常见焊接缺陷的产生原因及解决方法
常见焊接缺陷：
焊缝外观形状不符合要求、裂纹、气孔、咬边、未焊透、未熔合、夹渣、焊瘤、塌陷、凹坑、烧穿。最危险的缺陷是：裂纹。
产生原因及解决方法：
一、焊缝表面尺寸(外观形状)不符合要求：
焊缝表面高低不平、焊缝宽窄不齐、尺寸过大或过小，角焊缝单边及焊脚尺寸不符合要求，均属于焊缝表面尺寸不符合要求。
1.产生原因：焊件坡口角度不对，装配间隙不均匀，焊接速度不当或运条手法不正确，焊
条和角度选择不当，埋弧焊工艺参数选择不正确等都会造成该种缺陷。
2.防止方法：选择适当的坡口角度和装配间隙；正确选择焊接工艺参数，特别是焊接电流，
采用恰当的运条手法和角度，以保证焊缝成形均匀一致。
二、焊接裂纹：
在焊接应力及其它致脆因素的共同作用下，焊接接头局部地区的金属原子结合力遭到破坏而形成的新界面所产生的缝隙叫焊接裂纹。它具有尖锐的缺口和大的长宽比特征。1.热裂纹：
焊接过程中，焊缝和热影响区金属冷却到固相线附近的高温区产生的焊接裂纹叫热裂纹。
1)产生原因：是由于熔池冷却结晶时，受到拉应力作用，而凝固时，低熔点共晶体形成的
液态薄层共同作用的结果。增大任何一方面的作用，都能促使
形成热裂纹。
2)防止方法：
a)控制焊缝金属中有害杂质的含量，即碳含量≤0.1%，硫、
磷含量≤0.03%。减少熔池中低熔点共晶体的形成。 b) 预热，降低冷却速度，改善应力状况。
c)
d)
适当调整焊接工艺参数，保证合理焊缝形状，尽量避免得到深而窄的焊缝。
e) 采用收弧板，将弧坑引至焊件外面，即使发生弧坑裂纹，也不影响焊件本身。 2. 冷裂纹：
焊接接头冷却较低温度（对钢来说在MS 温度以下或200~300℃）产生的焊接裂纹叫冷裂纹。 1) 产生原因：
主要发生在中碳钢、低合金和中合金高强度钢中。原因是焊材本身具有较大的淬硬倾向，焊接熔池中溶解了多量的氢，以及焊接接头在焊接过程中产生了较大的拘束应力。 2) 防止方法：
a) 控制焊缝金属中的含氢量。严格按规定烘焙焊条和焊剂；仔细清理焊接区的污物、锈、油、水。
b) 采用碱性焊条和焊剂；
c) 焊接淬硬性较强的低合金高强度钢时，采用奥氏体不锈钢焊条。 d) 预热、后热（消氢处理）。
e) 采用较大的焊接线能量。即适当增加焊接电流，减慢焊接速度，可减慢热影响区冷却速度，防止形成淬硬组织。 三、
气孔：
焊接时，熔池中的气泡在凝固时未能逸出，残存下来形成的孔穴叫气孔。 1. 产生原因：
1)铁锈和水分对熔池一方面有氧化作用，另一方面又带来大量的氢。
2)焊接方法埋弧焊时由于焊缝大，焊缝厚度深，气体从熔池中逸出困难，故产生气孔的
倾向比手弧焊大得多。
3)焊条种类碱性焊条比酸性焊条对铁锈和水分的敏感大得多，即在同样铁锈和水分含量
下，碱性焊条十分容易产生气孔。
4)电流种类和极性当采用未经很好烘干的焊条进行焊接时，使用交流电源焊缝最容易出现气
孔；直流正接气孔倾向较小；直流反接气孔倾向最小。采用碱性焊条时，一定要用直流反接，如果使用直流正接，则产生气孔的倾向显著加大。
5)焊接工艺参数焊接速度增加，焊接电流增大，电弧电压升高都会使气孔倾向增加。
2.防止方法：
1)对手弧焊焊缝两侧各10mm，埋弧焊两侧各20mm内，仔细清除焊件表面上的铁锈等污物。
2)焊条、焊剂在焊前按规定严格烘干，并保存于保温桶中，做到随用随取。
3)采用合适的焊接工艺参数，使用碱性焊条时，一定要短弧焊。
焊缝表面夹渣和气孔
四、
咬边：
由于焊接参数选择不当，或操作工艺不正确，沿焊趾的母材部位产生的沟槽或凹陷叫咬边。 1. 产生原因：
1) 焊接电流过大或焊接速度过慢。 2) 在立焊、横焊和角焊时电弧过长。 3) 焊条角度和摆动不正确或运条不当。 2. 防止方法：
1) 采用合适的焊接电流和焊速。 2) 采用合适的电弧长度。
3) 采用正确焊条角度或合适的运条方式。 五、
未焊透：
焊接时接头根部未完全熔透的现象叫未焊透。 1. 产生原因：
焊缝中气孔形成过程
咬边和过溢
咬边 过溢
咬边
过溢
未焊透
未焊透
未焊透
未焊透
1） 坡口钝边过大，坡口角度太小，间隙太小，根部未清理干净。 2） 焊条或焊丝角度不正确，电流过小，速度过快，弧长过大； 3） 焊接时有磁偏吹现象；
4） 焊件金属尚未充分加热时，焊条已经急剧熔化；
5） 层间或母材边缘的铁锈、氧化皮及油污等未清除干净，焊接位置不佳，焊接可达性不好。 2. 防止方法：正确选用和加工坡口尺寸，保证必须的坡口装配间
隙，正确选用焊接电流和焊接速度，认真操作，防止焊偏等。 六、
未熔合：
熔焊时，焊道与母材之间或焊道与焊道之间，未完全熔化结合的部分叫未熔合。 1. 产生原因：层间清渣不干净，焊接电流太小，焊条偏心，焊条摆动幅度太窄等。 2. 防止方法：加强层间清渣，正确选择焊接电流，注意焊条摆动等。 七、
夹渣：
焊后残留在焊缝中的熔渣叫夹渣。 1. 产生原因：
1) 焊接电流太小，以致液态金属与熔渣分不清。
夹渣形成过程
未熔合
未熔合
2)焊接速度过快，使熔渣来不及浮起。
3)多层焊时，层间清渣不够。
4)焊缝成形系数过小，手弧焊操作不当，焊条角度不正确等。
2.防止方法：
1)正确选用焊接电流和运条角度；
2)多层焊时，认真进行层间清渣。
八、焊瘤(过溢)：
焊接时熔化金属流淌到焊缝以外未熔化的母材上，所形成的金属瘤叫焊瘤。
1.产生原因：操作不熟练和运条角度不当等。
2.防止方法：提高操作技术水平。正确选择焊接工艺参数，灵活调整焊条角度，采用适当
的装配间隙；严格控制熔池温度。
九、塌陷：
单面熔化焊时，由于焊接工艺选择不当，造成焊缝金属过量透过背面，而使正面塌陷、背面凸起的现象叫塌陷。
产生原因：往往是由于装配间隙或焊接电流过大所致。
十、凹坑：
焊后在焊缝表面和焊缝背面形成低于母材表面的局部低洼部分叫凹坑。凹坑会减少焊缝的工作截面。
产生原因：电弧拉得过长，焊条倾角不当和装配间隙太大等。
十一、烧穿：
焊接过程中，熔化金属自坡口背面流出，形成穿孔的缺陷叫烧穿。
1.产生原因：对焊件加热过甚。
2.防止方法：正确选择焊接电流和焊接速度，严格控制焊件装配间隙。另外还可以采用衬
垫、焊剂垫等防止烧穿。
*焊缝缺陷的危害？
1.破坏了焊缝的连续性，降低了焊接接头的机械性能。
2.引起应力集中。
3.缩短使用寿命。
4.造成脆断，危害安全。
*为什么焊缝尺寸也要符合规定？
焊缝尺寸过高、过宽、高低差太大，焊缝与母材过渡不园滑等问题，会产生以下危害：
1.局部应力集中或成为裂纹的起点。
2.降低构件的疲劳强度。
3.焊缝过高、过宽会使焊接接头过分受热，降低焊缝和热影响区的机械性能。
*请各位焊工对照一下自己的操作行为*
分析问题原因，找出解决办法，提高技术水平！

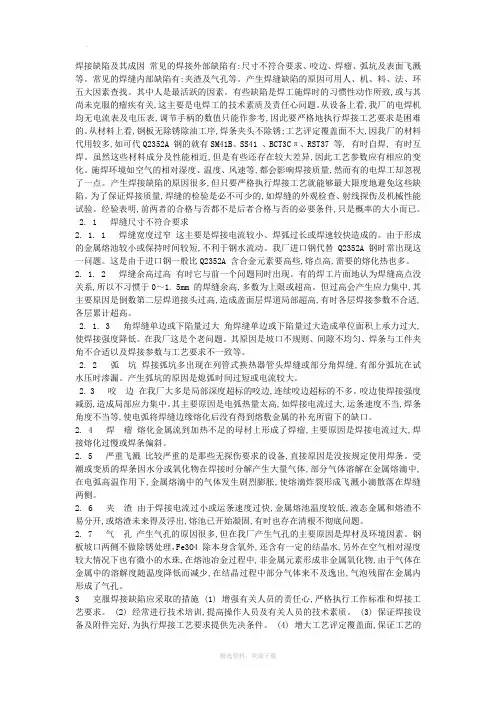

焊接缺陷及其成因常见的焊接外部缺陷有:尺寸不符合要求、咬边、焊瘤、弧坑及表面飞溅等。常见的焊缝内部缺陷有:夹渣及气孔等。产生焊缝缺陷的原因可用人、机、料、法、环五大因素查找。其中人是最活跃的因素。有些缺陷是焊工施焊时的习惯性动作所致,或与其尚未克服的瘤疾有关,这主要是电焊工的技术素质及责任心问题。从设备上看,我厂的电焊机均无电流表及电压表,调节手柄的数值只能作参考,因此要严格地执行焊接工艺要求是困难的。从材料上看,钢板无除锈除油工序,焊条夹头不除锈;工艺评定覆盖面不大,因我厂的材料代用较多,如可代Q2352A 钢的就有SM41B、SS41 、BCT3Cπ、RST37 等, 有时自焊, 有时互焊。虽然这些材料成分及性能相近,但是有些还存在较大差异,因此工艺参数应有相应的变化。施焊环境如空气的相对湿度、温度、风速等,都会影响焊接质量,然而有的电焊工却忽视了一点。产生焊接缺陷的原因很多,但只要严格执行焊接工艺就能够最大限度地避免这些缺陷。为了保证焊接质量,焊缝的检验是必不可少的,如焊缝的外观检查、射线探伤及机械性能试验。经验表明,前两者的合格与否都不是后者合格与否的必要条件,只是概率的大小而已。 2. 1 焊缝尺寸不符合要求 2. 1. 1 焊缝宽度过窄这主要是焊接电流较小、焊弧过长或焊速较快造成的。由于形成的金属熔池较小或保持时间较短,不利于钢水流动。我厂进口钢代替Q2352A 钢时常出现这一问题。这是由于进口钢一般比Q2352A 含合金元素要高些,熔点高,需要的熔化热也多。2. 1. 2 焊缝余高过高有时它与前一个问题同时出现。有的焊工片面地认为焊缝高点没关系,所以不习惯于0～1. 5mm 的焊缝余高,多数为上限或超高。但过高会产生应力集中,其主要原因是倒数第二层焊道接头过高,造成盖面层焊道局部超高,有时各层焊接参数不合适,各层累计超高。 2. 1. 3 角焊缝单边或下陷量过大角焊缝单边或下陷量过大造成单位面积上承力过大,使焊接强度降低。在我厂这是个老问题。其原因是坡口不规则、间隙不均匀、焊条与工件夹角不合适以及焊接参数与工艺要求不一致等。 2. 2 弧坑焊接弧坑多出现在列管式换热器管头焊缝或部分角焊缝,有部分弧坑在试水压时渗漏。产生弧坑的原因是熄弧时间过短或电流较大。 2. 3 咬边在我厂大多是局部深度超标的咬边,连续咬边超标的不多。咬边使焊接强度减弱,造成局部应力集中。其主要原因是电弧热量太高,如焊接电流过大,运条速度不当,焊条角度不当等,使电弧将焊缝边缘熔化后没有得到熔敷金属的补充所留下的缺口。 2. 4 焊瘤熔化金属流到加热不足的母材上形成了焊瘤,主要原因是焊接电流过大,焊接熔化过慢或焊条偏斜。 2. 5 严重飞溅比较严重的是那些无探伤要求的设备,直接原因是没按规定使用焊条。受潮或变质的焊条因水分或氧化物在焊接时分解产生大量气体,部分气体溶解在金属熔滴中,在电弧高温作用下,金属熔滴中的气体发生剧烈膨胀,使熔滴炸裂形成飞溅小滴散落在焊缝两侧。 2. 6 夹渣由于焊接电流过小或运条速度过快,金属熔池温度较低,液态金属和熔渣不易分开,或熔渣未来得及浮出,熔池已开始凝固,有时也存在清根不彻底问题。 2. 7 气孔产生气孔的原因很多,但在我厂产生气孔的主要原因是焊材及环境因素。钢板坡口两侧不做除锈处理，Fe3O4 除本身含氧外,还含有一定的结晶水,另外在空气相对湿度较大情况下也有微小的水珠,在熔池冶金过程中,非金属元素形成非金属氧化物,由于气体在金属中的溶解度随温度降低而减少,在结晶过程中部分气体来不及逸出,气泡残留在金属内形成了气孔。 3 克服焊接缺陷应采取的措施 (1) 增强有关人员的责任心,严格执行工作标准和焊接工艺要求。 (2) 经常进行技术培训,提高操作人员及有关人员的技术素质。 (3) 保证焊接设备及附件完好,为执行焊接工艺要求提供先决条件。 (4) 增大工艺评定覆盖面,保证工艺的
