1.1 天线下倾与覆盖的关系
控制覆盖范围的手段一般采用天线下倾技术，天线下倾带来的额外好处是可以提高覆盖区内的信号强度；天线下倾角大小与需控制的覆盖范围、基站天线的相对高度、天线垂直波瓣的宽度等有关；天线下倾的方法一般来说只适用于基站天线相对高度较高的情况，利用天线垂直波瓣尖锐的特性，通过使天线向下倾斜一定的角度，在控制覆盖区外的天线指向上的水平方向上取得一定的增益降低值，从而有效地控制覆盖范围及减少对远处同频基站的干扰。理想情况下，应尽量使垂直波瓣增益最大处指向小区边沿。使用垂直波瓣很尖锐的天线效果更为明显。
1.2 天线进行机械下倾和电子下倾对覆盖的影响
目前实现天线俯仰角的方法主要有两种：机械下倾和电子下倾，如下图所示，如果采用机械下倾的方法，当下倾角度比较大时，水平方向图严重变形，出现被压扁的现象。这在实际网络中可能会带来不必要的越区覆盖或增加干扰。而电下倾时，水平方向图基本保持不变，只是覆盖的范围有所缩小，有利于减少对周边小区的干扰。

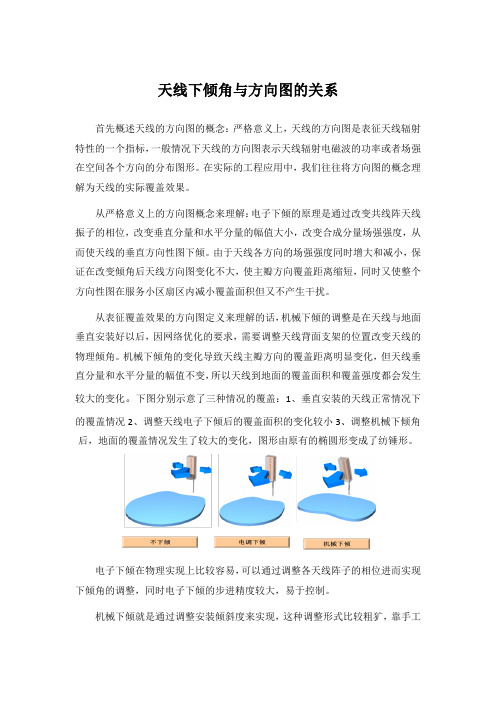

图6 机械和电子下顷的对比情况
1.3 天线下倾角设置建议
调整天线下倾角的主要目的是控制基站的覆盖范围，减少移动通信网络中站与站之间的干扰。
