高电压、大电流的测量过程示意图
TV PT
4~20 mA（直流）
TA CT
4~20 mA（直流）PT和CT输出送到RTU中
测量接地漏电流 漏电比对人墙MD（地），容易理解和考虑漏电流接地端子的电流。 上的MD（红色和黑色），您认为图左侧的代码表示你的手或脚 测量正常状态 ?连接? 连接到墙上的插座适配器· 2P 3P 3P插头连接到被测设备ME。 插入之间的地面和地面终端适配器导致3P · 2P墙的MD，测量电流从插入被测ME设备的3P接地引脚泄漏。 开关电源极性连接到墙上的插头转接器转换成半旋转3P · 2P。
?测量? 打开电源测试ME设备，对MD（最好的测量范围从最高量程）输出电压测量。 其结果是除以1kΩ的当前记录测量（因为它可能被转换成测量μAMV）。 再次切换极性，测量功率，并具有重要价值的测量。 ?决定? 另一种形式，无论附加，0.5毫安大致正常 单一故障条件（一电源线开路）测量 ?连接? 删除连接2P 3P ·正常情况下，适配器，该适配器只有一个刀片极2P 3P连接· 2P剥离（漏电电流∵ 单一故障条件下，只有电力导线断开one 。） 壁挂2P插头插座条。 开关电源极性连接到墙上插座旋转2P半条。 交换式电源供应断开的导线连接到其他2P刀片更换地带极适配器3P · 2P。
?测量? 打开电源测试ME设备，对MD（最好的测量范围从最高量程）输出电压测量。 其结果是除以1kΩ的当前记录测量（因为它可能被转换成测量μAMV）。 极性开关电源，开关电源的测量4供应断开的导线，最大测量值。 ?决定? 另一种形式连接，正常值小于1mA无关。 外部泄漏电流测量 测量正常状态 ?连接? 连接到墙上的插座适配器· 2P 3P 3P插头连接到被测设备ME。3P · 2P适配器地线连接到地面的墙。 ME的设备金属部件测试（如果外部覆盖着绝缘设备，如铝箔贴为20cm × 10CM部分）之间插入墙壁和地面终端的医师，设备的测试ME外观测量泄漏电流。 开关电源极性连接到墙上的插头转接器转换成半旋转3P · 2P。
直流电流的测量 一、教学目标 1、数字万用表测量直流电流的方法。 2、数字万用表测量直流电流的注意事项。 二、教学重点难点 重点：数字万用表测量直流电流的方法。 难点：数字万用表测量直流电流的注意事项。 三、教学内容 数字万用表现在，数字式测量仪表已成为主流，有取代模拟式仪表的趋势。与模拟式仪表相比，数字式仪表灵敏度高，准确度高，显示清晰，过载能力强，便于携带，使用更简单。下面以VC9802型数字万用表为例，简单介绍其使用方法和注意事项。 1.使用方法 a使用前，应认真阅读有关的使用说明书，熟悉电源开关、量程开关、插孔、特殊插口的作用. b将电源开关置于ON位置。 c交直流电压的测量：根据需要将量程开关拨至DCV（直流）或ACV （交流）的合适量程，红表笔插入V／Ω孔，黑表笔插入COM孔，并将表笔与被测线路并联，读数即显示。 d交直流电流的测量：将量程开关拨至DCA（直流）或ACA（交流）的合适量程，红表笔插入mA孔（＜200mA时）或10A孔（＞200mA时）,
黑表笔插入COM孔，并将万用表串联在被测电路中即可。测量直流量时，数字万用表能自动显示极性。 e电阻的测量：将量程开关拨至Ω的合适量程，红表笔插入V／Ω孔，黑表笔插入COM孔。如果被测电阻值超出所选择量程的最大值，万用表将显示“1”，这时应选择更高的量程。测量电阻时，红表笔为正极，黑表笔为负极，这与指针式万用表正好相反。因此，测量晶体管、电解电容器等有极性的元器件时，必须注意表笔的极性。 2.使用注意事项 a如果无法预先估计被测电压或电流的大小，则应先拨至最高量程挡测量一次，再视情况逐渐把量程减小到合适位置。测量完毕，应将量程开关拨到最高电压挡，并关闭电源。 b满量程时，仪表仅在最高位显示数字“1”，其它位均消失，这时应选择更高的量程。 c测量电压时，应将数字万用表与被测电路并联。测电流时应与被测电路串联，测直流量时不必考虑正、负极性。 d当误用交流电压挡去测量直流电压，或者误用直流电压挡去测量交流电压时，显示屏将显示“000”，或低位上的数字出现跳动。 e禁止在测量高电压（220V以上）或大电流（0.5A以上）时换量程，以防止产生电弧，烧毁开关触点。

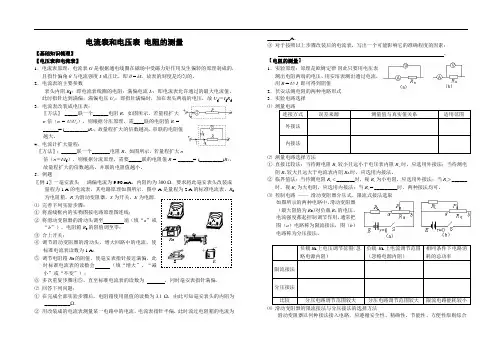

用多种方法测量直流电阻 一、实验目的 1、熟悉各种电学仪器及电路技巧; 2、掌握多种方法测量直流电阻 3、巩固不确定度的评定方法 二、仪器 DH6108赛电桥综合实验仪，直流稳压电源，万用电表，电阻箱，两个待测电阻，千分尺,直流电流表，直流电压表，滑线变阻器，检流计等 三、实验原理 电阻是电磁学实验工作中的常用元件，可分为高值电阻（兆欧以上）、中值电阻（10欧～兆欧）、低值电阻（10欧以下）。测量电阻的方法有许多种，常用的如伏安法、电桥法、比较测量方法(电压比等于电阻比)。 （一）伏安法测量电阻的原理（适用于测中值电阻） 1、实验线路的比较和选择 当电流表内阻为0，电压表内阻无穷大时，下述两种测试电路的测量不确定度是相同的。 图1 电流表外接测量电路 图2 电流表内接测量电路 被测电阻的阻值为： I V R = 。 但实际的电流表具有一定的内阻，记为R I ；电压表也具有一定的内阻，记为R V 。因为R I 和R V 的存在，如果简单地用I V R = 公式计算电阻器电阻值，必然带来附加测量误差。为了减少这种附加误差，测量电路可以粗略地按下述办法选择：
比较(R/R I )和(R V /R )的大小，比较时R 取粗测值或已知的约值。如果前者大则选电流表内接法，后者大则选择电流表外接法。 如果要得到测量准确值，就必须按下（1）、（2）两式，予以修正。 即电流表内接测量时，I R I V R -= （1） 电流表外接测量时， V R V I R 11-= （2） 2、测量误差与不确定度的评定 实验使用的电压表和电流表的量程和准确度等级一定时，可以估算出U V 、U I ，再用简化公式I R I V R -= 计算时的相对不确定度 （3） 式中U R 表示测量R 的不确定度，并非指R 的电压值。 可见要使测量的准确度高，应选择线路的参数使数字表的读数尽可能接近满量程，因为这时的V 、I 值大，U R ／R 就会小些。 当电压表、电流表的内阻值R V 、R I 及其不确定度大小U RI 、U RV 已知时，可用公式(1)、(2)更准确地求得R 的值，相对不确定度由下式求出： 电流表内接时： （4） 电流表外接时： （5） 这就知道由公式(1)、(2)来得到电阻值R 时，线路方案和参数的选择应使U R ／R 尽可能最小（选择原则3）。 （二）惠斯通电桥测量未知电阻的原理 （适用于测中值电阻） 现代计量中直流电桥正逐步被数字仪表所替代. 以往在电阻测量中电桥起了重要作用。 惠斯通电桥(Wheatstone ,s bridge )沿用了近二百年，1833年由克里斯泰(Cheistie )首先提出，后来以惠斯通名字命名. 电桥产生的背景是： 1)在数字仪表发展之前的时期，如果用伏安法测量电阻/R V I =，需要同时准确测量电压V 和电流I ，当时0.2级模拟式电表的制造成本与价格就已经显著高于准确度约0.05% 6位旋转式电阻箱. 2)伏安法测量的条件要求较高，如0.2级电表的使用与检定的条件要求较高，对电源 2 2?? ? ??+??? ??=I U V U R U I V R ?? ????-??? ?????? ??+??? ??+??? ??=I V R I V R R U I U V U R U I I I R I V R I /1/2222????? ?-???? ?????? ??+??? ??+??? ??=V V V R I V R R I V R I V R U I U V U R U V /1/222 2
泄漏电流和直流耐压试验 一、泄漏电流 由于绝缘电阻测量的局限性，所以在绝缘试验中就出现了测量泄漏电流的项目。关于泄漏电流的概念在上节中已加以说明。测量泄漏电流所用的设备要比兆欧表复杂，一般用高压整流设备进行测试。由于试验电压高，所以就容易暴露绝缘本身的弱点，用微安表直测泄漏电流，这可以做到随时进行监视，灵敏度高。并且可以用电压和电流、电流和时间的关系曲线来判断绝缘的缺陷。它属于非破坏性试验。 由于电压是分阶段地加到绝缘物上，便可以对电压进行控制。当电压增加时，薄弱的绝缘将会出现大的泄漏电流，也就是得到较低的绝缘电阻。 1、泄漏电流的特点 测量泄漏电流的原理和测量绝缘电阻的原理本质上是完全相同的，而且能检出缺陷的性质也大致相同。但由于泄漏电流测量中所用的电源一般均由高压整流设备供给，并用微安表直接读取泄漏电流。因此，它与绝缘电阻测量相比又有自己的以下特点： （1）试验电压高，并且可随意调节。测量泄漏电流时是对一定电压等级的被试设备施以相应的试验电压，这个试验电压比兆欧表额定电压高得多，所以容易使绝缘本身的弱点暴露出来。因为绝缘中的某些缺陷或弱点，只有在较高的电场强度下才能暴露出来。 （2）泄漏电流可由微安表随时监视，灵敏度高，测量重复性也较好。 （3）根据泄漏电流测量值可以换算出绝缘电阻值，而用兆欧表测出的绝缘电阻值则不可换算出泄漏电流值。因为要换算首先要知道加到被试设备上的电压是多少，兆欧表虽然在铭牌上刻有规定的电压值，但加到被试设备上的实际电压并非一定是此值，而与被试设备绝缘电阻的大小有关。当被试设备的绝缘电阻很低时，作用到被试设备上的电压也非常低，只有当绝缘电阻趋于无穷大时，作用到被试设备上的电压才接近于铭牌值。这是因为被试设备绝缘电阻过低时，兆欧表内阻压降使“线路”端子上的电压显著下降。 （4）可以用)u (f i =或)t (f i =的关系曲线并测量吸收比来判断绝缘缺陷。泄漏电流与加压时间的关系曲线如图1-7所示。在直流电压作用下，当绝缘受潮或有缺陷时，电流随加压时间下降得比较慢，最终达到的稳态值也较大，即绝缘电阻较小。 i I 1 I 2 图1-7 泄漏电流与加压时间的关系曲线 1—良好；2—受潮或有缺陷
目录 1、设计背景 (1) 2、设计方案选择 (1) 2.1典型的微电流测量方法 (1) 2.1.1开关电容积分法[1] (1) 2.1.2运算放大器法 (2) 2.1.3场效应管+运算放大器法 (2) 2.2总体设计方案 (3) 3、具体设计方案及元器件的选择 (4) 3.1稳流信号源问题 (4) 3.2I/V转换及信号滤波放大 (5) 3.2.1前级放大 (5) 3.2.2滤波及后级放大电路 (6) 3.2.3运算放大器的选取 (6) 3.3量程自动转换 (6) 3.4信号采集处理 (7) 4、软件仿真结果 (8) 5、参考资料 (9)
微电流测试电路设计 1、设计背景 微电流是指其值小于-6 10A的电流,微电流检测属于微弱信号检测的一个分支，是一门针对噪声的技术,它注重的是如何抑制噪声和提高信噪比。该技术在军事侦察、物理学、化学、电化学、生物医学、天文学、地学、磁学等许多领域具有广泛的应用。我们所研究的微电流检测主要针对电力系统中的绝缘材料，因为现代国民经济对电力供应的依赖性日益增大，电力系统的规模、容量也在不断扩大。而电气设备的绝缘材料往往是电力系统中的重要组成部分，绝缘材料的漏电流情况严重会造成电力系统的重大损失。微电流检测是通过对泄漏电流的测量来评估绝缘材料状况的有效方法。近年来,针对微弱电流的信噪改善比SNIR已能达到1了，目前国内做得比较好的单位是南京大学,其独家生产的ND-501型微弱信号检测实验综合装置己被国内至少76家高等院校使用。但其产品价格昂贵,少则几千元,多则几万元，例如HB-831型pA级电流放大器、HB-834型四通道pA级电流放大器、HB-838型八通道pA级电流放大器的售价分别为4100元/台、13000元/台、22000元/台。所以，研制高精度、寿命长、成本低、电路简单的微电流检测仪具有重要的现实意义及理论参考价值。为了达成目标，我们需要重点考虑以下几个问题： 10 A（本设计要求）的稳流信号源的实现（1）如何获得实验信号，即电流为12 问题； （2）如何将微弱电流信号转换成易于操作的信号； （3）怎样将微弱信号提取放大； （4）如何实现量程的自动转换问题； （5）将实际中的模拟信号转换成数字信号； （6）实现对数字信号的处理和显示。 2、设计方案选择 2.1典型的微电流测量方法 2.1.1开关电容积分法[1] 开关电容式微电流测量方法的前级是在利用开关电容实现电流向电压转换的同时对电压信号进行调制和放大，达到微伏级；后级电路通过选频放大电路实
电气设备泄漏电流测试方法及注意事项? ? ??测量泄漏电流的原理和测量绝缘电阻的原理本质上是完全相同的，而且能检出缺陷的 (1)试验电压高，并且可随意调节，容易使绝缘本身的弱点暴露出来。因为绝缘中的某些缺陷或弱点，只有在较高的电场强度下才能暴露出来。 (2)泄漏电流可由微安表随时监视，灵敏度高，测量重复性也较好。 (3)根据泄漏电流测量值可以换算出绝缘电阻值，而用兆欧表测出的绝缘电阻值则不可换算出泄漏电流值。 (4)可以用i=f(u)或i=f(t)的关系曲线并测量吸收比来判断绝缘缺陷。泄漏电流与加压时间的关系曲线如图1-1所示。在直流电压作用下，当绝缘受潮或有缺陷时，电流随加压时间下降得比较慢，最终达到的稳态值也较大，即绝缘电阻较小。 1. 测量原理 对于良好的绝缘，其泄漏电流与外加电压的关系曲线应为一直线。但实际上的泄漏电流与外加电压的关系曲线仅在一定的电压范围内才是近似直线，如图1-2中的OA段。若超过此范围后，离子活动加剧，此时电流的增加要比电压增加快得多，如AB段，到B点后，如果电压继续再增加，则电流将急剧增长，产生更多的损耗，以致绝缘被破坏，发生击穿。在预防性试验中，测量泄漏电流时所加的电压大都在A点以下。 将直流电压加到绝缘上时，其泄漏电流是不衰减的，在加压到一定时间后，微安表的读数就
等于泄漏电流值。绝缘良好时，泄漏电流和电压的关系几乎呈一直线，且上升较小；绝缘受潮时，泄漏电流则上升较大；当绝缘有贯通性缺陷时，泄漏电流将猛增，和电压的关系就不是直线了。通过泄漏电流和电压之间变化的关系曲线就可以对绝缘状态进行分析判断。2. 影响测量结果的主要因素 (1)高压连接导线 由于接往被测设备的高压导线是暴露在空气中的，当其表面场强高于约20kV/cm时，沿导线表面的空气发生电离，对地有一定的泄漏电流，这一部分电流会流过微安表，因而影响测量结果的准确度。 一般都把微安表固定在试验变压器的上端，这时就必须用屏蔽线作为引线，用金属外壳把微安表屏蔽起来。电晕虽然还照样发生，但只在屏蔽线的外层上产生电晕电流，而这一电流就不会流过微安表，防止了高压导线电晕放电对测量结果的影响。 根据电晕的原理，采取用粗而短的导线，并且增加导线对地距离，避免导线有毛刺等措施，可减小电晕对测量结果的影响。 (2)表面泄漏电流 （a）未屏蔽（b）屏蔽 反映绝缘内部情况的是体积泄露电流。但是在实际测量中，表面泄露电流往往大于体积泄漏电流，这给分析、判断被试设备的绝缘状态带来了困难，因而必须消除表面泄漏电流对真实测量结果的影响。 消除的办法是使被试设备表面干燥、清洁、且高压端导线与接地端要保持足够的距离；另一
第一章作
?1-1解释下列术语 （1）气体中的自持放电；（2）电负性气体； （3）放电时延；（4）50%冲击放电电压；（5）爬电比距。 答：（1）气体中的自持放电：当外加电场足够强时，即使除去外界电离因子，气体中的放电仍然能够维持的现象； （2）电负性气体：电子与某些气体分子碰撞时易于产生负离子，这样的气体分子组成的气体称为电负性气体； （3）放电时延：能引起电子崩并最终导致间隙击穿的电子称为有效电子，从电压上升到静态击穿电压开始到出现第一个有效电子所需的时间称为统计时延，出现有效电子到间隙击穿所需的时间称为放电形成时延，二者之和称为放电时延； （4）50%冲击放电电压：使间隙击穿概率为50%的冲击电压，也称为50%冲击击穿电压； （5）爬电比距：爬电距离指两电极间的沿面最短距离，其与所加电压的比值称为爬电比距，表示外绝缘的绝缘水平，单位cm/kV。
1-2汤逊理论与流注理论对气体放电过程和自持放电条件的观点有何不同？这两种理论各适用于何种场合？ 答：汤逊理论认为电子碰撞电离是气体放电的主要原因，二次电子来源于正离子撞击阴极使阴极表面逸出电子，逸出电子是维持气体放电的必要条件。所逸出的电子能否接替起始电子的作用是自持放电的判据。流注理论认为形成流注的必要条件是电子崩发展到足够的程度后，电子崩中的空间电荷足以使原电场明显畸，流注理论认为二次电子的主要来源是空间的光电离。 汤逊理论的适用范围是短间隙、低气压气隙的放电；流注理论适用于高气压、长间隙电场气隙放电。 1-3在一极间距离为1cm的均匀电场电场气隙中，电子碰撞电离系数α=11cm-1。今有一初始电子从阴极表面出发，求到达阳极的电子崩中的电子数目。 解：到达阳极的电子崩中的电子数目为 n a? e?d? e11?1?59874 答：到达阳极的电子崩中的电子数目为59874个。
SDC系列传感器 一、概述： SDC系列传感器是一种新型霍尔检测式传感器，该系列传感器，具有现场测量准确，工作可靠，线性度好，响应速度快，过载能力极强，长期过负载而不损坏，功耗极低，节电显著，是一种比较理想的直流测量和控制专用仪器设备。 SDC系列传感器，结构小巧，无任何付件，开口方式，安装、使用、维护和现场检验均十分方便，采用环氧树脂封装、有效地解决了现场防腐问题，提高传感器的可靠性和机械强度，又采用了科学的温度补偿技术，大大提高了传感器的温度稳定性，同时，从原理上解决了杂散磁场干扰问题，保证了现场测量准确度。 SDC系列传感器有开口和闭口两种类型，适应于冶金、化工、电镀、电力和电力拖动等行业的直流大电流测量和控制用。 二、测量原理：
SDC系列传感器属霍尔检测式，它利用带气隙的测量磁路，把待测电流I 转换成为气隙中与I成正比例的磁感应强度B，再利用霍尔器件把B转换成为霍尔器件的输出电压U H，经求和放大电路，即可获得与待测电流I成比例的传感器输出电压U o，U o=KI。其原理框图如1所示： Uo=KIx 图1 SDC系列传感器原理框图 三、技术指标： 测量原理：霍尔检测原理测量范围：0-360KA 测量精度：±0.2% 响应时间：＜1us 线性误差：±0.1% Fs 功耗特点：小于5V A,且与量程无关 温度漂移：±0.005%/℃max 作测量用：负载阻抗要求大于100KΩ重复误差：±0. 05% Fs 作控制用：负载电流不得大于1mA 偏心误差：±0.1% 输出方式：0—5V 使用条件：环境温度-20℃—65℃。相对温度≤90%，杂散磁场≤60×10-4T 电源电压：DC±15V 四、安装及使用 （一）打开包装箱后应检查设备是否完好，配件是否齐全。 （二）安装步骤如下：
第25卷 第11期 电子测量与仪器学报 Vol. 25 No.11 · 972 · JOURNAL OF ELECTRONIC MEASUREMENT AND INSTRUMENT 2011年11月 本文于2011年9月收到。 DOI: 10.3724/SP.J.1187.2011.00972 电化学分析系统中pA~μA 微电流测量 王 俊 (福州大学 至诚学院, 福州 350002) 摘 要: 为了提高电化学分析系统的分析速度和测量的准确度。探究如何对电化学分析系统中,既有慢变化又有快变化的pA~μA 范围的微电流进行快速、准确的测量。基于定阻式I/V 转换的方法,对pA~μA 范围的微电流,设置了由微机控制的多个电流量程及自动调零电路,以及从软?硬件上进行抗工频干扰的设计。实现对宽范围微电流测量的量程快速搜索?转换,提高了电化学分析系统中pA~μA 范围微电流测量的准确度? 关键词: 微电流; 测量; pA~μA; 电化学分析系统 中图分类号: TH399 文献标识码: A 国家标准学科分类代码: 460.40 pA~μA micro-current measurement in electrochemical analysis system Wang Jun (Zhicheng College, Fuzhou University, Fuzhou 350002, China) Abstract: In order to improve the speed of analysis and the accuracy of measurement in electrochemical analysis system, the fast-speed and accurate measurement of micro current of pA~μA range in both slow and fast change was researched. Based on the constant resistance I/V conversion method, for the pA~μA micro-current measurement range, a number of current computer control and automatic zero-adjusting circuit was set up, and anti-frequency interference design of software and hardware were carried out. The fast search and conversion in wide micro current measurement range were realized. Thereby the scope of pA~μA micro-current measurement accuracy is enhanced. Keywords: micro-currents; measurements; pA~μA; Electrochemical analysis system 1 引 言 应用在电化学、生物电化学和生命科学等作为物质组分分析和测量的电化学分析系统。随着超微电极技术的突破性进展, 使用具有信?噪比高、反应速度快等优良电化学特性的微电极、超微电极作为电化学分析系统的传感器, 大大提高了该系统对微小量测量的准确度[1-2]。微电极、超微电极由于化学反应所生成的微电流(极化电流), 其范围为pA~μA, 对该范围的微电流测量, 正是文中要讨论的。 把反映被测物质含量的微电流信号, 经过电流—电压转换, 形成相应的电压信号。 利用计算机技术对产生的电压信号进行一系列的数据处理, 电化学分析系统可以较容易实现最优化选择, 实现数据处理过程的全部自动化, 但系统的分析速度和测量的准确 度之关键在于对微电流的测量。 鉴于微电极、超微电极其尺寸及表面形状、测试它们的化学反应体系及其控制电位(电压)的波型、扫描速度以及电化学分析方法等不同, 其极化电流峰值大小差别很大, 达几个数量级[3]。微电极一般为nA~μA, 超微电极一般为pA~nA, 极化电流的时间曲线和电位曲线也不同。有的变化较缓慢, 有的变化较快, 有的曲线的频谱还包含工频50 Hz 频率分量, 而且测试环境往往是高阻抗, 工频干扰尤显严重, 对测量小至pA 级微电流的元器件的温、湿度影响很大。因此, 要快速、准确地测量电化学分析系统中pA~μA 微电流难度较大[9]。 电化学分析系统中测量的微电流可小至pA 级, 要实现对既有慢变化的, 又有快变化的pA~μA 宽范围微电流量程自动地快速搜索、转换有以下难点:
高压直流电压电流的测量 一．高压直流电流测量 测量方式： 1.霍尔式隔离传感器（磁隔离） 2.直放式LEM传感器 3.平衡式LEM传感器 测量原理： 1.霍尔式隔离传感器（磁隔离） 霍尔效应: 如图所示，在一个N型半导体薄片（霍尔元件）相对两侧面通以控制电流I，在薄片垂直方向加以磁场B，则在半导体两侧面会产生一个大小与 控制电流I和磁场B乘积成正比的电势UH。即IB U K H H 这一现象叫做霍尔效应，产生的电势UH叫做霍尔电势，为灵敏度。 当I一定时，UH正比于B。 2.直放式LEM传感器： 在如图所示直放式LEM传感器中存在下列关系：VX∝iX∝LX∝B∝E 该传感器价格便宜，但是存在零点飘移。 目前市场上多为双电源，单电源数量少而且价格高且易发生磁化问题。4.平衡式LEM传感器: 平衡式LEM传感器自身存在动态平衡，反映速度快，其线性度、灵敏度都比直放式好，且它不受零飘的影响。如图所示，Bx与Bf相抵消直至E=0。
二．高电压测量 稳态高电压与冲击高电压区别： 稳态高电压：主要是指工频交流高压和直流高压。但所述及的测量方法或装置，有的也可用于频率在一定范围以内的高频高压或脉动成分很大的直流高压的测量。 冲击电压：无论是雷电冲击电压或操作冲击电压，均为快速变化或较快速变化的一种电压。测量冲击电压的整个测量系统包括其中的电压转换装置和指示、记录及测量仪器必须具有良好的瞬态响应特性。一些适宜于测量稳态或慢过程(如直流和交流电压)的测量系统不一定适宜于或根本不可能测量冲击电压。冲击电压的测量包括峰值测量和波形记录两个方面。 实验室与电力系统的高电压测量区别： 电力系统：电力运行部门测量交流高电压，是通过电压互感器和电压表来实现的。用电压互感器测交流电压把电压互感器的高压边接到被测电压，低压边跨接一块电压表，把电压表读数乘上电压互感器的变比，就可得被测电压值。 电力系统没有专门的冲击电压测量系统 实验室：互感器在高电压实验室中用得不多，因为高电压实验室中所要测的电压值常常比现有电压互感器的额定电压高许多，特制一个超高压的电压互感器是比较昂贵的，而且很高电压的互感器也比较笨重，所以采用别的方法来测量交流高电压 实验室的高电压测量： 交流高电压测量： (1) 利用气体放电测量交流高电压――如测量球隙 (2) 利用静电力测量交流高电压――如静电电压表 (3) 利用整流电容电流测量交流高电压――如峰值电压表 (4) 利用整流充电电压测量交流高电压――如峰值电压表 直流高电压的测量： 用高欧姆电阻串联直流毫安表可以测量直流电压的平均值，是一种比较方便而又常用的测量系统 冲击高电压的测量： (1) 球隙法：是直接测量高电压峰值的一种方法。 (2) 分压器――峰值电压表：只测峰值，不测波形。事先应验证波形合乎标准，或同时用示波器观测波形。 (3) 分压器――示波器（或数字记录仪）：可同时测出峰值及波形。在采用数字式示波器或数字记录仪时，可立即获得峰值和时间参数值，并可打印
目录 1、课程设计目的 (2) 2、课程设计内容和要求 (2) 2.1、设计内容 (2) 2.2、设计要求 (2) 3、设计方案 (2) 3.1、设计思路 (2) 3.2、工作原理及硬件框图 (3) 3.3、硬件电路原理图 (4) 3.4、PCB版图设计 (6) 3.5 EWB仿真图形 (8) 4、课程设计总结 (9) 5、参考文献 (10) 一、课程设计目的 1、掌握电子电路的一般设计方法和设计流程； 2、学习使用PROTEL软件绘制电路原理图及印刷板图； 3、掌握使用EWB对所设计的电路进行仿真，通过仿真结果验证设计的正确性。 二、课程设计内容和要求 2.1 设计要求 设计一个大电流测量仪，具体要求如下： 1. 测量范围为10A, 100A, 1000A 2．量程可自动切换 3. 课程设计说明书 4. 电路原理图和印刷板图
5. 仿真图形和仿真结果 2.2 设计内容 （1）．通过图书馆互联网获取资料； （2）．学习了单片机的基本知识，知道了单片机有四个并口，P0，P1，P2，P3，并且简单了解了霍尔元件及其使用，复习模拟电子技术一些知识，如，集成运算放大电路的工作原理，通过自己所学知识将资料有效利用，获得电路图； （3 ）．学习EWB软件，及protel软件，将电路图进行仿真，得到波形图，及PCB板。 三．设计方案 3.1设计思路 （1）在元件的控制电流端通以电流I，并在片子平面的法线方向上，施以感应强度为B的磁场，那么在垂直于电流和磁场的方向上（即霍尔输出端之 间）将产生一个电势Vh（称霍尔电势，也有称霍尔电压），其大小正比于 电流强度I和磁感应强度B的乘积，这一现象就是常称的霍尔效应，霍尔 元件就是基于这一效应来工作的。 通电导线的周围存在磁场，其磁场的强弱正比于导线中的电流，若将通以恒定控制电流的霍尔元件放在通电导线周围的磁场中，则霍尔输出电压的大小就和导线中的、电流的大小成正比，通过控制磁场使大电流感应出小电流，便于我们测量。 （2）由A/D转换器将模拟信号转换为数字信号，可以通过单片机的高低电平来控制量程的自动切换。由于显示器只能显示模拟信号，所以需要D/A 转换器将数字信号转换为模拟信号！选取定量程后，进入下一个模块，开 始电流的测量。 （3）电流的测量电路功能说明参考图二的原理图说明！ 3.2基本原理图及设计框图
电流检测方法 1 传统的电流检测方法 1. 1 利用功率管的RDS进行检测( RDS SENSIN G) 当功率管(MOSFET) 打开时,它工作在可变电阻区,可等效为一个小电阻。MOSFET 工作在可变电阻区时等效电阻为: 式中:μ为沟道载流子迁移率; COX 为单位面积的栅电容;V TH 为MOSFET 的开启电压。 如图1 所示,已知MOSFET 的等效电阻,可以通过检测MOSFET 漏源之间的电压来检测开关电流。 这种技术理论上很完美,它没有引入任何额外的功率损耗,不会影响芯片的效率,因而很实用。但是这种技术存在检测精度太低的致命缺点: (1) MOSFET 的RDS本身就是非线性的。 (2) 无论是芯片内部还是外部的MOSFET ,其RDS受μ, COX ,V TH影响很大。 (3) MOSFET 的RDS随温度呈指数规律变化(27～100 ℃变化量为35 %) 。 可看出,这种检测技术受工艺、温度的影响很大,其误差在- 50 %～ + 100 %。但是因为该电流检测电路简单,且没有任何额外的功耗,故可以用在对电流检测精度不高的情况下,如DC2DC 稳压器的过流保护。 图1 利用功率管的RDS进行电流检测
1. 2 使用检测场效应晶体管(SENSEFET) 这种电流检测技术在实际的工程应用中较为普遍。它的设计思想是: 如图2 在功率MOSFET两端并联一个电流检测FET ,检测FET 的有效宽度W 明显比功率MOSFET 要小很多。功率MOSFET 的有效宽度W 应是检测FET 的100 倍以上(假设两者的有效长度相等,下同) ,以此来保证检测FET 所带来的额外功率损耗尽可能的小。节点S 和M 的电流应该相等,以此来避免由于FET 沟道长度效应所引起的电流镜像不准确。 图2 使用场效应晶体管进行电流检测 在节点S 和M 电位相等的情况下,流过检测FET的电流IS 为功率MOSFET 电流IM 的1/ N ( N 为功率FET 和检测FET 的宽度之比) , IS 的值即可反映IM 的大小。 1. 3 检测场效应晶体管和检测电阻相结合 如图3 所示,这种检测技术是上一种的改进形式,只不过它的检测器件不是FET 而是小电阻。在这种检测电路中检测小电阻的阻值相对来说比检测FET 的RDS要精确很多,其检测精度也相对来说要高些,而且无需专门电路来保证功率FET 和检测FET 漏端的电压相等,降低了设计难度,但是其代价就是检测小电阻所带来的额外功率损耗比第一种检测技术的1/ N 2还要小( N 为功率FET 和检测FET 的宽度之比) 。此技术的缺点在于,由于M1 ,M3 的V DS不相等(考虑VDS对IDS的影响), IM 与IS 之比并不严格等于N ,但这个偏差相对来说是很小的,在工程中N 应尽可能的大, RSENSE应尽可能的小。在高效的、低压输出、大负载应用环境中,就可以采用这种检测技术。
大电流测量方案对比 大电流检测在工业、电力电子、航空、军工等领域应用广泛，下表为电流检测方案的信息汇总及其特点。 一、分流器原理： 将已知的纯电阻放在被测电流的电路里，回路中的电流可以通过测量电阻上的电压来求得，分流器利用了欧姆定理进行测量。实际应用中分流器的电阻数值在毫欧或微欧级别，目前常规的分流器规格有100A/75mV、500A/75mV、1000A/75mV等。 分流器存在较小的电感L1，其等效电路如图1，正弦电流通过分流器时，分流器两侧上的电压为U=I×(R1+jwL1)。要使分流器测量精度高并且响应速度快，要降低被测电流的频率和幅度，否则当频率和幅度变高，会使分流器的发热量大幅度增加，严重影响分流器的测量精度。结构设计上，应尽量减少分流器的自感，并对外界磁场有较好的屏蔽能力，而且具有一定的动态稳定性能。
图1 分流器等效电路 为了减少电磁力和热应力对分流器测量结果的影响程度，科学家们对分流器的结构进行了分析和改进。但由于分流器自身的缺陷，有很多问题是无法利用补偿和设计来弥补的，例如发热和频率特性等问题。 二、直流互感器原理： 1936年德国的克莱麦尔教授第一个研制成功直流电流互感器，通过测量原边电流对带有铁芯线圈的感抗的改变来测量直流电流的大小，这和交流互感器的原理是不同的。结构如图2。 直流电流互感器的副边和原边电流也有可能满足公式（2.1），即在不计铁芯损耗、不计副边组的内阻及铁芯均匀磁化的情况下。但是直流电流互感器的测量结果很容易受到外界磁场的影响从而产生很大的误差，比如当测量电流的激磁电流小于直流互感器时，不论是哪一种软磁材料的磁化特性曲线都不是完美的，都是存在着缺陷的。 图2 直流互感器原理
摘要：物理学是实验性学科，而物理实验在物理学的研究中占有非常重要的地位。本文着重介绍工科大学物理实验蕴涵的实验方法，提出工科大学物理实验的新类型。并介绍相关的数据处理的方法。 关键词：大学物理实验方法数据处理 正文： 一、大学物理实验方法 实验的目的是为了揭示与探索自然规律。掌握有关的基本实验方法，对提高科学实验能力有重要作用。实验离不开测量，如何根据测量要求，设计实验途径，达到实验目的？是一个必须思考的重要问题。有许多实验方法或测量方法，就是同一量的测量、同一实验也会体现多种方法且各种方法又相互渗透和结合。实验方法如何分类并无硬性规定。下面总结几种常用的基本实验方法。 根据测量方法和测量技术的不同，可以分为比较法、放大法、平衡法、转换法、模拟法、干涉法、示踪法等。 （一）比较法 根据一定的原理，通过与标准对象或标准量进行比较来确定待测对象的特征或待测量数值的实验方法称为比较法。它是最普遍、最基本、最常用的实验方法，又分直接比较法、间接比较法和特征比较法。直接比较法是将被测量与同类物理量的标准量直接进行比较，直接读数直接得到测量数据。例如，用游标卡尺和千分尺测量长度，用钟表测量时间。间接比较法是借助于一些中间量或将被测量进行某种变换，来间接实现比较测量的方法。例如，温度计测温度，电流表测电流，电位差计测电压，示波器上用李萨如图形测量未知信号频率等。特征比较法是通过与标准对象的特征进行比较来确定待测对象的特征的观测过程。例如，光谱实验就是通过光谱的比较来确定被测物体的化学成分及其含量的。 （二）放大法 由于被测量过小，用给定的某种仪器进行测量会造成很大的误差，甚至小到无法被实验者或仪器直接感觉和反应。此时可以先通过某种途径将被测量放大，然后再进行测量。放大被测量所用的原理和方法称为放大法。放大法分累计放大法、机械放大法、电磁放大法和光学放大法等。 1、累计放大法在被测物理量能够简单重叠的条件下，将它展延若干倍再进行测量的方法称为累计放大法。例如，在转动惯量的测量中用秒表测量三线摆的周期。
浅谈电流检测方式 一、检测电阻+运放 优势： 成本低、精度较高、体积小 劣势： 温漂较大，精密电阻的选择较难，无隔离效果。 分析： 这两种拓扑结构，都存在一定的风险性，低端检测电路易对地线造成干扰；高端检测，电阻与运放的选择要求高。 检测电阻，成本低廉的一般精度较低，温漂大，而如果要选用精度高的，温漂小的，则需要用到合金电阻，成本将大大提高。运放成本低的，钳位电压低，而特殊工艺的，则成本上升很多。 二、电流互感器CT/电压互感器PT 在变压器理论中，一、二次电压比等于匝数比，电流比为匝数比的倒数。而CT和PT就是特殊的变压器。基本构造上，CT的一次侧匝数少，二次侧匝数多，如果二次开路，则二次侧电压很高，会击穿绕阻和回路的绝缘，伤及设备和人身。PT相反，一次侧匝数多，二次侧匝数少，如果二次短路，则二次侧电流很大，使回路发热，烧毁绕阻及负载回路电气。 CT,电流互感器，英文拼写Current Transformer，是将一次侧的大电流，按比例变为适合通过仪表或继电器使用的，额定电流为5A或1A的变换设备。它的工作原理和变压器相似。也称作TA 或LH（旧符号）工作特点和要求： 1、一次绕组与高压回路串联，只取决于所在高压回路电流，而与二次负荷大小无关。 2、二次回路不允许开路，否则会产生危险的高电压，危及人身及设备安全。 3、CT二次回路必须有一点直接接地，防止一、二次绕组绝缘击穿后产生对地高电压，但仅一点接地。
4、变换的准确性。 PT，电压互感器，英文拼写Phase voltage Transformers，是将一次侧的高电压按比例变为适合仪表或继电器使用的额定电压为100V的变换设备。电磁式电压互感器的工作原理和变压器相同。也称作TV或YH（旧符号）。 工作特点和要求： 1、一次绕组与高压电路并联。 2、二次绕组不允许短路（短路电流烧毁PT）,装有熔断器。 3、二次绕组有一点直接接地。 4、变换的准确性 模块型霍尔电流传感器 模块型霍尔电流传感器分开环模式与闭环模式。 开环模式又称为直接测量式霍尔电流传感器，输入为电流，输出为电压。这种方式的优点是结构简单，测量结果的精度和线性度都较高。可测直流、交流和各种波形的电流。但它的测量范围、带宽等受到一定的限制。在这种应用中，霍尔器件是磁场检测器，它检测的是磁芯气隙中的磁感应强度。电流增大后，磁芯可能达到饱和；随着频率升高，磁芯中的涡流损耗、磁滞损耗等也会随之升高。这些都会对测量精度产生影响。当然，也可采取一些改进措施来降低这些影响，例如选择饱和磁感应强度高的磁芯材料；制成多层磁芯；采用多个霍尔元件来进行检测等等。 开环模式的结构原理见下图 根据检测量程的需求，一般分为以下两种绕线模式，左图为小量程的结构图，右图为大量程的结构图。 闭环模式又称为零磁通模式或磁平衡模式，其输入与输出端均为电流信号。原理见下图
《高电压技术》期末冲刺试卷(1) 1.流注理论未考虑( B )的现象。 A.碰撞游离 B.表面游离 C.光游离 D.电荷畸变电场 2.极化时间最短的是( A )。 A.电子式极化 B.离子式极化 C.偶极子极化 D.空间电荷极化 3.先导通道的形成是以( C )的出现为特征。 A.碰撞游离 B.表现游离 C.热游离 D.光游离 4.下列因素中，不会影响液体电介质击穿电压的是（A ） A.电压的频率 B.温度 C.电场的均匀程度 D. 杂质 5.电晕放电是一种（ D ）。 A.滑闪放电 B.非自持放电 C.沿面放电 D.自持放电 6.以下四种气体间隙的距离均为10cm，在直流电压作用下，击穿电压最低的是（ D ）。 A.球—球间隙(球径50cm) B.棒—板间隙，棒为负极 C.针—针间隙 D.棒—板间隙，棒为正极 7.不均匀的绝缘试品，如果绝缘严重受潮，则吸收比K将( C ) A.远大于1 B.远小于1 C.约等于1 D.不易确定 8.雷击线路附近地面时，导线上的感应雷过电压与导线的（ B ） A. 电阻率成反比 B.悬挂高度成反比 C.悬挂高度成正比 D. 电阻率成正比 二、填空题(本大题共9小题，每空1分，共18分) 1.固体电介质电导包括___表面____电导和_体积______电导。 2.极不均匀电场中，屏障的作用是由于其对__空间电荷__的阻挡作用，造成电场分布的改变。
3.电介质的极化形式包括_电子式极化__、__离子式极化_、__偶极子极化_和夹层极化。 4.气体放电现象包括__击穿_____和__闪络_____两种现象。 5.带电离子的产生主要有碰撞电离、__光电离____、_热点离_____、表面电离等方式。 6.工频耐压试验中，加至规定的试验电压后，一般要求持续__60_____秒的耐压时间。 7.按绝缘缺陷存在的形态而言,绝缘缺陷可分为__集中性_____缺陷和__分散性____缺陷两大类。 8.在接地装置中，接地方式可分为_防雷接地_______、_保护接地_______、_工作接地_______。 9.输电线路防雷性能的优劣主要用__耐雷水平______和_雷击跳闸率________来衡量。 三、判断题(本大题共5小题，每小题2分，共10分)在每小题的括号内对的打“√”，错的打“×”。 1.无论何种结构的电介质，在没有外电场作用时，其内部各个分子偶极矩的矢量和平均来说为零， 因此电介质整体上对外没有极性。（对） 2.在四种电介质的基本极化形式中，只有电子式极化没有能量损耗。（错） 3.测量电气设备的绝缘电阻时一般要加直流电压，绝缘电阻与温度没有关系。（错） 4.防雷接地装置是整个防雷保护体系中可有可无的一个组成部分。（错） 5.管式避雷器实质上是一只具有较强灭弧能力的保护间隙。（对） 四、名词解释题(本大题共5小题，每小题6分，共30分) 1.吸收比：指的是电流衰减过程中的两个瞬间测得的两个电流值或两个相应的绝缘电阻值之比。（或指被试品加压60秒时的绝缘电阻与加压15秒时的绝缘电阻之比。） 2.雷击跳闸率：指每100KM线路每年由雷击引起的跳闸次数 3.雷暴日：指某地区一年四季中有雷电放电的天数，一天中只要听到一次及以上雷声就是一个雷暴日。 4.伏秒特性：对某一冲击电压波形，间隙的击穿电压和击穿时间的关系称为伏秒特性 5.气体击穿：气体由绝缘状态变为导电状态的现象称为击穿 五、简答题(本大题共2小题，每小题8分，共16分)

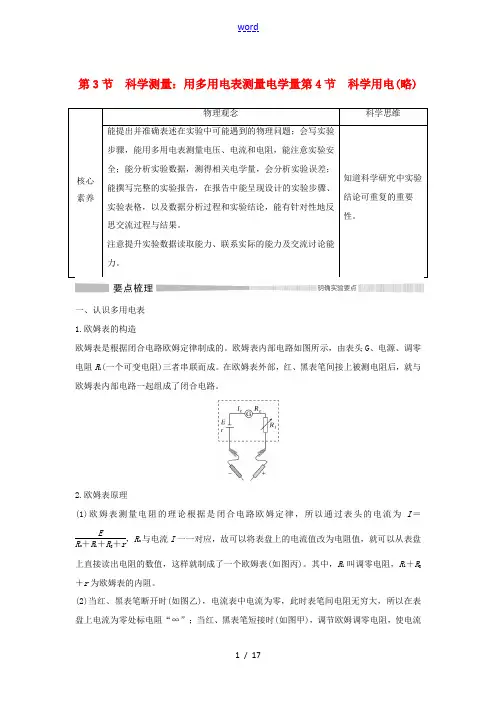

万用表测量交流电压和电流的方法 1. 万用表由表头、测量电路及转换开关等三个主要部分组成。 (1)表头 它是一只高灵敏度的磁电式直流电流表，万用表的主要性能指标基本上取决于表头 的性能。表头的灵敏度是指表头指针满刻度偏转时流过表头的直流电流值，这个值越小，表头的灵敏度愈高。测电压时的内阻越大，其性能就越好。表头上有四条刻 度线，它们的功能如下：第一条(从上到下)标有R或Q,指示的是电阻值，转换开关在欧姆挡时，即读此条刻度线。第二条标有s和VA，指示的是交、直流电压和直流电流值，当转换开关在交、直流电压或直流电流挡，量程在除交流10V 以外的其它位置时，即读此条刻度线。第三条标有10V，指示的是10V的交流电 压值，当转换开关在交、直流电压挡，量程在交流10V时，即读此条刻度线。第 四条标有dB ,指示的是音频电平。 (2 )测量线路 测量线路是用来把各种被测量转换到适合表头测量的微小直流电流的电路，它由电阻、半导体元件及电池组成 它能将各种不同的被测量(如电流、电压、电阻等)、不同的量程，经过一系列的 处理(如整流、分流、分压等)统一变成一定量限的微小直流电流送入表头进行测量。 (3 )转换开关
其作用是用来选择各种不同的测量线路，以满足不同种类和不同量程的测量要求。 转换开关一般有两个，分别标有不同的档位和量程。 2. 2 ?符号含义 (1 )s 表示交直流 (2) V — 2.5KV 4000Q /V 表示对于交流电压及 2.5KV 的直流电压挡，其灵敏度 为 4000 Q /V (3) A — V —Q 表示可测量电流、电压及电阻 (4) 45 — 65 — 1000Hz 表示使用频率范围为 1000 Hz 以下，标准工频范围为 4520m 里面标專』也 聲歸 ■ 気的最大电-■&值 档 把入孔 的 电量 好，fi 个示谈容！ 兰史弋构显是的！ 疊电这?嶽?l 了 Cx COM :2M .1000 Q B C 20哄 切 20n 2n 1010 700 200 20 200 PNP 叭 “ 20K 200K 2M 十叭.f d 2QO y 务hFE 2Mm
