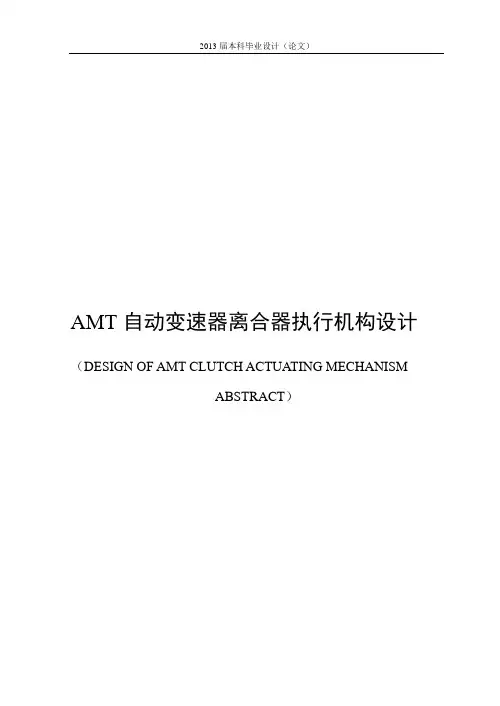

AMT自动变速器离合器执行机构设计
摘要
机械自动变速器（AMT）与液力自动变速器（AT）相比，具有结构简单、体积小、成本低等优点；与传统的机械变速器（MT）相比有能耗低、反应快等优点；是一种具有广阔前景的产品。
本文主要是AMT离合器执行机构的机械结构设计。
首先介绍了AMT的原理和发展情况。接着，根据原有离合器的结构和要求，提出了三种可行的设计方案：齿轮—螺旋传动、蜗杆传动和谐波减速传动。通过比较，选择较有优势的蜗杆传动方案作为设计的总体方案。然后计算相关参数，选取直流电机、传感器等。最后对总体结构和零部件进行详细设计，完成总体装配。
此自动离合器执行机构设计具有结构简单，紧凑，加工方便，价格低廉等特点。
关键词：执行机构，AMT，离合器
DESIGN OF AMT CLUTCH ACTUATING MECHANISM
ABSTRACT
In comparison with hydraulic Automatic Transmission(AT), Automatic Mechanical Transmission(AMT) has advantages of simple structure, much lower cost and smaller size. Mean while it possesses characteristics of lower oil consumption and rapid response, superior than the traditional manual transmission(MT). And so it is a kind of promising product.
In the dissertation, much effort has been made on the mechanical structure design of clutch actuating mechanism.
First, introduce the principle and development of AMT. And next, three feasible designs are proposed according to the structure and requirement of the clutch. Those are gear-screw-driven, worm-driven, and Harmonic-driven. By comparison, the more competitive design was the worm-driven, which was determined as the last design of the clutch. Following, calculating and selecting DC-motor, sensor etc. The last, to design the overall structure and parts in detail., to complete the final assembly.
The design of the clutch actuating mechanism has the characters of simple-structure, compaction, simple-machining, low-price, and so on..
KEY WORDS：actuating mechanism AMT clutch
目录
第1章绪论 (1)
1.1 AMT自动变速技术的发展与趋势 (1)
1.1.1 AMT的控制原理 (1)
1.1.2 AMT自动变速系统发展 (2)
1.2自动离合器的研究与开发现状 (3)
1.2.1 自动离合器的构成和基本原理 (3)
1.2.2自动离合器研究的重点问题............ 错误!未定义书签。
1.3本文研究的主要内容 (1)
第2章总体方案确定 (3)
2.1 离合器执行机构设计要求 (3)
2.1.1 离合器执行机构设计参数要求 (3)
2.1.2 离合器终端传动要求 (4)
2.2 离合器执行机构传动方案及其初步计算 (5)
2.2.1 方案一：齿轮—螺旋传动 (5)
2.2.2 方案二：蜗杆传动........................... 错误!未定义书签。
2.2.2 方案三：谐波减速器传动 (6)
2.3 方案的确定 (9)
第3章计算及设计 (10)
3.1 前离合器执行机构设计计算 (10)
3.1.1 总体计算 (10)
3.1.2 电机的选择 (11)
3.1.3 蜗杆涡轮设计 (13)
3.1.4 涡轮轴的设计 (19)
3.1.5 曲柄 (19)
3.1.6 执行杆 (20)
3.1.7 轴承的选择 (21)
3.1.8 传感器选择 (22)
3.2 后离合器执行机构设计计算 (23)
3.2.1 总体计算 (23)
3.2.2 电机的选择 (25)
3.2.3 蜗杆涡轮设计 (26)
3.2.4 其他 (29)
第4章结构设计 (30)
4.1 电机—蜗杆结构 (30)
4.2 涡轮及涡轮轴 (31)
4.3 箱体及箱盖 (31)
4.4 曲柄—执行杆 (32)
第5章全文结论 (34)
5.1总结 (34)
5.2展望 (34)
参考文献 (35)
致谢 (37)
第1章绪论
自从德国工程师卡尔·奔驰（KralBenz）发明汽车开始，在人类的不断追求汽车先进性能和功能下，汽车技术不断向前发展着。进入80年代以后，随着电子技术和计算机技术的使用和普及，先进电子技术在汽车上的使用极大地提高了汽车的动力性、经济性、舒适性和方便性，因而在汽车上得到了日益广泛的应用。现在的汽车正在逐步电子化、自动化。汽车变速器的作用是传递动力，并在动力的传递过程中改变传动比，以调节或变换发动机的特性，同时通过变速来适应不同的驾驶要求。汽车变速系统整体上是由手动换档向自动换档变速发展，尤其是高速发展的计算机技术应用于换档变速系统，使汽车自动变速技术得到了充分的发展，其理论与设计水平也达到了相对的完善。
采用自动变速器，实现自动换挡，不但可以使汽车的驾驶变得更简单、省力，而且可以有效的提高汽车的舒适性、安全性并降低排放，因而长期以来，这一直是人们努力的目标。随着电子控制技术的发展，电控自动变速器的性能不断完善，价格不断降低，在汽车上的应用日益广泛。现在，城市客车和公共汽车上自动变速器的装车率，美国是100%，欧洲发达国家也在90%以上；在轿车上，日本中高级轿车上装用自动变速器的车辆比例超过了80%，美国则一直在90%以上【1】。就我国汽车行业现状而言，汽车厂家生产的轿车和客车大多数是手动操纵，与当今汽车发展潮流极不相称。随着人民生活水平的提高，轿车的需求量将会大幅度增加，为了满足家庭非职业驾驶者的需求，对自动化变速车辆的需求也会有很大的提高。由于电子、计算机技术的发展，高档轿车生产成本降低，轿车正以加速的步伐进入我国普通家庭。在此情况下，立足国内自主开发自动或半自动变速车辆都具有重大社会意义和经济效益。
1.1 AMT自动变速技术的发展与趋势
1.1.1 AMT的控制原理
AMT保持原有的机械变速器结构不变，通过加装微机控制的自动操纵
机构，取代原来由驾驶员人工完成的离合器分离、接合、换档以及发动机相应同步调节等操作，最终实现换档全过程序列操纵的自动化。最为典型的AMT是1984年五十铃公司生产的NA VI-5【1】。其基本工作原理如图1-1所示。由图可见，AMT由电子控制单元（ECU）通过执行机构分别控制发动机、离合器和变速器。自动离合器执行机构、自动换档执行机构和自动油门调节机构相互独立。
图1-1 NA VI-5的整体控制策略【2】
驾驶员通过加速踏板和操纵杆向电子控制单元（ECU）传递控制信号；电子控制单元采集发动机转速传感器、车速传感器等信号，时刻掌握着车辆的行驶状态；电子控制单元（ECU）根据这些信号按存储于其中的最佳程序（最佳换档规律、离合器最佳接合规律、发动机油门自适应调节规律等），对发动机供油、离合器的分离与接合、变速器换档三者的动作与时序实现最佳匹配，从而获得优良的燃油经济性与动力性能以及平稳起步与迅速换档的能力，以达到驾驶员所期望的结果。
1.1.2 AMT自动变速系统发展
AMT的发展大致可分为以下三个阶段【3】。
（1）.半自动AMT阶段，即SAMT阶段（1975—1984）
Fichtel&Sachs公司的Saxomat便是基于这一思想的较为成熟的AMT 产品。该装置利用电子技术控制干摩擦离合器，当发动机转速低于一个确定值时控制离合器分离；当驾驶员踩下油门时重新接合离合器。同时在换档手柄上安装开关传感器，确保驾驶员换档时分离和接合离合器。瑞典Scania的CAG系统，德国Daimler-Benz公司的EPS系统，美国的SMAT 系统等均为这种形式【4】。但由于受当时电子技术水平的限制其效果并不理想。车辆起步时易使发动机熄火和失速，仍然存在接合冲击，分离滞后等缺陷。
（2）.全自动AMT阶段（1984—1990）。
从80年代中期开始，人们从技术角度上考虑如何实现对离合器的自动控制。其标志是1984年ISUZU投放于市场的NA V AI-5电控机械式自动变速器。它采用了计算机控制系统微机，主要完成起步与换档时离合器及档位的控制。它弥补了AT价格高、结构复杂的缺陷，提供廉价的全自动变速器产品。随后日本的Nissan、美国的FordEaton等公司均开展此方面的研究，其整体结构都与NA V AI-5相似【5】【6】。但是该时期的产品本身仍存在着明显的缺点：如换档规律仍不完善，在坡道弯道等特殊道路条件下出现频繁和意外的换档现象；离合器的控制也不完美，造成车辆起步与换档时的冲击现象，舒适性很差。
（3）.智能化IAMT阶段（1990—至今）
换档规律和车辆起步时离合器的控制问题都受外界环境、驾驶员的主观愿望和车辆客观运行状态的影响。国内外都采用智能方法进行此方面的研究，智能化IAMT在复杂多变的外界条件下使车辆的换档和起步性能有进一步的提高。设计重量轻、体积小、成本低、结构简单、便于维修和拆装的执行机构，实施精度高、响应快、鲁棒形强的控制策略是今后离合器自动操纵的发展方向。
1.2自动离合器的研究与开发现状
1.2.1 自动离合器的构成和基本原理
离合器作为传动系中的一个重要环节，它起着传递或者中断动力的作
