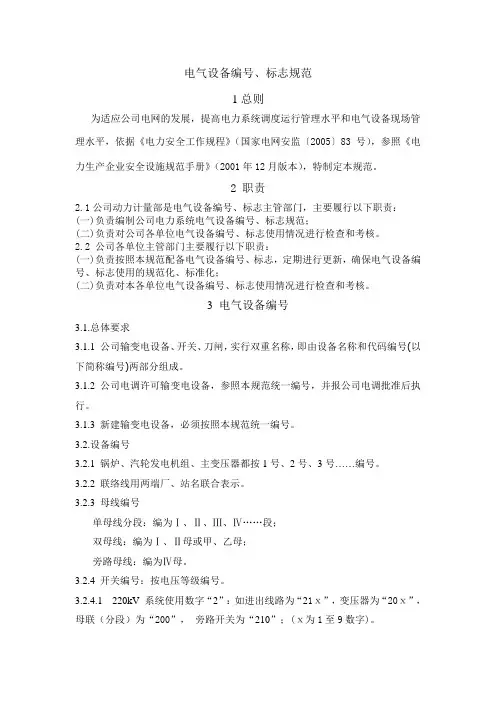

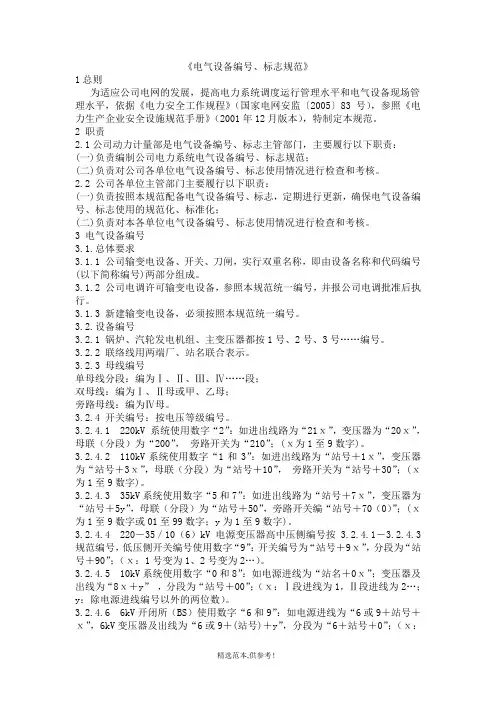

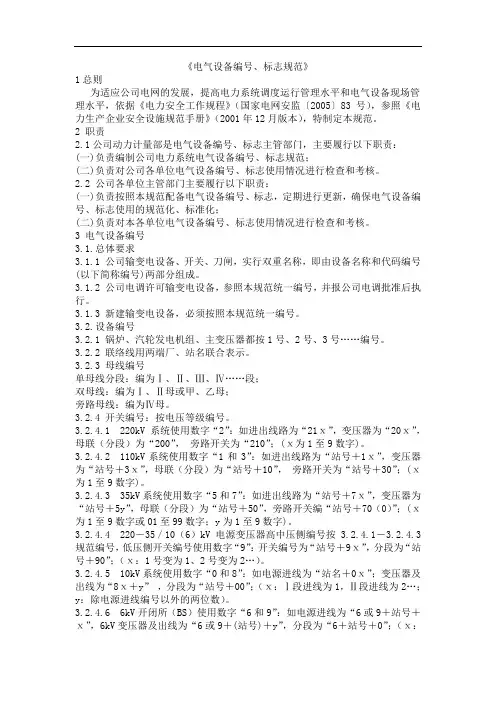

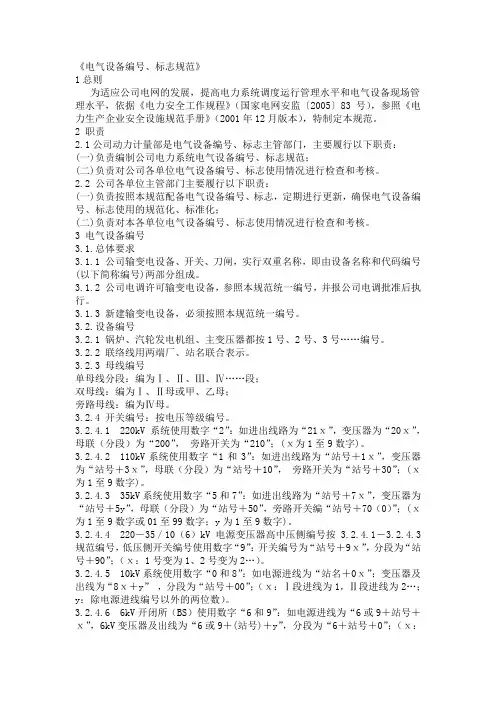

电气设备编号、标志规范
1总则
为适应公司电网的发展，提高电力系统调度运行管理水平和电气设备现场管
理水平，依据《电力安全工作规程》（国家电网安监〔2005〕83号），参照《电力生产企业安全设施规范手册》（2001年12月版本），特制定本规范。
(一)
3.1.1)两部
单母线分段：编为Ⅰ、Ⅱ、Ⅲ、Ⅳ……段；
双母线：编为Ⅰ、Ⅱ母或甲、乙母；
旁路母线：编为Ⅳ母。
3.2.4开关编号：按电压等级编号。
3.2.
4.1220kV系统使用数字“2”：如进出线路为“21ⅹ”，变压器为“20ⅹ”，母联（分段）为
“200”，旁路开关为“210”；(ⅹ为1至9数字)。
3.2.
4.2110kV系统使用数字“1和3”：如进出线路为“站号＋1ⅹ”，变压器为“站号＋3ⅹ”，
母联（分段）为“站号＋10”，旁路开关为“站号＋30”；(ⅹ为1至9数字)。
3.2.
4.335kV系统使用数字“5和7”：如进出线路为“站号＋7ⅹ”，变压器为“站号＋5y”，母联（分段）为“站号＋50”，旁路开关编“站号＋70（0）”；(ⅹ为1至9数字或01至99数字；
y为1至9数字)。
3.2.
4.4220－35／10（6）kV电源变压器高中压侧编号按3.2.4.1－3.2.4.3规范编号，低压侧开关编号使用数字“9”：开关编号为“站号＋9ⅹ”，分段为“站号＋90”；（ⅹ：1号变为1、2号变
为2…）。
3.2.
4.510kV系统使用数字“0和8”：如电源进线为“站名＋0ⅹ”；变压器及出线为“8ⅹ＋y”，分段为“站号＋00”；（ⅹ：Ⅰ段进线为1，Ⅱ段进线为2…；y：除电源进线编号以外的两位数）。
3.2.
4.66kV
出线为“602…；
“4Z ＋00
，旁路刀闸编"-4"
220-Dⅹ，表示220ⅹ母线接地刀闸（ⅹ：Ⅰ母线为1、Ⅱ母线为2…）；
220-PDⅹ，表示220ⅹ母线PT(电压互感器)接地刀闸（ⅹ：Ⅰ母线为1、Ⅱ母线为2…）；
211-D1，表示211开关母线侧接地刀闸；
211-D2，表示211开关线路侧接地刀闸；
211-D3，表示211-3刀闸线路接地刀闸；
ⅹD10，表示ⅹ主变110kV侧中性点接地刀闸（ⅹ：1号变为1、2号变为2…）；
ⅹD20，表示ⅹ主变220kV侧中性点接地刀闸（ⅹ：1号变为1、2号变为2……）；
35系统消弧线圈刀闸编号：“站号或35＋X-y”（y：1号变为1、2号变为2…）。
4电气设备标志
4.1.总体要求
4.1.1凡公司新上电气设备和在运电气设备新做标志牌必须按照本规范制作相关标志牌，现有标志牌与本规范有出入的在运电气设备，各单位要制定工作计划，在3~5年的时间内逐步到达本规范的
要求。
4.1.2电气设备标志牌材质要求：室外安装的采用铝板或不锈钢材质，室内安装：高度小于100毫
米的采用彩帖，高度超过100毫米的采用PVC材质。
4.2电气设备标志
4.2.1变压器、变电所、配电室（含变压器室）、母线标志牌
4.2.1.1变压器、变电所、配电室（含变压器室）、母线标志牌的制图标准
(2)主变本体上的标志按“乙”尺寸制作；
(3)低压厂用变和高压厂用变本体上的标志按“丙”尺寸制作。
4.2.1.3变压器、配电室（含变压器室）、母线标志牌字体采用：白底红宋体字。
4.2.1.4变压器、配电室（含变压器室）、母线标志牌配置
(1)标明设备名称、编号；
(2)安装固定于变压器器身中部，面向主巡回检查路；
(3)安装固定于变电所、配电室、变压器室门距地面1.5米处，面向室外；若在变电所（配电室、
变压器室门）上不便悬挂，则可安装在门旁距地面1.5米处，面向室外。
4.2.2非手车式开关和35kV手车开关标志牌
4.2.2.1非手车式开关和35kV手车开关标志牌的制图标准
4.2.2.4非手车式开关和35kV手车开关标志牌配置
(1)标明设备名称、编号；
(2)有遮拦的非手车开关，安装在开关围栏的中部，距地面1.5米处，面向主巡检路线的两侧均要
安装；
(3)没有遮拦的非手车开关，安装在开关本体中部，面向外侧；
4.2.3.4
4.2.41.5
4.2..5
(1)
(2)小车开关本体上按“乙”尺寸制作；
(3)与小车开关配套的接地刀闸的标志牌按“乙”尺寸制作,采用白底黑仿宋字,写清楚名称和编号。
4.2.73开关标志牌的字体采用：白底红宋体字。
4.2.7.4安装规范：安装在开关本体中上部和手车开关柜门中上部，面向外侧。
4.2.8控制、保护、交（直）流、电能、远动等盘柜标志牌，按布满屏眉尺寸制作，前后屏眉都要有标志，字体采用：白底红宋体字，其中高压配电柜的屏眉必须标清楚相应回路的名称和编号。
4.2..9主变风机控制箱、厂用变风机控制箱、辅机控制箱
4.2.9.1标志牌的制图标准
1号给水泵甲辅助油泵
4137开关
.2标志牌的参
数
.4安装规范：安装在相应回路操作把手上方就近位置，面向操作人员。
4.3电力（电缆）线路
4.3.1线路名称、杆号标志牌
4.3.1.1标志牌制作标准
(2)
4.3.3线路（母线）相位标志牌
4.3.3.1标志牌制作标准
4.3.3.3标志牌的字体采用：A相为黄底白宋体字，B相为绿底白宋体字，C相为红底白宋体字。
4.3.3.4线路（母线）相位标志牌安装规范
(1)起始杆塔毎相；
(2)终端杆塔毎相；
(3)换位杆塔及其前后第一基杆塔毎相；
(4)导线悬挂点的左旁或右旁；
(5)线路相位标志牌悬挂在龙门架醒目处，至少两端各挂一个。
(6)母线相位标志牌悬挂在母线分段两端，中间有龙门架应适当悬挂。
4.4GIS装置标示牌
4.4.1GIS装置开关、刀闸、接地刀闸、母线等一次设备，（若刀闸、接地刀闸标志牌安装位置有效面积较小，可以适当调整其标志牌的尺寸），注意：开关、刀闸、母线标志牌的字体为白底红宋
5.1
5.2
6.1本规范适用于中国石油化工股份有限公司齐鲁分公司和中国石化集团资产经营管理有限公司
齐鲁石化分公司及接入齐鲁石化电网的其他用户。
6.2本规范由公司动力计量部负责解释。
6.3本规范自发文之日起施行。
