如何抑制开关电源模块中的电磁干扰
如何抑制电磁干扰，一直都是开关电源模块设计中不可忽视的问题，其不仅关系到电源模块本身的可靠性，也关系到整个应用系统的安全和稳定性。全面抑制开关电源模块的各种噪声干扰才会使开关电源模块得到更广泛的应用。
一、电磁干扰的定义
电磁干扰(ElectroMagneticInterference，简称EMI)是指任何在传导或电磁场伴随着电压、电流的作用而产生会降低某个装置、设备或系统的性能，或可能对生物或物质产生不良影响之电磁现象。

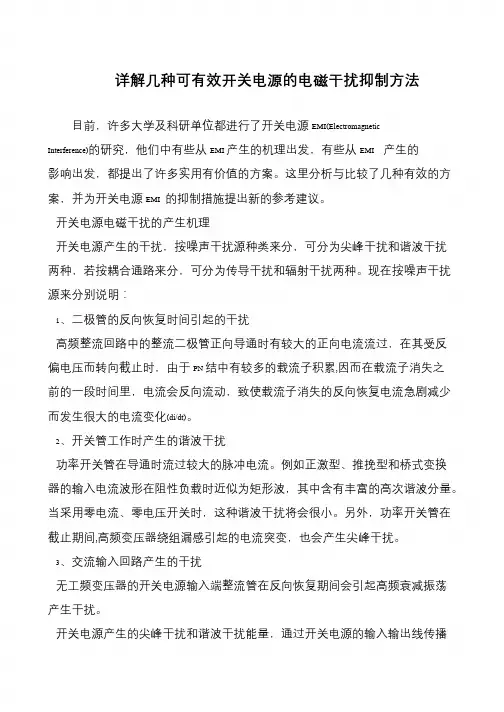

二、电磁干扰的产生
骚扰源、敏感设备与耦合途径并称电磁干扰三要素。对于开关电源模块来说，噪声的产生在于电流或电压的急剧变化，即di/dt或dv/dt很大，因此高功率和高频率运作的器件都是EMI噪声的来源。具体来说，其来源主要有：
(1)外界耦合的干扰(主要在输入端和输出端产生);
(2)开关管;
(3)变压器;
(4)二极管;
(5)储能电感;
(6)PCB板布局和走线不合理从而产生的回路干扰。

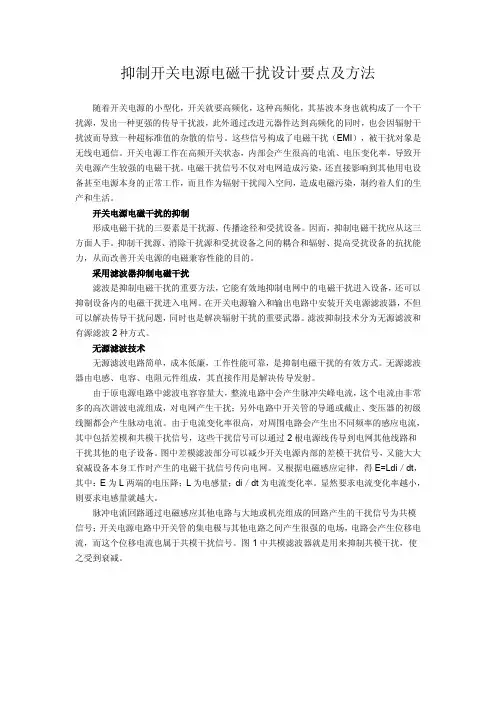

三、抑制电磁干扰的对策
人们总是想方设法地将电磁干扰三要素之中的一个去掉：屏蔽掉骚扰源、隔离开敏感设备或者切断耦合途径。从能量的角度来讲，电磁干扰是一种能量，无法不让它产生，只有用一定的办法去减小其对系统的干扰。可用到的方法可分为两大类：一种是让能量泄放掉;另一种是把能量给挡在外部。可以说一种方法是减小其产生的幅度，另一种则切断其传播途径。
下面针对具体的方面一一分析：

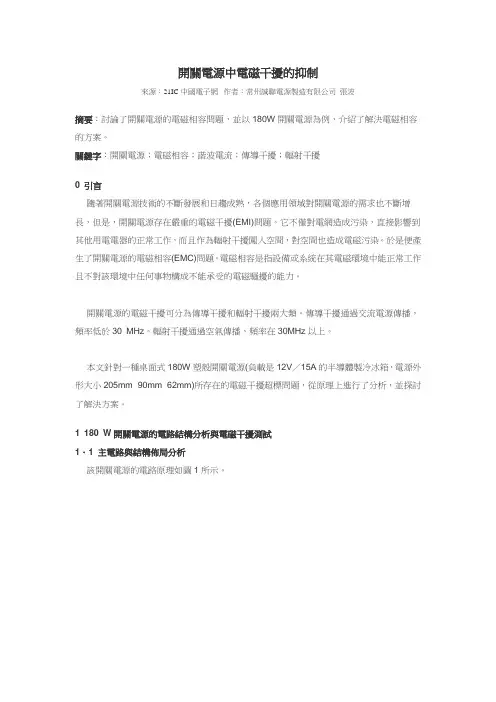

摘要：开关电源的电磁干扰对电子设备的性能影响很大，因此，各种标准对抑制电源设备电磁干扰的要求已越来越高。对开关电源中电磁干扰的产生机理做了简要的描述，着重总结了几种近年提出的新的抑制电磁干扰的方法，并对其原理、应用做了简单介绍。 1 引言 随着电子设备的大量应用，电源在这些设备中的地位越来越重要，而开关变换器由于体积小、重量轻、效率高等特点，在电源中占的比重越来越大。开关电源大多工作在高频情况下，在开关器件的开关过程中，寄生元件（如寄生电容、寄生电感等）中能量的高频变化产生了大量的电磁干扰 （ ElectromagneticInterference ， EMI ）。 EMI 信号占有很宽的频率范围，又有一定的幅度，经过在电路、空间中的传导和辐射，污染了周围的电磁环境，影响了与其它电子设备的电磁兼容 （ ElectromagneticCompatibility ）性。随着近年来各国对电子设备的电磁干扰和电磁兼容性能要求的不断提高，对电磁干扰以及新的抑制方法的研究已成为开关电源研究中的热点。 本文对电磁干扰产生、传播的机理进行了简要的介绍，重点总结了几种近年来提出的抑制开关电源电磁干扰产生及传播的新方法。 2 电磁干扰的产生和传播方式 开关电源中的电磁干扰分为传导干扰和辐射干扰两种。通常传导干扰比较好分析，可以将电路理论和数学知识结合起来，对电磁干扰中各种元器件的特性进行研究；但对辐射干扰而言，由于电路中存在不同干扰源的综合作用，又涉及到电磁场理论，分析起来比较困难。下面将对这两种干扰的机理作一简要的介绍。 2.1传导干扰的产生和传播 传导干扰可分为共模（ CommonMode CM ）干扰和差模（ DifferentialMode DM ）干扰。由于寄生参数的存在以及开关电源中开关器件的高频开通与关断，使得开关电源在其输入端（即交流电网侧）产生较大的共模干扰和差模干扰。 2.1.1 共模（ CM ）干扰 变换器工作在高频情况时，由于 dv/dt 很高，激发变压器线圈间、以及开关管与散热片间的寄生电容，从而产生了共模干扰。如图 1 所示，共模干扰电流从具有高 dv/dt 的开关管出发流经接地散热片和地线，再由高频 LISN 网络（由两个 50Ω电阻等效）流回输入线路。
开关电源的干扰及其抑制 开关电源产生EMI的原因较多,其中由基本整流器产生的电流高次谐波干扰和功率转换电路产生的尖峰电压干扰是主要原因. 基本整流器：基本整流器的整流过程是产生EMI最常见的原因.这是因为工频交流正弦波通过整流后不再是单一频率的电流,而变成一直流分量和一系列频率不同的谐波分量,谐波(特别是高次谐波)会沿着输电线路产生传导干扰和辐射干扰,使前端电流发生畸变,一方面使接在其前端电源线上的电流波形发生畸变,另一方面通过电源线产生射频干扰. 功率转换电路：功率转换电路是开关稳压电源的核心,它产生的尖峰电压是一种有较大幅度的窄脉冲,其频带较宽且谐波比较丰富. 产生这种脉冲干扰的主要原因是: ①开关管：开关管及其散热器与外壳和电源内部的引线间存在分布电容.当开关管流过大的脉冲电流时,大体上形成了矩形波,该波形含有许多高频成份.由于开关电源使用的元件参数如开关功率管的存储时间,输出级的大电流,开关整流二极管的反向恢复时间,会造成回路瞬间短路,产生很大短路电流.开关管的负载是高频变压器或储能电感,在开关管导通的瞬间,变压器初级出现很大的涌流,造成尖峰噪声. ②高频变压器：开关电源中的变压器,用作隔离和变压.但由于漏感地原因,会产生电磁感应噪声;同时,在高频状况下变压器层间的分布电容会将一次侧高次谐波噪声传递给次级,变压器对外壳的分布电容形成另一条高频通路,而使变压器周围产生的电磁场更容易在其他引线上耦合形成噪声. ③整流二极管：二次侧整流二极管用作高频整流时,要考虑反向恢复时间的因数.往往正向电流蓄积的电荷在加上反向电压时不能立即消除(因载流子的存在,还有电流流过).一旦这个反向电流恢复时的斜率过大,流过线圈的电感就产生了尖峰电压,在变压器漏感和其他分布参数的影响下将产生较强的高频干扰,其频率可达几十兆赫. ④电容、电感器和导线：开关电源由于工作在较高频率,会使低频的元器件特性发生变化,由此产生噪声. 开关电源外部干扰：开关电源外部干扰可以以“共模”或“差模”方式存在.干扰类型可以从持续期很短的尖峰干扰到完全失电之间进行变化.其中也包括电压变化、频率变化、波形失真、持续噪声或杂波以及瞬变等，在电源干扰的几种干扰类型中,能够通过电源进行传输并造成设备的破坏或影响其工作的主要是电快速瞬变脉冲群和浪涌冲击波,而静电放电等干扰只要电源设备本身不产生停振、输出电压跌落等现象,就不会造成因电源引起的对用电设备的影响. 开关电源干扰耦合途径：开关电源干扰耦合途径有两种方式:一种是传导耦合方式,另一种是辐射耦合方式. 1.传导耦合：传导耦合是骚扰源与敏感设备之间的主要耦合途径之一.传导耦合必须在骚扰源与敏感设备之间存在有完整的电路连接,电磁骚扰沿着这一连接电路从骚扰源传输电磁骚扰至敏感设备,产生电磁干扰.按其耦合方式可分为电路性耦合、电容性耦合和电感性耦合.在开关电源中,这三种耦合方式同时存在,互相联系.
