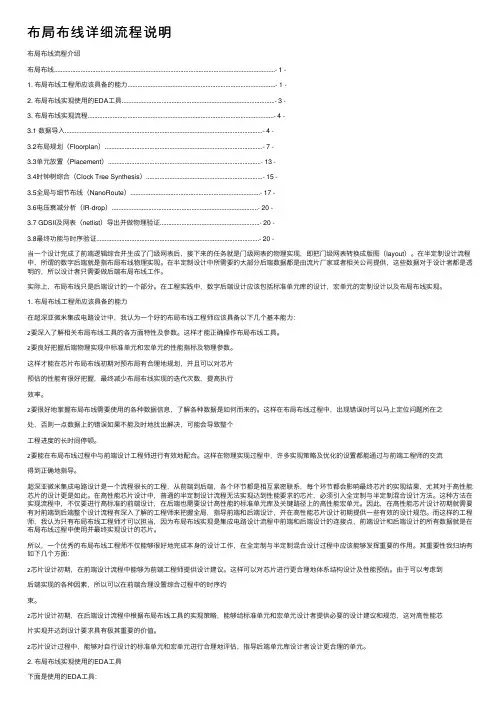

布局布线流程介绍
布局布线.....................................................................................................................................- 1 -
1. 布局布线工程师应该具备的能力.........................................................................................- 1 -
2. 布局布线实现使用的EDA工具............................................................................................- 3 -
3. 布局布线实现流程................................................................................................................- 4 -
3.1 数据导入.......................................................................................................................- 4 -
3.2布局规划（Floorplan）...............................................................................................- 7 -
3.3单元放置（Placement）............................................................................................- 13 -
3.4时钟树综合（Clock Tree Synthesis）......................................................................- 15 -
3.5全局与细节布线（NanoRoute）..............................................................................- 17 -
3.6电压衰减分析（IR-drop）........................................................................................- 20 -
3.7 GDSII及网表（netlist）导出并做物理验证............................................................- 20 -
3.8最终功能与时序验证..................................................................................................- 20 -
当一个设计完成了前端逻辑综合并生成了门级网表后，接下来的任务就是门级网表的物理实现，即把门级网表转换成版图（layout）。在半定制设计流程中，所谓的数字后端就是指布局布线物理实现。在半定制设计中所需要的大部分后端数据都是由流片厂家或者相关公司提供，这些数据对于设计者都是透明的，所以设计者只需要做后端布局布线工作。
实际上，布局布线只是后端设计的一个部分。在工程实践中，数字后端设计应该包括标准单元库的设计，宏单元的定制设计以及布局布线实现。
1. 布局布线工程师应该具备的能力
在超深亚微米集成电路设计中，我认为一个好的布局布线工程师应该具备以下几个基本能力：
z要深入了解相关布局布线工具的各方面特性及参数。这样才能正确操作布局布线工具。
z要良好把握后端物理实现中标准单元和宏单元的性能指标及物理参数。
这样才能在芯片布局布线初期对预布局有合理地规划，并且可以对芯片
预估的性能有很好把握，最终减少布局布线实现的迭代次数，提高执行
效率。
z要很好地掌握布局布线需要使用的各种数据信息，了解各种数据是如何而来的。这样在布局布线过程中，出现错误时可以马上定位问题所在之
处，否则一点数据上的错误如果不能及时地找出解决，可能会导致整个
工程进度的长时间停顿。
z要能在布局布线过程中与前端设计工程师进行有效地配合。这样在物理实现过程中，许多实现策略及优化的设置都能通过与前端工程师的交流
得到正确地指导。
超深亚微米集成电路设计是一个流程很长的工程，从前端到后端，各个环节都是相互紧密联系，每个环节都会影响最终芯片的实现结果，尤其对于高性能芯片的设计更是如此。在高性能芯片设计中，普通的半定制设计流程无法实现达到性能要求的芯片，必须引入全定制与半定制混合设计方法。这种方法在实现流程中，不仅要进行高标准的前端设计，在后端也需要设计高性能的标准单元库及关键路径上的高性能宏单元。因此，在高性能芯片设计初期就需要有对前端到后端整个设计流程有深入了解的工程师来把握全局，指导前端和后端设计，并在高性能芯片设计初期提供一些有效的设计规范。而这样的工程师，我认为只有布局布线工程师才可以担当，因为布局布线实现是集成电路设计流程中前端和后端设计的连接点，前端设计和后端设计的所有数据就是在布局布线过程中使用并最终实现设计的芯片。
所以，一个优秀的布局布线工程师不仅能够很好地完成本身的设计工作，在全定制与半定制混合设计过程中应该能够发挥重要的作用。其重要性我归纳有如下几个方面：
z芯片设计初期，在前端设计流程中能够为前端工程师提供设计建议。这样可以对芯片进行更合理地体系结构设计及性能预估。由于可以考虑到
后端实现的各种因素，所以可以在前端合理设置综合过程中的时序约
束。
z芯片设计初期，在后端设计流程中根据布局布线工具的实现策略，能够给标准单元和宏单元设计者提供必要的设计建议和规范，这对高性能芯
片实现并达到设计要求具有极其重要的价值。
z芯片设计过程中，能够对自行设计的标准单元和宏单元进行合理地评估，指导后端单元库设计者设计更合理的单元。
2. 布局布线实现使用的EDA工具
下面是使用的EDA工具：
布局布线 Soc_Encounter 5.2
形式验证 Formality
反标综合Designcompiler
版图编辑 Virtuoso Layout Editor
DRC，ERC Hercules Explorer DRC
门级代码转CDL网表Nettran命令
LVS Hercules Hierarchical Design Verification
RC 寄生参数提取Star RCXT
Sign-off时序分析PrimeTime
进行后端物理实现时，还要准备好各种基本设计数据和相应的物理库、时序库文件，并输入到布局布线工具中，为其后的物理实现工作做好准备。物理实现需要的数据如下表
类型种类说明设计网表 Gate-level
netlist
综合后的门级网表设计约束文件 Chip_design.sdc
与时序要求相关的文件
物理库文件 Standard.lef、I/O.lef、
Ram.lef 各种模块的物理视图文
件
时序库文件 Standard.lib、I/O.lib、
Ram.lib 各种模块的时序信息文
件
I/O文件I/O Constraints File I/O管脚的位置信息文件布局要求文件 Floorplan
Configuration
File
版图规划规范文件
同时还需要确定标准单元库所面向的工艺线，得到来自流片厂家建库所需的版图设计规则、RC Models 及电参数等技术资料。
3. 布局布线实现流程
根据我的工程实践，我用一款某处理器IP核的布局布线实现来说明。
在布局布线实现策略上有两种可以选用的方法，一种是展平式实现方法，一种是层次化实现方法。展平式实现方法是通过综合产生门级网表以及相应的标准时序约束文件，再调用标准单元和宏单元，通过布局布线直接实现物理设计。然而，在上百万门的复杂芯片设计中，展平设计方法会占用大量的内存，需要很长的运行时间。层次化实现方法是将庞大的设计在物理实现上分割成数个模块，重点处理时序复杂的模块，缩短设计收敛的周期，使时序问题局部化。但是，每个模块的物理实现过程其实都是一个完整的展平化物理实现过程。层次化实现方法对于规模不大的设计，性能优化并不明显。在我的物理实现过程中，由于该处理器规模为70万门左右，所以我使用的是展平的设计方法。
我把布局布线流程分为以下八大步骤：
1. 数据导入
2. 布局规划（Floorplan）
3. 单元放置（Placement）
4. 时钟树综合（Clock Tree Synthesis）
5. 全局与细节布线（NanoRoute）
6.电压衰减分析（IR-drop）
7. GDSII及网表（netlist）导出并做物理验证
8. 最终功能与时序验证
下面我将根据实际工程实践介绍各步的详细流程。
3.1 数据导入
在工作目录下启动Encounter5.2工具，并导入必要的数据信息，如下图所示。
在最基本的数据导入中，需要提供4种数据：
z导入DC综合后的门级网表，并指定最顶层的模块名称，一般在复杂的网表里需要手动指定，自动指定往往会出现错误。
z导入标准单元和宏单元的时序信息文件，时序信息有三种情况，为了能够让时序分析更加精确，至少要导入最差和最好情况下的时序信息。
z导入工艺信息、标准单元和宏单元的物理信息数据、天线效应信息文件。
这里在导入数据时有顺序问题，首先需要导入工艺信息数据，才能再导
入物理信息数据，最后才能导入天线效应信息文件。
z导入DC综合后生成的时序约束文件，该文件用来指导工具进行基于时序驱动的布局布线以及时钟树生成。
z导入IO管脚的位置信息。如果设计的芯片是与其他芯片相兼容的，那么IO管脚位置就是固定的。如果IO管脚是自己指定的，可以先尝试用
工具查找最优位置，再在工具推荐的位置信息中进行修改。这里没有预
先定义IO管脚位置。
导入基本信息以后还需要导入和设置一些额外的数据信息：
z定义电源/地名称信息，如下图所示。
z用于进行串扰分析和优化的.cdb数据，如下图所示。
z用于寄生参数抽取过程使用的电容表（.capTal）数据，如下图所示。
z用于时钟树生成及时序优化的单元定义，如下图所示。
这时工具需要使用的数据就导入完毕了，这些数据有的是其他工具生成的，有的是流片厂家提供的。
3.2布局规划（Floorplan）
布局规划在芯片设计中占据着重要的地位，它的合理与否直接关系到芯片的时序收敛、布线畅通、电源稳定以及成品率。所以在布局布线过程中，布局规划的确定需要占用比较长的时间，以保证后续工作顺利进行。
我把布局规划的过程分为以下四个过程。
z设置布局规划参数，如下图所示。
在这里需要设置芯片的大小和形状，可以通过芯片的长宽比及内核利用率两个设置选项来定义芯片大小，也可以直接设置芯片的长宽具体数值。如果芯片面积设定太小，则会造成高拥塞度导致长周期的设计迭代，所以我在工程中一般是基于芯片的规模估计需要使用的面积，再使用先松后紧的方法来确定合适的芯片大小。
z电源/地规划，主要包括电源/地环（Power ring）和电源/地带状线（Power stripes）
设置。在电源/地规划前需要进行全局电源/地网络定义，如下图所示。
设置电源/地环需要注意电迁移的问题，解决的办法就是使电源环要足够宽，足够供应整个芯片内单元的电压和电流需求。电源/地环设置如下图所示。
电源/地环宽度也需要设置合理，避免开槽，而且设置太宽的话会使芯片面积加大，导致输出延时增大。我在工程中一般把电源/地环使用的金属层设置为高层金属，高层金属能够承受的电流密度大而且电阻值相对要小，再通过经验值估计应该使用的电源/地环宽度，并且每条电源/地线的宽度要小于金属开槽宽度。工程实践中，在该工艺下，我获得的经验指导是：需要保证电源环的电流密度要小于1mA/μm，并通过前端综合预估计的功耗报告、芯片的规模、金属承受最大电流密度，最大开槽宽度、时钟频率等信息来计算出预估的电源/地环宽度及确定实现方式。
设置电源/地带状线需要注意电压衰减问题，解决的办法就是合理分布电源/地带状线，使芯片内部供电平衡。电源/地带状线设置如下图所示。
我在工程中一般把电源/地带也设置为高层金属、电源/地带的间隔在该工艺下设置的是100μm、设定电源/地带状线宽度时依据总的电源/地带线宽度应该是内核宽度的15%左右。电源/地带线设置，依据工程可能还需要设置Placement
blockage，这样可以有利于以后的布线过程。
设置全局电源/地网络、电源/地环（Power ring）和电源/地带可以使用上述的图形界面也可以使用命令来设置，如下命令所示。
globalNetConnect VSS –type ……
globalNetConnect VDD –type …..
globalNetConnect VDD –type ….
globalNetConnect VSS –type …..
addRing -nets {VSS VDD} …..
addStripe -nets {VSS VDD} …….
z宏单元布局
宏单元的布局也很大程度上影响芯片的时序性能和布线拥塞程度，所以对宏单元进行合理的布局也是需要重点考虑的问题。在工程实践中，我认为在设置芯片大小和形状的时候就需要考虑到宏单元布局问题了。如何合理布局宏单元是一个比较棘手的问题，在我的工程中，一般前端工程师会根据芯片设计的体系结构特点提供一份floorplan建议报告，如果没有一定要与前端工程师沟通，这是极其重要的一步。得到布局建议后，我还需要了解各个宏单元的相关信息，比如大小、PIN脚位置、时序性能、使用了几层金属、与各个模块的连接关系等等，再先让工具自动布局宏单元，用来作为参考。最终在前端工程师的建议下根据自己的经验确定合适的布局。在对宏单元布局完成后就需要进行时序分析，使用timeDesign –prePlace命令，如果在该阶段时序都有违反的话，那么布局肯定不合理。如果没有违反只能代表可以继续往下走，最终宏单元布局的确定也需要迭代多次。在宏单元的布局中，依据工程需要可能还需要设置halo，这样可以提高布通率。
z电源/地连接（Sroute）及时序分析与优化
在电源/地布局和宏单元布局完成后需要把标准单元及电源/地PIN脚以及电源/地带状线都连接起来。电源/地连接如下图所示。
设置Special route可以通过图形界面也可以使用命令。命令如下：
sroute –noPadPins –noPadRings …….
在布局规划完成后，就需要对所有的设置结果做相关的检查、虚拟布线以及时序分析。比如版图验证，placement前的时序验证。使用的命令如下verifyConnectivity -type ….
setTrialRouteMode -maxRouteLayer …..
timeDesign –prePlace …….
下面是我实际工程中多次布局规划迭代后的结果。
3.3单元放置（Placement）
当布局规划完成后，标准单元的放置和优化都是工具自动完成，只是在工具执行之前，需要对工具如何进行placement做相应的设置。Placement界面如下图
所示。
对placement的设置可以用图形界面的方式设置也可以用命令来完成。我在工程中一般只在布局规划时使用图形界面，从placement阶段开始，基本就是用命令来完成布局布线工作了。命令形式下执行的操作最重要的地方就是每个命令需要合理设置具体的参数。Placement命令如下
setPlaceMode….(参数省略，下面类似)
setPlaceMode …..
placeDesign…….
在单元放置后，就需要对所有的设置结果做相关的检查、虚拟布线以及时序分析。如检查放置单元是否出现重叠，是否出现拥塞，时钟树生成前的时序分析、DRC优化等等。使用的命令如下：
setTrialRouteMode…..
timeDesign–preCTS ….. (参数省略，下面类似)
fixDRCViolation…..
从placement开始除了要进行时序分析，还需要进行时序优化了，时序优化的路径主要是以4种形式存在，它们分别是reg2reg、in2reg、reg2out、in2out。在设置优化选项时可以设置成同时进行优化，也可以单独进行优化。这里要强调的是，时序优化主要是对建立和保持时间进行优化。但是按照我的工程经验，只有在建立时间满足要求后才能对保持时间进行优化，而且对保持时间的优化一般在布局布线的后期进行，前期对保持时间进行优化实际意义不大。时序优化的命令如下：
clearClockDomains….
setClockDomains ….
setOptMode …. .(参数省略，下面类似)
setOptMode……
optDesign –preCTS …..
下面是我在实际工程中的placement结果，该结果为Amoeba视图（图像经过简化处理）。
3.4时钟树综合（Clock Tree Synthesis）
在大部分超大规模集成电路中，各功能元件之间的数据传输由一个同步信号控制，这个执行统一指挥的信号就是时钟信号，它是设计高性能芯片中必须非常重视的部分。时钟信号通常是整个芯片中有最大扇出、通过最长距离、以最高速度运行的信号。时钟信号必须保证在最差的条件下，关键时序要求能得到满足，否则对时钟信号任何不当的控制都可能导致芯片功能紊乱，将错误数据锁存到触发器导致功能错误。因此，处理好时钟生成及布线问题是芯片性能好坏的重要保障。
时钟树综合时需要对期望实现的参数做出定义，这些定义通过DC综合生成的SDC文件来提供。SDC主要由三部分组成：时钟定义、输入延迟、输出延迟。
时钟树综合过程如下：
z首先要导入SDC文件，命令为loadTimingCon *.sdc
z根据sdc文件生成.ctstch时钟树定义文件，里面的设置是有讲究的，这里的参数设置直接影响工具在时钟树综合时使用的策略。命令如下：
createClockTreeSpec -output test/clk.ctstch ………(参数省略，下面类似)
z通过生成的时钟树定义文件来指导工具的时钟树综合策略。命令如下：specifyClockTree …..
z最后就是进行时钟树综合，命令如下：ckSynthesis …..
时钟树综合以后，就需要对结果做相关的检查、虚拟布线及时序分析等工作。最重要的一步就是检查时钟树是否达到平衡，如果没有达到平衡则说明时钟树综合是失败了，必须进行手动优化，再不行就只能修改SDC约束返回重做。只要时钟树未平衡，所有后续的时序优化都毫无意义，布局布线工作就不能继续往下走。检查时钟树是否平衡就是从时钟树综合报告中得到答案，如果没有平衡，通过阅读报告可以找到原因所在，再人工进行手动优化。
z时钟树综合结果达到平衡后就开始做时序分析及优化了，其过程与Placement 阶段相似，只是设置的参数不一样。时序优化过程需要根据具体的时序报告，人工决定优化策略，并设置合理的优化参数。命令如下：
setTrialRouteMode….. (参数省略，下面类似)
timeDesign –postCTS ……
setOptMode–highEffort ….
setOptMode……
optDesign –postCTS …….
z时钟树优化完毕以后，就需要添加填充单元，添加ESD单元等工作，为后期的全局细节布线做准备。
下面是我在实际工程中的时钟树综合结果：
3.5全局与细节布线（NanoRoute）
全局与细节布线是继布局规划和时钟树综合之后的重要物理实施过程，其内容是将分布在芯片核内的模块、标准单元和输入输出接口单元按逻辑关系进行互连，其要求是必须完成它们之间的所有逻辑信号互连，并为满足各种约束条件进行优化。能否按照设计的需求将信号线布通是决定芯片是否能够成功流片的首要前提。进行消除布线阻塞、优化时序、减少耦合效应、消除串扰、降低功耗、保证信号完整性和提高成品率是衡量布线优化工作的重要指标。
在工程实践中，我把布线过程分成如下几个阶段
z设置参数，执行布线操作。在参数设置中根据具体需要，设置相应的参数，比如考虑天线效应、时序驱动、信号完整性等细节参数，指导工具执行相应的策略。命令如下：
setNanoRouteMode……(参数省略，下面类似)
setNanoRouteMode ……
globalDetailRoute ……
z进行布线后的基本优化。在进行基本优化前需要把添加的填充单元去掉，这样工具才能对单元进行改动和调整。需要强调的是，在该阶段的时序优化中，优化结果必须没有违反了，后续的时序优化目的不再是优化时序了，而是为了解决串扰等其他问题，时序基本无法再得到改进。所以如果到这个优化阶段，时序都无法收敛的话，基本就代表布局布线失败或者只有对芯片进行降频处理。
我在工程中在该阶段的时序报告（330M频率）如下所示。
需要使用的命令如下：
deleteFiller …………(参数省略，下面类似)
setOptMode -highEffort
setOptMode …..
optDesign –postRoute ……
z提取寄生参数，进行信号完整性分析及优化。基本优化结束并且时序没有违反后，就进行寄生参数提取，需要强调的是，这种形式的寄生参数提取并不是实际意义的寄生参数提取，它是基于LEF文件信息之上的，而不是基于GDS的。工具只有在寄生参数提取后才可以进行信号完整性分析和优化工作。在该阶段还需要对hold时间进行优化处理。执行的命令如下：
setExtractRCMode …….. (参数省略，下面类似)
extractRC
rcOut ……
runCeltIC…….
setSIMode.......
fixCrosstalk……
optDesign……
optDesign……
z优化完成后修复DRC违反，把标准单元和IO的填充单元加上，导出SDF 文件。该SDF文件主要是用来给第三方时序分析软件进行反标时序分析使用。执行的命令如下：
fixDRCViolation ……..
addFiller …….
addIoFiller ……..
delayCal ……..
z做最后的版图及连接性规则检查。执行命令如下：
verifyConnectivity ……(参数省略，下面类似)
verifyGeometry ……..
verifyProcessAntenna ……..
verifyMetalDensity ……..
checkDesign ……….
下面是我在工程中全局和细节布线后的视图：
3.6电压衰减分析（IR-drop）
由于我使用的软件没有IR-drop软件的license，所以没有做电压衰减分析，但是该过程在深亚微米芯片设计中是必需的一步。
3.7 GDSII及网表（netlist）导出并做物理验证
上述过程都完成并且没有问题后就需要把GDSII和网表从布局布线工具导出，做物理验证。导出的门级网表由于在布局布线工具中进行了修改，所以必须使用形式验证工具进行一致性问题检查。在网表一致性没有问题的情况下，就要把门级网表转换成CDL网表，用来做LVS检查。同时把导出的GDS文件导入版图编辑工具进行DRC规则检查。执行的命令如下：
saveNetlist ….. (参数省略，下面类似)
streamOut ……
nettran ……..
3.8最终功能与时序验证
当物理验证完成后就进行最终的功能和时序验证。在时序验证上需要做最终
