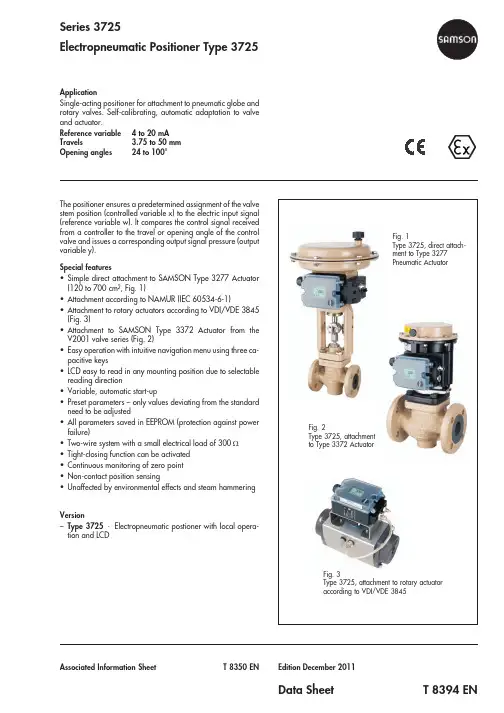

Series 3725
Electropneumatic Positioner Type 3725
Application
Single-acting positioner for attachment to pneumatic globe and rotary valves.Self-calibrating,automatic adaptation to valve and actuator.
Reference variable 4 to 20 mA Travels 3.75 to 50 mm Opening angles 24 to 100°
The positioner ensures a predetermined assignment of the valve stem position (controlled variable x)to the electric input signal (reference variable w).It compares the control signal received from a controller to the travel or opening angle of the control valve and issues a corresponding output signal pressure (output variable y).
Special features
?Simple direct attachment to SAMSON Type 3277Actuator (120 to 700 cm2, Fig. 1)
?Attachment according to NAMUR (IEC 60534-6-1)
?Attachment to rotary actuators according to VDI/VDE 3845(Fig. 3)
?Attachment to SAMSON Type 3372Actuator from the V2001 valve series (Fig. 2)
?Easy operation with intuitive navigation menu using three ca-pacitive keys
?LCD easy to read in any mounting position due to selectable reading direction
?Variable, automatic start-up
?Preset parameters –only values deviating from the standard need to be adjusted
?All parameters saved in EEPROM (protection against power failure)
?Two-wire system with a small electrical load of 300W ?Tight-closing function can be activated ?Continuous monitoring of zero point ?Non-contact position sensing
?Unaffected by environmental effects and steam hammering
Version
–Type 3725·Electropneumatic postioner with local opera-
tion and LCD
Associated Information Sheet T 8350EN Edition December 2011
Data Sheet
T 8394 EN
Fig.1
Type 3725,direct attach-ment to Type 3277Pneumatic Actuator
Fig.3
Type 3725,attachment to rotary actuator according to VDI/VDE
3845
Fig.2
Type 3725,attachment to Type 3372Actuator
Principle of operation
The electropneumatic positioner is mounted on pneumatic con-trol valves.It is used to assign the valve stem position(controlled variable x)to the input signal(reference variable w).The input signal received from a control system is compared to the travel or opening angle of the control valve and an output signal pres-sure (output variable y) is produced.
The positioner consists of an anisotropic magnetoresistive (AMR)sensor(2),an analog i/p converter(6)with a down-stream booster(7)and the electronics unit with microcontroller (4).
The travel or opening angle is measured by the pick-up lever connected to a magnet and an AMR sensor installed in the hous-ing.The motion of the pick-up lever causes the direction of the magnetic field to change.This change is sensed by the AMR sensor.The microprocessor determines the momentary valve position from this information.
When a deviation occurs,the actuator is pressurized or vented. If required,the changes in the signal pressure can be slowed down by a volume restriction.
The i/p module(6)is supplied with a constant upstream pressu-re by the pressure regulator(8)to make it independent of the supply air pressure.Operation
A user-friendly,intuitive concept using three capacitive keys and a LCD has been developed:Users select parameters by touching the arrow keys and confirm the settings with the confir-mation key.In the menu,all parameters are listed in one level, meaning there is no need to search through submenus.All pa-rameter settings can be read and changed on site.
All values are displayed on the LCD.The reading direction of the LCD can be rotated by 180°.
2T8394EN
Table 1·Technical data
3T8394EN
Positioner attachment
The Type 3725Electropneumatic Positioner can be attached di-rectly to the Type 3277 Actuator over a connection block.
When attached to the Type 3277-5Actuator (120cm2),the sig-nal pressure is routed over an internal bore in the actuator yoke to the actuator.
In actuators with fail-safe action “Actuator stem retracts”and in actuators with effective diaphragm areas of 240cm2or larger,the signal pressure is routed to the actuator over ready-made external piping.
Ordering text
Type 3725 Positioner
–Without pneumatic connecting rail (only for direct attachment to Type 3277 Actuator)
–Direct attachment to Type 3277 Actuator (120 to 700 cm2)–Attachment according to IEC 60534-6-1 (NAMUR)–Attachment to rotary actuators acc. to VDI/VDE 3845–Attachment to Type 3278 Rotary Actuator (160/320 cm2)–With pneumatic connecting rail G ?–With pneumatic connecting rail ? NPT
–Without/with pressure gauge up to max. 6 bar
T 8394
EN
SAMSON AG ·MESS- UND REGELTECHNIK
Weismüllerstra?e 3·60314 Frankfurt am Main · Germany Phone: +49 69 4009-0·Fax: +49 69 4009-1507Internet:http://www.samson.de
2012-02
Summary of explosion protection certificates (issued)
Article code
II 2G Ex ia IIC T4according to ATEX
1
