变频器输出电抗器（1%压降）
1、作用
◆降低电机的噪音，降低涡流损耗。
◆降低输入高次谐波造成的漏电流。
◆用于平滑滤波，降低瞬变电压dv/dt，延长电机寿命。
◆保护变频器内部的功率开关器件。
2、
技术参数
1、额定工作电压：380V/50Hz或660V/50Hz
2、额定工作电流：5A至1600A@40℃
3、抗电强度：铁芯-绕组3000VAC/50Hz/5mA/10s无飞
弧击穿(工厂测试)
4、绝缘电阻：1000VDC绝缘阻值≥100MV
5、电抗器噪音：小于65dB（与电抗器水平距离点
1米测试）
6、防护等级：IP00
7、绝缘等级：F级以上
8、产品执行标准：IEC289:1987电抗器
GB10229-88
电抗器(eqv IEC289:1987)
JB9644-1999
半导体电气传动用电抗器
出线电抗器型
号变频器
调速器
功率KW
额定
电流
（A）
外形尺寸
长*宽*高
mm
安装
尺寸
mm
绝缘
等级
压
降
孔
径

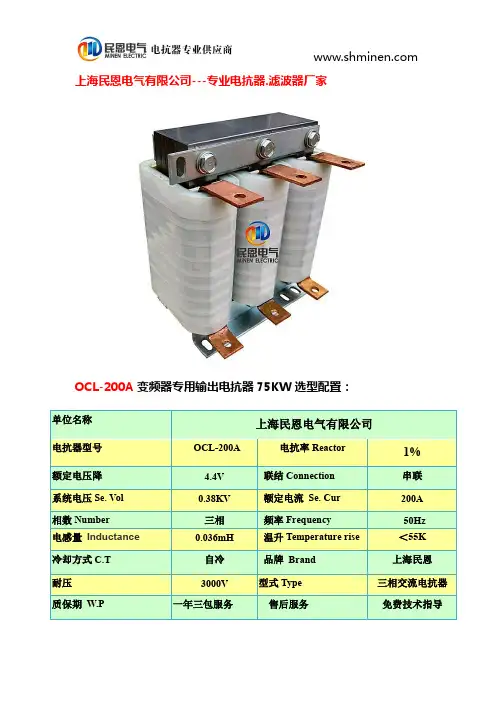

OCL-80.75(1.5)8140*80*14075*60F，H1%6 OCL-10 2.510140*80*14075*60F，H1%6 OCL-10 3.7(4.0)10140*80*14075*60F，H1%6 OCL-15 5.515140*80*14075*60F，H1%6 OCL-207.520170*130*13578*75F，H1%6 OCL-301130170*130*13578*75F，H1%6 OCL-401540210*130*170112*75F，H1%8 OCL-5018.550210*130*170112*75F，H1%8 OCL-602260210*130*170112*75F，H1%8 OCL-803080210*160*170112*90F，H1%8 OCL-11037110210*160*170112*90F，H1%8 OCL-12045120210*160*170112*90F，H1%8 OCL-150*********200*210133*120F，H1%10 OCL-20075200240*200*210133*120F，H1%10 OCL-25090250300*220*240172*130F，H1%10 OCL-280110280300*220*240172*130F，H1%10 OCL-300132300310*230*250190*130F，H1%10 OCL-400160400320*230*270190*130F，H1%10 OCL-450187450330*240*270210*135F，H1%10 OCL-500200(220)500330*250*270210*135F，H1%10
OCL-600250(280)600340*240*290210*155F，H1%12 OCL-800315800315*270*300210*155F，H1%12 OCL-10004001000390*250*360245*160F，H1%12
