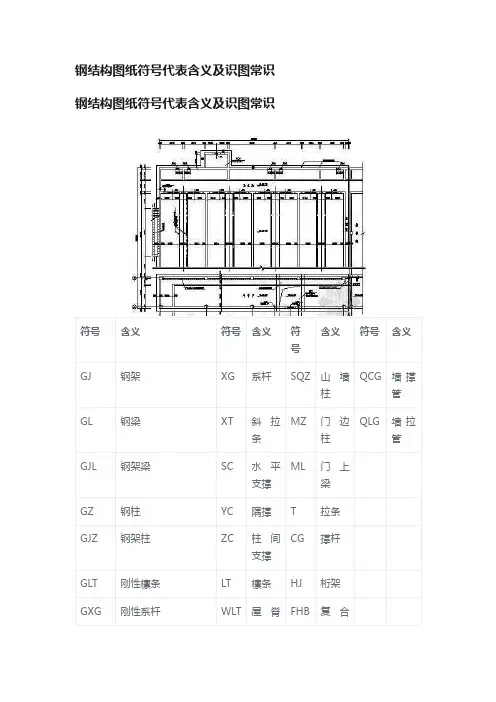

钢结构中代表含义及识图常识

钢结构常用的一些符号 GJ钢架

GL钢架梁或GJL钢架梁

GZ钢架柱或

GJZ钢架柱

XG系杆

SC水平支撑

YC隅撑

ZC柱间支撑

LT檩条

TL托梁

QL墙梁

GLT刚性檩条

WLT屋脊檩条

GXG刚性系杆

YXB压型金属板

SQZ山墙柱 XT斜拉条

MZ门边柱

ML门上梁

T拉条

CG撑杆 HJ桁架 FHB复合板 YG：压杆或是圆管（从材料表中分别） XG：系杆 LG：拉管 QLG：墙拉管QCG：墙撑管 GZL直拉条 GXL斜拉条序号代号名称 1 B板 2 WB屋面板 3 KB空心板 4 CB槽形板 5 ZB折板 6 MB密肋板 7 TB楼梯板 8 GB盖板或沟盖板 9 YB挡雨板或檐口板 10 DB吊车安全走道板 11 QB墙板 12 TGB天沟板 13 L梁 14 WL屋面梁 15 DL吊车梁 16 QL圈梁 17 GL过梁 18 LL连系梁 19 JL 基础梁 20 TL楼梯梁 21 LT檩条 22 WJ屋架 23 TJ托架 24 CJ天窗架 25 KJ框架26 GJ钢架 27 ZJ支架 28 Z柱 29 J基础 30 SJ设备基础 31 ZH 桩 32 ZC柱间支撑33 CC垂直支撑 34 SC水平支撑 35 T梯 36 YP雨蓬 37 YT阳台 38 LD梁垫 39 M预埋件 40 TD天窗端壁 41 W钢筋网 42 G钢筋骨架

1、GJ：刚架、又称钢架剖面图

2、GL：钢梁

3、CL：次梁

4、SC：水平支撑、又称刚性支撑和剪刀支撑

5、XG：水平系统、梁（柱）间系杆

6、ZC：柱间支撑

7、PL：钢板、PL2也就是代表2mm厚钢板

8、TL：托梁、刚性托梁

9、LT：檩条/ GLT 刚性檩条

10、PIP：管材

11、GTG：檐沟（天沟）水沟

12、LaT：C型钢拉条、檩条间圆钢拉条

13、门窗符号的含义

14、DK1512表示洞口宽度1500毫米，高度1200毫米

15、MK1927表示门口宽度1900毫米，高度2700毫米

16、MZ 门边柱

17、ML 门上梁

18、GM：彩钢门

19、GMF：钢木门、钢门

YC代表檩条与梁柱间的隅撑。LS 螺栓
