目前多采用预制或现浇钢筋混凝土楼梯。
楼梯由梯段(包括踏步和斜梁)、平台(包括平台板和平台梁)和栏板(或栏杆)等部分组成。
楼梯的构造比较复杂，一般需另画详图，以表示楼梯的类型、结构形式、各部位尺寸及装修做法，是楼梯施工放样的主要依据。
楼梯详图反映了楼梯的布置形式、结构形式以及踏步、栏杆扶手、防滑条等详细构造、尺寸和装修做法。楼梯详图楼梯平面图、楼梯剖面图以及踏步、栏杆扶手、防滑条的构造详图。
一、楼梯平面图
（一）形成
楼梯平面图是运用水平剖视图方法绘制的，楼梯平面图是楼梯某位置上的一个水平剖面图。剖切位置与建筑平面图的剖切位置相同（其剖切位置设在休息平台略低一点处，剖切后向下所作的投影）。楼梯平面图主要反映楼梯的外观、结构形式、楼梯中的平面尺寸及楼层和休息平台的标高等。原则上有几层，需绘制几层平面图，除首层和顶层平面图外，若中间各层楼梯做法完全相同，可作出标准层楼梯平面图。在一般情况下，楼梯平面图应绘制三张，即楼梯底层平面图、中间层平面图和顶层平面图。如图下图1所示
（二）表达内容：
1、楼梯平面图中应标注的尺寸有：楼梯间的开间与进深尺寸、休息平台尺寸、楼梯段与楼梯井尺寸、楼梯栏杆扶手的位置尺寸、楼梯间的楼地面和休息平台的面标高尺寸、上下楼梯的步级数，并标注定位轴线。
2、节点详图应标注详图索引符号，在底层楼梯平面图中应标出楼梯剖面图的剖切位置符号和剖视方向。
3、书写楼梯平面图的名称和绘图比例。
图1楼梯各层平面图

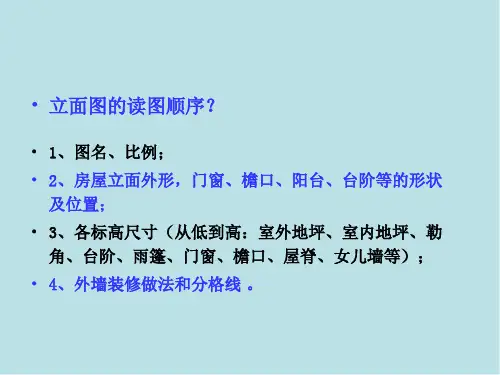

下面以图2为例，说明楼梯平面图的识读步骤：
了解楼梯在建筑平面图中的位置及有关轴线的布置，位于平面中的3～4轴
了解楼梯的平面形式和踏步尺寸：该楼梯形式为两跑楼梯，踏面宽为300mm
了解楼梯间各楼层平台、休息平台面的标高：楼层平台标高分别为3m、6 m、9 m、12 m、15 m、18 m ；休息平台面的标高分别为1.5 m 、4.5 m 、7.5 m 、10.5 m 、13.5 m 、16.5 m等。
了解中间层平面图中三个不同梯段的投影
了解楼梯间墙、柱、门、窗的平面位置、编号和尺寸
了解楼梯剖面图在楼梯底层平面图中的剖切位置
楼梯规范 1.踏步设计 1.1 楼梯踏步宽度b加高度h，宜为b+h=450mm，b+2h》600mm。踏步高度、宽度具体规定详见下表。 1.2 楼梯每一梯段的踏步高度应一致，当同一梯段首末两级踏步的楼面面层厚度不同时，应注意调整结构的级高尺寸，避免出现高低不等；相邻梯段踏步高度、宽度宜一致，且相差不宜大于3mm。 1.3 楼梯踏步应采取防滑措施。防滑措施的构造应注意舒适与美观，构造高度可与踏步平齐、凹入或略高（不宜超过3mm）；老年建筑的疏散楼梯踏步前缘宜设防滑条，并应具有警示标识（可采用和踏面不同颜色的防滑条，宽度不宜大于10mm）。踏步的起、终端应设局部照明。 2.梯段设计 2.1 楼梯梯段净宽是指完成墙面至扶手中心线之间的水平距离或两个扶手中心线之间的水平距离。 2.2 每一梯段的踏步不应超过18级，亦不应少于3级。 2.3 疏散用室外楼梯梯段净宽不应小于0.90m。 2.4 楼梯休息平台的最小宽度不应小于梯段净宽度。梯段改变方向时，扶手转向端处的休息平台最小宽度不得小于1.20m，当有搬运大型物件需要时应适
量加宽；连续直跑楼梯的休息平台宽度不应小于1.10m。楼梯梯段和休息平台的最小净宽度要求详见《全国民用建筑工程设计技术措施/规划·建筑·景观（2009年版）》 2.5 楼梯休息平台上部及下部过道处的净高不应小于 2.00m，梯段净高不宜小于2.20m，且包括每个梯段最高和最低一级踏步的前缘线0.30m的前方范围量至上方突出物下缘间的垂直高度，详见图《全国民用建筑工程设计技术措施/规划·建筑·景观（2009年版）》 2.6 框架结构楼梯间的梯段宽度设计： 1）框架梁、柱凸出在楼梯间内时，除框架柱在楼梯间四角外，梯段和休息平台的净宽应从凸出部分算起； 2）框架梁底距休息平台地面高度小于2.00m时，应采取防碰撞的措施。如设置与框架内侧面齐平的平台栏杆（板）等，休息平台的净宽从栏杆（板）内侧算起，详见图《全国民用建筑工程设计技术措施/规划·建筑·景观（2009年版）》 楼梯坡度，不应大于30°。（《中小学校设计规范》GB50099-2011第 楼梯两梯段间楼梯井净宽不得大于0.11m，大于0.11m时，应采取有效的安全防护措施。两梯段扶手间的水平净距宜为0.10m~0.20m。（《中小学校设计规范》GB50099-2011第 室内楼梯的每梯段净宽不应小于1.40m，踏步高度不应大于0.16m，踏步宽度不应小于0.28m（《商店建筑设计规范》JGJ48-88第 3.扶手、栏杆（板）的设计 3.1 楼梯至少于一侧设置扶手。梯段净宽度达三股人流时应两侧设扶手；达四股人流时，宜加设中间扶手。 3.2 室内楼梯扶手高度：自踏步前缘算起，不宜小于0.90m；靠梯井一侧水平长度超过0.50m时，其高度不应小于1.05m。 3.3 室外楼梯临空处应设置防护栏杆，栏杆离楼面0.10m高度内不宜留空。临空高度在24m以下时，栏杆高度不应低于1.05m；临空高度在24m及24m以上时，栏杆高度不应低于1.10m。疏散用室外楼梯栏杆扶手高度不应小于1.10m。 注：栏杆高度应从楼地面至栏杆扶手顶面垂直高度计算，如底部有宽度大于
结构施工图的绘制方法 施工图是工程师的“语言”,是设计者设计意图的体现,也是施工、监理、经济核算的重要依据。结构施工图在整个设计中占有举足轻重的作用,切不可草率从事。 对结构施工图的基本要求是:图面清楚整洁、标注齐全、构造合理、符合国家制图标准及行业规范,能很好地表达设计意图,并与计算书一致。 通过结构施工图的绘制,应掌握各种结构构件工程图表的表达方法,会应用绘图工具手工绘图、修改(刮图和校正,同时能运用常用软件通过计算机绘图和出图。 10.1.2 结构施工图的绘制方法 钢筋混凝土结构构件配筋图的表示方法有三种: 一、详图法。它通过平、立、剖面图将各构件(梁、柱、墙等的结构尺寸、配筋规格等“逼真”地表示出来。用详图法绘图的工作量非常大。 二、梁柱表法。它采用表格填写方法将结构构件的结构尺寸和配筋规格用数字符号表达。此法比“详图法”要简单方便得多,手工绘图时,深受设计人员的欢迎。其不足之处是:同类构件的许多数据需多次填写,容易出现错漏,图纸数量多。 三、结构施工图平面整体设计方法(以下简称“平法”。它把结构构件的截面型式、尺寸及所配钢筋规格在构件的平面位置用数字和符号直接表示,再与相应的“结构设计总说明”和梁、柱、墙等构件的“构造通用图及说明”配合使用。平法的优点是图面简洁、清楚、直观性强,图纸数量少,设计和施工人员都很欢迎。为了保证按平法设计的结构施工图实现全国统一,建设部已将平法的制图规则纳入国家建筑标准设计图集,详见《混凝土结构施工图平面整体表示方法制图规则和构造详图》(GJBT-51800G101(以下简称《平法规则》。“详图法”能加强绘图基本功的训练;“梁柱表法”目前还在广泛应用;而“平法”则代表了一种发展方向。毕业设计时宜在掌握各种方法的基础上有所侧重。 10. 2 结构施工图绘制的具体内容
楼梯绘制流程WORD版本 更新时间2012年7月15日 一读懂楼梯建筑图 我认为想画好楼梯的结构图，必须先读懂楼梯的建筑图，由于建筑设计在整个设计中的"龙头"地位，后续所以的设计专业都要以它为设计的依据，所以读懂楼梯建筑图对于画好楼梯结构图纸非常关键 究竟什么是建筑图，我们该怎么定义它呢？我觉得啊，个人看法，一种事物，当然我们不懂它的定义时，可以去查书查资料也可以去无所不能的百度，但是你会发现那些定义都是非常晦涩的字眼，大家一定要弄懂之后务必用自己的理解再给它一个你自己认为合理的定义，只有这样你对它的印象才会印在你的脑子而不是那些晦涩的文字定义。 我对建筑平面图的理解是---它是建筑物在装修完成后对每一层的楼梯向上某一跑梯段标高处剖切后的俯视图，我的理解建筑图的实质就是剖面后的俯视图，下面结合我正在做的案例来说明，看图 A 地下室楼梯建筑平面图
B 一层楼梯建筑平面图 C 二层楼梯建筑平面图
D 三层（本案例的顶层）楼梯建筑平面图 E 楼梯建筑剖面图 我们知道楼梯是一个立体空间结构所以想弄明白楼梯就必须结合平面图和剖面图来一起看
大家在看图的时候会发现一个符号这叫剖断线表示该平面图被剖到的部位我们结合A图和E图此案例为四跑楼梯A图表示在该层（地下一层）中第三跑梯段标高处被剖断线剖切并俯视得出来的图再结合B图和E图B图表示该层（首层）中第三跑梯段标高处被剖断线剖切并俯视得出来的图 在此大家注意A、B有不同A图剖断线只有一边有楼梯而B图剖断线两边都有楼梯大家想想为什么大家注意到“俯视”这个词A图为底层所以俯视下去什么也没有而B 图为1层下面还有地下一层所以它在本层楼梯第三跑处被剖断后俯视仍然能看见下一层的楼梯但是实质上剖断线两边的楼梯的层数是不在一个平面内的这个大家要理解我人比较笨花了很多时间才看懂楼梯建筑平面图与剖面图的关系一点粗浅的经验分享下下面是C图和B图差不多最后看D图这是本案例顶层楼梯建筑平面图这一层没有向上的梯段了但是我们任然可以按照我对建筑平面图的理解向本层楼梯向上某一跑梯段标高处剖切后俯视但是顶层没有向上梯段所以该层楼梯建筑平面图没有剖断线，这就对应上了另外还有上下标识的箭头和文字不过我觉得只要看懂了上面所说的理解上下箭头和标识是非常容易这里就不做说明了这是建筑图纸中对于楼梯的表示方法我们画楼梯结构图时也可以借鉴其表示方法这个在后面楼梯结构绘图会说到 二初识楼梯的结构构成 认识楼梯的结构组成和楼梯的结构图表示方法，一定不能不看图集03G101-2混凝土板式楼梯的图集（因为板式楼梯较多，暂时先介绍板式楼梯，另外就是梁式楼梯本人不甚清楚暂无能力介绍。。）最常见的板式楼梯结构形式有以下四种。 AT型楼梯BT型楼梯
4 施工图设计 4.1 一般要求 4.1.1 施工图设计文件 1 合同要求所涉及的所有专业的设计图纸（含图纸目录、说明和必要的设备、材料表，见4.2-4.8节）以及图纸总封面。 2 合同要求的工程预算书。 注：对于方案设计后直接进入施工图设计的项目，若合同未要求编制工程预算书，施工图设计文件应包括工程概算书。 4.1.2 总封面应标明以下内容： 1 项目名称； 2 编制单位名称； 3 项目的设计编号； 4 设计阶段； 5 编制单位法定代表人、技术总负责人和项目总负责人的姓名及其签字或授权盖章； 6 编制年月（即出图年、月）。 4.2 总平面 4.2.1 在施工图设计阶段，总平面专业设计文件应包括图纸目录、设计说明、设计图纸、计算书。 4.2.2 图纸目录 应先列新绘制的图纸，后列选用的标准图和重复利用图。 4.2.3 设计说明 一般工程分别写在有关的图纸上。如重复利用某工程的施工图图纸及其说明时，应详细注明其编制单位、工程名称、设计编号和编制日期；列出主要技术经济指标表（表3.3.2，此表也可列在总平面图上）。 4.2.4 总平面图 1 保留的地形和地物。 2 测量坐标网、坐标值。 3 场地四界的测量坐标（或定位尺寸），道路红线和建筑红线或用地界线的位置。 4 场地四邻原有及规划道路的位置（主要坐标值或定位尺寸），以及主要建筑物和构筑物的位置、名称、层数。 5 建筑物。构筑物（人防工程、地下车库、油库、贮水池等隐蔽工程以虚线表示）的名称或编号、层数、定位（坐标或相互关系尺寸）。 6 广场、停车场、运动场地、道路、无障碍设施、排水沟、挡土墙。护坡的定位（坐标或相互关系）尺寸。 7 指北针或风玫瑰图。 8 建筑物、构筑物使用编号时，应列出"建筑物和构筑物名称编号表"。 9 注明施工图设计的依据、尺寸单位、比例、坐标及高程系统（如为场地建筑坐标网时，应注明与测量坐标网的相互关系）。补充图例等。 4.2.5 竖向布置图 1 场地测量坐标网、坐标值。 2 场地四邻的道路、水面、地面的关键性标高。 3 建筑物、构筑物名称或编号、室内外地面设计标高。 4 广场、停车场、运动场地的设计标高。 5 道路、排水沟的起点、变坡点、转折点和终点的设计标高（路面中心和排水沟须及沟底）、纵坡度、纵坡距、关键性坐标，道路表明双面坡或单面坡，必要 时标明道路平曲线及竖曲线要素。 6 挡土墙、护坡或土坎顶部和底部的主要设计标高及护坡坡度。 7 用坡向箭头表明地面坡向，当对场地平整要求严格或地形起伏较大时，可用设计等高线表示。 8 指北针或风玫瑰图。 9 注明尺寸单位、比例、补充图例等。 4.2.6 土方图 1 场地四界的施工坐标。 2 设计的建筑物、构筑物位置（用细虚线表示）。

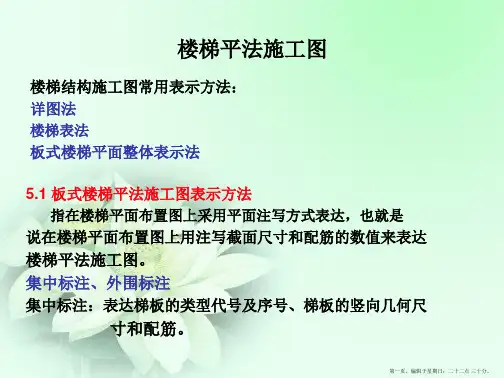

楼梯平法施工图相关计算公式汇总 板式楼梯平法施工图表示方法 指在楼梯平面布置图上采用平面注写方式表达，也就是说在楼梯平面布置图上用注写截面尺寸和配筋的数值来表达楼梯平法施工图。 包括：集中标注、外围标注 集中标注：表达梯板的类型代号及序号、梯板的竖向几何尺寸和配筋。 外围标注：表达梯板的平面几何尺寸和楼梯间的平面尺寸。 绘制板式楼梯平法施工图时，尚需在图中绘制楼梯竖向布置简图，标注的内容包括各跑梯板类型代号及序号、各层梯板类型代号及序号、楼层平台板代号及序号、层间平台板代号及序号、梯梁楼层结构标高、层间结构标高等。 板式楼梯类型及特征 1.板式楼梯类型 主要有两组共11种类型 第一组有5种类型：AT、BT、CT、DT、ET 第二组有6种类型： FT、GT、HT、JT、KT、LT 2.板式楼梯特征 第一组： （1）AT~ET每个代号代表一跑梯板。梯板主体为踏步板，此外还包括低端平板、高端平板和中位平板。 （2）AT型板全部由踏步段构成； BT型梯板由低端平板和踏步段构成； CT型梯板由踏步段和高端平板构成； DT型梯板由低端平板、踏步板和高端平板构成； ET型梯板由低端踏步板、中位平板和高端踏步段构成。 （3） AT~ET型梯板的两端分别以（低端和高端）梯梁为支座，采用该组板式楼梯的楼梯间内部既要设置楼层梯梁，也要设置层间梯梁，以及相应的平台板和层间平台板。
