1.目的

随着人们生活水平的提高,从车库直接回家已经成为趋势。地下室已经成为广大业主直接感受楼盘品质的重要区域。为更好的体现成都公司所建楼盘的品质和解决各项目在移交物业时没有参考标准的困惑,特制定本标准指引以供参考执行。

2.说明

?本标准包括3个部分:1、地下室土建部分;2、地下室电梯厅及辅厅部分(土建及安装交给装修单位的强制要求);3、地下室安装部分。

?修订周期:试行期为1年,1年后无修订内容则自行正式执行,若有修订内容则进行讨论增补、删减,确定后正式执行。本标准由成都公司工程管理部负责修

订、解释、执行。

?所有在2011年1月1日以后交付的项目都应该严格按照该标准执行。当该标准与项目的交付标准有冲突时须报工程管理部、设计部、成本部、客户中心讨论后

确定。

3.适用范围

本交付标准颁布生效后,适用于成都公司所有项目。

4.参考标准

1)建筑工程施工质量验收统一标准(GB50300-2001)

2)建筑工程施工质量评价标准(GB/T50375-2006)

3)建筑地面工程施工质量验收规范(GB50209-2002)

4)建筑涂饰工程施工及验收规程(JGJ/T29-2003)

5)地下建筑照明设计标准(CECS45-92)

6)建筑给水排水及采暖工程施工质量验收规范(GB50242-2002)

7)通风与空调工程施工质量验收规范(GB50243-2002)

8)建筑电气工程施工质量验收规范(GB50303-2002)

9)自动喷水灭火系统施工及验收规范(GB50261-96)

10)建筑给水排水设计规范(GB 50015-2003)

11)民用建筑电气设计规范(JGJ 16-2008)

12)采暖通风与空气调节设计规范(GB 50019-2003)

13)建筑设计防火规范(GB 50016-2006)

14)高层民用建筑设计防火规范(GB 50045-95)

15)《产品质量实测实量操作指引》 A3版

16)成都公司2010年交通设施采购标准

17)项目的交付标准

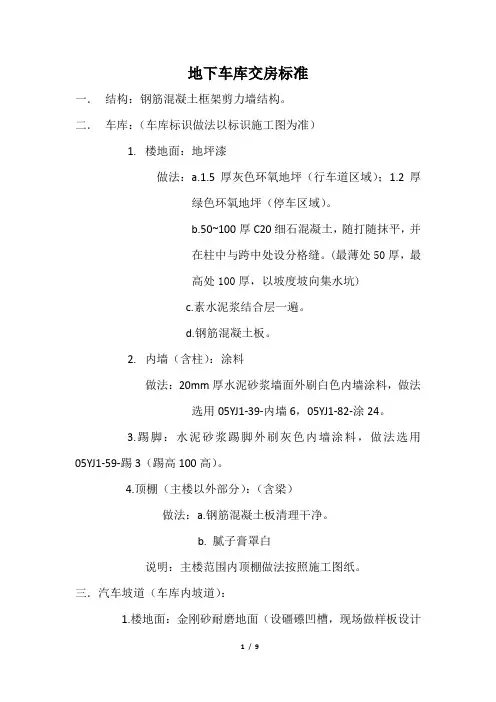

5.地下室土建部分交付标准

地下室地面

停车场(停车位、车道)图样客户需求:地面耐久、不起砂、平整、不积水、整洁

一般停车场控制要点:

1、面层采用强度不低于C20的商品细石混凝土原浆收面。

2、允许偏差:地面平整度≤5MM;踢脚线上口直线度≤

4MM;

高级停车场控制要点:

1、高级停车场适用于高级公寓或别墅区。

2、基层采用采用强度不低于C20的商品细石混凝土原浆收面。

3、基层允许偏差:地面平整度≤5MM;踢脚线上口直线度≤4MM;

4、面层采用环氧树脂地面或矿物材料进行表面固化处理。其它控制要点:

1、地下车库、车道严禁使用水泥砂浆收面。

2、砼地坪的强度必须达到设计要求,使用回弹仪进行测试。

3、砼地坪施工时必须采用原浆收面,表面的析水采用真空泵吸尽。

4、地下车库坡道、入口等其它会有雨水部位采用防滑地坪。

5、车道采用交通专用热熔涂料标示,标示线宽度15cm,厚度不小于1.0mm。见附录4

高级停车场

一般停车场车行道为环氧耐磨地坪,其它为砼地坪。

地下室坡道图样客户需求:防滑、耐久、平顺

控制要点:

1、采用水泥混凝土面层。表面横向切槽,间距50mm,

深度不少于5mm。

2、采用强度不低于C20的商品细石混凝土原浆收面。

3、禁止使用马牙错防滑做法。

地下室车位

停车位图样

控制要点:

1、停车位数量必须大于等于规划车位数量,严禁车位数

量小于规划数量。

2、车道采用交通专用热熔涂料标示,标示线宽度15cm,

厚度1.5mm。

3、停车位在车位底面前端中线位置标示车位编号,采用

环保型氯化橡胶漆冷涂。根据项目要求在车位正上方

挂40cm×25cm有机玻璃板标明车位编号。

4、车位后端安装车辆停放定位器,定位器材质采用橡

胶。

5、标示板按照附录3要求生产。

墙面、柱面涂料完成后,完成导向标识、护角等设施。

停车交通导视图样

控制要点:

1、当地下室单层停车位大于700个时,必须进行分区编

码,分区原则参照:A、车位集中;B、车位区域交通

流向完整;C、车位区域临近上楼通道;D、便于物业

管理。

2、车位分区应采用分色涂料清晰标示,依照设计方案实

施。

3、地下室宜设置灯箱指示标示,具体颜色及样式应根据

楼盘的特点进行深化设计。

4、禁止、警告、指示标示按规范要求安装。

5、出入口、楼栋号标示、限高标示、室内反光镜按照审

核图纸规范安装。

6、车辆流向标示采用热熔涂料分色标示清晰。

7、在各交通口、转弯口应设置减速带。

8、标示板按照附录3的要求生产。

地下室墙面、柱面

墙面、柱面图样控制要点:

1、地下室墙面、柱面严禁用白色涂料,根据项目特点由

设计确定具体实施方案。

2、地下室墙、柱装饰完成标准为涂料饰面,墙面表面平

整度允许偏差[0,4]mm;墙面垂直度允许偏差[0,

4]mm。

3、墙、柱面腻子采用内墙腻子,打磨后刷涂料,墙柱做

12cm砂浆踢脚线。

4、剪力墙涂饰,柱面涂饰统一收口于梁底同一标高。

5、墙、柱面涂料配套选用公司内墙涂料产品库中室内标

准型配套,满足基本的遮盖性、防潮防霉性和耐擦洗

性。

6、墙、柱面涂料完成后,完成相关导向标识、护角等施

工与安装。

7、车档、护角及减速带为橡胶制品,表面贴合成反光膜,

凸面镜为塑料镀膜产品。

地下室天棚

天棚图样控制要点:

1、采用清水模板、不抹灰工艺进行结构施工。天棚结构

水平度允许偏差[0,15]mm。

2、砼面平整,模板拼缝处平顺,砼高低差≤4MM,如超

过标准,需要进行填补和打磨。

3、外观无露筋、蜂窝、夹渣、疏松、裂缝、漏浆、渗漏,

无外露铁丝、模板碎屑等杂物。

4、梁板阴阳角方正,线条顺直,目测无明显歪斜。

5、墙面抹灰层至梁底或棚底的收口密实,收口线顺直,

无锯齿型外观缺陷。

6、对质量和外观缺陷的修补,应采用统一处理方案,如

防水腻子、水泥腻子等,保证混凝土顶棚面观感一致

性。

地下室设备房

各类设备房图样控制要点:

1、天棚交付标准为腻子刷白。

2、墙面为抹灰+腻子。配电房、发电机房、生活水泵房、

生活水箱房、消防水泵房墙面刮外墙腻子。

3、地面为水泥砂浆找平层,原浆压光。配电房、发电机

房、生活(消防)水泵房、生活水箱房铺地砖和砖踢

脚线。

地下室各类门

防火门、防火卷帘门图样控制要点:

1、地下室通道、井道所有防火门材质均为钢制;满足相

应的防火等级要求。进入电梯大堂通道防火门为钢质

带防火玻璃亮子门,必须满足防火设计要求;进入电

梯厅通道门应配置门禁系统及闭门器。

2、防火门应居门洞中安装;通道门不设置门槛;通道门

开向疏散方向;井道门外开。

3、所有防火门门框和门扇应设保护膜,验收前或交房前

由安装单位拆除。

4、防火卷帘门:兼备疏散通道功能的卷帘门应具备两步

关闭性能及二次升降功能(卷帘门关闭后,按钮盒任

意键可实现二次升降)产品具备手动、电动、自动功

能。钢制特级汽雾式防火卷帘门的喷淋系统需与消防

控制系统联动。

人防门图样控制要点:

1、封堵框预留按照人防图纸要求完毕,同时完成人防隐

蔽验收。

2、人防门安装牢固,开启灵活,操作杆灵活,关闭紧密

严实。

3、防锈漆及面漆施工光洁美观,厂家及人防标示及铭牌

清晰规范。

4、地坪标高与人防门标高不一致导致门无法开启,后剔

打地坪以便开启人防门。

6.地下室电梯厅及辅厅交付给装修单位强制标准

土建方面

地面、墙面、天棚、门洞、门图样需求:装修单位进场施工无需二次施工即可进行装修

控制要点:

1、地面的标高按照电梯厅内电梯的厅门门槛低2mm-5

mm为装饰施工完成面(地下室电梯厅地坪施工前应

会同装修设计明确地面装修做法及范围);

2、墙面:抹灰完成平整度要求墙面表面平整度允许偏差

[0,4]mm;墙面垂直度允许偏差[0,4]mm。电梯厅

内参照交付标准实施,其他参照土建交付控制要点。

3、天棚:参照土建交付标准的控制要点。

4、门洞:电梯厅门洞为避免出现“大小头”现象,抹完

灰后尺寸实测值与设计值的偏差程度合格标准:高度

偏差[-10,10]mm;宽度偏差[-10,10]mm;墙厚

偏差[-3,3]mm。

5、电梯厅装修区域宜分为四个部分:主厅(侯梯厅)、

辅厅(主厅外延区域)、入口门头、单元入口处导视

标牌。(该条要根据现场条件、消防疏散要求确定。)

安装方面

各类在电梯厅、辅厅的箱体、管线图样需求:安装设备应在满足功能使用的前提下,最大程度

满足装修要求。

控制要点:

1、为保证电梯厅装修品质,装修区域的吊顶完成高度不

宜低于2400mm,即要求该区域的各类设备、管线在

安装时应综合考虑,提前做好管线综合工作,保证吊

顶层高;

2、地下室电梯厅内各类管线、设备箱体宜暗装,对于无

法暗装的必须同装修设计师确定解决方案且不影响

装修品质。对于后期安装的管线如手机信号发射接收

装置应该提前考虑安装位置或提前预留,以免后期敷

设时破坏装修品质。

3、对于和地下室电梯厅联通的人防地下室房间,天花与

墙面只需涂料饰面,不做其他装饰处理,人防工程预

埋预留的各类管线、孔洞需处理干净、整洁,并做好

防腐防锈措施。

4、集水坑的设置应该尽量避开主通道,表面采用花纹钢

板覆盖。

7.地下室安装部分交付标准

地下室给水

保洁给水点图样控制要点:

1、给水点设置位必须有排水点(下层为人防区域的

必须设置人防防暴波地漏,地漏处设置滤网)。

2、给水点水龙头采用带内锁的水龙头。

3、给水点数量按照2500m2设一个,每层参照不少于3

个点考虑。

4、给水点安装高度750mm,建筑完成面为测算基准。

5、给水点及管道宜设置在车行通道柱背面。

生活给水管道及阀门图样

控制要点:

1、管道安装吊架及支架必须满足规范要求设置。

2、管道安装给水阀门的位置准确,开关严密、灵活。

3、变频供水的小区,每个单元装设单向阀,防止主

户水表反转。

4、每个单元必须安装有单独的总阀,室外供水管网

合理设置分区阀门,末端设自动排气阀,低端设

排空阀等。

5、明敷管和管道井应将管接口麻丝和管子口污物

清理感干净后,刷银粉漆二遍,并标明给水水流

方向和给水分区。见附录2

6、所有的给水管(含热水管)都经试压且符合规范

标准。所有的主给水管要有原始的冲洗记录。

给水管道均匀布置在吊架上,表面处理光洁。

地下室排水

地下室积水坑、排水沟图样

控制要点:

1、积水坑、排水沟不能设置在停车位内和车行道

上,易设置在车位后。不能规避须设置在车行道

路的排水沟必须采用角钢护边,排水沟水箅子采

用合成材料,积水坑采用花纹钢板,钢板下增加

加强钢筋保证其强度。

2、排水管道进入积水坑时的高度必须严格依照设

计要求。(防止积水倒流或排水不畅)

3、液位控制器或浮球阀调节调试满足排水要求。

4、排水管道进入排水沟时不能影响排水沟盖板施

工。

5、潜水泵安装按基础尺寸做好混凝土基础,同时预

埋好地脚螺栓,在安装前应对潜水泵和电机进行检查,各部分应完好无损,泵内应无杂物。将机组放在基础上,在底板和基础之间放成对楔垫,通过调整楔垫,找正泵的水平。调好后,拧紧地脚螺栓。

6、排水沟进入积水坑处设置滤网,滤网面积大于管

道截面积的3-4倍。

7、排水管道焊接处要求打磨光滑、平顺,管道需除

锈、刷2遍防锈漆和1遍银粉漆,最后标示出排水流向。见附录2 此图示意为积水坑在车位内,会对后期带来不便。排水沟设置在车位后部积水坑设置在车位后部

地下室排水管道图样

控制要点:

1、重力排水管道严禁转急弯或长距离缓坡(若因现

场条件限制必须缓坡,则需要在缓坡中部设置清

扫口)。

2、排水管道支架和吊架必须除锈后刷2遍防锈漆和

1遍银粉漆,并标明水的流向。见附录2

3、Y-P表示压力排水,P表示无压重力排水。

地下室地漏及排水设施图样控制要点:

1、地坪找坡必须根据地漏的设置进行,在地坪施工

前需要进行核定。地漏施工必须依照屋面地漏做

法施工。

2、在人防区域的楼板上设置的地漏必须是防暴波

地漏。

3、湿式报警阀和末端试水装置的位置,必须有地漏

或排水设施,保证调试和维护时的排水需求。必

须有效隔离或设置专用房间。

4、止回阀灵活有效。

地下室消防

车位处消火栓箱安装图样控制要点:

1、管道安装从消火栓上方平梁底转到消火栓箱背

后齐中垂直安装(每5米不超过10mm),管道从

底部进入消火栓箱体。

2、消火栓栓口距地高度为完成面1100mm。

3、消火栓箱体安装必须牢固,消火栓箱安装支架必

须进行防腐处理,面漆与管道面漆一致(建议为

银粉漆2遍)。

4、消火栓箱管道固定牢固。

5、消火栓按钮安装宜安装在柱子临箱体安装面。

6、消防控制阀门应设置在平行车位且便于操作的

位置,应保证在有车辆停放的情况下对各种阀门进行有效控制,及阀门的控制不应对车位的使用产生影响。

7、消火栓箱宜设置在车行通道柱背面。将消火栓水管从箱体背后下进,保证消防水管投影不在车位内。此图为侧面示意。

此图为正面示意,消火栓箱宜安装在车道背面。

消防消火栓及喷淋管道图样

控制要点:

1、立管和横管在穿越人防区域时必须在主体结构

施工时预留人防专用防暴套管,在穿越区内两侧

安装阀门,阀门手柄安装与墙面、楼板面垂直。

2、立管穿越楼层板的预埋穿楼板套管底部与楼板

底部齐平,套管上部必须高于楼板上部地坪面

20mm—50mm,套管与立管之间采用柔性阻燃防

水材料填实,留20mm空隙用砂浆封口。

3、立管安装应垂直,横管安装应顺直,施工前须用

扫线仪吊线,确保横管顺直,立管垂直。固定架

宜固定在柱、梁上,同时要考虑与其它专业系统

整合,建议考虑综合支架、吊架并保证管道的支

撑满足规范安全要求。

4、在通风管道上部的喷淋必须转到风管的下部中

心处下喷。

5、喷淋末端试水装置及湿式报警阀排水管应引引

至积水坑。湿式报警阀设置在车场时,应有防止

无关操作。

6、喷淋头离地面必须高于2.2米。

7、喷淋头为无吊顶安装及上喷时应加装集热盘。

8、管道的表面必须清理干净,再用银粉漆粉刷1遍,

管道表面应均匀、整洁。管道表面必须标明水的

流向、系统标号、系统分区等。见附录2 穿越人防区的人防做法

立管穿越楼板的套管在楼板的底面和上面。

水管在同一方向时采用综合支架,表面清理清洁后刷银粉漆1遍。

消防电子报警图样

控制要点:

1、报警探头底座安装必须牢固,报警线不应影响探

头的安装。同时报警线头应烫锡后牢固的接在底座接线端子上,分极性的须严格按照极性进行接

线,保证良好的电气联通。

2、消防电气敷设的管材必须采用钢管,在需要金属

软管连接的严格控制软管的长度不应大于

2000mm,大于2000mm须采用敷管。金属软管两头必须采用锁扣与桥架、转线盒紧密连接,锁扣内侧须用胶套与线缆隔离(确保穿线不会将线皮刮破,破坏电线的绝缘性。)。

3、报警按钮、消火栓按钮安装必须牢固,与地面垂

直,按钮的按键能便捷按下和恢复。

4、消防报警接线端子箱内的所有接线头都必须烫

锡且压接好线鼻子,在线头处套有线号,能清晰地标明各线路。按钮的底座接线

报警探头的底座接线

消防通风

防排烟管道图样

控制要点:

1、通风管道宜采用钢化玻璃材质,表面刷白。

2、通风管道的接口拼接部分要求采用防火密封胶

条,采用不锈钢螺栓紧固。

3、风管的壁厚符合规范要求,吊架、固定支架间距

符合规范要求,设置合理。(要避开风口)

4、风管电磁风阀阀体动作灵活,机械风口开启灵

活。

5、排风管道应保证管道底平,最不利点距离地坪高

度不应小于2200mm。

风管的接口做法

风机房图样

控制要点:

1、风机安装牢固,基础牢固,风机运行不摆动。

2、控制柜就地控制风机,距地面的高度应便于操作

人员操作(第一排的操作按钮离地1.8米左右为

宜)。

3、控制电源箱内双电源开关切换正常。

此图示意配电箱安装高度过高,造成操作人员

操作不便。

风机安装宜采用落地基础安装。

电气

照明图样控制要点:

1、照明灯具必须采用节能灯光源,有条件的采用

LED光源。

2、灯具照度标准参照附录1表1、表2。灯具安装设

置及数量分布要求所照明区域照度均匀且符合

规范要求。

3、灯具安装应严格按照室内灯具安装标准执行,地

下室灯具宜采用吊链式方式安装。

吊链外套PVC管

配电柜(箱)体图样控制要点:

1、配电箱宜采用明装,安装应牢固,距地高度统一,

便于维护、维修。落地安装宜采用砖砌基础。

2、配电柜(箱)体的进出线路的配管必须横平竖直,

排布整齐规范。当存在管路进水对箱体产生安全

隐患时,应采用下进下出的方式。

3、配电柜(箱)体内的电气元件安装应牢固,一次

配线规范且接线良好。配电柜(箱)外观漆面完整,柜体内配线图纸完整清晰。

4、配电柜(箱)体内进出线标示明确,接线牢靠,

电气连通性能良好,接地、接零良好。进出线回路标示明晰。

进出管线横平竖直砖砌基础

进出线回路标示清晰

配电房、变压器房图样控制要点:

1、配电房内有自动通风系统,干式变压器有超温报

警器(报警信号引至控制中心)、风机散热装置。

2、高低压配电室、变压器房、发电机房地坪应高于

周边排水位,正上方及周围没有浸水、渗水、滴

漏可能,无给排水管道穿行。

3、变压器安装必须在槽钢底部安装减震垫(4层以

上含4层偶数)。

4、沿墙底300mm高度安装接地排,接地排刷黄绿油

漆。

5、有防止靠近危险设备的警戒线(宽度约10cm的红

色漆为警戒线),红色警戒线内铺绝缘垫。

6、配电室内居民用电为户表,其它性质的用电应能

够独立扣减。

7、设备的标志牌应装设齐全、正确、清晰。

8、电缆的固定、变曲半径、有关距离和单芯电力电

缆的金属护层的接线、相序排列等应符合要求。

9、电缆终端、电缆接头应按牢固,接地良好;电缆

支架等的金属部件防腐层应完好。

10、配电箱、柜门内侧张贴过胶后的电器原理图。接地排刷黄绿油漆

电缆沟内清洁,进出线缆整齐规范,一二次接线图图示清晰。红漆线划分通道和设备操作区

发电机房图样控制要点:

1、机油箱房间应设置防爆灯,发电机应配备两套蓄

电池(一用一备),如果发电机没有配备充电器

模块,需另配备浮充充电器,发电机的自动转换

柜应有自动及手动转换功能。

2、机组安装基础做减振措施,在发电机房安装高效

吸音板降低机房传出的噪音。

3、控制柜应设置市电断电测试按钮,送排风系统应

设置断电延时装置。

4、发电机房要有足够的通风,一般发电机房的出风

口面积是发电机散热器面积的1.5倍,机房的进

风口面积是发电机散热器的1.8倍。

5、发电机排烟管道做保温处理。

6、发电机组要有工作接地,油箱和共有管道要有防

静电接地措施。

7、机房隔音门设置隔音玻璃观察窗。防爆灯和防爆管道

发电机排烟管道要求做保温

消防控制中心、监控中心图样

控制要点:

1、照度应达到200Lux,应采用荧光灯管。

2、消防控制中心、监控中心的电源应为双电源,保

证应急状态的供电可靠性。

3、消防控制中心和监控中心宜设置在一起。

4、监控中心应设置背景音乐监听音响和半球摄像

机,摄像机监控范围为操作台区域。

5、消控中心、监控中心的地板应采用全钢防静电地

板,地板钢龙骨应与控制中心的接地排可靠接

地。

6、控制中心的EPS柜的主备用电源切换必须可靠。

7、按面积配置空调。预留1个网络接口、2个电话接

口。

钢质防静电地板和后备电源
