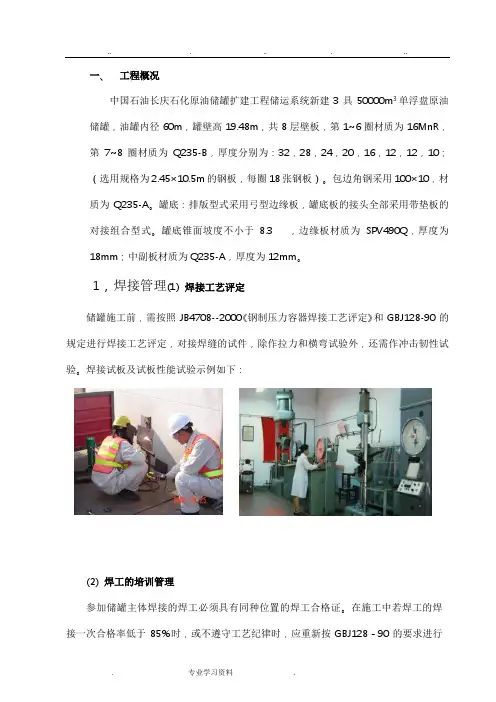

一、 工程概况
中国石油长庆石化原油储罐扩建工程储运系统新建3具50000m 3单浮盘原油储罐，油罐内径60m ，罐壁高19.48m ，共8层壁板，第1~6圈材质为16MnR ，第7~8圈材质为Q235-B ，厚度分别为：32，28，24，20，16，12，12，10；（选用规格为2.45×10.5m 的钢板，每圈18张钢板）。包边角钢采用100×10，材质为Q235-A 。罐底：排版型式采用弓型边缘板，罐底板的接头全部采用带垫板的对接组合型式。罐底锥面坡度不小于8.3 ，边缘板材质为SPV490Q ，厚度为18mm ；中副板材质为Q235-A ，厚度为12mm 。
1，焊接管理(1) 焊接工艺评定
储罐施工前，需按照JB4708--2000《钢制压力容器焊接工艺评定》和GBJ128-90的规定进行焊接工艺评定，对接焊缝的试件，除作拉力和横弯试验外，还需作冲击韧性试验。焊接试板及试板性能试验示例如下：
(2) 焊工的培训管理
参加储罐主体焊接的焊工必须具有同种位置的焊工合格证。在施工中若焊工的焊接一次合格率低于85％时，或不遵守工艺纪律时，应重新按GBJ128－90的要求进行培训和考试，考试合格后方能重新参与主体焊接。若再有上述现象发生，则取消该焊工的施焊资格。
(3) 焊接材料管理
焊接材料应有质量合格证明。
焊接材料应设专人负责保管，并按规定进行烘干和使用。 焊接材料应按部位领用，焊材管理人员应作好记录。
焊接材料应保管在避风露，通风好，不潮湿的仓库内，湿度不大于60％。
(4) 焊接环境管理
在下列任何一种情况下如不采取有效措施不能进行焊接:
雪天或雨天。
手工焊时，风速超过8m/s；气电气焊时，风速超过2.2m/s。
大气相对湿度超过90％。
焊接环境气温：普通碳素钢低于－20℃时；低合金钢低于0℃时。
5.2 焊接施工
(1) 罐底焊接
由于自动焊焊接电流较大，自动焊直接焊接容易产生焊穿等影响质量的缺陷，因此罐底采用手工焊打底、自动焊填充。
自动焊机采用SW-24型埋弧自动焊机，中幅板焊丝选用Y-C，填充碎焊丝为YK-C，焊剂采用YF-15，收缩缝焊丝选用Y-E,焊剂选用NF-11H。为了控制焊接变形，罐底焊接采用自由收缩法，选用合理的焊接顺序和焊接工艺。
罐底垫板焊接时在走廊板和边缘板处预留收缩缝。
弓形边缘板由多名焊工对称分布采用手工电弧焊同时施焊，焊接前应设置龙门板加固。焊接时先焊外侧600mm范围，焊接时每层错开50-70mm，余下的焊缝在大角缝焊接后、收缩缝焊接前进行焊接。
中幅板焊接采用隔缝施焊法，先焊中幅长板，后焊边缘小板，先焊短焊缝，后焊长焊缝，初层焊道采用手工电弧焊分段退步焊接。手工打底时，采用分段退焊法，隔400mm 焊400mm，厚度5mm。埋弧自动焊前，要清除坡口内所有焊接缺陷及其它杂物，然后填充专用碎焊丝（YK-C），其厚度与坡口相平，最后采用埋弧自动焊机一次焊接成型。焊接时应注意焊丝的对准位置，随时调整，不能焊偏，否则易产生夹渣等缺陷。
收缩缝在罐底与罐壁连接的大角缝焊接完后施焊，采用数名焊工均匀分布同时施焊，初层焊接必须采用分段退焊。
大角缝应先焊内侧初层，再焊外侧焊缝，最后将内侧焊缝焊完。弓形边缘板及大角缝全部焊缝预热至100～150℃。
(2) 浮顶焊接
★焊接工艺确定
浮顶的焊接工艺应该是最大限度地减小焊后的波浪变形。由于浮顶板薄，焊缝密度大、交叉多，采用自由收缩法工艺，无法控制浮顶焊后波浪变形，焊后变形量非常大，局部凹凸可达300mm。本次施工采用“拘束收缩法”工艺，该工艺主要是将自由收缩
变为拘束收缩，大大减小了焊后波浪变形。
即浮顶底板铺设完成后找平，点焊成一个整体，在环板、隔板、桁架等全部安装固定完成后，浮顶底板被分割成一个个钢性的区域，再进行焊接，焊接收缩、焊后的波浪变形限制在固定的区域，整个浮顶的成型能得到很好的保证。
★焊接方法
采用CO2气体保护焊和手工焊相结合的焊接方法。焊丝选用H08A,焊条选用E4303。
★焊接顺序
待浮顶底板全部铺设完毕，找平不平处、将底板点焊成一个整体，先进行底板背面的间断焊，然后进行环板、隔板、桁架部位的焊接，待环板、隔板、桁架安装完成后，将底板分成5--7个同心圆，按照由里往外的顺序逐个同心圆焊接（焊接时保证每个同心圆焊接时外侧的同心圆已经形成），焊接时焊工均匀分布，采用隔缝焊接，焊接速度保持一致。底板及桁架焊接完成后，铺设浮顶顶板，按照排版图由里往外铺设，边铺设边找平，并完成和桁架、环板、隔板的焊接。整个浮顶组对完成后，焊接顶板正面，按照环板位置将顶板分成5--7个同心圆，由里向外逐个同心圆焊接，焊接时焊工均匀分布，采用隔缝焊接，焊接速度保持一致。
(3) 壁板纵缝焊接
★壁板纵缝焊接方式
壁板纵缝焊接方式采用CO2气体保护自动焊焊接（壁板厚度大于或等于12mm），厚度小于12mm的壁板采用手工电弧焊。
★焊接材料的选用
自动焊焊丝SPV490Q钢板选用EG-60，16MnR钢板选用EG-1，Q235-A钢板选用EG-1。CO2气体水份含量不超过0.025%（质量）。使用前经预热和干燥。
手工电弧焊焊条选用：SPV490Q钢板用L-60，16MnR钢板用E5016，Q235-A钢板E4303。
★壁板双面坡口自动焊时，先焊外侧后焊内侧。单面坡口单面焊接双面成型。第1节板下端约200mm用手工电弧焊焊接。其他采用自动焊焊接的壁板下端约50mm用手工电弧焊焊接。焊接时，纵缝上端设收弧板。
★焊接预热要求
SPV490Q钢板焊接时需均匀预热，采用氧—乙炔焰加热至规定预热温度，用测温笔测量。预热要均匀，预热温度t=100℃～125℃，加热范围不得小于焊缝中心两侧各三
倍板厚，且不小于100mm，焊接层间温度不低于预热温度。
16MnR钢板焊接预热要求：预热温度t=75℃～100℃，加热范围不得小于焊缝中心两侧各三倍板厚，且不小于100mm，焊接层间温度不低于预热温度。
★自动焊操作要点
焊枪组对要求：焊枪与壁板成5～30°角。板越厚角度应越大。焊丝伸长为45mm 左右，焊嘴距离铜滑块10～15mm。
冷却垫板位置不能偏斜，要正对焊缝，相邻垫板之间接触严密不留间隙。
焊枪的振幅在5～12mm之间，振动频率为80～100次/分，一般情况下，振幅大、频率应越快。振幅小时，振动频率可稍慢。
焊接过程中操作者焊完一段焊缝后，要观察表面成型情况是否良好，配合焊工在焊完一段长度后将垫板拆掉看背面成型、熔透是否良好并及时通知操作者以便调整焊枪位置、焊接工艺参数，以获得良好的焊道。
配合焊工在焊接过程中，要时刻注意垫板是否漏水，一旦出现漏水情况应立即通知操作者停止焊接，待修复垫板后再焊接。
收弧一定要在弧板上，收弧板上的焊接长度应大于20mm，防止端部缺陷留在主焊缝上。横缝焊接示例如下：
(4) 壁板横缝焊接
★壁板横缝焊接方式
横缝焊接采用埋弧自动焊焊接工艺。
★壁板横缝焊材的选用
SPV490Q钢板之间及SPV490Q和16MnR钢板之间焊丝选用Y-E,焊剂选用NF-11H,Q235-B钢板之间焊丝选用H-08A,焊剂选用HJ431（细颗粒），16MnR钢板之间及16MnR和Q235-A钢板之间选用H10MnSi，焊剂选用HJ434（细颗粒）。
★壁板横缝焊接顺序
埋弧自动焊均为双面焊，先焊内侧焊道，后焊外侧焊道，采用多层多道焊。手工电弧焊时，用行走小车配合，在内侧焊接，外侧待清根后焊接。
★壁板横缝清根
为了减少受热变形和焊接变形，横焊清根均用角向磨光机进行，以便保持坡口形状，利于自动焊接。
★壁板横缝焊接焊层要求
焊接时，4台焊机均匀布置。沿同一方向同时施焊，初层焊时，背面有配合焊工移动垫板，焊完一层后，对缺陷处进行修补，经确认无缺陷后，再进行下一层焊接。
★层间接头部位要求
层间接头部位应错开50mm以上。
★焊前预热方式
焊前预热由配合人员在焊接的另一侧用氧—乙炔焰烤把加热。加热部位在焊枪前方200～300mm处。根据板厚度不同确定烤把数量，保证预热温度。预热要均匀，预热温
度t=100℃～125℃，加热范围不得小于焊缝中心两侧各三倍板厚，且不小于100mm ，焊接层间温度不应低于预热温度。
★ 自动焊操作要点
● 焊枪组对要求：承托轮距坡口约为15mm ，焊枪角度与水平方向成35°角，焊丝伸长25mm 左右，焊丝对准位置为距板厚中心4～8mm 。
● 横缝埋弧自动焊初层焊道成型好坏是决定焊道质量的关键。初层焊道一般有如下三种情况：
图1所示焊道：熔深过大，成型不良，易产生高温裂纹、夹渣等缺陷。 图2所示焊道：熔透良好，成型美观，脱渣容易是理想焊道。
图3所示焊道：焊丝位置靠外，焊角过大，熔深不足，易产生夹渣等缺陷。 因此，在初层焊接时，一定要调整好焊枪的角度，位置及焊接速度，以便形成图2所示的良好焊道为下一层焊接创造有利条件。
● 焊接过程中，操作者要时刻注意观察焊道成型情况，及时调整焊接规范、焊枪角度、位置使焊接处于最佳状态，获得优良焊缝。
壁板自动焊接示例如下：
图1
图2
图3
6. 油罐焊接主要工序施工要领书
6.1 焊接材料选用
3
庆咸管道咸阳末站
10万方浮顶油罐焊接技术方案
中国石油天然气第一建设公司
咸阳项目部
1
T/P92钢焊接工艺方案设计 1 、T/P92钢焊接性简述 T/P92钢的标准化学成分和机械性能列入表1和表2。欧洲开发的新型马氏体耐热钢—E911钢属于T/P92钢。日本开发的新型马氏体耐热钢—NF616钢属于T/P92钢，已列入ASTM/ASME A 213 T91和ASTM/ASME A335 P92标准。 表1 T/P92钢的化学成分 表2 T/P92钢的机械性能 1.1 T/P92在T/P91钢的基础上加入了1.7%的钨（W），同时钼（Mo）含量降低至0.5%，用钒、铌元素合金化并控制硼和氮元素含量的高合金铁素体耐热钢，通过加入W元素，显著提高了钢材的高温蠕变断裂强度。在焊接方面，除了有相应的焊接材料，并由于W是铁素体形成元素，焊缝的冲击韧性有所下降外，其余对预热、层间温度、焊接线能量，待马氏体完全转变后随即进行焊后热处理以及热处理温度、恒温时间的要求都是比较相近的。 1.2 T/P92钢中有关C、S、P等元素含量低、纯净度较高，且具有高的韧性，焊接冷裂纹倾向大为降低，但由于其钢种的特殊性，仍存在一定的冷裂纹倾向，所以焊接时必须采取一些必要的预防措施。 1.3 T/P92钢中添加W元素，促进了δ铁素体的形成，使冲击韧性比
T/P91有所降低，所以焊缝的冲击韧性与其母材、HAZ和熔合线的韧性相比，也存在明显降低的问题。
1.4与T/P91钢相似，存在焊接接头热影响区“第四类”软化区的行为。焊接接头经过长期运行后，焊接断裂在远离焊缝区的软化带，此软化带强度明显降低。 2、 T/P92钢的应用 2.1 T/P92钢具有与T/P91优良的常温及高温力学性能。通过加入W 元素，显著提高了钢材的高温蠕变断裂强度，T/P92钢的工作温度比T/P91钢高，可达630℃。 2.2 T/P92钢中碳的含量保持在一个较低的水平是为了保证最佳的加工性能，高温蠕变断裂强度非常高，抗腐蚀性能好，提高了耐热钢的工作温度，减少了钢材的厚度，降低了钢材的消耗量，降低了管道热应力。在国内首台USC机组玉环电厂机组对主蒸汽管道的设计中，曾有两套方案，若采用P91钢材，其规格为φDn349×103mm；若采用P92钢材，由规格可减为φDn349×72mm。 2.3用于替代电厂锅炉的过热器和再热器的不锈钢（不锈钢焊接有严重的晶间腐蚀及与铁素体、珠光体钢等异种钢的焊接问题），用于极苛刻蒸汽条件下的集箱和蒸汽管道（主蒸汽和再热蒸汽管道），其热传导和膨胀系数也远优于奥氏体不锈钢。 2.4由于T/P92钢的含碳量低于T/P91钢材，是低碳马氏体钢，须在马氏体组织区焊接，其预热温度和层间温度可以大大降低，据国外资料研究，通过斜Y型焊接裂纹试验法测定的止裂预热温度为100-250℃左右。 3 、T/P92钢焊接接头质量的各种影响因素的分析 3.1影响T/P92焊接接头质量的主要因素及影响结果见表1

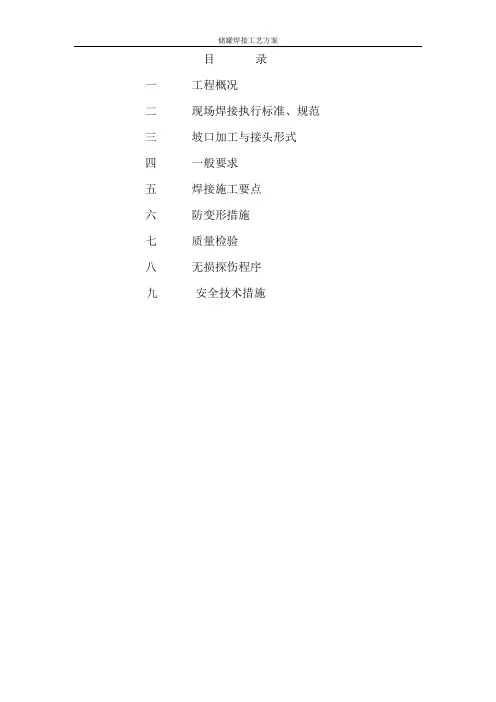

目录 一工程概况 二现场焊接执行标准、规范三坡口加工与接头形式 四一般要求 五焊接施工要点 六防变形措施 七质量检验 八无损探伤程序 九安全技术措施
