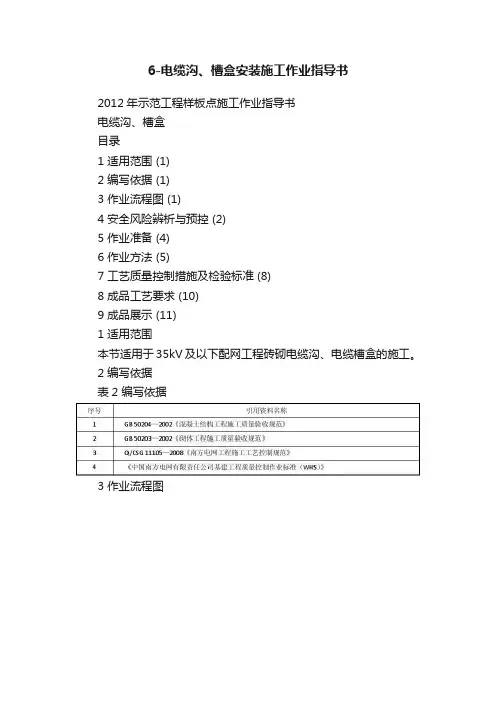

2012年示范工程样板点施工作业指导书
电缆沟、槽盒
目录
1 适用范围 (1)
2 编写依据 (1)
3 作业流程图 (1)
4 安全风险辨析与预控 (2)
5 作业准备 (4)
6 作业方法 (5)
7 工艺质量控制措施及检验标准 (8)
8 成品工艺要求 (10)
9 成品展示 (11)
1 适用范围
本节适用于35kV及以下配网工程砖砌电缆沟、电缆槽盒的施工。
2 编写依据
表2 编写依据
3 作业流程图
图3.1 电缆沟作业流程图
第 1 页共8 页
图3.2 槽盒作业流程图
4 安全风险辨析与预控
4.1 电缆沟、槽盒作业前，施工项目部根据该项目作业任务、施工条件，参照《电网建设施工安全基准风险指南》（下简称《指南》）开展针对性安全风险评估工作，形成该任务的风险分析表。4.2 按《指南》中与电缆沟、槽盒作业相关联的《电网建设安全施工作业票》（编码：DLTJ-01-01/01），结合现场实际情况进行差异化分析，确定风险等级，现场技术员填写安全施工作业票，安全员审核，施工负责人签发。
4.3 施工负责人核对风险控制措施，并在日站班会上对全体作业人员进行安全交底，接受交底的作业人员负责将安全措施落实到各作业任务和步骤中。
4.4 安全施工作业票由施工负责人现场持有，工作内容、地点不变时可连续使用10天，超过10天须重新办理作业票，在工作完成后上交项目部保存备查。
表4.1 作业任务安全基准风险指南
第 2 页共8 页
第 3 页共8 页
5 作业准备
5.1 作业前施工条件
表5.1 作业前施工条件
5.2 人员、主要工器具及仪器仪表配置
表5.2 人员、主要工器具及仪器仪表配置
第 4 页共8 页
6 作业方法
表6-1 电缆沟主要作业内容
第 5 页共8 页
6-2槽盒
表6-2 槽盒主要作业内容
第 6 页共8 页
第7 页共8 页
7 工艺质量控制措施及检验标准
7.1质量控制措施
7.1.1现场负责人应根据现场情况安排技术人员负责质量监控。
7.1.2作业人员必须熟悉工程作业流程和质量检验标准；技术岗位人员必须持有与作业相应、有效的上岗证。
7.1.3现场负责人在进行安全技术交底时必须详细介绍本作业质量控制要点、常见的质量通病及其防治措施。
7.1.4作业现场必须有经审核批准的设计图纸和施工方案，作业人员必须按图施工。
7.1.5施工质量检验一般按以下方式进行。质量检验一般采用三级检验制，施工队（组）对所施工的分项工程应进行100%的质量自检；项目部对所负责施工的分部工程和单位工程组织质量检查，复检比例不宜低于50%；公司对单位工程组织检查，抽检比例不宜低于20%。
7.1.6隐蔽工程施工完成以及全部工序作业完成（转序）时，必须提前24小时通知监理现场验收。
7.1.7混凝土浇筑施工，应提前24小时通知监理进行现场旁站。
7.2质量控制点
表7.2 电缆沟工程质量控制表
表7.2-2 电缆槽盒工程质量控制点表单
7.3检验标准
质量检验按《10kV～500kV输变电及配电工程质量验收与评定标准第8册：配网工程》中的要求执行。
第8 页共8 页
表7.3 质量检验表
0～10（0～8）mm
0～10（0～8）mm
+10～20（+8～15）mm
第9 页共8 页
8 成品工艺要求
符合设计要求，平直美观。盖板安装板缝紧密平直，无明显进水；沟底排水畅通，无明显积水。第10 页共8 页
9 成品展示
图8.1电缆沟图8.2电缆槽盒
第11 页共8 页
贵州省厦门至成都公路贵州境毕节至生机（黔川界） 高速公路第8合同段 （K75+530 ～K80+215） 横石梁隧道水沟电缆槽施工方案 编制： 复核： 审核： 编制单位：中铁二十局集团第二工程有限公司 毕生高速公路第8合同段项目经理部 编制日期：2014年6月10日
目录 一、编制依据和目的 0 1、编制依据 0 2、编制目的 0 二、适用范围 0 三、设计概况 0 四、施工要求 (1) 五、主要施工方法及技术措施 (2) 1、基底（面）处理 (3) 2、槽壁钢筋绑扎 (3) 3、模板安装 (4) 4、混凝土施工 (4) 5、脱模及养护 (5) 6、盖板铺装 (5) 六、人员和机具的配备 (5) 七、质量保证措施 (6) 八、安全保证措施 (6) 1、施工机具安全防护 (6) 2、施工用电 (7) 3、交通安全 (7) 4、危险物品使用 (7)
一、编制依据和目的 1、编制依据 ⑴厦门至成都公路贵州境毕节至生机（黔川界）段高速公路第八合同段（K75+530～K80+215）两阶段施工图设计第四册。 ⑵公路隧道施工技术方案 ⑶公路工程质量检验评定标准 ⑷施工现场实际情况及调研结果。 ⑸现有的施工技术水平、施工管理水平和机械设备配备能力及对横石梁隧道施工要求的理解 ⑹实施性施工组织设计。 2、编制目的 保证隧道水沟、电缆槽建成后达到铁路隧道的验收标准，满足隧道内防排水和铺设各种电力、通信电缆等设计要求。 二、适用范围 适用于横石梁隧道电缆槽施工 三、设计概况 毕生高速公路TJ8横石梁隧道为双侧水沟、双侧电缆槽。电缆槽位于边
墙侧，水沟置于路侧。电缆槽深度为60cm，宽度为60cm，水沟深度为20cm，宽度为26cm。在靠近隧道中线的水沟槽壁处设置钢筋（N1Φ 14@250mm、N2Φ10@250mm），以加强水沟槽身强度和结构整体性，电缆槽与水沟通过宽4cm的泄水槽连通（间距3～5m）。水沟、电缆槽设计图（图1）。 图1 水沟、电缆槽设计图 四、施工要求 隧道水沟和电缆槽是隧道防排水系统和电力、通信系统的重要组成部分。永寿梁隧道水沟、电缆槽施工主要包括施工准备，基底（基面）处理，槽壁钢筋、加强筋安装，模板安装、预埋件（综合接地、过轨管）安装，混
化马隧道水沟电缆槽施工方案 标段:LYS-4标 施工单位:中铁十三局集团有限公司 监理单位:北京铁研监理公司 工程名称:化马隧道 目录
一、编制依据、原则及范围 (1) 1.编制依据 (1) 2.编制原则 (1) 3.编制范围 (1) 二、施工概况 (1) 化马隧道全长12580米，我分部担负任务10346米水沟电缆槽施工任务，结合目前剩余工程量及工期要求，采用整体移动式模架结合组合钢模板进行施工水沟电缆槽,分三个工区、五个工作面进行施工,每个工作面两套移动模架，一套或两套组合钢模。采用单侧分段施工。 (1) 三、劳动力组织、设备及工器具 (1) 四、施工任务划分及工期安排 (2) 五、施工方法 (3) 六、施工步骤 (4) 1.测量放线 (4) 2.凿毛 (4) 3.基底清理、冲洗 (5) 4.钢筋绑扎 (5) 5.二衬侧壁泄水孔引出及排水管预埋 (6) 6.接地端子设置及二衬预留接地钢筋接入 (6) 7.过轨钢管设置 (8) 8.支立模板,混凝土施工 (8) 七、质量保证措施 (10) 八、安全及环保要求 (12)
隧道水沟电缆槽施工方案 一、编制依据、原则及范围 1.编制依据 ⑴新建铁路兰州至重庆线设计图。 ⑵国家、铁道部现行技术标准、施工规范及工程质量检验评定标准。 ⑶国家、铁道部、地方政府有关安全、环境保护、水土保持的规定、规则、 条例。 ⑷中铁十三局兰渝指挥部《LYS-4标施工组织设计》。 2.编制原则 ⑴遵循专业化队伍施工和综合管理相结合的原则，充分发挥专业人员和专 用设备的优势，采用综合管理，合理调配，科学安排各项施工程序，组织连续、均衡、紧凑有序地施工。 ⑵遵循新建铁路兰州至重庆线设计图的设计意图，确保施工质量。 3.编制范围 本施工方案适应于化马隧道双线无砟轨道隧道水沟电缆槽施工。 二、施工概况 化马隧道全长12580米，我分部担负任务10346米水沟电缆槽施工任务，结合目前剩余工程量及工期要求，采用整体移动式模架结合组合钢模板进行施工水沟电缆槽,分三个工区、五个工作面进行施工,每个工作面两套移动模架，一套或两套组合钢模。采用单侧分段施工。 三、劳动力组织、设备及工器具 根据本工序的施工特点，结合各工种的技术水平及质量要求，每施工作业队人员如下表1
路基浆砌片石排水沟施工作业指导书 排水沟工程分段施工，分段放样，根据路基中线及护坡道高程放出两侧坡角线，再根据边沟流水高程坡比及护坡道宽度，放出排水沟中线及边线，线位设好以后请监理检测，符合要求后再进行下道工序。 1、施工方法 （1）、护坡道碾压 在放好坡脚以后按护坡道高程将护坡道及边沟位置推平，振动压路机碾压2遍，以防止护坡道沉降。 （2）、沟槽开挖 护坡道碾压以后，放好边沟沟底沟沿边线，并用白灰在地上画出，利用人工配合挖掘机械开挖，自卸汽车运输，开挖至距设计尺寸10~15cm时，改以人工挖掘。人工修整至设计尺寸，不能扰动沟底及坡面原土层，不允许超挖。开挖清理完毕后，然后请监理检验。 （3）、片石砌筑 沟槽检验合格后，先用木桩每10米一处钉好砌石位置，挂好横断面线及纵断面线，即可按线砌筑，砌筑工艺要严格执行技术规范及招标文件的施工技术要求。 2、材料要求 （1）、石料选用厚度不小于15cm具有一定长度和宽度的片状石料，石料质地强韧、密实，无风化剥落、裂纹和结构缺陷，表面清洁无污染。 （2）、砂浆使用强制式拌和机现场拌和，材料使用中（粗）砂，且为河砂，过筛后机拌3~5min后使用。砂浆随拌随用，保持适宜稠度；在拌和3~5h使用完毕；运输过程或存贮过程中发生离析、泌水砂浆，砌筑前重新拌和；已凝结的砂浆不得使用。 （3）、施工现场不堆放不合格材料，废弃的材料及时清理出场。 3、沟体片石砌筑
排水沟采用挤浆法分层砌筑每分层高度10~15cm（2层卧片石）分层与分层间的砌筑砌缝应大致找平，各工作层应相互错开，不得贯通。较大的片石使用于下层且大面朝下，砌筑时选取形状及尺寸较为合适的片石，尖锐突出部分敲除，竖缝较宽时，在砂浆中塞以小石块，砌缝宽度不大于2cm，砌筑过程中要注意选用较大、较平整的石块为外露面和坡顶、边口，石块使用时应洒水湿润，若表面有泥土、水锈先冲洗干净，尤其下层砌及角隅石不能偏小，砂浆要饱满，石缝以砂浆和小碎石充填，片石不能竖立使用，石料挤浆要符合要求，不能紧贴无砂浆，宽度要一致，不能有假缝，当分几段同时砌筑时，相邻高差不大于1.2m，各段水平砌缝一致。砌筑中的三角缝不得大于20mm；各工作缝相互错开。若石块松动或砌缝开裂，要将石块提起，将垫层砂浆与砌缝砂浆清扫干净，然后将石块重铺砌在新砂浆上。在砂浆凝固前将外露缝勾好，勾缝深度不小于20mm，若不能及时勾缝，则将砌缝砂浆刮深20mm为以后勾缝做准备。所有缝隙均应填满砂浆。 4、沉降缝的设置 根据施工段长度以20m-50m分段砌筑并以10m~15m设置沉降缝，沉降缝用沥青麻絮或其它防水材料填充。 5、勾缝及养生 勾缝一律采用凹缝，勾缝采用的砂浆强度M7.5，砌体勾缝嵌入砌缝20mm深，缝槽深度不足时应凿够深度后再勾缝。每砌好一段，待浆砌砂浆初凝后，用湿草帘覆盖定时洒水养护，覆盖养生7~14d。养护期间避免外力碰撞、振动或承重。 6、检测 （1）、原材料检验 材料进场前，要提供片石、砂、水泥，样品报送监理、实验室，检验合格后才能进场，材料进场后要经监理现场检验合格才能使用。 （2）、砌筑砂浆要按实验室提供配合比搅拌采用搅拌机拌和，按要求做好试块，送实验室检测。 （3）、边沟检测 边沟砌石完成一段后，要按边沟检测评定标准进行线位、高程、平整度、断面尺寸、铺砌厚度等按要求检测评定，不符合要求，坚决返工。总之施工过程中，坚决保证质量，精益求精。
目录 1. 适用范围 (1) 2. 作业准备 (1) 3. 技术要求 (1) 4. 施工程序及工艺流程 (1) 5. 施工要求 (2) 6. 劳动组织 (6) 7. 材料要求 (6) 8. 设备机具配置 (6) 9. 质量控制及检验 (7) 10. 安全及环保要求 (7)
电缆槽施工作业指导书 1.适用范围 适用于改建铁路成都至昆明线峨眉至米易段*标管段内隧道工程电缆槽施工。 2.作业准备 2.1 内业技术准备 在开工前组织技术人员认真学习中铁五局成昆铁路实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。制定施工安全保证措施，提出应急预案。对施工人员进行技术交底，对参加施工作业人员进行上岗前技术培训，考核合格后持证上岗。 2.2 外业技术准备 施工作业层所涉及的各种外部技术数据收集。修建生活房屋，配齐生活、办公设施，满足主要管理、技术人员进场生活、办公需要。 3.技术要求 3.1在施工电缆槽槽身混凝土时要结合各种预埋管线图和预留洞室施工，保证预埋管线相通。 3.2为保证路面净宽，防止电缆槽槽身混凝土施工时模板发生变形或移动侵入路面宽度，在模板定位时可整体向两侧偏移5cm，但必须保证模板垂直、槽壁厚度和槽内净空尺寸。 3.3电缆槽槽身采用 C30 混凝土，盖板采用C35钢筋混凝土。 4.施工程序及工艺流程 4.1电缆槽施工工艺流程图
图 4-1 电缆槽施工工艺流程图 5.施工要求 5.1施工准备 5.1.1施工前，应由专业技术人员向现场施工员、作业人员进行技术交底，并确认人员、设备、材料、机具、作业环境满足正常作业的要求。 5.1.2清除仰拱填充施工时残留的杂物、积水。 5.2 施工工艺
绵遂高速隧道施工方案 狮子山隧道水沟、电缆沟施工方案 一、工程概况 1、工程概况 狮子山隧道长隧左线长554m（ZK93+502—ZK94+056）右线539m （K93+498—K94+037），属于中隧道。其中水沟长度为1093m,电缆沟长度为2186m。 二、施工方案、方法及工艺 （一）水沟、电缆沟 1、施工方法、工艺 （1）、施工放样 按设计图纸要求用全站仪每隔10米放出水沟具体位置与标高，并用红油漆在洞身侧壁上精确标示标高与距侧壁点的距离，以便施工中随时检查。施工时再用广线把各平面位置点连起来，以便模板安装。在曲线上并适当调整广线以达到圆顺美观效果。 （2）、钢筋加工
按照图纸要求结合工程实际钢筋加工分水沟侧壁和水沟盖板。水沟侧壁（上部30cm预制，施工时用环氧树脂粘合）。 钢筋加工按图纸设计尺寸配料绑扎，水沟盖板采用双面搭接焊，钢筋的制作在专门钢筋加工场地内进行，制作工艺均应符合规范规定。运输过程中保证钢筋不产生变形，钢筋安装时钢筋与摸板间设置保护层垫块，以保证钢筋的保护层厚度。 钢筋表面应保证清洁，对于已污秽或锈蚀的钢筋采取钢丝刷除锈等措施，以保证钢筋达到使用要求。钢筋笼主筋间距允许误差±5mm，箍筋间距允许误差±5mm。采用双面焊不小于5d。 （3）、摸板安装及要求 模板使用30cm*150cm的钢模，以符合路面平、纵、横设计的要求。并便于装拆，能保证横板连接牢固可靠，支立稳固。每次浇注砼之前，模板表面应彻底清扫干净并在表面涂以脱模剂。水沟壁模板安装时，应在底部砼打眼用Φ12钢筋固定底部平面位置，上部支撑牢固。水沟盖板采用8号角钢（盖板厚度为8cm），用Φ12钢筋加工盖板宽度固定卡。在每两块盖板间均应加设。 （4）、混凝土施工要求 ①、混凝土拌制与运输
Through the joint creation of clear rules, the establishment of common values, strengthen the code of conduct in individual learning, realize the value contribution to the organization.排水沟施工安全作业指导 书正式版
排水沟施工安全作业指导书正式版 下载提示：此管理制度资料适用于通过共同创造，促进集体发展的明文规则，建立共同的价值观、培养团队精神、加强个人学习方面的行为准则，实现对自我，对组织的价值贡献。文档可以直接使用，也可根据实际需要修订后使用。 1、认真贯切执行国家、部、省、市有关安全的方针政策、规章，对职工进行安全教育和培训，牢固树立“安全第一，预防为主”的思想。 2、经理部建立一套完整的安全保证体系，设专职安全员一名，作业队也设一名安全员，专职负责施工现场的安全工作。现场专职安全检查员，在施工前和施工中应进行认真检查；发现问题及时处理，待消除隐患后再行作业；对违章作业有权制止。 3、施工现场的布置要符合要求，对特
殊物品的存放与生活区保持一定的安全距离。 4、施工现场所有设备、设施、安全装置、工具、配件以及个人劳保用品等必须经常进行检查，确保完好和安全使用。 5、涉及可能危及人身安全的作业区、作业点，必须设置醒目的警戒线、防护标志。 6、石料要堆砌在平整的地方，防止滑落伤人。 7、人工搬运石料时，要有专人指挥，保证现场施工有序进行。 8、施工人员进行工作时，要穿防滑鞋，不得穿拖鞋。
新建贵广铁路GGJL—4标段 水沟、电缆槽施工作业指导书 工程名称：东科山隧道进口 编号： 001 编制：韩浩 审核：韩浩 批准人：韩浩 甘肃铁科贵广铁路项目部 二〇一二年十月
方案修改记录
方案修改记录
目录 1.适用范围 (1) 2.编制依据 (1) 3.作业准备 (1) 3.1 内业技术准备 (1) 3.2 外业技术准备 (1) 4．技术要求 (1) 5.施工工艺 (2) 5.1电缆槽施工工序 (2) 5.2排水沟施工工序 (2) 6.施工要求 (2) 6.1施工准备 (2) 6.2 施工工艺 (3) 7.劳动组织 (4) 8.原材料要求 (4) 8.1水泥 (4) 8.2粗、细骨料 (5) 8.3外加剂 (5) 8.4掺合料 (5) 8.5水 (5) 8.6钢材 (5) 9.机具设备 (5) 10.质量控制及检验 (5) 10.1质量控制 (5) 10.2 质量检验 (6) 11.安全及环保要求 (8) 11.1安全要求 (8) 11.2 环保要求 (8)
水沟、电缆槽施工作业指导书 1.适用范围 适用于中铁二十三局贵广铁路项目部东科山隧道进口水沟、电缆槽施工。 2.编制依据 ⑴《铁路隧道工程施工技术指南》(TZ204-2008) ⑵《铁路隧道工程施工质量验收标准》(TB10417-2003) ⑶《东科山隧道设计图》 ⑷《双线隧道复合式衬砌断面参考图》(张唐施隧01-01～01-65) ⑸《铁路混凝土工程施工质量验收补充标准》(修订后2009年) ⑹《铁路隧道工程施工质量验收标准》(TB10417-2003 修订后 2009年) ⑺《双线隧道防排水参考图》（张唐施隧参05-01～05-22） 3.作业准备 3.1 内业技术准备 在开工前组织技术人员认真学习，阅读审核施工图纸，澄清有关技术问题，熟悉技术规范和技术标准，制定施工安全保证措施，提出应急预案，对施工人员进行技术交底，对参加施工人员进行岗前技术培训，考核合格后持证上岗。 3.2 外业技术准备 ⑴施工前必须对预留水沟电缆槽位置、高程等技术数据进行检查和复核，符合设计要求，以确保水沟、电缆槽不侵入隧道路面宽度。 ⑵原材料试验和混凝土配合比的选定。 ⑶施工机械应根据实施性施工组织设计的要求，应配备污染少、能耗小、效率高的机械。 4.技术要求 ⑴在施工电缆槽槽身混凝土时要结合各种预埋管线图和预留洞室施工，保证预埋管线相通。 ⑵为保证路面净宽，防止电缆槽槽身混凝土施工时模板发生变形或移
室内排水系统作业指导书 编制 审核 中铁十二局集团建安公司广州大学城机电安装项目部 2004年10月25日
排水管道安装工艺 本标段设计所采用的UPVC排水管（包括UPVC芯层发泡排水管）（粘接连接）、ABS排水塑钢管、内涂塑镀锌钢管（沟槽式连接）、HDPE塑料管（电熔连接）、卡箍式离心排水铸铁管（卡箍连接）等排水管道详见排水管道安装工艺流程图8.3.2.5。 1、室内UPVC排水管（包括UPVC 芯层发泡排水管）安装方法 （1）主要施工要点 干净。如有油污需用丙酮除掉。用毛刷涂抹粘接剂，先涂抹承口再涂抹插口，随即用力垂直插入，插入粘接时将插口稍作转动，粘接剂分布均匀，约30～60S即可粘接牢固。粘牢后立即将溢出的粘接剂 擦拭干净。多口粘接时应注意预留口方向,图5 排水管道安装工艺流程图
②蹲便器的安装做法详见图10。 （2）质量标准 1）隐蔽或埋地的排水管和雨水管道在隐蔽前必须做灌水试验，其灌水高度应比低于地层卫生器具的上边缘或底层地面高度，结果必须符合设计和施工规范规定。 2）管道的坡度必须符合设计要求或施工规范规定，详见生活污水管道坡度表132)干管安装：将预制加工好的管段，按编号运至安装部位进行安装。各管段粘连时必须按粘接工艺依次进行。全部粘连后，管道要直，坡度均匀，各预留口 皂液，套上锁母及U形橡胶圈。安装时先将立管上端伸入上一层洞口内，垂直用力插入至标记为止(一般预留胀缩量为20～30mm)。合适后即用抱卡紧固于伸缩节上沿。然后找正找直，并测量顶板距三通口中心是否符合要求。穿楼板的管段须做防水处理，无误后即可堵洞，并将上层预留伸缩节封严。 4)立管在底层和在楼层转弯处应设置立管检查口，其安装高度距地面1m，
郑万高铁湖北段ZWZQ-5标 编号：SD-ZWZQ-5标 隧道水沟电缆槽施工作业指导书 单位：中铁十一局集团郑万高铁 ZWZQ-5标项目经理部 编制： 审核： 批准：
二O一七年二月十日发布二O一七年二月十二日实施
水沟电缆槽作业指导书 1、适用范围： 本作业指导书适用于(DK426+741.721-DK461+845.429)郑万高铁湖北段ZWZQ-5标刘坪隧道、于家沟隧道、高家坪隧道进口正洞、附属洞室、应急通道的侧沟电缆槽施工。 2、作业准备： 2.1内业技术准备 2.1.1按施工工艺要求设计轨行式液压水沟电缆槽台车。 2.1.2施工前应编制铁路隧道轨行式液压水沟电缆槽台车施工技术交底，并制定相应施工安全保证措施及应急预案。 2.1.3施工前应组织岗前培训和安全教育，使施工管理及作业人员充分掌握各工艺流程的操作和控制要点，澄清有关技术问题，熟悉现场施工技术条件。 2.1.4特殊工种必须持证上岗。 2.2 外业技术准备 2.2.1测量设备已进行标定，测量人员熟知放样尺寸数据。 2.2.2轨行式液压水沟电缆槽台车拼装验收合格且性能良好，施工所需的人员、设备满足施工要求。 2.2.3水沟电缆槽台车面板打磨干净，没有混凝土附着物，脱模剂涂刷均匀。 3、技术要求 (1)线路侧设置为通信信号电缆槽，边墙侧设置为电力电缆槽。 (2)在侧沟施工时，两侧沟与中心管沟通过Ф100 横向PVC 导水管连接，横向导水管纵向间距30m，配合检查井设置。 (3)靠两侧沟槽侧壁位置设置Ф10cm 半圆形排水槽，以排除隧道内道床可能积水。 (4)在靠近线路侧槽壁处结合隧道接地情况设置钢筋，以加强沟槽强度和结构整体性。通信信号电缆槽内设置分隔钢筋。 (5)单位工程施工前，选取200m 水沟电缆槽作为首件段进行试验、验收，确定施工工艺参数。 (6)技术参数：侧沟宽电缆沟高80cm，宽30cm，电缆沟高30cm，宽30cm，如图1 侧沟电缆槽样图所示
目录 一、工程概况-----------------------------------------------2 二、工程地质及水文条件-------------------------------------2 三、气象资料-----------------------------------------------2 四、施工用水用电-------------------------------------------3 五、物资设备及劳力准备-------------------------------------3 六、现场平面布置原则---------------------------------------3 七、组织机构-----------------------------------------------4 八、施工工艺-----------------------------------------------4 （一）电缆槽施工--------------------------------------------4 (二）电缆井施工--------------------------------------------5 （三）电缆槽（井）盖板安装----------------------------------5 （四）过轨管埋设--------------------------------------------5 九、电缆槽施工注意事项-------------------------------------5十、电缆槽施工安全措施-------------------------------------6 十一、安全施工措施-----------------------------------------6 十二、文明施工及环保措施-----------------------------------7
黄金大道（S207南延线）道路工程 市政管网作业指导书 编制： 复核： 审核： 二〇一五年三月
市政管网工程作业指导书 1、适用范围 本作业指导书适合黄金大道S207南延线干杉段排水工程（K0+869.654～K6+525）。 2、作业准备 2.1技术准备 ①认真审核图纸及设计说明，理解设计意图，已做好图纸会审和施工组织设计，确定开挖断面和堆土位置，并经上级批准。 ②对有关人员做好书面技术交底工作，并已签认。 ③对地下管线平面位置和高程进行核对，并办理相关手续。 ④已做好施工管线高程、中线及永久水准点的测量复核工作。 ⑤已测放沟槽开挖边线、堆土界限，并用白灰标识。 2.2机具准备 ①沟槽开挖设备：推土机、挖掘机、装载机、自卸汽车、吊车等。 ②测量工具：水准仪、全站仪 2.3材料准备 ①管体上应有制造厂的名称和商标、制造日期，管材及管件应符合国家现行有关标准，并具有合格证。混凝土管管体不得有裂纹、漏筋、大面积修补现象存在；PP-HM管不得有瘪陷、凹凸不平等缺陷存在，其配套热收缩带尺寸须符合规范要求。 ②按照设计要求准备充足的中粗砂，并经检查合格。
③管道检验批次 由相同原材、相同生产工艺生产的同一种规格、同一种接头型式、同一种外压荷载级别的管子组成一个受检批。不同管径批量数见下表；在3个月内生产总数不足下表规定时，也应作为一个检验批，Ⅱ级钢筋砼管为C30。出厂检测需由项目部实验室报监理工程师送具有检测资质单位检测，检测合格后方能使用。 出厂检验批次 3、排水管道施工及工艺 本工程污水管道施工工艺流程为：测量放样→放坡开挖→沟槽开挖至设计标高→管道基础→安管→检查井→闭水实验→回填。 本工程雨水管道施工工艺流程为：测量放样→放坡开挖→沟槽开挖至设计标高→管道基础→安管→护管混凝土→检查井→回填。 3.1测量放样 施工前应根据设计要求，实地定出管道中心线和转折点以及高程控制，并在适当地点设置施工控制桩，控制桩应妥善保护。 控制桩及引桩交付后由作业队保护控制，如有损坏导致不能正常施工，后果由作业队自行承担。
沪昆铁路客运专线HKJX-5标路基工程电缆槽施工作业指导书 单位：_______________ 编制：_______________ 审核：_______________ 审批：_______________
2011年6月1日发布2011年7月1日实施
沪昆铁路客运专线路基工程 电缆槽施工作业指导书 1适用范围 适用于沪昆铁路客专HKJX-5标路基工程电缆槽施工。 2作业准备 2.1 内业技术准备 （1）作业指导书编制完成后，应在施工前组织技术人员认真阅读、审核图纸， 学习实施性施工组织设计，澄清有关技术问题，熟悉规范和技术标准。制定施工安全保证措施，提出应急预案。对施工人员进行技术交底，对参加施工作业人员进行上岗前技术培训，考核合格后持证上岗。 （2）图纸及验收标准采用： 《铁路路基电缆槽》（通路（2010）8401）； 《高速铁路路基工程施工技术指南》（铁建设【2010】241 号）； 《高速铁路路基工程施工质量验收标准》（TB10751-2010）； 2.2 外业技术准备施工作业人员进场，并准备好相关施工设备和物资。 3技术要求 施工过程严格按照设计图纸和验标上的相关要求组织施工，在大面积施工前，选择一段具有代表性的路基进行工艺试验，确定相关工艺参数，并报监理单位确认。4工艺流程
5施工要求 5.1施工准备 贯通地线已经埋设完成，基底压实符合设计及规范要求，并报监理工程师进行了 确认，基底垃圾、杂物已经清理干净，预制成型的电缆槽已经就位。 5.2测量放样测量人员沿线路方向每隔20m对电缆槽的平面及标高进行放样。其中电缆槽的平面位置为：外侧边缘距路肩为0.06m,内侧外边缘距左（右）线中心为 3.52m。开挖标高为：设计的路肩标高-0.579m。放样后沿着线路将平面位置用灰线洒出来，并根据测量桩的标高确定开挖深度。 5.3机具就位 切割机、风镐、发电机、小型挖机、自卸车等机械运至施工现场。 5.4切割电缆槽位 机具就为后，用切割机沿已定位好的灰线切除基床表层级配碎石。切除范围为电 缆槽安装位置靠线路侧偏移5cm切割深度：基床底层顶面标高。切割 完成后采用风镐对级配碎石进行凿除，小型挖机清理建筑垃圾。施工过程中，要防止机械施工对路基表层的污染；切割完成后做好防水措施，防止雨水浸泡

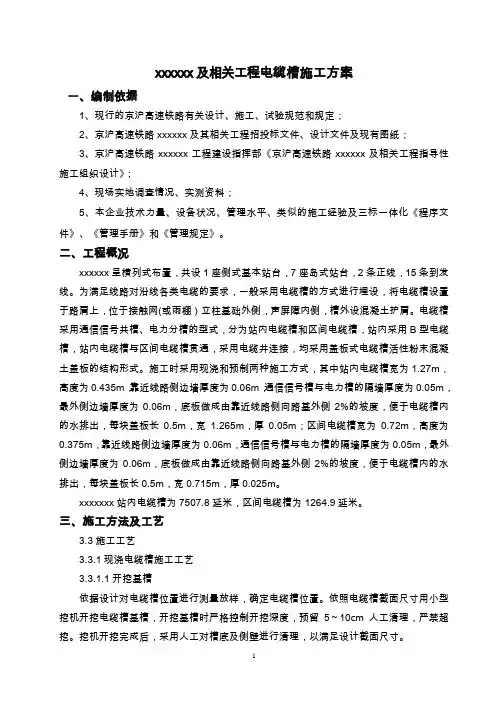

十、电缆槽施 -、工程概况 -------------------------------- 2 二、 ------------------------------------------- 工程地质及水文 条件 ------------------------------------------ 2 三、 气象资料 ------------------------------ 2 四、 ----------------------------------------- 施工用水用电 3 五、 ------------------------------------------- 物资设备及劳力 准备 ------------------------------------------ 3 六、 现场平面布置原则 -------------------------- 3 七、 组织机构 ------------------------------ 4 八、 施工工艺 ------------------------------ 4 （一）电缆槽施工 --------------------------- 4 （二）电缆井施工 ---------------------------- 5 （三） ------------------------------------------ 电缆槽（井） 盖板安装 ----------------------------------------- 5 （四） ------------------------------------- 过轨管埋设 5 九、电缆槽施工注意事项 ------------------------ 5 工安全措施 ------------------------ 6 十二、文明施工及环保措施 ----------------------- 7 新建铁路**至***客运专线***电缆槽施工方案 一、工程概况 ***站场工程位于******** 郊外，站场总长度共计2.868Km ，起讫里程为 DK**+***-DK**+*** 。线路横向穿越*****，施工作业面被一分为二，以 *****为界， 小里程方向地势平缓，地表土 卜一、安全施工措施 -------------------------- 6
中心排水管排水沟作业指导书
中心排水管、排水沟作业指导书 1、适用范围 本作业指导书适用于兰新铁路甘青段黄沙嘴明洞排水边沟、中心排水管排水及渗水引排水措施。兰新铁路隧道防排水标准为一级。 2、排水设置及作用 ⑴隧道内排水采用双侧水沟或双侧水沟加中心水沟的方式。 ⑵双侧水沟加中心水沟的方式中，侧沟布置在边墙墙脚两侧，主要用于汇集地下水并经过横向导水管引排至中心水沟，同时起到沉淀和排除部分汇水的作用，为防止淤积堵塞，便于检查维修，中心水沟设置检查井。 ⑶横向导水管位于无碴轨道基础垫层的下方，布设方向与隧道垂直，是连接侧沟与中心水沟的水力通道，横向导水管间距30m,配合检查井设置。 ⑷中心水沟设置在隧底仰拱填充中部，用于集中排放由上游管路流来的地下水。
⑸中心水沟间距30设方形检查井一处。检查井内汇集横向导水管并连通上下游中心排水管，检查井下部设沉淀池。 3、建筑材料 ⑴中心排水管：三级管（内径Φ400mm） ⑵侧沟：C25混凝 ⑶横向导水管：Φ100mm硬质PVC管 ⑷检查井：C30钢筋混凝土 4、施工工艺及流程 ⑴总体思路 在施工中心排水沟及侧沟之前，先进行仰拱施工。仰拱施作完毕，进行填充混凝土时，考虑施工简便，可在中心排水管及横向导水管的位置预留出通道，然后按照要求设置检查井，埋设中心排水管及
横向导水管，并进行连接，然后对预留通道进行填充。 ⑵具体步骤 ①填充混凝土时，按照中心排水沟及检查井的尺寸及位置预留通道。如图所示： 填充边缘 预留排水沟通道平面图 ⑵设置检查井 检查井用于连接上、下游排水管，并汇集边墙侧沟流水，沿线路每30米设置一段。检查井井壁采用C30钢筋混凝土，有仰拱地段在井底与仰拱顶面之间采用C25混凝土填充密。钢筋保护层厚35mm。检查井采用钢模板关模，现浇方式进行。
隧道水沟、电缆槽施工作业指导书 1、适用范围 适用于********隧道水沟、电缆槽施工作业。 2、作业准备 2.1内业技术准备 作业指导书编制后，应在开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉施工技术规程和技术标准。制定施工安全保证措施。对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后上岗。 2.2外业技术准备 （1）施工前必须对预留水沟电缆槽位置、高程等技术数据进行检查和复核，符合设计要求，以确保水沟、电缆槽不侵入隧道路面宽度。 （2）原材料试验和混凝土配合比的选定。 （3）施工机械、模板应根据实施性施工组织设计的要求，应配备污染少、能耗小、效率高的机械模板。 （4）施工预埋件等材料准备。 3、技术要求 （1）在施工电缆槽槽身混凝土时要结合各种预埋管线图和预留洞室施工，保证预埋管线相通。 （2）为保证路面净宽，防止电缆槽槽身混凝土施工时模板发生变形或移动侵入路面宽度，在模板定位时可整体向两侧偏移1cm，但必须保证模板垂直、槽壁厚度、和槽内净空尺寸。 （3）在施工电缆槽槽身混凝土时要结合各种预埋件、管线图和预埋洞室施工，保证预埋管线相通。 （4）设置双侧排水沟电缆槽，侧沟采用双层盖板保温措施。 （5）水沟及电缆槽身采用C25混凝土，槽身靠线路一侧配置单层钢筋，通讯信号电缆槽内设置沟槽分割钢筋，侧边与仰拱填充面设置链接
钢筋。 （6）水沟上、下盖板及电缆槽盖板采用C35钢筋混凝土。 （7）从隧道进口2米处开始，在双线隧道两侧的通信信号电缆槽底部，每隔100米设置1个接地端子。在双线隧道两侧的通信信号电缆槽靠线路侧侧壁上，每隔50米设置1个接地端子。 4、施工程序与工艺流程 4.1电缆槽施工工序 测量放线→电缆槽与矮边墙（仰拱填充）结合面凿毛→基底清理、冲洗→靠边墙电缆槽侧壁模板安装→电缆槽泄水管(维护管)安装→混凝土浇注→靠线路侧电缆槽侧壁钢筋绑扎→底部混凝土浇注→靠线路侧电缆槽侧壁模板安装→电缆槽泄水管(维护管)安装→混凝土浇注→养护、拆模→电缆槽盖板预制及安装。 4.2排水沟施工工序 测量放线→基底清理、冲洗→侧壁模板及塑料泄水管安装→混凝土浇注→养护、拆模→水沟底部混凝土找平→排水沟盖板预制及安装。
广南至兴街高速公路广南至那洒段 排水沟施工作业指导书 西南交通建设集团股份有限公司
2018年 12月 6 日 目录 一、工程概况 (1) 二、施工指导书的编制目的 (1) 三、施工准备 (1) 四、排水沟施工工艺及技术 (3) 五、质量检验评定及控制标准 (6) 六、质量保证措施 (7) 七、安全保证措施 (9) 八、环水保、文明施工措施 (9)
排水沟施工作业指导书 一、工程概况 广那四分部路基边沟多为现浇混凝土排水沟，其中挡土墙带排水沟为Ⅰ型水沟和Ⅱ型水沟两种形式。Ⅰ型水沟按照尺寸又分为五种形式，Ⅱ型水沟按照尺寸又分为两种形式。选定右幅K34+530-K34+730段挡土墙带排水沟作为排水沟首件（共200m）。该段排水沟结构形式为Ⅱ型挡土墙带排水沟（沟底宽×沟深：2×1.5），采用C15素混凝土浇筑。 二、施工指导书的编制目的 为确保排水沟首件工程能优质、安全、环保地完成，在以施工技术方案、质保体系、施工图纸、实施性施工组织、质量检验评定标准为依据的前提下，结合我合同段现场施工具体情况，特编制此施工指导书，用于指导我合同段首件具体施工，通过首件施工的总结，进而指导今后我部排水沟的全面施工。 三、施工准备 1、技术准备 （1）开工前组织相关技术人员认真学习施工图纸、实施性施工组织设计，熟悉规范和技术标准。对施工人员进行技术交底，对参加施工人员进行岗前教育培训。明确挡墙带排水沟的施工工艺流程、操作要点和相应的工艺标准。 （2）测量控制系统已复测（闭合）完毕，可满足排水沟施工时的要求，已按施工要求对全线原坐标点、水准点、加密坐标点、加密水准点进行复核，对重要的控制桩已经进行加固保护。 （3）测量仪器经检查设备完好，满足施工需要。 （4）混凝土施工配合比、原材料等相关技术资料已完善。 2、人员配置
电缆槽作业指导书 1.适用范围 适用于新建武汉至黄石城际铁路大花岭站站场改造电缆槽工程施工。 2.作业准备 2.1 内业技术准备 作业指导书编制后，应在开工前组织技术人员认真学习，阅读审核施工图纸，澄清有关技术问题，熟悉技术规范和技术标准，制定施工安全保证措施，提出应急预案，对施工人员进行技术交底，对参加施工人员进行岗前技术培训，考核合格后持证上岗。2.2 外业技术准备 2.2.1施工前收集所涉及的各种外部数据。修建生活房屋，配齐生活、办公设施，满足主要管理、技术人员进场生活、办公需要。 2.2.2施工机械应根据实施性施工组织设计的要求，应配备污染少、能耗小、效率高的机械。 3.技术要求 3.1在施工电缆槽槽身时要结合各种预埋管线图和预埋洞室施工，保证预埋管线相通。 3.2单位工程施工前，选取一循环，进行电缆槽试验，确定施工工艺参数。 4.施工程序及工艺流程 4.1电缆槽施工工序 测量放线→基坑开挖→基底清理→砖砌块砌筑槽身→抹面→电缆槽盖板预制及安装4.2工艺流程
5.施工要求 5.1施工准备 人员：配齐管理人员和技术人员，通过技术交流会领会施工要点和重点控制工序等。施工队伍需具备从事过类似工程的施工经验，人员配置齐全，需接受营业线施工安全培训和三级安全教育，所有特殊工种持证上岗。 材料：MU10砖块、水泥、砂 工具：瓦刀、抹刀、灰板、垂球、刮尺、皮数杆 5.2施工工艺 5.2.1电缆槽基坑施工 ⑴基底放样测量 根据已知控制线路的坐标和排水沟的相关尺寸，计算出排水沟开挖控制线坐标，依据已有的导线控制点进行测量放样，准确的放样出开挖线。测设原地面标高。 ⑵基槽开挖 开挖前要确认施工场地有无地下设施，根据水沟设计高程和实测地面高程确认基槽开挖深度，并派专人使用测量仪器控制开挖深度。 施工单位应按预防措施进行施工，特别应准备齿耙。 开挖基槽时，一般先刨去表层土100mm，用锹踩三、四层即可达到深度要求；特殊地带或难挖及怀疑刨地下有电缆时应采取齿耙渐进方式浅挖300mm。严格控制开挖深度，预留 5～10cm 人工清理，严禁超挖。开挖完成后，采用人工对槽底及侧壁进行清理，以满足设计截面尺寸。在开挖过程中应严格按照设计图纸进行施工。开挖完成后及时进行平面、高程复测。 制定挖断电缆应急措施，备好充足的抢修备品 5.2.2砖砌块砌筑电缆槽身 (1)电缆槽采用挤浆法砌筑施工，严禁采用灌浆法进行施工。 (2)砌筑砖墙通常有抄平、放线、摆砖样、立皮数杆等工序，在砌筑前先对基槽底进行抄平，使基槽底面达到设计的开挖标高，并且保证槽底平整；确保槽底标高和平整度后，对所砌墙体进行放线，要放出墙体的砌筑边线；按照所放的砌筑边线进行摆砖样，调整灰缝；按照砌体的砌筑高度及构筑物的形式制作皮数杆，便于砌筑时使用。
1、工程概况 2、施工方案 2.1综合接地的施工工艺及方法 综合接地平台由贯通地线、接地体、引接线及接地端子组成，在线路两侧分别敷设1根贯通地线，贯通地线埋设在电缆槽下方距轨底不小于1.5米处，且每隔500米用同材质、同规格的铜线将线路两侧的贯通地线横向连接一次，每个接触网基础处的通信信号电缆槽内侧壁预制接地端子，供接触网基础接地连接及轨旁设备接地。贯通地线正线采用70平方毫米铜截面的贯通地线，贯通地线在电气特性上全程贯通,确保贯通地线的接地电阻不大于1欧姆。沿线距接触网带电体5米范围以内需接地的构筑物、设备等，通过多股裸连线就近与贯通地线等电位连接。线路两侧附近的其他铁路设施（如隔离栅栏、声屏障等）需接地的装置，根据需要可与贯通地线等电位连接。 路基地段沿线接触网支柱基础钢筋作为接地极使用，在制作接触网支柱基础时，预埋满足综合接地要求的接地端子和连接线，与电缆槽内接地端子连接。 2.1.1综合接地施工工艺流程图
2.1.2施工要点与质量控制 施工要点与质量控制 根据综合接地工程本身需与路基、桥梁等多个专业相互配合进行施工的特点，为了确保综合接地工程在施工时不影响其他专业工程的施工进度、质量，不同地段的综合接地施工将与相关专业工程同步施工。 ⑴现场测量定位 在路基填筑并压实至高于贯通地线埋设深度约60mm高程时，进行现场定 测，以贯通地线距轨道中心3.9米为原则确定贯通地线走向及引接线、横向连接线位置，并用石灰作出标志。 ⑵地线沟开挖 一般路堤、土质路堑地段贯通地线沟开挖采用切割机开挖人工刨土的方法进行施工，开挖采用“一次成型，快速开挖”的方法，减少暴露时间。开挖的地线沟沟深为60mm，沟宽度为只略大于贯通地线直径，沟底要平直。对于硬质岩路堑地段和石质路堑地段，地线沟可在铺设电缆槽前进行开挖，开挖方法采取与一般路堤、土质路堑地段开挖相同的方式，沟深为30 mm，但必须确保贯通地线的敷设深度距离电缆槽底部要不得小于200mm。 ⑶贯通地线敷设 路基地段在敷设贯通地线前，先在开挖好的地线沟底回填粒径不大于5mm且不含碎石的土壤，回填厚度为40mm，硬质岩路堑地段和石质路堑地段回填厚度为10mm，土壤回填要均匀，然后再进行贯通地线敷设。贯通地线敷设保证电缆平直，不得有弯曲现象。敷设过硬化路面时穿钢管保护，贯通地线穿管时，先打磨钢管口，并在管口加衬垫，以免刮破电缆外护套。贯通地线敷设完毕，同样用粒径不大于5mm且不含碎石的土壤将地线沟填满并人工夯实，确保在地线沟上方覆盖的粒径不大于5mm且不含碎石的土壤厚度不小于100mm才能进行正常的路基填筑和机械压实作业。 立交桥地段洞顶没有填土时，贯通地线设置于信号电缆槽内，通过电缆槽底部预留的直径不大于0.1米的孔洞与相邻路基地段埋设于电缆槽下部的贯通接地铜缆相连，并采取保护措施。 ⑷引接线、接地端子安装 引接线每隔50米分别在线路两侧引出至电缆槽内，引接线伸出长度不小于300mm，与电缆槽内的接地端子排相连。引接线采用和贯通地线相同材质的铜缆，同样的埋设工序与工
目录 一、编制依据、原则及范围 (1) 1.编制依据 (1) 2.编制原则 (1) 3.编制范围 (1) 二、工程概况 (1) 三、劳动力组织、设备及工器具 (1) 四、施工工期安排 (2) 五、施工方法 (2) 六、施工步骤 (3) 1.测量放线 (3) 2.凿毛 (3) 3.基底清理、冲洗 (4) 4.钢筋绑扎 (4) 5.二衬侧壁泄水孔引出及排水管预埋 (5) 6.接地端子设置及二衬预留接地钢筋接入 (5) 7.过轨管设置 (7) 8.支立模板,混凝土施工 (7) 七、质量保证措施 (9) 八、安全及环保要求 (10)

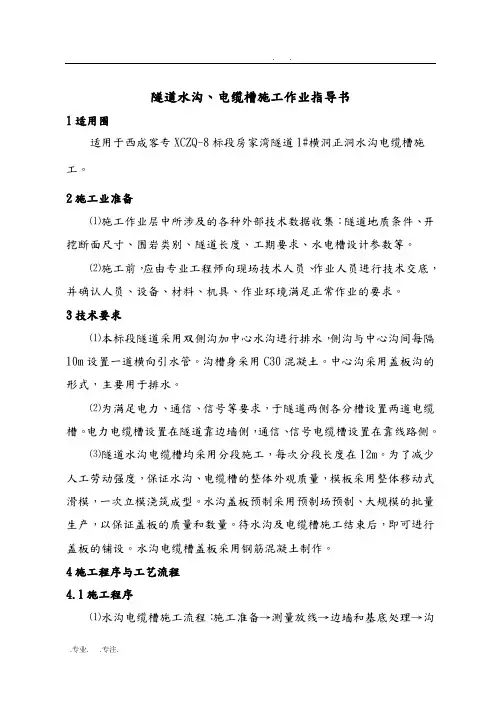

一、编制依据、原则及范围 1.编制依据 ⑴《双线隧道复合式衬砌》（西成客专施隧参101）。 ⑵国家、铁道部现行技术标准、施工规范及工程质量检验评定标准。 ⑶国家、铁道部、地方政府有关安全、环境保护、水土保持的规定、规则、 条例。 2.编制原则 ⑴遵循专业化队伍施工和综合管理相结合的原则，充分发挥专业人员和专 用设备的优势，采用综合管理，合理调配，科学安排各项施工程序，组织连续、均衡、紧凑有序地施工。 ⑵遵循新建铁路西安至江油段设计图的设计意图，确保施工质量。 3.编制范围 本施工方案适应于西成客专房家湾隧道水沟电缆槽施工。 二、工程概况 我工区承担施工任务为房家湾隧道进口（DgK283+911- DgK286+961），共计3050米，拟采用定型钢模板台车施工水沟电缆槽，模板台车每循环施工12米，2套模板双侧同时施工。 三、劳动力组织、设备及工器具 根据本工序的施工特点，结合各工种的技术水平及质量要求，施工作业人员如下表1
一个水沟电缆槽工作面需要的主要机械设备配置表见表2 表2主要机械、设备表 四、施工工期安排 我工区水沟电缆槽施工工期安排如下： 每月施工300米（双侧）共计10.3个月:2015.4.01～2016.2.10 五、施工方法 水沟电缆槽施工采用2套模板双侧同施工，每次浇筑长度为12米，模
新建铁路连云港至盐城线站前工程LYZQ-Ⅳ标段第三项目部 区间路基电缆槽施工方案 编制： 审核： 批准： 中交三航局有限公司连盐铁路工程指挥部 二〇一六年一月
目录 1.编制依据 (1) 2.适用范围 (1) 3.工程概述 (1) 4资源配置 (2) 4.1人员配置 (2) 4.2机械设备 (2) 4.3材料 (2) 5、工艺流程及操作步骤 (3) 5.1电缆槽工艺流程 (3) 5.2电缆槽安装操作步骤 (3) 5.2.1电缆槽预制 (3) .5.2.2测量放样 (4) 5.2.3开挖沟槽 (4) 5.2.4铺砂和水泥砂浆 (4) 5.2.5铺设电缆槽及浇筑护肩 (4) 5.2.5铺设电缆槽盖板 (6) 5.2.6电缆槽接地 (6) 6. 质量、安全及文明施工保证措施 (6) 6.1质量保证措施 (6) 6.2质量控制 (7) 6.3安全保证措施 (7) 6.4文明施工保证措施 (7)
DK150+068.05～DK167+277.74段 区间路基电缆槽施工方案 1.编制依据 （1）《铁路路基工程施工质量验收标准》TB 10414-2003 （2）《新建时速200公里客货共线铁路工程施工质量验收暂行标准》铁建设【2004】8号 （3）《客货共线铁路路基工程施工技术指南》TZ 202-2008 （4）《铁路综合接地系统》（通号（2009）9301） （5）《铁路路基电缆槽》TB 10102-2010（通路（2008）8401） （6）《徐州电务段关于连盐铁路信号电缆槽意见的函》【2015】245号 （7）《设计技术通知单（电缆槽补充）》（2016002号） （8）《新建铁路连云港至盐城线区间路基设计图》连盐施路-49 （9）《连盐线大样图集》 （10）我单位类似工程的施工经验 2.适用范围 适用于中交三航局LYZQ-IV标三分部区间路基通信信号、电力电缆槽的施工。 3.工程概述 我分部起屹里程为：DK150+068.05～DK167+277.74，全长17146.813m。 该段区间路基设计电缆槽为钢筋混凝土盖板式电缆槽，每节长为0.5m，型号分为I、II、III三种类型，其中I型电缆槽在外侧壁及隔板底部各设一泄水孔，孔径50mm；II型电缆槽在I型的基础上内侧壁设置接地端子及其引接线预留孔，孔径70mm；III型电缆槽在I型的基础上内侧壁设置通信、信号线缆引出电缆槽预留孔，孔径80mm。 为保证电缆槽的稳定性，电缆槽外侧于基床底层顶面处设置C25混凝土护肩，护肩顶面宽度为10cm，护肩底面每隔3m设一直径100mmPVC管半圆形泄水孔和80mmPVC管圆形泄水孔。
