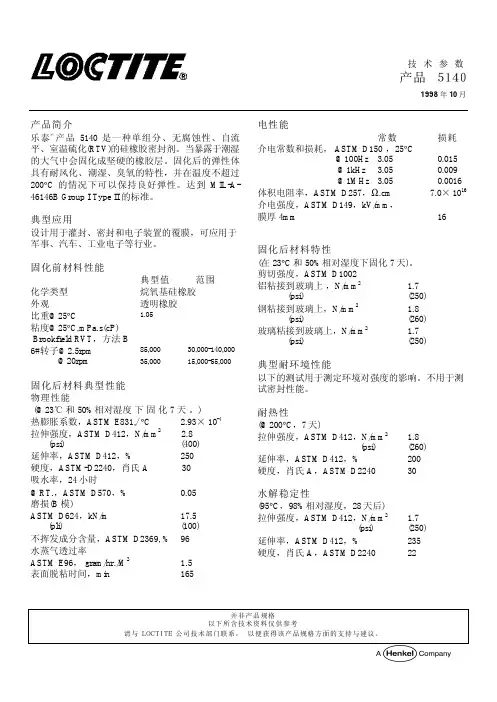

Henkel Loctite Chery Wuhu Mar, 2013
1.Loctite
2.Loctite
3.Locttie
Prior to
assembly Slide 6
Vibra-Seal / Dri-Seal --- –
1.Loctite
2.Loctite
3.Locttie
O2Metal Meta
45°
45°
45°
45°
a
a
参考答案 一、选择题 1-5 CBDDC 6-10 BCCDA 11-15 ACBBB 16-20 CDBAD 21-25 BBDDB-30 BDDCA 31-35 CDCBA 36-40 DADCB 41-45DDBBC 46-50DDCCC 51-55BCADC 56-60CDACB 二、填空题 1.胶粘剂的组成：胶料、固化剂、增塑剂和增韧剂、稀释剂、偶联剂及填料 2.胶粘剂按固化形式分类：冷却冷凝型、溶剂挥发型、化学反应型 3.要形成良好的胶接，首先胶粘剂要润湿被交接材料的表面，再通过扩撒作用，形成胶结键。 4.热塑性酚醛树脂合成的条件：酸性介质中、酚必须过量 5.热熔胶中增黏剂的主要作用是：降低热熔胶的熔融温度、提高胶结面的湿润性和初黏性。 增黏剂的使用要求：与聚合物有良好的相容性、对被胶结物有良好的黏附性和热稳定性。 6.耐老化性能最好的PF（酚醛树脂），耐老化性能最差的是UF（脲醛树脂） 7.聚氨酯胶粘剂分子链上有异氰酸酯基和聚氨基甲酸酯，因而具有高度的极性和活泼性，能 胶结多种材料。 8.酚醛树脂最长用的碱性催化剂是氢氧化钠，除了氢氧化钠还有氢氧化钙、氢氧化钡、氢氧 化钾、氨水等。 9.脲醛树脂的合成分为两个阶段，第一阶段是在中性或弱碱性条件下进行加成反应，第二阶 段是在酸性条件下进行缩聚反应。 10.判断胶粘剂湿润性指标有：接触角、铺展系数、胶结功 11.降低热熔胶的熔融温度可加入：增粘剂、蜡类及增塑剂成分。 12.氯丁橡胶胶粘剂常用的硫化剂有：氧化锌和氧化镁
13.脲醛树脂胶合制品释放的甲醛主要来自：游离甲醛释放和固化后树脂分解产生的甲醛 14.环氧树脂胶的特性是：胶结强、机械强度高、收缩性小、稳定性好 15.胶结工艺过程主要包括：胶头设计、选胶或配胶、表面处理、涂胶、固化、质量检测。 16.机械加固是最普通最常见最有效的强化措施，包括嵌波浪键、金属扣、钢板加固。 17.胶结接头在外力作用下胶层所受到的力可归纳为：正拉、剥离、不均匀扯离、剪切。 18.环氧树脂又被称为万能胶 19.用于制备丙烯酸压敏胶的单体可分为三类：黏附成分（主单体）、内聚成分（共聚单体）、 改性成分（功能单体） 作用：主单体：增加润湿性和黏附性；内聚单体：提高内聚性能；功能单体：促进反应速度和提高聚合稳定性。 20.聚氨酯的化学基础是：异氰酸酯基和羟基化合物的反应。 21.聚氨酯的湿固化是利用：异氰酸酯基和水的反应 22.天然淀粉含有直链淀粉和支链淀粉，而糯米只含有支链淀粉，易溶于冷水。 23.无机胶粘剂按化学成分可分为：硅酸盐、磷酸盐、硫酸盐、硼酸盐及氧化物 24.脲醛树脂的主要缺陷是：游离甲醛释放、耐水性、耐老化性能差。 25.白乳胶是以乙酸乙烯酯作为单体常用过硫酸铵作为引发剂通过乳液聚合合成的热塑性胶 粘剂，但其耐水性、耐热性较差。 26.氯丁橡胶胶粘剂是橡胶胶粘剂中产量最大、使用最广泛的胶粘剂。 27.热熔胶的增粘树脂主要类别有：松香及其衍生物、石油树脂、萜烯树脂及其改性树脂。 28.200g E-50 EP树脂固化需要加入乙二胺固化剂15.025g M=60.10 乙二胺活泼氢4个活泼氢当量 60.10/4=15.025 100g E-50 需要乙二胺固化剂的量为：15.025x0.5=7.5125g
胶粘剂的种类与介绍 α-氰基丙烯酸酯胶是单组分、低粘度、透明、常温快速固化胶粘剂。又称为瞬干胶。粘接面广，对绝大多数材料都有良好的粘接能力，是重要的室温固化胶种之一。不足之处是反应速度过快，耐水性较差，脆性大，耐温低(<70℃)，保存期短，耐久性不好，故配胶时要加人相应的助剂，多用于临时性粘接。主体材料为特定的氰基丙烯酸酯，再加一些辅助物质如稳定剂、增稠剂、增塑剂、阻聚剂等。配胶时应尽可能隔绝水蒸气，包装容器也应用透气性小或不透气的。国产胶种有501，502，504，661等。 反应型丙烯酸酯(结构)胶粘剂最常用的基料为甲基丙烯酸甲酯。这种胶的特点是固化快、粘接强度大、粘接面广，胶接物表面不需严格处理，双组分胶的各组分用量也勿需严格要求。缺点是气味不好闻。单纯的(甲基)丙烯酸酯单体形成的胶固化后较脆，抗冲击性能差，故常加入其他一些化合物以改善胶层韧性，提高胶层的力学性能和耐环境性能。如果加入的化合物在胶液固化时不参与反应，仅存在于其中起增韧剂作用，这类胶称为第一代丙烯酸酯结构胶(FGA)。若加入的化合物在胶液固化时可与单体进行接枝共聚，从分子内进行增改性，这类胶称为第二代丙烯酸酯胶粘剂(SGA)。还有一类在配胶时以光敏剂、增感剂代替过氧化物引发剂与促进剂，则构成了以紫外光或电子束固化的第三代丙烯酸酯胶粘剂(TGA)，其固化更快、贮存更稳定，并且是单组分的。 ===合成胶粘剂介绍==== 1.胶粘特点 用胶粘剂把物品连接在一起的方法叫胶接，也称粘接。具有以下特点： 1）整个胶接面都能承受载荷，强度较高，避免了应力集中，耐疲劳强度好。 2）可连接不同种类的材料。 3）胶接结构质量轻，表面光滑美观。 4）具有密封作用 5）胶接工艺简单，操作方便。 2.胶粘剂的组成 又称粘接剂、胶合剂或胶水。有天然胶粘剂和合成胶粘剂之分，也可分为有机胶粘剂和无机胶粘剂。主要组成基料+固化剂+填料+增塑剂+增韧剂+稀释剂。 3.常用胶粘剂 （1）环氧胶粘剂基料主要使用环氧树脂，我国用于最广的是双酚A型，俗称“万能胶”。 （2）改性酚醛胶粘剂耐热性、耐老化性好，粘接强度也高，但脆性大、固化收缩率大。 （3）聚氨酯胶粘剂柔韧性好，可低温使用，但不耐热、强度低。 （4）α-氰基丙烯酸酯胶常温快速固化胶粘剂，又称“瞬干胶”，但耐热性和耐溶性较差。 （5）厌氧胶这是一种常温下有氧时不能固化，当排掉氧后即能迅速固化的胶。主要成分是甲基丙烯酸的双酯。
胶粘剂的定义和历史 定义：胶粘剂又称粘合剂，简称胶（bonding agent, adhesive），是使物体与另一物体紧密连接为一体的非金属媒介材料。在两个被粘物面之间胶粘剂只占很薄的一层体积，但使用胶粘剂完成胶接施工之后，所得胶接件在机械性能和物理化学性能方面，能满足实际需要的各项要求。能有效的将物料粘结在一起。 历史：考古学证据显示粘合剂的应用历史已经超过6000多年，我们可以看到在博物馆里展出的许多物体在经 过3000多年后依然由粘合剂固定在一起。进入20世纪，人类发明了应用高分子化学和石油化学制造的“合成粘结剂”，其种类繁多，粘结力强。产量也有了飞跃发展。 胶粘剂的应用和分类 应用：电子，汽车，工业，化工，建筑业等各个领域都有用到胶粘剂。 分类：胶粘剂种类繁多，组分各异，有不同的分类方法。 1 按化学类型分类 无机胶粘剂（sauereisen的高温水泥） 有机胶粘剂：分为天然胶粘剂和合成胶粘剂 合成胶粘剂按化学成分主要分为：Epoxy, PU, Silicone, Acrylic, etc. 2 按物理形态分类 水基型：基料分散于水中形成水溶液或乳液，水挥发而固化。 溶液型：基料在可挥发溶剂中配成一定黏度的溶液，靠溶剂挥发而固化。 膏状和糊状：基料在可挥发溶剂中配成高黏度的胶粘剂，用于密封和嵌缝。 固体型：把热塑性合成树脂制成粒状或块状，加热熔融，冷却时固化。 膜状：将胶粘剂涂于基材上，呈薄膜状胶带 3 按固化方式分类 热固化：通过加热的方式使粘合剂发生聚合反应而固化，温度和时间根据不同的产品有很大区别。 湿气固化：与空气中的水汽发生聚合反应达到固化。 UV固化：光引发剂紫外光照射下，形成自由基或阳离子从而引发粘合剂的聚合反应而固化。 厌氧固化：在隔绝空气的条件下，发生自由基聚合反应，空气存在会阻碍聚合反应。 催化固化：在催化剂作用下使粘合剂发生聚合反应达到固化。 4 按工艺分类 粘合剂（Adhesive）：特殊有导电胶，导热胶，芯片的粘结。 密封剂（Sealant） 灌封胶（Potting & Encapsulation） 敷形涂敷（Conformal Coating） 底部填充胶（Underfill） 顶部包封（Glob Top） 5 按受力情况 （1）结构胶（2）非结构胶 常见胶粘剂的固化机理 1 环氧树脂（Epoxy）
胶粘剂种类及应用有哪些？ 胶粘剂在我们日常已经是很常见的了，也是我们生活必不可少的一部分。主要体现在将两种不同的物体，或者相同的物体粘接在一起的一门技术，影响粘接的因素有，重量，密度，温度等等。胶粘剂特别适合不同的材质，不同的厚度的物体相连接。现在胶粘剂的技术已经相对成熟，并在高新科学技术领域上，有着不可忽视的影响，主要的胶粘剂种类及应用有哪些？ 据不完全统计，迄今为止已有6000多种胶粘剂产品问世，由于其品种繁多，组分各异， 热熔胶粘剂：根据原料不同，可分为EVA热熔胶、聚酰胺热熔胶、聚酯热熔胶、聚烯烃热熔胶等。聚烯烃系列胶粘剂主要原料是乙烯系列、SBS、SIS共聚体。 环氧树脂胶粘剂：可对金属与大多数非金属材料之间进行粘接，广泛用于建筑、汽车、电子、电器及日常家庭用品方面 密封胶粘剂：主要用于门、窗及装配式房屋预制件的连接处。过去用桐油与石灰拌制后作为密封剂，现在规定两层以上楼房必须用合成胶粘剂。高档密封胶粘剂为有机硅及聚氨酯胶粘剂，中档的为氯丁橡胶类胶粘剂、聚丙烯酸等。 电子用胶粘剂：消耗量较少，目前每年不到1万吨，大部分用于集成电路及电子产品，现主要用环氧树脂、不饱和聚酯树脂、有机硅胶粘剂。
一、在汽车工业上的应用 在汽车工业应用橡胶与金属胶粘剂是为了工艺简便、性能可靠，经济高效。它可用于金属，塑料、织物、玻璃、橡胶等材料自身或相互之间的粘涂，表面的结构连接，固定和密封等。目前，在汽车工业上的结构用胶部位有：车体与车项加固板，双层壳体顶板，车盖内外板、盘式制动器摩擦衬块，玻璃钢车身壁板，散热器水箱。车篷边缘突起，塑料地板和各部分镙纹锁因等。 二、在建筑工业上的应用 在建筑工业上胶粘剂主要用于结构和装饰，制造各种建筑构件，例如软木胶合板、层压木板，层压纸张板等。目前，在建筑工程上，粘接装镙的用胶有：整体衬板，墙面与木框架的粘接。带衬板的地板及天花板与木行条的粘接。各种表面受力在层板、胶合木顶木行架的装配等。 三、在电子、电气工业上的应用 胶粘剂在电子、电气工业上的应用有多种多样，从微电路定位到大电机线圈的粘接。对电气用胶粘剂除要求机械紧固外，还有导电、绝缘、减振、密封和保护基材等特殊性能的要求。 几乎在所有电气设备上，都能找到胶粘剂的应用，例如：雷达天线复合材料的粘接，还有导弹前锥体环的粘接。其典型的应用：舰船防空系统中跟踪照射雷达用的天线反射器，用于外部介雷窗与基体粘接的雷达系统。用导热膜粘接导弹计算机各种电子元件，空中交通指挥雷达中层压件粘接于金属构件上。
结构胶粘剂在汽车的应用 作者：刘舒周燕 复合材料在汽车业的应用愈来愈 多，而复合材料部件之间的连接以及复合材料与金属部件的连接成为需要解决的题目。本文探讨结构胶粘剂粘接的疲惫强度和寿命，比较数种结构胶粘剂的特点，并以客车为例先容其应用情况。 客车、汽车的前后围、轮护面、行李舱门、保险杠等采用玻璃钢蒙皮是近年发展的新技术。玻璃钢蒙皮替换传统的金属蒙皮，可以减轻重量，进步强度/刚性，设计空间更广，防腐，能将多个制件整合为一个组装件，有利于换型、批量生产及降低本钱。由于上述优点，玻璃钢制品在运输行业的应用日益广泛。但随着复合材料在运输行业愈来愈多的应用，这些复合材料部件之间的连接以及复合材料与金属部件的连接就成了运输行业中需要解决的题目。对于非金属部件，如采用螺钉或铆钉连接，在连接处会产生应力集中，使非金属部件遭到破坏。大型重型卡车的风帽采用的就是玻璃钢部件，假如采用锣接，螺钉或铆钉只能固定在风帽底部的几个点，在行驶过程中，由于振动和颠簸，这几个连接点处的玻璃钢不断受到冲击，很快就会出现断裂。 FREIGHTLINER公司采用了PLEXUS（普莱克斯）丙烯酸改性结构胶粘剂，把顶部风帽直接与驾驶室的顶棚粘接在一起。由于风帽与驾驶室的连接是面-面连接，不会出现应力集中的情况，使风帽的连接更坚固。更重要的是，使用胶粘剂进行粘接，加工工艺更加简单，节省了定位、转孔打眼、螺钉固定等工序。粘接也应用在其它的部位，如粘接基本结构接头、行李舱组装、金属托架、复合材料仪表盘等，其中也包括大客车的车身面板与金属骨架的粘接。 胶粘剂粘接的强度和寿命 胶粘剂除了在玻璃钢、ABS等非金属方面的应用外，在钢及铝等金属构件上也被广泛应用。这些胶粘剂几乎能粘接所有基材、适用于各种加工时间以及不同的力学属性。 为了验证胶粘剂粘接的强度和使用寿命，对相同部件的不同连接形式，即铆钉连结和胶粘剂粘接分别作了静态和动态的测试。样片是由带有涂层的钢板组成，分别采用4个铆钉连接和普莱克斯胶粘剂AO420粘接，胶层厚度为1mm，重迭部分的宽度为57mm。测试结果见下表。
一、胶黏剂的定义： 通过界面的黏附和内聚等作用， 能使两种或两种以上的制件或材料连接在一起的天然的 或合成的、有机的或无机的一类物质，统称为胶黏剂，又叫黏合剂，习惯上简称为胶。简而言之，胶黏剂就是通过黏合作用，能使被黏物结合在一起的物质。 二、胶黏剂的分类： 胶黏剂的分类方法很多，按应用方法可分为热固型、热熔型、室温固化型、压敏型等；按应用对象分为结构型、非构型或特种胶；按形态可分为水溶型、水乳型、 溶剂型以及各种固态型等；从胶黏剂的应用领域来分，则胶黏剂主要分为土木建筑、纸张与植物、汽车、飞机和船舶、电子和电气以及医疗卫生用胶黏剂等种类。所以用途不同的胶黏剂的作用机理也是大不一样的，下面就各种材料：木材、玻璃、金属、纸张和塑料的粘结机理做以简单的介绍。 三、六大胶粘理论 聚合物之间，聚合物与非金属或金属之间，金属与金属和金属与非金属之间的胶接等都存在聚合物基料与不同材料之间界面胶接问题。粘接是不同材料界面间接触后相互作用的结果。因此，界面层的作用是胶粘科学中研究的基本问题。诸如被粘物与粘料的界面张力、表面自由能、官能基团性质、界面间反应等都影响胶接。胶接是综合性强，影响因素复杂的一类技术，而现有的胶接理论都是从某一方面出发来阐述其原理，所以至今全面唯一的理论是没有的。
1、吸附理论： 人们把固体对胶黏剂的吸附看成是胶接主要原因的理论，称为胶接的吸附理论。理论认为：粘接力的主要来源是粘接体系的分子作用力，即范德化引力和氢键力。胶粘与被粘物表面的粘接力与吸附力具有某种相同的性质。胶黏剂分子与被粘物表面分子的作用过程有两个过程： 第一阶段是液体胶黏剂分子借助于布朗运动向被粘物表面扩散，使两界面的极性基团或链节相互靠近，在此过程中，升温、施加接触压力和降低胶黏剂粘度等都有利 于布朗运动的加强。第二阶段是吸附力的产生。当胶黏剂与被粘物分子间的距离达到10-5Å时，界面分子之间便产生相互吸引力，使分子间的距离进一步缩短到处于最大稳定状态。胶黏剂的极性太高，有时候会严重妨碍湿润过程的进行而降低粘接力。分子间作用力是提供粘接力的因素，但不是唯一因素。在某些特殊情况下，其他因素也能起主导作用。 2、化学键形成理论: 化学键理论认为胶黏剂与被粘物分子之间除相互作用力外，有时还有化学键产生，例如硫化橡胶与镀铜金属的胶接界面、偶联剂对胶接的作用、异氰酸酯对金属与橡胶的胶接界面等的研究，均证明有化学键的生成。化学键的强度比范德化作用力高得多；化学键形成不仅可以提高粘附强度，还可以克服脱附使胶接接头破坏的弊病。但化学键的形成并不普通，要形成化学键必须满足一定的量子化`件，所以不可能做到使胶黏剂与被粘物之间的接触点都形成化学键。况且，单位粘附界面上化学键数要比分子间作用的数目少得多，因此粘附强度来自分子间的作用力是不可忽视的。 3、弱界层理论：
胶粘剂的种类及应用 胶粘剂在我们生活比较常见，在生活中有着不可忽视的影响，胶粘剂有哪些种类呢?下面就一起来看看吧 聚丙烯酸树脂： 主要用于生产压敏胶粘剂，也用于纺织和建筑领域。近年来，国内企业从国外引进数条压敏胶粘制品生产流水线，推动了国内聚丙烯酸树脂生产技术的发展。 聚氨酯胶粘剂： 能粘接多种材料，粘接后在低温或超低温时仍能保持材料理化性质，主要应用于制鞋、包装、汽车、磁性记录材料等领域。近几年，国内聚氨酯胶粘剂年产量以平均30%的速度增长。国内现约有170家工厂在生产100多种不同规格的此类胶粘剂。 热熔胶粘剂： 根据原料不同，可分为EVA热熔胶、聚酰胺热熔胶、聚酯热熔胶、聚烯烃热熔胶等。目前国内主要生产和使用的是EVA热熔胶。聚烯烃系列胶粘剂主要原料是乙烯系列、SBS、SIS共聚体。 环氧树脂胶粘剂： 可对金属与大多数非金属材料之间进行粘接，广泛用于建筑、汽车、电子、电器及日常家庭用品方面。国内生产环氧树脂胶粘剂工厂有100多家，分布较分散，年产量约为1万吨。 有机硅胶粘剂：
是一种密封胶粘剂，具有耐寒、耐热、耐老化、防水、防潮、伸缩疲劳强度高、永久变形小、无毒等特点。近年来，此类胶粘剂在国内发展迅速，但目前我国有机硅胶粘剂的原料部分依靠进口。 合成胶粘剂： 主要用于木材加工、建筑、装饰、汽车、制鞋、包装、纺织、电子、印刷装订等领域。目前，我国每年进口合成胶粘剂近20万吨，品种包括热熔胶粘剂、有机硅密封胶粘剂、聚丙烯酸胶粘剂、聚氨酯胶粘剂、汽车用聚氯乙烯可塑胶粘剂等。同时，每年出口合成胶粘剂约2万吨，主要是聚醋酸乙烯、聚乙烯酸缩甲醛及压敏胶粘剂。 木材加工用胶粘剂： 用于中密度纤维板、石膏板、胶合板和刨花板等。 建筑用胶粘剂： 主要用于建筑工程装饰、密封或结构之间的粘接。随着建筑行业发展，高层建筑、室内装饰的发展需要，建筑用胶粘剂用量急剧增加。我国建筑用胶粘剂消费量约60万吨以上。但专家认为，我国此类胶粘剂的产品结构需调整。在国内，建筑装饰用胶粘剂如聚醋酸乙烯、聚丙烯酸、VAE乳液等基本上可满足需要，但建筑用密封胶粘剂、结构胶粘剂还需部分从国外进口。 密封胶粘剂： 主要用于门、窗及装配式房屋预制件的连接处。过去用桐油与石灰拌制后作为密封剂，现在规定两层以上楼房必须用合成胶粘剂。高档密封胶粘剂为有机硅及聚氨酯胶粘剂，中档的为氯丁橡胶类胶粘
胶粘剂/密封胶在汽车制造工业中的应用 聂清武 (龙苑化工机电技术公司北京市 100094) 摘要本文介绍了胶粘剂/密封胶在汽车工业中的应用情况，讲述了不同胶粘剂/密封胶的应用部位和应用原理 关键词汽车胶粘剂密封胶 1.前言 随着汽车制造技术的发展及其不断提高的性能要求，胶粘剂密封胶作为汽车生产所必需的一类重要辅助材料，应用越来越广泛。粘接技术在汽车制造上的应用，不仅可以起到增强汽车结构、紧固防锈、隔热减振和内外装饰的作用，还能够代替某些部件的焊接、铆接等传统工艺，实现相同或不同材料之间的连接，简化生产工序，优化产品结构。在汽车向轻量化、高速节能、延长寿命和提高性能方向发展的道路上，胶粘剂密封胶发挥着越来越重要的作用。 汽车制造大体上可能分为以下几个步骤，即车身的制造，发动机及底盘的制造，总装配等，图1为汽车制造过程示意图。本文将对汽车车身的制造过程中焊装工序、涂装工序、总装工序、装配工序胶粘剂密封胶的应用情况进行详细介绍，同时对汽车前期研发用材料、特殊工艺用胶情况做一些简要介绍。 2.汽车车身制造工序
车身是汽车总体的主要组成部分之一。通常，载重汽车的车身是驾驶室(包括车前板制件即车头部分)，货箱及车架。大客车和轿车车身有些有车架，有些没有车架，车底板就起车架的作用。 车身的制造按照其结构特点，大致要经历以下几道工序： 1、车身的冲压 该工序主要通过压力机上的模具，对金属板材在其压力下冲压成一定形状的车身零部件。 2、车身的装配与焊接 目前车身通常采用的装焊方式为接触点焊，分双边点焊和单边点焊，接触点焊是在电极压力的作用下，将焊接件紧密接触，利用电流流经焊件时所产生的电阻热加热焊接件，使焊接点熔合在一起。 3、车身的涂装 经由焊装组装完成后的车身壳体要进行涂装，涂装的作用主要是起防锈、防腐，延长车身寿命和装饰目的。汽车车身涂装通常要经过图2的工序： 3. 汽车粘接/密封胶的应用 3.1 汽车用胶粘剂密封胶选用原则 汽车生产是批量性、流水式生产，在生产过程中有其特殊性，此外，作为交通运输工具的汽车在各种道路、气候下行驶，因此，汽车用胶粘剂、密封胶必须充分满足和适应汽车制造厂中的生产工艺，大批量、流水线生产及应用性能要求。具体要求见表1。 表1 汽车用粘接剂密封胶要求
胶水种类大全 在生活中总是能够经常用到各种各样的胶水，在工业上也是一样，它具有很重要的价值。常用胶水种类有瞬间胶、环氧树脂粘结类、厌氧胶水、UV胶水(紫外线光固化类)、热熔胶、压敏胶、乳胶类等。 胶水标准：本标准由中华人民共和国化学工业部提出;代号GB/T13553一92。 胶水是连接两种材料的中间体，多以水剂出现，属精细化工类，种类繁多，主要以粘料、物理形态、硬化方法和被粘物材质的分类方法。 按胶粘剂被粘物分类： 多类材料代号为A;木材代号为B;纸代号为C;天然纤维代号为D;合成纤维代号为E;聚烯烃纤维(不含E类)代号为F;金属及合金代号为G;难粘金属(金、银、铜等)代号为H;金属纤维代号为I无机纤维代号为J;透明无机材料(玻璃、宝石等)代号为K; 不透明无机材料代号为L;天然橡胶代号为M;合成橡胶代号为N;难粘橡胶(硅橡胶、氟橡胶、丁基橡胶)代号为O，硬质塑料代号为P，塑料薄膜代号为Q;皮革、合成革代号为R，泡沫塑料代号为S; 难粘塑料及薄膜(氟塑料、聚乙烯、聚丙烯等)代号为T;生物体组织骨骼及齿质材料代号为U;其他代号为V。 按胶粘剂主要粘料属性分类： 1动物胶，2植物胶;3无机物及矿物，4合成弹性体;5合成热塑性材料，6合成热固性材料，7热固性、热塑性材料与弹性体复合. 按胶粘剂物理形态分类： 1无溶剂液体代号为1;2有机溶剂液体代号为2;3水基液体代号为3，4膏状、糊状代号为4，5粉状、粒状、块状代号为5;6片状、膜状、网状、带状代号为6;7丝状、条状、棒状代号为7。 按胶粘剂硬化方法分类： 常用胶水种类低温硬化代号为a;常温硬化代号为b;加温硬化代号为c;适合多种温度区域硬化代号为d;与水反应固化代号为e;厌氧固化代号为f;辐射(光、电子束、放射线)固化代号为g;热熔冷硬化代号为h;压敏粘接代号为i;混凝或凝聚代号为j，其他代号为k。
汽车胶粘剂、密封胶应用 cally ① 焊装工艺用胶：这一类别的密封胶粘剂在焊装工艺中代替点焊或减少焊点,起着增强结构、密封防锈、减振降噪的作用,一般要求与油面钢板有良好的附着性。由于各工位均无专门的加热固化设备,需要在车身油漆工艺条件下固化,所以要求既不能受清洗液、磷化液影响,也不能影响电泳漆质量。 其主要品种有 1.1 折边胶 用在车门、发动机、罩盖、行李箱盖等卷边结构处,其粘接强度高,已完全取代点焊结构。这一胶种目前普遍采用单组分环氧树脂胶,单车用量约为200ｇ。
1.2 点焊密封胶 预先涂布在钢板焊接的搭接部位,点焊后填实缝隙,保证密封,防止锈蚀。对于那些装配后被遮蔽而难以涂布焊缝密封胶的部位,点焊密封胶更是不可缺少。 1.3 膨胀减振胶 在车门内外板之间、车身外覆盖件与加强筋之间常常用到这类胶。它一般由合成橡胶或树脂添加发泡剂而成,经过固化膨胀,能将覆盖件同加强筋结合为一体,起到减振降噪的作用。东风ＥＱ1030车型单车用胶量在400ｇ左右。 ② 涂装工艺用胶：虽品种不多,却是汽车上用量最大的一类。单车用量:卡车约2Kg,轿车在5Kg以上。主要有焊缝密封胶和抗石击涂料,其基材成分都为PVC塑溶胶,2者虽然在性能上各有侧重,但工艺上都要求能够通过高压涂胶设备实施机械化涂 布或喷涂, 相比较而言 2.1 焊缝密封胶 具有更加突出的触变性,堆积一定厚度时能保持棱角,不产生流淌。加热塑化后,胶层富有弹性,不开裂,外观平整,对中涂和面漆不能产生变色现象。焊缝密封胶在汽车密封、防漏、防锈方面起着至关重要的作用。 2.2 抗石击涂料 喷涂在汽车底盘上,缓冲汽车高速行驶时沙、石等各种物体对底盘的冲击,提高底盘的抗腐蚀能力,延长使用寿命,还有助于降低车内噪音,改善乘员的舒适性。 ③ 内饰件用胶：汽车内饰件材质种类繁多,性质不同,应用场合各异,所以,用胶品种互有区别,实难一概而论。 现就其中某些重要品种予以介绍 3.1 车身顶棚胶
过去的一节课，我们讲粘合剂，着重讲了粘合工艺和原理、代表性粘合剂，侯兴旺刘红良等同学也给出了对导电粘合剂的浅显理解。但是我没有讲应用的问题，请同学们逆向思考：粘合剂的使用是为了粘合两种材料，假设在使用一段时间后粘合剂松开了，或者你想重新加工粘合两种材料，这样就需要除去或者洗脱掉原有的粘合剂，请至少列举一种粘合剂的应用以及其对应的后处理方法、并指出原理是什么。
一、聚氨酯黏合剂的应用 1、汽车用聚氨酯胶粘剂新型汽车结构中引入大量的轻质金属、复合材料和塑料,造成汽车用胶粘剂和密封胶持续增长。在汽车上应用最为广泛的聚氨酯胶粘剂主要有装配挡风玻璃用单组分程固化聚氨酯密封胶、粘接玻璃约维增强塑料和片状模塑复合村料的结构胶粘剂、内装件用双组分聚氨酯胶粘剂及水性聚氯酯胶等。此外,茎车内饰件也是胶粘剂用量增长的一个领域。汽车上应用广泛的水性聚氨酯胶粘剂是指聚氨酯溶于水或分散于水中而形成的胶粘剂。大多数水性聚氨酯是线性热塑性聚氨酯,由于其涂膜没有交联,分子质量较低,因而耐水性、耐溶剂性、胶膜强度等性能还较差,必须对其进行改性,以提高其性能。聚酯和丙烯酸的杂和分散体与脲二酮和异氰脱脲酸酯配合制备的汽车修补清漆,不需要高速搅拌设备,容易混合在一起且具有良好的粘附性能。 2、木材用聚氨酯胶粘剂随着世界性森林资源急剧减少和我国天然林资源保护工程的实施,小木材拼大板就要求胶粘剂粘接强度和耐久耐候等性能优于木材本身。胶粘剂用量的多少,已成为衡量木材工业技术发展水平的标志。过去人们用的木村胶粘剂多为以甲醛为主要原料的脖醛树脂,酚醛树脂和三聚氰氨甲醛树脂,但由于游离的甲醛存在,产品使用期间会逐淋向周围散发甲醛气体,造成环境污染。木村加工行业已开始将目光投向新型的环保胶粘剂聚氯酯胶,以期减少对环境的行染。木工行业使用的单组分湿气固化聚氨酯胶粘剂是液态的,在室温下使用。通常其粘接强度高、柔韧性和耐水性好,并能和许多非木基材(如纺织纤维、金属、塑料、橡胶筑)粘接。单组分聚氨酯胶粘剂在测试中所表现出的干、返强度均要好于酚醛胶粘剂。粘接前,在粘接基材表面涂布羟甲基间苯二酚(HMR)偶合剂可以提高粘接强度。HMR可以加强所有热固型木村胶粘剂的粘接强度,当木村表面预涂HMR偶合剂时,单组分聚氨酯胶粘剂的强度和耐久性可以满足大部分严格的测试要求。 3、鞋用聚氨酯胶粘剂我国是一个制鞋大国,鞋用胶粘剂的发展经历三代后,随着全球性环保意识的提高,以及石油危机的加剧,促使第四代环保无溶剂型和水基型载用粘胶剂的出现。近年来,水性聚氨酯的制备工艺己日趋成熟。对于一些低极性鞋材如SBS等材质的粘接, 聚氨酯胶粘剂的剥高强度达不到要求。通过添加增粘树脂等进行改性,可开发出具有结晶度高、结晶速度快、内聚强度大和剥离强度较理想的聚氨酯鞋用胶粘剂。 4包装用聚氨酯胶粘剂软包装又称软罐头,以其轻质方便、保鲜期长、卫生、易贮存运输、易拆开、垃圾量少及货架效应良好等独特的综合性能,现己超过硬包装如塑料、玻璃瓶和罐等。聚氨酯胶粘剂由于其优异的性能,可将不同性质的薄膜材料粘接在一起得到耐寒、耐泊、耐药品、透明、耐磨等各种性能的软包装用复合薄膜。目前在国内外市场中, 聚氨酯胶粘剂已经成为软包装用复合薄膜加工的主要胶粘剂。在国内胶粘剂市场中,包装用复合薄膜制造业中, 聚氨酯胶粘剂用量仅次于制鞋业而居第二位。用于包装的聚氨酯胶粘剂品种繁多,如水基聚氨酯胶粘剂、热熔型聚氨酯胶粘剂、溶剂型聚氨酯胶粘剂以及无溶剂型聚氨酯胶粘剂等。其中常用的聚氨酯热熔胶又可分为热塑性聚氨酯弹性体热熔胶与反应型热熔胶两类。热塑性热熔胶的主要缺点是粘度较高,故对涂布表观质量的影响较大。反应型聚氨酯热熔胶粘剂是在传统热熔胶基础上发展起来的一类新型胶粘剂,它不仅有传统热熔胶初粘性好和后固化性能优的特点,又具有聚氮酯的组成结构多变和性能调节范围大的优点,对多种基材具有优良的粘接性能。另外,在包装用水
胶粘剂粘接原理 文稿归稿存档编号：[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-
粘接原理 1、机械理论机械理论认为，胶粘剂必须渗入被粘物表面的空隙内，并排除其界面上吸附的空气，才能产生粘接作用。在粘接如泡沫塑料的多孔被粘物时，机械嵌定是重要因素。胶粘剂粘接经表面打磨的致密材料效果要比表面光滑的致密材料好，这是因为（1）机械镶嵌；（2）形成清洁表面；（3）生成反应性表面；（4）表面积增加。由于打磨确使表面变得比较粗糙，可以认为表面层物理和化学性质发生了改变，从而提高了粘接强度。 2、吸附理论吸附理论认为，粘接是由两材料间分子接触和界面力产生所引起的。粘接力的主要来源是分子间作用力包括氢键力和范德华力。胶粘剂与被粘物连续接触的过程叫润湿，要使胶粘剂润湿固体表面，胶粘剂的表面张力应小于固体的临界表面张 力，胶粘剂浸入固体表面的凹陷与空隙就形成良好润湿（γ SV =γ SL +γ LV cosθ。γ SV ， γ SL ，γ LV 各代表了固气接触，固液接触和液气接触。θ为0o表示完全浸润）。如果 胶粘剂在表面的凹处被架空，便减少了胶粘剂与被粘物的实际接触面积，从而降低了 接头的粘接强度。 许多合成胶粘剂都容易润湿金属被粘物，而多数固体被粘物的表面张力都小于胶粘剂的表面张力。实际上获得良好润湿的条件是胶粘剂比被粘物的表面张力低 （即γ SV 要大），这就是环氧树脂胶粘剂对金属粘接极好的原因，而对于未经处理的聚合物，如聚乙烯、聚丙烯和氟塑料很难粘接。 通过润湿使胶粘剂与被粘物紧密接触，主要是靠分子间作用力产生永久的粘接。在粘附力和内聚力中所包含的化学键有四种类型： 1）离子键 2）共价键 3）金属键
1.蜡基粘结剂 石蜡是固态高级烷烃的混合物，主要成分的分子式为CnH2n+2，其中n=17～35。主要组分为直链烷烃，还有少量带个别支链的烷烃和带长侧链的单环环烷烃；直链烷烃中主要是正二十二烷（C22H46）和正二十八烷（C28H58）。 石蜡又称晶形蜡，通常是白色、无味的蜡状固体，在47°C-64°C熔化，密度约0.9g/cm3，溶于汽油、二硫化碳、二甲苯、乙醚、苯、氯仿、四氯化碳、石脑油等一类非极性溶剂，不溶于水和甲醇等极性溶剂。石蜡也是很好的储热材料，其比热容为2.14–2.9J·g–1·K–1，熔化热为200–220J·g–1。 石蜡的主要性能指标是熔点、含油量和安定性。 熔点：石蜡是烃类的混合物，因此它并不像纯化合物那样具有严格的熔点。所谓石蜡的熔点、是指在规定的条件下，冷却熔化了的石蜡试样，当冷却曲线上第一次出现停滞期的温度。各种蜡制品都对石蜡要求有良好的耐温性能，即在特定温度r.不熔化或软化变形。按照使用条件、使用的地区和季节以及使用环境的差异，要求商品石蜡具有一系列不同的熔点。影响石蜡熔点的主要因素是所选用原料馏分的轻重，从较重馏分脱出的石蜡的熔点较高。此外，含油量对石蜡的熔点也有很大的影响，石蜡中含油越多，则其熔点就越低。 含油量：是指石蜡中所含低熔点烃类的量。含油量过高会影响石蜡的色度和储存的安定性，还会使它的硬度降低。所以从减压馏分中脱出的含油蜡膏，还需用发汗法或溶剂法进行脱油，以降低其含油量。但大部分石蜡制品中需要含有少量的油，这对改善制品的光泽和脱模性能是有利的。 安定性：石蜡制品在造型或涂敷过程中，长期处于热熔状态，并与空气接触，假如安定性不好，就容易氧化变质、颜色变深，甚至发出臭味。此外，使用时处于光照条件下石蜡也会变黄。因此，要求石蜡具有良好的热安定性、氧化安定性和光安定性。影响石蜡安定性的上要因素是其所含有的微量的非烃化合物和稠环芳烃。为提高石蜡的安定性，就需要对石蜡进行深度精制，以脱除这些杂质。 根据加工精制程度不同，可分为全精炼石蜡、半精炼石蜡和粗石蜡3种。每类蜡又按熔点，一般每隔2℃，分成不同的品种，如52，54，56，58等牌号。粗石蜡含油量较高，主要用于制造火柴、纤维板、篷帆布等。 全精炼石蜡是指以含油蜡为原料，经发汗或溶剂脱油，再经白土或加氢精制所得到的产品。全精炼石蜡和半精炼石蜡的主要区别是含油量的多少，全精炼石蜡含油量小于0.8%，半精炼石蜡含油量小于2.0%。 1.1普通石蜡 固体石蜡又称晶形蜡，是从原油蒸馏所得的润滑油馏分经溶剂精制、溶剂脱蜡或经蜡冷冻结晶、压榨脱蜡制得蜡膏，再经溶剂脱油、精制而得的片状或针状结晶，是碳原子数约为18～30的烃类混合物，主要组分为直链烷烃。可用于制造橡胶制品蜡纸蜡笔食品和药物组分等。 液体石蜡性状为无色透明油状液体，在日光下观察不显荧光。室温下无嗅无味，加热后略有石油臭。密度比重0.86-0.905(25℃)不溶于水、甘油、冷乙醇。溶于苯、乙醚、氯仿、二硫化碳、热乙醇。与除蓖麻油外大多数脂肪油能任意混合、樟脑、薄荷脑及大多数天然或
胶粘剂 胶接（粘合、粘接、胶结、胶粘）是指同质或异质物体表面用胶粘剂连接在一起的技术，具有应力分布连续，重量轻，或密封，多数工艺温度低等特点。胶接特别适用于不同材质、不同厚度、超薄规格和复杂构件的连接。胶接近代发展最快，应用行业极广，并对高新科学技术进步和人民日常生活改善有重大影响。因此，研究、开发和生产各类胶粘剂十分重要。 胶粘剂的分类 胶粘剂的分类方法很多，按应用方法可分为热固型、热熔型、室温固化型、压敏型等；按应用对象分为结构型、非构型或特种胶；接形态可分为水溶型、水乳型、溶剂型以及各种固态型等。合成化学工作者常喜欢将胶粘剂按粘料的化学成分来分类 热塑性纤维素酯、烯类聚合物（聚乙酸乙烯酯、聚乙烯醇、过氯乙烯、聚异丁烯等）、聚酯、聚醚、聚酰胺、聚丙烯酸酯、a-氰基丙烯酸酯、聚乙烯醇缩醛、乙烯-乙酸乙烯酯共聚物等类 热固性环氧树脂、酚醛树脂、脲醛树脂、三聚氰-甲醛树脂、有机硅树脂、呋喃树脂、不饱和聚酯、丙烯酸树脂、聚酰亚胺、聚苯并咪唑、酚醛-聚乙烯醇缩醛、酚醛-聚酰胺、酚醛-环氧树脂、环氧-聚酰胺等类 合成橡胶型氯丁橡胶、丁苯橡胶、丁基橡胶、丁钠橡胶、异戊橡胶、聚硫橡胶、聚氨酯橡胶、氯磺化聚乙烯弹性体、硅橡胶等类 橡胶树脂剂酚醛-丁腈胶、酚醛-氯丁胶、酚醛-聚氨酯胶、环氧-丁腈胶、环氧-聚硫胶等类 胶粘理论 聚合物之间，聚合物与非金属或金属之间，金属与金属和金属与非金属之间的胶接等都存在聚合物基料与不同材料之间界面胶接问题。粘接是不同材料界面间接触后相互作用的结果。
因此，界面层的作用是胶粘科学中研究的基本问题。诸如被粘物与粘料的界面张力、表面自由能、官能基团性质、界面间反应等都影响胶接。胶接是综合性强，影响因素复杂的一类技术，而现有的胶接理论都是从某一方面出发来阐述其原理，所以至今全面唯一的理论是没有的。 吸附理论 人们把固体对胶粘剂的吸附看成是胶接主要原因的理论，称为胶接的吸附理论。理论认为： 粘接力的主要来源是粘接体系的分子作用力，即范德化引力和氢键力。胶粘与被粘物表面的粘接力与吸附力具有某种相同的性质。胶粘剂分子与被粘物表面分子的作用过程有两个过程： 第一阶段是液体胶粘剂分子借助于布朗运动向被粘物表面扩散，使两界面的极性基团或链节相互靠近，在此过程中，升温、施加接触压力和降低胶粘剂粘度等都有利于布朗运动的加强。第二阶段是吸附力的产生。当胶粘剂与被粘物分子间的距离达到10-5Å时，界面分子之间便产生相互吸引力，使分子间的距离进一步缩短到处于最大稳定状态。 根据计算，由于范德华力的作用，当两个理想的平面相距为10Å时，它们之间的引力强度可达10-1000MPa；当距离为3-4Å时，可达100-1000MPa。这个数值远远超过现代最好的结构胶粘剂所能达到的强度。因此，有人认为只要当两个物体接触很好时，即胶粘剂对粘接界面充分润湿，达到理想状态的情况下，仅色散力的作用，就足以产生很高的胶接强度。可是实际胶接强度与理论计算相差很大，这是因为固体的力学强度是一种力学性质，而不是分子性质，其大小取决于材料的每一个局部性质，而不等于分子作用力的总和。计算值是假定两个理想平面紧密接触，并保证界面层上各对分子间的作用同时遭到破坏时，也就不可能有保证各对分子之间的作用力同时发生。 胶粘剂的极性太高，有时候会严重妨碍湿润过程的进行而降低粘接力。分子间作用力是提供粘接力的因素，但不是唯一因素。在某些特殊情况下，其他因素也能起主导作用。 化学键形成理论
东莞星宇材料粘胶剂的基本理论 聚合物之间，聚合物与非金属或金属之间，金属与金属和金属与非金属之间的胶接等都存在聚合物基料与不同材料之间界面胶接问题。粘接是不同材料界面间接触后相互作用的结果。因此，界面层的作用是胶粘科学中研究的基本问题。诸如被粘物与粘料的界面张力、表面自由能、官能基团性质、界面间反应等都影响胶接。胶接是综合性强，影响因素复杂的一类技术，而现有的胶接理论都是从某一方面出发来阐述其原理，所以至今全面唯一的理论是没有的。 一、吸附理论 人们把固体对胶粘剂的吸附看成是胶接主要原因的理论，称为胶接的吸附理论。理论认为：粘接力的主要来源是粘接体系的分子作用力，即范德化引力和氢键力。胶粘与被粘物表面的粘接力与吸附力具有某种相同的性质。胶粘剂分子与被粘物表面分子的作用过程有两个过程：第一阶段是液体胶粘剂分子借助于布朗运动向被粘物表面扩散，使两界面的极性基团或链节相互靠近，在此过程中，升温、施加接触压力和降低胶粘剂粘度等都有利于布朗运动的加强。第二阶段是吸附力的产生。当胶粘剂与被粘物分子间的距离达到10-5?时，界面分子之间便产生相互吸引力，使分子间的距离进一步缩短到处于最大稳定状态。 根据计算，由于范德华力的作用，当两个理想的平面相距为10?时，它们之间的引力强度可达10-1000MPa；当距离为3-4?时，可达100-1000MPa。这个数值远远超过现代最好的结构胶粘剂所能达到的强度。因此，有人认为只要当两个物体接触很好时，即胶粘剂对粘接界面充分润湿，达到理想状态的情况下，仅色散力的作用，就足以产生很高的胶接强度。可是实际胶接强度与理论计算相差很大，这是因为固体的力学强度是一种力学性质，而不是分子性质，其大小取决于材料的每一个局部性质，而不等于分子作用力的总和。计算值是假定两个理想平面紧密接触，并保证界面层上各对分子间的作用同时遭到破坏时，也就不可能有保证各对分子之间的作用力同时发生。 胶粘剂的极性太高，有时候会严重妨碍湿润过程的进行而降低粘接力。分子间作用力是提供粘接力的因素，但不是唯一因素。在某些特殊情况下，其他因素也能起主导作用。 二、化学键形成理论 化学键理论认为胶粘剂与被粘物分子之间除相互作用力外，有时还有化学键产生，例如硫化橡胶与镀铜金属的胶接界面、偶联剂对胶接的作用、异氰酸酯对金属与橡胶的胶接界面等的研究，均证明有化学键的生成。化学键的强度比范德化作用力高得多；化学键形成不仅可以提高粘附强度，还可以克服脱附使胶接接头破坏的弊病。但化学键的形成并不普通，要形成化学键必须满足一定的量子化`件，所以不可能做到使胶粘剂与被粘物之间的接触点都形成化学键。况且，单位粘附界面上化学键数要比分子间作用的数目少得多，因此粘附强度来自分子间的作用力是不可忽视的。 三、弱界层理论
胶粘剂的不同分类 一、壁纸常用胶粘剂 1、淀粉胶 淀粉胶一般是双组份的。产品包含一盒淀粉，另外还有一份胶浆。使用的时候首先取胶粉倒入盛水的容器中，最好留下一部分，慢慢加，调成米粉糊状。然后再加入胶浆，拌匀，以增加胶水粘性。 淀粉胶的胶粉成分一般是比较环保的，但是胶浆成分的环保性就比较难控制了。因此选购淀粉胶时，需要重点查看胶浆的环保性，看胶浆是否有产品检测证书等。 2、糯米胶 糯米胶是一种壁纸专用的高性能接着剂，它最早是在日本兴起并传入其他地区，因而在行内又称为“日本胶”。糯米胶以纯天然食用淀粉和高性能植物材料、采用日系胶粘行业领先配方和技术生产而成。糯米胶是使用方便的纯天然植物粘合剂，开胶时只需加水搅拌均匀即可使用，无需另外添加增粘胶浆。 选购进口糯米胶时，由于产品包装说明等都是日文的，因此选购时谨慎一点，防止上当买到伪造产品。最好要求查看产品的报关单、原产地证明、中文标识以及环保检测报告等。 3、桶装胶 桶装胶一般是由塑料桶包装，桶里面直接装胶，里面胶的状态可以直接看到。这类胶大部分是欧美进口。桶装胶在环保性能、粘结力方面优势较大，但是价格也相对要贵。选购这类进口胶的时候，同样要注重查看产品的进口报关单、原产地证明以及环保检测报告等相关文件。 二、木工常用胶粘剂 1、白乳胶
木工活中常用到的一种胶就是白乳胶，它由醋酸与乙烯合成醋酸乙烯，再经乳液聚合而成的乳白色稠厚液体。白乳胶可常温固化、固化较快、粘接强度较高，粘接层具有较好的韧性和耐久性且不易老化。白乳胶主要适用于木龙骨基架和木制基层板以及成品木制面层板的粘接。此外，白乳胶也适用于墙面壁纸和墙面底腻的粘贴和增加胶性强度。 2、万能胶 万能胶也叫309胶，在木工施工中，也会见到。万能胶的溶剂一般为信那水(硝基稀料)含大量的苯等有毒物质，因此木工施工中能不用就不要用。万能胶主要适用于成品木制面层板的黏结。黏结强度高，寿命长，而且不易开胶。万能胶在使用时对接的两面都必须涂胶，待待放置十到二十分钟，胶面不粘手时对接。 3、地板胶 在铺贴拼花、软木、复合地板时，可采用直接胶粘铺设法将地板直接粘接在水泥地面上。这时用到的胶就称为地板胶。采用地板胶铺装，非常方便快捷。但相对于龙骨铺设法、悬浮铺设法，因使用胶水，污染相对较大。因此，建议在购买地板的时候就选择不要胶粘的地板，尽量避免采取胶粘的方式。地板胶主要适用于木制地面板材，凝固时间较短，1-3小时后凝固;黏结强度高，寿命长。选购时，注意检查产品的环保性，避免选到低劣产品;使用地板胶时，要求地面十分干燥、干净、平整。 三、其他常用胶粘剂 1、石材胶 石材胶适用于大理石、花岗石板材与墙面的粘贴。使用石材胶粘贴安装墙面天然石材，施工简单操作方便，施工简单，避免了石材干挂作业的复杂操作。市场上的石材胶有云石胶，AB胶，硅硐胶等。其中云石胶较为常用，它是以环氧树脂等多种高分子合成材料为基材配制而成的膏状粘稠胶粘剂。适用于大理石、花岗石、马赛克、陶瓷面砖等与水泥基层的粘结。
粘接原理 1、机械理论认为，胶粘剂必须渗入被粘物表面的空隙内，并排除其界面上吸附的空气，才能产生粘接作用。在粘接如泡沫塑料的多孔被粘物时，机械嵌定是重要因素。胶粘剂粘接经表面打磨的致密材料效果要比表面光滑的致密材料好，这是因为 （1）机械镶嵌； （2）形成清洁表面； （3）生成反应性表面； （4）表面积增加。由于打磨确使表面变得比较粗糙，可以认为表面层物理和化学性质发生了改变，从而提高了粘接强度。 2、吸附理论认为，粘接是由两材料间分子接触和界面力产生所引起的。粘接力的主要来源是分子间作用力包括氢键力和范德华力。胶粘剂与被粘物连续接触的过程叫润湿，要使胶粘剂润湿固体表面，胶粘剂的表面张力应小于固体的临界表面张力，胶粘剂浸入固体表面的凹陷与空隙就形成良好润湿（γ SV=γ SL+γ LVcosθ。γ SV，γ SL，γ LV各代表了固气接触，固液接触和液气接触。θ为0o表示完全浸润）。如果胶粘剂在表面的凹处被架空，便减少了胶粘剂与被粘物的实际接触面积，从而降低了接头的粘接强度。 许多合成胶粘剂都容易润湿金属被粘物，而多数固体被粘物的表面张力都小于胶粘剂的表面张力。实际上获得良好润湿的条件是胶粘剂比被粘物的表面张力低（即γ氟塑料很难粘接。
通过润湿使胶粘剂与被粘物紧密接触，主要是靠分子间作用力产生永久的粘接。在粘附力和内聚力中所包含的化学键有四种类型： 1）离子键 2）共价键 3）金属键 4）xx力 3、扩散理论认为，粘接是通过胶粘剂与被粘物界面上分子扩散产生的。当胶粘剂和被粘物都是具有能够运动的长链大分子聚合物时，扩散理论基本是适用的。热塑性塑料的溶剂粘接和热焊接可以认为是分子扩散的结果。 4、静电理论由于在胶粘剂与被粘物界面上形成双电层而产生了静电引力，即相互分离的阻力。当胶粘剂从被粘物上剥离时有明显的电荷存在，则是对该理论有力的证实。 5、弱边界层理论认为，当粘接破坏被认为是界面破坏时，实际上往往是内聚破坏或弱边界层破坏。弱边界层来自胶粘剂、被粘物、环境，或三者之间任意组合。如果杂质集中在粘接界面附近，并与被粘物结合不牢，在胶粘剂和被粘物内部都可出现弱边界层。 当发生破坏时，尽管多数发生在胶粘剂和被粘物界面，但实际上是弱边界层的破坏。，这就SV要大）是环氧树脂胶粘剂对金属粘接极好的原因，而对于未经处理的聚合物，如聚乙烯、聚丙烯和聚乙烯与金属氧化物的粘接便是弱边界层效应的实例，聚乙烯含有强度低的含氧杂质或低分子物，使其界面存在弱边界层所承受的破坏应力很少。如果采用表面处理方法除去低分子物或含氧杂质，则粘接强度获得很大的提高，事实业已证明，界面上确存在弱边界层，，致使粘接强度降低。 粘接原理 目前已提出的粘接理论主要有：
