附表BIM模型精度标准

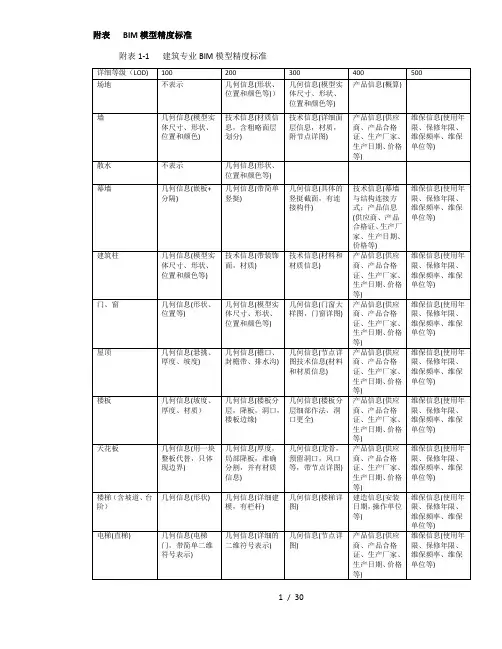

附表1-1 建筑专业BIM模型精度标准
1
2
附表1-2 结构专业BIM模型精度标准
4
附表1-3 给排水专业BIM模型精度标准
5
附表1-4 暖通专业BIM模型精度标准
6
暖通水管道不表示几何信息(按着系
统只绘主管线，
标高可自行定
义，按着系统添
加不同的颜色) 几何信息(按着系
统绘制支管线，
管线有准确的标
高，管径尺寸、
添加保温，坡度)
技术信息(材料
和材质信息、技
术参数等）
产品信息(供应
商、产品合格
证、生产厂家、
生产日期、价格
等）
维保信息(使用年
限、保修年限、
维保频率、维保
单位等）
管件不表示几何信息(绘制主
管线上的管件) 几何信息(绘制支
管线上的管件)
技术信息(材料
和材质信息、技
术参数等）
产品信息(供应
商、产品合格
证、生产厂家、
生产日期、价格
等）
维保信息(使用年
限、保修年限、
维保频率、维保
单位等）
附件不表示几何信息(绘制主
管线上的附件) 几何信息(绘制支
管线上的附件，
添加连接件)
技术信息(材料
和材质信息、技
术参数等）
产品信息(供应
商、产品合格
证、生产厂家、
生产日期、价格
等）
维保信息(使用年
限、保修年限、
维保频率、维保
单位等）
阀门不表示不表示几何信息(具体的
外形尺寸，添加
连接件) 技术信息(材料
和材质信息、技
术参数等）
产品信息(供应
商、产品合格
证、生产厂家、
生产日期、价格
等）
维保信息(使用年
限、保修年限、
维保频率、维保
单位等）
设备不表示不表示几何信息(具体的
外形尺寸，添加
连接件) 技术信息(材料
和材质信息、技
术参数等）
产品信息(供应
商、产品合格
证、生产厂家、
生产日期、价格
等）
维保信息(使用年
限、保修年限、
维保频率、维保
单位等）
仪表不表示不表示几何信息(具体的
外形尺寸，添加
连接件) 技术信息(材料
和材质信息、技
术参数等）
产品信息(供应
商、产品合格
证、生产厂家、
生产日期、价格
等）
维保信息(使用年
限、保修年限、
维保频率、维保
单位等）
7
附表1-5 电气专业BIM模型精度标准
11、附表
8
首都医科大学附属北京天坛医院迁建工程一标段项目BIM模型
质量检查记录表
碰撞检查报告（参考样本）
9
首都医科大学附属北京天坛医院迁建工程一标段项目BIM碰撞检查报告（专业）
编制人：
审核人：
审定人：
2014年月日
10
.一、项目概要
本项目为地下（连续）：99746 m2，1～3层。地上单体工程包括：专科门诊楼（A1）、病房楼（A2、A3、A4）、医技楼（A5）、医院入口大厅（A6）、综合门诊楼（A7）、急救急诊楼（A8）、康复医学楼（A9、A10）一～十一层施工图BIM模型，模型包括建筑、结构、幕墙、装修、机电和人防专业；本次报告内容为十二层施工模型碰撞报告。
.二、模型依据
建筑专业：北京建筑设计研究院提供XX施工图（XX版）
结构专业：北京建筑设计研究院提供XX施工图（XX版）
机电专业：北京建筑设计研究院提供XX施工图（XX版）
人防专业：北京建筑设计研究院提供全套人防施工图（XX版）
.三、建模深度
3.1建筑
完成建筑墙体、楼梯建模。
3.2结构
完成柱、梁、板模型搭建。
3.3机电部分
给排水：完成所有给排水管道建模；给排水专业的管件标高均为管中心线标高。
消防：完成所有消防管道建模；消防专业的管件标高均为管中心线标高。
暖通：完成所有风管道建模；暖通图纸上给出的管径标高均为管底标高。
强电：完成所有强电桥架建模；强电桥架标高均为底部标高。
弱电：完成所有弱电桥架建模；弱电桥架标高均为底部标高。
（1）标高选择
给水：xx标高为2.40m，xx标高为2.20m
排水：xx标高为2.40m，xx标高为2.20m
消防：xx标高为2.40m，xx标高为2.20m
喷淋：xx标高为2.40m，xx标高为2.20m
暖通：xx标高为2.40m，xx标高为2.20m
强电：xx标高为2.40m，xx标高为2.20m
弱电：xx标高为2.40m，xx标高为2.20m
.3.4模型颜色
11
四、工作成果
模型侦错情况
（1）暖通专业
（2）给排水专业
12
模型侦错具体说明
（1）暖通-结构楼层：XX层
暖通-结构梁局部碰撞典型三维图
部分重点区域的碰撞情况
XX层排风机房
13
优化报告（参考样本）
首都医科大学附属北京天坛医院迁建工程一
标段项目（专业）
BIM优化报告
编制人：
审核人：
审定人：
2014年月日
14
一、优化说明
本次优化所用的模型是以北京建筑院提供的版设计施工图纸为依据而建。针对设计图纸及所建模型，BIM 实施团队将F1层的机电综合管线按碰撞轻重程度分为三个类型：
简单（即系统整体碰撞，不影响整体系统设计，可自行调整）
中等碰撞（即与设计有关的碰撞，需机电设计方调整）
严重碰撞（需要建筑、结构和机电共同调整设计）
本次优化类型为B1层的中等碰撞点，对于无法调出的严重碰撞也进行了调整，并得出最低标高，此类碰撞点主要集中于走廊及大厅等区域。
二、优化流程
根据设计师提供的施工图建立模型；
通过建立的模型进行检查图纸的错、漏、碰、缺。
通过模型进行管线综合，出局部管线剖面图。
部分区域(即存在严重碰撞点区域）无法通过管线综合解决，需各专业开会讨论，修改图纸方案。
三、碰撞优化建议
机电模型颜色
15
剖面
XX上空（XX/XX轴/XX-XX轴）
说明：各专业标高如下标注，此处机电专业管线穿梁，位置布置不合理，需要重新调整，调整后机电管线最低标高为4900mm
调整前
16
17
调整后
18
管线综合（参考样本）
19
净高控制报告
