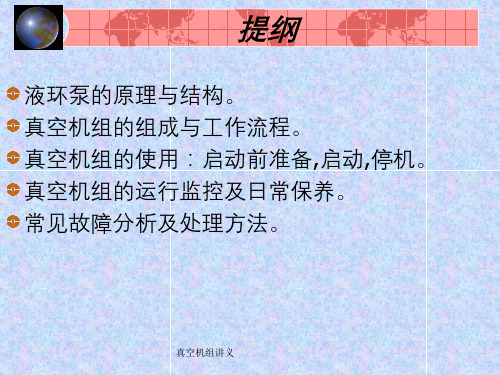

液环真空泵、真空压缩机组讲义
我公司危废一期项目设计有2套真空压缩机组，分别为减顶压缩机组P6106A，型号2BW9 153-1BD2-0S1450+气冷罗茨泵ZJL400，额定流量1150m3/h,进口压力5KPa.A，排出压力120KPa.A；减顶压缩机组P6106B，型号2BW9 102-1BD2-0S1450+气冷罗茨泵ZJL300，额定流量650m3/h,进口压力5KPa.A，排出压力120KPa.A。
一真空泵和真空压缩机的区别
液环式真空泵是一种粗真空泵，它能获得的极限真空为2000—4000Pa，在串联大气喷射器后可达到270—670Pa，此时的水环泵组也被称为水环压缩机，是属于低压的压缩机，其压力范围可以达到1~2*105Pa表压力。
二液环真空泵简介
液环泵常用介质为油或者水，而大多数情况下是用水的，所以也称为水环泵。水环泵最初用作自吸水泵，如有的消防系统中为避免消防水泵排气不尽发生气蚀，配备一台水环泵专门抽除消防水泵进水管路和泵腔中的空气。后由于真空工艺的应用增多，真空泵的应用也更加广泛。
水环真空泵的转子是带多个叶片的偏心叶轮，叶轮旋转会将液体抛向泵壳并形成液环，液环和转子叶片形成若干个容积会随着叶轮旋转周期性变化的工作腔，由此实现吸气、压缩、排气循环。
三减顶真空机组的组成和各部分作用简介
减顶压缩机组的工作液是水，抽吸介质为：空气、水汽、瓦斯气
等。机组由液环真空泵、电机、换热器、气体过滤器、气液分离器、气体和液体管路、罗茨泵以及各类就地及远传仪表组成。
1、磁翻板液位计：配套有防爆液位变送器，可现场观察气液分离器内的液位，液位变送器可根据气液分离器内液位高低对应4~20mA电流到DCS系统，实时监控气水分离器的液位。
2、气液分离器：液环真空泵排出的气、液在此分离，气体从排气口排出，液体留在气液分离器内，通过泵供液管路继续循环使用。气液分离器上设置有补液口和排液口，其液位一般在液位计中位线的±20mm之内，当液位低于液位计中位线20mm以下时，需要通过补液口给机组补液，当液位高于液位计中位线20mm以上时，需通过手动溢流管路进行排液。
3、换热器：通过冷却水带走工作液在循环过程中吸收的能量，确保工作液处于合适的温度。
4、泵清洗排液管路：当液环真空泵进行清洗或者长时间不用时，通过泵清洗排液管路可把液环真空泵内的工作液排放干净；启动前加入工作液冲洗液环真空泵，可排走液环真空泵内的污物。
5、排液管路：由气液分离器底部的手动排液管路和气液分离器的自动排液管路两部分组成，且这两部分是并联的关系。当液位计发出高液位信号给DCS时，DCS系统会控制气液分离器的自动排液管路上的电磁阀动作，实现自动排液；在清洗气液分离器或其他特殊情况下，可以打开底部手动排液管路的法门进行手动控制排液。
6、补液管路：与排液管路类似，由自动补液管路和手动补液管路两
部分并联组成，通过电磁阀控制，可以实现自动控制补液，在特殊情况或需要快速补液时，可以打开手动补液管路的阀门进行手动控制补液。
7、泵供液管路：由于液环真空泵具有自吸功能，且液位计的中位线和液环真空泵的轴心线是在同一个水平面上的，气液分离器的液体由于液环真空泵的自吸作用，会通过冷却器冷却后供给液环真空泵循环使用。
8、回流管路：气体可以通过回流管路回到液环泵入口处，当机组的入口气量过小，液环泵气蚀严重时，可以稍微打开回流管路阀门，减轻液环泵的气蚀。
9、压力变送器：检测机组入口压力，来控制罗茨泵的启动或者停止。
10、罗茨真空泵：与液环泵串联使用，提高真空机组的抽气能力。
11、电磁流量计：安装在泵供水管路上，监测液环泵的供水量。当流量小于1.5m3/h时，发出低流量报警信号，当流量小于0.8m3/h时，连锁停机。
四启动和停机操作步骤（即真空机组操作规程）
4.1启动前的检查和准备：
1.启动前检查泵的流程是否正确；各仪表是否准确并已经校对；各阀门开关状态是否正确；
2.检查地脚螺栓、电机接地线及其他连接处有无松动；
3.检查液环泵轴承的润滑脂是否足够，检查罗茨泵的油位是否正常；
4.确认机组各管路连接是否正常，没有跑冒滴漏现象；
5.打开补液管路上的阀门给液环泵供液，让液位上升到液位计中位线，手动盘车，然后打开泵清洗排液管路的阀门，以便一边盘车一边排出污液。
6.给罗茨泵供应冷却水。需要强调的是机组开启前必须确保罗茨泵已供应冷却水，泵供排液管路确保畅通，气液分离器的液位在液位计中位线附近，气液分离器与液环真空泵之间的泵供液管路必须确保畅通。
7.开始供工作液。工作液从低液位补液管路补液口进入，打开低液位补液管路上的手动阀门，进行加注，工作液经气液分离器、换热器到液环真空泵。当液位升高到标准液位，即液位计中位线±20mm范围内，即可停止供给工作液。
8.从换热器冷却水入口处供入冷却水。
9.启动前再次检查各阀门启闭状态，检查电机转向。
4.2启动步骤
1.手动控制的情况下，先启动液环泵粗抽，液环真空泵运转，泵内形成液环，并进入工作状态产生真空，系统的气体被液环真空泵抽出。在液环泵开启过程中，工作液是循环使用的，其循环路线是液环真空泵--气液分离器--换热器--液环真空泵，工作液运行中产生的热量由冷却水经换热器带走。
2.真空度达到150mbar(A)时，启动罗茨泵。
4.3运行中的检查
1.检查液环泵和罗茨泵的供电电压和电流值是否正常。
2.检查罗茨泵的温升，不应超过60℃。
3.检查设备运转中设备和管路中是否有异常噪音、喘振等异常现象，若有，及时向生产部负责人员报告。
4.检查液环泵换热器进出口工作液的温差，应该在3℃-5℃的范围内，若超过此范围，及时向生产部负责人员报告。
4.4停机步骤
1.自动状态下，直接按下停机按钮，各台泵将按照设定的程序停止运行。
2.手动状态下，先关闭罗茨泵，然后打开回流管路阀门，再关闭液环泵入口阀门，最后关闭液环泵，以此防止水返上罗茨泵。
3.停机后，停止补液管路上工作液的供给。
4.停止罗茨泵冷却水、换热器冷却水的供给。
5.一天以上的停机，应确保罗茨泵泵腔内的干燥清洁，必须放去液环真空泵、气液分离器、管路以及换热器内的工作液，并打开罗茨泵底部盲板，确保排空。
4.5开停机及运行注意事项
1.液环泵启动前，泵腔必须要有工作液，确保液位在液位计中位线附近。无工作液启动会烧坏机械密封，工作液液位过低，液环泵抽气能力会下降，使泵工作不稳定。
2.罗茨泵启动前，必须要有冷却水冷却，否则会损坏罗茨泵。
3.罗茨泵必须在液环泵启动后才能启动，否则会损坏罗茨泵。
4.冷却水的温度应尽量低，不能过高。冷却水的温度越低，液环泵所
能达到的真空度就越高，也越有利于延长液环泵的使用寿命。
5.运行时须保证液环泵排气顺畅，当气液分离器排气压力高于设计值时，会使电机电流升高，严重者或者时间过长都会烧坏电机。
6.机组停机一天以上重新启动时，必须灌水盘车冲洗，以免内部生锈结垢造成启动困难。
7.与机组连接的新安装管路，必须清除管路里的杂物，并安装滤网（20-30目为宜），以确保管路的干净，否则杂物进入泵内会卡死转子或者引起卡塞导致电流增大，烧坏电机。
8.当液环泵出现气蚀现象时，必须打开喷射器驱动器阀门，关闭喷射器旁通管路阀门，让喷射器投入工作，否则会减少液环泵使用寿命，甚至损坏液环泵。
9.罗茨泵不能单独使用。开启罗茨泵之前必须开启前级泵。
J^KEflFlO^ d厂飯吉佛山小泵厂有腮2囹 水环真空泵及机组 安装使用说明书 CBF300-2——CBF 720-2 CBF300A-2---- CBF720A-2 广东省佛山水泵厂有限公司 2002 版
尊敬的KENFLO用户们： 承蒙选购、使用KENFLO产品，谨致万分谢意。 让顾客满意是我们的宗旨，我们将会为您提供热情周到的服务。 本说明书提供了安装、使用和维修CBF300?720、CBF300A- 720A水环泵时必须注意的事项和指 导，因此在安装使用水环真空泵前，有关技术、操作人员必须首先详细阅读，以期耐久使用。 对于运输、装配、使用、维护等过程的注意事项和技术要求，即使在本说明书中没有明确提出，但也可能由于不注意而造成直接或间接的人身伤害或设备事故，所以也要注意安全。 特别说明：CBF300A?720A真空泵，是在CBF300?720的基础上，将后轴承进行了改进，进一步提高泵的运行可靠性。其余结构均一致。 CBF300A?720A后轴承由两个锥轴承与一个调整垫组合装配而成。敬请用户留意两个锥轴承 的安装、轴向游隙的调整与轴承备货的说明。 一、概述 CBF型水环真空泵采用单级单作用的结构形式。通常用于抽吸不含固体颗粒、不溶或微溶于工作液的气体。当真空泵的过流部件采用耐腐蚀材料或喷涂瓷质耐磨耐腐蚀涂层时，可用于抽吸腐蚀性气体或以带有腐蚀性的液体作为真空泵的工作液。 型号的意义 CBF 410A 2BQ3-q 丫4^0 泵转速。 配套电机代号（见附表1）。传动方式补充代号（见附表 一轴封型式代号。“ 3”为外供水填料密封，“ 4 ”为内供水 填料密封等。 一传动方式代号。“ D ”为直联传动，“ G ”为减速机传动，“ V ” 为皮带传动。 结构材料代号。“ B”主要过流部件是普通材质，“N ”主 要过流部件为0Cr18Ni9等。 最低吸入绝对压力代号。“2”可达180mbar,高效范围在 2 ）。 200---1013mbar。 当泵标牌带有“ A”时，表示为轴承改进型，后轴承部 件装有两个锥轴承。请用户留意CBF300A---CBF720A 的附图说明。 泵体分隔识别代号。“0”泵体不带隔板， “6”泵体带 隔板。 以厘米为单位的叶轮名义半径。 泵系列名称。 二、工作原理及结构 1、工作原理 图1是真空泵工作原理图，叶轮偏心地装在接近圆形的泵体内, 当叶轮按图示箭头方向旋转时，因离心力作用， 注入泵体内的液体形成旋转的液环。液环的内表面与叶轮轮毂之间形成一个月牙形空间，1、液环 2、吸气口
15 真空泵操作规程： 15.1 真空泵原理： 水环真空泵（简称水环泵）是一种粗真空泵，由于水环真空泵中气体压缩是等温的，故可抽除易燃、易爆的气体，还可抽除含尘、含水的气体，因此，其应用日益增多。在泵中充装有适量的水作为工作液，有冷却和密封作用，当叶轮按指示的方向旋转时，水被叶轮抛向四周，由于离心力的作用，水形成了一个决定于泵腔形状的近似于等厚度的封闭圆环。水环的上部分内表面恰好与叶轮轮毂相切，水环的下部内表面刚好与叶片顶端接触（实际上叶片在水环内有一定的插入深度）。此时叶轮轮毂与水环之间形成一个月牙形空间，而这一空间又被叶轮分成叶片数目相等的若干个小腔。如果以叶轮的上部0°为起点，那么叶轮在旋转前180°时小腔的容积由小变大，且与端面上的吸气口相通，此时气体被吸入，当吸气终了时小腔则与吸气口隔绝；当叶轮继续旋转时，小腔由大变小，使气体被压缩；当小腔与排气口相通时，气体便被排出泵外。综上所述，水环泵是靠泵腔容积的变化来实现吸气、压缩和排气的，因此它属于变容式真空泵。 15.2 启停： 15.2.1启动前准备： A 清理泵体及周围卫生。 B 检查泵驱动端、非驱动端润滑情况。 C 确认进口阀全关，出口阀全开。 D 检查泵体密封处有无渗漏现象，进出口管线、阀门、法兰、压力表接口、是否完好，地脚螺栓和联轴器护罩有无松动现象。 E 通过泵体密封水管向真空泵内送水，盘车，待泵体非驱动端导淋排出水后关闭该导淋。
F 电机拆线检修后，检查电机转向是否符合泵头的转向。 15.2.2启动： A 将操作柱旋钮有“0”位打到“现场”，按下“启动”按钮。泵启动。 B 泵启动后根据出口分液罐排水情况，控制泵体密封水的流量大小。 C 缓慢打开进口阀门，开进口阀时，需注意泵体的声音、振动情况，电流的大小情况。阀门开到满足工艺所需时，不可无限量的开关。 15.2.3启动后检查： A 驱动端于非驱动端的温度情况。 B 泵体有无异常振动、异响，进口压力是否符合泵的抽真空压力。 C 电机温度情况、电流是否在规定的量程内。 15.2.4停泵： A 停机前先检查系统各相应设备能否进入停机规程中。 B 关闭进口阀，按下停机按钮。 C 关闭泵体密封水阀、机封冲洗水阀。 D 冬季时，打开泵体低点排放堵板，排净泵内介质，防冻。 15.3真空泵的切换： A 备用泵启动前，做好开泵前的准备工作。 B 备用泵启动后，缓慢开启备用泵进口阀，关闭运行泵的进口阀，切换时，注意真空度要满足工艺要求。
水环式真空泵管路安装要点及工作原理 1、选择合理的方案 (1)真空系统出口与泵的入口的间距越短越好; (2)管路拐弯越少越好; (3)进口管路应高于泵的入口中心线，出口管应防止有引起较大阻力的因素，如出口管上爬、直角拐弯等; (4)配接进出口管直径应与产品的进出口直径一致，如真空系统较小，进出口配接管直径可以小，但不得小于产品进出口直径的百分之七十，且出口直径应大于或等于入口管直径; (5)管路的拐弯处应圆滑过渡; (6)真空泵的进水管路要安装阀门,用来调节进水量的多少,进水量的多少对真空度有影响,调节进水量的同时通过观察真空表的指针来控制阀门,SK-0.8的极限真空能达到-0.087,在工作状态下,因为管路不是完全密封的状态,真空度在-0.06左右就能满足工作需求。 2、安装或维修管路时，要避免掉进异物。 3、管路的接头要加密封垫，不能有漏气、漏水的情况。 4、在真空设备的吸气口处安装真空表，这样可以控制真空的变化情况。 5、当真空度达到极限时会发出很大的噪声，叫气蚀声,通过阀门来调节真空度,真空度高时,试压爆破检测仪,打开阀门放掉过量的气体,气蚀声立刻消失，真空度下降时在关闭阀门。
6、循环水的其中一个重要作用还是用来冷却真空泵工作时产生的热量,打压泵,当循环水的水温超过40度,真空度就会降低,及时补充或改换冷水来降低循环水的热度,围栏设备上的真空泵用铁油桶来装循环水,水桶里的水要多一些。 水环泵最初用作自吸水泵。是由叶轮、泵体、吸排气盘、水在泵体内壁形成的水环、吸气口、排气口、辅助排气阀等组成的。 在工业生产的许多工艺过程中，如真空过滤、真空引水、真空送料、真空蒸发、真空浓缩、真空回潮和真空脱气等，水环泵得到广泛的应用。由于真空应用技术的飞跃发展，水环泵在粗真空获得方面一直被人们所重视。由于水环泵中气体压缩是等温的，故可抽除易燃、易爆的气体，此外还可抽除含尘、含水的气体，因此，水环泵应用日益增多。 在泵体中装有适量的水作为工作液。当叶轮按图中顺时针方向旋转时，水被叶轮抛向四周，由于离心力的作用，水形成了一个决定于泵腔形状的近似于等厚度的封闭圆环。水环的下部分内表面恰好与叶轮轮毂相切，水环的上部内表面刚好与叶片顶端接触(实际上叶片在水环内有一定的插入深度)。此时叶轮轮毂与水环之间形成一个月牙形空间，而这一空间又被叶轮分成和叶片数目相等的若干个小腔。如果以叶轮的下部0°为起点，那么叶轮在旋转前180°时小腔的容积由小变大，且与端面上的吸气口相通，此时气体被吸入，当吸气终了时小腔则与吸气口隔绝;当叶轮继续旋转时，小腔由大变小，使气体被压缩;当小腔与排气口相通时，气体便被排出泵外。
目录 1 用途 (1) 2 特点 (1) 3 单泵型号表示方法 (1) 4 工作原理 (2) 5 泵结构说明 (2) 6 性能参数表 (4) 7 安装 (4) 8 使用和维护 (5) 9 泵的拆、装 (7) 10 常见故障及补救方法 (8) 11 外形安装尺寸 (9) 附页受控部件明细表 (13) 安全警告： ●该设备应用于含有大电流设备的工业系统中，取决于工作条件，特别是在应用有害介质时，不当的操作将会导致严重的人身伤害或财产损失。 ●只允许资格人员操作该设备！ ●操作人员在操作该设备时，必须能够随时得到随机提供的使用说明书和其它相 关产品资料，而且必须遵守这些规定。 ●非资格人员禁止操作或接近该设备！ ●若在煤矿使用，须配用相应等级的防爆电动机，防爆电动机应有有效的安全标 志证书；若使用三角带传动，应使用防静电和阻燃的三角带。 ●若在煤矿使用，须严格按照煤矿安全规程的要求安装监控、安全设备。
2BEA系列水环真空泵 1用途 该系列水环真空泵是用来抽吸空气或其他无腐蚀性、不溶于水、不含固体颗粒的气体，以使被抽密闭的容器形成一定的真空。吸入的气体中允许混有微量的液体。该泵推荐的工作区间为-0.04MPa—0.09 MPa. 该类真空泵主要应用于化工、石化、轻工、制药、冶金、建材、电器、食品、洗煤、选矿、化肥等行业。 当配有防爆电机时，可抽吸易燃、易爆的气体，当泵体材料为耐腐蚀材料时，可以抽吸具有一定腐蚀性的气体。 2 特点 2.1高可靠性 由于该类泵采用了轴与叶轮孔的牢固热装过盈配合及轴和轴承安全系数大，因而具有相当高的可靠性。采用焊接叶轮，轮毂与叶片全部加工，从根本上解决了动平衡问题，运转平衡，低噪音。 2.2维护方便 由于在泵的两端盖上设置了检查孔（拆下压板即可），因而可方便地查看内部结构或间隙，并可快速而方便地更换排气口阀板。此外，填料的更换也可在不拆泵盖的情况下进行，十分方便。 2.3高效节能 该系列水环泵采用了系统优化设计，分配板，叶轮等主要部件设计结构合理，效率较高，另外，该类水环泵都采用了柔性排气阀设计，避免了气体压缩过程中的过压缩，通过自动调排气面积而降低能量消耗。从而最终达到最佳运行效率。 2.4适应冲击载荷 叶片采用钢板一次冲压成形，型线较好。焊接叶轮整体进行热处理，叶片具有良好的韧性，其抗冲击，抗折弯能力得以根本保证，适应冲击载荷。 3单泵型号表示方法 泵以8位的文字（字母）和数字组合表示其全称： 2BEA—XX X —X 最低吸入压力代号 0 ——可达33hPa 1 ——可达160hPa 叶轮宽径比代号 1——B/D=0.5 2——B/D=0.75 3——B/D=1 5——B/D=1.2 叶轮名义半径cm 单级水环真空泵系列名称
水环真空泵工作原理 flash 动画图 叶轮打泵売成偏心，泵売内充一定量的水「叶轮旄转使水形成水坏 0 相邻叶片（M 中红色叶片）旋转时「冰环形成的牢间（气釦变 川咙 气，协（气宝｝逐渐变小，即荒气雌轨纲删叶片，即 多组往SO. 水环式真空泵（简称水环泵）是一种粗 真空泵，它所能获得的极限压力，对于单级泵为 2.66?9.31kPa ; 对于双级泵为0.133?0.665kPa 。水环式真空泵也可用作压缩机，它属于低压的压缩机，其压力范围为（1 2） X105Pa 表压力（在特定的条件下）。 水环式真空泵在石油、化工、机械、矿山、轻工、造纸、动力、 冶金、 医药和食品等工业及市政与农业等部门的许多工艺过程中，如真空过滤、真空送料、真空脱气、真 空蒸发、真空浓 缩和真空回潮等，得到了广泛的应用，由于水环泵压缩气体的过程是等温的，故可抽除易 燃、易爆的气体，此外还 可抽除含尘，含水的气体，因此， 水环式真空泵的应用日益增大。 水环式真空泵 卩
如图为水环式真空泵的工作原理示意图，水环泵是由叶轮、泵体、吸排气盘、水在泵体内壁形成的水环、 吸气口、排气口、辅助排气阀等组成的。 叶轮被偏心的安装在泵体中，当叶轮按图示方向旋转时，进入 水环式真空泵 泵体的水被叶轮抛向四周, 由于离心力的作用，水形成了一个与泵腔形状相似的等厚度的封闭的水环。水环的上部内表面恰好与叶轮 轮毂相切（如I -1断面），水环的下部内表面刚好与叶片顶端接触（实际上，叶片在水环内有一定的插入 深度）。此时，叶轮轮毂与水环之间形成了一个月牙形空间，而这一空间又被叶轮分成与叶片数目相等的 若干个小腔。如果以叶轮的上部 0。为起点，那么叶轮在旋转前 180。时，小腔的容积逐渐由小变大（即从断 面I -1到n -n ），压强不断的降低，且与吸排气盘上的吸气口相通，当小腔空间内的压强低于被抽容器 内的压强，根据气体压强平衡的原理，被抽的气体不断地被抽进小腔，此时正处于吸气过程。当吸气完成 时与吸气口隔绝，从n "到山-m 断面，小腔的容积正逐渐减小，压力不断地增大，此时正处于压缩过程, 当压缩的气体提前达到排气压力时，从辅助排气阀提前排气。从断面m 腔的容积进一步地减小压强进一步的升高， 当气体的压强大于排气压强时，被压缩的气体从排气口被排出, 在泵的连续运转过程中，不断地进行着吸气、压缩、排气过程，从而达到连续抽气的目的。 在水环泵中，辅助排气阀是一种特殊结构，一般采用橡皮球阀，它的作用是消除泵在运转过程中产生的 过压缩与压缩不足的现象。这两种现象都会引起过多的功率消耗。因为 水环式真空泵没有直接的排气阀, 而且排气压力始终是固定的，水环泵的压缩比决定于进气口的终止位置和排气口的起始位置，然而这两个 位置是固定不变的，因而不适应吸入压力变化的需要。为了解决这个问题，一般在排气口下方设置橡皮球 阀，以便当泵腔内过早达到排气压力时，球阀自动开启，气体排出，消除了过压缩现象。一般在设计水环 泵时都以最低吸入压力来确定压缩比，以此来确定排气口的起始位置，这样就解决了压缩不足的现象。 排气口 吸气口 吸气孔 -m 到I -I,而与排气口相通的小
安全术语 本说明书中的醒目术语：危险，警告，注意和提示指出了某种危险或需要引导起特别注意的非常情况： 危险指如果不采取恰当的预防措施，将会导致人员伤亡和/或重大的财产损失。 警告指如果不采取恰当的预防措施，将会导致严重的人身损害和/或重大的财产损失。 注意指如果不采取恰当的预防措施，将会导致人身伤害和/或重大的财产损失。 提示指那些有可能引不起操作人员注意的特殊的产品技术问题需要加以提配。 同时，为了防止出现故障，遵守其它有关吊运、安装、操作、维修但没有加以特别强调的注意事项及技术数据（在使用说明书，产品资料和在设备自身上）也是非常重要的，因为它们也会直接或间接导致严重的人身伤害和/或财产损失。 通用安全指导 在这些所描述的设备是工业应用设施中组成部分，它是在通用工程实践的基础上设计而成的。 危险不当的应用，错误的操作及保养不够或非资格人员不被允许的干涉，都会导致严重的人身伤害或财产损失。尢其在使用或输送高温、高压和危险介质的情况下更是如此。 警告在此规定，设备安装的基本计划及所有关于设备的吊运、安装、试车、保养及维修方面的工作都由资格人员去执行或由技术熟练的负责人来检查。 为此下面所列特别条款必须执行： —除本说明书之外，包含于产品目录，订货资料、数据牌和其它产品文件的被允许应用的（安装、联接、工作环境和操作条件）技术数据和资料。 —通用安装和安全规则。 —现场具体详细的指导说明和要求。 —工具、起重设备和吊运器具的正确使作 —人身保护装备的使用 使用说明书不可能包含设备所有可能变化具体细节，也不可能是每种可能的安装、操作或维修情况提供指导。因此，在工业领域，当设备用作规定用途时，该说明书通常只包含必须的指导说明。 如果在这些方面有什么不正确的地方、特别是在没有相关产品资料的情况下，必须从相应的销售部门得到澄清说明。不过，请一定注明设备型号和系列代码。 吊运 吊运方法见第12页。 储存 如果设备运抵之后不能立即投入使用，应将之存放在干燥，无振动的房间内。 提示：泵自身的防腐处理，可使之存放约四个月，如果要求有更长的存放时间，则需采取特殊的防腐措施，如干燥该设备并密封于填有许多硅胶体的金漏箔中。 同时请看节“长期停车”
2SK 系列两级水环真空泵安全操作规程 一、目的为规范2SK 系列两级水环真空泵的使用、维护和保养行为，防止事故发生，特制定本规程。 二、范围适用于2SK 系列两级水环真空泵的使用、维护、保养工作。三、责任2SK 系列两级水环真空泵的使用、维护、保养人员对本规程负责。四、内容 1.2SK 系列两级水环真空泵结构和主要技术参数1.1. 结构 1、后轴承压盖 2、轴 3、轴承架 4、前后端盖 5、短泵体 6、中间壁（B ） 7、中间壁（A ） 8、拉紧螺栓 9、长泵体10、连通管11、调整垫12、油杯13、前轴承压盖14、填料压盖15、后盖园盘16、短叶轮17、长叶轮18、泵联轴器19、电机联轴器20、轴套21、进水孔22、前盖园盘1.2.主要技术参数 型号 抽气量m 3/min 极限压力 功率 kw 转速 r/mi n 供水量 L/min 吸排气 口径mm 最大 吸入压力为-0.093Mpa 时不小于 mmHg MPa 2SK-6 64-730-0.0915146025-3570
8 2SK-12128-730-0.09 8 2297040-50100 2SK-202014-730-0.09 8 4574060-80125 2.2SK系列两级水环真空泵工作原理 2SK水环真空泵工作原理如图所示，叶轮（5）偏心地装在泵体（3）内，当叶轮旋转时，水受离心力的作用向四周甩出，在2SK水环真空泵体内壁与叶轮之间形成旋转水环（6）。水环上部内表面与叶轮轮毂相接触，当叶轮沿顺时针方向转动时，在前半转的过程中，水环内表面逐渐与轮毂脱离，相邻两叶片之间所形成的空腔逐渐增大，被抽气体通过泵进气管（4），经月牙形吸气孔（7）不断被吸入空腔内；后半转的过程中，水环内表面逐渐与轮毂接近，两相邻叶片之间空腔逐渐缩小，气体被压缩，因而压力不断增加，当压力增加到大于外界压力时，气体被排出，从而不断地抽走密封容器的气体，使其形成一定的真空。 两级泵工作时，气体由管路阀门进入泵内，然后由泵将气水混合物排入气水分离器内，一部分水通过进水管路补充泵内水的损耗，多余的水则由溢水管路溢出。 1.排气管 2.出气孔 3.泵体 4.进气管 5.叶轮 6.水环 7.吸气孔 3.2SK系列两级水环真空泵的安装 3.1.2SK水环真空泵的安装安装前应用手转动联轴器，以证实泵是否有卡住现象。泵的基础应保证水平以确保泵水平放置。 3.2.2SK水环真空泵的管路安装 2SK水环真空泵管路法兰盘的连接处应可靠密合，尤其是2SK水环式真空泵的进气管路稍有不严密之处，就不能达到预定的真空度。靠近泵的进气管必须装有闸阀，以便在停车前先行关闭，以防止泵内的水在排气管方面的压力作用下，返流到进气管甚至密封容器。 进气闸阀与泵进气口之间最好安装一真空表，以随时检查泵是否正常，2SK水环式真空泵之供水管路上，亦应装有闸阀，以便调节供水量，供水压力在0.1MPa左右为好。 3.3.2SK水环真空泵的气水分离器安装
水环式真空泵的工作原理说明 关键词：水环真空泵、水环真空泵工作原理、水环真空泵工作原理图示。 水环式真空泵（简称水环泵）是一种粗真空泵，它所能获得的极限压力，对于单级泵为2.66～9.31kPa；对于双级泵为0.133～0.665kPa。水环泵也可用作压缩机，它属于低压的压缩机，其压力范围为（1～2）X105Pa表压力（在特定的条件下）。水环泵在石油、化工、机械、矿山、轻工、造纸、动力、冶金、医药和食品等工业及市政与农业等部门的许多工艺过程中，如真空过滤、真空送料、真空脱气、真空蒸发、真空浓缩和真空回潮等，得到了广泛的应用，由于水环泵压缩气体的过程是等温的，故可抽除易燃、易爆的气体，此外还可抽除含尘，含水的气体，因此，水环泵的应用日益增大。 如图为水环泵的工作原理示意图，水环泵是由叶轮、泵体、吸排气盘、水在泵体内壁形成的水环、吸气口、排气口、辅助排气阀等组成的。 叶轮被偏心的安装在泵体中，当叶轮按图示方向旋转时，进入水环泵泵体的水被叶轮抛向四周，由于离心力的作用，水形成了一个与泵腔形状相似的等厚度的封闭的水环。水环的上部内表面恰好与叶轮轮毂相切（如Ⅰ-Ⅰ断面），水环的下部内表面刚好与叶片顶端接触（实际上，叶片在水环内有一定的插入深度）。此时，叶轮轮毂与水环之间形成了一个月牙形空间，而这一空间又被叶轮分成与叶片数目相等的若干个小腔。如果以叶轮的上部0°为起点，那么叶轮在旋转前180°时，小腔的容积逐渐由小变大（即从断面Ⅰ-Ⅰ到Ⅱ-Ⅱ），压强不断的降低，且与吸排气盘上的吸气口相通，当小腔空间内的压强低于被抽容器内的压强，根据气体压强平衡的原理，被抽的气体不断地被抽进小腔，此时正处于吸气过程。当吸气完成时与吸气口隔绝，从Ⅱ-Ⅱ到Ⅲ-Ⅲ断面，小腔的容积正逐渐减小，压力不断地增大，此时正处于压缩过程，当压缩的气体提前达到排气压力时，从辅助排气阀提前排气。从断面Ⅲ-Ⅲ到Ⅰ-Ⅰ，而与排气口相通的小腔的容积进一步地减小压强进一步的升高，当气体的压强大于排气压强时，被压缩的气体从排气口被排出，在泵的连续运转过程中，不断地进行着吸气、压缩、排气过程，从而达到连续抽气的目的。
凝汽器水环式真空泵的原理与运行 庄国霖 摘要：简单介绍了大机组凝汽器配套的水环式真空泵的工作原理、特性及参数，同时还介绍了水环式真空泵与前置抽气器组成的联合抽真空装置的运行原理、操作程序和运行状况。 关键词：水环式真空泵; 结构; 工作原理; 运行状况 凝汽器抽真空的传统设备主要是采用射汽抽气器和射水抽气器，但这两种设备都存着效率低、噪声大的缺点。随着汽轮机组向高参数、大容量方向发展，使用这种设备就显得很不经济。如果采用水环式真空泵和前置抽气器组成的联合抽真空装置，就可以大大提高效率，降低能量消耗和噪声污染。这种水环式真空泵组在0.7～4kPa的吸入压力范围内可以经济运行。与前面两种抽气装置相比，可以节能约在70%以上。 北仑发电厂1号机组共设有4套水环式真空泵组，型号为200NVECM－302，高压凝汽器和低压凝汽器各两套。机组启动凝汽器需要建立真空时，4套水环式真空泵组同时投入运行。当凝汽器真空建立以后，停运两套水环式真空泵组，高、低压凝汽器各保持1套水环式真空泵组运行即可维持机组的正常运行。 1. 水环式真空泵的形式 水环式真空泵根据不同的特性要求，有各种不同的结构形式。常见的有：单级单作用水环式真空泵，单级双作用水环式真空泵和水环一前置抽气器真空泵组等。 北仑发电厂1号机采用单级单作用水环式真空泵与前置抽气器组成的联合抽真空装置。所谓单级单作用是指泵中只有1个叶轮，在叶轮旋转1周中吸气、排气各1次。其特点是：泵体截面为圆型，结构简单，制造容量，可获得较高的真空
度，运行平稳，噪声小，但径向力不能自动平衡。 2. 水环式真空泵的结构 北仑发电厂1号机组高压凝汽器和低压凝汽器配套的水环式真空泵均为单级单作用水环泵结构，叶轮两侧同时吸、排气。叶轮偏心地置于由侧盖和泵体组成的腔室中，叶轮叶片是前弯式的。轴的两端分别由装在轴承架内的滚动止推轴承支承。轴的一端用刚性联轴器与电动机连接。轴封装置为填料轴封，在轴与填料接触部位装有轴套，以防止泵轴腐蚀和磨损。 3. 水环试真空泵的工作原理 当径向式叶轮在部分充水的壳体中运转时，由于受离心力的作用，水被甩向四周，形成同心的水环，该水环被6片叶片等分成6个小水室，因此，小水室中的气体不会被扩展或压缩。然而，当叶轮装成偏心位置后，叶片小室1～3的容积是逐渐扩大的，这就产生了从连接点C开始，经吸入段S的吸气过程；另一方面，叶片小室4～6的容积则随着叶轮的转动而逐渐缩小，这就构成了气体通过压出段D的排气过程。可见，水环式真空泵的工作可分成吸气、压缩、排气3个过程。水环式真空泵就是靠这种叶片小室容积的变化来吸气和排气的。 4. 水环式真空泵组的联合工作原理
SK水环真空泵说明书 一、用途及使用范围 SK系列水环工真空泵及压缩机是用来抽吸或压送气体和其它无腐蚀性、不溶于水、不含有固体颗粒的气体，以便在密闭容器中形成真空或压力，从而满足具体工艺流程要求的设备。吸入或压送的气体中允许含有少量液体。 SK系列水环式真空泵及压缩机广泛应用于机械、石油、化工、制药、食品、陶瓷、制糖、印染、冶金、环保及电子等行业。 由于在工作过程中，该类泵对气体的压缩是在等温状态下进行的，因此在压送或抽吸易燃、易爆的气体时，不易发生危险，所以其应用更加广泛。 泵型号说明。例如：SK-12 SK表示为水环真空泵；12表示该泵的最大抽气量为12m3/min（立方米/分钟） 二、工作原理 如图（1）所示，叶轮3偏心地安装在泵体2内，起动时向泵内注入一定高度的水作为工作液，当叶轮3按图示方向旋转时，水受离心力的作用在泵体内壁形成一旋转的封闭水环5，水环上部内表面与轮毂相切，水环的下部内表面刚好与叶片顶端接触。此时叶轮轮毂与水环之间形成一个月牙形空间，而这一空间又被叶轮分成与叶片数目相等的若干个小腔。如果以叶轮的上部0°为起点，那么叶轮在旋转前180°时小腔的容积由小变大，且与端盖上的吸气口相通，其空间内的气体压力降低，此时气体被吸入，当吸气终也时小腔则与吸气口隔绝；当叶轮在180°到360°的旋转过程中，水环内表面渐渐与轮毂靠近，小腔由大变小，其空间内气体压力升高，高于排气口压力时，当小腔与排气口相通时，气体被排出。 叶轮每旋转一周，叶片间空间（小腔）吸、排气一次，若干小腔不停地工作，如此往复，泵就连续不断地抽吸或压送气体。 由于在工作过程中，做功产生热量，会使工作水环发热，同时一部分水和气体一起被排走，因此，在工作过程中，必须不断地给泵供水，以冷却和补充泵内消耗的水，满足泵的工作要求。当泵排出的气体不再利用时，在泵排气口一端接有汽水分离器（可自己制作一水箱代替），废气和所带的部分水排入汽水分离器后，气体由排气管排出，水由于重力作用留在分离器内并经
操作规程编号：YTO-FS-PD777 水环式真空泵操作规程通用版 In Order T o Standardize The Management Of Daily Behavior, The Activities And T asks Are Controlled By The Determined Terms, So As T o Achieve The Effect Of Safe Production And Reduce Hidden Dangers. 标准/ 权威/ 规范/ 实用 Authoritative And Practical Standards
水环式真空泵操作规程通用版 使用提示：本操作规程文件可用于工作中为规范日常行为与作业运行过程的管理，通过对确定的条款对活动和任务实施控制,使活动和任务在受控状态，从而达到安全生产和减少隐患的效果。文件下载后可定制修改，请根据实际需要进行调整和使用。 1、准备工作(作业前的检查) 1.1检查电压正常、不超过额定电压（380V）±5%；电气开关和设备接地线正常。 1.2检查泵各部件连结是否可靠。 1.3检查各部位润滑油（脂）是否足够。 1.4盘车应灵活、无阻滞。 1.5真空度调节阀应调整至合适的开度。 1.6打开供水阀向水箱灌水至溢水管溢水，关闭供水阀。 2、启动 2.1打开吸入阀、排出阀、循环水阀、水封管阀后，启动真空泵。 2.2不允许在下列情况下启动： ①不允许在无水或少水的情况下启动；
②不允许在高真空（60KPa）的情况下直接启动。 3、运行作业 3.1待真空罐达到正常作业需要的真空度后，可进行抽真空室作业。 ①灌泵作业。打开真空罐的抽气阀，当吸入管路和离心泵充满油品后，立即关闭抽气阀并停泵。离心泵作业中。若因卸罐车油品不慎造成漏气而停止吸油时，可重复上述操作，重新引油。 ②抽罐车底油作业。打开真空罐的抽油阀和抽底油系统的有关阀门，将罐车内底油抽入真空罐；当真空罐内的油面达到规定高度时，应关闭真空罐抽油阀和真空泵吸入阀，停泵；然后打开真空罐进气阀和放油阀把油放入回油罐或随油泵工作时，由泵的吸入管抽走。关闭放油和进气阀门后，再依前述程度继续作业。 3.2泵运转作业中，应注意检查并做到： ①注意调节供水阀和循环水阀，使循环水量保持适度。 ②应避免长时间在高负荷（＞60KPa）下运行。 ③检查电流表、电压表的读数是否正常。 ④轴承的温升不应高于30℃，其温度不应高于75℃。
水环式真空泵的工作原理与基本类型与特点 水环式真空泵是液环式真空泵中最常见的一种。液环式真空泵是带有多叶片的转子偏心装在泵壳内。当它旋转时，把液体抛向泵壳并形成与泵壳同心的液环，液环同转子叶片形成了容积周期变化的旋转变容真空泵。当工作液体为水时，称水环泵。 水环泵主要用于粗真空、抽气量大的工艺过程中。在化工、石油、轻工、医药及食品工业中得到了广泛地应用，如真空过滤、真空送料、真空浓缩、真空脱气等。 单级水环泵的极限压力可达8～2×103Pa，双级水环泵的极限压力可达1×102Pa，排气量为0.25～500m3/h。 1. 工作原理 水环泵工作轮2在泵体l中旋转时形成了水环3和工作室5。水环与工作轮构成了月牙形空间。右边半个月牙形的容积由小变大，形成吸气室。左边的半个月牙形的容积由大变小，构成了压缩过程(相当于排气室)。被抽气体由进气管8和进气口4进入吸气室。转子进一步转动，使气体受压缩，经过排气口6和排气管7排出。排出的气体和水滴由排气管道7进入水箱10，此
时气体由水中分离出来，气体经管管道9排到大气中，水由水箱进入泵中，或经过管道11排到排水设备中。 图三： 水环泵的压缩比由泵的吸气口终了位置和排气口开始位置所决定。因为吸气口终止位置决定着吸气腔吸入气体的体积；而排气口开始的位置决定着排气时压缩了的气体的体积。对已经确定了结构尺寸的水环泵，可以求出其压缩比。 2．泵的基本类型与特点 水环泵按不同结构可分成如下几种类型： (1) 单级单作用水环泵单级是指只有一个叶轮，单作用是指叶轮每旋转一周，吸气、排气各进行一次。这种泵的极限真空较高，但抽速和效率较低。
水环式真空泵/液环真空泵工作原理 水环真空泵（简称水环泵）是一种粗真空泵，它所能获得的极限真空为2000~4000Pa，串联大气喷射器可达270~670Pa。水环泵也可用作压缩机，称为水环式压缩机，是属于低压的压缩机，其压力范围为1~2×105Pa 表压力。 水环泵最初用作自吸水泵，而后逐渐用于石油、化工、机械、矿山、轻工、医药及食品等许多工业部门。在工业生产的许多工艺过程中，如真空过滤、真空引水、真空送料、真空蒸发、真空浓缩、真空回潮和真空脱气等，水环泵得到广泛的应用。由于真空应用技术的飞跃发展，水环泵在粗真空获得方面一直被人们所重视。由于水环泵中气体压缩是等温的，故可抽除易燃、易爆的气体，此外还可抽除含尘、含水的气体，因此，水环泵应用日益增多。 如图：在泵体中装有适量的水作为工作液。当叶轮按图中顺时针方向旋转时，水被叶轮抛向四周，由于离心力的作用，水形成了一个决定于泵腔形状的近似于等厚度的封闭圆环。水环的下部分内表面恰好与叶轮轮毂相切，水环的上部内表面刚好与叶片顶端接触（实际上叶片在水环内有一定的插入深度）。此时叶轮轮毂与水环之间形成一个月牙形空间，而这一空间又被叶轮分成和叶片数目相等的若干个小腔。如果以叶轮的下部0°为起点，那么叶轮在旋转前180°时小腔的容积由小变大，且与端面上的吸气口相通，此时气体被吸入，当吸气终了时小腔则与吸气口隔绝；当叶轮继续旋转时，小腔由大变小，使气体被压缩；当小腔与排气口相通时，气体便被排出泵外。 综上所述，水环泵是靠泵腔容积的变化来实现吸气、压缩和排气的，因此它属于变容式真空泵。 水环泵和其它类型的机械真空泵相比有如下优点： ?结构简单，制造精度要求不高，容易加工。 ?结构紧凑，泵的转数较高，一般可与电动机直联，无须减速装置。故用小的结构尺寸，可以获得大的排气量，占地面积也小。 ?压缩气体基本上是等温的，即压缩气体过程温度变化很小。 ?由于泵腔内没有金属磨擦表面，无须对泵内进行润滑，而且磨损很小。转动件和固定件之间的密封可直接由水封来完成。 ?吸气均匀，工作平稳可靠，操作简单，维修方便。 水环泵也有其缺点：
目录 一、概述 (1) 二、用途 (1) 三、附属设备 (1) 四、型号、规格、参数 (2) 五、结构与工作原理 (2) 六、外形与地基尺寸 (4) 七、安装 (15) 八、操作 (15) 九、维护和保养 (16) 十、常用配件拆卸与装配 (18) 十一、故障排除 (19) 十二、易损件 (20)
一、概述 WLW系列为无油（耐腐）立式往复真空泵，是我厂与科研单位联合开发并经十余年不断改进的成熟产品，其主要优点是（与W型卧式往复泵比较）： 1、极限真空度高（4.5-15mmHg） 2、无油润滑，可获得洁净真空，并利于尾气的洁净回收。 3、节能（33%），节水（50%），节省占地面积（66%）。 4、气阀轴向布置，使用寿命长（4-10倍）。 5、振动小，噪音低。 6、外形简洁美观，操作、维修方便。 7、WLW-B系列采用全无油结构及四氟类密封材料、能耐各类有机溶剂。 8、WLW-F、T系列采用不锈钢、钛材料、能耐各类、酸、碱、有机溶剂腐蚀。 二、用途 本厂生产的WLW系列立式往复真空泵广泛应用于制药、化工、食品等行业的真空输送提料、提炼、蒸馏、浓缩、真空包装、干燥、气体解析、尾气回收等场合，是取代W型卧式往复泵、水环式真空泵的理想产品。 三、附属设备 1、过滤器： （1）当被抽气体含粉尘或固体物料时。 （2）新安装管道系统（法兰式过滤器，用户根据现场情况向我厂订购） 2、冷凝器： （1）当被抽气体含大量可凝性气体时； （2）当被抽气体温度超过65℃时。 3、阻液器：当被抽气体中有大量液体时。 4、中和罐：当被抽气体具有腐蚀性时（WLW-F/T除外）。 5、膨胀节：为避免振动、温差引起管道法兰泄漏，避免管道安装应 力。WLW300及以上型号必须安装。 6、缓冲罐：为避免泵的启动冲击。
水环式真空泵维护保养规程 1. 设备维护 1.1 日常维护 1.1.1 严格按操作规程程序启动、运转与停车，并做好运行记录，做到齐全、准确、及时。 1.1.2 每班检查各润滑部位的润滑情况。 1.1.3 检查填料密封的漏损情况，定期压紧填料，必要时予以更换。 1.1.4 检查供水状况，保持足够的水量。 1.1.5 经常观察泵的压力和电机电流是否正常和稳定，设备运转有异常声响或振动，发现问题及时处理。 1.1.6 保持泵及周围环境整洁，及时消除跑、冒、滴、漏。密封符合要求。1.1.7 维修人员定时上岗，检查设备并及时处理所发现的问题。 1.1.8 环境温度较低的情况下，泵停用时，排尽剩液，以防冻裂机壳及零件。 1.2 定期检查内容 遇有下列情况之一者，应紧急停车处理： a. 泵内发出异常的声响； b. 泵突然发生剧烈振动； c. 循环水突然中断。 2. 试车与验收 2.1 试车前的准备工作 2.1.1 清除泵座机周围一切杂物，清理干净现场。
2.1.2 检查泵座、电机座螺栓及各部联接螺栓的紧固情况。 2.1.3 检查密封是否符合要求，冷却系统是否畅通。 2.1.4 盘车应无卡阻或轻重不均的现象。 2.2 试车 2.2.1 试车时间不少于2小时，应达到： a. 运转平稳无杂音，冷却、润滑良好； b. 轴承温度正常； c. 轴承部位壳体的振动不超过规定； d. 真空度达到铭牌数值；电机电流不超过额定值； e. 密封符合要求； 2.3 验收 泵在检修后质量符合本规程要求，检修记录齐全、准确，试车正常，可按规定办理验收。 3. 维护安全注意事项 3.1 维护安全注意事项 3.1.1 泵座上不准放置维修工具和任何杂物。 3.1.2 泵在运转中，不得靠近转动部位擦拭设备。 3.1.3 保持电机接地线完好，清扫时注意不要将水喷洒在电机上。 3.2 试车安全注意事项 3.2.1 试车应有组织地进行，并有专人负责试车中的安全检查工作。 3.2.2 开停车由专人操作，操作者必须持有本岗位的“安全作业证”。 3.2.3 严格按照泵的启动、停车操作程序开停车。 3.2.4 试车中如发现不正常的声响或其他异常情况时，应停车检查原因，并消除后再试。
液环式真空泵基础测试 姓名：成绩： 一、填空题（60分） 1.液环真空泵主要由（泵壳）、（转子）、（分配板）、（阀板部件）、（轴封部件）、（侧盖）、（轴承）、（供液管路）、（轴封供水管路）九个主要部分组成。 2.按真空泵的工作原理，真空泵基本上可以分为两种类型，即（气体捕集泵）和（气体传输泵）。 3.液环真空泵是靠（偏置叶轮）在泵腔内（回转运动）使工作室容积（周期性变化）以实现抽气的真空泵，它的工作室由（旋转液环）和（叶轮）构成。 4.液环真空泵主要用于（粗真空）的形成过程。由于其具有接近（等温压缩）、（对粉尘不敏感）、吸入气体可以夹带液体或大量水蒸气等优点，在电力、石油化工、制药、造纸等领域得到广泛的应用。 5.液环式真空泵工作液除了起着（形成液环）的作用外，还起着（带走气体压缩热）以及密封（分配板与叶轮端面间隙）的作用。 6.液环式真空泵基本类型按照吸、排气状态可分为（液环真空泵）、（液环压缩机）、（介于真空泵和压缩机之间）。 7.液环式真空泵按照作用方式可分为（单作用液环式真空泵）和（双作用液环式真空泵）。 8.双作用液环式真空泵叶轮与泵体呈（双偏心）结构，叶轮旋转一次进行（两次）吸、排气。
9.按照结构分类液环式真空泵可分为（锥体液环式真空泵）和（平板液环式真空泵）。 10.分配器真空泵的（分配器）伸入叶轮内部，气体从径向进入和排出泵的（工作腔）。所以，又称分配器真空泵为（径向进排气的真空泵）。 11.液环真空泵的轴封结构可采用（填料密封）或(机械密封)，轴封的冷却方式有两种，一种为(内供水冷却)方式，另一种为(外供水冷却)方式，采用不同的轴封供水方式，轴封函体的(安装方向)则不同。 12.液环式真空泵通过叶轮旋转使工作液在泵体内形成(液环)，此时，工作液同时起到(密封介质)、(压缩介质)和(冷却介质)三种作用，没有(磨损)，也无需润滑。 13.液环真空泵泵腔为两个(偏心半圆腔)构成的近似椭圆体，中间根据是单级还是双级设置有(隔板)。 14.液环式真空泵侧盖位于(泵壳)两侧，各有一个吸气口和排气口，吸气通道和(排气通道)与(气体分配器)连接。 15.液环真空泵填料函密封材料一般采用(植物纤维)、(人造纤维)、(石棉纤维)等编织物。 16.电机带动液环泵的转子转动，水被叶轮抛向四周，由于（离心力）的作用，水形成了一个决定于泵腔形状的近似于等厚度的（封闭圆环）。水环的上部分内表面恰好与（叶轮轮毂）相切，水环的下部内表面刚好与叶片顶端接触。 17.液环式真空泵的阀板部件由（阻水板）和（柔性阀板）组成，安装在（分配板）的排气口，具有自动调节（排气角度）的作用。柔性阀板
2BW4(K)型水环真空泵成套装置安装使用说明书
注意事项： 1、本说明书提供了改进型2BW4（K）机组的安装使用方法，因此在安装使用改进型 2BW4（K）机组前，有关技术、操作人员必须首先详细阅读。 2、在掌握了本说明书的内容后，必须阅读《2BE1水环真空泵安装使用说明书》，掌握真空泵的 维护方法。 3、机组的起吊、安装、电气连接必须由合资格的人员进行操作。 一、概述 改进型2BW4 （K）型水环真空泵成套装置（下称成套装置），它具有运行安全，结构紧凑，自动化程度高，节能效果显著的特点。适用于抽吸真空系统不含固体颗粒的气体介质，尤其是有大量蒸汽溢出的抽气过程，如用于电站凝汽器抽真空，可获得良好效果。 型号意义： 2BW4 253—0 B K 4 —轴封为内供水填料密封的代号 -------------- 带大气喷射器代号为“ L ” 不带大气喷射器代号为“ K ” -------------- 材料代号：“ B”为普通材料 “ E”主要零件为 1Cr18Ni9 材料 -------------- 水环真空泵型号 成套装置代号 二、结构说明与工作原理 成套装置由水环真空泵、供水冷却循环部分、进排气控制部分和传动部分组成。 1.进气管路上装有气动蝶阀（5），气动蝶阀（16a）由压差开关（14）控制。压差开关（14）的压差值一般调在2~3kPa。当阀前后的压差达到2~3KPa时（即水环真空泵的吸入绝对压力低于被抽系统的绝对压力2~3kPa），阀门开启，被抽系统中的气体被抽吸。停泵时，阀门关闭，防止大气倒流入被抽系统。（注：本机组所配的气动蝶阀为双作用形式，打开、关闭都需要压力气，当失去气源时，阀板停留在原来的位置）。 压力开关（16）设置的压力值，可控制泵的停车和启动。从而实现多台并联泵的投运与备用泵的自动控制，压力开关（16）的压力值，用户可根据被抽系统的具体要求，自行设定。 2.当泵工作时，被抽气体与部分工作水经泵的排气三通进入气水分离器（3），气体与水分 离后，经止回阀（6）排出，气体可室内直接排放，也可通过管道排于室外，但管路直径不应小于止
风井场地瓦斯泵操作规程 第一章总则 第一节规定 一、操作人员必须经过培训, 考试合格, 取得合格证后, 方可持证上岗操作。 二、操作人员必须熟悉掌握瓦斯泵设备的构造、性能、技术特点、动作原理, 并要做到会使用, 会保养、会排除一般发生故障。 三、严格遵守有关规章制度和劳动纪律, 岗位上不得干与本职无关的工作。 第二节操作前的检查 一、各紧固螺栓不得松动。 二、联轴器间隙应符合规定, 防护罩应可靠。 三、轴承润滑油油质合格, 油量适当, 油泵转动平稳、灵活、强迫润滑系统的油泵、管路完好可靠。 四、接地系统应符合规定。 五、电控设备各开关手把应在停车位置。 六、电源电压应在额定电压的±5%范围内。 七、盘车２－３转, 泵组无卡阻现象。 八、对检查发现的问题, 必须及时处理或向主管部门汇报。 九、在处理事故期间, 司机应严守岗位, 不得离开开机房。
第二章: 水环真空泵操作规程 第一节主要设备参数 1#、 2#泵水环式真空泵 型号: 2BEC－67 转速: 300r/min 电机功率: 500KW 最大抽速: 400m3/min 极限压力: 0.016Mpa 编号: S0251 日期: 3月制造厂家: 山东博水泵业有限公司 减速器 型号: M1PSF80 运行功率: 500KW 传动比: 1: 4.9524 转速: 1485/300 r/min 重量: 1800kg 厂家: SEW-传动设备( 天津) 有限公司 防爆电动机 型号: YB2-4504—4 功率: 500KW 接法: Y型IP: 54 电压: 10000V 频率: 50HZ 电流: 36.1A 转速1490r/min 防暴标志: ExdI 绝缘等级: F 标准编号: Q/NF205- 安全标志编号: MAI070218 COS∮: 0.87 重量: 4750kg 出厂编号: 12H 6A-2 防爆合格证编号: CNEx09 轴伸端轴承: 6326 冷却介质温度: 25℃ 非轴伸端轴承: NU222 冷却介质温度: 40℃ 生产日期: 厂家: 南阳防爆集团股份有限公司 3#、 4#泵水环式真空泵
