AutoCAD中特殊符号的输入
在Autocad2002中输入 %%142 为平方米。
输入：%%179，或%%178

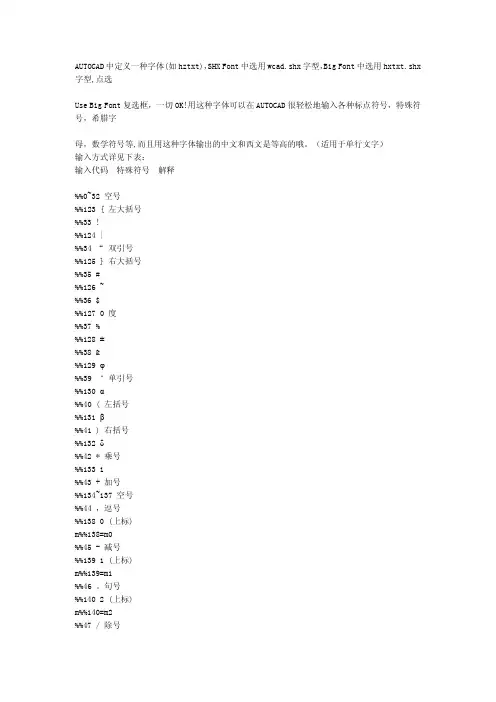

AUTOCAD中定义一种字体(如hztxt)，SHX Font中选用wcad.shx字型，Big Font中选用hxtxt.shx 字型,点选Use Big Font复选框，一切OK!用这种字体可以在AUTOCAD很轻松地输入各种标点符号，特殊符号，希腊字母，数学符号等,而且用这种字体输出的中文和西文是等高的哦。（适用于单行文字）
输入方式详见下表：
用好AutoCAD的线型比例
无论是使用AutoCAD R14还是2000绘图，我们都要使用各种不同的线型，如虚线、点划线、中心线等。一些AutoCAD用户常常会发现自己明明事先设置了点划线，结果输出却为实线，究其原因，往往是由于不了解线型比例的设置引起的，问题是：什么是线型比例？又如何在绘图中使用线型比例？
在AutoCAD中使用各种线型绘图时，除了CONTINUOUS线型外，每一种线型都是由实线段、空白段、点、文字或形所组成的序列，在线型定义文件中已定义了这些小段的标准长度。显示在屏幕上的每一小段长度与显示时的缩放倍数和线型比例成正比，而输出到打印机或绘图仪的每一小段长度又与输出比例和线型比例成正比。当显示或者打印出的线型不合适时，可以通过改变线型比例系统变量的方法，来放大或缩小所有线型的每一小段的长度。
大多数的线型有三种子类，如CENTER、CENTER2、CENTERX2、DASHED、DASHED 2、DASHEDX2等等，在这三种形式中，一般第一种线型是标准形式，第二种线型的比例是第一种线型的一半，第三种线型的比例是第一种线型的二倍。如果所绘制的线条太短（非实线)，以至于软件不能够画出线型所具有的点线特征，AutoCAD就会在两个端点之间画一条连续的实线。但有时点线线型比例设置不当的话，也会使输出的线条呈实线状。
线型比例分为三种：“全局比例因子”、“当前对象的缩放比例”和“图纸空间的线型缩放比例”。“全局比例因子”控制所有新的和现有的线型比例因子。“当前对象的缩放比例”控制新建对象的线型比例。“图纸空间的线型缩放比例”作用为当“缩放时使用图纸空间单位”被选中时，AutoCAD 自动调整不同图纸空间视窗中线型的缩放比例。这三种线型比例分别由LTSCALE 、CELTSCALE和PSLTSCALE三个系统变量控制。
先来看看“全局比例因子”的设置。“全局比例因子”LTSCALE控制着所有线型的比例因子，通常值越小，每个绘图单位中画出的重复图案就越多。在缺省情况下，AutoCAD 的全局线型缩放比例为 1.0，该比例等于一个绘图单位。在“线型管理器”中“详细信息”下，可以直接输入“全局比例因子”的数值(如图所示)，也可以在命令行中键入ltscale命令进行设置：
命令行：ltscale
输入新线型比例因子〈当前值〉：输入正实数或按 Eeter 键修改线型的“全局比例因子”将导致系统重新刷新图形。
“当前对象的缩放比例” 使用CELTSCALE系统变量控制新建对象的线型比例，其最终的比例是全局比例因子与该对象比例因子的乘积，设置方法和“全局比例因子”基本相同。所有线型最终的缩放比例是对象比例因子与全局比例因子的乘积，所以在 CELTSCALE=2 的图形中绘制的点划线，如果将 LTSCALE 设为 0.5，其效果与在 CELTSCALE=1 的图形中绘制LTSCALE=1的点划线时的效果相同。
“图纸空间的线型缩放比例”在处理多个视窗时非常有用，当然理解起来也稍稍复杂些。当我们在“线型管理器”中选择“缩放时使用图纸空间单位”以激活图纸空间线型缩放比例后，就可以使用两种方法来设置线型比例：一是按创建对象时所在空间的图形单位比例缩放，二是基
于图纸空间单位比例缩放。它使用PSLTSCALE系统变量控制，其值有两种选择：“0”或“1”。缺省值为“0”，表示无特殊线型比例，此时线型的点划线长度基于创建对象空间（图纸或模型）的绘图单位，按 LTSCALE 设置的“全局比例因子”进行缩放。“1”表示视窗比例将控制线型比例，如果 TILEMODE变量设置为 0，即使对于模型空间中的对象，其点划线长度也是基于图纸空间的图形单位。在这种模式下，视窗可以有多种缩放比例，但显示的线型相同。对于特殊线型，视窗中的点划线长度与图纸空间中直线的点划线长度相同。此时，仍可以使用 LTSCALE 控制点划线长度。但要提醒大家注意的是，改变 PSLTSCALE 的设置或在 PSLTSCALE 设置为 1 时使用诸如 ZOOM 这样的缩放命令，视窗中的对象并不能按照新的线型比例自动重新生成，如果必要，可以使用 REGEN 或 REGENALL 命令更新每一个视窗中的线型比例。
Auto CAD如何快速变换图层
在一个有许多图层的文件中，要想迅速地将当前层转换到想转换的图层，只要单击“Object
Propertys”工具条上的“Make objects layer current”按钮，然后在作图区选择要去的图层
上的任一图形，当前层立刻变换到选取的图形所在层。
有时图形太复杂了，不容易选中图层所在的图，这种方法显得不够方便。这时我们可以点击旁
边的“图层控制”列表旁的下拉箭头，从其中选择一个图层作为当前层。
如何通过配置加强AUTOCAD的图线打印效果
我们前面讲过的技巧，提到了可以通过把图线都改为7号色（白色）的办法来解决喷墨打印机输出时的图线不清晰问题。这个技巧虽然简便易行，但只对单色打印机打印输出图纸比较适合。如果要打印彩色图就不合适了，现在我们一起来看一种可以彻底解决图线打印效果的办法。
启动AUTOCAD R14，点击“Tool”菜单，点击“ Preferences”，弹出“ Preferences”对话框，选取“Printer”选项卡，点击“Modify”按钮。
弹出“Reconfigure a Printer”对话框，然后点击“Reconfigure”按钮。
在弹出的对话框中有三个钩选项（缺省状态下三项均被选中），这时将中单项“Allow dithered output”(允许抖动输出)改为不选，点击“OK”按钮进入“AUTOCAD text window”，按回车键返回“Reconfigure a Printer”对话框，点击“OK”回到“ Preferences”对话框，点击“OK”
就可以了。
经过这样设置后，各种颜色的图线都可清晰地打印出来。
(1)
AutoCAD菜单的开发技术
的主要命令方式是命令行，几乎所有的操作都可以通过相应的键盘命令来完成。
Autodesk公司还提供了丰富的快捷菜单和工具栏以提高用户的工作效率。但由于
同，因此系统缺省的菜单往往不能完全满足不同专业的需要。如果能够根据自己
来合理的安排菜单的内容和布局，将能够使工作效率大幅度提高。
一、删除和插入菜单
要想对菜单进行定制，首先应该了解删除和插入菜单的方法。AutoCAD本身就提供
单的方法，下面我们将以AutoCAD 2000中文版为蓝本，具体介绍删除和插入菜单
也许您并不经常使用AutoCAD的“帮助”功能，下面的操作将删除AutoCAD标准
助”菜单。删除菜单最简单的方法就是选择“工具”菜单下的“自定义菜单”命
现“菜单自定义”对话框，该对话框分为“菜单组”和“菜单栏”两个选项卡。选
选项卡，然后在“菜单栏”列表中选中“帮助”项，单击“删除”按钮来删除选
菜单，如图1所示。单击“关闭”按钮关闭对话框。此时帮助菜单已经被删除了
图1
与删除菜单相比，插入菜单的操作显得更为常用，毕竟多数时候我们是想对软件充。AutoCAD 2000可以通过外部数据库来管理您的工作，但是AutoCAD的标准菜有关数据库的功能。下面我们就将管理数据库的Data View（查看数据）菜单插入
按照前面的方法打开“菜单自定义”对话框，单击选择“菜单组”选项卡，此时表中有一个ACAD菜单组，这个菜单组就是AutoCAD的标准菜单组，包含了标准A 中的全部11个菜单，而“查看数据”菜单并不包含在标准的ACAD菜单组中，所含此菜单的dbConnect菜单组。单击“浏览”按钮，打开“选择菜单文件”对话dbConnect菜单组文件dbcon.mun，单击“打开”按钮打开该文件，在弹出的提示“是”按钮（如图2所示），
图2
生成MNS文件。这样“菜单组”列表中就增加了dbConnect菜单组。选择“菜单在“菜单组”列表框中选择dbConnect菜单组，在“菜单”列表框中选择“查看选择插入位置后单击“插入”按钮（如图3所示），单击“关闭”按钮关闭对话框看数据”菜单就被插入到菜单栏中。
二、了解菜单文件内幕
通过第一节的介绍我们会发现，AutoCAD提供的菜单定制功能十分简单，不能满足要，那么AutoCAD的强大定制功能是如何实现的呢？原来AutoCAD的菜单文件是格式存储的文件，使用任何文本编辑器都可以编辑。只要懂得菜单文件的格式和定制执行各种命令的菜单。这种定制方法尽管比较繁琐难学，但却为AutoCAD的了更广阔的空间，下面我们就能深入研究菜单文件内幕。
菜单文件用于定义和显示AutoCAD中的各种菜单。菜单文件实际上是功能与格式组文件：MNU文件是模板菜单文件，是ASCII码格式；MNS文件是菜单源文件，也式；MNR文件是菜单资源文件，二进制格式，包含菜单所用的资源；MNC文件是经文件，AutoCAD可以识别的二进制格式；MNL文件是菜单LISP文件，包含菜单文件表达式；MND文件则是包含宏定义的特定菜单源文件，不经常使用。在这些文件当关心的是可以编辑的ASCII码文件，特别是MNU文件。如果了解这些菜单文件的程，就可以理解我们只关心MNU文件的原因了，因为其它菜单文件都是MNU文件
菜单模板文件是一个供用户编辑的ASCII文件，在这种文件里包含有较多的注释符，便于使用者阅读和编辑。AutoCAD载入MNU文件后，它会自动生成一个MNS文也是ASCII码格式，内容与同名MNU文件基本相同，只是去除了多余的注释和分隔将MNS文件作为进一步编译的源文件，MNS文件经过编译之后会生成一个程序可以进制MNC文件以及与之对应的资源文件MNR。这两种文件都是二进制格式，不可以5种文件之间的关系如图4所示。
如果用户编辑的菜单命令中包含了AutoLISP表达式，则AutoCAD会将这些表达式AutoCAD在调用菜单文件（MNU、MNS、MNC）时，将搜索同名的MNL文件，若找到件将被同时调入内存。在对其它菜单文件进行更名操作时，一定要同时将相应的不然，会因为菜单命令内AutoLISP表达式无法求值而引起错误。菜单文件储存在路径的Support子目录下，AutoCAD的标准菜单的文件名是ACAD.MNU。为了学习开发技术，深入研究一下ACAD.MNU文件是很要必要的。在Support子目录中找到
件，用文本编辑器打开它。
文件的开始处是以“//”开头的几行注释，主要是一些版本和版权信息的描述。第一行描述了该文件定义的菜单组名，该行的语法是：“***MENUGROUP=菜单组名示）。
图5
这里的ACAD.MNU文件定义的菜单组名是ACAD。继续分析这个文件，就会发现它是成的，这些区域的共同点就是第一行都是以“***”开头，而且在区域的开始处都头的几行注释来说明此节的功能。区域名声明的语法为：“***SECTION NACE”，为一个区域，区域名为SECTION NAME。三个星号开头的行表示这一区域的区域名以随意定义，AutoCAD只支持下表列出的区域名。
============================================================= 部分区域名菜单区域的功能备注
=============================================================
***BUTTONSn 第n个定点设备按钮菜单区域 n=1～4
***AUXn 第n个系统定点设备菜单区域 n=1～4
***POPn 第n个菜单区域 n=1～499
****TOOLBARS 工具栏定义区域
***IMAGE 图像控件菜单区域
***SCREEN 屏幕菜单区域
***TABLETn 第n个数字化仪菜单区域 n=1～4
***HELPSTRINGS 帮助文本区域
***ACCELERATORS 快捷键定义区域
==============================================================
“***BUTTONSn”和“***AUXn”定义了定点设备（如鼠标或数字化仪）的按钮在按发生的行为。如果修改了这些区域，AutoCAD的行为将产生很大混乱，甚至可能会的瘫痪。因此，在没有必要的情况下，不要对这两类菜单进行任何修改。
区域名为“POPn”的菜单项有两类，分别为下拉菜单和快捷菜单。下拉菜单和快
们通常意义上的Windows标准菜单，即触发时弹出的菜单，这种形式的菜单在Wi 级联菜单（也称为步进菜单或层次菜单），下拉菜单总是从菜单栏中下拉，快捷在图形屏幕上十字光标所在或靠近十字光标的位置，以及图形屏幕、文本窗口、栏区域上光标的位置。快捷菜单通过“$P0=*”菜单命令来访问，该命令由其它菜由AutoLISP或ObjectARX程序发出。例如，在绘图区单击鼠标右键弹出的菜单就当快捷菜单被激活时，菜单栏不可用。这两种菜单区域的语法是相同的，对这两行定制是本文所要讲述的主要内容。
AutoCAD菜单的开发技术
(2)
图像控件菜单主要用来当用户选择一个图形符号时提供图像，图像控件菜单通过提供“***IMAGE”部分来定义。
“***SCREEN”部分标签表示AutoCAD屏幕菜单的开始。屏幕菜单部分控制屏幕菜情况下，屏幕菜单是禁用的。通过选择“工具/选项/显示”上的“显示屏幕菜单幕菜单。
菜单文件中标签为“***TABLET1”到“***TABLET4”的四个部分定义了一些菜单宏与指定区域的数字化仪选择相关。AutoCAD最多可将数字化仪的四个区域配置为单区域。
状态行帮助信息是帮助支持的一个重要方面，当菜单项被选择时，在状态行中显描述性信息。“***HELPSTRINGS”部分中的帮助字符串菜单区域支持这种格式的所示。
图7
AutoCAD支持用户定义的快捷键。“***ACCELERATORS”菜单区域定义了来自用户
三、建立自己的菜单
当AutoCAD提供的标准菜单不能满足用户需求时，我们可以通过修改菜单文件来单。我们可以用修改ACAD.MNU文件的方法建立自己的菜单项。下面我们来制作一单。
第一步：打开ACAD.MNU文件，在文件中输入如下字样：
***POP12
[绘制]
[直线] ^c^c^_line
[圆] ^c^c_circle
[文字] ^c^c_text
第二步：存盘并退出文本编辑器，然后进行AutoCAD绘图环境。
第三步：在AutoCAD的命令行中键入“MENU”命令，将出现“选择菜单文件”对件类型”下拉列表框中选择“菜单样板”文件类型，选中ACAD.MNU文件，单击“
入该文件。此时，程序弹出提示框，由于我们并没有对工具栏进行修改，所以单继续载入ACAD.MNU文件。
这样，我们就建立了一个简单的菜单项（如图8所示），尽管很简单，但是基本的方法，现在您可以试一试每个菜单的功能了！
图8
让我们回过头来看一下刚才添加的代码。“***POP12”这一行是菜单区域的区域组中已经有11个菜单，所以我们将新建的菜单编号为12。为菜单区域编号不需要与前面的菜单区域重复就可以了。从[绘制]这一行开始的每一行都表示一个菜单单项是菜单里的菜单标题，方括号内的内容称为菜单项标签，简称标签。在菜单显示在菜单栏中。接下来的三行都是菜单的菜单项。三行的结构相同，方括号内题，方括号后的部分叫做菜单宏（Menu Macro），这部分是菜单命令的执行部分
您可能发现了，菜单宏中的命令与在命令行中输入的命令行基本相同（如绘制直画圆命令circle等），只是前面加了一些控制字符。其中“^”表示Ctrl键按下相当于按一次+组合键，即中断当前命令。连续两个“^C”可以保证菜单的命令一下划线“_”用于将其后的字符转换成AutoCAD命令和关键字。
菜单宏是与菜单项对应的命令序列，可以对菜单宏进行编程来实现复杂的功能。也可以应用在菜单宏中实现一些系统功能，下表列出了可用于菜单宏的特殊字符===================================================================== 字符说明
===================================================================== ; 产生ENTER
^M 产生ENTER
^I 产生TAB
SPACEBAR 输入空格；菜单项中命令序列之间的空格等价于按SPACEBAR
\ 暂停以等候用户输入（不能用在快捷键部分）
- 转换AutoCAD命令及其后的关键字
+ 延续菜单宏到下一行（如果是最后一个字符）
=* 显示当前顶层的图像、下拉菜单或快捷菜单
*^C^C 重复项的前缀
$ 加载菜单部分或输入条件DIESEL宏表达式（$M=）的特殊字符
^B ^B切换捕捉开或关（CTRL+B）
^C 取消命令（ESC）
^D 切换坐标显示开或关（CTRL+D）
^E 设置下一个等轴测平面（CTRL+E）
^G 切换栅格开或关（CTRL+G）
^H 产生退格
^O 切换正交模式开或关（CTRL+O）
^P 切换MENUECHO开或关
^Q 显示所有提示、状态列表和打印输入（CTRL+Q）
================================================================
利用AutoCAD提供的特殊字符可以制作各种特殊效果的菜单。我们将前面介绍的域稍作修改，制作一些特殊的菜单，如分隔线、子菜单、被禁用的菜单等。修改如下：
***POP12
[绘制]
[直线(&L)\tCtrl+L] ^c^c^_line
[->圆] ^c^c_circle
[R50圆] ^c^c_circle \50
[<-R80圆] ^c^c_circle \80
[--]
[~文字] ^c^c_text
使用Menu命令重新载入ACAD.MNU菜单样板文件，可以发现我们自制的“绘制”捷键、子菜单、分隔线和禁用菜单，如图9所示。
图9
在上面的代码中，“直线”菜单项增加了带下划线的菜单热键（L），还增加了快它的标签由[直线]变成了[直线(&L)\tCtrl+L]。其中“&”的作用是给“&”后的上下划线，并将其作为该菜单项的菜单热键；“\t”的作用是将其后的所有文字靠右对齐。菜单项“圆”的下面增加了两个子菜单。子菜单由一对特殊符号进行“->”用在父菜单项标签的开头，表示这个菜单项含有子菜单；符号“<-”用在单项标签的开头，表示这个菜单项是整个子菜单的最后一项。值得注意的是：这成对出现。AutoCAD会自动忽略不能与其它符号匹配的符号，这样“圆”菜单项也有的画圆功能。这是因为如果一个菜单项含子菜单，AutoCAD会自动忽略含该菜单这与Windows中的层叠菜单是相同的。菜单项“圆”的下面多了一条分隔线，这两个连字符“[-]”产生的，分隔线不能被选中，其后的任何菜单宏都会被忽略。的标签开始处加一个波浪线“~”就可以禁用该菜单项。“文字”菜单项就进行了被禁用的菜单项会变为灰色，不能被选中。当然，创建一个总是被禁用的菜单项义的，禁用符号通过都和AutoLISP语言的条件判断表达式组合使用，达到在特定定菜单项的目的。例如在文本编辑器中，如果没有进行复制或剪切操作，那么粘于被禁用状态。
这个例子很简单，但是包括了最常用的几个标签控制字符的用法。AutoCAD提供的还有很多，下表显示了其它的标签控制符。
==============================================================
字符说明
==============================================================
-- 下拉菜单或快捷菜单中的菜单项分隔符（使用时，不能包括其它任何字符）
+ 延续宏到下一行（如果是最后一个字符）
-> 指出下拉菜单或快捷菜单具有子菜单
<- 指出子菜单中的最后一个下拉菜单项或快捷菜单项
<-<-... 指出子菜单中的最后一个下拉菜单项或快捷菜单项并且结束父菜单。（级
父菜单）
$( 如果作为第一个字符，则使下拉菜单或快捷菜单项标签求DIESEL字符串宏的~ 禁用菜单项的前缀符
!. 给菜单项打上复选标记的前缀符
& 直接放在下拉菜单或快捷菜单标签中一个字符之前，把该字符指定义菜单的热键则将字每a下显示一条下划线
/ 指定下拉菜单或快捷菜单标签的菜单热键，通常与&符号配合使用
\t 把标签中这两个字符右边的文件置于菜单的右侧
AutoCAD的三维拉伸
最近一直没有增加新内容，除了工作较忙之外，主要是改版的问题。现在，我想关三维建模的内容。
因为经常收到网友给我的来信，信中都提到这样一个问题：如何用AutoCAD来建大家都很熟悉AutoCAD的二维绘图功能，而且手头也许有很多的AutoCAD的二维何利用这些平面图来建立三维模型，是很多人关心的。所以，我想谈谈我的看法
提起AutoCAD，我就会想起天天趴在计算机前用它画图的日子，主要是二维的工程三维图形，我们也许更习惯于用3D STUDIO MAX或VIZ等软件，可是你是否想过来完成大部分的三维基础建模工作，象3D STUDIO MAX和3D STUDIO VIZ这样的用于后期的材质和渲染处理？我觉得这种流程值得研究，其实AutoCAD的精确建的，不利用很可惜，而且它对计算机的硬件资源的要求也相对较低，更适合大量但因为它的渲染功能不好恭维，所以我们还是需要3D STUDIO MAX。好了，让我们我们的AutoCAD 3D，它不象想象的那么难，如果你已非常熟悉AutoCAD的平面绘你也许只需要熟悉一下AutoCAD 3D的操作环境。下面我给大家举个例子：
我们所要建立的是一个三层的建筑物的三维模型，如果我们已经有了各层的平面就可以分别对各层进行建模，然后再对各层进行装配完成工作了。具体步骤如下
下面图1中是建筑物的第一层的平面设计图，首先我们得将它拉伸成图2的三维
Viewpoint选项选择一个轴侧视图，这样会直观一些，然后再选择要拉伸的平面线段一个三维坐标，也就是我们通过它们的厚度属性即Z轴的厚度来获得一个立体在选择物体后，从Object_Properties工具条中选择Properties选项，在弹出的Polyline对话框中选择Thickness属性项，并给予它一个具体的厚度值（如输入一然后点击OK退出，你会发现左图中的平面图形变为立体模型了。
图1
图2
同样我们可以将二层的相关部分，从下平面图3中拉起。注意四面的外墙，可通的线框进行拉伸，然后再进行组装来完成如下图4。
图3
图4
第三层在拉起相关的立面的同时，还得拉起屋顶的多边型使它成为实体。（Auto 建模我会在以后的文章里，做具体介绍）
图5
图6
最后，就是对各层的装配了，你看一个三维的建筑模型就这样从平面图中产生了易。然后我们可以通过视点调节Viewpoint工具条上的选项，逐一观察一下各种化情况，我们还可以通过Zoom Realtime选项来实时的放大和缩小视图，以及通View/3D Viewpoint/Tripod选项来任意改变视图的视点。是不是有点感觉了
图7
好了，今天我只是粗粗地对AutoCAD 3D作个简单的介绍，如果有兴趣你也可以试以互相探讨探讨，今后我还会对具体技巧和问题做较详细的介绍，好了暂且到这见。
AutoCAD多线建模
熟悉Autocad的网友对多义线（Polyline）应该不陌生，在AutoCAD 2D制图的时对多义线不是很关心，也许此时我们更关心的是形和尺寸；那么，什么时候我们兴趣？只是在用打印机出图时，想区分线形时才想到用多义线，利用它有宽度属各种特殊的线形和符号的编辑，我们可以通过编辑多义线的各节点时的宽度来实多义线也无所谓。那么，到了AutoCAD 3D里我想我们应该从新认识一下多义线了
为什么会这么说呢？，因为多义线可以定义厚度（高）和启始点和终点的宽度，这中不太受重视的属性，在Autocad 3D中却非常重要，我们可以很容易地利用多义线如果一条多义线的高和宽都有了，那么它的立体形状也就有了；另外，多义线本条线段和弧段造型的组合，这样，我们对多条线段和弧段的操作就可以一次完成们对线段的操作次数，提高我们建模的速度；此外对多义线的各节点时的宽度不让我们方便地建造许多复杂的模型，可见多义线建模应该是非常有好处的。
好了，下面先让我们做个练习，在Autocad的SW轴测视图上，随意画一条多义择该多义线，定义它的厚度属性,既从Object_Properties工具条中选择Propert 弹出的Modify Polyline对话框中选择Thickness属性项，并给予它一个具体的
CAD工程特殊符号输入方法大全 CAD中部分符号的输入方法： %%c 符号φ %%d 度符号 %%p ±号 %%u 下划线 %%130 Ⅰ级钢筋φ %%131 Ⅱ级钢筋φ %%132 Ⅲ级钢筋φ %%133 Ⅳ级钢筋φ %%130%%145ll%%146 冷轧带肋钢筋 %%130%%145j%%146 钢绞线符号 %%1452%%146 平方 %%1453%%146 立方 %%134 小于等于≤ %%135 大于等于≥ %%136 千分号 %%137 万分号 %%138 罗马数字Ⅺ %%139 罗马数字Ⅻ %%140 字串增大1/3 %%141 字串缩小1/2(下标开始) %%142 字串增大1/2(下标结束) %%143 字串升高1/2 %%144 字串降低1/2 %%145 字串升高缩小1/2(上标开始) %%146 字串降低增大1/2(上标结束) %%171 双标上标开始 %%172 双标下标开始 %%173 上下标结束 %%147 对前一字符画圈 %%148 对前两字符画圈 %%149 对前三字符画圈 %%150 字串缩小1/3 %%151 Ⅰ %%152 Ⅱ %%153 Ⅲ %%154 Ⅳ
%%155 Ⅴ %%156 Ⅵ %%157 Ⅶ %%158 Ⅷ %%159 Ⅸ %%160 Ⅹ %%161 角钢 %%162 工字钢 %%163 槽钢 %%164 方钢 %%165 扁钢 %%166 卷边角钢 %%167 卷边槽钢 %%168 卷边Z型钢 %%169 钢轨 %%170 圆钢 Word中钢筋符号的输入方法： 1 三种方法在Word中输入钢筋等级符号 方法一： HPB235钢筋符号 :在word中先输入"E000"，然后按住ALT+X键； HRB335钢筋符号 :在word中先输入"E001"，然后按住ALT+X键； HRB400钢筋符号 :在word中先输入"E002"，然后按住ALT+X键。 方法二： 使用区位输入法（如果你的输入法栏里没有，则添加之，名称为“中文（简体）－内码”，如下图），然后输入区位码即可，各区位码对应如下： ——aaa1或1001； ——aaa2或1002； ——aaa3或1003； 方法三： 先运行Windows中的“造字程序”，在文件菜单内选择【字体链接】，在然后出现的对话框中选择【与所选择的字体链接】，再选【宋体】...另存为一个文件名到“Fonts”目录中即可；然后在【编辑】菜单中选【选定代码】，选择一个区位码后确定，下面就可以利用造字程序的工具随意画自己的新符号了，编辑完成后点【编辑】菜单中的【保存字符】即可保存自己画的字符。使用时，用区位码输入法直接输入定义的区位码，即可打出自定义的字符。[注]：默认打开”造字程序“时，会自动打开常用字符代码集，已经包含了钢筋符号
一 word中直径符号怎么打？ 1. 利用输入法输入 1）按住Alt键，用小键盘敲入数字0248，将出来? 2）按住Alt键，用小键盘敲入数字0216，将出来? 3）在智能abc输入法下，先按下V，然后按数字6，将出来一些特殊字符然后找到直径符号。 2、word中使用工具栏菜单的特殊符号 步骤是：插入→符号，子集切到西里尔文将看到Ф符号，选择后插入。 二 EXCEL中直径符号怎么打？ 先打开EXCEL文本,在其工具栏上有一个叫做"插入"的工具,单击,接着就会自动弹出一个菜单,在其菜单里有一个叫做"符号"的,直接单击符号选项,里面有很多种符号,选择你想要的那种符号就可以了。 三 CAD中直径符号怎么打？ 输入法，输入"%%C"就是"Φ"了， 另外cad还自带了几个符号， "%%D" 为"°"、"%%P"为"±"。 四 搜狗输入法妙用！ 快速输入特殊符号： 直径：【φ】 摄氏度：【℃】 电阻：【?】【°】 【≥】、【≈】、【……】 【←】、【→】、【↑】、【↓】、【■】 土办法是： 插入→特殊字符→然后瞪着眼睛找半天。 洋气方法： 输入这些字符的简拼或全拼就okay 了 【dydy】得到【≥】 【ssd】得到【℃】 【du】得到【°】 【sjx】得到【▲】或【△】 【fk】得到【■】或【□】 【slh】得到【……】 我们最常用、最想用的是一些数学符号如：直径、电阻、摄氏度、人民币等，这里就需要设置一下了，操作步骤如下：
单击搜狗拼音的【设置属性】→【高级】→【自定义短语设置】→【双击你想编辑的项进行编辑就ok 了】 有些特殊符号在默认状态下是没有的，这个就需要添加了，如直径【φ】是没有的，单击【添加自定义】→缩写栏里填上你给φ取的名字，如【fai】、【zhijing】、【diameter】等，然后将光标移到短语栏，然后打开搜狗软键盘中的希腊字母，找到φ，单击一下→回到设置对话框→点【确认添加】，这样就ok 了。 ︿︿︿︿︿︿︿︿︿︿︿︿︿︿︿︿︿︿︿︿︿︿︿︿︿︿︿︿︿︿︿︿︿︿︿︿︿︿︿︿︿︿︿︿︿︿︿︿︿︿︿︿︿︿︿ ︿︿︿︿︿︿︿︿︿︿︿︿︿︿︿︿︿︿︿︿︿︿︿︿︿︿︿︿︿︿︿︿︿︿︿︿︿︿︿︿︿︿︿︿︿︿︿︿︿︿︿︿︿︿︿ 01 常用快捷键（*后面是快捷键命令全称） 【CTRL】＋1 *PROPERTIES(修改特性) 【CTRL】＋2 *ADCENTER（设计中心） 【CTRL】＋O *OPEN（打开文件）【CTRL】＋N、M *NEW（新建文件） 【CTRL】＋P *PRINT（打印文件）【CTRL】＋S *SA VE（保存文件） 【CTRL】＋Z *UNDO（放弃）【CTRL】＋X *CUTCLIP（剪切） 【CTRL】＋C *COPYCLIP（复制）【CTRL】＋V *PASTECLIP（粘贴） 【CTRL】＋B *SNAP（栅格捕捉）也可以是F9 【CTRL】＋F *OSNAP（对象捕捉）也可以是F3 【CTRL】＋G *GRID（栅格）也可以是F7 【CTRL】＋L *ORTHO（正交）也可以是F8 【CTRL】＋W *（对象追踪）也可以是F11 【CTRL】＋U *（极轴）也可以是F11 【F1】*HELP（帮助）【F2】*（文本窗口）也就是扩大后的命令窗口 【ALT】F4 *EXIT（退出CAD）【CTRL】＋A全选 注意：使用这些快捷键的前提条件一定要把CAD里面的“Windows标准加速键”打开，默认为开。如果不行你可以输入OP命令→用户系统配置→Windows标准加速键→在前面打个√就OK了→确定。 02 常用标注命令 DLI：直线标注DAL：对齐标注 DRA：半径标注DDI：直径标注 DAN：角度标注DCE：中心标注 DOR：点标注LE：快速引出标注 DBA：基线标注 03 特殊文本输入方法 %%C=? %%P=± %%D=o ％％u下划线开或关，Sample：this %%uchen%%u，等同于：this chen ％％o上划线开或关 04 巧借excel在CAD中绘制曲线
AUTOCAD中定义一种字体(如hztxt)，SHX Font中选用wcad.shx字型，Big Font中选用hxtxt.shx字型,点选Use Big Font复选框，一切OK!用这种字体可以在AUTOCAD很轻松地输入各种标点符号，特殊符号，希腊字母，数学符号等,而且用这种字体输出的中文和西文是等高的哦。（适用于单行文字） 后来我想起结构专业的图纸转换后往往不显示钢筋符号，可以将结构软件中的两个字体样式拷贝在图纸文件夹下，打开图纸钢筋符号就显示了，于是我是浙江这两个字体拷贝到AutoCAD中的Fonts文件夹中，在SHX Font中选用txt1.shx字型，Big Font中选用hxtxt.shx 字型，还算可以， 输入代码特殊符号解释 %%0 空号 %%1~32 ? 问号 %%33 ! 叹号 %%34 “双引号 %%35 # %%36 $ %%37 % %%38 & %%39 ‘单引号 %%40 ( 左括号 %%41 ) 右括号 %%42 * 乘号 %%43 + 加号 %%44 ，英文逗号 %%45 - 减号 %%46 。英文句号 %%47 / 除号 %%48~57 0~9 字体偏大 %%58 ：冒号 %%59 ；分号 %%60 < 小于号 %%61 = 等于号 %%62 > 大于号 %%63 ？问号 %%64 @ %%65~90 A~Z 大写26个字母 %%91 [ %%92 \ 反斜杠 %%93 ] %%94 ^ %%95 _ %%96 ‘单引号 %%97~122 a~z 小写26个字母 %%123 { 左大括号 %%124 |
%%125 } 右大括号 %%126 ~ %%127 0 度 %%128 ± %%129 φ %%130 一级钢 %%131 二级钢 %%132 三级钢 %%133 四级钢 %%134~139 ？ %%140 2 (上标) m%%140=m2 %%141 3 (上标) m%%141=m3 %%142 。中文句号 %%143 ，中文逗号 %%144 ：中文冒号 %%145 《左书名号 %%146 》右书名号 %%147~150 ？ %%151~160 希腊数字Ⅰ~Ⅹ %%c φ %%d 。度 %%p ±正负号 %%u ____ 下划线 %%o ──上划线
精心整理特殊符号代码

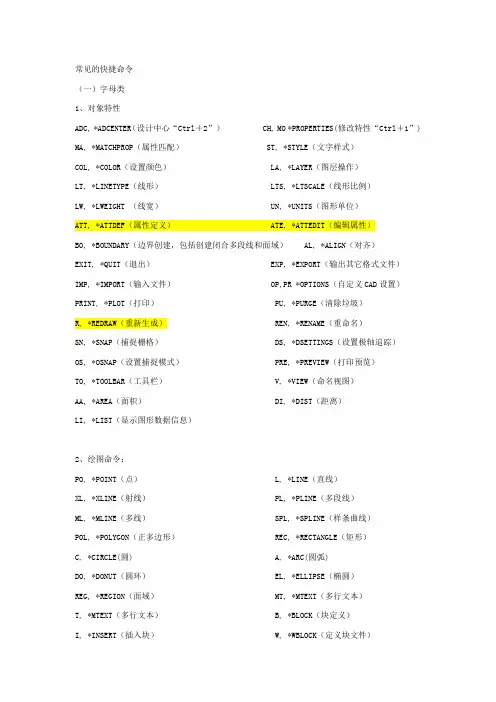

常见的快捷命令 （一）字母类 1、对象特性 AA,*AREA（面积）DI,*DIST（距离）LI,*LIST（显示图形数据信息） 2、绘图命令： PO,*POINT（点）L,*LINE（直线） XL,*XLINE（射线）PL,*PLINE（多段线）
ML,*MLINE（多线）SPL,*SPLINE（样条曲线）POL,*POLYGON（正多边形）REC,*RECTANGLE（矩形）C,*CIRCLE(圆)A,*ARC(圆弧) DO,*DONUT（圆环）EL,*ELLIPSE（椭圆） REG,*REGION（面域）MT,*MTEXT（多行文本） T,*MTEXT（多行文本）B,*BLOCK（块定义） 3 CO,*COPY E,DEL键 TR,*TRIM 4、视窗缩放： P,*PAN（平移）Z＋空格＋空格,*实时缩放 Z,*局部放大Z+P,*返回上一视图 Z＋E,*显示全图 5、尺寸标注：
DLI,*DIMLINEAR（直线标注）DAL,*DIMALIGNED（对齐标注） DRA,*DIMRADIUS（半径标注）DDI,*DIMDIAMETER（直径标注） DAN,*DIMANGULAR（角度标注）DCE,*DIMCENTER（中心标注） DOR,*DIMORDINATE（点标注）TOL,*TOLERANCE（标注形位公差） LE,*QLEADER（快速引出标注）DBA,*DIMBASELINE（基线标注） DCO,*DIMCONTINUE（连续标注）D,*DIMSTYLE（标注样式） 【CTRL 【CTRL S*SAVE 【CTRL 【CTRL 【CTRL 【CTRL 【CTRL 【F1】*HELP（帮助）【F2】*（文本窗口） 【F3】*OSNAP（对象捕捉）【F7】*G R IP（栅格） 【F8】*ORTHO（正交）
1、软键盘法：1>.设置符号:右单击中文输入法工具条上最右边的图形-->数学符号 2>.输入符号:光标放在插入处,打开软键盘(单击中文输入工具条上最右边的图 形)-->找到你要的符号单击） 2、用CAD中的多行文字：在文字编辑框内右单击-->符号-->其它(打开了"字符映 射表")-->在"字符映射表"中打到你要的符号单击-->单击"选择制"按钮(可再选你 要的符号,再点"选择")-->选完单击"复制"按钮"-->关闭"字符映射表"(也可先不关, 可随时再插其它字符)-->在文字编辑框内执行"粘贴"命令(CTRL+V) 补充： CAD特殊符号代码大全-让你成为CAD高手 输入代码特殊符号解释输入代码特殊符号解释 %%0~32?空号%%123{左大括号 %%33!?%%124|? %%34“双引号%%125}右大括号 %%35#?%%126~? %%36$?%%127°度 %%37%?%%128±? %%38&?%%129φ? %%39‘单引号%%130α? %%40(左括号%%131β? %%41)右括号%%132δ? %%42*乘号%%133i? %%43+加号%%134~137?空号 %%44，逗号%%1380(上标)m%%138=m0 %%45-减号%%1391(上标)m%%139=m1 %%46。句号%%1402(上标)m%%140=m2 %%47/除号%%1413(上标)m%%141=m3 %%48~570~9字体偏大中间连号中间连号中间连号 %%58：冒号%%1489(上标)m%%148=m9 %%59；分号%%149~1571~9字体偏小 %%60<小于号%%158~162?空号 %%61=等于号%%163△? %%62>大于号%%164▽? %%63？问号%%165~200?空号 %%64@???? %%65~90A~Z大写26个字母%%cφ?

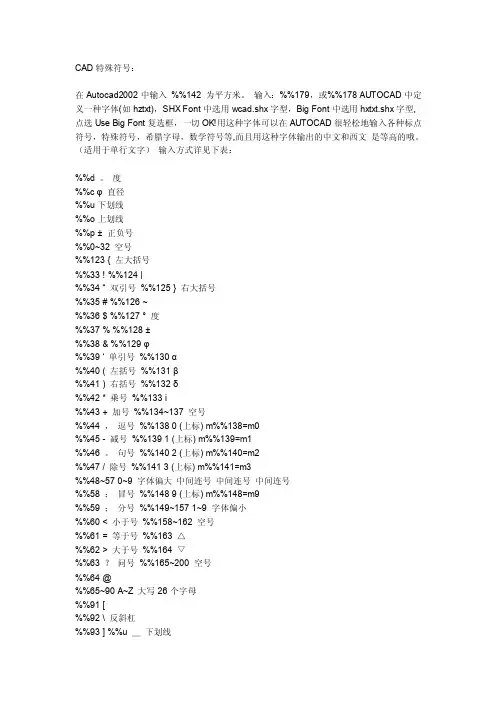

%%u 控制是否加下划线。 %%d 绘制度符号(o)。 %%p 绘制正/负公差符号(±)。 %%c 绘制圆直径标注符号 %%0~32 空号 %%123 { 左大括号 %%33 ! %%124 | %%34 “ 双引号 %%125 } 右大括号 %%35 # %%126 ~ %%36 $ %%127 ° 度 %%37 % %%128 ± %%38 & %%129 φ %%39 ‘ 单引号%%130 α %%40 ( 左括号%%131 β %%41 ) 右括号%%132 δ %%42 * 乘号 %%133 i 编码代表编码代表 ％％130 一级钢符号％％131 二级钢符号 ％％132 三级钢符号％％133 四级钢符号 ％％134 特殊钢筋％％135 L型钢 ％％136 H型钢％％137 槽型钢 ％％138 工字钢％％140 上标文字开 ％％141 上标文字关％％142 下标文字开 ％％143 下标文字关％％144 文字放大1.25倍％％145 文字缩小0.8倍％％146 小于等于号≤ ％％147 大于等于号≥ ％％p 正负号± ％％u 带下划线字体％％c 直径符号Φ ％％o 带上划线字体％％d 温度符号C° ％％150 Ⅰ ％％151 Ⅱ ％％152 Ⅲ ％％153 Ⅳ ％％154 Ⅴ ％％155 Ⅵ ％％156 Ⅶ ％％157 Ⅷ ％％158 Ⅸ ％％159 Ⅹ
％％200 圆中有一个字符的特殊文字的开始，如① ％％201 圆中有一个字符的特殊文字的结束 ％％202 圆中有二个字符的特殊文字的开始 ％％203 圆中有二个字符的特殊文字的结束 ％％204 圆中有三个字符的特殊文字的开始 ％％205 圆中有三个字符的特殊文字的结束 %%43 + 加号 %%134~137 空号 %%44 ，逗号 %%138 0 (上标) m%%138=m0 %%45 - 减号 %%139 1 (上标) m%%139=m1 %%46 。句号 %%140 2 (上标) m%%140=m2 %%47 / 除号 %%141 3 (上标) m%%141=m3 %%48~57 0~9 字体偏大中间连号中间连号中间连号%%58 ：冒号 %%148 9 (上标) m%%148=m9 %%59 ；分号 %%149~157 1~9 字体偏小 %%60 < 小于号 %%158~162 空号 %%61 = 等于号%%163 △ %%62 > 大于号%%164 ▽ %%63 ？问号 %%165~200 空号 %%64 @ %%65~90 A~Z 大写26个字母%%c φ %%91 [ %%d 。度 %%92 \ 反斜杠%%p ± 正负号 %%93 ] %%u ＿下划线 %%94 ^ %%o —上划线 %%95 _ %%96 ‘ 单引号
%%d------度数 %%c------直径 %%p------正负 %%DC-----温度 我经常用另一种方法。 在word里先打出你需要的符号（word 符号还是比较全的） 然后用CAD里的“文字编辑”（点工具条里的大写字母“A”符号） 将word里的内容复制粘贴到这里就行了。然后将文字平移或旋转到你需要的位置。文字还可以缩放大小 特殊符号的输入 我们知道表示直径的“Ф”、表示地平面的“±”、标注度符号“°”都可以用控制码％％C、％％P、％％D来输入，但是如要输入其他符号怎么办呢？我们可以通过“字符映射表”来输入特殊字符，具体步骤如下： 1、输入“MText”命令，然后建立一个文本框，之后就会打开“Multiline Text Editor”对话框，在这个对话框中，我们可以看到右侧四个按钮中有一个是[Symbol]按钮； 2、单击这个按钮右下角的箭头，打开一个下拉列表，我们可以看到有“Degress ％％d”、“Plus/Minus ％％p”、“Diameter ％％c”、“Non－breaking Space”、“Other”四个选项，选择前三个的某一选项可直接输入“°、”、“±”、“Φ”符号，这样就免去了我们记不住特殊控制码的苦处。 3、单击“Other”时，会打开“字符映射表”对话框，该对话框包含更多的符号供用户选用，其当前内容取决于用户在“字体”下拉列表中选择的字体，它的界面完全是我们所熟悉的中文界面，相信各位应该没有什么问题。 4.在“字符映射表”对话框中，选择要使用的字符，然后双击被选取的字符或单击[选择]按钮，再单击[复制]按钮，将字符拷贝到剪贴板上，点[关闭]返回原来的对话框，将光标放置在要插入字符的位置，用“Ctrl＋V”就可将字符从剪贴板上粘贴到当前窗口中。 、！Δ￥ァ┆ CAD快捷键一览 创建三维阵列3A 创建三维面3F 在三维空间创建由直线段组成的多段线3P 在二维和三维空间中将某对象与其他对象对齐AL 加载AutoLISP、ADS 和ARX 应用程序AP 创建圆弧 A 计算对象或定义区域的面积和周长AA 创建按指定方式排列的多重对象拷贝AR 执行外部数据库命令的管理功能AAD 输出选择对象的链接信息AEX 管理对象和外部数据库之间的链接ALI
常用命令： A——ARC——圆弧B——BLOCK——块定义C——CIRCLE——圆D——DIMSTYLE——标注样式E/DEL键——ERASE——删除F——FILIET——倒圆角H——BHATCH——填充L——LINE——直线 M/S——MOVE——移动O——OFFSET——偏移P——PAN——实时平移（图标为小手）X——EXPLODE——分解PO——POINT——点XL——XLINE——射线ML——MLINE——多线PL——PLINE——多段线POL——POLYGON——正多边形REC——RECTANGLE——矩形DO——DONUT——圆环EL——ELLIPSE——椭圆CO——COPY——复制MI——MIRROR——镜像AR——ARRAY——阵列RO——ROTATE——旋转TR——TRIM——修剪EX——EXTEND——延伸CHA——CHAMFER——倒角F——FILIET——倒圆角BR——BREAK——打断 尺寸标注： DLI——DIMLINEAR——直线标注DAL——DIMALIGNED——对齐标注DRA——DIMRADIUS——半径标注DDI——DIMDIAMETER——直径标注DAN——DIMANGULAR——角度标注DCE——DIMCENTER——中心标注DOR——DIMORDINATE——点标注TOL——TOLERANCE——标注形位公差LE——QLEADER——快速引出标注DBA——DIMBASELINE——基线标注DCO——DIMCONTINUE——连续标注DED——DIMEDIT——编辑标注DOV——DIMOVERRIDE——替换标注系统变量 常用CTRL快捷键： 【CTRL】＋1—PROPERTIES—修改特性【CTRL】＋2—ADCENTER—设计中心 【CTRL】＋O——OPEN——打开文件【CTRL】＋N/M——NEW——
怎么在CAD中输入直径等特殊符号 Φ %%c 下划线 %%u 上划线 %%o ± %%p %%C表示直径 %%D表示摄氏度℃ %%P表示正负号来个完整的： a HPB235级钢筋φ |b HRB335级钢筋φ |c HRB400级钢筋φ |d Ⅳ级钢筋φ |a|lll|m 冷轧带肋钢筋 |a|lj|m 钢绞线符号 |l2|m 平方 |l3|m 立方 |e 小于等于≤ |f 大于等于≥ |g 字串增大1/3 |h 字串缩小1/2(下标开始) |i 字串增大1/2(下标结束) |j 字串升高1/2 |k 字串降低1/2 |l 字串升高缩小1/2(上标开始)
|m 字串降低增大1/2(上标结束) |r 双标上标开始 |s 双标下标开始 |t 上下标结束 |n 对前一字符画圈 |o 对前两字符画圈 |p 对前三字符画圈 |q 字串缩小1/3 |L 角钢 |I 工字钢 |[ 槽钢 |D 方钢 |- 扁钢 |J 卷边角钢 |C 卷边槽钢 |Z 卷边Z型钢 |T 钢轨 |O 圆钢 |1 Ⅰ |2 Ⅱ |3 Ⅲ |4 Ⅳ |5 Ⅴ |6 Ⅵ
|7 Ⅶ |8 Ⅷ |9 Ⅸ |0 Ⅹ || | %%c 符号φ %%d 度符号 %%p ±号 %%u 下划线 %%130 Ⅰ级钢筋φ %%131 Ⅱ级钢筋φ %%132 Ⅲ级钢筋φ %%133 Ⅳ级钢筋φ %%130%%145ll%%146 冷轧带肋钢筋%%130%%145j%%146 钢绞线符号%%1452%%146 平方 %%1453%%146 立方 %%134 小于等于≤ %%135 大于等于≥ %%136 千分号 %%137 万分号 %%138 罗马数字Ⅺ %%139 罗马数字Ⅻ %%140 字串增大1/3
CAD快捷命令及特殊符号C 圆 L 线 CO 复制 M 移动 E 删除 RO 旋转 AR 阵列 F 倒圆角 CHA 倒直角 DDI 标注直径 DRA 标注半径 DAN 标注角度 DLI 线性标注 DAL 对齐标注 附：常用的快捷命令 （一）字母类 1、对象特性 ADC, *ADCENTER（设计中心“Ctrl＋2”） CH, MO *PROPERTIES(修改特性“Ctrl＋1”) MA, *MATCHPROP（属性匹配）
ST, *STYLE（文字样式）
PRE, *PREVIEW（打印预览）TO, *TOOLBAR（工具栏）V, *VIEW（命名视图） AA, *AREA（面积） DI, *DIST（距离） LI, *LIST（显示图形数据信息）2、绘图命令： PO, *POINT（点） L, *LINE（直线） XL, *XLINE（射线） PL, *PLINE（多段线） ML, *MLINE（多线） SPL, *SPLINE（样条曲线）POL, *POLYGON（正多边形）REC, *RECTANGLE（矩形）C, *CIRCLE(圆) A, *ARC(圆弧) DO, *DONUT（圆环） EL, *ELLIPSE（椭圆）REG, *REGION（面域）MT, *MTEXT（多行文本） T, *MTEXT（单行文本）
在Autocad2002中输入%%142 为平方米。 输入：%%179，或%%178 AUTOCAD中定义一种字体(如hztxt)，SHX Font中选用wcad.shx字型，Big Font中选用hxtxt.shx字型,点选Use Big Font 复选框，一切OK!用这种字体可以在AUTOCAD很轻松地输入各种标点符号，特殊符号，希腊字母，数学符号等,而且用这种字体输出的中文和西文是等高的哦。（适用于单行文字） 输入方式详见下表： 某图层文字不能编辑
1.输入：“RE”刷新 2.查看图层锁定、冻结或关闭没有 \fgdt;x——孔深 %%c——圆前缀 \fgd;v——柱形沉头孔 \fgd;w——V形孔 \fgd;z——指教三角形符号 \fgd;A——斜度符号 \fgd;o——方形符号 \fgd;y——锤形孔 CRIL+0(数字) 开关工具栏 Mtext ——多行编辑 ED 命令编辑标注 +0.00X^-0.00X 公差标注 PL 命令——PL 回车指定直线两端点W设置箭头头宽箭头尾宽为0拉伸即可画箭线——画圆弧箭线要选择圆弧也可直接画宽面 Li 面积计算周长list : 形成实体尺寸清单计数 Ctrl+3（非数字键盘上）打开工具选项板-所有选项板 完整长度单位： 现代尺寸：光年拍米（Pm）兆米（Mm）公里（km） 米（m）分米（dm）厘米（cm）毫米（mm） 丝米（dmm）忽米（cmm）——道/丝微米（μm）—谬纳米（nm） 皮米（pm）飞米（fm）阿米（am） 传统长度单位：1里=150丈=500米 1丈=10尺 1尺=10寸 1丈=3.33米 1尺=3.33dm 1寸=3.33cm
CAD特殊符号输入法大全 CAD中部分符号的输入方法： %%c 符号φ %%d 度符号 %%p ±号 %%u 下划线 %%130 Ⅰ级钢筋φ %%131 Ⅱ级钢筋φ %%132 Ⅲ级钢筋φ %%133 Ⅳ级钢筋φ %%130%%145ll%%146 冷轧带肋钢筋 %%130%%145j%%146 钢绞线符号 %%1452%%146 平方 %%1453%%146 立方 %%134 小于等于≤ %%135 大于等于≥ %%136 千分号 %%137 万分号 %%138 罗马数字Ⅺ %%139 罗马数字Ⅻ %%140 字串增大1/3 %%141 字串缩小1/2(下标开始) %%142 字串增大1/2(下标结束) %%143 字串升高1/2 %%144 字串降低1/2 %%145 字串升高缩小1/2(上标开始) %%146 字串降低增大1/2(上标结束) %%171 双标上标开始 %%172 双标下标开始 %%173 上下标结束 %%147 对前一字符画圈 %%148 对前两字符画圈 %%149 对前三字符画圈 %%150 字串缩小1/3 %%151 Ⅰ %%152 Ⅱ %%153 Ⅲ %%154 Ⅳ
%%155 Ⅴ %%156 Ⅵ %%157 Ⅶ %%158 Ⅷ %%159 Ⅸ %%160 Ⅹ %%161 角钢 %%162 工字钢 %%163 槽钢 %%164 方钢 %%165 扁钢 %%166 卷边角钢 %%167 卷边槽钢 %%168 卷边Z型钢 %%169 钢轨 %%170 圆钢 ——aaa1或1001； ——aaa2或1002； ——aaa3或1003； 方法三： 先运行Windows中的“造字程序”，在文件菜单内选择【字体链接】，在然后出现的对话框中选择【与所选择的字体链接】，再选【宋体】...另存为一个文件名到“Fonts”目录中即可；然后在【编辑】菜单中选【选定代码】，选择一个区位码后确定，下面就可以利用造字程序的工具随意画自己的新符号了，编辑完成后点【编辑】菜单中的【保存字符】即可保存自己画的字符。使用时，用区位码输入法直接输入定义的区位码，即可打出自定义的字符。[注]：默认打开”造字程序“时，会自动打开常用字符代码集，已经包含了钢筋符号
CAD符号输入方法 CAD符号输入方法在Autocad2002中输入%%142 为平方米。 输入：%%179，或%%178 AUTOCAD中定义一种字体(如hztxt)，SHX Font中选用wcad.shx字型，Big Font中选用hxtxt.shx字型,点选Use Big Font复选框，一切OK!用这种字体可以在AUTOCAD很轻松地输入各种标点符号，特殊符号，希腊字母，数学符号等,而且用这种字体输 出的中文和西文是等高的哦。（适用于单行文字） 输入方式详见下表： 输入代码特殊符号解释输入代码特殊符号解释 %%0~32 空号%%123 { 左大括号 %%33 ! %%124 | %%34 “双引号%%125 } 右大括号 %%35 # %%126 ~ %%36 $ %%127 0 度 %%37 % %%128 ± %%38 & %%129 φ %%39 ‘单引号%%130 α %%40 ( 左括号%%131 β %%41 ) 右括号%%132 δ %%42 * 乘号%%133 i %%43 + 加号%%134~137 空号 %%44 ，逗号%%138 0 (上标) m%%138=m0 %%45 - 减号%%139 1 (上标) m%%139=m1 %%46 。句号%%140 2 (上标) m%%140=m2 %%47 / 除号%%141 3 (上标) m%%141=m3 %%48~57 0~9 字体偏大中间连号中间连号中间连号 %%58 ：冒号%%148 9 (上标) m%%148=m9 %%59 ；分号%%149~157 1~9 字体偏小 %%60 < 小于号%%158~162 空号 %%61 = 等于号%%163 △ %%62 > 大于号%%164 ▽ %%63 ？问号%%165~200 空号 %%64 @ %%65~90 A~Z 大写26个字母%%c φ %%91 [ %%d 。度 %%92 \ 反斜杠%%p ±正负号 %%93 ] %%u ＿下划线 %%94 ^ %%o ──上划线 %%95 _ %%96 ‘单引号 %%97~122 a~z 小写26个字母 ± %%p 度%%d 平方米%%164或m%%1412%%142
如何在CAD中快速输入直径φ、度°等特殊符号 2011-12-18 09:59:26| 分类：应用技巧|字号大中小订阅 ％％d ——绘制“℃”符号。例如：98.6 ℃—— 98.6 ％％dC ； ％％c ——绘制圆直径“φ”符号。例如：φ 30 ——％％c30 ； ％％p ——绘制“±”符号。例如：± 0.005 ——％％p0.005 ； ％％％——绘制“％”符号。例如：30 ％—— 30 ％％％； ％％o ——打开或关闭文字的上划线。例如：ABCDE ——％％o ABC ％％o DE ；％％u ——打开或关闭文字的下划线。例如：ABCDE —— AB ％％u CDE ％％u 单击标注，在特性里改 表示直径的“Ф”、表示地平面的“±”、标注度符号“°”都可以用控制码％％C、％％P、％％D 来输入，但是如要输入其他符号怎么办呢？我们可以通过“字符映射表”来输入特殊字符，具体步骤如下： 1.输入“MText”命令，然后建立一个文本框，之后就会打开“Multiline Text Editor”对话框，在这个对话框中，我们可以看到右侧四个按钮中有一个是[Symbol]按钮； 2.单击这个按钮右下角的箭头，打开一个下拉列表，我们可以看到有“Degress ％％d”、“Plus/Minus ％％p”、“Diameter ％％c”、“Non－breaking Space”、“Other”四个选项，选择前三个的某一选项可直接输入“°、”、“±”、“Φ”符号，这样就免去了我们记不住特殊控制码的苦处。
3.单击“Other”时，会打开“字符映射表”对话框，该对话框包含更多的符号供用户选用，其当前内容取决于用户在“字体”下拉列表中选择的字体，它的界面完全是我们所熟悉的中文界面，相信各位应该没有什么问题。 4.在“字符映射表”对话框中，选择要使用的字符，然后双击被选取的字符或单击“选择”按钮，再单击“复制”按钮，将字符拷贝到剪贴板上，点“关闭”返回原来的对话框，将光标放置在要插入字符的位置，用“Ctrl＋V”就可将字符从剪贴板上粘贴到当前窗口中。 AutoCAD2007安装提示缺少dfst.dll文件的解决办法 安装AutoCAD2007装到一半的时候，安装进程提示："错误1308。源文件未找到： G:\AutoCAD2007简体中文版\Bin\acadFeui\Program Files\Root\Support\dfst.dll。请确定文件存在并有权访问。" 小心了，这个dfst.dll是一个捆绑广告病毒。千万不要傻乎乎地再去网上下载，然后安装了。此时，下面还有三个选项：“中断”“重试”“忽略”。直接选择“忽略”，继续下一步安装，就可以了。实践表明，安装后，AutoCAD一切正常，使用OK。 或者 打开记事本，新建一个空文件，点文件菜单-->另存为--->保存类型选“所有文件”，文件名为dfst.dll。把新建的空文件“dfst.dll”复制到CAD2007安装目录下的Support里。默认是在：C:\Program Files\AutoCAD 2007\Support或者是把该文件放到AutoCAD的安装文件中，我的路径是F:\cad-setup\AutoCAD2007简体中文版\Bin\acadFeui\Program Files\Root\Support提示缺少该文件，点安装，选F:\cad-setup\AutoCAD2007简体中文版\Bin
%%c 符号φ %%d 度符号 %%p ±号 %%u 下划线E001 %%130 Ⅰ级钢筋φ %%131 Ⅱ级钢筋φ %%132 Ⅲ级钢筋φ %%133 Ⅳ级钢筋φ %%130%%145ll%%146 冷轧带肋钢筋%%130%%145j%%146 钢绞线符号%%1452%%146 平方 %%1453%%146 立方 %%134 小于等于≤ %%135 大于等于≥ %%136 千分号 %%137 万分号 %%138 罗马数字Ⅺ %%139 罗马数字Ⅻ %%140 字串增大1/3 %%141 字串缩小1/2(下标开始) %%142 字串增大1/2(下标结束) %%143 字串升高1/2 %%144 字串降低1/2 %%145 字串升高缩小1/2(上标开始) %%146 字串降低增大1/2(上标结束) %%171 双标上标开始 %%172 双标下标开始 %%173 上下标结束 %%147 对前一字符画圈 %%148 对前两字符画圈 %%149 对前三字符画圈 %%150 字串缩小1/3 %%151 Ⅰ %%152 Ⅱ %%153 Ⅲ %%154 Ⅳ %%155 Ⅴ %%156 Ⅵ %%157 Ⅶ %%158 Ⅷ %%159 Ⅸ %%160 Ⅹ %%161 角钢 %%162 工字钢
%%163 槽钢 %%164 方钢 %%165 扁钢 %%166 卷边角钢 %%167 卷边槽钢 %%168 卷边Z型钢 %%169 钢轨 %%170 圆钢 ％％130 一级钢符号％％150 Ⅰ ％％131 二级钢符号％％151 Ⅱ ％％132 三级钢符号％％152 Ⅲ ％％133 四级钢符号％％153 Ⅳ+ |# s) v8 u) A, x; q' b0 k" J6 y ％％134 特殊钢筋％％154 Ⅴ ％％135 L型钢％％155 Ⅵ/ N) l- H/ t' o& m( t% b ％％136 H型钢％％156 Ⅶ! M: \: L2 ]/ `* G! w ％％137 槽型钢％％157 Ⅷ ％％138 工字钢％％158 Ⅸ ％％140 上标文字开％％159 Ⅹ ％％141 上标文字关％％200 圆中有一个字符的特殊文字的开始，如①% W: g% E: i0 f' k! s9 l$ `+ ? ％％142 下标文字开％％201 圆中有一个字符的特殊文字的结束 ％％143 下标文字关％％202 圆中有二个字符的特殊文字的开始, q4 r1 \ s6 m ％％144 文字放大1.25倍％％203 圆中有二个字符的特殊文字的结束 ％％145 文字缩小0.8倍％％204 圆中有三个字符的特殊文字的开始 6 k! X/ ?$ d- ? ％％146 小于等于号≤ ％％205 圆中有三个字符的特殊文字的结束 5 c, O. M) k% g9 c0 m; G ％％147 大于等于号≥# w/ Y( `3 ~% a$ _5 b) V 4 E 5 Z1 N2 K: x V) u% D ％％u 带下划线字体 ％％o 带上划线字体 ％％p 正负号±. ~+ C/ ]) Q) @# y7 L ％％c 直径符号" `/ N- i/ g; I1 J5 U ％％d 温度符号 |a HPB235级钢筋φ |b HRB335级钢筋φ7 H) S- K9 I( `& X: Q+ a! _ & {. P* S- @" [- u' z/ H7 z |c HRB400级钢筋φ ' X. ~+ f- Z- F6 _( p$ E8 f |d Ⅳ级钢筋φ: M* Q; [/ @( [7 p& g& U |a|lll|m 冷轧带肋钢筋( E: e9 O. ]3 x e4 V1 A
AUTO CAD里面特殊符号输入 在CAD里面： 约等于是\U+2248 正负号是%%p 度是%%d 直径是%%c 下划线是%%u 一级钢是%%130 二级钢是%%131 但是要显示钢筋符号，你必须要有hztxt和txt字体 字符编码说明字符编码说明 130 Ⅰ级钢筋φ 131 Ⅱ级钢筋φ 132 Ⅲ级钢筋φ 133 Ⅳ级钢筋φ 134 小于等于≤ 135 大于等于≥ 138 罗马数字Ⅺ139 罗马数字Ⅻ 140 使后面字串增大1/3 141 使后面字串缩小1/2 142 使后面字串增大1/2 143 使后面字串升高1/2 144 使后面字串降低1/2(形如A2）145 使后面字串升高缩小1/2(形如A2）146 使后面字串降低增大1/2 147 对前一字符画圈（形如⑤） 148 对前两字符画圈（形如⑩）149 对前三字符画圈 150 使后面字串缩小1/3 151 罗马数字Ⅰ 152 罗马数字Ⅱ153 罗马数字Ⅲ 154 罗马数字Ⅳ155 罗马数字Ⅴ 156 罗马数字Ⅵ157 罗马数字Ⅶ 158 罗马数字Ⅷ159 罗马数字Ⅸ 160 罗马数字Ⅹ1 输入代码特殊符号解释输入代码特殊符号解释 %%0~32 空号%%123 { 左大括号 %%33 ! %%124 | %%34 “ 双引号%%125 } 右大括号 %%35 # %%126 ~ %%36 $ %%127 °度 %%37 % %%128 ±
%%38 & %%129 φ %%39 ‘ 单引号%%130 α %%40 ( 左括号%%131 β %%41 ) 右括号%%132 δ %%42 * 乘号%%133 i %%43 + 加号%%134~137 空号 %%44 ，逗号%%138 0 (上标) m%%138=m0 %%45 - 减号%%139 1 (上标) m%%139=m1 %%46 。句号%%140 2 (上标) m%%140=m2 %%47 / 除号%%141 3 (上标) m%%141=m3 %%48~57 0~9 字体偏大中间连号中间连号中间连号%%58 ：冒号%%148 9 (上标) m%%148=m9 %%59 ；分号%%149~157 1~9 字体偏小 %%60 < 小于号%%158~162 空号 %%61 = 等于号%%163 △ %%62 > 大于号%%164 ▽ %%63 ？问号%%165~200 空号 %%64 @ %%65~90 A~Z 大写26个字母%%c φ %%91 [ %%d 。度 %%92 \ 反斜杠%%p ±正负号 %%93 ] %%u ＿下划线 %%94 ^ %%o —上划线 %%95 _ %%96 ‘ 单引号 %%97~122 a~z 小写26个字母
打开CAD 在最上面那一栏 有文件、编辑、视图、插入、格式、工具等等 你选格式\线宽\显示线宽（√）确定后就可以了 你画图的时候 用不同粗细的线画就可以显示出粗细了 （对象特性里面的第三框就是选线的粗细的） 在Autocad2002中输入 %%142 为平方米。输入：%%179，或%%178 AUTOCAD中定义一种字体(如hztxt)，SHX Font中选用wcad.shx字型，Big Font中选用hxtxt.shx字型,点选Use Big Font复选框，一切OK!用这种字体可以在AUTOCAD 很轻松地输入各种标点符号，特殊符号，希腊字母，数学符号等,而且用这种字体输出的中文和西文是等高的哦。（适用于单行文字）输入方式详见下表： 输入代码特殊符号解释输入代码特殊符号解释 %%0~32 空号 %%123 { 左大括号 %%33 ! %%124 | %%34 “ 双引号 %%125 } 右大括号 %%35 # %%126 ~ %%36 $ %%127 ° 度 %%37 % %%128 ± %%38 & %%129 φ %%39 ‘ 单引号 %%130 α %%40 ( 左括号 %%131 β %%41 ) 右括号 %%132 δ %%42 * 乘号 %%133 i %%43 + 加号 %%134~137 空号 %%44 ，逗号 %%138 0 (上标) m%%138=m0 %%45 - 减号 %%139 1 (上标) m%%139=m1 %%46 。句号 %%140 2 (上标) m%%140=m2 %%47 / 除号 %%141 3 (上标) m%%141=m3 %%48~57 0~9 字体偏大中间连号中间连号中间连号 %%58 ：冒号 %%148 9 (上标) m%%148=m9 %%59 ；分号 %%149~157 1~9 字体偏小 %%60 < 小于号 %%158~162 空号 %%61 = 等于号%%163 △ %%62 > 大于号%%164 ▽ %%63 ？问号 %%165~200 空号 %%64 @ %%65~90 A~Z 大写26个字母 %%c φ %%91 [ %%d 。度 %%92 \ 反斜杠%%p ± 正负号 %%93 ] %%u ＿下划线 %%94 ^ %%o —上划线 %%95 _ %%96 ‘ 单引号
CAD快捷键与特殊符号大全 1、快捷命令通常是该命令英文单词的第一个或前面两个字母，有的是前三个字 母。 比如，直线（Line）的快捷命令是“L”；复制（COpy）的快捷命令是“CO”；线型比例（LTScale）的快捷命令是“LTS”。 在使用过程中，试着用命令的第一个字母，不行就用前两个字母，最多用前三个字母，也就是说，AutoCAD的快捷命令一般不会超过三个字母，如果一个命令用前三个字母都不行的话，只能输入完整的命令。 2、另外一类的快捷命令通常是由“Ctrl键＋一个字母”组成的，或者用功能键F1~F8来定义。比如Ctrl键＋“N”，Ctrl键＋“O”，Ctrl键＋“S”，Ctrl键＋“P”分别表示新建、打开、保存、打印文件；F3表示“对象捕捉”。 3、如果有的命令第一个字母都相同的话，那么常用的命令取第一个字母，其它命令可用前面两个或三个字母表示。比如“R”表示Redraw，“RA”表示Redrawall；比如“L”表示Line，“LT”表示LineType，“LTS”表示LTScale。 4、个别例外的需要我们去记忆，比如“修改文字”（DDEDIT）就不是“DD”，而是“ED”；还有“AA”表示Area,“T”表示Mtext, “X”表示 Explode。 三、快捷命令的定义 全面已经提到，AutoCAD所有定义的快捷命令都保存ACAD.PGP文件中。ACAD.PGP 是一个纯文本文件，用户可以使用ASCⅡ文本编辑器(如DOS下的EDIT)或直接使用WINDOWS附件中的记事本来进行编辑。用户可以自行添加一些Auto CAD命令的快捷方式到文件中。 通常，快捷命令使用一个或两个易于记忆的字母，并用它来取代命令全名。快捷命令定义格式如下： 快捷命令名称， * 命令全名 如： CO ， * COPY 即键入快捷命令后，再键入一个逗号和快捷命令所替代的命令全称。AutoCAD的命令必须用一个星号作为前缀。 （一）字母类 1、对象特性 ADC, *ADCENTER（设计中心“Ctrl＋2”） CH, MO *PROPERTIES(修改特性“Ctrl＋1”) MA, *MATCHPROP（属性匹配） ST, *STYLE（文字样式）
