伯努利方程计算差压、风速和流量
举例：
1、管径为800的管道，用皮托管所测压差值为130pa 计算风速及风量？
V ＝K√2P／ρ
式中：
V风速(m/s)
K皮托管系数
P通过皮托管测得的动压(Pa)
ρ流体密度(kg/m3)
即：V ＝√(2×130)/1.2
=14.719m/s
2
式中：
Q风量(m3/h)
V平均风速(m/s)
F管道截面积(m2)
Q＝3600×14.719×(3.14×0.16) = 8478.144 m2/h
管道流量计算方式 DN15、DN25、DN50管径的截面积分别为： DN15：152*3.14/4=176.625平方毫米，合0.0177平方分米。 DN25：252*3.14/4=490.625平方毫米，合0.0491平方分米。 DN50：502*3.14/4=1962.5平方毫米，合0.1963平方分米。 设管道流速为V=4米/秒，即V=40分米/秒，且1升=1立方分米，则管道的流量分别为（截面积乘以流速）： DN15管道：流量Q=0.0177*40=0.708升/秒， 合2.55立方米/小时。 DN25管道：流量Q=0.0491*40=1.964升/秒， 合7.07立方米/小时。 DN50管道：流量Q=0.1963*40=7.852升/秒， 合28.27立方米/小时。 注：必须给定流速才能计算流量，上述是按照4米/秒计算的。 电缆载流量 电缆载流量： 电缆载流量是指一条电缆线路在输送电能时所通过的电流量,在热稳定条件下,当电缆导体达到长期允许工作温度时的电缆载流量称为电缆长期允许载流量。 电缆载流量口决 估算口诀 二点五下乘以九，往上减一顺号走。 三十五乘三点五，双双成组减点五。 条件有变加折算，高温九折铜升级。
穿管根数二三四，八七六折满载流。 说明 (1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是”截面乘上一定的倍数”来表示，通过心算而得。由表5 3可以看出：倍数随截面的增大而减小。 “二点五下乘以九，往上减一顺号走”说的是2．5mm’及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。如2．5mm’导线，载流量为 2．5×9＝22．5(A)。从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、25×4。 “三十五乘三点五，双双成组减点五”，说的是35mm”的导线载流量为截面数的3．5倍，即35×3．5＝122．5(A)。从50mm’及以上的导线，其载流量与截面数之间的倍数关系变为两个两个线号成一组，倍数依次减0．5。即50、70mm’导线的载流量为截面数的3倍；95、120mm”导线载流量是其截面积数的2．5倍，依次类推。 “条件有变加折算，高温九折铜升级”。上述口诀是铝芯绝缘线、明敷在环境温度25℃的条件下而定的。若铝芯绝缘线明敷在环境温度长期高于25℃的地区，导线载流量可按上述口诀计算方法算出，然后再打九折即可；当使用的不是铝线而是铜芯绝缘线，它的载流量要比同规格铝线略大一些，可按上述口诀方法算出比铝线加大一个线号的载流量。如16mm’铜线的载流量，可按25mm2铝线计算。 计算电缆载流量选择电缆 （根据电流选择电缆） 导线的载流量与导线截面有关，也与导线的材料、型号、敷设方法以及环境温度等有关，影响的因素较多，计算也较复杂。各种导线的载流量通常可以从手册中查找。但利用口诀再配合一些简单的心算，便可直接算出，不必查表。 1. 口诀铝芯绝缘线载流量与截面的倍数关系 10下五，100上二， 25、35，四、三界，. 70、95，两倍半。 穿管、温度，八、九折。 裸线加一半。 铜线升级算。 说明口诀对各种截面的载流量（安）不是直接指出的，而是用截面乘上一定的倍数来表示。为此将我国常用导线标称截面（平方毫米）排列如下： 1、1.5、 2.5、 4、 6、 10、 16、 25、 35、 50、 70、 95、 120、 150、185……
流量计算的一些认识 先说一下Nm3/h和m3/h的区别？ Nm3/h是一个标准的立方米每小时,它是0度或20度，一个标准大气压下的标准流量。 m3/h工作状态下的立方米每小时，它是工作温度及工作压力下的流量。 国际上的标准温度用开尔文温度而且把冰水混合物的温度（0℃）定义为273.15K。 国际上的标准压力为1个标准大气压把它定义为101.325 kPa或0.101325Mpa。 因工况的不同，这就需要用一个统一的标准来表示这些工况，我们把这种标准叫标况。用工况的数据计算出来结果误差会很大，尤其是在气体的流量上，所以我们在计算这些物质的流量和压力时要把它们转换为标况。 例如一台露天的压缩机在冬天使用和夏天使用它的流量用m3/h计算，那么误差就会很大，但转换为Nm3/h时就一样了。 转换Nm3/h和m3/h时主要用的公式就是理想气体状态方程P1V1/T1=P2V2/T2； 其中： P1V1/T1是在一个标准大气压下的气体的体积与标准温度(0℃或20℃)的函数关系。 P2V2/T2是在工作压力下（需转换为绝对压力）的气体体积与工作温度（需转换为绝对温度）的函数关系。 这两者是相等的，用这个就可以算出标况下的流量了。 例如： 有这样一个罗茨风机，他在温度30摄氏度时的流量为950m3/h，压力为50KPa，那么它的标况流量应该是多少？ 根据公式P1V1/T1＝P2V2/T2； V1＝P2V2T1/P1T2=(101+50)*950*273/101*(273+30) ＝39161850/30603=1279.68Nm3/h 它的标况流量为1279.68Nm3/h 再说一下差压流量变送器的开方的计算方法 因一般液体对温度的影响不大，因此我们先说液体的差压流量变送器开方的计算方法。 我们知道一般的差压流量计都是根据伯努利的能量守恒定理p+ρgz+(1/2)*ρv^2=C(常量)得出。 其中 式中p、ρ、v分别为流体的压强、密度和速度；
伯努利方程 流体宏观运动机械能守恒原理的数学表达式。1738年瑞士数学家D.伯努利在《水动力学──关于流体中力和运动的说明》中提出了这一方程。它可由理想流体运动方程（即欧拉方程）在定态流动条件下沿流线积分得出；也可由热力学第一定律导出。它是一维流动问题中的一个主要关系式，在分析不可压缩流体的定态流动时十分重要，常用于确定流动过程中速度和压力之间的相互关系。 方程的形式 对于不可压缩的理想流体，密度不随压力而变化，可得： Zg+2 2 u P +ρ＝常数 式中Z 为距离基准面的高度;P 为静压力;u 为流体速度;ρ为流体密度;g 为重力加速度。方程中的每一项均为单位质量流体所具有的机械能，其单位为N ·m/kg ，式中左侧三项，依次称为位能项、静压能项和动能项。方程表明三种能量可以相互转换，但总和不变。当流体在水平管道中流动时Z 不变，上式可简化为： ρ P u +22＝常数 此式表述了流速与压力之间的关系:流速大处压力小,流速小处压力大。 对于单位重量流体,取管道的1、2两截面为基准,则方程的形式成为： g u g P Z g u g P Z 2222 2 22111++=++ρρ 式中每一项均为单位重量流体的能量，具有长度的因次，三项依次称为位头、静压头和动压头（速 度头）。 对于可压缩理想流体，密度随压力而变化。若这一变化是可逆等温过程，则方程可写成下式： 121 12 22211ln 22P P P u gZ u gZ ρ++=+ 若为可逆绝热过程，方程可写为： 121 1222211ln 22P P P u gZ u gZ ρ++=+ 式中γ为定压比热容Cp 和定容比热容Cv 之比，即比热容比，也称为绝热指数。 对于粘性流体，流动截面上存在着速度分布，如用平均流速u 表达动能项，应对其乘以动能校正系数d ο。此外,还需考虑因粘性引起的流动阻力,即造成单位质量流体的机械能损失h f ， 若在流体流动过程中，单位质量流体又接受了流体输送机械所做的功W ，在这些条件下,若取处于均匀流段的两截面1和2为基准，则方程可扩充为： α值可由速度分布计算而得, 流体在圆管内作层流流动时α=2；作湍流流动时，α≈1.06。 方程的应用 伯努利方程阐明的位能、动能、静压能相互转换的原理，可用来分析计算一些实际问题，例如： ①计算流体从小孔流出的流速 设在容器中盛有液体，液面维持不变,距液面下h 处的容器壁面上开有一小孔，液体在重力作用下自小孔流出。据伯努利方程可以计算出液体由小孔流出时的平均流速为： gh Cd u 2= 式中C d 为孔流系数，其值由实验确定，约为0.61～0.62；g 为重力加速度。由上述速度及已知的小孔面积,可算出通过小孔的流量；或由这一关系，计算确定达到一定流量所必须维持的液面
管道水流量计算公式 A.已知管的内径12mm，外径14mm，公差直径13mm，求盘管的水流量。压力为城市供水的压力。 计算公式1：1/4∏×管径的平方（毫米单位换算成米单位）×经济流速（DN300以下管选1.2m/s、DN300以上管选1.5m/s） 计算公式2：一般取水的流速1--3米/秒，按1.5米/秒算时： DN=SQRT（4000q/u/3.14) 流量q，流速u，管径DN。开平方SQRT。 其实两个公式是一样的，只是表述不同而已。另外，水流量跟水压也有很大的关系，但是现在我们至少可以计算出大体的水流量来了。 备注：1.DN为Nomial Diameter 公称直径(nominal diameter)，又称平均外径(mean outside diameter)。 这是缘自金属管的管璧很薄，管外径与管内径相差无几，所以取管的外径与管的内径之平均值当作管径称呼。 因为单位有公制(mm)及英制(inch)的区分，所以有下列的称呼方法。 1. 以公制(mm)为基准，称 DN (metric unit) 2. 以英制(inch)为基准，称NB(inch unit) 3. DN (nominal diameter) NB (nominal bore) OD (outside diameter) 4. 【例】 镀锌钢管DN50，sch 20 镀锌钢管NB2”，sch 20 5. 外径与DN，NB的关系如下： ------DN(mm)--------NB(inch)-------OD(mm) 15-------------- 1/2--------------21.3 20--------------3/4 --------------26.7 25-------------- 1 ----------------33.4 32-------------- 1 1/4 -----------42.2 40-------------- 1 1/2 -----------48.3 50-------------- 2 -----------60.3 65-------------- 2 1/2 -----------73.0 80-------------- 3 -----------88.9 100-------------- 4 ------------114.3 125-------------- 5 ------------139.8 B.常用给水管材如下：
流量与管径、压力、流速的一般关系 流量与管径、压力、流速的一般关系 一般工程上计算时，水管路，压力常见为0.1--0.6MPa，水在水管中流速在1--3米/秒，常取1.5米/秒。 流量=管截面积X流速=0.002827X管内径的平方X流速 (立方米/小时)。 其中，管内径单位：mm ，流速单位：米/秒，饱和蒸汽的公式与水相同，只是流速一般取20--40米/秒。 水头损失计算Chezy 公式 Chezy 这里： Q ——断面水流量（m3/s） C ——Chezy糙率系数（m1/2/s） A ——断面面积（m2） R ——水力半径（m） S ——水力坡度（m/m） 根据需要也可以变换为其它表示方法: Darcy-Weisbach公式 由于 这里： h f——沿程水头损失（mm3/s） f ——Darcy-Weisbach水头损失系数（无量纲） l ——管道长度（m） d ——管道内径（mm） v ——管道流速（m/s） g ——重力加速度（m/s2） 水力计算是输配水管道设计的核心，其实质就是在保证用户水量、水压安全的条件下，通过水力计算优化设计方案，选择合适的管材和确经济管径。输配水管道水力计算包含沿程水头损失和局部水头损失，而局部水头损失一般仅为沿程水头损失的5~10%，因此本文主要研究、探讨管道沿程水头损失的计算方法。
管网建模之基本公式篇 一、管渠沿程水头损失 谢才公式 圆管满流，沿程水头损失也可以用达西公式表示： h f——沿程水头损失（mm3/s） λ——Darcy-Weisbach水头损失系数（无量纲）
l ——管道长度（m） d ——管道内径（mm） v ——管道流速（m/s） g ——重力加速度（m/s2） C、λ与水流流态有关，一般采用经验公式或半经验公式计算。常用： 1．舍维列夫公式（适用：旧铸铁管和旧钢管满管紊流，水温100C0（给水管道计算）） 2．海曾－威廉公式 适用：较光滑圆管满流紊流（给水管道）
孔板流量计计算公式 孔板流量计，可广泛应用于石油、化工、天然气、冶金、电力、制药等行业中，各种液体、气体、天燃气以及蒸汽的体积流量或质量流量的连续测量。但是许多人不知道孔板流量计是怎么计算出来，今天我就和大家探讨一下孔板流量计的计算公式 简单来说差压值要开方输出才能对应流量 实际应用中计算比较复杂一般很少自己计算的这个都是用软件来计算的下面给你一个实际的例子看看吧 一．流量补偿概述 差压式孔板流量计的测量原理是基于流体的机械能相互转换的原理。在水平管道中流动的流体，具有动压能和静压能（位能相等），在一定条件下，这两种形式的能量可以相互转换，但能量总和不变。以体积流量公式为例： Q v = CεΑ/sqr（2ΔP/（1-β＾4）/ρ1） 其中：C 流出系数； ε可膨胀系数 Α节流件开孔截面积，M＾2 ΔP 节流装置输出的差压，Pa; β直径比 ρ1 被测流体在I-I处的密度，kg/m3; Qv 体积流量，m3/h 按照补偿要求，需要加入温度和压力的补偿，根据计算书，计算思路是以50度下的工艺参数为基准，计算出任意温度任意压力下的流量。其实重要是密度的转换。计算公式如下： Q = 0. *d＾2*ε*＠sqr（ΔP/ρ） Nm3/h 0C101.325kPa 也即是画面要求显示的0度标准大气压下的体积流量。 在根据密度公式： ρ= P*T50/（P50*T）* ρ50 其中：ρ、P、T表示任意温度、压力下的值 ρ50、P50、T50表示50度表压为0.04MPa下的工艺基准点 结合这两个公式即可在程序中完成编制。 二．程序分析 1.瞬时量 温度量：必须转换成绝对摄氏温度；即+273.15 压力量：必须转换成绝对压力进行计算。即表压+大气压力 补偿计算根据计算公式，数据保存在PLC的寄存器内。同时在画面上做监视。 2.累积量 采用2秒中一个扫描上升沿触发进行累积，即将补偿流量值（Nm3/h）比上1800单位转换成每2S的流量值，进行累积求和，画面带复位清零功能
第一章 流体流动 【例1-1】 已知硫酸与水的密度分别为1830kg/m 3与998kg/m 3，试求含硫酸为60%（质量）的硫酸水溶液的密度为若干。 解：根据式1-4 9984.018306.01+= m ρ =（3.28+4.01）10-4=7.29×10-4 ρm =1372kg/m 3 【例1-2】 已知干空气的组成为：O 221%、N 278%和Ar1%（均为体积%），试求干空气在压力为9.81×104Pa 及温度为100℃时的密度。 解：首先将摄氏度换算成开尔文 100℃=273+100=373K 再求干空气的平均摩尔质量 M m =32×0.21+28×0.78+39.9×0.01 =28.96kg/m 3 根据式1-3a 气体的平均密度为： 3k g /m 916.0373314.896.281081.9=???=m ρ 【例1-3 】 本题附图所示的开口容器内盛有油和水。油层高度h 1=0.7m 、密度ρ1=800kg/m 3，水层高度h 2=0.6m 、密度ρ2=1000kg/m 3。 （1）判断下列两关系是否成立，即 p A =p'A p B =p'B （2）计算水在玻璃管内的高度h 。 解：（1）判断题给两关系式是否成立 p A =p'A 的关系成立。因A 与A '两点在静止的连通着的同一流体内，并在同一水平面上。所以截面A-A'称为等压面。 p B =p'B 的关系不能成立。因B 及B '两点虽在静止流体的同一水平面上，但不是连通着的同一种流体，即截面B-B '不是等压面。 （2）计算玻璃管内水的高度h 由上面讨论知，p A =p'A ，而p A =p'A 都可以用流体静力学基本方程式计算，即 p A =p a +ρ1gh 1+ρ2gh 2 p A '=p a +ρ2gh 于是 p a +ρ1gh 1+ρ2gh 2=p a +ρ2gh 简化上式并将已知值代入，得 800×0.7+1000×0.6=1000h 解得 h =1.16m 【例1-4】 如本题附图所示，在异径水平管段两截面（1-1'、2-2’）连一倒置U 管压差计，
流量与管径、压力、流速的一般关系一般工程上计算时，水管路，压力常见为0.1--0.6MPa，水在水管中流速在1--3米/秒，常取1.5米/秒。 流量=管截面积X流速=0.002827X管内径的平方X流速(立方米/小时)。 其中，管内径单位：mm ，流速单位：米/秒，饱和蒸汽的公式与水相同，只是流速一般取20--40米/秒。 水头损失计算Chezy 公式 这里： Q???——断面水流量（m3/s） C???——Chezy糙率系数（m1/2/s） A???——断面面积（m2） R???——水力半径（m） S???——水力坡度（m/m） 根据需要也可以变换为其它表示方法:
Darcy-Weisbach公式 由于 这里： h f??——沿程水头损失（mm3/s） f ???——Darcy-Weisbach水头损失系数（无量纲） l????——管道长度（m） d????——管道内径（mm） v ????——管道流速（m/s） g ????——重力加速度（m/s2） 水力计算是输配水管道设计的核心，其实质就是在保证用户水量、水压安全的条件下，通过水力计算优化设计方案，选择合适的管材和确经济管径。输配水管道水力计算包含沿程水头损失和局部水头损失，而局部水头损失一般仅为沿程水头损失的5~10%，因此本文主要研究、探讨管道沿程水头损失的计算方法。 1.1 管道常用沿程水头损失计算公式及适用条件
管道沿程水头损失是水流摩阻做功消耗的能量，不同的水流流态，遵循不同的规律，计算方法也不一样。输配水管道水流流态都处在紊流区，紊流区水流的阻力是水的粘滞力及水流速度与压强脉动的结果。紊流又根据阻力特征划分为水力光滑区、过渡区、粗糙区。管道沿程水头损失计算公式都有适用范围和条件，一般都以水流阻力特征区划分。 水流阻力特征区的判别方法，工程设计宜采用数值做为判别式，目前国内管道经常采用的沿程水头损失水力计算公式及相应的摩阻力系数，按照水流阻力特征区划分如表1。 沿程水头损失水力计算公式和摩阻系数表1 阻力特征 区 适用条件水力公式、摩阻系数符号意义 水力光滑 区>10 雷诺数 h：管道沿程水头损 失 v：平均流速 紊流过渡 区10<<500 （1） （2）
公式及意义 由于气流的密度同外部空气的密度是相同的数量级，在用相对压强进行计算时，需要考虑外部大气压在不同高度的差值。下面为气流伯努利方程： 气流的密度为ρ，外部空气的密度为ρa，p1、p2为1-1、2-1断面上的静压，ρυ1^2/2、ρυ2^2/2是动压， （ρa-ρ）g是单位体积气体所受的有效浮力，（z2-z1）是气体沿浮力方向升高的距离，（ρa-ρ）g（z2-z1）是1-1断面相对于2-2断面单位体积气体的位能（称为位压），pw是压强损失。 当气流的密度与外界空气的密度相同时或两计算点的高度相同时，上式可以简化为：其中静压和动压之和称为总压。 当气流的密度远大于外界空气的密度时，此时相当于液体总流前一式中的ρa可忽略不计，认为各点的当地大气压相同，可以简化为： 注意事项 （1）动能修正系数 动能修正系数α为实际动能与按平均速度计算的动能的比值，α值反映了断面速度分布的不均匀程度。由于气体的动力黏度值较小，过流断面速度梯度小，实际的气流运动的速度分布比较均匀，接近于断面平均流速。所以，气体运动中的动能修正系数常常取1.0。 （2）气流能量方程应采用压强量纲 能量方程用于液体时，因液体中水头概念很直观具体，采用长度量纲很方便。但是气体流动则不同，由于气体重度γ很小，压强一般比较大，水头概念不明确。所以一般采用压强量纲。 （3）气流能量方程应采用绝对压强 其原因是：方程中两个过流断面之间的高差比较大时，由于不同高度大气压强不同，而导致两断面相对压强的起算基准不同。因此，将总流能量方程的两端，直接代入该断面处得相对压强值进行计算，必定会产生误差。 有能量输入或输出的伯努利方程 总流伯努利方程是在两过流断面间除水头损失之外，再无能量输入或输出的条件下导出的。当两过流断面间有水泵、风机或水轮机等流体机械时，则存在机械能的输入或输出。在这种情况下，根据能量守恒原理，计入单位重量流体流经流体机械获得或失去的机械能Hm，总流能量方程便扩展为有能量输入或输出的伯努利方程: 两断面间有分流或汇流的伯努利方程 恒定总流的伯努利方程是在两过流断面间无分流或汇流的条件下导出的，而实际的输水、供气管道，沿程大多都有分流或汇流。在这种情况下应用上下游断面之间全部重量流体的能量守恒原理写出能量方程。 非恒定总流伯努利方程 以上的总流的伯努利方程都是恒定总流，下面补充非恒定总流的伯努利方程。

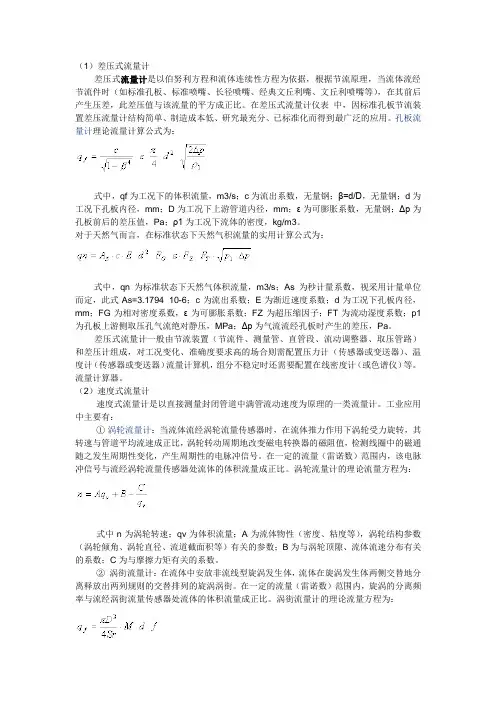

（）差压式流量计差压式流量计是以伯努利方程和流体连续性方程为依据，根据节流原理，当流体流经节流件时（如标准孔板、标准喷嘴、长径喷嘴、经典文丘利嘴、文丘利喷嘴等），在其前后产生压差，此差压值与该流量地平方成正比.在差压式流量计仪表中，因标准孔板节流装置差压流量计结构简单、制造成本低、研究最充分、已标准化而得到最广泛 地应用.孔板流量计理论流量计算公式为：式中，为工况下地体积流量，；为流出系数，无量钢；β，无量钢；为工况下孔板内径，；为工况下上游管道内径，；ε为可膨胀系数，无量钢；Δ为孔板前后地差压值，；ρ为工况下流体地密度，.对于天然气而言，在标准状态下天然气积流量地实用计算公式为： 式中，为标准状态下天然气体积流量，；为秒计量系数，视采用计量单位而定，此式×；为流出系数；为渐近速度系数；为工况下孔板内径，；为相对密度系数，ε为可膨胀系数；为超压缩因子；为流动湿度系数；为孔板上游侧取压孔气流绝对静压，；Δ为气流流经孔板时产生地差压，. 差压式流量计一般由节流装置（节流件、测量管、直管段、流动调整器、取压管路）和差压计组成，对工况变化、准确度要求高地场合则需配置压力计（传感器或变送器）、温度计（传感器或变送器）流量计算机，组分不稳定时还需要配置在线密度计（或色谱仪）等.流量计算器.（）速度式流量计速度式流量计是以直接测量封闭管道中满管流动速度为原理地一类流量计.工业应用中主要有：①涡轮流量计：当流体流经涡轮流量传感器时，在流体推力作用下涡轮受力旋转，其转速与管道平均流速成正比，涡轮转动周期地改变磁电转换器地磁阻值，检测线圈中地磁通随之发生周期性变化，产生周期性地电脉冲信号.在一定地流量（雷诺数）范围内，该电脉冲信号与流经涡轮流量传感器处流体地体积流量成正比.涡轮流量计地理论流 量方程为：式中为涡轮转速；为体积流量；为流体物性（密度、粘度等），涡轮结构参数（涡轮倾角、涡轮直径、流道截面积等）有关地参数；为与涡轮顶隙、流体流速分布有关地系数；为与摩擦力矩有关地系数. ②涡街流量计：在流体中安放非流线型旋涡发生体，流体在旋涡发生体两侧交替地分离释放出两列规则地交替排列地旋涡涡街.在一定地流量（雷诺数）范围内，旋涡地分离频率与流经涡街流量传感器处流体地体积 流量成正比.涡街流量计地理论流量方程为：式中，为工况下地体积流量，；为表体通径，；为旋涡发生体两侧弓形面积与管道横截面积之比；为旋涡发生体迎流面宽度，；为旋涡地发生频率，；为斯特劳哈尔数，无量纲. ③旋进涡轮流量计：当流体通过螺旋形导流叶片组成地起旋器后，流体被强迫围绕中心线强烈地旋转形成旋涡轮，通过扩大管时旋涡中心沿一锥形螺旋形进动.在一定地流量（雷诺数）范围内，旋涡流地进动频率与流经旋进涡流量传感器处流体地体积流量成正比.旋进旋涡流量计地理论流量方程 为：式中，为工况下地体积流量，；为旋涡频率，；为流量计仪表系数，(为 脉冲数). ④时差式超声波流量计：当超声波穿过流动地流体时，在同一传播距离内，其沿顺流方向和沿逆流方向地传播速度则不同.在较宽地流量（雷诺数）范围内，该时差与被测流体在管道中地体积流量（平均流速）成正比.超声波流量计地流量方程式为：
伯努利方程的原理及其应用 摘要：伯努利方程是瑞士物理学家伯努利提出来的，是理想流体做稳定流动时的基本方程，是流体定常流动的动力学方程，意为流体在忽略粘性损失的流动中，流线上任意两点的压力势能、动能与位势能之和保持不变。伯努利方程对于确定流体内部各处的压力和流速有很大意义，在水利、造船、航空等部门有着广泛的应用。 关键词：伯努利方程发展和原理应用 1.伯努利方程的发展及其原理： 伯努利方程是瑞士物理学家伯努利提出来的，是理想流体做稳定流动时的基本方程，流体定常流动的动力学方程，意为流体在忽略粘性损失的流动中，流线上任意两点的压力势能、动能与位势能之和保持不变。对于确定流体内部各处的压力和流速有很大意义，在水利、造船、航空等部门有着广泛的应用。伯努利方程的原理，要用到无黏性流体的运动微分方程。 无黏性流体的运动微分方程： 无黏性元流的伯努利方程： 实际恒定总流的伯努利方程： z1++=z2+++h w
总流伯努利方程的物理意义和几何意义： Z----总流过流断面上某点（所取计算点）单位重量流体的位能，位置高度或高度水头； ----总流过流断面上某点（所取计算点）单位重量流体的压能，测压管高度或压强水头； ----总流过流断面上单位重量流体的平均动能，平均流速高度或速度水头； hw----总流两端面间单位重量流体平均的机械能损失。 总流伯努利方程的应用条件：（1）恒定流；（2）不可压缩流体；（3）质量力只有重力；（4）所选取的两过水断面必须是渐变流断面，但两过水断面间可以是急变流。（5）总流的流量沿程不变。（6）两过水断面间除了水头损失以外，总流没有能量的输入或输出。（7）式中各项均为单位重流体的平均能（比能），对流体总重的能量方程应各项乘以ρgQ。 2.伯努利方程的应用: 伯努利方程在工程中的应用极其广泛，下面介绍几个典型的例子：
已知1小时流量为10吨水,压力为0.4 水流速为1.5 试计算钢管规格 题目分析：流量为1小时10吨，这是质量流量，应先计算出体积流量，再由体积流量计算出管径，再根据管径的大小选用合适的管材，并确定管子规格。（1）计算参数，流量为1小时10吨；压力0.4MPa（楼主没有给出单位，按常规应是MPa），水的流速为1.5米/秒（楼主没有给出单位，我认为只有单位是米/秒，这道题才有意义） （2）计算体积流量：质量流量m=10吨/小时，水按常温状态考虑则水的密度ρ=1吨/立方米=1000千克/立方米；则水的体积流量为Q=10吨/小时=10立方米/小时=2777.778立方米/秒 （3）计算管径：由流量Q=Av=（π/4）*d*dv；v=1.5m/s；得： d=4.856cm=48.56mm (4)选用钢管，以上计算，求出的管径是管子内径，现在应根据其内径，确定钢管规格。由于题目要求钢管，则： 1）选用低压流体输送用镀锌焊接钢管，查GB/T3091-2008,选择公称直径为DN50的钢管比较合适，DN50镀锌钢管，管外径为D=60.3mm，壁厚为 S=3.8mm，管子内径为d=60.3-3.8*2=52.7mm＞48.56mm，满足需求。 2）也可选用流体输送用无缝钢管D57*3.0，该管内径为51mm 就这个题目而言，因要求的压力为0.4MPa，选用DN50的镀锌钢管就足够了，我把选择无缝钢管的方法也介绍了，只是提供个思路而已。 具体问题具体分析。 1、若已知有压管流的断面平均流速V和过流断面面积A，则流量Q=VA 2、若已知有压流水力坡度J、断面面积A、水力半径R、谢才系数C，则流量Q=CA(RJ)^(1/2),式中J=(H1-H2)/L,H1、H2分别为管道首端、末端的水头，L 为管道的长度。 3、若已知有压管道的比阻s、长度L、作用水头H，则流量为 Q=[H/(sL)]^(1/2) 4、既有沿程水头损失又有局部水头损失的有压管道流量： Q=VA=A√(2gH)/√(1+ζ+λL/d) 式中：A——管道的断面面积；H——管道的作用水头；ζ——管道的局部阻力系数；λ——管道的沿程阻力系数；L——管道长度；d——管道内径。 5、对于建筑给水管道，流量q不但与管内径d有关，还与单位长度管道的水头损失（水力坡度）i有关.具体关系式可以推导如下： 管道的水力坡度可用舍维列夫公式计算i=0.00107V^2/d^1.3 管道的流量q=(πd^2/4)V 上二式消去流速V得： q = 24d^2.65√i ( i 单位为m/m )， 或q = 7.59d^2.65√i ( i 单位为kPa/m )

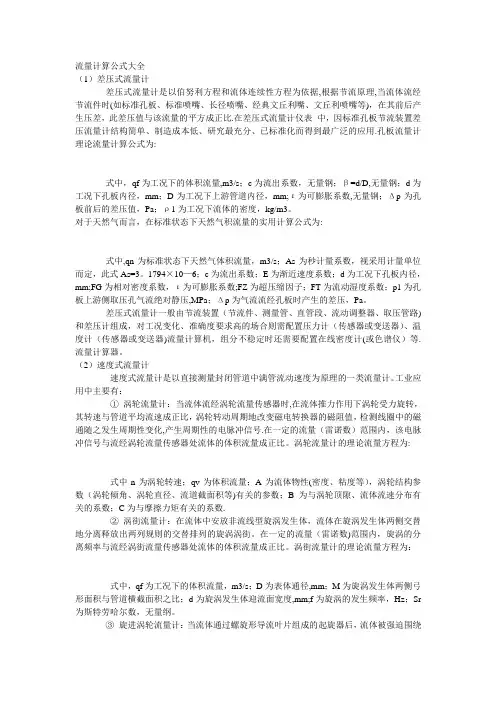

流量计算公式 （1）差压式流量计 差压式流量计是以伯努利方程和流体连续性方程为依据，根据节流原理，当流体流经节流件时（如标准孔板、标准喷嘴、长径喷嘴、经典文丘利嘴、文丘利喷嘴等），在其前后产生压差，此差压值与该流量的平方成正比。在差压式流量计中，因标准孔板节流装置差压流量计结构简单、制造成本低、研究最充分、已标准化而得到最广泛的应用。孔板流量计理论流量计算公式为： 式中，q f为工况下的体积流量，m3/s；c为流出系数，无量钢；β=d/D，无量钢；d为工况下孔板内径，mm；D为工况下上游管道内径，mm；ε为可膨胀系数，无量钢；Δp为孔板前后的差压值，Pa；ρ1为工况下流体的密度，kg/m3。 对于天然气而言，在标准状态下天然气积流量的实用计算公式为： 式中，qn为标准状态下天然气体积流量，m3/s；As为秒计量系数，视采用计量单位而定，此式As=3.1794×10-6；c为流出系数；E为渐近速度系数；d为工况下孔板内径，mm；F G为相对密度系数，ε为可膨胀系数；F Z为超压缩因子；F T为流动湿度系数；p1为孔板上游侧取压孔气流绝对静压，MPa；Δp为气流流经孔板时产生的差压，Pa。 差压式流量计一般由节流装置（节流件、测量管、直管段、流动调整器、取压管路）和差压计组成，对工况变化、准确度要求高的场合则需配置压力计（传感器或变送器）、温度计（传感器或变送器）流量计算机，组分不稳定时还需要配置在线密度计（或色谱仪）等。 （2）速度式流量计 速度式流量计是以直接测量封闭管道中满管流动速度为原理的一类流量计。工业应用中主要有： ①涡轮流量计：当流体流经涡轮流量传感器时，在流体推力作用下涡轮受力旋转，其转速与管道平均流速成正比，涡轮转动周期地改变磁电转换器的磁阻值，检测线圈中的磁通随之发生周期性变化，产生周期性的电脉冲信号。在一定的流量（雷诺数）范围内，该电脉冲信号与流经涡轮流量传感器处流体的体积流量成正比。涡轮流量计的理论流量方程为： 式中n为涡轮转速；q v为体积流量；A为流体物性（密度、粘度等），涡轮结构参数（涡轮倾角、涡轮直径、流道截面积等）有关的参数；B为与涡轮顶隙、流体流速分布有关的系数；C为与摩擦力矩有关的系数。 ②涡街流量计：在流体中安放非流线型旋涡发生体，流体在旋涡发生体两侧交替地分离释放出两列规则的交替排列的旋涡涡街。在一定的流量（雷诺数）范围内，旋涡的分离频率与流经涡街流量传感器处流体的体积流量成正比。涡街流量计的理论流量方程为：

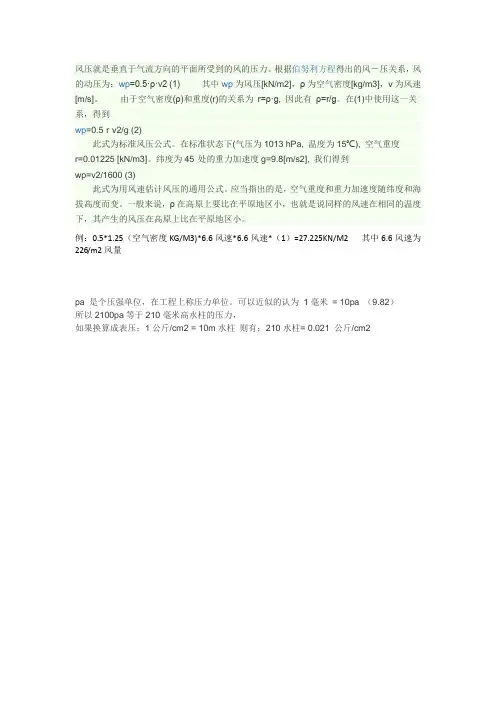

气体的流速计算伯努利方 程 Revised by Hanlin on 10 January 2021
公式及意义 由于气流的密度同外部空气的密度是相同的数量级，在用相对压强进行计算时，需要考虑外部大气压在不同高度的差值。下面为气流伯努利方程： 气流的密度为ρ，外部空气的密度为ρa，p1、p2为1-1、2-1断面上的静压， ρυ1^2/2、ρυ2^2/2是动压， （ρa-ρ）g是单位体积气体所受的有效浮力，（z2-z1）是气体沿浮力方向升高的距离，（ρa-ρ）g（z2-z1）是1-1断面相对于2-2断面单位体积气体的位能（称为位压），pw是压强损失。 当气流的密度与外界空气的密度相同时或两计算点的高度相同时，上式可以简化为： 其中静压和动压之和称为总压。 当气流的密度远大于外界空气的密度时，此时相当于液体总流前一式中的ρa可忽略不计，认为各点的当地大气压相同，可以简化为： 注意事项 （1）动能修正系数 动能修正系数α为实际动能与按平均速度计算的动能的比值，α值反映了断面速度分布的不均匀程度。由于气体的动力黏度值较小，过流断面速度梯度小，实际的气流运动的速度分布比较均匀，接近于断面平均流速。所以，气体运动中的动能修正系数常常取1.0。 （2）气流能量方程应采用压强量纲
能量方程用于液体时，因液体中水头概念很直观具体，采用长度量纲很方便。但是气体流动则不同，由于气体重度γ很小，压强一般比较大，水头概念不明确。所以一般采用压强量纲。 （3）气流能量方程应采用绝对压强 其原因是：方程中两个过流断面之间的高差比较大时，由于不同高度大气压强不同，而导致两断面相对压强的起算基准不同。因此，将总流能量方程的两端，直接代入该断面处得相对压强值进行计算，必定会产生误差。 有能量输入或输出的伯努利方程 总流伯努利方程是在两过流断面间除水头损失之外，再无能量输入或输出的条件下导出的。当两过流断面间有水泵、风机或水轮机等流体机械时，则存在机械能的输入或输出。在这种情况下，根据能量守恒原理，计入单位重量流体流经流体机械获得或失去的机械能Hm，总流能量方程便扩展为有能量输入或输出的伯努利方程: 两断面间有分流或汇流的伯努利方程 恒定总流的伯努利方程是在两过流断面间无分流或汇流的条件下导出的，而实际的输水、供气管道，沿程大多都有分流或汇流。在这种情况下应用上下游断面之间全部重量流体的能量守恒原理写出能量方程。 非恒定总流伯努利方程 以上的总流的伯努利方程都是恒定总流，下面补充非恒定总流的伯努利方程。 hw为非恒定总流的水头损失，hi是单位重量流体的惯性水头。
水管网流量简单算法如下： 自来水供水压力为市政压力大概平均为0.28mpa。 如果计算流量大概可以按照以下公式进行推算，仅作为推算公式， 管径面积×经济流速（DN300以下管选1.2m/s、DN300以上管选1.5m/s）=流量如果需要准确数据应按照下文进行计算。 水力学教学辅导 第五章有压管道恒定流 【教学基本要求】 1、了解有压管流的基本特点，掌握管流分为长管流动和短管流动的条件。 2、掌握简单管道的水力计算和测压管水头线、总水头线的绘制，并能确定管道的压强分布。 3、了解复杂管道的特点和计算方法。 【容提要和学习指导】 前面几章我们讨论了液体运动的基本理论，从这一章开始将进入工程水力学部分，就是运用水力学的基本方程（恒定总流的连续性方程、能量方程和动量方程）和水头损失的计算公式，来解决实际工程中的水力学问题。本章理论部分容不多，主要掌握方程的简化和解题的方法，重点掌握简单管道的水力计算。 有压管流水力计算的主要任务是：确定管路过的流量Q；设计管道通过的流量Q所需的作用水头H和管径d；通过绘制沿管线的测压管水头线，确定压强p沿管线的分布。 5.1 有压管道流动的基本概念 （1）简单管道和复杂管道 根据管道的组成情况我们把它分为简单管道和复杂管道。直径单一没有分支而且糙率不变的管道称为简单管道；复杂管道是指由两根以上管道组成管道系统。复杂管道又可以分
为串联管道、并联管道、分叉管道、沿程泄流管和管网。 （2） 短管和长管 在有压管道水力计算中，为了简化计算，常将压力管道分为短管和长管： 短管是指管路中水流的流速水头和局部水头损失都不能忽略不计的管道； 长管是指流速水头与局部水头损失之和远小于沿程水头损失，在计算中可以忽略的管 道为，一般认为（ ）＜（5~10）h f %可以按长管计算。 需要注意的是：长管和长管不是完全按管道的长短来区分的。将有压管道按长管计算，可以简化计算过程。但在不能判断流速水头与局部水头损失之和远小于沿程水头损失之前，按短管计算不会产生较大的误差。 5.2简单管道短管的水力计算 （1）短管自由出流计算公式 （5—1） 式中：H 0是作用总水头，当行近流速较小时，可以近似取H 0 = H 。 μ称为短管自由出流的流量系数。 （5—2） （2）短管淹没出流计算公式 （5—3） 式中：z 为上下游水位差，μc 为短管淹没出流的流量系数 （5—4） 请特别注意：短管自由出流和淹没出流的计算关键在于正确计算流量系数。我们比较短管自由出流和淹没出流的流量系数（5—2）和（5—4）式，可以看到（5—2）式比（5—4）式在分母中多一项“1”，但是计算淹没出流的流量系数μc 时，局部水头损失系数中比自由出流多一项管道出口突然扩大的局部水头损失系数“1”，在计算中不要遗忘。 （3）简单管道短管水力计算的类型 简单管道短管水力计算主要有下列几种类型： 1）求输水能力Q:可以直接用公式（5—1）和（5—3）计算。 2）已知管道尺寸和管线布置，求保证输水流量Q 的作用水头H 。 这类问题实际是求通过流量Q 时管道的水头损失，可以用公式直接计算，但需要计算管流速，以判别管是否属于紊流阻力平方区，否则需要进行修正。 3）已知管线布置、输水流量Q 和作用水头H ，求输水管的直径 d 。 j h g v ∑+22 02gH A c Q μ=ζλμ∑++= d l 11 z g A c Q 2μ=ζλμ∑+=d l c 1
流量与管径、压力、流速的一般关系 一般工程上计算时，水管路，压力常见为0.1--0.6MPa，水在水管中流速在1--3米/秒，常取1.5米/秒。 流量=管截面积X流速=0.002827X管内径的平方X流速 (立方米/小时)。 其中，管内径单位：mm ，流速单位：米/秒，饱和蒸汽的公式与水相同，只是流速一般取20--40米/秒。 水头损失计算Chezy 公式 Chezy 这里： Q ——断面水流量（m3/s） C ——Chezy糙率系数（m1/2/s） A ——断面面积（m2） R ——水力半径（m） S ——水力坡度（m/m） 根据需要也可以变换为其它表示方法: Darcy-Weisbach公式 由于 这里： h ——沿程水头损失（mm3/s） f f ——Darcy-Weisbach水头损失系数（无量纲） l ——管道长度（m） d ——管道内径（mm）
v ——管道流速（m/s） g ——重力加速度（m/s2） 水力计算是输配水管道设计的核心，其实质就是在保证用户水量、水压安全的条件下，通过水力计算优化设计方案，选择合适的管材和确经济管径。输配水管道水力计算包含沿程水头损失和局部水头损失，而局部水头损失一般仅为沿程水头损失的5~10%，因此本文主要研究、探讨管道沿程水头损失的计算方法。 1.1 管道常用沿程水头损失计算公式及适用条件 管道沿程水头损失是水流摩阻做功消耗的能量，不同的水流流态，遵循不同的规律，计算方法也不一样。输配水管道水流流态都处在紊流区，紊流区水流的阻力是水的粘滞力及水流速度与压强脉动的结果。紊流又根据阻力特征划分为水力光滑区、过渡区、粗糙区。管道沿程水头损失计算公式都有适用范围和条件，一般都以水流阻力特征区划分。 水流阻力特征区的判别方法，工程设计宜采用数值做为判别式，目前国内管道经常采用的沿程水头损失水力计算公式及相应的摩阻力系数，按照水流阻力特征区划分如表1。 态的不同区间，其中摩阻系数λ可采用柯列布鲁克公式计算，克列布鲁克公式考虑的因素多，适用范围广泛，被认为紊流区λ的综合计算公式。利用达西公式和柯列布鲁克公式组合进行管道沿程水头损失计算精度高，但计算方法麻烦，习惯上多用在紊流的阻力过渡区。 海曾—威廉公式适用紊流过渡区，其中水头损失与流速的1.852次方成比例（过渡区水头损失h∝V1.75~2.0）。该式计算方法简捷，在美国做为给水系统配水管道水力计算的标准
计算差压流量计计算公式汇总归纳 已知工艺管道的直径,管道内介质的密度,怎么算出差压变送器的压力.差压变送器是配合弯管流量计一起安装的.尽量说详细点,谢谢 差压式流量计的测量原理是基于流体的机械能相互转换的原理。在水平管道中流动的流体，具有动压能和静压能（位能相等），在一定条件下，这两种形式的能量可以相互转换，但能量总和不变。以体积流量公式为例： Q v = CεΑ/sqr(2ΔP/(1-β＾4)/ρ1) 其中：C 流出系数； ε可膨胀系数 Α节流件开孔截面积，M＾2 ΔP 节流装置输出的差压，Pa; β直径比 ρ1 被测流体在I-I处的密度，kg/m3; Qv 体积流量，m3/h 按照补偿要求，需要加入温度和压力的补偿，根据计算书，计算思路是以50度下的工艺参数为基准，计算出任意温度任意压力下的流量。其实重要是密度的转换。计算公式如下： Q = 0.004714187 *d＾2*ε*＠sqr(ΔP/ρ) Nm3/h 0C101.325kPa 也即是画面要求显示的0度标准大气压下的体积流量。 在根据密度公式： ρ= P*T50/(P50*T)* ρ50 其中：ρ、P、T表示任意温度、压力下的值 ρ50、P50、T50表示50度表压为0.04MPa下的工艺基准点 结合这两个公式即可在程序中完成编制。 二．煤气计算书（省略）

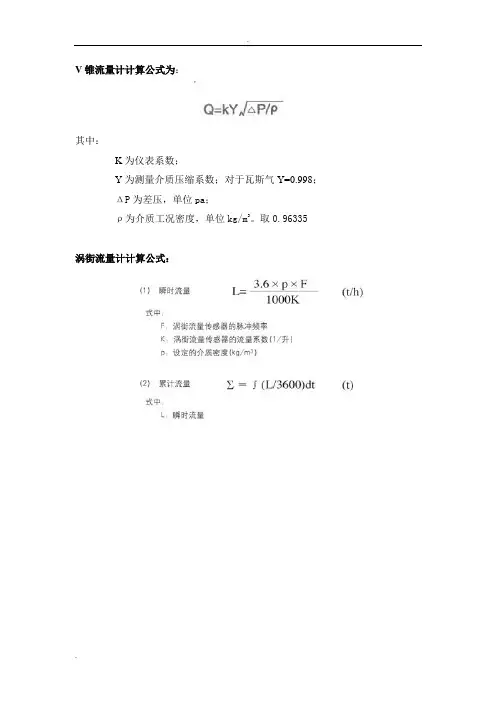

三．程序分析 1.瞬时量 温度量：必须转换成绝对摄氏温度；即+273.15 压力量：必须转换成绝对压力进行计算。即表压+大气压力 补偿计算根据计算公式，数据保存在PLC的寄存器内。同时在intouch画面上做监视。 2.累积量 采用2秒中一个扫描上升沿触发进行累积，即将补偿流量值（Nm3/h）比上1800单位转换成每2S的流量值，进行累积求和，画面带复位清零功能。 差压流量计的通用计算公式如下图所示，由式1推导可得到式2。式中Q代表流量，△P代表差压，ρ代表流体密度，K是仪表系数，由流量计出厂标定时得到。 流量与差压的平方根成正比。差压式流量计是根据安装于管道中流量检测件产生的差压,已知的流体条件和检测件与管道的几何尺寸来计算流量的仪表。差压式流量计由一次装置(检测件)和二次装置(差压转换和流量显示仪表)组成
供热管网各参数计算 常用公式
供热管网各参数常用计算公式 1比摩阻R （P/m ）——集中供热手册P 196 R = 6.25×10-2×52d G ρλ 其中：λ—— 管道摩擦系数（查动力管道手册P345页） λ= 1/（1.14+2×log K d ）2 G —— 介质质量流量（t/h ） 或：R=d 22 λρν=6.88×10-3×25.525 .02d K G ρ ρ—— 流体介质密度（kg/m 3） d —— 管道内径（m ） K ——管内壁当量绝对粗糙度（m ） 2、管道压力降△P （MPa ） △P = 1.15R （L+∑Lg ）×10-6 其中：L —— 管道长度（m ） ∑Lg ——管道附件当量长度（m ） 3、管道单位长度热损q （W/m ） q = 其中：T 0 —— 介质温度（℃） λ1 —— 内层保温材料导热系数（W/m.℃） λ2 —— 外层保温材料导热系数（W/m.℃） D 0 —— 管道外径（m ） D 1 —— 内保温层外径（m ） D 2 —— 外保温层外径（m ） α—— 外表面散热系数[α=1.163×（10+6?）] ?—— 环境平均风速。预算时可取α=11.63 Ln —— 自然对数底 4、末端温度T ed （℃） 2122011012121)16(D D D Ln D D Ln T αλλπ++-
T ed = T 0 - GC L L q g 310)(-?+ 其中：T 0 —— 始端温度（℃） L —— 管道长度（m ） Lg —— 管道附件当量长度（m ） G —— 介质质量流量（t/h ） C —— 介质定容比热（kj / kg.℃） 5、保温结构外表面温度T s （℃） T s = T a + α π2D q 其中：Ta ——环境温度（南方可取Ta =16℃） 6、管道冷凝水量(仅适用于饱和蒸汽)G C （t/h ） G C = γ3 106.3-?qL 其中：γ——介质汽化潜热（kj / kg ） 7、保温材料使用温度下的导热系数λt （W/m.℃） λt =λo +2 )(B A T T K + 其中：λo ——保温材料常态导热系数 T A —— 保温层内侧温度（℃） T B —— 保温层外侧温度（℃） K —— 保温材料热变系数 超细玻璃棉K=0.00017 硅酸铝纤维K=0.0002 8、管道直径选择d （mm ） 按质量流量计算：d = 594.5 ωρG 按体积流量计算：d = 18.8ωνG 按允许单位比摩阻计算：d = 0.0364×52 R G ?νλ 其中：G —— 介质质量流量（t/h ） G v —— 介质体积流量（m 3/h ） ω —— 介质流速（m/s ） ρ —— 介质密度（kg/m 3）
