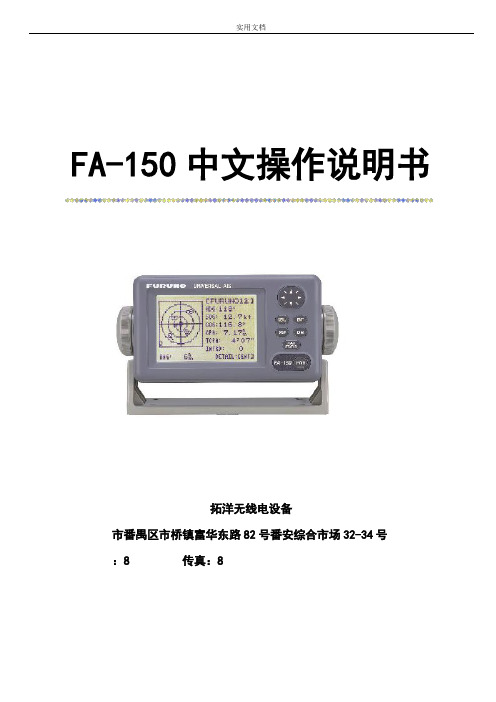

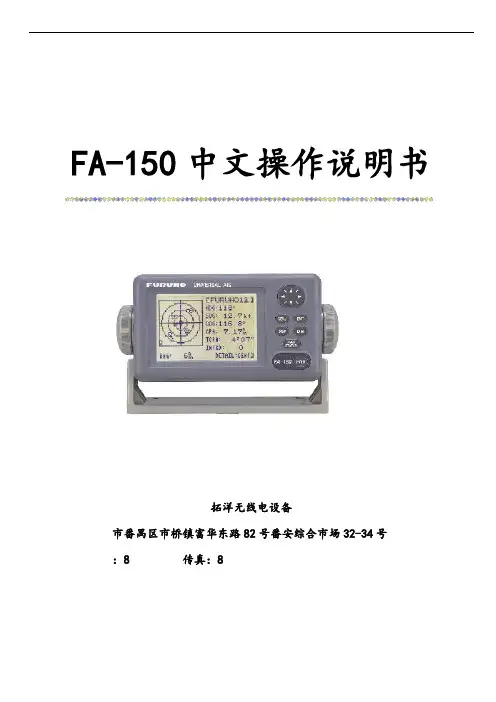

FA-150中文操作说明书
拓洋无线电设备
市番禺区市桥镇富华东路82号番安综合市场32-34号
：8 传真：8
1.1 按键控制的描述盘
①显示屏幕②光标键③菜单键④确认键
⑥调节亮度⑤显示键⑦导航状况键⑧开关键
1.2 开机/关机
①按[POWER]键开机/关机
按[POWER]键开机/关机。当开机时, 设备会哔哔几秒钟，然后显示如下：
设备确认屏幕
开始屏幕
图表显示
1.3 调节面板的对比度和亮度
面板的对比度和亮度调节如下:
①按DIM]键就会出现以下对话框
②使用▼或▲键调节面板亮度; ▼或▲键调节对比度
③按[ENT]键,关闭对话框
1.4 菜单概述
你可以从设备中选择功能菜单,如果你不会操作,按[MENU]键,直到你进入主菜单为止,所有的菜单都在菜单列表中
1、按下[MENU]键打开主菜单
2、使用[CURSORPAD]键选择你想要菜单，然后按[ENT]键
3、使用[CURSORPAD]键选择附属菜单，再按[ENT]键，这里有两种类型可供选择，选项和数据登记。
下面的例子就是其中一种选择的类型
4、使用▼或▲键，选择你想要的加工项目，按[ENT]键确认
5、利用附属菜单选择选项或文字数字的数据
选择选项
下面的例子就是如何从使用者设置菜单中选择选项
A、使用▼或▲键选择想要的项目菜单，按[ENT]键确认
就会出现以下窗口
选择窗口
B、按▼或▲键选择你想要的选择按[ENT]键确认
输入文字数字的数据
A）选择[DRAUGHT]项，按[ENT]键确认
游标
B）使用▼或▲键选择适当的数字
C）使用键将光标移移到附近的地方，同时按▼或▲键选择数字
D）重复C）这一步完成数据输入
E）按[ENT]键记录数据
6、按[DISP]键关闭菜单
1.5 设置航程
1、按下[NAV STATUS]键打开航行状态菜单
2、如果你照旧航行就会展示以下步骤，如果展示相同就可以直接跳到第3步
A、按下[ENT]键
B、按▼或▲键选择适当的情况并按[ENT]键，涉及的数据可以根据下面选择适当的导航
情况
3、按键就会显示NAV状态菜单的第2页
NAV状态菜单第2页
4、[NEW]项已选择；[按[ENT]键
5、按下[ENT]键，使用[CURSORPAD]键输入目的地并按[ENT]键，你可以输入20个字母、数字、符号，和你可以输入20个目的地
目的地处理
如果您已经登记一些目的地， NAV状态菜单第2页下面如下。从这个屏幕您能
选择,编辑或删除目的地。
当前的目的地
目的地清单
1）用游标选择适当的目的地，然后按[ENT ]键选择，显示窗口如下：
2）用游标键选择EDIT或删除，然后按ENT 键。做法如下：
选择目的地：按ENT 键。
编辑目的地：输入适当编辑目的地；按ENT 键。
删除目的地: 提示如下出现。按选择YES ，按ENT 键。
6、按键就会出现以下菜单
7、[DATE]是选项，按下[NET]键
8、利用[CURSORAPD]键输入到港时日期并按[ENT]键
9、[TIME]是选项，按[ENT]键
10、利用[CURSORPAD]键输入到港的预算时间并按[ENT]键
11、按键显示以下菜单
12、[CREW]是选项；按下[ENT]键
13、利用[CURSORPAD]键输入船上的总人数并按[ENT]键
14、[TYPE NO]是选项；按下[ENT]键
15、利用[CURSORPAD]键选择船的类型，并按[ENT]键
注意：
1）只有船只的第二个数字输进这里，在安装时在最初的设置菜单输入第一个数字。
2）当选择"TANKER"时, 输出电源会自动地转到1 W当船的速度在一分钟少于3 kts或速度数据开始丢失。
