塔吊基坑防护方案
1、塔吊基坑四周砌筑240厚砖墙，自塔吊基础顶面起每2米加设一道200*240圈梁，配筋4Ф12,ф6@250，C20混凝土浇筑。
2、道路一侧砖墙底部砌筑2米高1米长扶壁墙。
3、四面砖墙内侧水平方向使用4.5米钢管、顶托和木方（竖向放置）顶紧，水平钢管自塔吊基础顶面起1.2米和2.4米高度布置两道，再往上每1.5米布置一道。立杆布置四根。钢管架严禁与塔吊标准节连接，应避开塔吊标准节并且不影响塔吊的拆除。
4、砖墙顶部应高出周围硬化场地200以上作为挡水台，顶部铺设木板和单层彩钢板防雨，单侧找坡2%。
5、砖墙外侧人工回填，并分层夯实。
6、施工顺序：砌筑砖墙→施工第一道圈梁→内侧搭设钢管架→外侧分层回填→砌筑砖墙→施工第二道圈梁……
7、塔吊基坑防护的施工时间应在基础肥槽回填的同时进行，施工完成后周边应避免大量堆载。
8、若塔吊基坑防护先于基础肥槽回填施工，则水平钢管在靠建筑物一侧先穿上顶托但不顶紧，待基础肥槽回填完以后再顶紧。
后附简图。
塔吊防碰撞专项方案 一、编制依据 1、工程建筑结构施工图、总平面图、施工总平面图。 2、QTZ63 QTZ8C型塔式起重机说明书。 3 、《塔式起重机安全规程》、《建筑施工安全检查标准》, 现行的国家、行业规范及安全生产、文明施工的规定。 二、工程概况 本工程为和顺雅居住宅小区一期工程，1#、2#、3#、4#和地下车库，为满足工程施工需要，保证工程安全生产，防止塔吊相互间发生碰撞，根据本工程的建筑布置，考虑到现场的施工垂直运输工程量大，本工程拟安装4 台塔吊，并依照现场的施工进度来控制塔吊的顶升工作，确保施工安全，根据塔吊布置情况，特制定塔吊防碰撞措施。 三、多塔之间的相互影响及防碰撞措施 （一）1#塔、2#塔、3#塔、4#塔之间距离 1#塔、2#塔、3#塔、4#塔塔机起重臂长56米，1#塔和2#塔两塔机安装位置相距70米，1#塔和3#塔两塔机安装位置相距68米，2#塔和4#塔两塔机安装位置相距65米，安装时两塔必须相互高低错位。1#塔塔机安装高度高于2#塔和3#塔，4# 塔高于2#塔, 塔机起重臂下部到塔机塔尖的距离不应小于2米。如图所示：
群塔吊交叉示意图 （二）、两台塔吊在交叉作业时必须遵守以下原则：①低塔让高塔：低塔在 转臂进入交叉作业区域前应观察高塔的运行情况，向高塔明笛示意确认安全后再 运行；②后塔让先塔：后进入交叉作业区域的塔机应避让先进入该区域的塔机； ③动塔让静塔：一塔机在交叉作业区域内吊臂无回转、小车无行走、吊钩无运转 时，另一塔机吊臂有回转或小车有行走时，动塔吊应避让静塔吊；④轻塔让重塔：两台塔机在同时运行时，轻载荷的塔机应避让重载荷的塔机；⑤客塔让主塔：以不同栋号的实际工作区域划分，当客塔要经过主塔区域时，必须注意主塔的作业情况并有地面指挥通知主塔司机； （三）、在使用过程中为防止高塔吊绳与低塔大臂相撞，两台塔机在作业时还需 采取定位、定时、定向、定速、定人的安全措施。 CD、定位：根据施工现场实际情况，将现场划分为四个吊装区域，1#楼负责1# 楼的吊装作业；2#楼负责2#楼吊装作业。3#楼负责3#楼吊装作业。4#楼负责4# 楼吊装作业。
目录 1.工程概况…………………………………………………… 2.施工准备…………………………………………………… 3.安全防护方法及现场管理…………………………………… 4.施工人员安排…………………………………………………… 5.机械设备安排…………………………………………………… 6.应注意的质量及安全问题……………………………………… 7.安全质量及职业健康事项……………………………………… 8.安全文明施工……………………………………………………
塔吊覆盖区域安全防护施工方案 一、工程概况 本工程为西安市凤城医院门诊住院综合大楼工程：结构形式为框架剪力墙结构，地下两层，地上15层，主要由地下停车场，主楼及裙楼组成，建设地点在现医院内部，由于施工期间医院需要正常营业，故本工程分为两次施工，本次主要施工主楼及裙房，待基本满足使用要求后，再对剩余地下两层进行施工，因本工程建设地点在医院内部，场地十分狭小，且施工楼层周围被原建筑物包围，又有人行通道道路，由于场地原因，为满足施工需要根据现场实际情况，决定将施工塔吊安装于裙楼内，（具体位置见总平图）覆盖范围包括许多原建筑及通道，为保障医院正常营业及施工安全，必须对塔吊施工覆盖区域进行安全防护。具体防护位置见（塔吊覆盖区域安全防护平面布置图） 二、施工准备 1．根据现场实际测量绘制总平面布置图； 2．对施工作业班组进行安全技术交底； 3．安排施工作业计划，并根据计划提出机械材料投入计划； 4．清除现场障碍：配合建设单位将施工区域内所有障碍物进行清理拆除或搬迁。 5．进场的所有材料必须满足相关规范要求，有出场合格证，需要复检材料必须进行复检，复检合格后方可用于现场。 6．施工作业人员必须有上岗证操作证，人员已落实。 7．施工所需的机械已准备到位。
塔吊临近建筑物的安全防护方案 一、工程概况 本工程位于涿州市华阳西路与京九铁路交叉口西北角。总建筑面积55688.63 平方米，剪力墙结构，其中1#楼为地下一层，地上十八层，建筑面积为17244.95 平方米，2#楼为地下一层，地上十八层，建筑面积为13015.66 平方米，3#楼为地下一层，地上十八层，建筑面积为16644.73 平方米，地下车库为地下一层，建筑面积为8410.86 平方米。 为完成施工任务，在基础结构及主体结构阶段，现场垂直运输机械采用三台塔吊，型号为QTZ63臂长为55米，最终顶升高度约为70米，主要负责1#、2#、3#楼的垂直运输任务。为避免在施工过程中，防止高空物体坠落、物体打击，确保工程施工的顺利进行，特编制塔吊临近建筑物的安全防护方案。 二、编制依据 建设工程安全生产管理条例第393 号国务院令 建筑施工安全检查标准JGJ59-2011 建筑施工高处作业安全技术规范JGJ80-91 河北省《建设工程施工现场安全管理标准》DB13(J)/T140-2012 三、现场现状分析 根据现场施工需要及工程建筑物的具体情况，塔吊布置在主楼的北侧，1#楼以13轴为中心，塔中到D轴距离为3.6米，2#楼以14轴为中心，塔中到R 轴的距离为4.6米，3#楼以16轴偏西0.2米与U轴为塔中。现场的建筑物位置在西侧及北侧，西侧建筑物离1#楼约30 米，北侧建筑物离3#楼约30 米。 在塔吊伸臂旋转范围内，如突遇停电，又刮起大风的特殊情况下，若塔吊正处在正常运行过程中，旋转机构因停电又不能立即采取制动措施；由于受风标效应的影响，伸臂继续随风向而旋转，极有可能造成吊索或吊物碰触建筑物的危险。为此，必须采取切实有效可行的防护措施。为了安全生产和塔吊的安全运行，确保临近建筑物和施工人员的人身安全，防止意外事故发生，项目部特组织专项研究探讨，经反复研究讨论，制定了一套综合性的安全防护方案，以防临近建筑物等安全事故的发生。 四、方案确定与实施 1、塔吊的塔臂回转半径的覆盖范围之内现场临建上方采用钢管双层防护棚。
塔吊工作安全防护措施 要做好塔吊安全防护措施，预防塔吊安全事故的产生，重中之重从“人”做起。 凡从事塔吊安装、塔吊操作的从业人员在进行高处作业时，应注意以下的要求： 1）凡参加高处塔吊操作作业人员必须经医生体检合格，方可进行高处作业。对患有精神病、癫痫病、高血压、视力和听力严重障碍的人员，一律不准从事高处作业。 2）塔吊司机、塔吊装拆工人员必须进行专门的塔吊司机培训，经考试合格后，持建设部核发的特种作业操作证，方准上岗作业。 3）凡参加塔吊高处作业的塔吊司机、塔吊装拆工，应在开工前进行塔吊安全教育，并经塔吊考试合格。 4）参加高处作业人员应按规定要求戴好安全帽、扎好安全带，衣着符合高处作业要求，穿软底鞋，不穿带钉易滑鞋，并要认真做到塔 吊“十不准”： 一不准违章作业；二不准工作前和工作时间内喝酒；三不准在不安全的位置上休息；四不准随意往下面扔东西；五严重睡眠不足不准进行高处作业；六不准打赌斗气；七不准乱动机械、消防及危险用品用具；八不准违反规定要求使用安全用品、用具；九不准在高处作业区域追逐打闹；十不准随意拆卸、损坏安全用品、用具及设施。 5）进行夜间塔吊高处作业必须配备充足的照明。 6）在高处吊装塔吊施工时，密切注意、掌握季节气候变化，遇有暴雨，6级及以上大风，大雾等恶劣气候，应停止露天作业，并做好吊装构件、机械等稳固工作。 7）据国家安全管理部门统计，凡能在塔吊的施工管理过程中，制定好相应的政策，做好塔吊安全措施，并确实贯彻落实执行好以上内容的塔吊企业，他们的塔吊安全事故是比较小的。 8）高处作业人员随身携带的工具应装袋精心保管，较大的工具应放好、放牢，施工区域的物料要放在安全不影响通行的地方，必要时要捆好。 9）施工人员要坚持每天下班前清扫制度，做到工完料净场地清。 10）高处作业必须有可靠的防护措施。如悬空高处作业所用的索具、吊笼、吊篮、平台等设备设施均需经过技术鉴定或检验后方可使用。无可靠的防护措施绝不能施工。特别在特定的，较难采取防护措施的施工项目，更要创造条件保证安全防护措施的可靠性。在特殊施工环
塔吊防碰撞方案大 臂碰塔身
目录 一、工程概况 (2) 二、塔吊布置 (2) 三、多塔作业防碰撞措施 (2) 四、吊装范围内的其它防护 (6) 五、塔吊指挥要求 (6) 六、塔吊应急措施 (8)
一、工程概况 世茂香槟湖苑2.2期工程，包括59#、60#、68#~71#共计6栋住宅楼。工程建设地点：东至规划东经120度路，西至老藻江河，北至河海东路，南至北唐河，太湖东路将地块分成南北两块。住宅楼都属于框剪结构。59#、60#、68#~71#地下室3.3米，顶层2.95米，其余均为2.9米。71#地下室4.5米，1层4.8米，顶层2.95米，其余均为2.9米。 本工程由常州世茂房地产有限公司投资建设，浙江大学建筑设计研究院设计，江苏苏州地质工程勘察院地质勘察，江苏安厦工程项目管理有限公司监理，中建七局（上海）有限公司组织施工；由向东担任项目经理，王杭立担任技术负责人。 二、塔吊布置及选择 根据图纸设计，考虑塔吊的利用效率，扩大吊装范围以及施工方便，整个施工区域需设置5台塔吊（四台QTZ63一台QTZ80）,其中QTZ80塔吊设置在71#楼北侧。具体布置如附图： 三、多塔作业防碰撞措施 本工程为满足施工需求，共设置了5台塔吊，塔吊之间交叉作业，属
多塔施工，为保证施工安全，制定如下措施： 1、塔吊质量要求必须符合国家相关要求，塔吊备案、检测经过。 2、塔吊司机必须持证上岗，且经过三级安全教育，项目部安全组安全施工交底到位。 3、塔机指挥必须固定人员，一对一指挥，熟悉多塔作业要求，发布指令要求简洁明了肯定，塔机指挥员要眼看四方，时刻注意塔机的运转。 4、根据本工程塔机安拆施工方案要求，塔机安装后，在水平面上相互交叉作业，为防止塔吊吊臂发生碰撞事故，塔吊的安装高度上应严格按照施工方案规定互相错开。根据建筑施工安全标准，多台塔吊作业中固定式塔吊：低位塔臂端部与高位塔身之间的距离不得小于2m，高位塔钩与低位塔垂直距离不得小于2m。根据下文的编号，现场布置塔吊时，多台塔吊同时作业，应周密考虑附着前后塔吊的高度差和锚固的时间差，保证主体结构施工全过程保持各塔吊间的高度差。如遇特殊情况或与方案有冲突，应适时调整。 5、防碰撞规定及措施 1）、多塔作业必须遵循以下原则：底塔让高塔——后塔让先塔——动塔让静塔——轻塔让重塔——客塔让主塔 2）、各组塔吊配备对讲机一对，对讲机经统一确定频率后锁频，使用人员无权调改频率，并要专机专用，不得转借。 3）、多塔作业前的检查：作业前，塔吊司机要对机械和电器进行检查，试运转。塔机临时停止作业，必须将重物卸下，吊钩升起。塔机作业完毕，要卸载，停放在可自由回转的位置，同是塔机各控制系统置于零
塔吊作业区内临建房屋防护棚搭设方 案
塔吊作业区内临建房屋防护棚搭设方案 本工程为XXXXXXXXX住宅楼。 一、本工程在现场安置一台塔吊，塔吊范围内各有临时房屋，为了保证在工程施工过程中塔吊吊物不致掉落或碰撞在房屋上，故在房屋四周设置防护棚，保证施工和用电安全。 防护棚采用毛竹竿、安全网及竹笆搭设,防护棚靠外四面均用毛竹竿搭设，挂安全网，顶棚采用毛竹竿满铺或用竹笆防护。 1) 设及基坑边坡一侧底脚采用钢管打入边坡土层中(不小于１.5Ｍ)，毛竹竿用１２号铁丝固定在钢管上，其中二面(南北)挖坑300＊300＊600(深)CM坑，毛竹竿埋入坑内，用Ｃ15砼浇实，靠马路一侧等其于三面搭至5Ｍ高时向外挑协同其余三面搭至要求高度，架体中间用缆风绳拉接在防护棚外的固定物体上。立杆与房屋的间距为80CM,顶棚离房屋２Ｍ，最高点垂直距离不得小于2.3m（双层防护，底层防护与其最高点垂直距离不得小于 1.7m），立杆与立杆间距为１.2M。 二、应急准备 1.1组织机构及职责 1.现场建立应急领导小组：组长：张XXXX 副组长：XXXXX 组员：XXXX 1.2项目部高处坠落事故应急准备和响应领导小组 1.1.1组长职责：
a、根据相关危险类型、潜在后果、现有资源和控制紧急情况的行动类型； b、指挥、协调应急反应行动； c、与总公司一级应急反应组织机构及企业外应急反应人员、部门、组织和机构进行联络； d、最大限度地保证现场人员和外援人员及相关人员的安全； e、协调后勤方面以及支援急救反应组织； f、应急反应组织的启动； g、通报外部机构； h、请求外部援助； I、决定应急撤离； J、决定事故现场外影响区域的安全性 一、高处坠落事故应急处理领导小组负责对项目突发高处坠落事故的应急处理。 1、培训和演练 (1)安全员负责人负责主持、组织全机关每年进行一次按高处坠落事故“应急响应”的要求进行模拟演练。各组员按其职责分工，协调配合完成演练。演练结束后由组长组织对“应急响应”的有效性进行评价，必要时对“应急响应”的要求进行调整或更新。演练、评价和更新的记录应予以保持。 (2)施工管理部负责对相关人员每年进行一次培训。 2、应急物资的准备、维护、保养
南京市雨花台中学综合楼 QTZ-40塔式起重机安全防护方案 编制： 审核： 批准： 编制时间：_
QTZ-40塔式起重机安全防护方案 一、工程概况： 工程名称:南京市雨花台中学综合大楼 工程地点：南京市雨花台紫荆花路66号 建设单位：南京市雨花台教育局 设计单位：南京长江都市建筑设计股份有限公司 监理单位：江苏华宁工程咨询监理有限公司 施工单位：江苏宏远建设集团有限公司 本工程为南京市雨花台中学综合楼工程，工程地点位于南京市紫荆花路66号，由南京市雨花台教育局建设、南京长江都市建筑设计股份有限公司进行图纸设计、江苏华宁工程咨询监理有限公司监理、江苏宏远建设集团有限公司施工。结构形式为框架地下一层地上四层。总建筑面积约为7000㎡，防震等级为七级。 1、塔吊简介： 1.1整机性能 整机性能参数包括公称起重力矩、最大工作幅度、最大工作高度、工作速度等。 1.2工作机构 塔机起升、回转、变幅、行走四大传动机构的性能直接关系到整
机性能。使用时追求的是平稳可靠，而影响塔机平稳的最主要因素是惯性冲击和电流冲击。 1.3电器控制系统 采用PLC控制，提高了可靠性和安全性。 1.4安全保护装置 本机采用了QTZ-40规程标准要求的安全装置（如力矩限制器、起重量限制器、高度限制器、回转限制器、幅度限制器和风速仪等）外，还采用了采用了许多独创的装置，确保塔机安全、使用方便。 1.5主要技术参数 QTZ40系列塔吊主要参数表
二、安全组织机构： 项目部安全组织图 三、安全具体措施： 1、起重机工作范围有主要的交通通道，和学校的操场。为了施工 的安全，起重机不得随意转向到交通通道或学校操场。如不得已要转向到通道和操场，必须要有专人在场指挥。 2、起重机不得在主要交通通道或学校操场上方停留，如有物件必 须在上方通过时，必须在安全可靠状况下通过。如交通通道没有车辆或行人时，学校操场没有行人行走时。 3、所有参加施工人员必须经过严格培训，认真学习起重机安装规 范和有关安全措施。上班前5分钟进行安全知识教育和安全生
日 进贤九颂山河沁河园 3.1期 塔 吊 防 碰 撞 施 工 方 案 职务: 职务: 职务: 昌建建设集团有限公司 二 0 一七年五月 一、工程概况 进贤九颂山河沁河园 3.1 期工程位于进贤县民和镇胜利北路 299 号，总建筑面积111171.6川，由江西铭立房地产开发有限公司投资建 设，其设计单位为广州宝贤华瀚建筑工程设计有限公司，勘察单位为 核工业江西工程勘察总院 ,监批准: 审核: 编制: 技术负责人 项目经理 项目技术负责人
理单位为江西恒信建设监理咨询有限公司,施工单位为昌建建设集团有限公司。本工程为群体建筑，共包含10栋单体建筑，结构为框架剪力墙结构,基础为灌注桩基础，层数为2-33层，其中52#楼南北朝向，建筑面积为21083.42 m2,框架剪力墙结构、层数为33 层，建筑高度为99.0m ，53#、58#楼东西朝向，建筑面积为1273.81 m,框架结构、层数为2层，建筑高度为8.65m , 55#楼南北朝向，建筑面积为20395.39 m,框架剪力墙结构、层数为33层，建筑高度为99.0m , 56#楼南北朝向，建筑面积为13728.39 m,框架 剪力墙结构、层数为33 层，建筑高度为99.8m ，57#楼南北朝向，建筑面积为3493.42 m,框架结构、层数为3层，建筑高度为11.1m,59# 楼南北朝向，建筑面积为20784.15 m,框架剪力墙结构、层数为32 层，建筑高度为98.4m,760#楼南北朝向，建筑面积为822.75川，框 架结构、层数为2 层，建筑高度为8.65m,61# 楼东西朝向，建筑面积为923.89川，框架结构、层数为2层，建筑高度为8.65m。本工程垫层混凝土强度为C15 ，基础混凝土强度为C30 ，主体梁、板、墙、柱混凝土强度为 C25 、C30 、C35 。
文件编号：GD/FS-9272 （解决方案范本系列） 塔吊临近信号塔的安全防 护措施详细版 A Specific Measure To Solve A Certain Problem, The Process Includes Determining The Problem Object And Influence Scope, Analyzing The Problem, Cost Planning, And Finally Implementing. 编辑：_________________ 单位：_________________ 日期：_________________
塔吊临近信号塔的安全防护措施详 细版 提示语：本解决方案文件适合使用于对某一问题，或行业提出的一个解决问题的具体措施，过程包含确定问题对象和影响范围，分析问题，提出解决问题的办法和建议，成本规划和可行性分析，最后执行。，文档所展示内容即为所得，可在下载完成后直接进行编辑。 一、概况 本工程为XX项目，工程建设场地位于XX。受施工场地条件限制,根据现场实际情况,结合本工程平面形状、建筑总高度及施工总平面图布置,本工程采用的一台F120B自升式塔吊(4#塔吊)，塔吊F120B 安装在4＃主楼南侧,临近信号塔必须做安全防护，塔身中心距建筑物5米处,该塔吊工作高度约95m,起重臂回转半径60m,其首次安装高度约26米. 二、现状分析 塔吊塔址确定后,在塔机作业区内,距离塔吊西侧约45米处有一信号塔,信号塔高度约为10m，距离
基坑底部塔吊安装标高约为１８ｍ。由于信号塔处于塔吊的塔臂回转半径的覆盖范围之内。塔机安装能满足国标(GB5144-85)规范的规定,但在塔吊伸臂旋转范围内,如突遇停电,又刮起大风的特殊情况下,若塔吊正处在正常运行过程中,旋转机构因停电又不能立即采取制动措施;或由于受风标效应的影响,伸臂继续随风向而旋转,极有可能造成吊索或吊物碰触信号塔的危险。为此,必须采取切实有效可行的防护措施。为了安全生产和塔吊的安全运行,确保正常供电和施工人员的人身安全,防止意外事故发生,项目部特组织专项科研小组进行技术攻关,经反复研究讨论,制定了一套综合性的安全技术措施,以防触碰信号塔等安全事故的发生。 三、方案措施确定与实施 (一)、严格控制塔吊在施工区域的禁止区内进行
塔吊基础施工方案 编制人： 审核人： 技术科： 安全科： 审批人： 施工单位： 编制日期： 塔吊基础施工方案 一、工程概况 总概况 建筑概况 本工程所用砌体材料为：±0.000以下采用MU20混凝土标准砖，M10水泥砂浆砌筑；±0.000以上外墙均采用ALC加气混凝土砌块A5.0。内墙采用粉煤灰加气混
凝土砌块，专用粘结剂砌筑。层高3.9m，内外墙厚度240。 二、编制依据 1、工程工程项目建筑、结构施工图； 2、工程项目地基勘察报告 3、工程项目项目施工组织设计； 4、塔式起重机械混凝土基础工程技术规程（JGJ/T187-2009）； 5、建筑起重机械安全监督管理规定（中华人民共和国建设部令第166号）； 6、苏州市建筑施工安全监督管理办法（苏州市人民政府令第44号）； 7、张家港市天运建筑机械有限公司《QTZ63塔式起重机使用说明书》； 8、现行施工规范、标准、规程 三、施工安排 3.1 施工区段划分及塔吊选型 根据本工程单体结构分布情况及周边场地环境，项目部确定布置一台塔吊，塔吊具体型号详见表3.1塔吊具体布置位置及型号。
3.2 塔吊基础具体位置 3.2.1 塔吊（基础）布置原则 （1）最大幅度覆盖施工范围； （2）利于附墙，即塔身中心与建筑物结构高度范围外立面之间间距必须符合相应塔机附墙要求。且建筑物外立面从底层至屋顶必须平直，无倾斜，凹凸造型，尽量减少塔吊司机目光盲区； （3）就近材料加工厂及堆场，尽量减少材料、设备等运转距离、次数； （4）利于塔吊安装、升级及日后拆除； （5）群塔作业时，塔身与塔身之间的安全距离； （6）塔臂旋转作业范围内有无高压管线、电缆、周围高层房屋等障碍； （7）现场场地要求，如何布置能够使得现场在作业高峰期车流通畅； （8）工程各部位施工工作量，如何使得塔吊的工作效率最高； 3.2.2塔吊位置确定 图3.2.2 塔吊布置平面示意图
塔吊安全防护方案 工程概况：工程名称:南京市雨花台中学综合大楼工程地点：南京市雨花台紫荆花路66号建设单位：南京市雨花台教育局设计单位：南京长江都市建筑设计股份有限公司监理单位：江苏华宁工程咨询监理有限公司施工单位：江苏宏远建设集团有限公司本工程为南京市雨花台中学综合楼工程，工程地点位于南京市紫荆花路66号，由南京市雨花台教育局建设、南京长江都市建筑设计股份有限公司进行图纸设计、江苏华宁工程咨询监理有限公司监理、江苏宏远建设集团有限公司施工。结构形式为框架地下一层地上四层。总建筑面积约为7000㎡，防震等级为七级。 1、塔吊简介： 1.1整机性能整机性能参数包括公称起重力矩、最大工作幅度、最大工作高度、工作速度等。 1.2工作机构塔机起升、回转、变幅、行走四大传动机构的性能直接关系到整机性能。使用时追求的是平稳可靠，而影响塔机平稳的最主要因素是惯性冲击和电流冲击。 1.3电器控制系统采用PLC控制，提高了可靠性和安全性。 1.4安全保护装置本机采用了QTZ-40规程标准要求的安全装置（如力矩限制器、起重量限制器、高度限制器、回转限制器、幅度限制器和风速仪等）外，还采用了采用了许多独创的装置，确保塔机安全、使用方便。
1.5主要技术参数QTZ40系列塔吊主要参数表主要参数QTZ40D（5008）QTZ40B（4608）QTZ40C（4608）加重单位起重力矩400400400kn.m最大额定起重量4.04.04.0t有效工作幅度5046.846.8m最大幅度额定起重量0.8330.80.8t起升高度独立：30独立：30独立：30m符墙：100符墙：100符墙：100起升速度二倍率：69.4/34.7/6.9二倍率：69.4/34.7/6.9二倍率：69.4/34.7/6.9m/min四倍率：34.7/17.4/3.5二倍率：69.4/34.7/6.9二倍率：69.4/34.7/6.9变幅速度35/2435/2435/24m/min回转速度0.75/0.3750.75/0.3750.75/0.375r/min顶升速度0.50.50.5m/min出厂高度303030m主肢材料规格160*160*12140*140*12140*140*12mm标准节尺寸 1.615*1.615* 2.51.5*1.5*2.21.615*1.615*2.5m最大工作风压250250250n/平方米 二、安全组织机构项目部安全组织图三、安全具体措施： 1、起重机工作范围有主要的交通通道，和学校的操场。为了施工的安全，起重机不得随意转向到交通通道或学校操场。如不得已要转向到通道和操场，必须要有专人在场指挥。 2、起重机不得在主要交通通道或学校操场上方停留，如有物件必须在上方通过时，必须在安全可靠状况下通过。如交通通道没有车辆或行人时，学校操场没有行人行走时。 3、所有参加施工人员必须经过严格培训，认真学习起重机安装规范和有关安全措施。上班前5分钟进行安全知识教育和安全生产注意事项。 4、工地现场应有一人统一指挥，所有参加人员应听从指挥，不得擅自
进贤九颂山河沁河园 3.1期 塔 吊 防 碰 撞 施 工 方 案 批准：职务：技术负责人审核：职务：项目经理 编制：职务：项目技术负责人
昌建建设集团有限公司 二0一七年五月 一、工程概况 进贤九颂山河沁河园3.1期工程位于进贤县民和镇胜利北路299号，总建筑面积111171.6㎡，由江西铭立房地产开发有限公司投资建设，其设计单位为广州宝贤华瀚建筑工程设计有限公司，勘察单位为核工业江西工程勘察总院,监理单位为江西恒信建设监理咨询有限公司,施工单位为昌建建设集团有限公司。本工程为群体建筑，共包含10栋单体建筑，结构为框架剪力墙结构,基础为灌注桩基础，层数为2-33层，其中52#楼南北朝向，建筑面积为21083.42㎡，框架剪力墙结构、层数为33层，建筑高度为99.0m，53#、58#楼东西朝向，建筑面积为1273.81㎡，框架结构、层数为2层，建筑高度为8.65m，55#楼南北朝向，建筑面积为20395.39㎡，框架剪力墙结构、层数为33层，建筑高度为99.0m，56#楼南北朝向，建筑面积为13728.39㎡，框架剪力墙结构、层数为33层，建筑高度为99.8m，57#楼南北朝向，建筑面积为3493.42㎡，框架结构、层数为3层，建筑高度为11.1m,59#楼南北朝向，建筑面积为20784.15㎡，框架剪力墙结构、层数为32层，建筑高度为98.4m,760#楼南北朝向，建筑面积为822.75㎡，框
架结构、层数为2层，建筑高度为8.65m,61#楼东西朝向，建筑面积为923.89㎡，框架结构、层数为2层，建筑高度为8.65m。本工程垫层混凝土强度为C15，基础混凝土强度为C30，主体梁、板、墙、柱混凝土强度为C25、C30、C35。 根据《中华人民共和国建筑法》、《中华人民共和国安全生产法》、《建设工程安全生产管理条例》结合公司实际、努力抓好安全生产，保障公司员工的生命安全和公司的财产安全，特制订本方案。 本方案所称的生产安全事故，是指发生在本公司所承建的建筑工地场内所发生的危急人员伤亡及公司设备财产损失的生产安全事故。 二、塔机性能及平面布置概况 根据施工组织设计要求和总平面布置图，结合设计施工图纸和现场实际情况，本工程采用4台QTZ80塔式起重机作业垂直运输工具，安装高度约105M，安装方式为附着式，最大工作幅度56M。 4台塔吊具体分布位置详见平面布置图 若塔吊同时开机使用，则塔吊有发生相碰撞的可能性，为防止在施工中多塔塔臂相互发生碰撞，在塔吊安装和使用过程中特编制本方案，以保证塔吊作业安全。 三、多机同时作业防碰撞的运行原则： 1、低塔让高塔：塔身高度较低的塔机，在转臂前应观察塔身高度较高的塔机运行情况后再运行。 2、后塔让先塔：在两塔机臂交叉区域内运行时，后进入该区域的

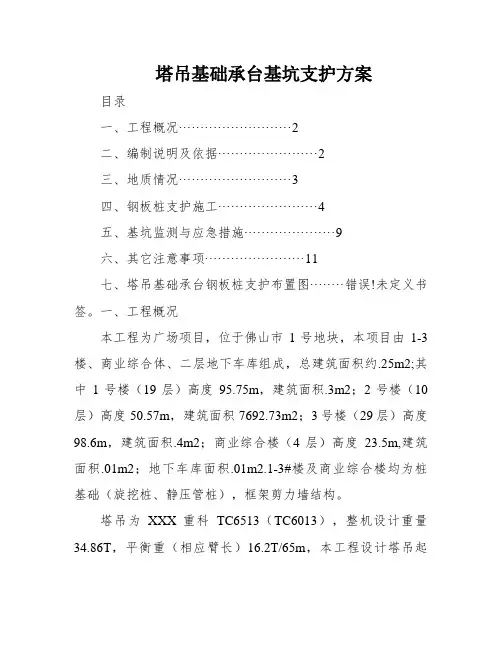

目录 一、工程概况 (2) 二、编制说明及依据 (2) 三、地质情况 (3) 四、钢板桩支护施工 (4) 五、基坑监测与应急措施 (9) 六、其它注意事项 (11) 七、塔吊基础承台钢板桩支护布置图········错误！未定义书签。
