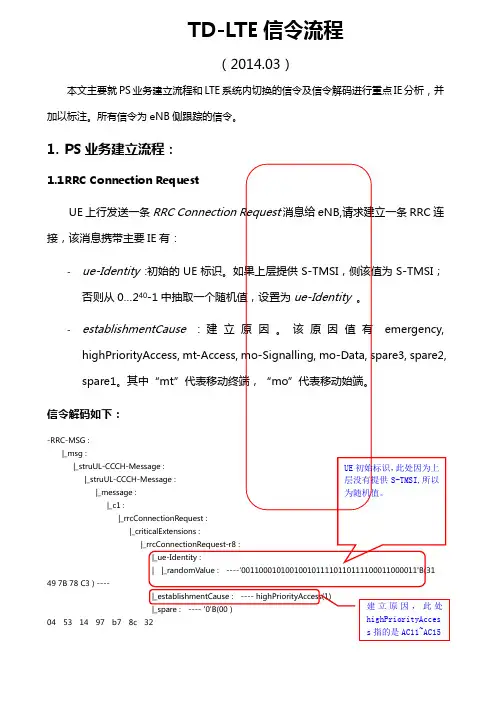

TD-LTE信令流程及信令解码
本文主要就PS业务建立流程和LTE系统内切换的信令及信令解码进行重点IE分析，并加以标注，所有信令为eNB侧跟踪的信令。
PS业务建立流程：
1.1RRC Connection Request
UE上行发送一条RRC Connection Request消息给eNB,请求建立一条RRC连
接，该消息携带主要IE有：
-ue-Identity :初始的UE标识。如果上层提供S-TMSI，侧该值为S-TMSI；
否则从0…240-1中抽取一个随机值，设置为ue-Identity。
-establishmentCause:建立原因。该原因值有emergency,
highPriorityAccess, mt-Access, mo-Signalling, mo-Data, spare3, spare2, spare1。其中“mt”代表移动终端，“mo”代表移动始端。
信令解码如下：
-RRC-MSG :
|_msg :
|_struUL-CCCH-Message :
|_struUL-CCCH-Message :
|_message :
|_c1 :
|_rrcConnectionRequest :
|_criticalExtensions :
|_rrcConnectionRequest-r8 :
|_ue-Identity :
|_establishmentCause : ---- highPriorityAccess(1) |_spare : ---- '0'B(00 )
04 53 14 97 b7 8c 32
1.2RRC Connection Setup UE初始标识，此处因为上层没有提供S-TMSI,所以为随机值。
建立原因，此处
highPriorityAcces
s指的是AC11~AC15
eNB 在下行方向发送RRCConnectionSetup 消息给UE ，包含建立SRB1承载和
无线资源配置信息。该消息携带主要IE 详细见信令解码。
信令解码如下：
-RRC-MSG :
|_msg :
|_struDL-CCCH-Message :
|_struDL-CCCH-Message :
|_message :
|_c1 :
|_rrcConnectionSetup :
|_rrc-TransactionIdentifier : ---- 0x1(1) ----
|_criticalExtensions :
| |_logicalChannelGroup : ---- 0x0(0) ---- |_mac-MainConfig : | |_explicitValue : | |_ul-SCH-Config : | | |_maxHARQ-Tx : ---- n5(4) ---- | | |_periodicBSR-Timer : ---- infinity(14) ---- maxHARQ-Tx ：UL HARQ 的传输最大数目。
BSR 报告定时器：用子帧表示，sf2560表示
2560个子帧。如果retxBSR-Timer 超时并且
UE 在逻辑信道组中任意一个逻辑信道有可传
数据，则触发缓存状态报告。而这样的BSR 称
为常规BSR ；如果periodicBSR-Timer 超时，
则触发缓存状态报告。而这样的BSR 称为周期
BSR 。
ttiBundling ：TURE 表示TTI 捆绑有效。 TTI
| | |_retxBSR-Timer : ---- sf2560(3) ----
| | |_ttiBundling: ---- FALSE(0) ----
| |_drx-Config :
| | |_release : ---- (0)
| |_timeAlignmentTimerDedicated: ---- sf1920(3) ----
| |_phr-Config :
| | |_setup : | | |_periodicPHR-Timer : ---- sf1000(6) ----
| | |_prohibitPHR-Timer : ---- sf100(4) ----
| | |_dl-PathlossChange : ---- dB3(1) ---- | |_mac-MainConfig-v1020 : ---- (0) ---- |_sps-Config : ---- (0) ---- |_physicalConfigDedicated : |_pdsch-ConfigDedicated : | |_p-a : ---- dB-3(2) ---- |_pucch-ConfigDedicated : | |_ackNackRepetition :
| | |_release : ---- (0) | |_tdd-AckNackFeedbackMode : ---- bundling(0) ----
|_pusch-ConfigDedicated :
| |_betaOffset-ACK-Index : ---- 0x9(9) ----
| |_betaOffset-RI-Index : ---- 0x5(5) ----
| |_betaOffset-CQI-Index : ---- 0xc(12) ----
|_uplinkPowerControlDedicated : | |_p0-UE-PUSCH : ---- 0x0(0) ---- | |_deltaMCS-Enabled : ---- en0(0) ----
| |_accumulationEnabled : ---- TRUE(1) ----
| |_p0-UE-PUCCH : ---- 0x0(0) ----
| |_pSRS-Offset : ---- 0x5(5) ----
| |_filterCoefficient : ---- fc6(6) ----
|_tpc-PDCCH-ConfigPUCCH :
| |_release : ---- (0)
|_tpc-PDCCH-ConfigPUSCH :
| |_release : ---- (0)
|_cqi-ReportConfig : | |_cqi-ReportModeAperiodic : ---- rm30(3) ----
| |_nomPDSCH-RS-EPRE-Offset : ---- 0x0(0) ----
| |_cqi-ReportPeriodic :
| |_setup :
| |_cqi-PUCCH-ResourceIndex : ---- 0x0(0) ----
| |_cqi-pmi-ConfigIndex : ---- 0x12(18) ----
| |_cqi-FormatIndicatorPeriodic : | | |_widebandCQI : ---- (0) | |_simultaneousAckNackAndCQI : ---- FALSE(0) ---- |_soundingRS-UL-ConfigDedicated : 参数P A ，是由高层提供的UE 专用参数 表示使用的其中一种TDD ACK/NACK 反馈模式。bundling 或
multiplexing 。对于TDD 配置5，e-UTRAN 总是将该域配置为bundling 。
CQI 报告模式，值rm30对应模式3-0 参数Simultaneous-AN-and-CQI ，FALSE 表示
ACK/NACK 和CQI 不能同时传输 PUCCH CQI 反馈类型，取决于传输模式 CQI/PMI 上报的周期N P （子帧）和偏移值N OFFSET,CQIR 的配
置序号I CQI/PMI 。参考TS 36.213【】
功率余量报告定时器：当UE 有传输新数据的
上行资源，prohibitPHR-Timer 超时或者已经
超时且在上次传输功率余量报告之后，路径损
耗的变化值大于dl-PathlossChange dB 。触发功率余量报告（PHR ）；periodicPHR-Timer 超
时，触发功率余量报告。
dl-PathlossChange ：PHR 报告的下行路径损耗
变化 ackNackRepetition :ACK/NACK 重复，此处“release ”为清除此配置以及停止使用相关资源。若设置为“setup ”，采用相应的接收
配置以及开始使用相关的资源。
用于控制UE 处在上行时钟同步
的时间长度。
| |_setup :
| |_srs-Bandwidth : ---- bw2(2) ----
| |_srs-HoppingBandwidth : ---- hbw0(0) ----
| |_freqDomainPosition : ---- 0x0(0) ----
| |_duration : ---- TRUE(1) ----
| |_srs-ConfigIndex : ---- 0xa(10) ----
| |_transmissionComb : ---- 0x0(0) ----
| |_cyclicShift : ---- cs0(0) ---- |_antennaInfo : | |_explicitValue : | |_transmissionMode : ---- tm2(1) ----
| |_ue-TransmitAntennaSelection :
| |_release : ---- (0) ----
|_schedulingRequestConfig :
|_setup :
|_sr-PUCCH-ResourceIndex : ---- 0x0(0) ----
|_sr-ConfigIndex : ---- 0x3(3) ----
|_dsr-TransMax : ---- n64(4) ----
03 68 13 98 08 fd ce 01 83 b1 fa 73 1f 44 0a 03
00 1f fa 92 b9 86 14 c6 cc 00 01 23 00 81 40 14
00 01 c0
1.3 RRC Connection Setup Complete
UE 完成SRB1承载和无线资源的配置，向eNB 发送RRC Connection Setup Complete 消息，包含NAS 层Attach Request 信息。携带主要IE 有：
- selectedPLMN-Identity :表示UE 从SIB1所包含的plmn-IdentyList 中挑
选出来的PLMN 识别号。如果从SIB1所包含的plmn-IdentyList 中挑选出
来的是第一个PLMN 识别号，那么设置该值为1，如果挑选出来的是第二个
PLMN 识别号，则设置为2，诸如此类等等。
- registeredMME :UE 所注册的MME 的GUMMEI ，由上层提供。
信令解码如下：
-RRC-MSG :
|_msg :
|_struUL-DCCH-Message :
UE 传输天线选择，Setup 或release 。Setup 表示开环或者闭环。 调度请求配置信息： sr-PUCCH-ResourceIndex ：sr-PUCCH 资源索引 sr-ConfigIndex ：SR 配置索引参数I SR dsr-TransMax ：SR 传输最大次数，当超过最大次数时，通知RRC 释放PUCCH/SRS ，发起一次随机接入过程。 标识UE 所使用的传输模式，tm2对应传输模式2
|_struUL-DCCH-Message :
|_message :
|_c1 : |_rrcConnectionSetupComplete :
|_rrc-TransactionIdentifier : ---- 0x1(1) ----
|_criticalExtensions :
|_c1 :
|_rrcConnectionSetupComplete-r8 :
|_selectedPLMN-Identity : ---- 0x1(1) ----
|_registeredMME :
| |_mmec : ---- '00000010'B(02 ) ---- 00000010
02 22 20 87 55 02 3f 17 a5 ad 87 fc 11 07 41 11
0b f6 64 f0 80 87 55 02 c0 b3 00 3a 04 e0 e0 00
00 00 1d 02 01 d0 11 27 17 80 80 21 10 01 01 00
10 81 06 00 00 00 00 83 06 00 00 00 00 00 0a 00
52 64 f0 80 00 03 1.4 Initial UE Message
eNB 选择MME ，向MME 发送INITIAL UE MESSAGE 消息，包含NAS 层Attach request 消息。该消息携带主要IE 有：
- eNB-UE-S1AP-ID ： UE 在eNB 侧S1接口上的唯一标识，由eNB 分配。
- tAI ：Tracking Area Identity ，用来标识一个跟踪区（TA ）。
- eUTRAN-CGI ：E-UTRAN Cell Global Identifier ，亦简称为ECGI ，小区全
球唯一标识。
- rRC-Establishment-Cause ：RRC 建立原因。
信令解码如下：
-S1ap-Msg :
|_initiatingMessage :
|_procedureCode : ---- 0xc(12) ----
|_criticality : ---- ignore(1) ----
|_value :
|_initialUEMessage :
UE 从SIB1中的plmn-IdentyList 中所选择的PLMN 识别号。此处值为1，表示所选择的为第一个PLMN
UE 所注册的MME 的GUMMEI ，包含MMEGI 和MMEC 。
|_protocolIEs :
|_SEQUENCE :
| |_id : ---- 0x8(8) ----
| |_criticality : ---- reject(0) ---- | |_value : | |_eNB-UE-S1AP-ID : ---- 0x133(307) ----
|_SEQUENCE :
| |_id : ---- 0x1a(26) ----
| |_criticality : ---- reject(0) ----
| |_value :
| |_nAS-PDU :
| |_NAS-MESSAGE :
| |_security-protected-NAS-message :
|_SEQUENCE :
| |_id : ---- 0x43(67) ---- 0000000001000011
| |_criticality : ---- reject(0) ----
| |_value :
| |_tAI :
| |_pLMNidentity : ---- 0x64F080 ----
| |_tAC : ---- 0x0003 ----
|_SEQUENCE :
| |_id : ---- 0x64(100) ----
| |_criticality : ---- ignore(1) ----
| |_value :
| |_eUTRAN-CGI :
| |_pLMNidentity : ---- 0x64F080 ----
|_SEQUENCE :
|_id : ---- 0x86(134) ----
|_criticality : ---- ignore(1) ----
|_value :
|_rRC-Establishment-Cause : ---- highPriorityAccess(1) ----
00 0c 40 69 00 00 05 00 08 00 03 40 01 33 00 1a
00 40 3f 17 a5 ad 87 fc 11 07 41 11 0b f6 64 f0
80 87 55 02 c0 b3 00 3a 04 e0 e0 00 00 00 1d 02
01 d0 11 27 17 80 80 21 10 01 01 00 10 81 06 00
00 00 00 83 06 00 00 00 00 00 0a 00 52 64 f0 80
00 03 00 43 00 06 00 64 f0 80 00 03 00 64 40 08
00 64 f0 80 09 c5 20 10 00 86 40 01 10 1.5 Initial Context Setup Request
MME 向eNB 发送initialContextSetupRequest 消息，请求建立初始的UE 上下文，包含E-RAB 上下文、安全密钥、切换限制列表、UE 无线性能以及UE 安全性能与RRCConnectionRequest 消息所携带的原因值一致
TAI ，包含PLMNID 和TAC 。标识所在的TA 。 ECGI ，包含PLMNID 和cell-ID ，标识所在的小区。 eNB-UE-S1AP-ID ，在eNB S1接口上标识一个UE
等等。
信令解码如下：
-S1ap-Msg :
|_initiatingMessage :
|_procedureCode : ---- 0x9(9) ----
|_criticality : ---- reject(0) ----
|_value :
|_initialContextSetupRequest :
|_protocolIEs :
|_SEQUENCE : | |_id : ---- 0x0(0) ---- | |_criticality : ---- reject(0) ----
| |_value :
|_SEQUENCE :
| |_id : ---- 0x8(8) ---- | |_criticality : ---- reject(0) ----
| |_value : | |_eNB-UE-S1AP-ID : ---- 0x133(307) ---- |_SEQUENCE :
| |_id : ---- 0x42(66) ----
| |_criticality : ---- reject(0) ----
| |_value :
| |_uEAggregateMaximumBitrate :
| |_
|_SEQUENCE : | |_id : ---- 0x18(24) ----
| |_criticality : ---- reject(0) ---- | |_value :
| |_e-RABToBeSetupListCtxtSUReq : | |_SEQUENCE : | |_id : ---- 0x34(52) ----
| |_criticality : ---- reject(0) ----
| |_value :
| |_e-RABToBeSetupItemCtxtSUReq :
| |_e-RAB-ID : ---- 0x5(5) ---- | |_e-RABlevelQoSParameters : | | |_qCI : ---- 0x6(6) ---- | | |_allocationRetentionPriority : | | |_priorityLevel : ---- highest(1) ---- | | |_pre-emptionCapability : ---- may-trigger-pre-emption(1) ---- | | |_pre-emptionVulnerability : ---- pre-emptable(1) ---- | |_gTP-TEID : ---- 0xB0F80C6E ---- 标识所请求建立的e-RAB 传输层地址 与
initialUEMessage
在MME 的S1接口上
标识该UE UE 的non-GBR 承载速率。当eNB 同时收到uEAggregateMaximumBitrateDL 和uEAggregateMaximumBitrateUL ，并且它们都等于0时，eNB 将认标识所使用QoS 类型
请求建立承载信息
分配资源的优先级配置（包括优
先级和抢占指示器）：
priorityLevel ：此处为最高优先级，
如果配置为“no priority ”，则不考虑下面两个参考的配置。
pre-emptionCapability ：此处为＂may-trigger-pre-emption ＂，表示
分配可触发抢占过程。
pre-emptionVulnerability ：此处设
置为"pre-emptable"，表示该E-RAB
应该包含在抢占过程中。
| |_nAS-PDU :
| |_NAS-MESSAGE : | |_security-protected-and-ciphered-NAS-message :
| |_protected-nas : ----
0x0791CCB407CC4B4F76084ADD73DB4301F6B6709532A63E05AB9035E84862FC021E5A493E5A5A296D7E69B053D0B8CC92A7E7569D948D2A43E20ADE80B1A103E5C21302E8520C6C3D826AFA58FD2BBD47B61C488976F4345EC99F7A9CB8564E140543C28DECD7B908ABEC228D3B07E096FF 7B00 ----
|_SEQUENCE : | |_id : ---- 0x6b(107) ----
| |_criticality : ---- reject(0) ----
| |_value :
| |_uESecurityCapabilities :
|_SEQUENCE :
| |_id : ---- 0x49(73) ---- 0000000001001001
| |_criticality : ---- reject(0) ---- | |_value : |_SEQUENCE :
| |_id : ---- 0x19(25) ----
| |_criticality : ---- ignore(1) ---- | |_value : | |_traceActivation : | |_traceDepth : ---- maximum(2) ----
| |_traceCollectionEntityIPAddress : ---- '00000000000000000000000000000000'B(00 00 00 00 )
----
|_SEQUENCE :
|_id : ---- 0x29(41) ----
|_criticality : ---- ignore(1) ----
|_value :
|_handoverRestrictionList :
|_servingPLMN : ---- 0x64F080 ----
00 09 00 80 f7 00 00 08 00 00 00 05 c0 02 c0 1e
c3 00 08 00 03 40 01 33 00 42 00 0a 18 05 f5 e1
00 60 05 f5 e1 00 00 18 00 80 88 00 00 34 00 80
82 45 00 06 07 0f 80 98 c2 0a 0e b0 f8 0c 6e 73
27 07 91 cc b4 07 cc 4b 4f 76 08 4a dd 73 db 43
01 f6 b6 70 95 32 a6 3e 05 ab 90 35 e8 48 62 fc
02 1e 5a 49 3e 5a 5a 29 6d 7e 69 b0 53 d0 b8 cc
92 a7 e7 56 9d 94 8d 2a 43 e2 0a de 80 b1 a1 03
e5 c2 13 02 e8 52 0c 6c 3d 82 6a fa 58 fd 2b bd
47 b6 1c 48 89 76 f4 34 5e c9 9f 7a 9c b8 56 4e
14 05 43 c2 8d ec d7 b9 08 ab ec 22 8d 3b 07 e0
96 ff 7b 00 6b 00 05 18 00 0c 00 00 00 49 00 20
0b a9 7a 7f e6 cd 45 b2 f0 ea ba 2a 50 85 50 21
80 77 09 ec 73 f1 d1 d1 0c 87 ae 38 19 80 45 4c GTP 遂道终结点，此处指的是上行GTP 遂道终结点 切换限制列表
安全密钥 UE 的安全性能：包括加密算法和完全性保护算法 跟踪激活 比特中每一位代表一个eNB 接口第一个比特=S1-MME ，第二个比特 =X2，第三个比特=Uu 其它
比特保留以备以后使用.. 值“1”表示‘应该被
跟踪’值“0”表示‘不应该被跟踪’ 跟踪深度，（TS32.422[5.3]）
00 19 40 10 00 64 f0 80 00 50 41 00 00 e0 20 f8
00 00 00 00 00 29 40 04 00 64 f0 80
1.6UE Capability Enquiry
eNB发送ueCapabilityEnquiry消息给UE，请求传输UE的无线接入性能。信令解码如下：
-RRC-MSG :
|_msg :
|_struDL-DCCH-Message :
|_struDL-DCCH-Message :
|_message :
|_c1 :
1.7UE Capability Information
eNB接收到INITIAL CONTEXT SETUP REQUEST消息，如果不包含UE能力信息，则eNB向UE发送UECapabilityEnquiry消息，查询UE能力；携带主要IE有：rat-Type : RAT类型。
信令解码如下：
-RRC-MSG :
|_msg :
|_struUL-DCCH-Message :
|_struUL-DCCH-Message :
|_message :
|_c1 : |_ueCapabilityInformation : |_rrc-TransactionIdentifier : ---- 0x1(1) ---- |_criticalExtensions :
|_c1 :
|_ueCapabilityInformation-r8 :
|_ue-CapabilityRAT-ContainerList :
|_UE-CapabilityRAT-Container : |_rat-Type : ---- eutra(0) ----
|_ueCapabilityRAT-Container :
|_ueEutraCap :
|_UE-EUTRA-Capability : |_accessStratumRelease : ---- rel8(0) ----
|_ue-Category : ---- 0x3(3) ---- |_pdcp-Parameters : | |_supportedROHC-Profiles :
| | |_profile0x0001 : ---- FALSE(0) ----
| | |_profile0x0002 : ---- FALSE(0) ----
| | |_profile0x0003 : ---- FALSE(0) ----
| | |_profile0x0004 : ---- FALSE(0) ----
| | |_profile0x0006 : ---- FALSE(0) ----
| | |_profile0x0101 : ---- FALSE(0) ----
| | |_profile0x0102 : ---- FALSE(0) ----
| | |_profile0x0103 : ---- FALSE(0) ---- | | |_profile0x0104 : ---- FALSE(0) ---- | |_maxNumberROHC-ContextSessions : ---- cs2(0) ---- |_phyLayerParameters : | |_ue-TxAntennaSelectionSupported : ---- FALSE(0) ---- | |_ue-SpecificRefSigsSupported : ---- TRUE(1) ---- |_rf-Parameters : | |_supportedBandListEUTRA : | |_SupportedBandEUTRA : | | |_bandEUTRA : ---- 0x14(20) ---- | | |_halfDuplex : ---- FALSE(0) ---- | |_SupportedBandEUTRA :
| | |_bandEUTRA : ---- 0x26(38) ----
| | |_halfDuplex : ---- TRUE(1) ---- | |_SupportedBandEUTRA : | | |_bandEUTRA : ---- 0x28(40) ---- | | |_halfDuplex : ---- TRUE(1) ---- | |_SupportedBandEUTRA : | | |_bandEUTRA : ---- 0x29(41) ---- | | |_halfDuplex : ---- TRUE(1) ----
| |_SupportedBandEUTRA :
ue-TxAntennaSelectionSupported ：该值如
果为TURE ，则表示UE 有能力支持TS
36.213[8.7]中所描述的UE 传输天线选择。
FALSE 则表示能力不支持该传输天线选择。
ue-SpecificRefSigsSupported ：标识是否支
持UE 特定参考信号。该信号在天线端口5上
传输。
以下是e-UTRA 的能力信息 TS 36.306定义的UE 分类。取值范围为
1~8，此处为类型3.
UE 支持的并发激活ROHC 上下文的最大数
量。CS2表示2个（上下文session ）
标识UE 所支持的网络能力，此处为UE 支持EUTRA 网络。 如果该ue-CapabilityRequest 包含“geran-cs ”，并且如果UE 支持GERAN CS 域，那么在ue-CapabilitiesRAT-Container 内包含GERAN CS 的UE 无线接入能力，并且其rat-Type 设置为“geran-cs ”；其他网络也一样。
bandEUTRA ：TS 36.101【Table 5.5-1】中定
义的E-UTRA 频带。例如：38对应2570 MHz
– 2620 MHz
halfDuplex ：半双工标识，如果为TURE ，那
么该频带仅仅支持半双工操作，否则支持全
双工操作。
| |_bandEUTRA : ---- 0x7(7) ----
| |_halfDuplex : ---- FALSE(0) ----
|_measParameters :
| |_bandListEUTRA :
| |_BandInfoEUTRA : | | |_interFreqBandList : | | |_InterFreqBandInfo :
| | | |_interFreqNeedForGaps : ---- TRUE(1) ----
| | |_InterFreqBandInfo :
| | | |_interFreqNeedForGaps : ---- TRUE(1) ----
| | |_InterFreqBandInfo :
| | |_interFreqNeedForGaps : ---- TRUE(1) ----
| |_BandInfoEUTRA :
| | |_interFreqBandList :
| | |_InterFreqBandInfo :
| | | |_interFreqNeedForGaps : ---- TRUE(1) ----
| | |_InterFreqBandInfo :
| | | |_interFreqNeedForGaps : ---- TRUE(1) ----
| | |_InterFreqBandInfo :
| | |_interFreqNeedForGaps : ---- TRUE(1) ----
| |_BandInfoEUTRA :
| | |_interFreqBandList :
| | |_InterFreqBandInfo :
| | | |_interFreqNeedForGaps : ---- TRUE(1) ----
| | |_InterFreqBandInfo :
| | | |_interFreqNeedForGaps : ---- TRUE(1) ----
| | |_InterFreqBandInfo :
| | |_interFreqNeedForGaps : ---- TRUE(1) ----
| |_BandInfoEUTRA :
| | |_interFreqBandList :
| | |_InterFreqBandInfo :
| | | |_interFreqNeedForGaps : ---- TRUE(1) ----
| | |_InterFreqBandInfo :
| | | |_interFreqNeedForGaps : ---- TRUE(1) ----
interFreqNeedForGaps ：表示当在bandListEUTRA 以及在interFreqBandList 中所给出的E-UTRA 频带上进行测量时，是否需要测量间隔。TRUE 表示需要测量间隔。
| | |_InterFreqBandInfo :
| | |_interFreqNeedForGaps : ---- TRUE(1) ----
| |_BandInfoEUTRA :
| |_interFreqBandList :
| |_InterFreqBandInfo :
| | |_interFreqNeedForGaps : ---- TRUE(1) ----
| |_InterFreqBandInfo :
| | |_interFreqNeedForGaps : ---- TRUE(1) ----
| |_InterFreqBandInfo :
| |_interFreqNeedForGaps : ---- TRUE(1) ----
|_interRAT-Parameters : ---- (0) ----
02 3a 01 01 58 12 00 04 44 d2 e7 d1 18 20 2e 0b
82 e0 b8 2f cc 1a 31 00 00 00
1.8UE Capability Info Indication
eNB向MME发送uECapabilityInfoIndication ，更新MME的UE能力信息。分析同ueCapabilityInformation。
信令解码如下：
-S1ap-Msg :
|_initiatingMessage :
|_procedureCode : ---- 0x16(22) ----
|_criticality : ---- ignore(1) ----
|_value :
|_uECapabilityInfoIndication :
|_protocolIEs :
|_SEQUENCE :
| |_id : ---- 0x0(0) ----
| |_criticality : ---- reject(0) ----
| |_value :
|_SEQUENCE :
| |_id : ---- 0x8(8) ----
| |_criticality : ---- reject(0) ----
| |_value :
| |_eNB-UE-S1AP-ID : ---- 0x133(307) ----
|_SEQUENCE :
|_id : ---- 0x4a(74) ----
|_criticality : ---- ignore(1) ----
|_value :
|_uERadioCapability :
|_UERadioAccessCapabilityInformation :
|_criticalExtensions :
|_c1 :
|_ueRadioAccessCapabilityInformation-r8 :
|_ue-RadioAccessCapabilityInfo :
|_UECapabilityInformation :
|_rrc-TransactionIdentifier : ---- 0x1(1) ----
|_criticalExtensions :
|_c1 :
|_ueCapabilityInformation-r8 :
|_ue-CapabilityRAT-ContainerList :
|_UE-CapabilityRAT-Container : |_rat-Type : ---- eutra(0) ---- |_ueCapabilityRAT-Container :
|_ueEutraCap :
|_UE-EUTRA-Capability :
|_accessStratumRelease : ---- rel8(0) ---- |_ue-Category : ---- 0x3(3) ---- |_pdcp-Parameters :
| |_supportedROHC-Profiles :
| | |_profile0x0001 : ---- FALSE(0) ---- | | |_profile0x0002 : ---- FALSE(0) ---- | | |_profile0x0003 : ---- FALSE(0) ---- | | |_profile0x0004 : ---- FALSE(0) ---- | | |_profile0x0006 : ---- FALSE(0) ---- | | |_profile0x0101 : ---- FALSE(0) ---- | | |_profile0x0102 : ---- FALSE(0) ---- | | |_profile0x0103 : ---- FALSE(0) ---- | | |_profile0x0104 : ---- FALSE(0) ---- | |_maxNumberROHC-ContextSessions : ---- cs2(0) |_phyLayerParameters : | |_ue-TxAntennaSelectionSupported : ----
FALSE(0)
| |_ue-SpecificRefSigsSupported : ---- TRUE(1) ----
|_rf-Parameters :
| |_supportedBandListEUTRA :
| |_SupportedBandEUTRA :
| | |_bandEUTRA : ---- 0x14(20) ---- | | |_halfDuplex : ---- FALSE(0) ---- | |_SupportedBandEUTRA :
标识UE 所支持的网络能力，此处为UE 支
持EUTRA 网络。 TS 36.306定义的UE 分类。
bandEUTRA ：TS 36.101【Table 5.5-1】中定
义的E-UTRA 频带。例如：38对应2570 MHz
– 2620 MHz
halfDuplex ：半双工标识，如果为TURE ，那
UE 支持的并发激活ROHC 上下文的最大数
量。CS2表示2个（上下文session ）
ue-TxAntennaSelectionSupported :该值如
果为TURE ，则表示UE 有能力支持TS
36.213[8.7]中所描述的UE 传输天线选择。
FALSE 则表示能力不支持该传输天线选择。
ue-SpecificRefSigsSupported ：标识是否支
持UE 特定参考信号。TRUE 表示支持。
| | |_bandEUTRA : ---- 0x26(38) ---- | | |_halfDuplex : ---- TRUE(1) ---- | |_SupportedBandEUTRA :
| | |_bandEUTRA : ---- 0x28(40) ---- | | |_halfDuplex : ---- TRUE(1) ---- | |_SupportedBandEUTRA :
| | |_bandEUTRA : ---- 0x29(41) ---- | | |_halfDuplex : ---- TRUE(1) ---- | |_SupportedBandEUTRA :
| |_bandEUTRA : ---- 0x7(7) ---- | |_halfDuplex : ---- FALSE(0) ---- |_measParameters :
| |_bandListEUTRA :
| |_BandInfoEUTRA :
| | |_interFreqBandList : | | |_InterFreqBandInfo : | | | |_interFreqNeedForGaps : ---- TRUE(1)
| | |_InterFreqBandInfo :
| | | |_interFreqNeedForGaps : ----
TRUE(1) | | |_InterFreqBandInfo :
| | |_interFreqNeedForGaps : ----
TRUE(1)
| |_BandInfoEUTRA :
| | |_interFreqBandList :
| | |_InterFreqBandInfo :
| | | |_interFreqNeedForGaps : ---- TRUE(1)
| | |_InterFreqBandInfo :
| | | |_interFreqNeedForGaps : ---- TRUE(1)
| | |_InterFreqBandInfo :
| | |_interFreqNeedForGaps : ---- TRUE(1)
| |_BandInfoEUTRA :
| | |_interFreqBandList :
| | |_InterFreqBandInfo :
| | | |_interFreqNeedForGaps : ---- TRUE(1)
| | |_InterFreqBandInfo :
| | | |_interFreqNeedForGaps : ---- TRUE(1)
| | |_InterFreqBandInfo :
interFreqNeedForGaps ：表示当在bandListEUTRA 以及在interFreqBandList
中所给出的E-UTRA 频带上进行测量时，是否需要测量间隔。TRUE 表示需要测量间隔。
| | |_interFreqNeedForGaps : ---- TRUE(1)
| |_BandInfoEUTRA :
| | |_interFreqBandList :
| | |_InterFreqBandInfo :
| | | |_interFreqNeedForGaps : ---- TRUE(1)
| | |_InterFreqBandInfo :
| | | |_interFreqNeedForGaps : ---- TRUE(1)
| | |_InterFreqBandInfo :
| | |_interFreqNeedForGaps : ---- TRUE(1)
| |_BandInfoEUTRA :
| |_interFreqBandList :
| |_InterFreqBandInfo :
| | |_interFreqNeedForGaps : ---- TRUE(1)
| |_InterFreqBandInfo :
| | |_interFreqNeedForGaps : ---- TRUE(1)
| |_InterFreqBandInfo :
| |_interFreqNeedForGaps : ---- TRUE(1)
|_interRAT-Parameters : ---- (0) ----
00 16 40 32 00 00 03 00 00 00 05 c0 02 c0 1e c3
00 08 00 03 40 01 33 00 4a 40 1b 1a 00 c2 01 01
58 12 00 04 44 d2 e7 d1 18 20 2e 0b 82 e0 b8 2f
cc 1a 31 00 00 00
1.9Security Mode Command
eNB向UE发送securityModeCommand消息，目的是在RRC连接建立上激活AS 安全。主要IE有：
-cipheringAlgorithm ：指明SRB和DRB使用的加密算法，在TS 33.401（节）有描述。取值为{ eea0, eea1, eea2, spare5, spare4, spare3, spare2, spare1, ...}；
-integrityProtAlgorithm：指明SRB使用的完整性保护算法，在TS 33.401
（节）中有描述。取值为｛eia0-v920, eia1, eia2, spare5, spare4, spare3, spare2, spare1, ...}
信令解码如下：
-RRC-MSG :
|_msg :
|_struDL-DCCH-Message :
|_struDL-DCCH-Message :
|_message :
|_c1 :
|_securityModeCommand :
|_rrc-TransactionIdentifier : ---- 0x1(1) ----
|_criticalExtensions :
|_c1 : |_securityModeCommand-r8 :
|_securityConfigSMC :
|_securityAlgorithmConfig :
|_cipheringAlgorithm : ---- eea0(0) ----
|_integrityProtAlgorithm : ---- spare1(7) ----
01 32 00 70 1.10 RRC Connection Reconfiguration
eNB 向UE 发送rrcConnectionReconfiguration 消息，要求UE 进行相关无线资源重配，这里主要是为了建立SRB2与DRB 。分析见rrcConnectionSetup 消息 信令解码如下：
-RRC-MSG :
|_msg :
|_struDL-DCCH-Message :
|_struDL-DCCH-Message :
|_message :
|_c1 :
|_rrcConnectionReconfiguration :
|_rrc-TransactionIdentifier : ---- 0x1(1) ----
|_criticalExtensions :
|_c1 :
|_rrcConnectionReconfiguration-r8 :
加密算法，当前采用的是eea0.
完整性保护算法
|_dedicatedInfoNASList :
| |_DedicatedInfoNAS : ----
0x270791CCB407CC4B4F76084ADD73DB4301F6B6709532A63E05AB9035E84862FC021E5A493E5A5A296D7E69B053D0B8CC92A7E7569D948D2A43E20ADE80B1A103E5C21302E8520C6C3D826AFA58FD2BBD47B61C488976F4345EC99F7A9CB8564E140543C28D ECD7B908ABEC228D3B07E096FF7B(00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 ) ----
|_radioResourceConfigDedicated :
|_srb-ToAddModList : | |_SRB-ToAddMod : | |_srb-Identity : ---- 0x2(2) ---- | |_rlc-Config : | | |_explicitValue :
| | |_am :
| | |_ul-AM-RLC :
| | | |_t-PollRetransmit : ---- ms45(8) ----
| | | |_pollPDU : ---- pInfinity(7) ----
| | | |_pollByte : ---- kBinfinity(14) ---- | | | |_maxRetxThreshold : ---- t32(7) ---- | | |_dl-AM-RLC :
| | |_t-Reordering : ---- ms35(7) ----
| | |_t-StatusProhibit : ---- ms0(0) ----
| |_logicalChannelConfig : | |_explicitValue : | |_ul-SpecificParameters :
| |_priority : ---- 0x3(3) ----
| |_prioritisedBitRate : ---- infinity(7) ---- | |_bucketSizeDuration : ---- ms300(3) ---- | |_logicalChannelGroup : ---- 0x0(0) ----
|_drb-ToAddModList :
| |_DRB-ToAddMod :
| |_eps-BearerIdentity : ---- 0x5(5) ---- | |_drb-Identity : ---- 0x1(1) ---- | |_pdcp-Config :
| | |_discardTimer : ---- ms1500(6) ----
| | |_rlc-AM : | | | |_statusReportRequired : ---- TRUE(1) ---- | | |_headerCompression :
| | |_notUsed : ---- (0)
| |_rlc-Config : | | |_am :
| | |_ul-AM-RLC :
| | | |_t-PollRetransmit : ---- ms40(7) ----
| | | |_pollPDU : ---- p32(3) ----
| | | |_pollByte : ---- kB25(0) ----
| | | |_maxRetxThreshold : ---- t32(7) ---- 标识所建立的为SRB2，以下分析同SRB1
SRB2的RLC 配置 SRB2的逻辑信道配置 此处为建立DRB EPS 承载标识 DRB 标识 丢弃定时器，当超时，丢弃与之相对应的PDCP PDU/SDU 表示重建立PDCP 实体时，UE 是否要发送一个PDCP 状态报告。此处为TURE ，表示需要。 NoUsed 表示不使用头压缩 DRB 的RLC 配置，分析同SRB1
| | |_dl-AM-RLC :
| | |_t-Reordering : ---- ms50(10) ----
| | |_t-StatusProhibit : ---- ms50(10) ---- | |_logicalChannelIdentity : ---- 0x3(3) ---- | |_logicalChannelConfig : | |_ul-SpecificParameters : | |_priority : ---- 0x9(9) ----
| |_prioritisedBitRate : ---- kBps8(1) ----
| |_bucketSizeDuration : ---- ms300(3) ---- | |_logicalChannelGroup : ---- 0x3(3) ---- |_mac-MainConfig : | |_explicitValue : | |_ul-SCH-Config : | | |_periodicBSR-Timer : ---- sf10(1) ----
| | |_retxBSR-Timer : ---- sf320(0) ----
| | |_ttiBundling : ---- FALSE(0) ----
| |_timeAlignmentTimerDedicated : ---- sf1920(3) ---- |_physicalConfigDedicated : |_cqi-ReportConfig : | |_cqi-ReportModeAperiodic : ---- rm30(3) ----
| |_nomPDSCH-RS-EPRE-Offset : ---- 0x0(0) ----
| |_cqi-ReportPeriodic :
| |_setup :
| |_cqi-PUCCH-ResourceIndex : ---- 0x0(0) ----
| |_cqi-pmi-ConfigIndex : ---- 0x12(18) ----
| |_cqi-FormatIndicatorPeriodic :
| | |_widebandCQI : ---- (0)
| |_simultaneousAckNackAndCQI : ---- TRUE(1) ---- |_schedulingRequestConfig :
|_setup :
|_sr-PUCCH-ResourceIndex : ---- 0x0(0) ----
|_sr-ConfigIndex : ---- 0x12(18) ---- 00010010
|_dsr-TransMax : ---- n64(4) ----
01 22 06 03 99 38 3c 8e 65 a0 3e 62 5a 7b b0 42
56 eb 9e da 18 0f b5 b3 84 a9 95 31 f0 2d 5c 81
af 42 43 17 e0 10 f2 d2 49 f2 d2 d1 4b 6b f3 4d
82 9e 85 c6 64 95 3f 3a b4 ec a4 69 52 1f 10 56
f4 05 8d 08 1f 2e 10 98 17 42 90 63 61 ec 13 57
d2 c7 e9 5d ea 3d b0 e2 44 4b b7 a1 a2 f6 4c fb
d4 e5 c2 b2 70 a0 2a 1e 14 6f 66 bd c8 45 5f 61
14 69 d8 3f 04 b7 fb db 53 81 1f b9 c0 32 76 03
ea 06 d0 1d 87 51 41 c0 bc 88 83 01 3b 30 00 04
98 00 12 80
1.11 Security Mode Complete
DRB 的逻辑信道配置，分析同
SRB1
MAC 主配置，分析见
RRConnectionSetup 消
息
物理信道配置，分析见
RRConnectionSetup 消息
信令解码如下：
-RRC-MSG :
|_msg :
|_struUL-DCCH-Message :
|_struUL-DCCH-Message :
|_message :
|_c1 :
|_securityModeComplete :
|_rrc-TransactionIdentifier : ---- 0x1(1) ----
|_criticalExtensions :
|_securityModeComplete-r8 : ---- (0) ----
02 2a 00
1.12RRC Connection Reconfiguration Complete
SRB2建立完成后，UE给eNB发送rrcConnectionReconfigurationComplete 消息。
信令解码如下：
-RRC-MSG :
|_msg :
|_struUL-DCCH-Message :
|_struUL-DCCH-Message :
|_message :
|_c1 :
|_rrcConnectionReconfigurationComplete :
|_rrc-TransactionIdentifier : ---- 0x1(1) ----
|_criticalExtensions :
|_rrcConnectionReconfigurationComplete-r8 : ---- (0) ---- 02 12 00
1.13InitialContextSetupResponse
eNB向MME发送initialContextSetupResponse消息，向MME上报UE安全过程的成功建立以及所有请求的E-RAB结果，如下所示：
- 如果E-RAB 建立成功，那么E-RAB 列表包含在E-RAB Setup List IE 中 ; - 如果E-RAB 建立失败，那么E-RAB 列表包含在E-RAB Failed to Setup List IE 中。
该消息携带的主要IE 有：
- mME-UE-S1AP-ID : UE 在MME 侧S1接口上的唯一标识，由MME 分配。 - eNB-UE-S1AP-ID : UE 在eNB 侧S1接口上的唯一标识，由eNB 分配。 - transportLayerAddress : 传输层地址。
- gTP-TEID : GTP 遂道终结点。
信令解码如下：
-S1ap-Msg :
|_successfulOutcome :
|_procedureCode : ---- 0x9(9) ----
|_criticality : ---- reject(0) ----
|_value :
|_initialContextSetupResponse :
|_protocolIEs :
|_SEQUENCE :
| |_id : ---- 0x0(0) ----
| |_criticality : ---- ignore(1) ---- | |_value : |_SEQUENCE :
| |_id : ---- 0x8(8) ----
| |_criticality : ---- ignore(1) ---- | |_value : | |_eNB-UE-S1AP-ID : ---- 0x133(307) ----
|_SEQUENCE :
|_id : ---- 0x33(51) ----
|_criticality : ---- ignore(1) ----
|_value :
|_e-RABSetupListCtxtSURes : |_SEQUENCE : |_id : ---- 0x32(50) ---- 对应于InitialContextSetupRequest 消对应于InitialContextSetupRequest 消
此处的GTP-TEID 为下行GTP-TEID
