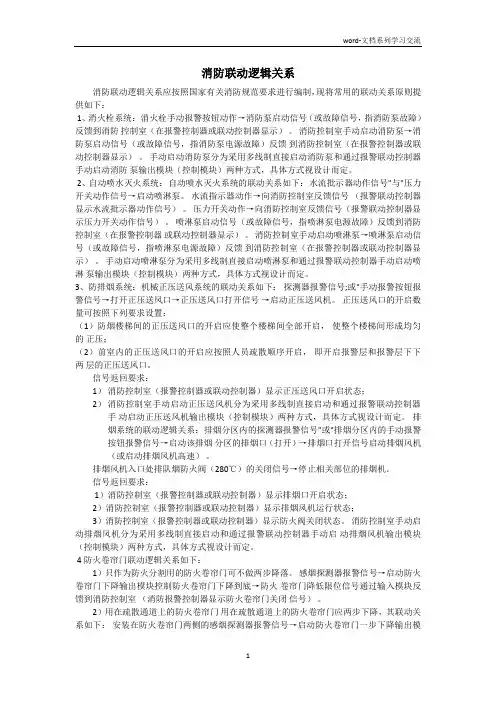

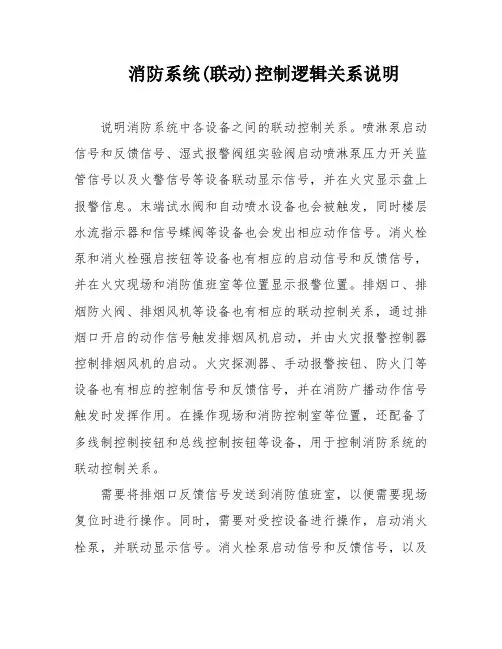

消防联动逻辑关系
1、消火栓系统：消火栓手动报警按钮动作→消防泵启动信号（或故障信号，指消防泵故障）反馈到消防控制室（在报警控制器或联动控制器显示）。消防控制室手动启动消防泵→消防泵启动信号（或故障信号，指消防泵电源故障）反馈到消防控制室（在报警控制器或联动控制器显示）。手动启动消防泵分为采用多线制直接启动消防泵和通过报警联动控制器手动启动消防泵输出模块（控制模块）两种方式，具体方式视设计而定。
2、自动喷水灭火系统：自动喷水灭火系统的联动关系如下：水流批示器动作信号"与"压力开关动作信号→启动喷淋泵。水流指示器动作→向消防控制室反馈信号（报警联动控制器显示水流批示器动作信号）。压力开关动作→向消防控制室反馈信号（报警联动控制器显示压力开关动作信号）。喷淋泵启动信号（或故障信号，指喷淋泵电源故障）反馈到消防控制室（在报警控制器或联动控制器显示）。消防控制室手动启动喷淋泵→喷淋泵启动信号（或故障信号，指喷淋泵电源故障）反馈到消防控制室（在报警控制器或联动控制器显示）。手动启动喷淋泵分为采用多线制直接启动喷淋泵和通过报警联动控制器手动启动喷淋泵输出模块（控制模块）两种方式，具体方式视设计而定。
3、防排烟系统：机械正压送风系统的联动关系如下：探测器报警信号;或"手动报警按钮报警信号→打开正压送风口→正压送
风口打开信号→启动正压送风机。正压送风口的开启数量可按照下列要求设置：（1）防烟楼梯间的正压送风口的开启应使整个楼梯间全部开启，使整个楼梯间形成均匀的正压；（2）前室内的正压送风口的开启应按照人员疏散顺序开启，即开启报警层和报警层下下两层的正压送风口。信号返回要求：1）消防控制室（报警控制器或联动控制器）显示正压送风口开启状态；2）消防控制室手动启动正压送风机分为采用多线制直接启动和通过报警联动控制器手动启动正压送风机输出模块（控制模块）两种方式，具体方式视设计而定。排烟系统的联动逻辑关系：排烟分区内的探测器报警信号"或"排烟分区内的手动报警按钮报警信号→启动该排烟分区的排烟口（打开）→排烟口打开信号启动排烟风机（或启动排烟风机高速）。排烟风机入口处排队烟防火阀（280℃）的关闭信号→停止相关部位的排烟机。信号返回要求：1）消防控制室（报警控制器或联动控制器）显示排烟口开启状态；2）消防控制室（报警控制器或联动控制器）显示排烟风机运行状态；3）消防控制室（报警控制器或联动控制器）显示防火阀关闭状态。消防控制室手动启动排烟风机分为采用多线制直接启动和通过报警联动控制器手动启动排烟风机输出模块（控制模块）两种方式，具体方式视设计而定。4防火卷帘门联动逻辑关系如下：1）只作为防火分割用的防火卷帘门可不做两步降落。感烟探测器报警信号→启动防火卷帘门下降输出模块控制防火卷帘门下降到底→防火卷帘门降低限位信号通过输入模块反馈到消防控
制室（消防报警控制器显示防火卷帘门关闭信号）。2）用在疏散通道上的防火卷帘门用在疏散通道上的防火卷帘门应两步下降，其联动关系如下：安装在防火卷帘门两侧的感烟探测器报警信号→启动防火卷帘门一步下降输出模块使防火卷帘门下降一步后停止，当安装在防火卷帘门两侧的感温探测器发出报警信号→启动防火卷帘门两步降输出模块使防火卷帘门降落到底。
5、火灾警报和火灾事故广播联动：火灾警报在高层建筑中主要是指声光报警器，设有自动开启的声光报警器，其开启顺序和火灾事故广播的开启顺序相同。在自动报警系统中联动开启声光报警器和火灾事故广播和联动关系如下：手动报警按钮"或"两只火灾探测器报警信号""→启动声光报警器、火灾事故广播输出模块→接通声光报警器电源、接通火灾事故广播线路。高层建筑中火灾警报和火灾事故广播的开启顺序如下：1）当2层及2层以上楼层发生火灾时，宜先接通火灾层及其相邻的上、下层；2）当首层发生火灾时，宜先接通本层、2层及地下各层；3）当地下室发生火灾时，宜先接通地下各层及首层。若首层与2层有大共享厅时应包括2层。消防电梯联动：
6、消防电梯的联动关系如下：手动报警按钮"或"两只探测器报警信号"与"→启动消防电梯强降输出模块动作→消防电梯强降首层并向消防控制室返回信号。对于消防电梯最好的方式是在消防控制室内手动强降。
7、非消防电源切换：非消防电源切换联动逻辑关系如下：手动报警按钮"或"两只探测器报警信号与"→启动非消防电源切换输出模块动作→该模块启动断路器（空气开关）脱扣机构使断中器（空气开关）跳闸切断非消防电源。非消防电源的切除最好的方式应在消防控制室内手动切除。
消防联动逻辑关系 消防联动逻辑关系应按照国家有关消防规范要求进行编制，现将常用的联动关系原则提供如下： 1、消火栓系统：消火栓手动报警按钮动作→消防泵启动信号（或故障信号，指消防泵故障）反馈到消防控制室（在报警控制器或联动控制器显示）。消防控制室手动启动消防泵→消防泵启动信号（或故障信号，指消防泵电源故障）反馈到消防控制室（在报警控制器或联动控制器显示）。手动启动消防泵分为采用多线制直接启动消防泵和通过报警联动控制器手动启动消防泵输出模块（控制模块）两种方式，具体方式视设计而定。 2、自动喷水灭火系统：自动喷水灭火系统的联动关系如下：水流批示器动作信号"与"压力开关动作信号→启动喷淋泵。水流指示器动作→向消防控制室反馈信号（报警联动控制器显示水流批示器动作信号）。压力开关动作→向消防控制室反馈信号（报警联动控制器显示压力开关动作信号）。喷淋泵启动信号（或故障信号，指喷淋泵电源故障）反馈到消防控制室（在报警控制器或联动控制器显示）。消防控制室手动启动喷淋泵→喷淋泵启动信号（或故障信号，指喷淋泵电源故障）反馈到消防控制室（在报警控制器或联动控制器显示）。手动启动喷淋泵分为采用多线制直接启动喷淋泵和通过报警联动控制器手动启动喷淋泵输出模块（控制模块）两种方式，具体方式视设计而定。 3、防排烟系统：机械正压送风系统的联动关系如下：探测器报警信号;或"手动报警按钮报警信号→打开正压送风口→正压送风口打开信号→启动正压送风机。正压送风口的开启数量可按照下列要求设置： （1）防烟楼梯间的正压送风口的开启应使整个楼梯间全部开启，使整个楼梯间形成均匀的正压； （2）前室内的正压送风口的开启应按照人员疏散顺序开启，即开启报警层和报警层下下两层的正压送风口。 信号返回要求： 1）消防控制室（报警控制器或联动控制器）显示正压送风口开启状态； 2）消防控制室手动启动正压送风机分为采用多线制直接启动和通过报警联动控制器手动启动正压送风机输出模块（控制模块）两种方式，具体方式视设计而定。排 烟系统的联动逻辑关系：排烟分区内的探测器报警信号"或"排烟分区内的手动报警 按钮报警信号→启动该排烟分区的排烟口（打开）→排烟口打开信号启动排烟风机 （或启动排烟风机高速）。 排烟风机入口处排队烟防火阀（280℃）的关闭信号→停止相关部位的排烟机。 信号返回要求： 1）消防控制室（报警控制器或联动控制器）显示排烟口开启状态； 2）消防控制室（报警控制器或联动控制器）显示排烟风机运行状态； 3）消防控制室（报警控制器或联动控制器）显示防火阀关闭状态。消防控制室手动启动排烟风机分为采用多线制直接启动和通过报警联动控制器手动启动排烟风机输出模块（控制模块）两种方式，具体方式视设计而定。 4防火卷帘门联动逻辑关系如下： 1）只作为防火分割用的防火卷帘门可不做两步降落。感烟探测器报警信号→启动防火卷帘门下降输出模块控制防火卷帘门下降到底→防火卷帘门降低限位信号通过输入模块反馈到消防控制室（消防报警控制器显示防火卷帘门关闭信号）。 2）用在疏散通道上的防火卷帘门用在疏散通道上的防火卷帘门应两步下降，其联动关系如下：安装在防火卷帘门两侧的感烟探测器报警信号→启动防火卷帘门一步下降输出模
消防联动工作原理 随着建筑业的发展，高层建筑如雨后春笋般出现，高层建筑因其自身特点，火灾的隐患较大，一旦发生火灾，火灾蔓延迅速，人员疏散困难，救援难度大，极易造成人员伤亡和财物损失。在紧急情况下，如果仅靠消防人员人工灭火，显然是不够及时和迅速的。高层建筑火灾自动报警和消防联动控制系统是人们早期发现、通报并及时采取有效措施，控制和扑灭火灾的有效手段。如何使消防联动控制系统的设计更加科学呢?这需要工程设计人员在设计中更好地理解和执行规范，下面就消防联动控制系统的设计中应注意的问题，着重谈论一下。 一、与给排水系统设计的配合 1．用消火栓按钮直接启动消防水泵。《高层民用建筑设计防火规范》(以下简称《高规》)GBJ0045—95第7.4.6.7条规定：临时高压供水系统的每个消火栓应设直接启动消防水泵的按钮。有些工程设计人员认为，通过手动报警按钮一样可以启动消防水泵，因此在设计时用手动报警按钮取代消防栓按钮。实际上，手动报警按钮和消防栓按钮两者的作用是不同的，消火栓按钮的作用是直接启动消防水泵，并返回信号至消防中心，而手动报警按钮的作用是通知消防中心发生火警。并由消防中心根据实际情况联动相关消防设备。在工程设计中应注意消防栓按钮不能直接采用AC220V或AC380V电源，因为《民用建筑电气设计规范》(以下简称《民规》)JGJ／T16—92第24.6.2.1条规定：消火栓按钮控制回路应采用50V以下安全电压，在实际应用中一般采用DC24V及DC36V电源。另外，在消防控制室应能用手动按钮直接启动消防水泵，因为《民规》和《火灾自动报警系统设计规范》(以下简称《火规》)GB50116—98均规定：在消防控制室应设有“控制消防水泵的启、停”功能，同时，《火规》还规定当采用总线制通过模块控制消防水泵，喷淋水泵时应另设专线进行直接启动。 2．自动喷淋系统与湿式、于式喷水灭火系统的配合。湿式和干式喷水灭火系统由于工作原理不同，与火灾自动报警系统的配合也有所不同，《火规》6.3.3.3条规定：消防控制设备对自动喷水灭火系统应有“显示水流指示器、报警阀、安全信号阀的工作状态”的功能，当前工程设计时一般采用总线制火灾自动报警系统，因此火灾自动报警系统设计时应在报警总线上通过信号模块接受水流指示器、安全信号阀上发出的信号，并传送至自动报警控制器上显示其工作状态。设计时应注意水流指示器与安全信号阀应由不同的信号模块连接，因为他们的作用不同，传输信号不能混淆；对于湿式喷淋系统《火规》第5.3.2条及《自动喷水灭火系统设计规范》(GB50084—2001)11．0.1条均规定：湿式报警阀压力开关的接点和消防控制室手动按钮应能直接延时起泵。在工程设计无消防自动控制系统时，应把湿式报警阀压力开关的接点线路直接引至湿式喷水灭火系统喷淋泵的控制箱内，实现延时起泵和显示信号功能。 3．与雨淋灭火系统、水幕灭火系统的配合。雨淋灭火系统为开式系统。其工作过程为：当火灾自动报警系统发出报警信号、控制开启雨淋报警阀，由火灾自动报警控制器将自动控制信号传输至联动控制台，在联动控制台实现自动和手动启动供水泵。开启雨淋报警阀有两种控制方式：①由灭火系统保护区内的感烟、感温探测器组成“与”门，当两者均动作后，开启雨淋报警阀，并返回动作信号。②由灭火系统保护区内任意火灾探测器报警，并确认火灾后，由火灾自动报警控制器发出控制信号，至输入、输出模块，开启雨淋报警阀，并返回信号，一般因在火灾确认后才能开启雨淋报警阀，因此，从可靠性考虑，宜采用第二种控制方式。二、与防火卷帘的配合 火灾确认后，应关闭有关部位防火卷帘。根据《火规》第6．3.8条规定：疏散通道上的防火卷帘，应分两次下降，①感烟探测器动作后，卷帘下降至地(楼)面1．8米。②感温探测器动作后，卷帘下降到底；用作防火分隔的防火卷帘，火灾探测器动作后，卷帘应一次下降到底。疏散通道防火卷帘，两侧应设置手动控制按钮，并且探测器的报警信号及防火卷帘的关闭信号应传至消防控制室。在实际工程设计中，由于有些场所仅适合安装一种探测器，如地下车库，在《汽车库、修车库、停车厂设计防火规范》GB50067—97第9．0．7条文说明中解释：由于汽车库内通风不良，又受车辆尾气的影响，故安装烟感报警设备经常发生故障，因此，在汽车库安装何种自动报警设备，应根据车库的通风条件而定，在通风条件较好的车库内，可采用感烟报警设备，在一般的车库内可采用感温报警设备，地下停车库由于通风不良，所以一般只采用感温探测器，此时，

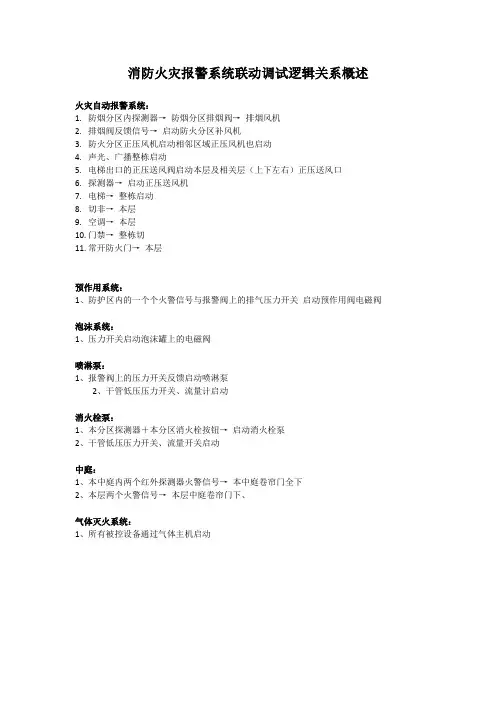

火灾自动报警及联动系统的调试 火灾自动报警系统及联动系统的调试分为两部分内容：1.自动报警系统自身器件的连接、登录、联动关系的编制及输入；2.模拟火灾信号检查各系统是否按照编制的逻辑关系执行。 首先要完成火灾自动报警系统中的探测器、手动报警按钮、消火栓手动报警按钮、输入模块、输出模块、复示器、区域机等设施的连接。在安装过程中应完成以下工作： 1、完善竣工图纸，将施工过程中发生的所有涉及到的有关位置的更改、数量的增减等内容设计变更标注在竣工图上，以便下一步工作时不发生遗漏。 2、将系统内的编址器件按照设备要求进行编址工作，将地址号标注在图纸附近，以便安装时按照已定下的编址进行地址设定防止安装器件时发生地址错误，同时该地址号也为编制联动关系提供联动器件逻辑输入号。在设定地址号后根据设备情况要求（有的报警控制器能够显示报警点的中文名称）标定器件安装位置的名称，以便报警控制器能显示报警点的名称。 3、将上述工作完成后，应进行线路的绝缘电阻的测量，测量时应对线间、线地之间进行测量，保证线路之间及线路与地之间达到规范要求的绝缘程度，便系统开通时不会产生线路故障。探测、联动总线的绝缘电阻不小于20MΩ，供电线路绝缘电阻不小于0.5ＭΩ。有条件的可采用示波仪检测线路上的干扰情况是否影响该设备的运行。 4、连接好设备的工作接地和保护接地，提高设备运行时抗电源交流干扰，保证系统可靠工作，养活因交流干扰产生的误报。 5、连接好交流供电电源，测量电压范围不应超出220V+10%，-15%，接好备用蓄电池，做好开机调试的最后准备工作。 6、按照设计位置安装系统器件，安装结束后开机登录器件，器件登录后观察系统运行善，排除故障，待系统正常稳定运行后输入联动逻辑关系。 7、联动逻辑关系应按照国家有关消防规范要求进行编制现将在高层建筑中常用的联动关系原则提供如下： ①消火栓系统：消火栓手动报警按钮动作→消防泵启动信号（或故障信号，指消防泵故障）反馈到消防控制室（在报警控制器或联动控制器显示）。 消防控制室手动启动消防泵→消防泵启动信号（或故障信号，指消防泵电源故障）反馈到消防控制室（在报警控制器或联动控制器显示）。 手动启动消防泵分为采用多线制直接启动消防泵和通过报警联动控制器手动启动消防泵输出模块（控制模块）两种方式，具体方式视设计而定。 ②自动喷水灭火系统： 自动喷水灭火系统的联动关系如下： 水流批示器动作信号"与"压力开关动作信号→启动喷淋泵。 水流指示器动作→向消防控制室反馈信号（报警联动控制器显示水流批示器动作信号）。

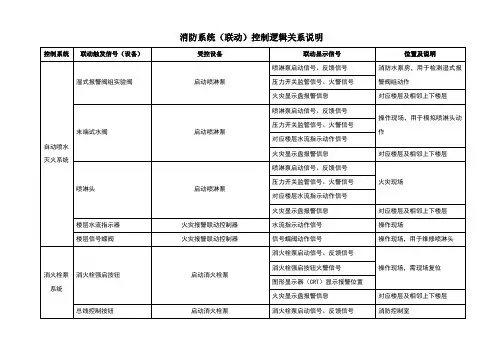

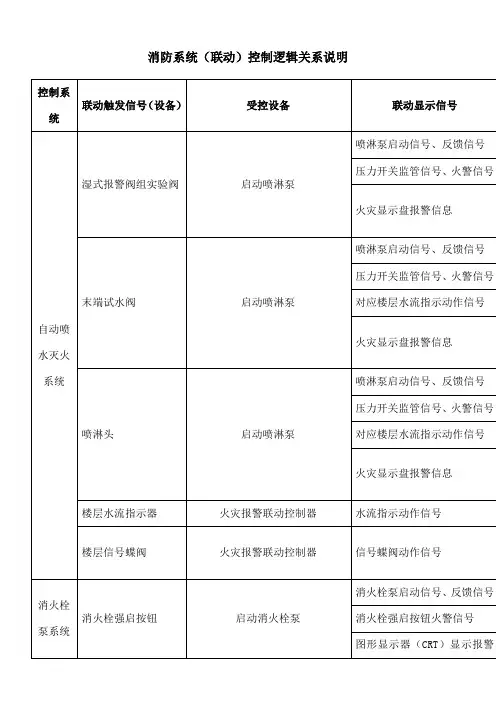

消防控制逻辑关系 消防自动报警系统的联动控制（控制关系见消防控制逻辑关系表）其主要有以下内容：控制系统报警设备种类受控设备及设备动作后结果位置及说明水消防系统消火栓按钮启动消火栓泵泵房报警阀压力开关启动喷淋泵泵房水流指示器（报警，确定起火层）水支管检修信号阀（报警，提醒注意）水支管消防水池水位或水管压力启动，停止稳压泵等预作用系统该区域探测器或手动按钮启动预作用报警阀充水该区域（闭式喷头）压力开关启动喷淋泵泵房水喷雾系统温感、烟感同时报警或紧急按钮启动雨淋阀启动喷淋泵(自动延时30秒) 该区域（开式喷头）空调系统烟感探测器或手动按钮关闭有关系统空调机、新风机、普通送风机关闭本层电控防火阀防火阀70℃温控关闭关闭该系统空调机或新风机、送风机防排烟系统烟感探测器或手动按钮打开有关排烟风机与正压送风机屋面打开有关排烟口（阀）打开有关正压送风口着火层、上下各一层两用双速风机转入高速排烟状态两用风管中，关正常排风口，开排烟口排烟风机旁防火阀280℃温控关关闭有关排烟风机屋面可燃气体报警打开有关房间排风机，关闭煤气管道阀门厨房、煤气表房、地下燃气锅炉房等防火卷帘门防火卷帘门旁的烟感探测器该卷帘或该组卷帘门下降一半防火卷帘门旁的温感探测器该卷帘或该组卷帘归底卷帘有水幕保护时，启动水幕电磁阀和雨淋泵电控常开防火门旁烟感或温感释放电磁铁，关闭该防火门电控挡烟垂壁旁烟感或温感释放电磁铁，该挡烟垂壁或该组挡烟垂壁下垂手动为主的系统手动/自动，手动为主切断起火层非消
防电源着火层、上下各一层手动/自动，手动为主启动起火层警铃或声光报警装置着火层、上下各一层手动/自动，手动为主使电梯归首，消防电梯投入消防使用手动对有关区域进行紧急广播着火层、上下各一层消防电话随时报警、联络、指挥灭火1. 水灭火系统：消火栓按钮动作时，系统可自动/手动启、停消火栓泵，并监控其运行状态。水喷淋干管上压力开关动作，系统可自动启动喷淋泵，并监控其运行状态。在地下燃气锅炉房设水喷雾灭火系统，水喷头采用开式喷头，房间内设几组感烟、感温探测器组成。当感烟、感温探测器同时报警时，系统可通过自动、手动和应急操作三种方式，开启雨淋电磁阀。压力开关动作后系统启动喷淋泵，并监控其运行状态。在地下车库设水喷淋预作用系统，水喷头采用闭式喷头，水管中充满空气，当感温探测器报警时，系统自动/手动开启水管上的电磁阀充水，当喷头破碎后水管放气，干管压力开关动作，信号返回消防值班室自动/手动启动喷淋泵，并监控其运行状态。2. 防排烟系统：当系统确认发生火灾后，立即开启着火层及其上、下层的正压送风阀（口），同时自动打开顶层相应加压风机，使楼梯前室通道为正压，防止烟气侵入，保证人员疏散逃生时的环境安全。在各层走廊、地下室及无窗房间设有常闭防火排烟阀（口），火灾时，可自动或手动打开火灾区域的防火排烟阀（口），同时联动相应的排烟风机启动，当顶层排烟风机前的防火排烟口温度达到280℃时，阀门关闭，联动排风机亦同时关闭。3. 火灾事故广播系统：当系统确认发生火灾后，系统可自动切断背景音乐广播，或在消防值班室控制柜上手动控制，接通
火灾自动报警及消防联动系统说明 （以下各条中，凡打“√”者为本工程选用） 一、火灾自动报警系统概况（√） 1、原有火灾自动报警系统 原建筑已设有火灾自动报警系统，已通过消防审核，其中首层、二层局部现改造为百胜餐饮（）必胜客大信餐厅使用。 原建筑火灾自动报警系统保护等级按一级设置，设计依据按GB50116-1998《火灾自动报警系统设计规》执行。 原有火灾自动报警系统包含火灾自动报警系统、消防联动控制系统、火灾应急广播系统、消防直通对讲系统等。 2、本工程火灾自动报警系统（不含应急照明设计） 首层、二层局部现改造为百胜餐饮（）必胜客大信餐厅使用。原自动报警主系统未作变更，于平面只作局部的位置调整。 二、设计依据 本设计系依据：JGJ T16-2008《民用建筑电气设计规》（√），GB50016-2006《建筑设计防火规》（√），GB50045-95（2005年版）《高层民用建筑设计防火规》（），GB50116-2013《火灾自动报警系统设计规》（√），GB50067-97《汽车库、修车库、停车场设计防火规》（），GB50038-2005《人民防空地下室设计规》（）等有关规以及建设单位和其他专业提供的有关资料。 三、系统组成 火灾自动报警系统（√），消防联动控制系统（√），火灾应急广播
系统（√），消防直通对讲系统（√）； 四、消防控制室 1.具有消防联动功能的火灾自动报警系统的保护对象中应设置消 防控制室。（√） 2.本工程消防控制室设在首层，并设有直接通往室外的出口。（√） 3.本工程消防控制室的报警控制设备由火灾报警控制主机、联动控 制台、CRT显示器、打印机、应急广播设备、消防直通对讲设 备、电源设备等组成。（√） 4.消防控制室可接收感烟、感温、火焰、可燃气体等探测器的火灾 报警信号及水流指示器、检修间、压力报警阀、手动报警按钮、消火栓按钮的动作信号。（√） 5.消防控制室可显示消防水池、消防水箱水位，显示消防水泵的电 源及运行状况。（√）； 6.消防控制室的联动控制器应能按设定的控制逻辑向各相关的受 控设备发出联动控制信号，并按收相关设备的联动反馈信号。 （√） 7.消防控制室的新增火灾自动报警设备应能与原有火灾自动报警 设备联网及兼容，且各受控设备接口的特性参数应与消防联动控 制器发出的联动控制信号相匹配。（√） 8.消防控制室应有相应的竣工图纸、各分系统控制逻辑关系说明、 设备使用说明书、系统操作规程、应急预案、值班制度、维护保 养制度及值班记录等文件资料。（√）
什么是消防联动 简单的说:在着火时,以下各部位通过火灾控制器一起动作: 1、消防泵启动,喷淋开始工作 2、打开机械排烟风机 3、警铃报警 4、消防广播同时启动 5、切断非消防电源 6、应急照明打开 7、电梯迫降至底层 报警设备(烟感、温感等)首先探知火灾消防联动系统是指当发生火灾后，信号，然后传递给主机，主机接到信号，按照设定的程序，启动警铃，消防广播，排烟风机等设备，并切断非消防电源。所有这些动作，是在报警主机接收到信号后，才开始动作的，所以，这些动作就称为消防联动。消防系统一般由两部分组成:一部分是报警系统(也就是探测火灾，传递信号的系统)，另一部分就是联动系统(也就是接收到火灾报警信号后，启动消防附属设备的系统)。 一、消防设施通常有以下几类: 1、自动灭火系统。包括自动喷水灭火，气体灭火，泡沫灭火等; 2、火灾自动报警系统。有感烟，感温，感光，红外的等。 3、消火栓系统。 4、消防电梯、防烟风机、排烟风机，防火门、防火卷帘 5、消防应急广播 6、消防应急照明 二、消防联动
消防联动是指将上述各类消防设施集成(实际上就是将控制开关集中设置在消防控制室内，并设置了一些操作程序)起来，当火灾探测器发现火警时，可以程序启动或人工启动相应的消防设施，比如，打开各种消防泵，放下防火卷帘，打开风机，迫降消防电梯，开通消防应急广播进行播音，等等。 三、消防联动控制 消防联动控制包括消火栓系统，喷淋泵及喷雾泵的监控，正压风机、防排烟风机的监控，防火阀、防排烟阀的状态监视、消防紧急断电系统监控，电梯迫降、防火卷帘门、可燃气体的监控，背景音乐和紧急广播及消防通讯设备的监控及消防电源和线路的监控。联动控制通过联动中继器完成。 1(室内消火栓系统 火灾时，消火栓按钮经消防控制主机确认后可直接启动相应的消火栓泵，同时向消防控制室发出信号。消防控制中心也可直接手动启停相应的消火栓泵，并显示消火栓泵的工作故障状态，按防火分区显示消火栓按钮的位置，并返回消火栓按钮处的消火栓泵的工作状态。对消火栓按钮的监控，对消火栓泵的手动直接控制，通过设在消防控制中心的联动控制台实施。 2(自动喷淋系统 当任何一个水流指示器或报警阀的接点一经闭合，其信号便自动显示于消防控制屏上，消防中心即可自动或手动启停相应喷淋泵。消防控制中心也可通过联动控制台直接手动启停相应的喷淋泵，并可显示喷淋洒的工作、故障状态。同时，火灾报警时消防控制中心通过联动中继器和控制台可直接自动/手动启动消防接力泵，显示其工作、故障状态及显示消防水箱溢流报警水位、消防保护停泵报警水位等水位。 3(防排烟系统

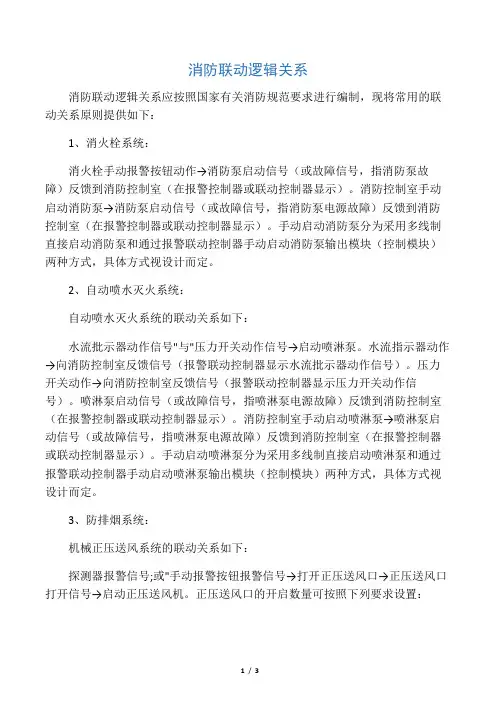

消防联动逻辑关系 1、消火栓系统：消火栓手动报警按钮动作→消防泵启动信号（或故障信号，指消防泵故障）反馈到消防控制室（在报警控制器或联动控制器显示）。消防控制室手动启动消防泵→消防泵启动信号（或故障信号，指消防泵电源故障）反馈到消防控制室（在报警控制器或联动控制器显示）。手动启动消防泵分为采用多线制直接启动消防泵和通过报警联动控制器手动启动消防泵输出模块（控制模块）两种方式，具体方式视设计而定。 2、自动喷水灭火系统：自动喷水灭火系统的联动关系如下：水流批示器动作信号"与"压力开关动作信号→启动喷淋泵。水流指示器动作→向消防控制室反馈信号（报警联动控制器显示水流批示器动作信号）。压力开关动作→向消防控制室反馈信号（报警联动控制器显示压力开关动作信号）。喷淋泵启动信号（或故障信号，指喷淋泵电源故障）反馈到消防控制室（在报警控制器或联动控制器显示）。消防控制室手动启动喷淋泵→喷淋泵启动信号（或故障信号，指喷淋泵电源故障）反馈到消防控制室（在报警控制器或联动控制器显示）。手动启动喷淋泵分为采用多线制直接启动喷淋泵和通过报警联动控制器手动启动喷淋泵输出模块（控制模块）两种方式，具体方式视设计而定。 3、防排烟系统：机械正压送风系统的联动关系如下：探测器报警信号;或"手动报警按钮报警信号→打开正压送风口→正压送
风口打开信号→启动正压送风机。正压送风口的开启数量可按照下列要求设置：（1）防烟楼梯间的正压送风口的开启应使整个楼梯间全部开启，使整个楼梯间形成均匀的正压；（2）前室内的正压送风口的开启应按照人员疏散顺序开启，即开启报警层和报警层下下两层的正压送风口。信号返回要求：1）消防控制室（报警控制器或联动控制器）显示正压送风口开启状态；2）消防控制室手动启动正压送风机分为采用多线制直接启动和通过报警联动控制器手动启动正压送风机输出模块（控制模块）两种方式，具体方式视设计而定。排烟系统的联动逻辑关系：排烟分区内的探测器报警信号"或"排烟分区内的手动报警按钮报警信号→启动该排烟分区的排烟口（打开）→排烟口打开信号启动排烟风机（或启动排烟风机高速）。排烟风机入口处排队烟防火阀（280℃）的关闭信号→停止相关部位的排烟机。信号返回要求：1）消防控制室（报警控制器或联动控制器）显示排烟口开启状态；2）消防控制室（报警控制器或联动控制器）显示排烟风机运行状态；3）消防控制室（报警控制器或联动控制器）显示防火阀关闭状态。消防控制室手动启动排烟风机分为采用多线制直接启动和通过报警联动控制器手动启动排烟风机输出模块（控制模块）两种方式，具体方式视设计而定。4防火卷帘门联动逻辑关系如下：1）只作为防火分割用的防火卷帘门可不做两步降落。感烟探测器报警信号→启动防火卷帘门下降输出模块控制防火卷帘门下降到底→防火卷帘门降低限位信号通过输入模块反馈到消防控
火灾自动报警系统联动控制逻辑关系表 本工程有地下车库,消防泵房位于地下车库内供1、2号楼共同使用。这里我就发了一号的了，二号楼不发了。 1#办公综合楼地下室的任意一只烟感探测器、或一只温感探测器、或一只手动报警按钮报警： 动作：开启1# 2#办公综合楼地下室的正压送风阀、启动1# 2#办公综合楼位于顶层的正压送风机、启动1#办公综合楼地下室的排烟风机； 1#办公综合楼地下室的任意两只烟感探测器、或两只温感探测器、或两只手动报警按钮、或一 报警： 动作：1#办公综合楼电梯迫降、切除地下室的非消防电源、动作地下室及一层的警铃、消防广 1# 办公综合楼一层的任意一只烟感探测器、或一只温感探测器、或一只手动报警按钮报警：动作：开启 1#办公综合楼一、二层及地下室的正压送风阀、启动位于顶层的正压送风机；
动作：1#办公综合楼电梯迫降、切除一层的非消防电源、动作地下室及一、二层警铃、消防广 播； 1#办公综合楼 2-10层的任意一只烟感探测器、或一只温感探测器、或一只手动报警按钮报警： 动作：开启报警楼层及上下层的正压送风阀、启动位于 11层的正压送风机，其中2~6层门禁解 除，常开防火门关闭，其他楼层无门禁与常开防火门。 1#办公综合楼2-10层同层的任意两只烟感探测器、或两只温感探测器、或两只手动报警按钮、 或一只烟感探测器与一只手动报警按钮、或一只温感探测器与一只手动报警按钮报警： 动作：1#办公综合楼电梯迫降、切除火灾楼层的非消防电源、动作火灾楼层及上下层的警铃、 消防广播；
1#办公综合楼地下室、1-10层的任意一个消火栓按钮报警直接启动1#办公综合楼的消防水泵。1#办公综合楼喷淋系统压力开关报警直接启动1#办公综合楼的喷淋水泵。 消防值班室也可以远程手动启动上述设备。
{XLS1000 System Software For HUIZHOU WENHUA YISHU ZHONGXING} {Started by THD on 2009-8-19} {以下*号代表任意，OFF表示关闭，ON表示打开，HIGH代表高权限，LOW代表低权限，高权限优先于低权限，RESET和DRILL代表主机上的相应按钮，ALARM代表报警，[]内的东西代表某条联动关系的名称。} [MANUAL SWITCH] SMON 'System_Function_3_Response_00_00': OFF -HIGH '*_C*', OFF -HIGH '*_C*'; [SYSTEM RESET] Reset : OFF -HIGH '*_C*', OFF -HIGH '*_C*'; [SYSTEM DRILL] DRILL : OFF -HIGH '*_C*', OFF -HIGH '*_C*'; [STARTUP RED] STARTUP: ON -HIGH 'A2_ZL_1F_REDREST_C_179'; [ALL BGU ALARM ] ALARM '*BGU*': ON -LOW 'A7_ZL_B1F_XFB_C_*'; [ALL PLBYLKG ALARM ] ALARM 'A7_ZL_B1F_PLBYLKG_M_*': ON -LOW 'A7_ZL_B1F_PLB_C_*'; [ALL SMBYLKG ALARM ] ALARM 'A7_ZL_B1F_SMBYLKG_M_*': ON -LOW 'A7_ZL_B1F_SMB_C_*'; [ALL YLBYLKG ALARM ] ALARM 'A7_ZL_B1F_YLBYLKG_M_*': ON -LOW 'A7_ZL_B1F_YLB_C_*'; [XJC_YLBDCF_Group3] ALARM 'XJC_YLBDCF_Group3': ON -LOW 'A7_ZL_B1F_YLBDCF_C_140';
目录 第一章产品标准及市场准入制度 (3) 国家认证认可监督管理委员会2007年第4号公告 (3) 国家认证认可监督管理委员会2007年第9号公告 (3) 公安部消防产品合格评定中心2007年第76文 (5) 第二章消防联动控制系统概述 (7) 第一节消防联动控制器 (7) 一、分类 (7) 二、功能和性能 (8) 三、组成与工作原理 (9) 四、工程应用 (10) 第二节气体灭火控制器 (11) 一、主要功能 (11) 二、组成与工作原理 (12) 第三节消防电气控制装置 (12) 一、消防电气控制装置的分类 (12) 二、消防电气控制装置的功能 (13) 三、组成与工作原理 (13) 第四节消防设备应急电源 (13) 一、分类与型号编制 (13) 二、功能要求 (13) 三、组成与工作原理 (15) 四、主要部件 (16) 五、主要技术参数与特性及主要特点 (16) 第五节消防应急广播设备 (17) 一、功能 (17) 二、组成与工作原理 (18) 第六节消防电话 (18) 一、功能 (18) 二、组成与工作原理 (19) 第七节传输设备 (20) 第八节消防控制室图形显示装置 (20) 一、消防控制室图形显示装置的功能 (21) 二、组成与工作原理 (22) 第九节消防联动模块 (22) 一、中继模块 (23) 二、输入模块 (23) 三、输出模块 (23) 四、输入/输出模块 (23) 第十节消防电动装置 (23) 一、基本功能 (23) 二、组成与工作原理 (24) 第十一节消火栓按钮 (24) 一、功能与性能 (24)
消火栓按钮具有以下主要功能与性能： (24) 二、组成与工作原理 (24) 第三章 GB16806－2006《消防联动控制系统》标准条文解释 (25) 第一节一般要求 (25) 第二节消防联动控制器 (29) 第三节气体灭火控制器 (37) 第四节消防电气控制装置 (40) 第五节消防设备应急电源 (43) 【条文说明】本条规定了直流输出消防设备应急电源的直流电压稳定度和负载稳定度。 (46) 第六节消防应急广播设备 (46) 第七节消防电话 (49) 第八节传输设备 (53) 第九节消防控制室图形显示装置 (56) 【条文】4.9.1消防控制室图形显示装置通用要求 (56) 第十节模块 (62) 第十一节消防电动装置 (63) 【条文】 4.11 消防电动装置 (63) 第十二节消火栓按钮 (63) 一、基本功能 (63)
火灾自动报警及消防联动控制系统设计说明
火灾自动报警及消防联动控制系统设计说明 1、系统构成： (1)火灾自动报警系统 (2)消防联动控制 (3)火灾应急广播系统 (4)消防直通对讲电话系统 (5)漏电火灾报警系统 (6)大空间智能型灭火装置集中控制系统（消 防水炮控制系统） (7)智能消防应急疏散照明指示灯系统 2.系统概况： （1）本工程为一类防火建筑.火灾自动报警的保护等级按特级设置.设控制中心报警系统和消防联动控制系统。 （2）.系统组成:火灾自动报警系统；消防联动控制系统；火灾应急广播系统；消防直通电话对讲系统；漏电火灾报警系统；大空间智能型灭火装置集中控制系统（消防水炮控制系统）；智能消防应急疏散照明指示灯系统。
3.消防控制室: （1）本工程的消防控制室设置在一层西侧，负责本工程全部火灾报警及联动控制系统，设有直接通室外的出口. （2）消防控制室可联动所有与消防有关的设备。 （3）消防控制室的报警联动设备由火灾报警控制主机、联动控制台、CRT显示器、打印机、广播设备、消防直通对讲电话设备、电源设备等组成。 （4）消防控制室可接收感烟、感温、可燃气体等探测器的火灾报警信号及水流指示器、检修阀、压力报警阀、手动报警按钮、消火栓按钮以及消防水炮的动作信号。 （5）消防控制室可显示消防水池、消防水箱水位，显示消防水泵等的电源及运行情况。 4.火灾自动报警系统： （1）本工程采用消防控制室报警控制系统，火灾自动报警系统按四总线设计。 （2）探测器：柴油发电机房、厨房、车库等处设置感温探测器，直燃机房设防爆型可燃气
体探测器，其他场所设置感烟探测器。 （3）探测器安装：探测器与灯具的水平净距应大于0.2m；至墙边、梁边或其他遮挡物的水平距离不应小于0.5m;至送风口边的水平距离不应小于1.5m;至多孔送风顶棚孔口的水平距离不应小于0.5m;至喷淋头的水平距离不应小于0.3mm。 （4）电梯前室、主要人流通道、公共活动场所的出入口等处设有手动火灾报警按钮,从同一防火分区任何位置到最近的手动报警按钮的步行距离不超过30m。手动报警按钮的安装高度距地1.4m。 （5）在消火栓箱内设消火栓报警按钮。接线盒设在消火栓的开门侧。 （6）在各层楼梯间或消防电梯前室设置识别着火楼层的灯光显示装置；在各楼层走道靠近楼梯出口处，设置声光警报装置； （7）在各层消防电梯前室设火灾报警楼层显示装置。 5.消防联动控制： 火灾报警后，消防中心应根据火灾情况启动相关防火分区排烟风机、消防补风机和事故风
-- 火灾自动报警系统联动控制逻辑关系表 本工程有地下车库,消防泵房位于地下车库内供1、2号楼共同使用。这里我就发了一号 的了，二号楼不发了。 １#办公综合楼地下室的任意一只烟感探测器、或一只温感探测器、或一只手动报警按钮报警: 动作：开启1# 2#办公综合楼地下室的正压送风阀、启动1# 2#办公综合楼位于顶层的正压送风 机、启动１#办公综合楼地下室的排烟风机; 1#办公综合楼地下室的任意两只烟感探测器、或两只温感探测器、或两只手动报警按钮、或一 报警: 动作：1# 办公综合楼电梯迫降、切除地下室的非消防电源、动作地下室及一层的警铃、消防广 ; 1#办公综合楼一层的任意一只烟感探测器、或一只温感探测器、或一只手动报警按钮报警: 动作：开启1#办公综合楼一、二层及地下室的正压送风阀、启动位于顶层的正压送风机;
-- 动作: １#办公综合楼电梯迫降、切除一层的非消防电源、动作地下室及一、二层警铃、消防广 播; １#办公综合楼 2-10层的任意一只烟感探测器、或一只温感探测器、 或一只手动报警按钮报警： 动作:开启报警楼层及上下层的正压送风阀、启动位于１1层的正压送风机,其中2~6层门禁解 除，常开防火门关闭,其他楼层无门禁与常开防火门。 1#办公综合楼2-10层同层的任意两只烟感探测器、或两只温感探测器、或两只手动报警按钮、 或一只烟感探测器与一只手动报警按钮、或一只温感探测器与一只 手动报警按钮报警： 动作：1#办公综合楼电梯迫降、切除火灾楼层的非消防电源、动作火灾楼层及上下层的警铃、 消防广播;
1＃办公综合楼地下室、1-１0层的任意一个消火栓按钮报警直接启动1#办公综合楼的消防水泵。1#办公综合楼喷淋系统压力开关报警直接启动１＃办公综合楼的喷淋水泵。 消防值班室也可以远程手动启动上述设备。 --

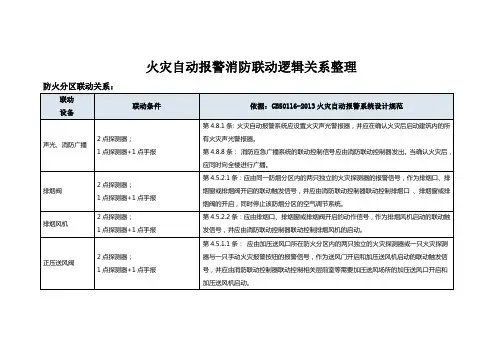

4.消防联动控制设计 4.1一般规定： 4.1.1 消防联动控制器应能按设定的控制逻辑向各相关的受控设备发出联动控制信号，并接受相关设备的联动反馈信号。 4.1.2 消防联动控制器的电压控制输出应采用直流24V，其电源容量应满足受控消防设备同时启动且维持工作的控制容量要求。 4.1.3 各受控设备接口的特征参数应与消防联动控制器发出的联动控制信号相匹配。 4.1.4 消防水泵、防烟和排烟风机的控制设备，除应采用联动控制方式外，还应在消防控制室设置手动直接控制装置。 4.1.5 启动电流较大的消防设备宜分时启动。 4.1.6 需要火灾自动报警系统联动控制的消防设备，其联动触发信号应采用两个独立的报警触发装置报警信号的“与”逻辑组合。 4.2 自动喷水灭火系统的联动控制设计 4.2.1湿式系统和干式系统的联动控制设计，应符合下列规定： 1 联动控制方式，应由湿式报警阀压力开关的动作信号作为触发信号，直接控制启动喷淋消防泵，联动控制不应受消防联动控制器处于自动或手动状态影响。 2 手动控制方式，应将喷淋消防泵控制箱（柜）的启动、停止按钮用专用线路直接连接至设置在消防控制室内的消防联动控制器的手动控制盘，直接手动控制喷淋消防泵的启动、停止。 3 水流指示器、信号阀、压力开关、喷淋消防泵的启动和停止的动作信号应反馈至消防联动控制器。 4.2.2 预作用系统的联动控制设计，应符合下列规定： 1 联动控制方式，应由同一报警区域内两只及以上独立的感烟火灾探测器或一只感烟火灾探测器与一只手动火灾报警按钮的报警信号，作为预作用阀组开启的联动触发信号。由消防联动控制器控制预作用阀组的开启，使系统转变为湿式系统；当系统设有快速排气装置时，应联动控制排气阀前的电动阀的开启。湿式系统的联动控制设计应符合本规范第4.2.1条的规定。 2 手动控制方式，应将喷淋消防泵控制箱（柜）的启动、停止按钮、预作用阀组和快速排气阀入口前的电动阀的启动和停止按钮，用专用线路直接连接至设置在消防控制室内的消防联动控制器的手动控制盘，直接手动控制喷淋消防泵的启动、停止及预作用阀组和电动阀的开启。 3 水流指示器、信号阀、压力开关、喷淋消防泵的启动和停止的动作信号，有压气体管道气压状态信号和快速排气阀入口前电动阀的动作信号应反馈至消防联动控制器。 4.2.3 雨淋系统的联动控制设计，应符合下列规定： 1 联动控制方式，应由同一报警区域内两只及以上独立的感温火灾探测器或一只感温火灾探测器与一只手动火灾报警按钮的报警信号，作为雨淋阀组开启的联动触发信号。应由消防联动控制器控制雨淋阀组的开启。 2 手动控制方式，应将雨淋消防泵控制箱（柜）的启动和停止按钮、雨淋阀组的启动和停止按钮，用专用线路直接连接至设置在消防控制室内的消防联动控制器的手动控制盘，直接手动控制雨淋消防泵的启动、停止及雨淋阀组的开启。 3 水流指示器，压力开关，雨淋阀组、雨淋消防泵的启动和停止的动作信号应反馈至消防联动控制器。 4.2.4 自动控制的水幕系统的联动控制设计，应符合下列规定： 1 联动控制方式，当自动控制的水幕系统用于防火卷帘的保护时，应由防火卷帘下落到楼板
第一章产品标准及市场准入制度 国家认证认可监督管理委员会2007年第4号公告 鉴于国家已颁布部分火灾报警产品新版国家标准，为保证火灾报警产品强制性认证制度的有效实施，现将消防联动控制系统和独立式感烟火灾探测报警器产品认证的相关事项和要求公告如下，请各有关单位遵照执行。 一、经征求公安消防部门的意见，我委对消防联动控制系统和独立式感烟火灾探测报警器强制性认证实施规则特则部分依据新版标准的变化作出了适当调整，具体变更见附件。 二、对于新申请强制性认证的相关消防产品，自本公告发布之日起，按变更的实施规则和新版标准执行。 三、对于本公告发布之日前，已获得强制性产品认证证书的相关消防产品，证书持有者须在换发证书截止日期（见下表）前，按变更实施规则和新版标准向指定认证机构申请换发认证证书，否则认证机构将注销其旧版标准认证证书。 附件：火灾报警产品特则部分修订对比表 国家认证认可监督管理委员会2007年第9号公告 强制性产品认证制度实施以来，在保证消费者健康安全、改善环境质量、提高经济运行质量和人民群众生活水平等方面起到了巨大作用，认证产品范围已由最初的19大类132种扩展为22大类159种。为进一步明确强制性认证产品适用范围，国家认监委编制了《强制性认证产品目录描述与界定表》（见附件），现予以发布。 随着技术的更新和产品的变化，国家认监委将适时对《强制性认证产品目录描述与界定表》进行必要的更新、并逐步进行完善。 国家认监委负责对《强制性认证产品目录描述与界定表》进行解释。 附件：
公安部消防产品合格评定中心2007年第76文 公安部消防产品合格评定中心于2007年3月22日发布《关于消防联动控制系统产品标准换版后强制性认证工作有关规定的通知》（公消评[2007]076号）文件内容如下： 各消防联动控制系统产品生产企业： 消防联动控制系统产品新版国家标准GB16806-2006《消防联动控制系统》已于2006年7月17日发布，2007年4月1日起实施。国家认证认可监督管理委员会于2007年1月25日发布了今年第4号公告，明确了消防联动控制系统产品标准换版后强制性认证工作的有关原则和要求。根据公告精神和修订后的《消防产品类强制性认证实施规则火灾报警设备》（详见附件），现将有关消防联动控制系统产品强制性认证工作的开展、旧版标准强制性认证证书按变更后的规则和新版标准进行转换工作的具体规定通知如下： 一、本次标准换版涉及的强制性认证产品类别 本次标准换版涉及的强制性认证产品类别详见下表： 二、自即日起，我中心即按照《消防产品类强制性认证实施规则火灾报警设备》（修订版）的有关规定受理消防联动控制系统产品的强制性认证申请。各消防联动控制系统产品生产企业申请火灾报警控制器（联动型）和消防联动控制器产品强制性认证时，其配套使用的模块、消防电话、消防应急广播设备须应同时申请强制性认证。 三、凡持有旧版标准火灾报警控制器（联动型）和消防联动控制设备强制性认证证书的企业，应尽快向我中心提出产品复评换证或证书转换申请（如同时涉及产品设计变更及产品一致性变更，还应提交变更申请及详细说明）。我中心将通过安排工厂审核和产品抽样检验的方式进行确认。对于未在2008年4月1日前按规定完成标准转换的消防联动控制器类产品和2007年6月1日前未完成国家标准GB4717-2005转换的火灾报警控制器（联动型）产品,我中心将注销其旧版标准强制性认证证书。 四、凡在2007年9月1日前向我中心提出复评换证或证书转换申请的企业，其复评换证或证书转
广播需要加广播模块，其他的水泵风机电梯照明等需要加输入输出模块+继电器来控制 当有两个以上的烟感温感探测器报警时，信号返回到消控中心的联动柜，同时联动柜会自动，启动消火栓泵，喷淋泵，启动消防排烟风机，打开排烟阀，关闭空调的新风机组的阀门，关闭落下消防卷帘门，启动消防声光报警及消防广播。 消防联动的工作原理：防止因误报警而造成消防联动设施误动作。例如，本来没有发生火灾，系统误报警后，就将警报装置鸣响，甚至把照明电源切断，电梯迫降到底层，其结果往往造成人们许多不必要的恐慌，有时可能造成大的损失和严重后果，尤其在人员密集的公众聚集场所这种潜在危险更大。这种分级的控制形式通常需要人工的确认和转换，这一点在普通的火灾自动报警系统中尤为重要，而采用智能火灾报警控制器和探测器则能极大地提高整个火灾报警系统工作的准确性和可靠性。 2.2自动喷水灭火系统自动喷水灭火系统按喷水管道内是否有水，分为湿式和干式两种。于式系统中喷水管网平时不充水，当火灾发生时，火灾自动报警系统控制主机在收到火警信号后立即控制预作用阀，使其开阀向管网内充水。湿式系统管网中平时充满水，当发生火灾时，火场温度上升到一定值，闭式喷头温控件受热破裂，喷水口打开喷水，此时安装在供水管道上的水流指示器动作，消防中心控制主机上显示喷淋报警部位并发出声光报警信号。喷水后管道水压下降，使压力继电器动作，利用继电器的两组无源触点，一组控制喷淋水泵启动，另一组通过模块接人总线，将动作信号馈入主机。 2.3气体自动灭火系统气体自动灭火系统主要用于火灾时不宜用水灭火或有贵重设备的场所，通过探测器探测到火情后，向灭火控制器发信号，控制器收到信号后通过灭火指令来控制气体压力容器上的电磁阀，灭火气体被放出。 2.4防火门、防火卷帘的控制常闭式防火门采用机械方法使用闭门器控制；如采用常开式防火门，平时处于开启状态，火灾时可通过自动或手动将其关闭。门处于开启状态一般是

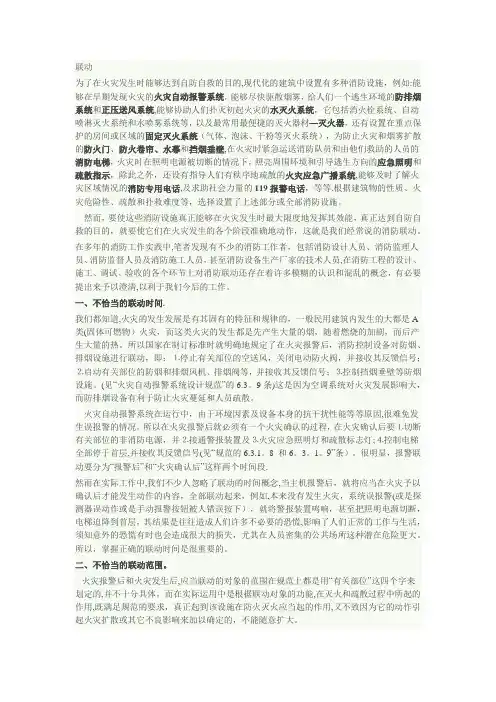

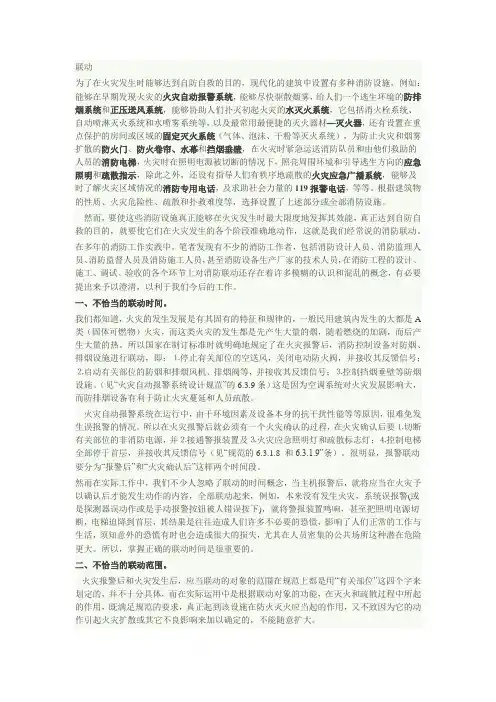

消防联动中的几个问题 (2011-11-0622:22:11) 转载▼ 为了在火灾发生时能够达到自防自救的目的，现代化的建筑中设置有多种消防设施，例如：能够在早期发现火灾的火灾自动报警系统，能够尽快驱散烟雾，给人们一个逃生环境的防排烟系统和 正压送风系统，能够协助人们扑灭初起火灾的水灭火系统，它包括消火栓系统、自动喷淋灭火系统 和水喷雾系统等，以及最常用最便捷的灭火器材—灭火器，还有设置在重点保护的房间或区域的固 定灭火系统（气体、泡沫、干粉等灭火系统），为防止火灾和烟雾扩散的防火门、防火卷帘、水幕 和挡烟垂壁，在火灾时紧急运送消防队员和由他们救助的人员的消防电梯，火灾时在照明电源被切 断的情况下，照亮周围环境和引导逃生方向的应急照明和疏散指示，除此之外，还设有指导人们有 秩序地疏散的火灾应急广播系统，能够及时了解火灾区域情况的消防专用电话，及求助社会力量的119报警电话，等等。根据建筑物的性质、火灾危险性、疏散和扑救难度等，选择设置了上述部分 或全部消防设施。 然而，要使这些消防设施真正能够在火灾发生时最大限度地发挥其效能，真正达到自防自救的目的，就要使它们在火灾发生的各个阶段准确地动作，这就是我们经常说的消防联动。 在多年的消防工作实践中，笔者发现有不少的消防工作者，包括消防设计人员、消防监理人员、消防监督人员及消防施工人员，甚至消防设备生产厂家的技术人员，在消防工程的设计、施工、调试、验收的各个环节上对消防联动还存在着许多模糊的认识和混乱的概念，有必要提出来予以澄清，以利于我们今后的工作。 一、不恰当的联动时间。 我们都知道，火灾的发生发展是有其固有的特征和规律的，一般民用建筑内发生的大都是A类（固体可燃物）火灾，而这类火灾的发生都是先产生大量的烟，随着燃烧的加剧，而后产生大量的热。所以国家在制订标准时就明确地规定了在火灾报警后，消防控制设备对防烟、排烟设施进行联动，即：⒈停止有关部位的空送风，关闭电动防火阀，并接收其反馈信号；⒉启动有关部位的防烟和排烟风机、排烟阀等，并接收其反馈信号；⒊控制挡烟垂壁等防烟设施。（见“火灾自动报警系统设 计规范”的6.3.9条）这是因为空调系统对火灾发展影响大，而防排烟设备有利于防止火灾蔓延和人员疏散。 火灾自动报警系统在运行中，由于环境因素及设备本身的抗干扰性能等等原因，很难免发生误报警的情况，所以在火灾报警后就必须有一个火灾确认的过程，在火灾确认后要⒈切断有关部位的非消防电源，并⒉接通警报装置及⒊火灾应急照明灯和疏散标志灯；⒋控制电梯全部停于首层，并接收其反馈信号（见“规范的6.3.1.8和6.3.1.9”条）。很明显，报警联动要分为“报警后”和“火灾确认后”这样两个时间段。 然而在实际工作中，我们不少人忽略了联动的时间概念，当主机报警后，就将应当在火灾予以确认后才能发生动作的内容，全部联动起来，例如，本来没有发生火灾，系统误报警(或是探测器误动作或是手动报警按钮被人错误按下)，就将警报装置鸣响，甚至把照明电源切断，电梯迫降到首层，其结果是往往造成人们许多不必要的恐慌，影响了人们正常的工作与生活，须知意外的恐慌有时也会造成很大的损失，尤其在人员密集的公共场所这种潜在危险更大。所以，掌握正确的联动时间是很重要的。 二、不恰当的联动范围。 火灾报警后和火灾发生后，应当联动的对象的范围在规范上都是用“有关部位”这四个字来划定的，并不十分具体，而在实际运用中是根据联动对象的功能，在灭火和疏散过程中所起的作用，既
