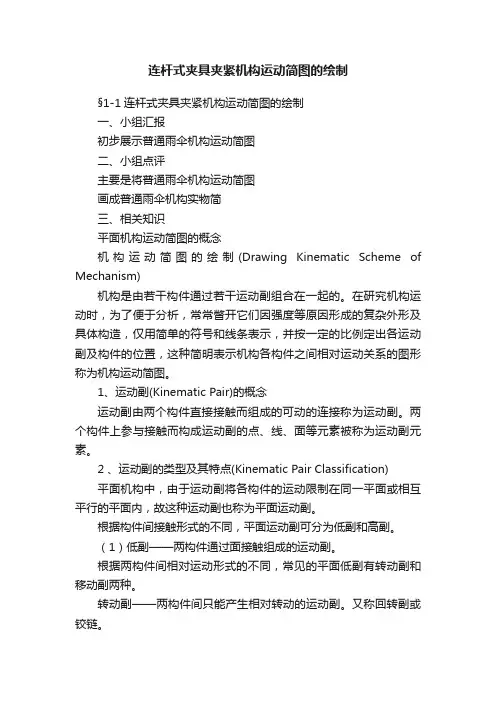

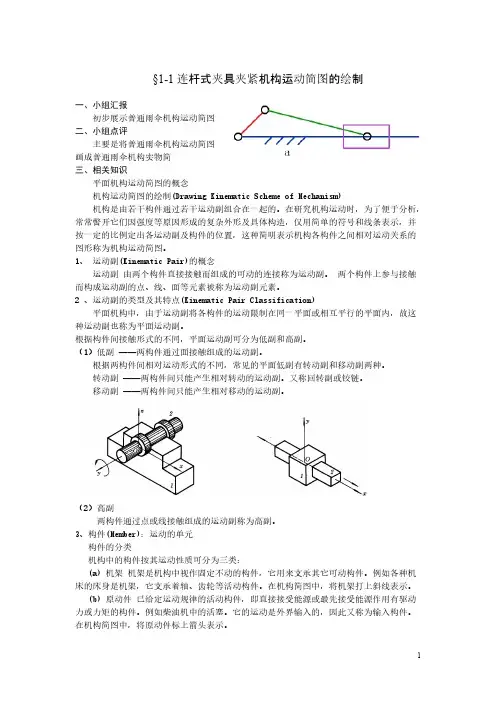

§1-1连杆式夹具夹紧机构运动简图的绘制
一、小组汇报
初步展示普通雨伞机构运动简图
二、小组点评
主要是将普通雨伞机构运动简图
画成普通雨伞机构实物简
三、相关知识
平面机构运动简图的概念
机构运动简图的绘制(Drawing Kinematic Scheme of Mechanism)
机构是由若干构件通过若干运动副组合在一起的。在研究机构运动时，为了便于分析，常常瞥开它们因强度等原因形成的复杂外形及具体构造，仅用简单的符号和线条表示，并按一定的比例定出各运动副及构件的位置，这种简明表示机构各构件之间相对运动关系的图形称为机构运动简图。
1、运动副(Kinematic Pair)的概念
运动副由两个构件直接接触而组成的可动的连接称为运动副。两个构件上参与接触而构成运动副的点、线、面等元素被称为运动副元素。
2 、运动副的类型及其特点(Kinematic Pair Classification)
平面机构中，由于运动副将各构件的运动限制在同一平面或相互平行的平面内，故这种运动副也称为平面运动副。
根据构件间接触形式的不同，平面运动副可分为低副和高副。
（1）低副——两构件通过面接触组成的运动副。
根据两构件间相对运动形式的不同，常见的平面低副有转动副和移动副两种。
转动副——两构件间只能产生相对转动的运动副。又称回转副或铰链。
移动副——两构件间只能产生相对移动的运动副。
（2）高副
两构件通过点或线接触组成的运动副称为高副。
3、构件(Member)：运动的单元
构件的分类
机构中的构件按其运动性质可分为三类：
(a) 机架机架是机构中视作固定不动的构件，它用来支承其它可动构件。例如各种机床的床身是机架，它支承着轴、齿轮等活动构件。在机构简图中，将机架打上斜线表示。
(b) 原动件已给定运动规律的活动构件，即直接接受能源或最先接受能源作用有驱动力或力矩的构件。例如柴油机中的活塞。它的运动是外界输入的，因此又称为输入构件。在机构简图中，将原动件标上箭头表示。
(c) 从动件机构中随着原动件的运动而运动的其他活动构件。如柴油机中的连杆、曲轴、齿轮等都是从动件。当从动件输出运动或实现机构的功能时，便称其为执行件。
4、常有运动副元素的构件的图示
运动副以及带有运动副元素的构件的画法见表。

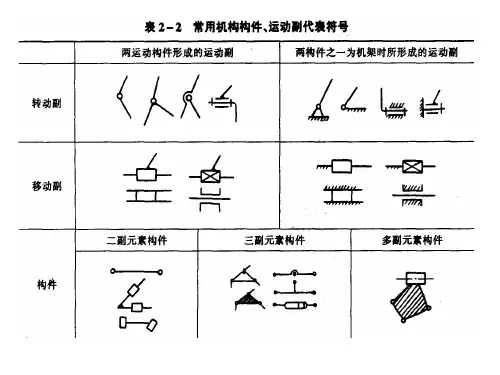

机构运动简图常用符号（摘自GB4460-85）
四、二次修改雨伞机构运动简图
五、汇报点评
六、能力提高
1、如图所示为一偏心轮机构模型图，试绘制其运动简图。
2、播放破碎机动画，绘制破碎机等机构简图
七、点评、核心知识传授
机构运动简图的绘制一般步骤
1、分析机构，观察相对运动；
2、找出所有的构件与运动副；
3、选择合理的位置，即能充分反映机构的特性；
4、确定比例尺，
()
)
(mm
m l图上尺寸
实际尺寸
=
μ
5、用规定的符号和线条绘制成间图。（从原动件开始画）
八、能力训练小结
1、能够识别工程中常用机构；
2、能够对常用机构的运动情况进行表述
3、能够找出所有的构件与运动副；
4、能正确绘制机构运动简图。
九、布置新任务
1、平面连杆机构的拆装及自备绘图工具
2、铅笔及草稿纸
浮动夹紧双向定心夹紧机构
1 引言
在进行批量生产的自动机床或组合机床生产线上，经常遇到一些以毛坯表面作定位基准的不规则的回转体类零件。由于这类零件其本身存在着铸造误差，所以很难保证其对中和均匀夹紧的要求，这是工程技术人员都在努力探讨的问题。我
们经过大量的实践，设计了浮动夹紧双向定心夹紧机构，解决了以毛坯表面作定位基准时的浮动夹紧问题。该机构在大批量生产中有着十分重要的现实意义。
2 工作原理
浮动夹紧双向定心夹紧机构的基本工作原理是：当被夹持工件的尺寸有误差时，它的两对卡爪可以在设计的范围内自动进行调节，通过钢球与锥面的补偿作用，使夹持的工件对中，并使夹紧力均匀作用在四个卡爪上。其工作过程分析如下。
图1 卡爪位置示意图
为便于说明，将图1所示的Ⅰ、Ⅱ、Ⅲ、Ⅳ四个卡爪按相互垂直方向分成两对。以外夹为例，根据传动原理图(见图2)，这时与Ⅰ、Ⅱ这一对卡爪相连的杠杆3 分别插入外锥套4的孔中，与Ⅲ、Ⅳ这一对卡爪相连的杠杆9分别插入内锥套6的孔中。需要说明的是，图2所示的仅仅是两对卡爪中各自只有一个卡爪的杠杆分别插入内、外锥套时的工作情况。
当油缸拉杆7向左移动时，拉动拉杆套8，并压迫钢球5，通过锥面推动外锥套4和内锥套6同时向左运动。外锥套4 推动杠杆3，内锥套6推动杠杆9，各自带动与之相连的卡爪1、滑块2和卡爪11、滑块10动作，如图2所示。在夹紧过程中，假定工件存在着定位尺寸误差，标号为Ⅰ、Ⅱ的这一对卡爪先接触工件，标号为Ⅲ、Ⅳ的另一对卡爪距离工件还相差一个间隙Δl1(设两卡爪距工件间隙值相等，即ΔlⅢ＝ΔlⅣ)，此时外锥套4尽管受到钢球5的作用力，但由于与其相连的Ⅰ、Ⅱ卡爪已夹住工件，行程受到限制s，所以外锥套4不能向左移动。而内锥套6由于与其相连的Ⅲ、Ⅳ两卡爪各自与工件的间隙值相等，因此内锥套6在钢球5的作用下，可以产生与外锥套4的相对滑移，即向左移动，直到Ⅲ、Ⅳ这一对卡爪均移动同样距离夹紧工件后停止，其移动距离的大小即误差补偿值大小，是由设计的结构参数决定的。
图2 传动原理图
1.卡爪Ⅰ2、10.滑块3、9.杠杆 4.外锥套 5.钢球
6.内锥套
7.拉杆
8.拉杆套11.卡爪Ⅲ
以上讨论的是Ⅲ、Ⅳ这一对卡爪距离工件的间隙相等时的情况。当工件处于偏夹状态，即Ⅲ、Ⅳ卡爪离工件的间隙ΔlⅢ≠ΔlⅣ(假定ΔlⅢ＜ΔlⅣ)时，这样在夹紧时，由于内外锥套的相动滑移而使卡爪Ⅲ与卡爪Ⅰ、Ⅱ同时接触工件。在卡爪Ⅰ、Ⅱ、Ⅲ的同时作用下，工件具有向不产生约束力作用的卡爪Ⅳ的方向移动的趋势。此时，在卡爪Ⅲ的作用力下，工件会自动地向不受约束的方向移动，使得ΔlⅢ＝ΔlⅣ，然后四个卡爪均匀施力夹紧工件后停止。
前述是Ⅰ、Ⅱ卡爪先接触工件后Ⅲ、Ⅳ卡爪的动作，当Ⅲ、Ⅳ卡爪先接触工件时，Ⅰ、Ⅱ卡爪的动作过程分析方法与上述完全一致。
夹紧动作完成后，工件自动对中，夹紧力均匀作用在四个卡爪上。工件的夹紧对中精度和重复定位精度均由卡盘制造精度来保证。对于大直径的工件卡盘，在制造工艺中采用在整体装配后用超硬硬质合金刀具修卡爪齿面的方法，来补偿装配尺寸中的误差。通过修磨调整垫，可以调整机构的间隙，以提高重复定位精度。
3 结构特点
夹紧机构的主要结构特点如下：
(1)工件误差调节范围大，设计指标单爪误差调节值为±3.5mm，即单向实际可达7mm，可以适应大批量生产中毛坯的变化要求。
(2)夹紧力大，输入油缸作用力为100kN,实际四爪夹持力最大为250kN。
(3)定位精度高，重复定位精度为0.02mm。
(4)结构可靠，易于制造。
1.夹具体
2.钢球
3.内锥套
4.外锥套
5.杠杆
6.销轴
7.滑块
8.T型压板9.卡爪Ⅰ10.盖板11.拉套12.调整垫13.卡爪Ⅲ
图3 夹紧机构简图
4 卡爪误差补偿间隙计算
由工作原理可知，钢球与锥面误差补偿机构中钢球的质心运动轨迹为沿着外锥套4或内锥套6的表面作平移(如图4)，卡爪对工件误差补偿值的大小取决于钢球直径及锥面的尺寸。在设计中考虑到被夹持工件的铸造公差，取单爪补偿量为Δl＝3．5mm，杠杆比为L1/L2＝2．5，这样，补偿机构中钢球在水平和垂直两个方向的最大移动距离为Δl x＝Δl y＝2．5，Δl＝8．75mm，两个卡爪间最大误差补偿间隙为Δl max＝2Δl＝7mm，这已能满足一般毛坯的公差要求。
图4
该卡爪夹紧主要结构见图3所示。
浮动夹紧双向定心夹紧机构由于其独特的结构，而在批量生产中有助于提高生产效率，特别适用于数控机床和组合机床。值得一提的是，此种结构也可用于车床卡盘上，只要配一个动力油缸就可以使用。该机构通过换用不同规格的夹爪，还可夹持非对称的偏心工件(如图5)，也可设计专用夹爪来夹持各种异形件。
图5
5 结束语
本文介绍了夹紧机构的结构特点和工作原理，解决了夹具设计中的浮动夹紧问题，该机构在大批量生产中具有重要的现实意义。对卡盘的设计制造也有一定的参考价值。
基于MATLAB的曲柄滑块机构运动的仿真
摘要：本文在曲柄滑块机构运动简图的基础上，对其数学运动模型进行分析，用解析法计算曲柄的转角和角速度，及滑块的位移和速度，并用MATLAB 软件进行仿真。 1 引言 在机械传动系统中，曲柄滑块机构是一种常用的机械机构，它将曲柄的转动转化为滑块在直线上的往复运动，是压气机、冲床、活塞式水泵等机械的主机构。这里用解析法，并用MATLAB 对其进行仿真。 2 曲柄滑块机构的解析法求解 曲柄滑块机构的运动简图如图1所示，在图1中，1L 、2L 和e 分别为曲柄滑块的曲柄、连杆和偏差，1?、2?分别为曲柄和连杆的转角，1?? 、2?? 分别为曲柄和连杆的角速度，S 为滑块的位移。 图1 曲柄滑块机构运动简图 设已知已知1L 、2L 、e 、1?和1?? ，求连杆的角位移2?和角速度2?? ，以及滑块的位移S 和速度S ? 。 2.1 位移分析 按图1 中四边形ABCD 的矢量方向有： AB CD → → = 将上式转化成幅值乘以角度的形式，得到如下等式： 1 2 12i i L e L e S ie ??+=+ (1) 分别取上式的虚部和实部，并在e 前面乘N ，N 取值1或－1，用以表示滑块在x 轴的上方或者下方，得到下面两式：
1122cos cos L L S ??+= (2) 1122sin sin L L Nb ??+= (3) 整理上面两个公式得到S 和2?的计算公式： 1122cos cos S L L ??=+ (4) 11 22 sin arcsin Ne L L ??-= (5) 2.2 速度分析 将（1）式两边对时间求导得（6）式 1 2 1212i i L ie L ie S ????? ? ? += (6) 取（6）式的实部和虚部，整理得S ? 和2?? 的计算公式： 1211 2 sin() cos S L ?????? -=- (7) 111 222 cos cos L L ????? ? =- (8) 根据（7）式和（8）式即可得到滑块的速度及连杆的角速度。 2.3 实例分析及其MATLAB 仿真 2.3.1 实例分析 下面对图2所示的曲柄滑块机构做具体分析。 图2 曲柄滑块机构简图 例中：1236,140r mm r mm ==，160/sec d ω=，求2?，2ω，S 和S ? 。

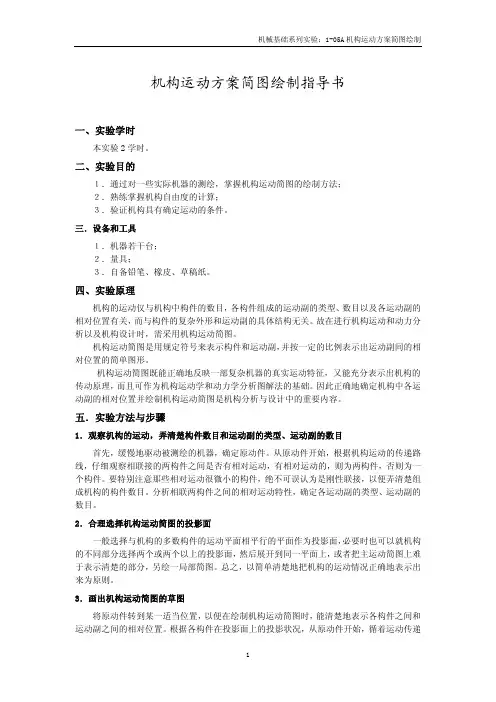

1 机构运动简图绘制实验 一、实验目的 1．通过对机构运动简图的绘制，了解各种运动副及构件的结构形式，学会分析机构运 动关系，掌握绘制机构运动简图的方法。 2．掌握机构自由度的概念及计算方法。 二、实验要求 1．所有对于机构运动无关的尺寸和结构不予考虑，只需按影响机构运动的有关尺寸， 定出各运动副的位置，用规定的构件画法及运动副的表示符号，绘制机构运动简图。 2．认真观察分析各种构件的类型，各种运动副的结构形式及其特点。 3．如果所绘机构含有若干机构时，应按顺序分别对各 个机构进行仔细分析，并注意每个机构间的运动传递情况。 4．机构运动简图绘制完成后，计算其机构自由度，并 根据保证平面机构具有确定运动的条件，检查所绘制的运动 简图是否正确。 三、实验内容 1．对缝纫机头各指定的主要机构，根据构件相对运动 关系进行观察和分析，用规定符号绘制机构运动简图。 （1）缝针机构（该机构轴测剖视图如图1示）。 （2）摆梭机构（机构轴测简图如图2示） （3）送布机构（机构轴测简图如图3示） 1．实验原理 （1）合理选择投影面 本实验所指定的机构都是平面机构。平面机构运动简图是在运动平面中表示运动链的构 件及其运动副运动关系的简图。所以绘图时是将构件的运动平面作为简图的主平面（投影面）。做摆动或旋转运动构件的运动平面一定是转动副轴线的垂直面，这类构件的运动平面最易判别。所以在选择简图的主平面（投影面）时，首先通过机构中某一转动构件找出其运 动平面作为投影面，则其余构件的运动平面均为此平面的平行平面。 （2）绘图原理 图1表示缝纫机缝针机构的轴剖视图。机架、曲柄、连杆和针杆分别用数字1、2、3、 4表示。原动件是曲柄2，其运动平面为垂直于轴线A A A ''' ——的平面，以此 平面作为运动简图的投影平面。构件2由皮带轮（飞轮）拖动，连杆3由活动铰 链B 和C 分别与件2和3相连，作平面连杆3使针杆4沿固定的直孔（移动副D ）上下移动。由此可知，该机构是由4个低副及4个构件（其中一个为机架、三个活动构件）组成的平面曲柄滑块机构。图示时刻的机构简图如图4所示。 2．实验步骤 （1）使被测机构缓慢运动、仔细观察分析，确认机构中的固定构件与活动构件数目，确定主动件及其数目。 （2）自主动件开始，按运动传递的顺序，根据其联接构件间的接触形式及相对运动性质，确定各运动副的种类。 （3）合理选择运动平面，按构件联接次序，画出机构运动草
基于MATLAB 的曲柄滑块机构运动的仿真 姓名：夏小品 学号：2100110114 班级：机械研10 摘要：本文在曲柄滑块机构运动简图的基础上，对其数学运动模型进行分析，用解析法计算曲柄的转角和角速度，及滑块的位移和速度，并用MATLAB 软件进行仿真。 关键字：曲柄滑块机构；运动分析；MATLAB The Simulation of Crank Slider Mechanism Motion Based on MATLAB Abstract:This article analyses the motion mathematical model of crank slider mechanism based on its motion diagram. Use analytical method to calculate crank angle,crank angular velocity,slider position and slider velocity and do the simulation of the resultes witn MATLAB software. Key Words:Crank slider mechanism;Motion analysis;MATLAB 1 引言 在机械传动系统中，曲柄滑块机构是一种常用的机械机构，它将曲柄的转动转化为滑块在直线上的往复运动，是压气机、冲床、活塞式水泵等机械的主机构。这里用解析法，并用MATLAB 对其进行仿真。 2 曲柄滑块机构的解析法求解 曲柄滑块机构的运动简图如图1所示，在图1中，1L 、2L 和e 分别为曲柄滑块的曲柄、连杆和偏差，1?、2?分别为曲柄和连杆的转角，1?? 、2?? 分别为曲柄和连杆的角速度，S 为滑块的位移。 图1 曲柄滑块机构运动简图
习 题 1-1至1-4 绘制图示机构的机构运动简图。 题1-1图 颚式破碎机 题1-2图 柱塞泵 题1-3图 旋转式水泵 O O A B 1 2 3 4 A B C D 1 2 3 4 A B C D 1 2 3 4 A B C D 1 2 3 4 C D
题1-4图 冲压机构 1-5至1-10 指出机构运动简图中的复合铰链、局部自由度和虚约束，并计算各机构的自由度。 题1-6图 解：构件3、4、5在D 处形成一个复合铰链，没有局部自由度和虚约束。 32352701L H F n P P =--=?-?-= 解：没有复合铰链、局部自由度和虚约束。 323921301L H F n P P =--=?-?-= 题1-5图 题1-5图 O O C D F 1 3 4 5 6 E G F E G
题1-7图题1-8图题1-9图题1-10图 解：A处为复合铰链，没有局部自由度 和虚约束。 323721001 L H F n P P =--=?-?-= 解：A处为复合铰链，没有局部自由度和虚约束。 323721001 L H F n P P =--=?-?-= 解：B处为局部自由度，没有复合铰链和虚约束。 32352710 L H F n P P =--=?-?-= 解：C处为复合铰链，E处为局部自由度，没有虚约束。 32372912 L H F n P P =--=?-?-= A B C D E I F G H A D B E C A E B C D G F
1-11图示为一手动冲床机构，试绘制其机构运动简图，并计算自由度。试分析该方案是否可行；如果不可行，给出修改方案。 题1-11图手动冲床 答：此方案自由度为0，不可行。改进方案如图所示： 手动冲床运动简图手动冲床改进方案
实验一机构运动简图绘制 实验二齿轮范成原理二 实验三带传动实验……. 实验四齿轮效率实验二 实验五减速器拆装·…… 实验一机构运动简图的测绘和分析 实验目的 1. 2. 学会根据实际机构或模型的构造测绘机构运动简图的技能。 通过实验进一步理解机构的组成和机构自由度的意义及其计算方法。 二.实验设备 1.衫L械实物及机械模型。 2.钢板尺，游标卡尺，内、外卡尺。
3.三角板，铅笔，橡皮，草稿纸等(自各)。 三.原理和方法 1.原理 机构运动的性质与机构中构件的数目和运动副的类型、数日、相对位置有关。因此画机构运动简图时，应以规定的符号代表运动副，并以一定的比例尺按实际尺寸定出运动副间的相对位置，用尽可能简单的线条表示机构中各构件。这种用比例尺绘出的机构简单图形称为机构运动简图，若不按比例尺绘出，则称为}J L构示意图。 2.测绘方法 }1)缓慢驱动被测机构，仔细观察各构件的运动，分清各运动单元，从而确定湘L构构件的数日。 }2)根据相连接两构件的接触情况及相对运动性质，确定各运动副的类型。 }3)在草稿纸上绘出机构示意图。用1,2,3.二依次标注各构件，用A,H,C}二分别标注各运动副，在原动件上标出表示运动方向的箭头。 (4}测量与机构运动有关的尺寸，并标注在草图上。 (5)选长度比例尺}r 实际长度 图示长度 rrtlrnm )。在实验报告纸上画出机构运动 简图
实验二齿轮范成原理 一实验目的 1.掌握用范成法加工渐升线齿轮的基本原理，观察齿廓曲线的形成。 2，了解渐升线齿轮的根切现象和齿顶变尖现象，分析比较标准齿轮和变位齿轮的异同点。 二.实验设备与工具
机构运动简图的绘制 【一】能力目标 能根据实物绘制机构运动简图 【二】知识目标 1.了解机构组成原理 2.理解自由度、运动副、约束的概念及三者的关系 【三】教学的重点与难点 重点：平面机构的运动简图的绘制。 难点：绘制简图时构件及运动副的表示。 【四】教学方法与手段 多媒体教学，采用动画演示、实例分析、启发引导的教学方式。 【五】教学任务及内容 一、机构的组成 （一）运动副 运动副：两构件直接接触并能保持一定形式的相对运动的联接称为运动副。如图a)，轴承中的滚动体与内外圈的滚道、图b)啮合中的一对齿廓、图c)滑块与导槽，均保持直接接触，并产生一定的相对运动。因而它们都构成了运动副。构件上参与接触的点、线、面，称为运动副的元素。
根据运动副对构件运动形式的约束及两构件接触方式的不同，运动副可如下分类： 1、 高副 两构件通过点或线接触组成的运动副称为高副。如图所示，凸轮与从动杆及两齿轮分别在其接触处组成高副。 2、低副 两构件通过面接触组成的运动副称为低副。平面低副可分为转动副和移动副。 （1）转动副 若运动副只允许两构件作相对转动，则称该运动副为转动副，也称铰链。 如图所示各构件的联接就是转动副。如果转动副的两构件之一是固定不动的，则称该转动副为固定铰链。若转动副中两构件都是运动的，则称该转动副为活动铰链。 （2）移动副 若运动副只允许两构件沿接触面某一方向相对滑移，则称该运动副为移动副。如图所示。 y O 1 2 x
（二）自由度和运动副的约束 1、构件的自由度 在平面运动中，每一个独立的构件，其运动均可分为三个独立的运动，即沿x轴和y 轴的移动及在xoy平面内的转动。构件的这三种独立的运动称为其自由度，分别用x、y及α为三个独立参数表示。由上述可知：构件的自由度等于构件的独立运动参数。 平面内自由的构件，有3个自由度，而空间内自由的构件，有6个自由度。 2、运动副的约束 当两构件通过运动副联接，任一构件的运动将受到限制，从而使其自由度减少，这种限制就称为约束。每引入一个约束，构件就减少一个自由度。 （1）转动副 2——约束，1——自由度 （2）移动副 2——约束，1——自由度 （3）平面高副 1——约束，2——自由度 （三）运动链和机构 两个以上的构件以运动副联接而构成的系统称为运动链。未构成首末相连的封闭环的运动链称为开链，否则称为闭链。在运动链中选取一个构件固定（称为机架），当另一构件（或少数几个构件）按给定的规律独立运动时，其余构件也随之作一定的运动，这种运动链就成为机构。机构中输入运动的构件称为主动件，其余的可动构件称为从动件。由此可见，机构是由主动件、从动件和机架三部分组成的。
【课题编号】 5—2.1 【课题名称】 平面机构运动简图 【教学目标与要求】 1、 知识目标 1 .了解运动副的分类。 2 .熟悉构件及运动副的规定符号。 3 .绘制机构的运动简图。 2、 能力目标 1 .能分清运动副的种类,看懂符号的含义。 2 .能绘制机构的运动简图。 3、 素质目标 了解运动简图在分析机器构件运动中的作用。 4、 教学要求 1 .熟悉构件及运动副的符号。 2 .能绘制简单机构的运动简图。 【教学重点】 运动副的分类及符号,运动简图的绘制。 【难点分析】 将结构图绘制成运动简图的转化过程是本课的难点，要注意说明构件的结构与绘制符号之间的关系，简图只是表达结构的运动关系，构件不管其大小，都用最简单的符号来表示，以便于分析机构的运动。【分析学生】 学生对绘制简图不知从何下手，是学习的难点，要告诉学生从主动构件入手，按规定的构件与运动副符号逐一表达机构的运动关系。【教学思路设计】 多举实例，从日常所能见到的实物入手来画简图，如可带折叠 实物。作图中要注意比例尺的关系。 【教学安排】 2学时（90分钟） 【教学过程】 平面连杆机构是指组成机构的所有构件都是由低副中的移动副或转动副连接而成，且所有的构件都是在同一平面或相互平行的平面中运动。否则应为空间机构。 1、 运动副及其分类。
1. 构件的自由度 任何一个构件都有三个平面自由度，如板擦在黑板上沿着左右、上下移动和绕自身转动三个自由度，用x、y和表示。如果板擦离开黑板平面，就不是平面的自由度，而成为空间的自由度。物体的空间自由度应当是6个，本书只研究平面自由度的内容。 2.运动副及约束 如果把板擦沿黑板左右运动，此时板擦只能有一个方向的运动，限制了上下方向的移动和转动两个运动，这个限制称为约束。门受到折页的约束，只能绕折页转动，不能左右前后移动，即被限制了x、y方向的运动。板擦与板擦槽之间、门与折页之间的连接称为运动副。 3. 运动副的分类 按两构件之间的接触状态分为： 1) 低副 前两种连接状态都是处于面接触，前者是平面接触，后者 是曲面接触，其压强比较低，统称为低副。低副分为移动副和转动副两种，板擦与槽连接称为移动副，而门与门框连接称为转动副，即铰链连接。板擦只能沿槽左右移动，只有一个方向的自由度，失去了上下和转动的二个自由度；门受门框的约束，只能绕轴转动，失去了x、y方向的移动二个自由度，所以低副的自由度为1,约束为2。 2) 高副 粉笔在黑板上写字，与黑板之间是点接触，压强很高，粉 笔磨损很快，称之为高副。如火车车轮与铁轨之间为线接触。车轮与铁轨之间受到高副连接后，车轮受到了上下移动的限制，但可以沿铁轨方向的移动和绕自身转动，只受到一个方向的约束，失去了一个自由度，还剩下二个方向的自由度。所以高副的自由度为2,约束为1。 4. 构件及运动副的规定符号 见表2—1。这些符号通过讲课会慢慢熟悉的。 二、机构运动简图的绘制 如图2—7所示的缝纫机，要画出脚踏板带动大带轮的运动简图，其步骤如下： 1 .找各构件 由踏板、大带轮、连杆和支承架4个构件组成，构件之间都是由转动副连接，踏板是主动构件，大带轮是从动构件。连杆是踏板和大带轮的连接件。 2. 确定各杆件的实际长度 要测量转动中心之间的距离，单位为毫米。 3. 选择恰当的比例尺 保证图面能充分表达机构运动简图的运动
学习活动1 认识曲柄连杆机构各零部件 学习目标： 建议学时： 学习地点： 学习准备： 学习过程 学习曲柄连杆机构的功用和组成 1.查阅资料，找出图中未命名的各零部件的名称和完成下列空格。 图1.1 曲柄连杆机构 ●功用：产生并传递_______。 在作功行程中，曲柄连杆机构把燃气作用在活塞顶部的力转变成曲轴转矩，进而向工作机械输出机械能。在其他行程中，把曲轴的旋转转变成活塞的往复直线运动。 ●组成：__________、__________、___________________。 2.查找资料并结合图1.1完成下表 序号名称功用组成 1 机体组 2 活塞连杆组 3 曲轴飞轮组 一、机体组 1、汽缸体和曲轴箱 如图1.2所示，汽缸体材料的选择：一般采用灰铸铁，现在为了减轻质量也采用铝合金。
图1.2 发汽缸体和曲轴箱 1）结构和分类 结合实物，识别汽缸体分类并选出对应的名称填空。 ①根据曲轴箱的形式可以分为一般式、龙门式、隧道式。 _______________________ ____________________ _____________________
②根据汽缸的排列形式可以分成直列式、V形和水平对置。 ____________ ____________ ____________ ③根据冷却方式可以分成水冷和风冷。 ___________ __________ ④根据水套可以分成干式和湿式。 ________________ ________________ 干式和湿式水套的区别：______________________________________________ ____________________________________________________________________ 2、汽缸盖和汽缸衬垫
1、观察缝纫机踏板机构的结构 (如图1-1)，绘制其机构的运动简图， 并计算机构自由度。 2、观察缝纫机机头机构的结构， 绘出其机构示意图，计算其机构自由 度。 实验一 机构运动简图的绘制 一、 实验目的 1、学习按实际机械的机构画出机构运动简图。 2、验证和巩固机构自由度的计算。 二、 实验内容 三、 设备和工具 1、缝纫机一台 2、钢皮尺、钢卷尺、 3、内外卡钳、万能角尺 4、学生自备：铅笔、三角板、橡皮、草稿纸 四、 原理和方法 1、原理 由于机构的运动仅与机构中所有构件的数目和构件所组成的运动副的数目、类型、相对位置有关，因此，在绘制机构运动简图时，可以撇开构件的形状和运动副的具体构造，而用一些简略的符号（见教材）来代替构件和运动副，并按一定的比例尺表示运动副的相对位置，以此表明机构的运动特征。 2、方法 图1-1 缝纫机踏扳机构
（1）踏动缝纫机，使缝纫机工作，从原动件开始，循者运动传递的路线仔细观察机构的运动，分清各运动单元，从而确定组成机构的构件数目。 （2）根据相互连接的两构件间的接触情况及相对运动的特点，确定各个运动副的种类。 （3）选定最能清楚地表达各构件相互关系的面为视图平面，选定原动件的位置，在草稿纸上徒手按规定的符号及构件的连接次序，从原动件开始，逐步画出机构运动简图的草图。用数字1、2、3、…分别标注各可动构件，用字母A 、B 、C 、…分别标注各运动副。 （4）仔细测量与机构运动有关的尺寸，即转动副的中心距和移动副导路的方向等，选定原动件的位置，并按一定的比例尺画成正式的机构运动简图。 比例尺) )(mm AB m l AB l （图上长度实际长度=μ 五、 步骤和要求 1、阅读教材有关章节，熟悉测绘机构运动简图的方法。 2、 在草稿纸上绘制指定的几个机构的机构运动简图或机构示意图，对规定按比例作正式的机构运动简图的机构应测量有关尺寸。 3、 计算各个机构的自由度数，将结果与实际机构相对照，观察是否相符。 4、在实验中完成草稿后交指导教师审阅，如有错误，及时修改。 5、根据草稿完成实验报告，交指导教师批阅。
实验一平面机构运动简图绘制和分析 一、实验目的 1．熟悉并掌握机构运动简图绘制的原理和方法，学会根据实际机械和模型绘制机构运动简图的技能； 2．加深和巩固机构自由度的计算方法，并检验机构是否具有确定运动； 3．加深对平面机构结构分析的了解。 二、实验内容及要求 1．以指定的3～4种机构模型或机器为研究对象，进行机构运动简图的绘制； 2．分析所画各机构的构件数、运动副类型和数目，计算机构的自由度，并验证它们是否具有确定的运动； 3．进行机构的结构分析。 三、实验设备和工具 1．各种机器实物和模型； 2．学生自备铅笔、直尺、圆规、橡皮、草稿纸等； 四、实验原理 机器和机构都是由若干构件及运动副组合而成。而机构的运动是由原动件的运动规律、联接各构件的运动副类型和机构的运动尺寸（即各运动副间相对位置尺寸）来决定的。因此，在绘制机构运动简图时，可以撇开构件的形状和运动副的具体构造，而用一些简单的线条来代替构件。构件的表示法见图1。用规定的符号代表运动副，并按一定的比例尺表示运动副的相对位置，以此表明机构的运动特征。常用运动符号示例见表1－1。 五、实验步骤 1、确定组成机构的构件数：缓慢转动机器，沿着运动传递的线路仔细看清各构件间的相对运动(有些相互连接构件间的相对运动非常微小)，从而确定组成机构的构件数目。
2、确定运动副的类型：根据相互连接的两构件间的接触情况及相对运动特点，确定各个运动副的类型。 3、选定视图平面：一般选择与多数构件运动平面平行的平面为视图平面。 4、绘制机构示意图的草图：凭目测在草稿纸上徒手按规定的运动副代表符号，从原动件开始，按各构件的连接次序，用简单的线条代表构件，逐步画出机构示意图的草图。用数字1、2、3……分别标准各构件，用字母 A 、 B 、 C ……分别标准各运动副。 5、计算机构的自由度数，并将计算结果与实际机构的自由度相对照，观察二者是否相符。机构自由度的计算公式：F=3n-2PL-PH (式中： n 为活动构件的数目;P L 为低副的数目; P H 为高副的数目。) 6、测量机构运动尺寸：对转动副测量回转中心间的相对尺寸；对移动副测量导路方向线和与其有关的其他运动副间的相对尺寸。 7、选取适当的比例尺：长度比例尺 ) ()(mm mm l 图纸上所画的长度构件实际长度=μ 8、绘制机构运动简图：按一定的比例尺。用制图仪器画成正式的机构运动简图。 图1 构件的表示法
第8章作业 8-l 铰链四杆机构中，转动副成为周转副的条件是什么?在下图所示四杆机构ABCD 中哪些运动副为周转副?当其杆AB 与AD 重合时，该机构在运动上有何特点?并用作图法求出杆3上E 点的连杆曲线。 答：转动副成为周转副的条件是： （1）最短杆与最长杆的长度之和小于或等于其他两杆长度之和； （2）机构中最短杆上的两个转动副均为周转副。图示ABCD 四杆机构中C 、D 为周转副。 当其杆AB 与AD 重合时，杆BE 与CD 也重合因此机构处于死点位置。 8-2曲柄摇杆机构中，当以曲柄为原动件时，机构是否一定存在急回运动，且一定无死点?为什么? 答：机构不一定存在急回运动，但一定无死点，因为： （1）当极位夹角等于零时，就不存在急回运动如图所示， （2）原动件能做连续回转运动，所以一定无死点。 8-3 四杆机构中的极位和死点有何异同? 8-4图a 为偏心轮式容积泵；图b 为由四个四杆机构组成的转动翼板式容积泵。试绘出两种泵的机构运动简图，并说明它们为何种四杆机构，为什么? 解 机构运动简图如右图所示，ABCD 是双曲柄机构。 因为主动圆盘AB 绕固定轴A 作整周转动，而各翼板CD 绕固定轴D 转动，所以A 、D 为周转副，杆AB 、CD 都是曲柄。 8-5试画出图示两种机构的机构运动简图，并说明它们各为何种机构。 图a 曲柄摇杆机构 图b 为导杆机构。 8-6如图所示，设己知四杆机构各构件的长度为240a mm =，600b =mm ,400,500c mm d mm ==。试问: 1)当取杆4为机架时，是否有曲柄存在? 2)若各杆长度不变，能否以选不同杆为机架的办法获得双曲柄机构和双摇杆机构?如何获得?
实验一机构模型的机构运动简图测绘分析实验 一、实验目的 1．通过对若干机械模型的测绘，掌握机构运动简图的测绘方法；2．掌握机构自由度的计算方法，理解机构自由度的概念； 3．加深对机构组成及其结构分析的理解。 二、实验概述 由于机构的运动只与构件数目、运动副数目及其类型、相对位置有关，因此绘制机构运动简图时，可以不考虑构件的形状和运动副的具体构造，而用国家标准（GB 4460/T--1984）规定的运动副、机构构件符号代表实际的运动副与构件，再选择适当的长度比例尺表示各运动副的相对位置，可简明地表达一部复杂机器的机构运动特征与传动原理，还可用图解法求证机构上各点的力、运动轨迹、位移、速度和加速度。

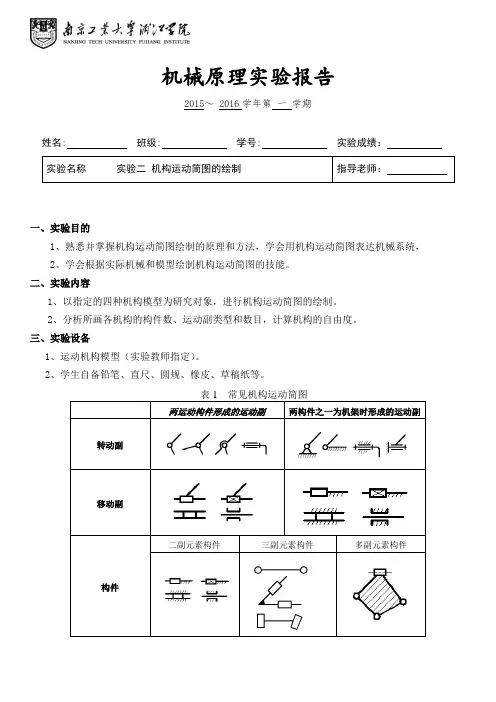

表1-1 常用机构构件、运动副符号 两运动构件形成的运动副两构件之一为机架所形成的运动副移 动 副 转 动 副 构 件 活动构件固定构件 凸 轮 及 其 他 机 构 凸轮机构棘轮机构带传动 齿 轮 机 构 外齿轮内齿轮 圆锥齿轮蜗杆蜗轮
三、实验内容及步骤 1.分析机构的特征及数目 首先缓慢地转动模型手柄，使机构运动，仔细观察机构运动情况。从原动件开始，分清各个运动单元，确定组成机构的构件特征和构件数目。 2.判断各构件之间的运动副类别 从原动件开始，根据互相连接的两构件间的接触情况和相对运动的特点，依次判断各相连构件之间运动副种类，从而确定各运动副的种类及连接顺序。 3.绘制机构示意图 正确选择投影面和原动件的位置，按传递运动的路线，用数字1，2，3……分别标注各构件，用字母A ，B ，C ……分别标注各运动副，在草稿纸上绘制机构示意图。 4.绘制机构运动简图 测量与机构运动有关的尺寸，即转动副间的中心距和移动副某点导路的方位线等，选定原动件的位置，选择适当的比例尺μ，绘制出机构运动简图。 μ=构件的实际长度（m 或mm ）/图上的长度（mm ） 5.计算自由度 计算自由度F :32L H F n P P =-- ，抄入所绘机构的编号、名称、绘图比例等，判断原动件数是否与自由度相等，分析机构运动的确定性，完成整个机构的绘图。 四、注意事项 1.不增减构件数目； 2.不改变运动副性质。
第8章课后习题参考答案 8-l 铰链四杆机构中，转动副成为周转副的条件是什么?在下图所示四杆机构ABCD 中哪些运动副为周转副?当其杆AB与AD重合时，该机构在运动上有何特点?并用作图法求出杆3上E点的连杆曲线。 答：转动副成为周转副的条件是： （1）最短杆与最长杆的长度之和小于或等于其他两杆长度之和； （2）机构中最短杆上的两个转动副均为周转副。图示ABCD四杆机构中C、D为周转副。 当其杆AB与AD重合时，杆BE与CD也重合因此机构处于死点位置。 8-2曲柄摇杆机构中，当以曲柄为原动件时，机构是否一定存在急回运动，且一定无死点?为什么? 答：机构不一定存在急回运动，但一定无死点，因为： （1）当极位夹角等于零时，就不存在急回运动如图所示，
（2）原动件能做连续回转运动，所以一定无死点。 8-3 四杆机构中的极位和死点有何异同? 8-4图a为偏心轮式容积泵；图b为由四个四杆机构组成的转动翼板式容积泵。试绘出两种泵的机构运动简图，并说明它们为何种四杆机构，为什么? 解机构运动简图如右图所示，ABCD是双曲柄机构。 因为主动圆盘AB绕固定轴A作整周转动，而各翼板CD绕固定轴D转动，所以A、D为周转副，杆AB、CD都是曲柄。 8-5试画出图示两种机构的机构运动简图，并说明它们各为何种机构。 图a曲柄摇杆机构 图b为导杆机构。
8-6如图所示，设己知四杆机构各构件的长度为240a mm =，600b =mm ,400,500c mm d mm ==。 试问: 1)当取杆4为机架时，是否有曲柄存在? 2)若各杆长度不变，能否以选不同杆为机架的办法获得双曲柄机构和双摇杆机构?如何 获得? 3)若a 、b ﹑c 三杆的长度不变，取杆4为机架，要获得曲柄摇杆机构,d 的取值范围为 何值? : 解 (1)因a+b=240+600=840≤900=400+500=c+d 且最短杆 1为连架轩．故当 取杆4为机架时，有曲柄存在。 (2)、能。要使此此机构成为双曲柄机构，则应取1杆为机架；两使此机构成为双 摇杆机构，则应取杆3为机架。 (3)要获得曲柄摇杆机构, d 的取值范围应为440~760mm 。 8-7图示为一偏置曲柄滑块机构，试求杆AB 为曲柄的条件。若偏距e=0，则杆AB 为曲柄的条件是什么?
第一章平面机构的运动简图及自由度 一、判断题（认为正确的，在括号内画√，反之画×） 1.机构是由两个以上构件组成的。（） 2.运动副的主要特征是两个构件以点、线、面的形式相接触。（） 3.机构具有确定相对运动的条件是机构的自由度大于零。（） 4.转动副限制了构件的转动自由度。（） 5.固定构件（机架）是机构不可缺少的组成部分。（） 6.4个构件在一处铰接，则构成4个转动副。（） 7.机构的运动不确定，就是指机构不能具有相对运动。（） 8.虚约束对机构的运动不起作用。（） 二、选择题 1.为使机构运动简图能够完全反映机构的运动特性,则运动简图相对于与实际机构的（）应相同。 A.构件数、运动副的类型及数目 B.构件的运动尺寸 C.机架和原动件 D. A 和 B 和 C 2.下面对机构虚约束的描述中，不正确的是（）。 A.机构中对运动不起独立限制作用的重复约束称为虚约束，在计算机构自由度时应除去虚约束。 B.虚约束可提高构件的强度、刚度、平稳性和机构工作的可靠性等。 C.虚约束应满足某些特殊的凡何条件，否则虚约束会变成实约束而影响机构的正常运动。为此应规定相应的制造精度要求。虚约束还使机器的结构复杂，成本增加。 D.设计机器时，在满足使用要求的情况卜，含有的虚约束越多越好。 三、综合题 1.图2-1中构件1相对于构件2能沿切向At 移动，沿法向An向上移动和绕接触点A转动，所以构件1与2组成的运动副保留三个相对运动。 图b中构件1与2在A两处接触，所以构件1与2组成两个高副。 图2-1 图2-2 2.如图2-2所示的曲轴1与机座2，曲轴两端中心线不重合，加工误差为△，试问装配后两构件能否相对转动，并说明理由。 3.局部自由度不影响整个机构运动，虚约束不限制构件独立运动，为什么实际机构中还采用局部自由度、虚约束的结构？ 4.吊扇的扇叶与吊架、书桌的桌身与抽斗，机车直线运动时的车轮与路轨，各组成哪一类运动副，请分别画出。 5.绘制2-3图示各机构的运动简图。

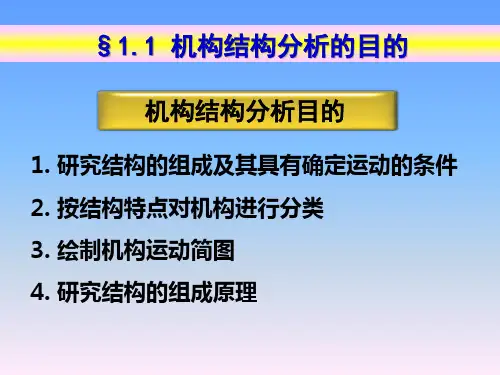

机械原理复习题
1、结构分析 （1）试计算下列图示机构的自由度，若有复合铰链、局部自由度或虚约束必须明确指出。（2）高副低代 （3）拆杆组，说明机构级别 (a) (b)
2、结构分析 （1）将图示压缩机构中的所有构件用数字1，2，3，…在图上标注出来，所有运动副用字母A，B，C，…标注出来。 （2）试分析图示结构中有无复合铰链、局部自由度和虚约束。如有，请明确指出来。 （3）试计算图示机构的自由度。机构中用圆弧箭头表示的构件为原动件。 （4）图示机构是由哪些杆组构成的？请将那些杆组从机构中一一分离出来，并注明拆组的顺序及其级别。
3、结构分析 （1）试计算图示机构的自由度（机构中用圆弧箭头表示的构件为原动件）。 （2）图示机构是由哪些杆组构成的？请将那些杆组从机构中一一分离出来，并注明拆组的顺序及其级别。 （3）若以构件7为原动件，则此机构为几级机构？
4、结构分析 （1）将图示凸轮拨杆机构中的所有构件用数字1，2，3，…在图上标注出来，所有运动副用字母A，B，C，…标注出来。 （2）试分析图示机构中有无复合铰链、局部自由度和虚约束。如有，请明确指出来。 （3）请绘制此机构在图示位置时高副低代后的机构简图。 （4）试计算图示机构高副低代前原高副机构的自由度和高副低代后低副机构的自由度。
5、结构分析 （1）试分析图示机构中有无复合铰链、局部自由度和虚约束。如有，请明确指出来。（2）请绘制此机构在图示位置时高副低代后的机构简图。 （3）试计算图示机构高副低代前原高副机构的自由度和高副低代后低副机构的自由度。（4）拆杆组，判断机构级别。
机构运动简图绘制实验 一、实验目的 1．通过对机构运动简图的绘制，了解各种运动副及构件的结构形式，学会分析机构运动关系，掌握绘制机构运动简图的方法。 2．掌握机构自由度的概念及计算方法。 二、实验要求 1．所有对于机构运动无关的尺寸和结构不予考虑，只需按影响机构运动的有关尺寸，定出各运动副的位置，用规定的构件画法及运动副的表示符号，绘制机构运动简图。 2．认真观察分析各种构件的类型，各种运动副的结构形式及其特点。 3．如果所绘机构含有若干机构时，应按顺序分别对各 个机构进行仔细分析，并注意每个机构间的运动传递情况。 4．机构运动简图绘制完成后，计算其机构自由度，并 根据保证平面机构具有确定运动的条件，检查所绘制的运动 简图是否正确。 三、实验内容 1．对缝纫机头各指定的主要机构，根据构件相对运动 关系进行观察和分析，用规定符号绘制机构运动简图。 （1）缝针机构（该机构轴测剖视图如图1示）。 （2）摆梭机构（机构轴测简图如图2示） （3）送布机构（机构轴测简图如图3示） （4）综合机构（课余时间完成） 四、实验原理及步骤1．实验原理 （1）合理选择投影面本实验所指定的机构都是平面机构。平面机构运动简图是在运动平面中表示运动链的构件及其运动副运动关系的简图。所以绘图时是将构件的运动平面作为简图的主平面（投影面）。做摆动或旋转运动构件的运动平面一定是转动副轴线的垂直面，这类构件的运动平面最易判别。所以在选择简图的主平面（投影面）时，首先通过机构中某一转动构件找出其运 动平面作为投影面，则其余构件的运动平面均为此平面的平行平面。 （2）绘图原理
图1表示缝纫机缝针机构的轴剖视图。机架、曲柄、连杆和针杆分别用数字1、2、3、4表示。原动件是曲柄2，其运动平面为垂直于轴线A A A '''——的平面，以此 平面作为运动简图的投影平面。构件2由皮带轮（飞轮）拖动，连杆3由活动铰 链B 和C 分别与件2和3相连，作平面连杆3使针杆4沿固定的直孔（移动副D ）上下移动。由此可知，该机构是由4个低副及4个构件（其中一个为机架、三个活动构件）组成的平面曲柄滑块机构。图示时刻的机构简图如图4所示。 2．实验步骤 （1）使被测机构缓慢运动、仔细观察分析，确认机构中的固定构件与活动构件数目，确定主动件及其数目。 （2）自主动件开始，按运动传递的顺序，根据其联接构件间 的接触形式及相对运动性质，确定各运动副的种类。 （3）合理选择运动平面，按构件联接次序，画出机构运动草 图，并对各构件及运动副标注符号。 （4）任意设定主动件（原动件）瞬时（非水平、垂直）位置，绘出机构运动示意图，并计算机构自由度。判断机构运动是否确 定。 五、实验报告 1.下载实验报告封皮。 2．绘制缝针机构、摆梭机构、送布机构、综合机构的机构 运动简图 。 计算机构自由度、判断机构运动是否确定？回答思考题。 六、思考题 1．当平面机构的自由度0=F 和自由度大于原动件数目各说明什么问题？在本实验所指定的各机构中是否有这两种情况？ 2．绘制平面机构运动简图时，为什么用转动或摆构件，而不用移动构件来判别运动平面（主平面）？
一、名词解释(每题3分） 第1单元基础知识 1．压缩比：气缸总容积与燃烧室容积的比值。 2．发动机的工作循环：发动机每次将热能转变为机械能的过程。 3．活塞环端隙：活塞环装入汽缸后，开口之间的间隙。 4. 上止点：活塞的最高位置。 5.下止点：活塞的最低位置。 6. 活塞行程：活塞上下止点之间的距离。 7.气缸工作容积：活塞由上止点向下止点运动时，所让出的空间容积。 8.气缸总容积：活塞处于下止点时，活塞上部的空间容积。 9.燃烧室容积：活塞处于上止点时，或塞上部的空间容积。 10.发动机排量：发动机所有气缸的工作容积之和。 11. 四冲程发动机：曲轴转两周，发动机完成一个工作循环。 二、判断题（每题1分） 第2单元曲柄连杆机构 1. 活塞在气缸内作匀速直线运动。(×) 2. 多缸发动机的曲轴肯定是全支承曲轴。(×) 3. 活塞在工作中受热膨胀，其变形量裙部大于头部。(×) 4. 某些发动机采用活塞销偏置措施，其目的是为了减小活塞换向时的冲击。(√ ) 5. 如果气环失去弹性，其第一密封面不会建立，但并不影响其第二次密封的效果。(× ) 6. 扭曲环的扭曲方向决定于其切口的位置。(√ ) 7. 连杆杆身采用工字形断面主要是为了减轻质量，以减小惯性力。(√) 8. 连杆轴颈也叫曲拐。(× ) 9. 曲轴上回油螺纹的旋向取决于发动机的转向。(√ ) 10. 直列六缸四冲程发动机，不管其作功顺序为1-5-3-6-2-4，还为1-4-2-6-3-5，当一缸处于作功上止点时，其六缸肯定处于进气冲程上止点。(× ) 11. 采用全浮式连接的活塞销，在发动机冷态时，活塞销未必能够自由转动。(√) 12. 有的发动机在曲轴前装有扭转减振器，其目的是为了消除飞轮的扭转振动。(√) 13. 铝合金气缸盖装配时，只需在冷态下一次拧紧即可。(√) 14. 发动机曲轴的曲拐数等于气缸数。(× ) 15. 曲杆连柄机构是在高温、高压以及有化学腐蚀的条件下工作的。(√ ) 16. 气缸垫的作用是保证气缸体与气缸盖结合面的密封，防止漏气、漏水，它属于曲柄-连杆机构的机体组。(√) 17. 油底壳（下曲轴箱）为了加工方便，一般各处是等深的。(× ) 18. 燃烧室容积越大，压缩比越大。(× )
任务知识点 绘制发动机配气机构的 运动简图1．机构的组成 2．构件和运动副的表示3．机构运动简图的绘制 机构运动简图的绘制 【一】能力目标 能根据实物绘制机构运动简图 【二】知识目标 1.了解机构组成原理 2.理解自由度、运动副、约束的概念及三者的关系 【三】教学的重点与难点 重点：平面机构的运动简图的绘制。 难点：绘制简图时构件及运动副的表示。 【四】教学方法与手段 多媒体教学，采用动画演示、实例分析、启发引导的教学方式。【五】教学任务及内容 一、机构的组成 （一）运动副 运动副：两构件直接接触并能保持一定形式的相对运动的联接称为运动副。如图a)，轴承中的滚动体与内外圈的滚道、图b)啮合中的一对齿廓、图c)滑块与导槽，均保持直接接触，并产生一定的相对运动。因而它们都构成了运动副。构件上参与接触的点、线、面，称为运动副的
元素。 根据运动副对构件运动形式的约束及两构件接触方式的不同，运动副可如下分类： 1、高副 两构件通过点或线接触组成的运动副称为高副。如图所示，凸轮与从动杆及两齿轮分别在其接触处组成高副。
2、低副 两构件通过面接触组成的运动副称为低副。平面低副可分为转动副和移动副。 （1）转动副 若运动副只允许两构件作相对转动，则称该运动副为转动副，也称铰链。 如图所示各构件的联接就是转动副。如果转动副的两构件之一是固定不动的，则称该转动副为固定铰链。若转动副中两构件都是运动的，则称该转动副为活动铰链。 Image （2）移动副 若运动副只允许两构件沿接触面某一方向相对滑 移，则称该运动副为移动副。如图所示。
实验一机构运动简图测绘与分析实验 一、实验目的 1．根据机构模型，掌握正确绘制平面机构运动简图的方法和技能。 2．验证和巩固机构自由度的计算，进一步理解机构自由度的概念。 3．应用机构自由度的计算方法，分析平面机构运动的确定性。 4．掌握平面机构的组成原理，能够对平面机构进行结构分析。 二、实验设备 1、机构模型（铆钉机构B1、简易冲床B 2、装订机机构B 3、鄂式破碎机B 4、步进输送机B 5、假肢膝关节机构B 6、机械手腕部机构B 7、抛光机B 8、牛头刨床B 9、制动机构B10等）； 2．所用工具：钢板尺、游标卡尺、三角板、铅笔、圆规、橡皮、纸（除钢板尺和游标卡尺外，其余学生自备）。 三、实验内容 1. 选择5种机构模型进行测量，绘制机构运动简图； 2. 计算机构自由度，并注明其活动构件数、低副数、高副数，然后代入公式进行计算。 3．对所选择的机构进行结构分析，确定机构的级别。 四、实验原理、方法和手段 在对现有机械设备进行分析或设计新的机械设备时，都需要运用其机构运动简图。而机构各部分的运动是由其原动件的运动规律、该机构中各运动副的数目、类型，运动副相对位置和构件的数目来确定的，而与构件的外形、断面尺寸、组成构件的零件数目及运动副的具体构造等无关。所以，只要根据机构的运动尺寸，按一定的比例尺定出各运动副的位置，就可以用运动副的代表符号和简单的线条把机构的运动简图画出来。
常用符号见下表： 1、机构运动简图的概念 抛开构件的复杂外形和运动副的具体结构，利用简单的线条和规定的符号来代表每一个构件和运动副，并按一定的比例将机构的运动特征表达出来的简单图形称为机构运动简图。机构运动简图与原机构具有完全相同的运动特性，因而可以根据该图对机构进行运动分析和动力分析。 2、测绘方法 （1）分析运动情况。绘制机构运动简图时，首先要把该机器或模型的实际构造和运动情况搞清楚。为此，先应确定出原动件和从动件，再使被测机器或模型缓慢运动，然后按照运动的传递路线，把原动件和从动件之间的各构件的运动情况观察清楚，尤其应注意有微小
