TPR/TPE热塑性弹性体的注塑成型工艺
TPR的干燥 根据材料的特性和供料情况，一般在成型前应对材料的外观和工艺性能进行检测。供应的粒料往往含有不同程度的水分、熔剂及其它易挥发的低分子物，特别是具有吸湿倾向的TPR含水量总是超过加工所允许的限度。因此，在加工前必须进行干燥处理，并测定含水量。在高温下TPR的水分含量要求在5％以下，甚至2％～3％，因此常用真空干燥箱在75℃～90℃干燥2小时。已经干燥的材料必须妥善密封保存，以防材料从空气中再吸湿而丧失干燥效果，为此采用干燥室料斗可连续地为注塑机提供干燥的热料，对简化作业、保持清洁、提高质量、增加注射速率均为有利。干燥料斗的装料量一般取注塑机每小时用料量的2.5倍。 TPR染色 以SBC为基础的TPE在颜色上优于大多数其它TPR材料。所以，它们只需要较少量的色母料就可达到某种特定的颜色效果，而且所产生的颜色比其它TPR更为纯净。一般说来，色母料的粘度应该比TPR的粘度低，这是因为TPR的熔融指数比色母料高，这将有利于分散过程，使得颜色分布更加均匀。 对于以SBS为基础的TPE，推荐采用聚苯乙烯类载色剂。 对于以较硬的SEBS为基础的TPR，推荐采用聚丙烯(PP)载色剂。 对于以较软的SEBS为基础的TPR，可采用低密度聚乙烯或乙烯醋酸乙烯共聚物。对于较软的品种，不推荐采用PP载色剂，因为复合材料的硬度将受到影响。 对于某些包胶注塑的应用，使用聚乙烯(PE)载色剂可能会对与基体的粘接力产生不利的影响。 注塑前需要清洗料筒 新购进的注塑机初用之前，或者在生产中需要改变产品、更换原料、调换颜色或发现塑料中有分解现象时，都需要对注塑机机筒进行清洗或拆洗。 清洗机筒一般采用加热机筒清洗法。清洗料一般用塑料原料（或塑料回收料）。对于TPR材料，可用所加工的新料置换出过渡清洗料。TPR的成型温度 在加工注塑过程中，温度的设定是否准确是制品外观和性能好坏的关键。下面是进行TPR加工注塑时温度设定的一些建议。 进料区域的温度应设定得相当低，以避免进料口堵塞并让夹带的空气逸出。当使用色母料时为了改善混合状态，应将过渡区域的温度设定

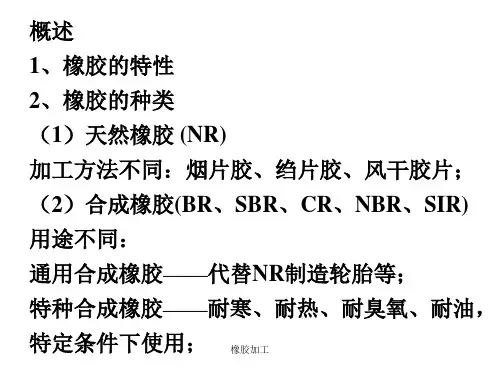

橡胶品种的化学组成、性能特点和主要用途 橡胶品种（简写符号）化学组成性能特点主要用途 1、天然橡胶（NR）以橡胶烃（聚异戊二烯）为主，含少量蛋白质、水分、树脂酸、糖类和无机盐等。弹性大，定伸强度高，抗撕裂性和电绝缘性优良，耐磨性和耐旱性良好，加工性佳，易于其它材料粘合，在综合性能方面优于多数合成橡胶。缺点是耐氧和耐臭氧性差，容易老化变质；耐油和耐溶剂性不好，第抗酸碱的腐蚀能力低；耐热性不高。使用温度范围：约－60℃~＋80℃。制作轮胎、胶鞋、胶管、胶带、电线电缆的绝缘层和护套以及其他通用制品。特别适用于制造扭振消除器、发动机减震器、机器支座、橡胶－金属悬挂元件、膜片、模压制品。 2、丁苯橡胶（SBR）丁二烯和苯乙烯的共聚体。性能接近天然橡胶，是目前产量最大的通用合成橡胶，其特点是耐磨性、耐老化和耐热性超过天然橡胶，质地也较天然橡胶均匀。缺点是：弹性较低，抗屈挠、抗撕裂性能较差；加工性能差，特别是自粘性差、生胶强度低。使用温度范围：约－50℃~＋100℃。主要用以代替天然橡胶制作轮胎、胶板、胶管、胶鞋及其他通用制品。 3、顺丁橡胶（BR）是由丁二烯聚合而成的顺式结构橡胶。优点是：弹性与耐磨性优良，耐老化性好，耐低温性优异，在动态负荷下发热量小，易于金属粘合。缺点是强度较低，抗撕裂性差，加工性能与自粘性差。使用温度范围：约－60℃~＋100℃。一般多和天然橡胶或丁苯橡胶并用，主要制作轮胎胎面、运输带和特殊耐寒制品。 4、异戊橡胶（IR）是由异戊二烯单体聚合而成的一种顺式结构橡胶。 化学组成、立体结构与天然橡胶相似，性能也非常接近天然橡胶，故有合成天然橡胶之称。它具有天然橡胶的大部分优点，耐老化由于天然橡胶，弹性和强力比天然橡胶稍低，加工性能差，成本较高。使用温度范围：约－50℃~＋100℃可代替天然橡胶制作轮胎、胶鞋、胶管、胶带以及其他通用制品。 5、氯丁橡胶（CR）是由氯丁二烯做单体乳液聚合而成的聚合体。这种橡胶分子中含有氯原子，所以与其他通用橡胶相比：它具有优良的抗氧、抗臭氧性，不易燃，着火后能自熄，耐油、耐溶剂、耐酸碱以及耐老化、气密性好等优点；其物理机械性能也比天然橡胶好，故可用作通用橡胶，也可用作特种橡胶。主要缺点是耐寒性较差，比重较大、相对成本高，电绝缘性不好，加工时易粘滚、易焦烧及易粘模。此外，生胶稳定性差，不易保存。使用温

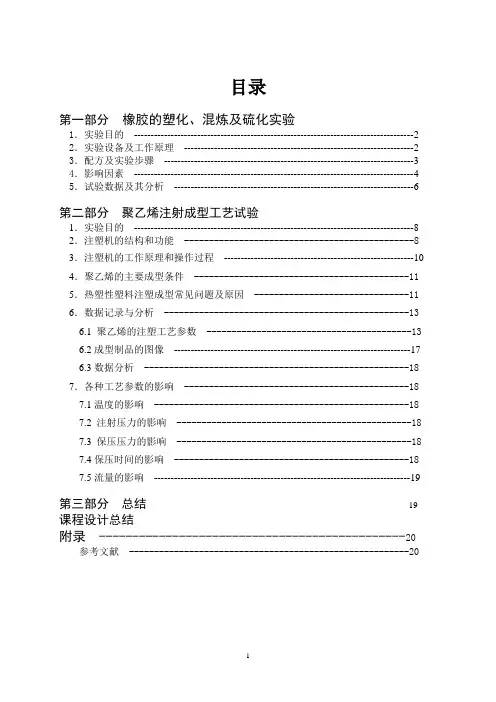

目录 摘要 (1) ABSTRACT (2) 引言 (3) 1 橡胶注射成型技术发展概况 (3) 1.1橡胶注射成型简介 (3) 1.2橡胶注射成型发展历史 (4) 1.2.1 技术移植阶段 (4) 1.2.2 技术成熟阶段 (5) 1.2.3 发展创新阶段 (5) 2 几种常见的橡胶注射成型设备 (6) 2.1橡胶注射成型机种类及成型方法 (6) 2.1.1 柱塞式注射成型机 (6) 2.1.2 螺杆往复式注射成型机 (7) 2.1.3 螺杆柱塞式注射成型机 (8) 2.2螺杆柱塞式注射机主要装置结构和性能特点 (9) 2.2.1 预塑注射装置 (9) 2.2.2 合模装置 (10) 2.2.3 液压驱动及控制系统 (11) 3 橡胶注射成型设备发展前景 (14) 3.1国内橡胶注射机技术状况 (14) 3.2成型工艺与设备革新的注射成型 (15) 3.2.1 低压注射成型 (15) 3.2.2 振动技术在注射成型中的应用 (16) 3.2.3 共注射成型 (16) 3.2.4 磁场定向注射成型 (17) 3.2.5 叠层式注射成型 (17)
3.3橡胶注射成型设备的发展趋势 (18) 结论 (19) 致谢 (20) 参考文献 (21)
摘要 橡胶注射成型硫化机简称橡胶注射机或注压机，为工业橡胶模制品中三大成型硫化机种之一。主要应用于生产汽车配件、工业配件、电气绝缘零件、连接器插座、密封件、减震垫、防震罩、鞋、瓶塞、吸尘软管、护套、气门嘴垫、玩具和健身器具等。随着汽车工业发展，对密封件、电气连接器、减震器等的质量要求越来越高，橡胶注射制品的需求量增加了1.2万倍以上，强劲的市场需求为橡胶注射机的发展提供了契机。 本文从橡胶注射成型技术发展概况出发，介绍了几种常见的橡胶注射成型机，并对橡胶注射成型设备发展应用前景进行了阐述。 关键词:注射成型；注射机；橡胶制品
1注射成型的原理、特点、应用 原理：将粒状或粉状的塑料从注射机的料斗送入配有加热装置的机筒中进行加热熔融塑化，使之成为粘流态的熔体，然后再注射机柱塞的压推作用下，以很高的流速通过机筒前端的喷嘴注入温度较低的闭合型腔中，经过一点时间的保压冷却定型后，开模分型即可从型腔中脱出具有一定形状和尺寸的塑料制件。 特点： 应用： 2注射成型的工艺过程 答：注射成型工艺过程包括成型前的准备，注射过程和塑件的后处理三部分。 （1）成型前的准备：原料外观的检查和工艺性能测定；原材料的染色及对料粉的造粒；对易吸湿的塑料进行充分的预热和干燥，防止产生斑纹、气泡和降解等缺陷；生产中需要改变产品、更换原料、调换颜色或发现塑料中有分解现象时的料筒清洗；对带有嵌件塑料制件的嵌加进行预热及对脱模困难的塑料制件选择脱模剂等。 （2）注射过程：加料、塑化、注射、冷却和脱模。注射过程又分为充模、保压、倒流、交口冻结后的冷却和脱模。 （3）塑件的后处理：退火处理、调湿处理。 3注射成型工艺参数：温度、压力、作用时间 温度控制包括料筒温度、喷嘴温度和模具温度。 料筒温度分布一般采用前高后低的原则，即料筒的加料口（后段）处温度最低，喷嘴处的温度最高。料筒后段温度应比中段、前段温度低5~10°C。对于吸湿性偏高的塑料，料筒后段温度偏高一些；对于螺杆式注射机，料筒前段温度略低于中段。螺杆式注射机料筒温度比柱塞式注射机料筒温度低10~20°C。 压力分为塑化压力和注射压力。 作用时间（只完成一次注射成型过程所需的时间）亦称成型周期。 4注射成型周期包括哪几部分？ 答：注射成型周期包括(1)合模时间(2)注射时间(3)保压时间(4)模内冷却时间(5)其他时间（开模、脱模、喷涂脱模剂、安放嵌件的时间）。 合模时间是指注射之前模具闭合的时间，注射时间是指注射开始到充满模具型腔的时间,保压时间是制型腔充满后继续加压的时间，模内冷却时间是制塑件保压结束至开模以前所需要的时间，其他是是指开模,脱模,涂脱磨剂,安放嵌件的时间。 塑件的结构工艺性设计
硅胶在市场上的运用因其不会释放有毒物质且触感柔软舒适，能耐高温及低温 (-60c~+300c) 良好物化性而被广泛运用，很少有他种聚合物可与它匹敌。 强而有力的弹性体，且更胜过橡胶的密封性，优异的电绝缘性及对化学品、燃料、油、水的抵抗力，可应付不良环境之良好材料。工业上如: 油封、键盘按键、电器绝缘料、汽车另件，生活用品如: 奶嘴、人工导管、呼吸器、蛙镜、皮鞋球鞋内垫、食品容器……等，硅胶可区分固态及液态，前者加工方式以热压移转，后者原料则以射出成型为主，液态在设备投资及原料成本上虽较高，但其生产速度快，加工程度低及废料少等因素来观察，利用液态硅胶射出成型，在追求精准、速度、自动化的注塑生产工业，必定是未来导向趋势。 从注塑机厂家的角度来看，发展LSR射出成型机也是很有前景的，LSR射出成型机在机器配备上和一般塑料射出成型机最大的不同在于供料系统，其余针对材料的特性改变料管、螺杆、模具及控制系统的设计，这对当前国内注塑机制造厂而言是另一项拓展商机及机器附加价值的方式，目前普通注塑机市场竞争已趋白热化，相当激烈。展望未来市场及顾客需求，发展硅胶射出成型专用机，是另辟蹊径的好途径。 液态硅胶(Liquid Silicone Rubber)，分为A胶与B胶，利用定量装置控制两者为1:1之比例，再透过静态混合器(Static Mixer)予以充份混合，注入射出料管后再进行射出成型生产。 将液态硅胶射入热浇道模具，制作硅胶制品，可达到一次成型﹑无废料及可自动化等优点。 在过去的三到五年里，热固性液体硅橡胶（LSR）的注塑技术得到了快速的发展。LSR的注塑设计与刚性工程热塑料有着重要的差别，这主要是因为这两种 橡胶的物理性质，如低粘度，流变学性质（快速固化），剪切变稀性质，以及较高的热膨胀系数等区别较大。
注塑成型工艺条件调试规定 1.0目的 制定本规定的目的，是对注塑工艺参数在设置、变更和记录、监督过程中可以标准化操作的部分进行规范，提高工艺参数的稳定性和再现性，减少注塑车间在换模、换料的生产切换过程中材料的损耗与工时的浪费，达到提高生产效率、稳定产品品质的目的。 2.0范围 适用注塑车间注塑机工艺参数的设置与管理 3.0职责 3.1调机员：正确的使用标准成型工艺，并对存在的问题及时向领班反馈,配合领班完成对异常情 况的处理。 3.2领班：正确的使用标准成型工艺，当因机器、模具、材料、运水等原因原标准成型工艺参数 不适用时，根据实际情况作出相应改变以保证生产的进行并配合在工艺改变后IPQC的品质确 认工作。并将工艺变更情况向主管汇报。 3.3主管:发布和认可标准成型工艺，确认工艺变更的正确性并完成相应记录。对不正确的工艺进 行修改并将原因告示领班和技术员，确保生产是在正常和经济的状态下进行。 4.0标准成型工艺参数的设置和调整的一般原理和注意事项 4.1设置成型参数的一般原理和注意事项。 4.1.1合模参数的设定。合模一般分为四段。 4.1.1.1慢速开始：为使机器平稳启动、合模应以慢速开始。 4.1.1.2快速到位：动模板在合模油缸推动下快速运动，以缩短工作周期。 4.1.1.3低压保护：油缸低压低速运动，以保护模具安全。对于三板模或有斜顶、铲机 结构的模具，动、定模接触时应适当降低速度和压力。 4.1.1.4高压合模：以所需的合模力锁紧模具。应选用最低而又不使成品产生毛边的合 模力，既能提高效率又能延长机器模具寿命。 4.1.2开模参数的设定。开模一般分为三段。 4.1.2.1慢速开模：为不使产品撕裂、变形，应以慢速开模开始。 4.1.2.2快速到位：模具一经打开，应转为快速开模到位，以缩短工作周期。但对于三 板模具、有斜顶滑块的模具，在动、定模分离时应适当设定速度和压力，减轻 对模具和机器的冲击和降低噪音。 4.1.2.3慢速终止：将到终点时，为防止惯性产生冲击，应由中速转为慢速终止。 4.1.3顶出和顶退参数的设置。要注意提高生产效率、保护模具和降低噪音。 4.1.3.1顶出应选用能使模具顶出机构正稳运动的最高速度。必须保证产品不能出现变 形、白化、撕裂等顶出动作导致的缺陷。 4.1.3.2顶退应选用能使顶出机构平稳复位的较低压力和较高速度。
高分子材料加工工艺复习题及答案 一、选择 1.由图形-非牛顿流体的应力-应变关系，可得出结论是（ABC ） A.剪应力和剪切速率间通常不呈比例关系； B.剪切粘度对剪切作用有依赖性； C.非牛顿性是粘性和弹性行为的综合； D.流动过程中只包含着不可逆形变 2.硫化时间以过氧化物耗尽为止来决定，一般可取预订温度下半衰期的（B）倍的时间。 A1-4 B.5-10 C.11-15 D.16-20 3. 流动中包括下述四种主要形式( ABCD ) A正流B逆流 C.横流 D.漏流 4. 天然胶采用开放式炼胶机混炼时，辊温50-60℃、用密炼机时采用一段法； 丁苯胶用密炼机混炼采用；氯丁胶采用开放式炼胶机混炼时，辊温40-50℃、用密炼机时采用；( D ) A 一段法；一段法 B 一段法；二段法 C 二段法；一段法 D 二段法；二段法 5. 氯丁胶采用（）为硫化剂。（ D ） A 氧化铜B氧化铁 C 氧化铝D氧化锌 1、聚合物在加工过程中的形变都是在（A ）和（C ）共同作用下，大分子( D )和( B ) 的结果。 A温度B进行重排C外力D 形变 4、聚合物分子量对材料热性能、加工性能的影响，下列叙述正确的是（B ） Ａ、软化温度降低Ｂ、成型收缩率降低Ｃ、粘度下降Ｄ、加工温度降低 5、同时改进塑料的流动性，减少或避免对设备的粘附，提高制品的表面光洁度助剂是（A ） A 润滑剂B增塑剂C 防老剂D偶联剂 2、下列是常用的硫化介质的有哪些（ABD） A饱和蒸汽B过热水C冷水D热空气 橡胶配方种类有哪些（BCD） A结构配方B基础配方C性能配方D生产配方 4、下列属于注射过程的是（ABCD） A脱模B塑化C注射D冷却 5、下列不属于单螺杆挤出机的基本结构的是（C） A传动部分B加料装置 C 切割装置D机头和口模 1、下面聚合物中拉伸变稀现象的聚合物有：( AB ) A.PP B.PE C. LDPE D.PS
材料成型加工与工艺学-习题解答(9-10- 11)
第八章注射成型 2.塑料挤出机螺杆与移动螺杆式注射机的螺杆在结构特点和各自的成型作用上有何异同? (p278)注射螺杆与挤出螺杆在结构上有何区别: (a)注射螺杆长径比较小，约在10~15之间。 (b)注射螺杆压缩比较小，约在2~5之间。 (c) 注射螺杆均化段长度较短，但螺槽深度较深，以提高生产率。为了提高塑化量，加料段较长，约为螺杆长度的一半。 (d)注射螺杆的头部呈尖头形，与喷嘴能有很好的吻合，以防止物料残存在料筒端部而引起降解。 (p221)挤出机螺杆成型作用是对物料的输送、传热塑化塑料及混合均化物料。 移动螺杆式注射机的螺杆成型作用是对塑料输送、压实、塑化及传递注射压力。是间歇式操作过程，它对塑料的塑化能力、操作时的压力稳定以及操作连续性等要求没有挤出螺杆严格。 3.请从加热效率出发，分析柱塞是注射机上必须使用分流梭的原因? (p278)分流梭的作用是将料筒内流经该处的物料成为薄层，使塑料流体产生分流和收敛流动，以缩短传热导程。既加快了热传导，也有利于减少或避免塑料过热而引起热分解现象。同时塑料熔体分流后，在分流梭与料筒间隙中流速增加，剪切速度增大，从而产生较大的摩擦热，料温升高，黏度下降，使塑料进一步的混合塑化，有效提高柱塞式注射机的生产量及制品质量。
6.试分析注射成型中物料温度和注射压力之间的关系，并绘制成型区域示意图。 (p298) 料温高时注射压力减小；反之，所需的注射压力加大。 8.试述晶态聚合物注射成型时温度(包括料温和模温)对其结晶性能和力学性能的影响。 (p297)结晶性塑料注射入模具后，将发生向转变，冷却速率将影响塑料的结晶速率。缓冷，即模温高，结晶速率大，有利结晶，能提高制品的密度和结晶度，制品成型收缩性较大，刚度大，大多数力学性能较高，但伸长率和充及强度下降。反过来，骤冷所得制品的结晶度下降，韧性较好。但在骤冷的时不利大分子的松弛过程，分子取向作用和内应力较大。中速冷塑料的结晶和曲性较适中，是用得最多的条件。实际生产中用何种冷却速度，还应按具体的塑料性质和制品的使用性能要求来决定。例如对于结晶速率较小的PET塑料，要求提高其结晶度就应选用较高的模温。
（塑料橡胶材料）第章塑料注塑成型工艺
第4章塑料注塑成型工艺 4.1注射工艺参数选择 试模目的之一是为正式生产寻找最佳的成型工艺条件，因此试模的工艺选择应该严格遵守注射工艺规程，按正常的生产条件试模，这样才会使模具中存在的问题得到充分暴露，试模结果对修模才有指导作用。工艺参数选择主要是温度、压力和时间的选择。首次选择各个工艺参数时可以根据经验值、一般成型理论提供的参考值或设计时的CAE模拟软件的给定值。 4.1.1温度 注射成型过程需要控制的有料筒温度、模具温度、喷嘴温度等。料筒和喷嘴温度决定熔体温度。 料筒温度的分布原则时从加料口到喷嘴由低到高的，这样能使塑料逐步塑化。料筒温度的选择与塑料特性的关系最大。每一种塑料有不同的流动温度（）或熔点（），对非结晶塑料，料筒末端最高温度应高于；对结晶型塑料，料筒末端最高温度应高于，但它们都必须低于各自的分解温度，即料筒末端最高温度范围在～之间。对于～区间狭窄或热敏性易分解的塑料，料筒最高温度应偏低，比稍高即可；反之，对于～区间较宽或热稳定性较好的塑料，则可高些，即比高的多，因为这样有利于成型和提高生产效率。 喷嘴温度通常应略低于料筒的最高温度，这样可以防止熔体在喷嘴处“流涎”，对热敏性塑料还可以避免喷嘴处因高速摩擦热带来过度的温升而导致分解现象。 此外，料筒和喷嘴的温度选择，还应考虑高聚物的平均分子量及其分布，塑料配方的组成、制品的形状及其厚薄、注射机的种类，以及其他工艺条件等因素，综合考虑，以便确定最佳的数值。 模具温度对制品的外观质量内在的性能影响很大，同时也影响注射成
型的劳动效率。 热塑性塑料注射时，模具温度应低于料温，它是冷却定型过程。 模具温度的高低取决于塑料的特性（结晶与否）、制品的结构于尺寸、制品性能要求以及其他工艺条件。 无定型塑料熔体注入模腔后，不发生相转变，主要影响熔体粘度，影响充模速度。在顺利充模情况下，模温低可提高生产率。但对那些高粘度塑料，应采用较高模温，这样可调整制品冷却速率，以防止制品内外层温差过大而产生的凹痕、内应力和裂纹等缺陷。 结晶型塑料注入模腔后，随着温度下降会出现结晶，结晶速度和结晶构型又决定于模温。模温高、冷却慢，结晶度大，结晶完善，制品硬度大；反之，则结晶度低，制品较柔韧。某些结晶型塑料如聚烯烃类，其玻璃化温度较低，不宜采用高模温，因为会出现后结晶现象，从而引起制品的后收缩和性能变化。 厚壁塑件的内外冷却速度应尽可能一致，以防止因内外温差过大造成内应力及凹痕和缝隙，所以模温要高些。 4.1.2压力 注射过程的压力包括塑料塑化压力和注射压力，它们关系到塑料的塑化和模塑成型的质量。 塑化压力即背压。采用螺杆式注射机成型时，螺杆转动后退加料时熔体在螺杆头部所收到的压力称塑化压力，其大小可以通过液压系统中的溢流阀来调整。 注射过程塑化压力的大小是随螺杆的设计、注射机的种类及塑料的特性的不同而异的。如果这些情况和螺杆的转速都不变，若增大塑化压力会提高熔体的温度，但会减小塑化的能力，塑料塑化比较充分，熔体密度增大、有利于低分子的排除和提高塑化质量。 塑化压力的高低还与喷嘴种类及注射成型时加料的方式有关。一般操作中，塑化压力的大小应在保证制品质量的前提下越低越好，其具体数值随塑料品种而异。 注射压力即熔体注射入模的压力，以柱塞或螺杆头部对熔体塑料所施加的压力表示。 式中
成型工艺流程及条件介绍第一節成型工艺 1.成型工艺参数类型 (1). 注塑参数 a.注射量 b.计量行程 c.余料量 d.防诞量 e.螺杆转速 f.塑化量 g.预塑背压 h.注射压力和保压压力 i.注射速度 (2)合模参数 a.合模力 b.合模速度
c.合模行程. d.开模力 e.开模速度 f.开模行程 g.顶出压力 h.顶出速度 i.顶出行程 2.温控参数 a.烘料温度 b.料向与喷嘴温度 c.模具温度 d.油温 3.成型周期 a.循环周期 b.冷却时间 c.注射时间
d.保压时间 e.塑化时间 f.顶出及停留时间 g.低压保护时间 成型工艺参数的设定须根据产品的不同设置. 第二节成型条件设定 按成型步骤:可分为开锁模,加热,射出,顶出四个过程. 开锁模条件: 快速段中速度 低压高压速度 锁模条件设定: 1锁模一般分: 快速→中速→低压→高压 2.快锁模一般按模具情况分,如果是平面二板模具,快速锁模段可用较快速度,甚至于用到特快,当用到一般快速时,速度设到55-75%,完全平面模可设定到
80-90%,如果用到特快就只能设定在45-55%,压力则可设定 于50-75%,位置段视产品的深浅(或长短)不同,一般是开模 宽度的1/3. 3.中速段,在快速段结束后即转换成中速,中速的位置一般 是到模板(包括三板模,二板模)合在一块为止,具体长度应 视模板板间隔,速度一般设置在30%-50%间,压力则是 20%-45%间. 4.低压设定,低速设定一般是在模板接触的一瞬间,具体位 置就设在机台显示屏显示的一瞬间的数字为准,这个数字一般是以这点为标准,,即于此点则起不了高压,高于此点则大,轻易起高压.设定的速度一般是15%-25%,视乎不同机种而定,压力一般设定于1-2%,有些机则可设于5-15%,也是视乎不同机种不同. 5.高压设定,按一般机台而言,高压位置机台在出厂时都已 作了设定,相对来讲,是不可以随便更改的,比如震雄机在 50P.速度相对低压略高,大约在30-35%左右,而压力则视乎 模具而定,可在55-85%中取,比如完全平面之新模,模具排气良好,甚至于设在55%即可,如果是滑块较多,原来生产时毛 边也较多,甚至于可设在90%还略显不足. 加热工艺条件设定

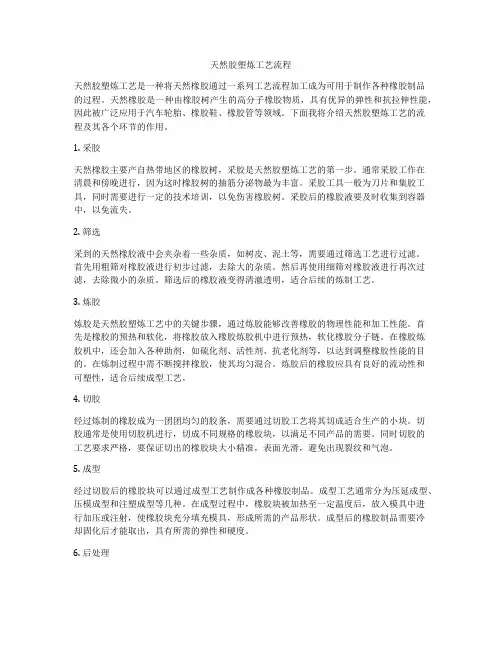

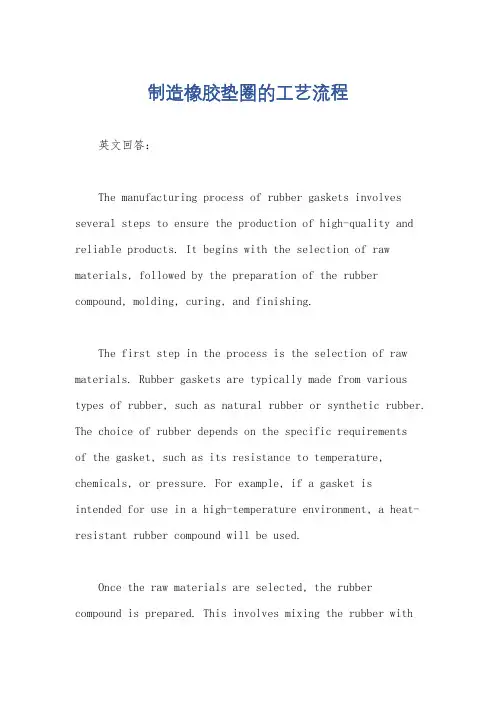

橡胶生产技术工艺 1 综述 橡胶制品的主要原料是生胶、各种配合剂、以及作为骨架材料的纤维和金属材料，橡胶制品的基本生产工艺过程包括塑炼、混炼、压延、压出、成型、硫化 6 个基本工序。橡胶的加工工艺过程主要是解决塑性和弹性矛盾的过程，通过 各种加工手段，使得弹性的橡胶变成具有塑性的塑炼胶，在加入各种配合剂制 成半成品，然后通过硫化是具有塑性的半成品又变成弹性高、物理机械性能好 的橡胶制品。 2 橡胶加工工艺 2.1 塑炼工艺 生胶塑炼是通过机械应力、热、氧或加入某些化学试剂等方法，使生胶由强韧的弹性状态转变为柔软、便于加工的塑性状态的过程。生胶塑炼的目的是降低它的弹性，增加可塑性，并获得适当的流动性，以满足混炼、亚衍、压出、成型、硫化以及胶浆制造、海绵胶制造等各种加工工艺过程的要求。掌握好适当的塑炼可塑度，对橡胶制品的加工和成品质量是至关重要的。在满足加工工艺要求的前提下应尽可能降低可塑度。随着恒粘度橡胶、低粘度橡胶的出现，有的橡胶已经不需要塑炼而直接进行混炼。在橡胶工业中，最常用的塑炼方法有机械塑炼法和化学塑炼法。机械塑炼法所用的主要设备是开放式炼胶机、密闭式炼胶机和螺杆塑炼机。化学塑炼法是在机械塑炼过程中加入化学药品来提高塑炼效果的方法。开炼机塑炼时温度一般在80℃以下，属于低温机械混炼方法。密炼机和螺杆混炼机的排胶温度在120℃以上，甚至高达160-180℃，属于高温机械混炼。生胶在混炼之前需要预先经过烘胶、切胶、选胶和破胶等处理才能塑炼。几种胶的塑炼特性：天然橡胶用开炼机塑炼时，辊筒温度为30-40℃，时间约为15-20min；采用密炼机塑炼当温度达到120℃以上时，时间约为3- 5min。丁苯橡胶的门尼粘度多在35-60 之间，因此，丁苯橡胶也可不用塑炼，但是经过塑炼后可以提高配合机的分散性顺丁橡胶具有冷流性，缺乏塑炼效果。顺丁胶的门尼粘度较低，可不用塑炼。氯丁橡胶得塑性大，塑炼前可薄通3-5次，薄通温度在30-40℃。乙丙橡胶的分子主链是饱和结构，塑炼难以引起分子的裂解，因此要选择门尼粘度低的品种而不用塑炼。丁腈橡胶可塑度小，韧性大，塑炼时生热大。开炼时要采用低温40℃以下、小辊距、低容量以及分段塑炼，这样可以收到较好的效果。 2.2 混炼工艺
创作编号： GB8878185555334563BT9125XW 创作者：凤呜大王* 注塑成型工艺流程及工艺参数 塑件的注塑成型工艺过程主要包括填充——保压——冷却——脱模等4个阶段，这4个阶段直接决定着制品的成型质量，而且这4个阶段是一个完整的连续过程。 1、填充阶段 填充是整个注塑循环过程中的第一步，时间从模具闭合开始注塑算起，到模具型腔填充到大约95%为止。理论上，填充时间越短，成型效率越高，但是实际中，成型时间或者注塑速度要受到很多条件的制约。 高速填充。如图1-2所示，高速填充时剪切率较高，塑料由于剪切变稀的作用而存在粘度下降的情形，使整体流动阻力降低；局部的粘滞加热影响也会使固化层厚度变薄。因此在流动控制阶段，填充行为往往取决于待填充的体积大小。即在流动控制阶段，由于高速填充，熔体的剪切变稀效果往往很大，而薄壁的冷却作用并不明显，于是速率的效用占了上风。λ 低速填充。如图1-3所示，热传导控制低速填充时，剪切率较低，局部粘度较高，流动阻力较大。由于热塑料补充速率较慢，流动较为缓慢，使热传导效应较为明显，热量迅速为冷模壁带走。加上较少量的粘滞加热现象，固化层厚度较厚，又进一步增加壁部较薄处的流动阻力。λ 由于喷泉流动的原因，在流动波前面的塑料高分子链排向几乎平行流动波前。因此两股塑料熔胶在交汇时，接触面的高分子链互相平行；加上两股熔胶性质各异（在模腔中滞留时间不同，温度、压力也不同），造成熔胶交汇区域在微观上结构强度较差。在光线下将零件摆放适当的角度用肉眼观察，可以发现有明显的接合线产生，这就是熔接痕的形成机理。熔接痕不仅影响塑件外观，同时由于微观结构的松散，易造成应力集中，从而使得该部分的强度降低而发生断裂。 一般而言，在高温区产生熔接的熔接痕强度较佳，因为高温情形下，高分子链活动性较佳，可以互相穿透缠绕，此外高温度区域两股熔体的温度较为接近，熔体的热性质几乎相同，增加了熔接区域的强度；反之在低温区域，熔接强度较差。 2、保压阶段 保压阶段的作用是持续施加压力，压实熔体，增加塑料密度（增密），以补偿塑料的收缩行为。在保压过程中，由于模腔中已经填满塑料，背压较高。在保压压实过程中，注塑机螺杆仅能慢慢地向前作微小移动，塑料的流动速度也较为缓慢，这时的流动称作保压流动。由于在保压阶段，塑料受模壁冷却固化加快，熔体粘度增加也很快，因此模具型腔内的阻力很大。在保压的后期，材料密度持续增大，塑件也逐渐成
液体硅橡胶(LSR)注射成型工艺的设计 在过去的三到五年里，热固性液体硅橡胶（LSR）的注塑技术得到了快速的发展。LSR的注塑设计与刚性工程热塑料有着重要的差别，这主要是因为这两种橡胶的物理性质，如低粘度，流变学性质（快速固化），剪切变稀性质，以及较高的热膨胀系数等区别较大。 由于LSR的粘度较低，因此它在注射成型过程中，即使在注射压力较低的情况下，填充流速也可以较快，但是为了避免空气滞留，对模具通风的要求更加严格。总的来说，现代LSR的快速硫化的循环时间更短（某些情况下循环时间不到20秒），为了充分利用这一特性，加工机械、注射成型机以及部件转移系统等必须相互配合，作为一个高度集成的整体运作。 冷流道成型 现代冷流道体系充分利用了LSR剪切变稀的性质，真正达到了无浪费，无毛边成型。在过去的三到五年里，冷流道模塑在制造业中的优势地位急速上升，并导致橡胶产品的产量增加、废品减少、劳动成本降低等良好的势头。 LSR不会在模具中收缩，这一点和热塑性塑料类似。但是由于膨胀系数较高，加热时会发生膨胀，冷却时却仅有微小的收缩。因此，部件通常不能在模具中保持准确的侧边距，只有在表面积较大的空腔中才可以保持。 与热流道模塑相似，在冷流道加工中，热固LSR应保持较低温度和可流动性，以确保没有物料的损失。这种加工方法最适用于在清洁的室内环境中生产大小、结构相似的大体积部件。理想模型是在人为因素影响最小的设备中昼夜不停的运转，并逐步增大运转周期（日或周）。 目前所用的冷流道设备有两种基本类型，即闭合系统和开放系统，它们各有优缺点。注射循环中，闭合系统在每一个管道中都采用“开动销”或“针形阀”来控制LSR橡胶的流量。而开口系统则根据注射压力的大小，利用“收缩嘴”和阀门来控制物料的流量。 与开口系统相比较，闭合系统最典型的特点是在较低的注射压力下进行注塑。设备中可调控的“节流口”可以对不平衡的分流道以及物料的不同剪切变稀性能进行微调。缺点是对某些给定大小的部件和模具，设备需作额外的调整。 开放系统利用通过喷嘴或者阀门的高剪切速率，在注射压力降低时，进行截流。一般情况下，开放系统的空腔填充时间要比闭合系统稍微短一些。开放系统由于分流道和喷嘴较小，空腔密度较高。分流道则要求自然平衡，并与物料本身的流变性能严格匹配。因为开放系统的流道尺寸较小，所以通常不用可调“节流口”，只需普通阀门就可以很好的控制流量，并获得最佳的压力点。 分模线 设计液体硅橡胶注射成型模具时，首先要考虑分模线的位置，因为分模线内部需设置一些通道，利用这些通道完成通风任务，通风孔必须设置在注射物料最后到达的模具末端。预先考虑以上因素，有助于避免空气的夹带和焊接线边缝强度的损失。
华侨大学 课程名称：增强增韧尼龙66汽车专用料姓名：彭儒 学号：9 专业：08高分子二班 任课教师：钱浩
前言： 尼龙是结晶型塑料，品种颇多，已达到130多种，应用于注塑加工的有尼龙6、尼龙66、尼龙610、尼龙1010以及共聚性尼龙、超韧性尼龙、玻璃纤维增强尼龙、矿物增强尼龙等等。世界市场中，应用量最大的是尼龙66。 尼龙最早在1889年首先由Gabriel和Maass 两人合成制得，但系统的研究并最终实现工业化实在1929年，由美国杜邦公司的Carothers着手进行的。1931年Carothers申请了第一篇尼龙专利，1935年首先制得尼龙66，1939年实现工业化。 尼龙66的应用领域一般在汽车、电子电器、化工设备、机械设备等方面。从最终用途看，汽车行业消耗的尼龙66占第一位，电子电器占第二位。大约有88%的尼龙66通过注射成型加工成各种制件，约12%的尼龙66则通过挤出、吹塑等成型加工成相应的制品。 由于尼龙66优良的耐热性、耐化学药品性、强度和加工方便等，因而在汽车工业得到了大量应用，目前几乎已能用于汽车的所有部位，如发动机部位，电器部位和车体部位。发动机部位包括进气系统和燃油系统，如发动机气缸盖罩、节气门、空气滤清器机器外壳，车用空气喇叭、车用空调软管、冷却风扇及其外壳、进水管、刹车油罐及灌盖，等等。车体部位零部件有：汽车挡泥板、后视镜架、保险杠、仪表盘、行李架、车门手柄、雨刷支架、安全带扣搭、车内各种装饰件等等。车内电器方面如电控门窗、连接器、保鲜盒、电缆扎线等。 工艺特点：
⑴吸水性尼龙66较易吸湿，如果长时间暴露在空气下，会吸收大气中的水分。吸水后会发生体积膨胀，影响制品的尺寸精度，如在注塑前吸收过量的水分时，其制作的外国外观和力学性质都会受损。 ⑵结晶性尼龙66为结晶性高聚物，一般在20%~30%之间。结晶度的高低与性能有关，结晶度高，拉伸强度、耐磨性、硬度、润滑性等性能有所提高，热膨胀系数和吸水性趋于下降。 ⑶热稳定性在熔点以上温度，约254℃，水分子会与尼龙66发生化学反应，使聚合物水解或裂解，使尼龙66变色，树脂分子量及其韧性相对减弱，流动性增大，不单带来加工上的困难，而且会对制品性能造成损害。注塑时喷嘴流涎，制件飞边严重。聚合物裂解产生的气体和从空气中吸收的水分，共同夹击制件，轻则在表面形成不光洁、银丝、斑纹、微孔、气泡，重则反生熔体膨胀无法成型或成型后机械强度下降。最后，经过这种水解裂解的尼龙，其性能完全不可还原，即使重新干燥也不能再次使用。 干燥好的原料如果随便在空气中露置，会迅速在空气中吸收水分而使干燥效果丧失殆尽。即使在加盖的机台料斗内，存放的时间也不宜太长，一般雨天不超过1h，晴天限制在3h之内。 尼龙66熔融温度虽然高，但当达到熔点后，其粘度远较一般热塑性塑料如聚苯乙烯等低很多，故成型时流动性不成问题，尼龙66的流变特性是剪切速率增加时其表观粘度下降不突出，加之熔融温度范围较窄，在3~5℃之间，所以高的料温无疑是顺利冲模的保证，而不在乎高的注射速度和压力。 ⑷流动性尼龙66熔体的粘度低，流动性大，容易冲模成型，对薄壁制品更是如此，而且制品在模内能迅速固化，模塑周期短。
注射成型LSR的最新进展 在这一制品中，，用作滤 图1热塑性塑料/LSR包覆成型的一个应用是水龙头滤网 包覆成型的一个应用是水龙头滤网。。在这一制品中 网的LSR被包覆成型到尼龙66上 得益于材料、设备和工艺的改进与革新，液态硅橡胶（LSR）逐渐摆脱了小众需求的现状，扩大了应用领域。其中，大型、微型和发泡制品，以及多色或多材料的组合是LSR应用的新领域。 液态硅橡胶(LSR)对于注塑加工商的商业机会的拓宽，要归功于更新的成型工艺，如发泡、多色或者多硬度注射，以及热塑性塑料/热固性塑料包覆技术的涌现。材料、设备和模具的改进增加了产品的多功能性，提高了产品质量，降低了注塑加工商准入的门槛。
今天的LSR注塑加工商拥有更多的原材料选择、更大的模具选择余地以及更好的工艺技术，不但可以成型小至数千分之一g的制品，而且也能够加工32kg以上的巨大产品。 材料、模具和加工设备供应商表示，在过去的几年里，对LSR感兴趣的人逐渐增加。“一些塑料公司对此感兴趣，一些新公司也希望开拓他们的业务，同时医疗领域的加工商也更多地加入进来。”Roembke Mfg.&Design模具公司副总裁Greg Roembke说。“我们发现,汽车工业已开始应用LSR。也许传统的硅橡胶在汽车工业中的应用已达到了极致，下一步需要从LSR获得更多的东西。”他补充说。 图2LSR的双注射包覆成型通常在一个成型单元内完成， 而LSR和热塑性塑料则分别在不同的注射机上成型 LSR注塑加工商表示，他们已经从高温硅橡胶(HCR)、EPDM、乳胶、天然橡胶、TPE、PVC甚至陶瓷的应用领域中抢占了一些市场。Momentive Performance Materials（前GE Silicones）的弹性体和RTV总经理Bill French说，由于LSR惰性、耐热且耐化学品，因此可用于生产奶嘴和奶头、医用装置阀门或密封条、医疗植入体、医用手套和汽车密封条
注射成型工艺过程—注射成型过程 各种注塑机完成注射成型的动作程序可能不完全相同,但其成型的基本过程还就是相同的。现以螺杆式注塑机为例予以说明。从料斗落入料筒中的塑料,随着螺杆的转动沿着螺杆向前输送。在这一输送过程中,物料被逐渐压实,物料中的气体由加料口排除。 在料筒外加热与螺杆剪切热的作用下,物料实现其物理状态的变化,最后呈黏流态,并建立起一定的压力。当螺杆头部的熔料压力达到能克服注射油缸活塞退回时的阻力(所谓背压)时,螺杆便开始向后退,进行所谓计量。与此同时,料筒前端与螺杆头部熔料逐渐增多,当达到所需要的注射量时(即螺杆退回到一定位置时),计量装置撞击限位开关,螺杆即停止转动与后退。至此,预塑完毕。同时,合模油缸中的压力油推动合模机构动作,移动模板使模具闭合。继而,注射座前移,注射油缸充入压力油,使油缸活塞带动螺杆按要求的压力与速度将熔料注入到模腔内。当熔料充满模腔后,螺杆仍对熔料保持一定的压力,即所谓进行保压,以防止模腔中熔料的反流,并向模腔内补充因制品冷却收缩所需要的物料。模腔中的熔料经过冷却,由黏流态回复到玻璃态,从而定型,获得一定的尺寸精度与表面粗糙度。当完全冷却定型后,模具打开,在顶出机构的作用下,将制件脱出,从而完成一个注射成型过程,参瞧下图。
图注射成型过程 1—合模注射;2—保压;3—螺杆预塑、制品顶出 按照习惯,我们把一个注射成型过程称为一个工作循环,而该循环由合模算起,为了明了起见,我们用下面工艺流程图表示。 合模→注射→保压(螺杆预塑)→冷却→开模→顶出制品→合模 注射成型过程包括加料、加热塑化、闭模、加压注射、保压、冷却定型、启模、制件取出等工序。其中,加热塑化、加压射、冷却定型就是注射过程中三个基本步骤。 ①加料。每次加料量应尽量保持一定,以保证塑化均匀一致,减少注射成型压力传递的波动。 ②塑化。塑料在进入模腔之前要达到规定的成型温度,提供足够数量
龙源期刊网 https://www.doczj.com/doc/3a12161454.html, 橡胶注射成型技术工艺研究及趋势 作者：孙威 来源：《科技与创新》2016年第22期 摘要：随着我国经济的发展，橡胶注射成型技术已经得到了广泛的应用。橡胶注射成型 技术不仅能够实现橡胶制品的机械化、自动化生产，还能够降低劳动强度，从而有效提高橡胶模压制品的生产效率。所以从橡胶注射成型技术的4个方面阐述了橡胶注射成型技术的发展趋势。 关键词：橡胶；注射成型；机械；供料 中图分类号：TQ330.6+6 文献标识码：A DOI：10.15913/https://www.doczj.com/doc/3a12161454.html,ki.kjycx.2016.22.028 随着我国制造业的发展，橡胶模制品行业的发展也越来越迅速，并且传统的橡胶注射成型技术已经被新型的橡胶注射成型技术所替代。虽然新型的橡胶注射成型技术的投资成本较高，但是其生产效率和生产质量远高于传统的橡胶注射成型技术。可见，橡胶注射成型技术的发展是十分迅速的。 1 机械 橡胶注射成型技术包括机械、供料、材料和模具4个部分。机械是实现橡胶注射成型生产自动化的关键。就目前来看，橡胶注射成型机械应该具备能够自动控制精确度，进行无胶边成型操作的能力。这样不仅能够省去二次处理步骤，减少工作量，还能够有效缩短成品生产时间。另外，橡胶注射成型机械还应该能够脱模、嵌件、组装，这样才能减少人力投入成本，提高企业经济效益。 从热塑性和热固性弹性体注射成型行业的发展来看，目前很多工程师都是利用热塑性技术来实现橡胶注射成型的。橡胶模制品加工商已经在慢慢实现模压法向卧式注射机法。虽然卧式注射机法会增加成型操作的烦琐度，但是它能够实现脱模系统的自动化，推动橡胶注射成型技术的自动化发展。例如卧式机械中的单立轴刷除系统、简单单轴系统、线形关节型机械手都能够实现复杂制品的自动脱模。同时，卧式机械还能够降低供料难度。总的来说，卧式注射机是一种经济、高效的成型机械。除此之外，为了解决热固性弹性体在成型过程中出现残余物的问题，热固性行业还研发了一种集成涂刷式系统的成型机械。所谓“涂刷系统”，是指对模具进行定期涂刷，并保持擦刷力值不变。 为了提高成型机械的脱模效率，也可以利用自动喷雾系统、涂刷系统实现脱销的程序化控制。其具体做法是：将自动喷雾系统内置在涂刷系统结合部位，使自动喷雾系统能够将脱模机涂于模枪表面。尤其是我国模具设计的发展，立式注塑机、欧式注塑机、角式注塑机等成型机械的发展也越来越快。
塑料注射成型工艺中成型零部件 摘要随着塑料制品在日常生活中的广泛利用，人们对塑料制品的质量与数量要求日趋提高，而国内塑料制造行业所掌握的技术普遍相对落后，要提高我国塑料行业的整体竞争力，对成型模具的研究与改进是必须的。实际上塑料注射所用的模具（简称注射模一一实现注射成型工艺的重要工艺装备）成型技术已成为衡量一个国家塑料制造水平的重要标志之一。本文介绍了几种塑料成型工艺中重要模具的特点，并对不同种类凹模凸模的结构和使用条件进行探究。 关键词塑料成型；注塑机；凹模；凸模 中图分类号TS91 文献标识码A 文章编号1674-6708 （2016 ）162-0149-02 注射成型（注塑）是一种将已经在加热料筒中预先均匀塑化的热固性或热塑性材料，高速推挤到闭合模具的模腔中用以成型工业产品的生产方法。产品通常使用橡胶注塑和塑料注塑。注塑方法又可分注塑成型模压法和压铸法。注射成型机（简称注射机或注塑机）是一种常用的塑料成型设备，它利用塑料成型模具将热塑性塑料制成各种形状的塑料制品。近年来，注射成型也成功地用于成型某些热固性塑料。 我国的注塑机从无到有，从单一品种到多品种，已经有
了长足的发展。但相比于其他如德国等制造工艺技术发达的 国家，我国的塑料工业还处于初级发展阶段，所以注塑成型 在我国的高分子材料发展进程中有着广阔的前景。同时随着塑料制品在日常社会中得到广泛利用，塑料注射成型所用的模具（简称注射模，它是实现注射成型工艺的重要工艺装备）技术已成为衡量一个国家制造水平的重要标志之一。 注射模的基本组成： 1）成型零部件； 2）浇注系统：浇注系统是指注塑机喷嘴将塑料喷出后，流体到达模具型腔前所流经的通道； 3）导向机构：导向机构是用于保证动、定模合模时准确对合； 4）支承零部件：支承零部件是指起支持作用的零部件轴承，常与导向机构组合构成模架； 5）推出机构：推出机构是将模具中已经完成成型后的塑件及浇注系统中的凝料推出模具的装置； 6）侧向分型与抽芯机构：该机构将成型孔、凹穴或凸台的型芯或瓣合模块从塑件上脱开或抽出，合模时又将其复位； 7）温度调节系统：满足注射工艺对模温的要求； 8）排气系统：将型腔内的气体排出模外。 其中，成型零部件是指直接与塑料接触或部分接触，并决定塑件形状、尺寸、表面质量的零件，它们是模具的核心 零件。包括型腔、型芯、螺纹型芯、螺纹型环、镶件等。
液态硅橡胶注塑成型工艺解读 硅胶在市场上的运用因其不会释放有毒物质且触感柔软舒适，能耐高温及低温(-60c~+300c) 良好物化性而被广泛运用，很少有他种聚合物可与它匹敌。强而有力的弹性体，且更胜过橡胶的密封性，优异的电绝缘性及对化学品、燃料、油、水的抵抗力，可应付不良环境之良好材料。工业上如: 油封、键盘按键、电器绝缘料、汽车另件，生活用品如: 奶嘴、人工导管、呼吸器、蛙镜、皮鞋球鞋内垫、食品容器……等，硅胶可区分固态及液态，前者加工方式以热压移转，后者原料则以射出成型为主，液态在设备投资及原料成本上虽较高，但其生产速度快，加工程度低及废料少等因素来观察，利用液态硅胶射出成型，在追求精准、速度、自动化的注塑生产工业，必定是未来导向趋势。 从注塑机厂家的角度来看，发展LSR射出成型机也是很有前景的，LSR射出成型机在机器配备上和一般塑料射出成型机最大的不同在于供料系统，其余针对材料的特性改变料管、螺杆、模具及控制系统的设计，这对当前国内注塑机制造厂而言是另一项拓展商机及机器附加价值的方式，目前普通注塑机市场竞争已趋白热化，相当激烈。展望未来市场及顾客需求，发展硅胶射出成型专用机，是另辟蹊径的好途径。 液态硅胶(Liquid Silicone Rubber)，分为A胶与B胶，利用定量装置控制两者为1:1之比例，再透过静态混合器(Static Mixer)予以充份混合，注入射出料管后再进行射出成型生产。 将液态硅胶射入热浇道模具，制作硅胶制品，可达到一次成型)无废料及可自动化等优点。 在过去的三到五年里，热固性液体硅橡胶(LSR)的注塑技术得到了快速的发展。LSR的注塑设计与刚性工程热塑料有着重要的差别，这主要是因为这两种橡胶
