运算放大器积分电路图
原理图1

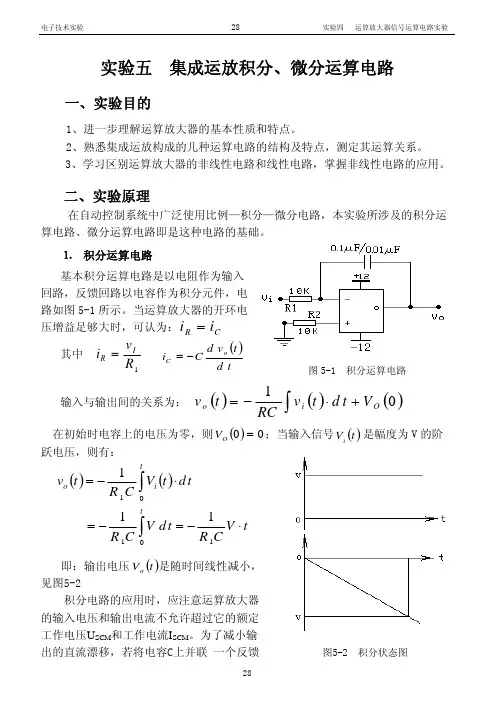

积分运算电路的分析方法与加法电路差不多，反相积分运算电路如图1所
示。根据虚地有, 于是 由此可见，输出电压为输入电压对时间的积分，负号表明输出电压和输入电压在相位上是相反的。
当输入信号是阶跃直流电压U I时，电容将以近似恒流的方式进行充电，输出
电压与时间成线性关系。即
例：在图1的积分器的输入端加入图2中给定输入波形，画出在此输入波形作用下积分器的输出波形，电容器上的初始电压为0。积分器的参数R=10kW、C=0.1mF。
图2给出了在阶跃输入和方波输入下积分器的输出波形。画出积分器输出波形，应对应输入波形，分段绘制。例如对于图2(a)阶跃信号未来之前是一段，阶跃信号到来之后是一段。
对图2(a)，当t＜t0时，因输入为０，输出电压等于电容器上的电压，初始值为０；
当t≥t0时，u I = -U I，积分器正向积分，输出电压
要注意，当输入信号在某一个时间段等于零时，参阅图2(b)的1ms~2ms、
3ms~4ms…各段。积分器的输出是不变的，保持前一个时间段的最终数值。因为虚地的原因，当输入为零时，积分电阻 R 两端无电位差，故R中无电流，因此 C 不能放电，故输出电压保持不变。
实际应用积分电路时，由于运放的输入失调电压、输入偏置电流和失调电流的影响，会出现积分误差；此外，积分电容的漏电流也是产生积分误差的原因之一。
(a) 阶跃输入信号(b)方波输入信号
图2 积分器的输入和输出波形
实际的积分电路，应当采用失调电压、偏置电流和失调电流较小的运放，并在同相输入端接入可调平衡电阻；选用泄漏电流小的电容，如薄膜电容、聚苯乙烯电容，可以减少积分电容的漏电流产生的积分误差。
TDA2030集成电路功率放大器设计 一、设计题目集成电路功率放大器 二、给定条件 设计一款额定输出功率为10 ~ 20W的低失真集成电路功率放大器，要求电路简洁，制作方便、性能可靠。性能主要指标： 输出功率：10 ~ 20W（额定功率）； 频率响应：20Hz ~ 100kHz（≤3dB） 谐波失真：≤1％ (10W,30Hz~20kHz）； 输出阻抗：≤0.16Ω; 输入灵敏度：600mV（1000Hz，额定输出时） 三、设计内容 1．根据具体电路图计算电路参数 2．选取元件、识别和测试。包括各类电阻、电容、变压器的数值、质量、电器性能的准确判断、解决大功率放大器散热的问题。 3．了解有关集成电路特点和性能资料情况 4．根据实际机壳大小设计1：1印刷板布线图 5．制作印刷线路板 6．电路板焊接、调试（调试步骤可以参考《模拟电子技术实验指 导书》有关放大器测试过程 7．实训期间必须遵守实训纪律、听从老师安排和注意用电安全。 四、功率放大电路的测试基本内容 注意：将输入电位器调到最大输入的情况。 1．测量输出电压放大倍数A u 测试条件：直流电源电压14v，输入信号1KHｚ 70 mv（振幅值100mv），输出负
载电阻分别为4Ω和8Ω。 2．测量允许的最大输入信号（1KHｚ）和最大不失真输出功率测试条件：①直流电源电压14v，负载电阻分别为4Ω和8Ω。 ②直流电源电压10v，负载电阻为8Ω。 3．测量上、下限截止频率f H 和f L 测试条件：直流电源电压14v，输入信号70mv（振幅值100mv），改变输入信号频率、负载电阻为8Ω。 五、参考资料 TDA2030简介：TDA 2030 是一块性能十分优良的功率放大集成电路，其主要特点是上升速率高、瞬态互调失真小，在目前流行的数十种功率放大集成电路中，规定瞬态互调失真指标的仅有包括TDA 2030 在内的几种。我们知道，瞬态互调失真是决定放大器品质的重要因素，该集成功放的一个重要优点。 TDA2030 集成电路的另一特点是输出功率大，而保护性能以较完善。根据掌握的资料，在各国生产的单片集成电路中，输出功率最大的不过20W，而TDA 2030的输出功率却能达18W，若使用两块电路组成BTL电路，输出功率可增至35W。另一方面，大功率集成块由于所用电源电压高、输出电流大，在使用中稍有不慎往往致使损坏。然而在TDA 2030集成电路中，设计了较为完善的保护电路，一旦输出电流过大或管壳过热，集成块能自动地减流或截止，使自己得到保护（当然这保护是有条件的，我们决不能因为有保护功能而不适当地进行使用）。 TDA2030 集成电路的第三个特点是外围电路简单，使用方便。在现有的各种功率集成电路中，它的管脚属于最少的一类，总共才5端，外型如同塑封大功率管，这就给使用带来不少方便。 TDA2030 在电源电压±14V，负载电阻为4Ω时输出14瓦功率（失真度≤0．5％）；在电源电压±16V，负载电阻为4Ω时输出18瓦功率（失真度≤0．5％）。该电路由于价廉质优，使用方便，并正在越来越广泛地应用于各种款式收录机和高保真立体声设备中。该电路可供低频课程设计选用。 双电源供电BTL音频功率放大器 工作原理:用两块TDA2030 组成如图1所示的BTL功放电路，TDA 2030（1）为同相放大器，输入信号V in通过交流耦合电容C1馈入同相输入端①脚，交流闭环增益为K VC①＝1＋R3 / R2≈R3 / R2≈30dB。R3 同时又使电路构成直流全闭环组态，确保电路直流工作点稳定。TAD 2030（2）为反相放大器，它的输入信号是由TDA 2030（1）输出端的U01经R5、R7分压器衰减后取得的，并经电容C6 后馈给反相输入端②脚，它的交流闭环增益K VC②＝R9 / R7//R5≈R9/R7≈30dB。由R9＝R5，所以TDA 2030（1）与TDA 2030（2）的两个输出信号U01 和U02 应该是幅度相等相位相反的，即： U01≈U in·R3 / R2
参加全国大学生电子设计大赛的同学们加 油了！ 低频功率放大器设计与总结报告 作者：王汉光 一、任务 设计并制作一个低频功率放大器，要求末级功放管采用分立的大功率MOS 晶体管。 二、要求 1．基本要求 （1）当输入正弦信号电压有效值为5mV时，在8Ω电阻负载（一端接地）上，输出功率≥5W，输出波形无明显失真。 （2）通频带为20Hz～20kHz。 （3）输入电阻为600Ω。 （4）输出噪声电压有效值V0N≤5mV。 （5）尽可能提高功率放大器的整机效率。 （6）具有测量并显示低频功率放大器输出功率(正弦信号输入时)、直流电源的供给功率和整机效率的功能，测量精度优于5%。
2. 发挥部分 （1）低频功率放大器通频带扩展为10Hz～50kHz。 （2）在通频带内低频功率放大器失真度小于1%。 （3）在满足输出功率≥5W、通频带为20Hz～20kHz的前提下,尽可能降低输入信号幅度。 （4）设计一个带阻滤波器，阻带频率范围为40～60Hz。在50Hz频率点输出功率衰减≥6dB。 （5）其他。 摘要： 本系统采用了NE5534p作为前级的电压放大电路来给低通功率放大电路提供输入电压，通过低通功率放大电路将功率放大，由双踪示波器对整个系统的输入输出端进行监测，调节可变电阻，使输出波形无明显失真，从而使输出功率达到指定的输出功率要求。输入的频率范围为20Hz~20kHz。 一．概述： 本系统通过信号发生器输入电压为5mV，频率在20Hz~20kHz范围内的信号，对信号进行功率放大，低通功率放大器模块由+/-15V的直流电源提供，通过前级放大电路将输入电压放大，再由低通功率放大电路进行功率放大。在此期间，用示波器监测低通功率放大模块的输入输出端，观察波形是否失真，以及测量最大最小不失真频率。 二．系统工作原理及分析： 此系统由三部分组成，分别为电源模块、前级放大模块、低频功率放大模块。 如图所示：
课程设计报告 学生姓名:张浩学学号：201130903013 7 学 院:电气工程学院 班 级: 电自1116(实验111） 题 目: 模电音频功率放大电路设计 指导教师：张光烈职称: 2013 年 7月 4 日
1、设计题目：音频功率放大电路 2、设计任务目的与要求： 要求：设计并制作用晶体管和集成运算放大器组成的音频功率放大电路，负载为扬声器，阻抗8。 指标：频带宽50HZ～20kHZ，输出波形基本不失真；电路输出功率大于8W；输入灵敏度为100mV，输入阻抗不低于47KΩ。 模电这门课程主要讲了二极管，三极管，几种放大电路，信号运算与处理电路，正弦信号产生电路，直流稳压电源。功率放大器的作用是给音响放大器的负载RL（扬声器）提供一定的输出频率。当负载一定时，希望输出的功率尽可能大，输出的信号的非线性失真尽可能小，效率尽可能高。功率放大器的常见电路形式有OTL电路和OCL电路。有用继承运算放大器和晶体管组成的功率放大器，也有专集成电路功率放大器。本实验设计的是一个OTL功率放大器，该放大器采用复合管无输出耦合电容，并采用单电源供电。主要涉及了放大器的偏置电路克服交越失真，复合管的基本组合提高电路功率，交直流反馈电路，对称电路，并用multism软件对OTL 功率放大器进行仿真实现。根据电路图和给定的原件参数，使用multism 软件模拟电路，并对其进行静态分析，动态分析，显示波形图，计算数据等操作。 3、整体电路设计： ⑴方案比较： ①利用运放芯片 LM1875和各元器件组成音频功率放大电路，有保护电路，电源分别接+30v和-30v并且电源功率至少要50w，输出功率30w。 ②利用运放芯片TDA2030和各元器件组成音频功率放大电路，有保护电路，电源只需接+19v，另一端接地，负载是阻抗为8Ω的扬声器，输出功率大于8w。 通过比较，方案①的输出功率有30w，但其输入要求比较苛刻，添加了实验难度。而方案②的要求不高，并能满足设计要求，所以选取方案②来进行设计。 ⑵整体电路框图：
模拟电路基础知识大全 一、填空题:(每空1分共40分) 1、PN结正偏时(导通),反偏时(截止),所以PN结具有(单向)导电性。 2、漂移电流是(反向)电流,它由(少数)载流子形成,其大小与(温度)有关,而与外加电压(无关)。 3、所谓理想二极管,就是当其正偏时,结电阻为(零),等效成一条直线;当其反偏时,结电阻为(无穷大),等效成断开; 4、三极管是(电流)控制元件,场效应管是(电压)控制元件。 5、三极管具有放大作用外部电压条件是发射结(正偏),集电结(反偏)。 6、当温度升高时,晶体三极管集电极电流Ic(增大),发射结压降(减小)。 7、三极管放大电路共有三种组态分别是(共集电极)、(共发射极)、(共基极)放大电路。 8、为了稳定三极管放大电路的静态工作点,采用(直流)负反馈,为了稳定交流输出电流采用(交流)负反馈。 9、负反馈放大电路和放大倍数AF=(A/1+AF),对于深度负反馈放大电路的放大倍数AF= (1/F )。 10、带有负反馈放大电路的频带宽度BWF=(1+AF)BW,其中BW=(fh-fl ), (1+AF )称为反馈深度。
11、差分放大电路输入端加上大小相等、极性相同的两个信号,称为(共模)信号,而加上大小相等、极性相反的两个信号,称为(差模)信号。 12、为了消除乙类互补功率放大器输出波形的(交越)失真,而采用(甲乙)类互补功率放大器。 13、OCL电路是(双)电源互补功率放大电路; OTL电路是(单)电源互补功率放大电路。 14、共集电极放大电路具有电压放大倍数(近似于1 ),输入电阻(大),输出电阻(小)等特点,所以常用在输入级,输出级或缓冲级。 15、差分放大电路能够抑制(零点)漂移,也称(温度)漂移,所以它广泛应用于(集成)电路中。 16、用待传输的低频信号去改变高频信号的幅度称为(调波),未被调制的高频信号是运载信息的工具,称为(载流信号)。 17、模拟乘法器输出与输入的关系式是U0=(KUxUy ) 1、1、P型半导体中空穴为(多数)载流子,自由电子为(少数)载流子。 2、PN结正偏时(导通),反偏时(截止),所以PN结具有(单向)导电性。 3、反向电流是由(少数)载流子形成,其大小与(温度)有关,而与外加电压(无关)。 4、三极管是(电流)控制元件,场效应管是(电压)控制元件。 5、当温度升高时,三极管的等电极电流I(增大),发射结压降UBE(减小)。
OTL 功率放大器电路设计 一．实验任务： 设计一个OTL 功率放大器，要求输出功率W P O 5.0<,负载电阻Ω=8L R ,输入电压为mV V i 100=. 二．实验电路原理图： 三．参数计算与确定： 1.确定电源电压： 根据输出功率要求，取W P O 4.0=,则 om om O O O I V I V P 2 1*21*===L om R V 2 21
又因为V CC om V 21≈ 则L CC L om O R V R V P 2 28121≈= 得到V R P V L O CC 05996.54.0*8*88=== 考虑到32,R R 上的压降和32,T T 的饱和压降（32,T T 单管的饱和压降通常小于0.3V ），所以取标准电源电压V V CC 15=. 2.确定3,2,R R 32,R R 为射极电流的反馈电阻，主要用来稳定静态工作点，因它们与反馈串联，取值较大会使功耗增加，一般取L R R R )1.0~05.0(32== 所以本实验设计取 Ω==4.032R R 3.选择功率管32T T ， 考虑到功率管有静态电流32,C C I I ,实际损耗要大一些，一般取 mA I I C C 30~2032==,所以本实验取mA I I C C 2032== 所以32T T ，极限参数为： ()()V V V V CC CEO BR CEO BR 632=>= W I V P P P P A R V I I I CQ CC OM C CM CM L CC C CM CM 5.12.062 1 862.0212.0375.08 2622max 232max 232=??+?=+=>=∴=?== >= 所以取W P P CM CM 632== 根据以上参数，选择2T 为TIP41C,3T 为TIP42C,选择18032==ββ的晶体管。 4.确定R R C ,及e R 确定C R : 由于32,T T 管18032==ββ，所以流入32,T T 的基极电流
袁蒁膃蚇腿肀肃功率放大器原理功率放大器原理 图 芃蚆葿艿袂薇蒆要说功率放大器的原理，我们还是先来看看功率放大器的组成：射频功率放大器（RF PA）是各种无线发射机的重要组成部分。在发射机的前级电路中，调制振荡电路所产生的射频信号功率很小，需要经过一系列的放大一缓冲级、中间放大级、末级功率放大级，获得足够的射频功率以后，才能馈送到天线上辐射出去。为了获得足够大的射频输出功率，必须采用射频功率放大器。 射频功率放大器是发送设备的重要组成部分。射频功率放大器的主要技术指标是输出功率与效率。除此之外，输出中的谐波分量还应该尽可能地小，以避免对其他频道产生干扰。 螆肇葿蚄蚆芈羁功率放大器原理 衿蚈膂袆袆膁螁高频功率放大器用于发射机的末级，作用是将高频已调波信号进行功率放大，以满足发送功率的要求，然后经过天线将其辐射到空间，保证在一定区域内的接收机可以接收到满意的信号电平，并且不干扰相邻信道的通信。高频功率放大器是通信系统中发送装置的重要组件。按其工作频带的宽窄划分为窄带高频功率放大器和宽带高频功率放大器两种，窄带高频功率放大器通常以具有选频滤波作用的选频电路作为输出回路，故又称为调谐功率放大器或谐振功率放大器；宽带高频功率放大器的输出电路则是传输线变压器或其他宽带匹配电路，因此又称为非调谐功率放大器。高频功率放大器是一种能量转换器件，它将电源供给的直流能量转换成为高频交流输出。在“低频电子线路” 课程中已知，放大器可以按照电流导通角的不同，将其分为甲、乙、丙三类工作状态。甲类放大器电流的流通角为360o，适用于小信号低功率放大。乙类放大器电流的流通角约等于180o；丙类放大器电流的流通角则小于180o。乙类和丙类都适用于大功率工作。丙类工作状态的输出功率和效率是三种工作状态中最高者。 高频功率放大器大多工作于丙类。但丙类放大器的电流波形失真太大，因而不能用于低频功率放大，只能用于采用调谐回路作为负载的谐振功率放大。由于调谐回路具有滤波能力，回路电流与电压仍然极近于正弦波形，失真很小。除了以上几种按电流流通角来分类的工作状态外，又有使电子器件工作于开关状态的丁类放大和戊类放大。丁类放大器的效率比丙类放大器的还高，理论上可达100％，但它的最高工作频率受到开关转换瞬间所产生的器件功耗(集电极耗散功率或阳极耗散功率）的限制。如果在电路上加以改进，使电子器件在通断转换瞬间的功耗尽量减小，则工作频率可以提高。这就是戊类放大器。 我们已经知道，在低频放大电路中为了获得足够大的低频输出功率，必须采用低频功率放大器，而且低频功率放大器也是一种将直流电源提供的能量转换为交流输出的能量转换器。高频功率放大器和低频功率放大器的共同特点都是输出功率大和效率高，但二者的工作频率和相对频带宽度却相差很大，决定了他们之间有着本质的区别。低频功率放大器的工作频率低，但相对频带宽度却很宽。例如，自20至20000 Hz，高低频率之比达1000倍。因此它们都是采用无调谐负载，如电阻、变压器等。高频功率放大器的工作频率高（由几百kHz一直到几百、几千甚至几万MHz），但相对频带很窄。例如，调幅广播电台（535－1605 kHz的频段范围）的频带宽度为10 kHz，如中心频率取为1000 kHz，则相对频宽只相当于中心频率的百分之一。中心频率越高，则相对频宽越小。因此，高频功率放大器一般都采用选频网络作为负载回路。由于这后一特点，使得这两种放大器所选用的工作状态不同：低频功率放大器可工作于甲类、甲乙类或乙类（限于推挽电路）状态；高频功率放大器则一般都工作于丙类（某些特殊情况可工作于乙类）。 近年来，宽频带发射机的各中间级还广泛采用一种新型的宽带高频功率放大器，它不采用选频网络作为负载回路，而是以频率
西安建筑科技大学华清学院课程设计（论文） 课程名称：模拟电子线路电课程设计 题目：反相比例运算电路 院（系）：机械电子工程系 专业班级：电子信息科学与技术0902 姓名：谢宏龙 学号：0906030216 指导教师：高树理 2011年7 月8 日
摘要 本设计主要通过Multisim软件实现了对模拟电子基础中的集成运电路的设计和模拟。小组成员分别对由集成运放电路组成的反相运算放大电路和同相运算放大电路进行设计。设计主要内容包括：由集成运算放大电路组成的反相比例运算放大电路跟随器的输出波形的观察和比较，求出它的电压放大倍数，电阻的分析和比较，共模输入电压的比较分析，构成同相比例运算放大电路的原理和特性的介绍，通过对同相和反相比例运算放大电路的比较得出一些结论。在本设计中，不仅包括实验所要求的内容，而且对由集成运算放大电路构成的同相放大电路和由集成运放构成的反相比例运算放大电路原理和作用作了比较详细的的说明，这样能够使大家更好的对其组成的电路能够更好的了解，同时也使人们了解到了其的应用以及功能所在，以便更合理的应用它们。 关键字Multisim，反相运算放大器，同相运算放大器，
目录 1绪论 (2) 2M u l t i s i m的简介 (3) 3集成运算放大器电路的介绍和特性 (3) 3.1介绍 (3) 3.2特性 (3) 4由集成运算短路构成的反相比例运算电路的设计 (4) 4.1电路图设计 (4) 4.2反相比例运算电路波形的观察 (4) 4.3 由集成运算短路构成的反相比例运算电路特性 (5) 5 由集成运算短路构成的同相比例运算电路的特性和原理 (5) 5.1原理 (5) 5.2特性 (6) 6反相比例运算电路和同相电路的对比 (6) 7课设的体会与心得 (6) 8结束语 (7)
同相比例放大器的原理与检测方法 集成运算放大器按其技术指标可分为通用型、高速型、高阻型、低功耗型、大功率型、高精度型等；按其内部电路可分为双极型（由晶体管组成）和单极型（由场效应管组成）；按每一集成片中运算放大器的数目可分为单运放、双运放和四运放。 通常是根据实际要求来选用运算放大器。如测量放大器的输入信号微弱，它的第一级应选用高输入电阻、高共模抑制比、高开环电压放大倍数、低失调电压及低温度漂移的运算放大器。选好后，根据管脚图和符号图联结外部电路，包括电源、外接偏置电阻、消震电路及凋零电路等。 1、同相放大器的几种电路形式和特点 图1 同相放大电路、电压跟随器电路 上图a电路为同相放大器的典型电路形式。输入信号进入放大器的同相端，输出信号与输入信号同相位，电路的电压放大倍数=1+R2/R3，放大量大小取决于R2与R3的比值。R1的选取值为R2/R3的并联值（若忽略两输入端微弱偏置电流不一致对放大精度的影响和取同值电阻的方便性，实际电路中，也可以使R1=R3）。该电路当R2短接或R3开路时，输出信号与输入信号的相位一致且大小相等，因而a电路可进一步“进化”为b、c电路。 b、c为电压跟随器电路，输出电压完全跟踪于输入电路的幅度与相位，故电压放大倍数为1，虽无电压放大倍数，但有一定的电流输出能力。电路起到了阻抗变换作用，提升电路的带负载能力，将一个高阻抗信号源转换成为一个低阻抗信号源。减弱信号输入回路高阻抗和输出回路低阻抗的相互影响，又起到对输入、输入回路的隔离和缓冲作用。只要求输出正极性信号时，也可以采用单电源供电。 a、b、c等电路，也在故障检测电路中，被用于模拟信号的放大、基准电压信号的处理等。
电子技术课程设计论文 ---功率放大器电路设计 院系：电气工程学院 专业：测控技术与仪器 班级： 姓名： 学号： 指导教师： 2014 年 6 月 24 日
目录 第一章绪论 (1) 第二章系统总体设计方案 (2) 2.1 功率放大电路 (2) 2.2放大器原理 (2) 2.3方案设计 (3) 2.3.1 前置放大极 (4) 2.3.3 三极管性能的简单测试 (4) 2.3.3 电路形式的选择 (4) 2.3.4 电路原理 (5) 第三章仿真及电路焊接及调试 (6) 3.1 Protues 简介 (6) 3.2 原理图绘制的方法和步骤 (6) 3.3 电路板的制作 (9) 3.4 电路焊接 (9) 3.5 元器件安装与调试 (10) 第四章元器件介绍 (11) 4.1 LM386 (11) 4.2 9013晶体管 (12) 4.3电容 (13) 4.4 扬声器 (13) 4.5驻极体 (14) 第五章总结 (15) 致谢 (16) 附录 (17)
第一章绪论 现在多用于高校功放课程设计的有两种电路，一种是集成功放 LM386组成的音频功率放大电路，一种是集成功放TDA2030A组成的音频功率放大电路。我们此次的课程设计所用的芯片是集成功放LM386。 本次音频功率放大系统的设计，我们采用了LM386音频功率放大器作为核心元件。它具有自身功耗低、更新内链增益可调整、电源电压范围大、外接元件少和总谐波失真小等优点的功率放大器，主要应用于低电压消费类产品，广泛应用于录音机和收音机之中。应用LM386时，为使外围元件最少，电压增益内置为20。但在1脚和8脚之间增加一只外接电阻和电容，便可将电压增益调为任意值，直至 200。输入端以地位参考，同时输出端被自动偏置到电源电压的一半，在6V电源电压下，它的静态功耗仅为24mW，使得LM386特别适用于电池供电的场合。
大功率功率放大器电路设计 大功率功率放大器电路设计 一. 设计理念及实现方式 (1)能推4Ω、2Ω等双低音的“大食”音箱以及专业类大粗音圈的各类专业箱。 (2)要省电、噪声小，发热量小。 (3)音质要好，能适合家居使用和专业使用。 第一点的实现就是要有大的推动功率。由于目前居室客厅面积有不断扩大的趋势，100W ×2以下功放已显得有些“力不从心”，所以本功放设计为4ΩQ时360W ×2，2Ω时720W ×2。 第二点的实现就是电路工作在静态时的乙类小电流，靠大水塘级电容和电阻进行滤波降噪，使功放级噪声极小。而电路的工作状态又决定了电路元件的发热量很小，与一般乙类电路相当。配备的大型散热系统是为了应付连续大功率、低阻抗输出时的安全、可靠。 第三点的实现是本功放板的主要目标。目前公认的是：甲类、MOS、电子管音质好，所以本功放要达到甲类、MOS、电子管的音质。 二.大功率输出的实现 要实现大功率，首先是电源容量要大。本功放配置的电源是在截面积为35mm ×60mm的环形铁心上绕制的环牛。一次侧为1.0mm线绕484圈，二次侧为1.5mm 双线并绕100圈。 整流为两只40A全桥做双桥整流，滤波为4只47000 uF电容 2只2.7kΩ 电阻并接在正负电源上，使电压稳定在±62V。如电压过高可减小电阻到2.2kΩ，过低可加大电阻到3kΩ，功率用3W以上的。 除电源外，要实现大功率输出，特别是驱动“大食”音箱，要求功放输出电流能力要强，本功放每声道选用6对2SD1037管做准互补输出，可驱动直流电阻低达0.5Ω的“大食”音箱。所以4Ω时360W×2、2Ω时720W×2是有保障的。 三. 甲类、MOS、电子管音质的实现 目前人们公认的甲类、MOS、电子管的音质最好，所以本功放电路设计动态时工作于甲类的最佳状态，偏流随信号大小而同步增减，所以音质是有技术保障的。而在此工作状态下，即使更换几只一般的MOS管，对音质的提高也不明显。下面给出其原理图，如图1所示。从图1上可见到本原理图相当简洁，比一般乙类或甲乙类准互补电路还节省元件。而通过在电路板上改变一只电阻的接法就可方便地在本电路与准互补乙类或甲乙类之间变换。
2.4G 射频双向功放的设计与实现 在两个或多个网络互连时，无线局域网的低功率与高频率限制了其覆盖范围，为了扩大覆盖范围，可以引入蜂窝或者微蜂窝的网络结构或者通过增大发射功率扩大覆盖半径等措施来实现。前者实现成本较高，而后者则相对较便宜，且容易实现。现有的产品基本上通信距离都比较小，而且实现双向收发的比较少。本文主要研究的是距离扩展射频前端的方案与硬件的实现，通过增大发射信号功率、放大接收信号提高灵敏度以及选择增益较大的天线来实现，同时实现了双向收发，最终成果可以直接应用于与IEEE802.11b/g兼容的无线通信系统中。 双向功率放大器的设计 双向功率放大器设计指标： 工作频率：2400MHz～2483MHz 最大输出功率：+30dBm（1W） 发射增益：≥27dB 接收增益：≥14dB 接收端噪声系数：< 3.5dB 频率响应：<±1dB 输入端最小输入功率门限：
模拟电路基础测试题 一：填空题(每题1分，共15分) 1.PN特性。 2.双极型晶体管(BJT)下降为1时的频率。 3.某放大器的电压增益A V =-70.7倍。该增益换算成分贝应为 4.当N沟道结型场效应管(JFET)内的沟道预夹断时，V GS 和V DS 。 5.作负载。 6. 7. 8. 。 9. 10. 11. 12. 13. 14.
15. 当集成放大器内部需要微电流时，采用微电流恒流源要优于采用基本镜像恒流源。原因之一是： 三：单项选择题（每题1分，共10分） 1. 图1所示硅二极管电路中的v i(t)是振幅等于2v的低频正弦电压。该电路中，电阻R L上的电压v o(t)的波形应该为( )。
A. B. C. D. 2. 测得某放大器中一支BJT的三个电极的直流电压为：-0.1v,+7.3v和-0.82v。由此可以判断，该管是( )。 A. NPN硅管 B. NPN锗管 C. PNP硅管 D. PNP锗管 3. 在下面关于放大器的四钟说法中，只有( )是肯定正确的。 A. 放大器有功率放大功能 B. 放大器有电压放大功能 C. 放大器有电流放大功能 D. 放大器的增益带宽积为常数 4. FET共漏(CD)放大器与BJT放大器中的（）组态性能相似。 A. CC B.CE C. CB D.CE-CB
5. 图2是OTL功放原理电路，该电路最大输出功率的理论值为（）W。 A.18 B.9 C. 4.5 D. 2.25 6. 接上题。在选择功率管T1和T2时，每管的集电极最大耗散功率P CM必须大于（）W。 A.3.6 B. 1.8 C. 0.9 D. 0.45 7. 接5题。在静态时，OTL功放中与负载串联的电容中的电压应该为( )伏。 A. 1.5a B. 3 C. 6 a D. 12 8. 将图3电路中的电阻( )换成电容，电路的功能改变为微分电路。 A.R1 B.R2 C.R3 D.R4 9. 如果用电压比表示用信号流图画出的反馈放大器（图4）的环路传输T,则T=( )。 A. v i/ v f B. v f / v i C. v s / v f D. v f /v s 10. 在下面4种基本放大器组态中，电路( )的小信号范围最小。 A. CE放大器 B. CS放大器 C. CE差动放大器 D. CS差动放大器 11.晶体管特性曲线不能用来( )。 A.判断管子的质量 B. 估算晶体管的一些参数 C.分析放大器的频率特性 D.图解分析放大器的指标 12.通用集成运算放大器内部电路不具有( )的特性。 A.开环增益高 B. 输入电阻大 C.深度负反馈 D.输出电阻小 13.在图3所示运放应用电路中，称为“虚地”的点是（）点。 A.A B.B C.C D.D 14.在以下关于深负反馈的论述中，( )是错误的。
1方案设计 (4) 2方案比较 (7) 3单元模块设计 (8) 3.1直流稳压电源 (8) 3.2前置放大 (10) 3.3 滤波器设计 (11) 3.3.1主要元器件 (11) 3.3.2 低频滤波器电路 (13) 3.3.3 带频滤波器电路 (13) 3.3.3 带频滤波器电路 (14) 3.4功率放大器电路 (14) 3.4.1主要元器件介绍 (14) 3.4.2 电路工作原理介绍 (16) 4 软件设计 (16) 4.1P ROTEL 99SE软件 (17) 4.2W ORD 2003软件 (17) 5系统调试 (17) 系统总图 (17) 6 系统功能 (18) 7.总结与体会 (19) 文献 (20) 附录：电路原理图 (21) 相关设计图 (21) 相关设计软件 (21)
- 2 - 音频功率放大器 摘要：本音频功率放大器由四部分组成：电源，前置放大级，滤波器，功率放 大电路。电源电路输入交流电，输出18V 的直流电，为集成功率放大器供电；再经过变换输出+12V 与-12V 的直流电，为滤波器及前置放大级的运算放大器的供电。前置放大级将音频信号放大至功率放大器所能接受的范围。滤波器电路，分为高通滤波器、中通滤波器、低通滤波器，将输入的音频信号分为不同频率音频信号，并设有开关可以按个人喜好调节输出音频信号。功率放大电路，将输入的信号功率放大。 关键字：音频功率放大器、电源、滤波器、功放电路 Abstract: The audio power amplifier consists of four parts: power supply, level preamp, filter, power amplifier circuit. AC input power supply circuit, output DC 18V, power supply for the integrated power amplifier; another transform output +12 V and-12V DC, in order to filter and preamp-level op-amp power supply. Preamp-level audio signal amplification will be acceptable to the scope of power amplifier. Filter circuit, is divided into high-pass filter, in-pass filter, low pass filter, the input audio signal into different frequency audio signal and a switching regulator in accordance with personal preference, audio output. Power amplifier circuit, the input signal power amplifier. Key words: Audio power amplifier, power supply, filter, power amplifier circuit
同相比例和反相比例 一、反相比例运算放大电路 反相输入放大电路如图1所示，信号电压通过电阻R 1加至运放的反相输入端，输出电压v o 通过反馈电阻R f 反馈到运放的反相输入端，构成电压并联负反馈放大电路。R ￠为平衡电阻应满足R ￠= R 1//R f 。 利用虚短和虚断的概念进行分析，v I=0，v N=0，i I =0，则 即 ∴ 该电路实现反相比例运算。 反相放大电路有如下特点 1．运放两个输入端电压相等并等于0，故没有共模输入信号，这样对运放的共模抑制比没有特殊要求。 2．v N= v P ，而v P=0，反相端N 没有真正接地，故称虚地点。 3．电路在深度负反馈条件下，电路的输入电阻为R 1，输出电阻近似为零。 二、同相比例运算电路 图 1 反相比例运算电路
同相输入放大电路如图1所示，信号电压通过电阻 R S加到运放的同相输入端，输出电压v o通过电阻R1 和R f反馈到运放的反相输入端，构成电压串联负反馈放 大电路。 根据虚短、虚断的概念有v N=v P=v S，i1=i f 于是求得 所以该电路实现同相比例运算。 同相比例运算电路的特点如下 1．输入电阻很高，输出电阻很低。 2．由于v N=v P=v S，电路不存在虚地，且运放存在共模输入信号，因此要求运放有较高的共模抑制比。 三、加法运算电路 图1所示为实现两个输入电压v S1、v S2的反 相加法电路，该电路属于多输入的电压并联负反馈 电路。由于电路存在虚短，运放的净输入电压v I= 0，反相端为虚地。利用v I=0，v N=0和反相端输入 电流i I=0的概念，则有 或 图1 同相比例运算电路 图1 加法运算电路
功率放大器,功率放大器的特点及原理是什么? 利用三极管的电流控制作用或场效应管的电压控制作用将电源的功率转换为按照输入信号变化的电流。因为声音是不同振幅和不同频率的波，即交流信号电流，三极管的集电极电流永远是基极电流的β倍，β是三极管的交流放大倍数，应用这一点，若将小信号注入基极，则集电极流过的电流会等于基极电流的β倍，然后将这个信号用隔直电容隔离出来，就得到了电流(或电压)是原先的β倍的大信号，这现象成为三极管的放大作用。经过不断的电流及电压放大，就完成了功率放大。 功率放大器，简称“功放”。很多情况下主机的额定输出功率不能胜任带动整个音响系统的任务，这时就要在主机和播放设备之间加装功率放大器来补充所需的功率缺口，而功率放大器在整个音响系统中起到了“组织、协调”的枢纽作用，在某种程度上主宰着整个系统能否提供良好的音质输出。 一、功率放大器的特点 向负载提供信号功率的放大器，通常称为功率放大器。功率放大器工作时，信号电压和电流的幅度都比较大，因此具有许多不同于小信号放大器的特点。 l．功率放大器的效率 功串放大的实质是通过晶体管的控制作用，把电源提供给放大器的直流功率转换成负载上的交流功率。交流输出功串和直流电源功率息息相关。一个功率放大器的直流电源提供的功率究竟能有多少转换成交流输出功率呢？我们当然希望功率放大器最好能把直流功率（PE= EcIc）百分之百转换成交流输出功率（Psc＝Uscisc）实际上却是不可能的。因为晶体管自身要有一定的功率消耗，各种电路元件（电阻、变压器等）要消耗一定的功率，这就有个效率问题了。放大器的效率η指输出功率Psc与电源供给的直流动率PE之比，即通常用百分比表示： η=Psc/PE 通常用百分比表示： η=Psc/PE×100% 效率越高，表示功率放大器的性能越好。 晶休管在大信号工作条件下，工作点会上下大幅度摆动。一旦工作点跳出输入或输出特性曲线的线性区，就会出现非线性失真。所以对声频功率放大器来说，输出功率总要和非线性失真联系在一起考虑。一般声频功率放大器都有两个指标棗最大输出功率和最大不失真输
一、填空题:(每空1分共40分) 1、PN结正偏时(导通),反偏时(截止),所以PN结具有(单向)导电性。 2、漂移电流是(反向)电流,它由(少数)载流子形成,其大小与(温度)有关,而与外加电压(无关)。 3、所谓理想二极管,就是当其正偏时,结电阻为(零),等效成一条直线;当其反偏时,结电阻为(无穷大),等效成断开; 4、三极管是(电流)控制元件,场效应管是(电压)控制元件。 5、三极管具有放大作用外部电压条件是发射结(正偏),集电结(反偏)。 6、当温度升高时,晶体三极管集电极电流Ic(增大),发射结压降(减小)。 7、三极管放大电路共有三种组态分别是(共集电极)、(共发射极)、(共基极)放大电路。 8、为了稳定三极管放大电路的静态工作点,采用(直流)负反馈,为了稳定交流输出电流采用(交流)负反馈。 9、负反馈放大电路和放大倍数AF=(A/1+AF),对于深度负反馈放大电路的放大倍数AF= (1/F )。 10、带有负反馈放大电路的频带宽度BWF=(1+AF)BW,其中BW=(fh-fl ), (1+AF )称为反馈深度。 11、差分放大电路输入端加上大小相等、极性相同的两个信号,称为(共模)信号,而加上大小相等、极性相反的两个信号,称为(差模)信号。
12、为了消除乙类互补功率放大器输出波形的(交越)失真,而采用(甲乙)类互补功率放大器。 13、OCL电路是(双)电源互补功率放大电路; OTL电路是(单)电源互补功率放大电路。 14、共集电极放大电路具有电压放大倍数(近似于1 ),输入电阻(大),输出电阻(小)等特点,所以常用在输入级,输出级或缓冲级。 15、差分放大电路能够抑制(零点)漂移,也称(温度)漂移,所以它广泛应用于(集成)电路中。 16、用待传输的低频信号去改变高频信号的幅度称为(调波),未被调制的高频信号是运载信息的工具,称为(载流信号)。 17、模拟乘法器输出与输入的关系式是U0=(KUxUy ) 1、1、P型半导体中空穴为(多数)载流子,自由电子为(少数)载流子。 2、PN结正偏时(导通),反偏时(截止),所以PN结具有(单向)导电性。 3、反向电流是由(少数)载流子形成,其大小与(温度)有关,而与外加电压(无关)。 4、三极管是(电流)控制元件,场效应管是(电压)控制元件。 5、当温度升高时,三极管的等电极电流I(增大),发射结压降UBE(减小)。 6、晶体三极管具有放大作用时,发射结(正偏),集电结(反偏)。 7、三极管放大电路共有三种组态()、()、()放大电路。
渤海大学 本科毕业论文 题目同相比例运算放大器输入电阻的分析完成人姓名王雷 主修专业物理学教育 所在院(系) 物理系 入学年度 2003年 完成日期 2007年5月21日 指导教师李弋
同相比例运算放大器输入电阻的分析 王雷渤海大学物理系 摘要：同相比例运算放大器，引入了电压串联负反馈，当运放具有理想特性时，输入电阻应为无限大，但当运放特性不理想时，输入电阻为一个有限值。为了计算同相比例运算放大器的输入电阻，我首先研究了集成运放电路的内部结构，并以长尾式差分放大电路为例进行了分析。因为同相比例运算放大器引入了电压串联负反馈，所以我又研究了一些和反馈有关的知识。最后推导了同相比例运算放大器输入电阻的精确表达式，并指出有关文献中的输入电阻的几种表达形式均是精确式在不同条件下的近似值。 关键词：运算放大器；同相比例；输入电阻；差分放大电路；反馈
Analysis of Input Resistor of Non-inverting Operational Amplifier Wang lei Department of Physics, BoHai University Abstract:Non-inverting operational amplifier, has introduced the negative feedback of the voltage series. when operational amplifier has an ideal characteristic, input resistor should be an infinity, but when the characteristic is not ideal enough, input resistor should be a finite value. In order to calculate the input resistor of non-inverting operational, firstly I have studied the inner structure of the operational amplifier’s circuit and taken a long-tailed pair differential amplifier as an example to analyze. Because non-inverting operational amplifer has introduced the negative feedback of the voltage series, therefore I have studied some relevent knowledge about feedback. In the end the accurate expression of input resistor of non-inverting operational amplifier is deduced in the paper. It is pointed out that some expressions of input resistor in the relative references are all approximate to the accurate expression under different proximal conditions. Key words: operational amplifier ; non-inverting style ; input resistor differential amplifier ; feedback
