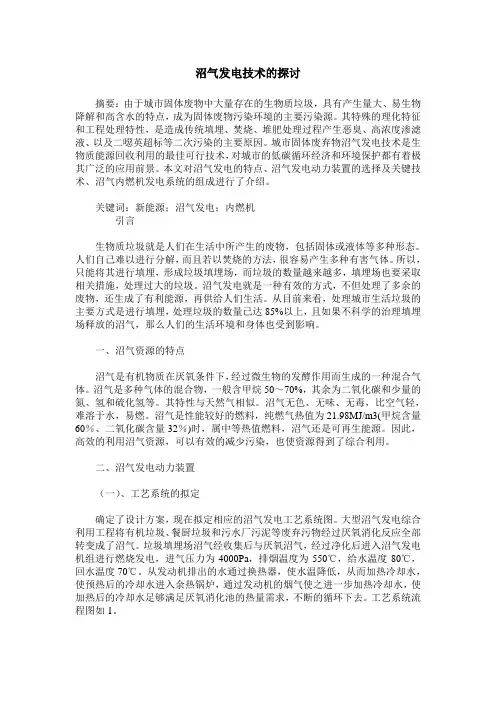

1.沼气发电动力装置
从能量利用的角度看，碳氢燃料可被多种动力设备使用
如内燃机、燃气轮机、锅炉等。采用发动机(内燃机)、燃气轮机和锅炉(蒸汽轮机)发电的结构示意图，燃料燃烧放热量通过动力发电机组和热交换器进行利用，相对于不进行余热利用的机组，其综合热效率要高。1、采用发动机方式的结构最简单，而且还具有成本低、操作简便等优点。2、采用不同种类动力发电装置、。在4000KW以下的功率范围内，采用内燃机具有较高的利用效率。相对燃煤、燃油发电来说，沼气发电的特点是中小功率性，对于这种类型的发电动力设备，国际上普遍采用内燃机发电机组进行发电，否则在经济性上不可行。因此采用沼气发动机发电机组，是目前利用沼气发电的最经济、高效的途径。
2.沼气发动机的类型
沼气发动机一般是由柴油机或汽油机改制而成，分为压燃式和点燃式两种。压燃式发动机采用柴油-沼气双燃料，通过压燃少量的柴油以点燃沼气进行燃烧做功。这种发动机的特点是可调节柴油/沼气燃料比，当沼气不足甚至停气时，发动机仍能正常工作。缺点在于系统复杂，所以大型沼气发电工程往往不采用这种发动机，而多采用点燃式沼气发动机。点燃式沼气发动机也称全烧式沼气发动机，其特点是结构简单，操作方便，而且无需辅助燃料，适合在城市的大、中型沼气工程条件下工作，所以这种发动机已成为沼气发电技术实施中的主流机组。
3. 沼气发动机发电机组系统"
根据沼气发动机的工作特点，在组建沼气发动机发电机组
1)沼气脱硫及稳压、防爆装置：沼气中含有少量的&’(，该气体对发动机有强烈的腐蚀作用，因此供发动机使用的沼气要先经过脱硫装置。沼气作为燃气，其流量调节是基于压力差，为了使调节准确，应确保进入发动机时的压力稳定，故需要在沼气进气管路上安装稳压装置。另外，为了防止进气管回火引起沼气管路发生爆炸，应在沼气供给管路上安置防回火与防爆装置。
2)进气系统：在进气总管上，需加装一套沼气! 空气混合器，以调节空燃比和混合气进气量，混合器应调节精确、灵敏。
3)发动机：沼气的燃烧速度很慢，若发动机内的燃烧过程组织不利，会影响发动机运行寿命，所以对沼气发动机有较高的要求。
4)调速系统：沼气发动机的运行场合是和发电机一起以用电设备为负荷进行运转，用电设备的装载、卸载会使沼气发动机负荷产生波动，为了确保发电机正常发电，沼气发动机上的调速系统必不可少。
沼气发电机组的基本参数 沼气热值一般在26MJ/立方；每标准立方沼气可发电2.3度电以上，耗气率为0.43 Nm3/kW.h。 1.济柴沼气发电机组特点： A.针对沼气中可燃成分热值低、大量CO2具有阻燃作用等特点，1012CZ、1112CZ等型号沼气发动机采用预燃室结 构及CPU-95点火系统；114LZ、1812Z型发动机采用德国著名公司的IC500高能量智能化的点火系统。其优点是点火提前角和点火能量都可随意调整，点火电压为5万伏，高能量点火使实现稀薄燃烧成为可能。此点火系统具备超速保护功能。1512T系列沼气机组采用美国WOODWARD公司EGS燃气控制气，可根据沼气成分的变化及机组运行工况自动调整空然比（A/F），可适应低压或零压沼气气源；机组采用全程电子调速，保证供电品质。整机技术水平在国内居领先地位。可根据具体用户配置远传系统（RS485通讯接口，通讯协议），实现远程监测及控制。 B.采用美国著名公司生产的ESD5330或2301A电子调速系统，稳态调速率可在0-5％之间调节，具有动态相应快、操 作简单、使用安全可靠等优点，满足了沼气发动机的控制要求。 C.机械内混式沼气发动机在两侧进气管中对应每一气缸都安装一套燃气定时喷射装置。此装置在主排气门关闭、主进气门开启后，依靠机械传动的定时凸轮，定时打开燃气阀门将燃气喷入气缸，使燃气与空气在气缸内混合（可根据各气缸排温检测，调整单缸燃气进气量），解决了进气管回火放炮问题。由于进气管是空气，可以增大气门重叠角，有效地增大扫气量，从而降低气门及气门阀座处的热负荷，延长了气门的使用寿命，提高排气系统及增压器的使用寿命。 D.发电机采用进口许可证生产的无刷励磁稳极式电机，三相四线制接线，绝缘等级F级，调压系统灵敏可靠；燃气 发电机组专用零部件（如火花塞、高压线圈、数字点火模块等）全部采用可靠性优良的进口名牌产品，控制柜为落地柜式结构，选用高质量的自动空气断路器，装备有主开关、各种显示仪表、调整按钮、机组保护指示灯、紧急停车按钮等，控制机组运行和调整机组运行参数，并可满足并车或并网运行要求，并具有负荷自动分配功能。 E.机组装备齐全的安全保护装置，包括发动机保护、机组保护。具体有燃气漏气报警、发动机防爆装置、发动机超速报警停车、机油压力低自动停车保护、水温高自动报警、紧急停车装置、发电机过流保护、欠电压保护、短路保护、并联（或并网）机组的逆功率报警及落闸保护。
