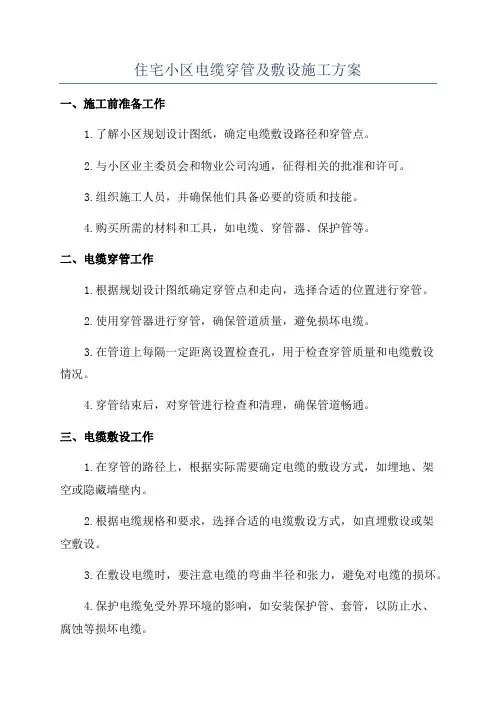

住宅小区电缆穿管及敷
设施工方案
内部编号：（YUUT-TBBY-MMUT-URRUY-UOOY-DBUYI-0128）
住宅小区管内穿线及电缆敷设
施工方案
编制人：
审核人：
批准人：
目录
一．编制说明
二．施工、编制依据
三．工程概况
四．施工准备.
五．管内穿线.
六．电缆敷设.
七．质量保证.
八．安全保证.
管内穿线及电缆敷设施工方案
一、编制说明
本方案为工程管内穿线及电缆敷设施工方案，依据施工合同、国家现行规范及以往施
工经验编制。
二、施工、编制依据
1、《建筑工程施工质量验收统一标准》 GB50300-2001
2、《建筑电气工程施工质量验收规范》 GB50303-2002
3、《电气装置安装工程施工及验收规范合编》
《电缆线路施工及验收规范》 GB50168-92
《低压电器施工及验收规范》 GB50254-96
4、《工业自动化议标工程施工及验收规范》 GB50093-2002
（GBJ 93-86）
三、工程概括
1、项目名称：
2、工程地点：位于通州运河滨河北路
3、概况选项：本工程内容主要包括：14#楼、17#楼、20#楼及地下车库电缆、电线、电缆桥架的施工。
四、管内穿线
1、工艺流程
选择导线→扫管→穿带线→导线与带线的绑扎→管口带护口→导线连接→线路绝缘遥测
2、施工条件
配管工程或桥架工程配合土建结构施工完毕；竖井内配管及桥架安装完毕；配合土建工程顶棚施工配管或桥架安装完毕。
3、施工方法
a.选择导线：各回路的导线严格按照设计图纸选择型号规格，相线、零线及保护地线应加以区分，用黄、绿、红导线分别作A、B、C相线，黄绿双色线作接地线，蓝线作零线。
b.清扫管路：配管完毕后，在穿线之前，必须对所有的管路进行清扫。清扫管路的目的是清除管路中的灰尘、泥水等杂物。具体方法为：一般管路用空压机吹
扫，若有积水等则先穿带线，将布条的两端牢固地绑扎在带线上，两人来回拉动带线，将管内杂物清净。
c.穿带线：穿带线的目的是牵引导线并检查管路是否畅通，管路的走向及盒、箱质量是否符合设计及施工图要求。带线采用φ2mm的钢丝，先将钢丝的一端弯成不封口的圆圈，再将带线穿入管路内，在管路的两端留有10～15cm的余量。当穿带线受阻时，可用两根钢丝分别穿入管路的两端，同时搅动，使两根钢丝的端头互相钩绞在一起，然后将带线拉出。
d.放线及断线
(1)放线：放线前应根据设计图对导线的规格、型号进行核对，放线时导线应置于放线架或放线车上，不能将导线在地上随意拖拉，更不能野蛮使力，以防损坏绝缘层或拉断线芯。
(2)断线：剪断导线时，导线的预留长度按以下情况予以考虑：接线盒、开关盒、插销盒及灯头盒内导线的预留长度为15cm；配电箱内导线的预留长度为配电箱箱体周长的1/2。
(3)导线与带线的绑扎：
当导线根数较少时，可将导线前端的绝缘层削去，然后将线芯直接插入带线的盘圈内并折回压实，绑扎牢固；当导线根数较多或导线截面较大时，可将导线前端的绝缘层削去，然后将线芯斜错排列在带线上，用绑线缠绕绑扎牢固。
e.穿线
在穿线前，应检查钢管各个管口的护口是否齐全，如有遗漏和破损，均应补齐和更换。穿线时应注意以下事项：
A同一交流回路的导线必须穿在同一管内；
B不同回路，不同电压和交流与直流的导线，不得穿入同一管内；
C导线在变形缝处，补偿装置应活动自如，导线应留有一定的余量。
f.导线连接
导线连接满足以下要求：导线接头不能增加电阻值；受力导线不能降低原机械强度；不能降低原绝缘强度。为了满足上述要求，在导线做电气连接时，必须先削掉绝缘再进行连接，而后加焊，包缠绝缘。当导线通过接线端子与设备或器具连接时，采用手压压线钳压接接线端子。
g.导线焊接
根据导线的线径及敷设场所不同，焊接的方法有以下两种：
(1)电烙铁加焊，适用于线径较小的导线的连接及用其它工具焊接较困难的场所（如吊顶内）。导线连接处加焊剂，用电烙铁进行锡焊。
(2)喷灯加热法（或用电炉加热）：将焊锡放在锡勺内，然后用喷灯加热，焊锡熔化后即可进行焊接。加热时必须要掌握好温度，以防出现温度过高涮锡不饱满或温度过低涮锡不均匀的现象。
(3)焊接完毕后，必须用布将焊接处的焊剂及其它污物擦净。
h.导线包扎
首先用橡胶绝缘带从导线接头处始端的完好绝缘层开始，缠绕1～2个绝缘带宽度，再以半幅宽度重叠进行缠绕。在包扎过程中应尽可能地收紧绝缘带（一般将橡胶绝缘带拉长2倍后再进行缠绕）。而后在绝缘层上缠绕1～2圈后进行回缠，最后用黑胶布包扎，包扎时要衔接好，以半幅宽度边压边进行缠绕。
i.芯线与电器设备的连接
(1)截面积在6 mm2及以下的单股铜芯线直接与设备器具的端子连接。
(2)截面积大于2.5 mm2的多股铜芯线，除设备自带插接式端子后与设备、器具的端子连接；多股铜芯线与插接式端子连接前，端部必须拧紧搪锡。
(3)每个设备和器具的端子接线不多于2根电线。
j.安全压线帽应用
本工程2.5 mm2和4 mm2的电线其连接采用安全压线帽连接。安全压线帽钳压时必须使用专用的压线钳。施工时按压线帽的规格选择一个合适的槽孔，将压线帽放入相应的槽孔内，在接线管中部钳压至限位棘爪自动弹开时为止。钳压时，正面为顶压，背面两侧为挤压，三点抱压十分牢固。可边穿线边压头。导线插入压线帽内，如填充不实，再用1～2根同材质同线径的线芯插入压线帽内填补，然后用压力钳压实。
k.线路检查及绝缘摇测
线路检查：接、焊、包全部完成后，进行自检和互检，检查导线接、焊、包是否符合设计要求及有关施工验收规范和质量验评标准，不符合规定应立即纠正，检查无误后再进行绝缘摇测。
绝缘摇测：线路的绝缘摇测时一般选用500V、量程为0-500兆欧的欧姆表。一人遥测，一人应及时读取数据并记录，摇动速度保持在120r/min左右，读数应采用一分钟后的读数为宜。
五、电缆敷设
1、施工准备
技术准备
（1）为了使工程的质量和进度得到保证，要与建设单位积极配合，熟悉所到的所有图纸，结合现场实际情况，对人力、物力、材力合理调配，并制定符合实际的施工计划安排；
（2）根据施工部署编制工程施工方案并做好技术交底。
人员安排
根据实际情况，合理安排人力，提高工程的进度和质量。计划安排如下表：
机具安排：
2、管内穿缆
由于施工单位较多，给配合工作增加许多难度，在施工中要尽量利用桥架，尽可能少量的敷设钢管，保证电线电缆路径的畅通及整体的美观性。
管线的加工：
在加工前应检查电缆管不应有穿孔、裂缝和显着的凹凸不平，内壁应光滑,加工应符合以下要求：
（1）管口无毛刺和尖锐棱角，切割完毕后用圆锉打磨光滑。
（2）电缆管弯曲后，不应有裂缝和显着的凹瘪现象，其弯扁程度不宜大于管外径的10%；
3、电缆敷设
电缆线路敷设
电缆敷设前应检查电缆外观应无损伤、绝缘良好，电缆型号、电压、规格应符合设计。在敷设时电缆放线架应放置稳妥，敷设前应按设计和实际路径计算每根电缆的长度，合理安排每盘电缆，减少电缆损耗。电缆敷设时，电缆应从盘的上端引出，不应使电缆在支架上及地面摩擦拖拉。电缆上不应有铠装压扁、电缆
绞拧、护层折裂等未消除的机械损伤。电缆敷设时应排列整齐，不宜交叉，并加
以固定，在电缆的首端、末端和分支处装设电缆标志牌，标志牌上应注明线路编号。当无编号时应写明电缆型号、规格及起止地点。电缆敷设后应加以固定。电
缆的排列应注意：
（1）电力电缆和控制电缆不应配置在同一层支架上；
（2）高低压电力电缆，强电、弱电控制电缆应由下而上的顺序分层配置。
（3）并列敷设的电力电缆，其相互间的净距应符合设计要求电缆敷设完毕后，
应及时清除杂物，盖好盖板。
（4）引入盘柜的电缆应排列整齐，编号清楚，不准交叉并固定牢固，在盘柜内
的电缆芯线应按垂直或水平方向有规律地配置或置于线槽内。捆扎采用尼龙带。
屏蔽电缆的屏蔽层在两个电缆的终端头由专用接地线引出。
电缆最小允许弯曲半径表
冬季电缆敷设施工应注意事项
敷设电缆时根据《工业自动化仪表工程施工及验收规范（标准）》GB/50093-2002 (GBJ 93-86)环境温度不应低于下列规定：
一、交链聚乙烯电缆0℃。
二、低压塑料电线-20℃。
三、橡皮及聚氯乙烯保护套橡皮绝缘电缆-15℃.
如果在不符合以上条件时，我施工方将采取把电缆整体移到具有足够空间的房屋内（屋内温度保证在25℃左右）进行预热，待电缆温度达到并高于规定温度再进行快速敷设施工，且敷设时间不能太长，应控制在4小时之内（理想时间应该是10点至14点）。
电缆终端和接头的制作
在制作前应检查电缆终端与接头的型式、规格与电缆类型和环境要求应一致，结构应简单、紧凑，便于安装；所有材料、部件应齐全无损伤并符合技术要求；电缆绝缘状况良好，无受潮；施工用机具齐全，便于操作，状况清洁，消耗材料齐备。电缆终端和电气装置的连接应符合现行的国家标准《电气装置安装工程母线装置施工及验收规范》的有关规定。
制作电缆终端和接头，从剥切电缆开始应连续操作直至完成，缩短绝缘暴露时间，剥切电缆时不应损伤线芯和保留的绝缘层。附加绝缘的包绕、装配、热缩等应清洁。电缆线芯连接时，应除去线芯和连接管内壁油污和氧化层。压接模具与金具应配合恰当。压缩比应符合要求。压接后应将端子或连接管上的凸痕修理光滑，不得残留毛刺。采用焊锡连接铜芯，应使用中性焊接膏，不得烧伤绝缘。电缆终端上应有明显的相色标志，且应与系统的相位一致。
六、质量保证
1.施工准备阶段，施工单位应落实施工必需的劳动力、材料、机具、技术、场地条件、大临设施、交通分流措施；
2对工程质量严格要求，对重要的隐蔽工程，应请业主参加人证并签字，方可进行下道工序施工，并随时向业主提供材料、设备、施工放样等报验单及隐蔽工程验收通知；
3.认真执行业主和监理工程师发出的与本合同有关的任何指示，并按合同规定的内容和时间完成全部的承包工作；
4.建立完整而有效的质量保证体系，在施工过程中对施工质量层层把关，层层落实。
5.为确保工程质量及施工进度，施工前技术人员必须做好图纸自审、会审工作，提前发现问题并解决问题。
6. 成立质量活动小组，在施工中进行全面质量管理活动，推进质量体系管理。
7. 在施工中做好与其他专业的配合工作，避免出现遗漏的冲突现象。
8. 通过自检及互检活动，施工后的评定工作，发现问题及时解决并强调不能再次发生。
9.严格按质量综合管理体系的各管理程序管理，贯彻“谁执行谁负责”的原则，明确从项目经理到施工操作人员的质量责任；
10.建立工序质量控制点，在施工作业中明确负责人，明确控制部位、控制标准、控制手段和控制程序，建立工序交接制度，不合格的原材料不准使用，工序质量不合格不准转入下道工序，各工序均应对上道工序进行检查，不合格的不得接收；
七、安全保证
1、安全措施
施工中严格遵守各项安全管理制度，充分利用“三保”，即进入现场，必须戴好安全帽，穿上绝缘鞋，高空作业必须系好安全带。
坚持周一安全活动，进行不同种类工作时要做好班前交底和安全交底。
（1）建立完整而有效的质量保证体系，在施工过程中对施工质量层层把关，层层落实。
（2）从事特种作业的人员需进行特殊作业安全技术培训，经劳动部门考核合格后方可上岗。
（3）使用电动工具前，检查其绝缘是否良好，接地是否可靠，确定无误后方可使用。
（4）带电作业时，作业人员不得少于两人，且有触电防护措施。
（5）吊车吊装盘轴时，要有专人指挥，起重臂下和吊装物下严禁站人或作业。（6）高空作业时，必须系好安全带，并且安全带搭挂一定要牢固。
在带电区域内作业时，一定要注意防火，动火现场设专人监护，并且准备有效灭火器材，清理好现场易燃物。
（7）氧气瓶、乙炔瓶要分开存放，且距易燃、易爆品和明火距离不得小于10m，使用气焊时，严禁将氧气瓶、乙炔瓶放在作业点正下方5m范围内。
（8）使用滑轮吊装物品时，滑轮搭挂一定要牢靠，物件要拴结实，下端要有防滑措施。
使用梯子作业时，梯子要放置平稳，并且牢固，下端要有防滑措施。
所有人员要定期进行安全检查，发现隐患及时解决，做到防患于未然。
2、现场文明施工
根据现场实际情况以及以往其它施工经验，营造一个良好的施工环境是必不可少的，在本工程中无论是在现场和制作场地，都要合理布置合理安排，保证施工过程整齐有序的进行。要保证所有到场的设备、材料必须合理存放。
（1）在施工中要做好材料地合理利用，严禁浪费材料，现场的材料堆放要整齐有序，要做到活完料清，剩余用料应及时收回，严禁在现场随意放置。废料已有专门的堆放地，施工完毕剩余的废料应集中放置在堆放地，严禁现场乱扔乱丢；
（2）进场设备应根据实际情况存放在离安装部位较近的地方，并堆放整齐，露天放置的应做好防雨雪措施；
（3）已安装完毕的设备要妥善保护，设备控制按钮、指示灯等严禁乱摸乱碰，对于其它专业人员发现后应及时制止，对损坏设备的要追究其责任；
（4）考虑到设备空间的问题，在设备运输进电气室、控制室时要合理安排安装顺序，避免设备无序进入后无法安装堆积过多，其它设备无足够空间进入现场发生；
（5）进行照明施工时，钢管等材料要堆放平稳、整齐，要放置在不易滚落的部位妥善放置；
（6）仪表设备均属于精密仪器，存放应放置在干燥、防尘的环境中，严禁放置在露天环境中，妥善保管相关设备。
