钢渣处理技术介绍
一、新兴干法钢渣回收利用技术介绍
目前国内钢渣二次处理工艺有：
1.传统干法加工工艺：目前国内大部分钢铁厂所采用的钢渣处理方式多为简单的破碎磁选工艺，所采用的设备为颚式破碎机1~2台或圆锥破碎机1台+带式除铁器若干或干式磁选机1~2台。工序繁多，渣、铁分离不彻底，回收废钢品位低（TFe含量约40%）,不利于炼钢使用；尾渣MFe含量高（约6%），造成资源大量浪费，经济效益差。
低品位渣钢对炼钢生产的影响如下：
a、钢渣中硫磷等有害元素回到钢水中并不断富集，影响钢水质量；
b、因杂质多，造成渣量增大，喷溅严重；
c、冶炼过程中因不能准确确定金属液的重量而影响钢水化学成分的准确控制，浇注时，因钢液重量不足，容易造成短尺废品；
d、钢渣中的主要成分SiO2会降低碱度，改变熔渣的组成，这对脱磷及提高炉衬的使用寿命不利。
此工艺一般小型钢铁厂应用较多。
2. 水磨湿选法: 投资大，占地多、小粒度产品品位高，不适合大块钢渣处理，处理大块渣需与其它粗选法配合，尾泥须浓缩、沉淀、脱水、烘干处理才可利用，既污染环境又增加占地、投资，经济效益差。此工艺的致命缺点是：
a、尾渣泥处理成本高。目前尾泥处理使用自然沉淀法和机械法。自然沉淀法需要建设大规模的沉淀池系统，沉淀时间长，效果差；机械法以湘潭钢铁为
代表，使用斜板沉淀器和压滤机及配套水池、泵、管网系统处理尾渣泥浆。无论哪种方式，都大幅提高了投资及运营成本。
b、脱水后的尾渣含水量也较大，且经细磨水洗后活性丧失，已不能用于钢渣粉的生产，基本丧失利用价值。且经水洗选出的废钢易生锈，铁锈主要成分是Fe（OH）2，在炉内分解会增加钢种的氢含量，影响钢材质量。
c、尾渣泥沉淀池系统需占用大量土地，且由于尾泥无利用价值只能扔掉，需占用大量土地，污染环境。
国内使用此工艺的钢铁厂较多，代表钢厂为湘潭钢铁厂。
如何利用简洁高效的工艺装备处理钢渣，生产优质废钢、铁精粉及容易利用的干尾渣，是实现钢渣高附加值利用的技术关键。
为克服传统干法工艺和水洗球磨机处理工艺的缺陷，新兴河北工程技术有限公司借鉴日本、韩国先进钢渣处理工艺，消化吸收，开发出全新的钢渣处理新工艺。此工艺采用钢渣专用棒磨机对钢渣进行破碎，通过湿度、粒度、给料量的综合控制及其它手段，实现对渣、钢的彻底剥离。且产品粒度比较均匀，过粉碎矿粒少，产品粒度在3mm左右。配之以特殊结构的可变磁场干式磁选机将金属全部回收。
本工艺处理后的钢渣所有产品质量好，可利用途径广泛。所得废钢品位～90%，完全可满足炼钢使用要求；所得铁精粉品位>65%，完全可满足烧结使用要求；所得尾渣磁性铁含量<1%，且为干尾渣，可制砖、生产微粉、作为集料等，用途广泛，可利用价值高。
本技术在新疆特钢和济源钢铁厂实际应用，回收效果良好。
二、新兴干法钢渣回收利用技术设计原则
1、采用成熟、可靠、实用的先进工艺技术，结合项目实际情况和原料条件，使工序配置合理、顺畅，技术装备水平达到国内领先、国际同类型破碎磁选生产线先进水平。
2、控制系统设计要求先进实用，稳定可靠，以确保该项目顺利投产。
3、重视项目生产中粉尘、噪音的处理，采用可靠、完善的环保设施。设计符合国家和企业所在地颁布的安全、卫生、环保标准。改善劳动条件，提高生产效率。
4、采用节能技术，合理利用能源。
5、设计理念中体现严、精、细、实的原则,进行优化设计,控制投资规模,提高装备水平。
6、项目实施过程中,尽量不影响现有设施的正常生产，并充分考虑设施的检修通道。
7、贯彻执行国家、行业、地方的有关法律、法规、标准和规定，特别是环保、能源、安全卫生、消防标准和法规。
三、新兴干法钢渣回收利用技术工艺技术特点
1、分三级粒度分别处理。
2、利用棒磨激振力促使渣、钢分离。
3、三项参数（湿度、粒度、给料量）综合控制，工艺优化精准，确保渣、钢彻底分离。
4、废钢品位高，尾渣MFe铁含量低，能耗低。
四、技术结论
1、“钢渣热焖—干式磁选”处理技术可实现整个钢渣处理过程的机械化和连续化，从各方面最大程度地降低了投产运行后的经营成本，因此，采用该方案进行钢渣处理在经济方面可实现其效益的最大化。
2、通过新兴干法钢渣破碎磁选工艺处理后的钢渣，渣、钢分离彻底，所得废钢产品品位高，可很好得满足炼钢厂的使用要求。避免了低品位钢渣给炼钢厂造成的硫磷等有害元素富集、渣量大喷溅、不能准确称量造成浇铸缺陷等影响。
3、通过新兴干法钢渣破碎磁选工艺处理后的钢渣，尾渣中金属铁含量低于1.5%，最大限度地回收了钢铁料，节约资源，避免浪费。
介绍目前比较流行的几种钢渣处理工艺 1)热泼工艺。热熔钢渣倒入渣罐后，用车辆运到钢渣热泼车间，利用吊车将渣罐的液态渣分层泼倒在渣床上(或渣坑内)喷淋适量的水，使高温炉渣急冷碎裂并加速冷却，然后用装载机、电铲等设备进行挖掘装车，再运至弃渣场。需要加工利用的，则运至钢渣处理间进行粉碎、筛分、磁选等工艺处理。 (2)盘泼水冷(ISC法)。在钢渣车间设置高架泼渣盘，利用吊车将渣罐内液态钢渣泼在渣盘内．渣层一样为30一120mm厚，然后喷以适量的水促使急冷破裂。再将碎渣翻倒在渣车内，驱车至池边喷水降温，再将渣卸至水池内进一步降温冷却。渣子粒度一样为5—100mm，最后用抓斗抓出装车，送至钢渣处理车间，进行磁选、破裂、筛分、精加工。 (3)钢渣水淬工艺。热熔钢渣在流出、下降过程中，被压力水分割、击碎．再加上熔渣遇水急冷收缩产生应力集中而破裂，使熔渣粒化。由于钢渣比高炉矿渣碱度高、粘度大，其水淬难度也大。为防止爆炸，有的采纳渣罐打孔，在水渣沟水淬的方法并通过渣罐孔径限制最大渣流量。 (4)风淬法。渣罐接渣后，运到风淬装置处，倾翻渣罐，熔渣通过中间罐流出，被一种专门喷嘴喷出的空气吹散，破裂成微粒，在罩式锅炉内回收高温空气和微粒渣中所散发的热量并捕集渣粒。通过风淬而成微粒的转炉渣，可做建筑材料；由锅炉产生的中温蒸汽可用于干燥氧化铁皮。 (5)钢渣粉化处理。由于钢渣中含有未化台的游离CaO，用压力0．2一0．3 MPa，l00℃的蒸汽处理转炉钢渣时，其体积增加23％一87％，小于0．3m m的钢渣粉化率达50％一80％。在渣中要紧矿相组成差不多不变的情形下，排除了未化合CaO，提高了钢渣的稳固性。此种处理工艺可显著减少钢渣破裂加工量并减少粉碎设备磨损。
钢渣的综合利用 钢渣是在转炉、电炉或精炼炉熔炼过程中产生的由炉料杂质、造渣材料等熔化形成的以氧化物为主、有时还含有少量氟化物、硫化物及渣钢渣粒的冶炼废物，发生量约占钢铁企业固废总量的25%。近年来，我国钢铁业发展迅猛，粗钢产量年均增长22.4%，2010年1～9月已达4.75亿t计，由此产生近1亿t的钢渣。钢渣中富含Ca、Si、Fe、Mg、A1等有价元素，蕴含大量热能，是一种宝贵的次生资源，而有效处理和利用钢渣，不仅有利于节能降耗和温室气体减排，还是钢铁企业实现可持续发展和循环经济的必由之路。 1钢渣的种类与来源 冶金企业生产工艺的各异导致渣的种类也不尽相同，特别是化学成分和物理性能存在巨大差异。鞍钢长流程生产工艺所产生的渣，大体上分为脱硫渣、转炉炼钢渣、连铸渣和精炼渣等：①脱硫渣。转炉炼钢前进行铁水预处理，在脱硫站脱硫扒渣，炉渣碱度较高。一般，因脱硫渣的硫过高而须脱硫处理，否则，其冶金用途不大。②转炉钢渣。鞍钢日产5000t左右的转炉钢渣，占钢厂渣总量的60%以上，是一种利用范围较广和使用价值最高的钢渣。③连铸渣。鞍钢采用全流程的连铸生产工艺，连铸过程中的保护渣成分在使用前后变化不大，理论上可循环使用。但现实中因连铸保护渣随二冷水流走并与其它杂质混杂，且含较多难以回收的氟，故大部分堆放在渣场，目前利用率偏低，其应用问题还有待于进一步研究。④精炼渣。鞍钢采用炉外精炼等措施冶炼高纯净度的钢水，精炼过程产生大量副渣，其除含高碱度的碱性氧化物外，还有非常高的三氧化二铝和非常低的金属铁量，适合制造水泥和耐火材料。同时，国外已开展对精炼渣深人利用的研究，如日本己对LF炉的顶渣利用课题立项，开展了热渣循环利用的研究。 2钢渣的基本物性 2.1钢渣的物理性质 钢渣呈黑色，外观像结块的水泥熟料，其中夹带部分铁粒，硬度大，密度为
成渝钒钛科技有限公司钢渣热闷处理生产线工艺规程（试用）编制人：王庆 初审人： 审核人： 批准人： 2012 年10 月
目录 第一章转炉钢渣热闷处理工艺规程 (1) 1 目的 (1) 2 用途 (1) 3 适用范围 (1) 4 钢渣热闷工艺操作规程 (1) 4.1前言 (1) 4.2生产工艺流程图 (2) 4.3主要工艺参数 (2) 4.4热态钢渣和热闷装置的技术要求 (3) 4.5 热闷前准备工作 (3) 4.6 热闷装置垫底和翻渣 (4) 4.7醒渣 (4) 4.8 均热 (4) 4.9 热闷喷水 (5) 4.10 热闷 (6) 4.11 排汽阀调节 (7) 4.12 出渣 (7) 4.13 给排水 (7) 4.14 水质处理 (8) 第二章中控室工艺规程 (10) 1 目的 (10) 2 适用范围 (10) 3 实施步骤 (10) 3.1开机前准备： (10) 3.2正常作业（闷渣操作、PLC自动化操作参数待最终调试后
确定） (10) 3.3正常作业（筛分、磁选、输送、储存操作） (11) 3.4安全作业 (11) 第三章钢渣筛分磁选生产线工艺流程 (13) 1 工艺流程 (13) 备注： (14)
第一章转炉钢渣热闷处理工艺规程 1 目的 生产工艺达到规范化、制度化和标准化管理，以确保安全顺利生产和钢渣热闷处理后达到理想质量要求以及在管理上受控，使钢渣热闷在处理线上处理后产品稳定、提高，特制定本规程。 2 用途 本工艺规程是保证和组织钢渣处理顺利以及处理效果的关键，是保证产品质量和安全顺利生产，也可作为质量和技术规程制订的主要依据、在生产作业时必须遵守的工艺法规。 3 适用范围 本工艺规程采用GB/T19000-2000标准中的术语和定义。 本工艺规程适用于成渝钒钛科技有限公司三利分厂钢渣热闷及加工处理生产线。 4 钢渣热闷工艺操作规程 4.1前言 本规程适用于高温转炉钢渣直接翻入热闷装置处理生产工艺。该工艺过程是将热融1500℃左右的钢渣倾翻在热闷装置内，通过自动化喷水系统对钢渣进行喷水处理，利用钢渣自身余热产生大量饱和蒸汽，使钢渣中f-CaO和f-MgO快速消解导致钢渣裂解粉化，进而再对处理后的钢渣进行筛分、磁选、提纯，实现充分回收金属，降低尾渣中铁含量，实现100%资源再利用。
钢渣的处理与利用研究 发表时间：2018-10-10T11:24:05.160Z 来源：《防护工程》2018年第11期作者：王芳[导读] 首先简单介绍了钢渣的矿物、化学组成，对钢渣的处理工艺进行了总结和分析。详细阐述了钢渣在冶金领域、建筑行业以及农业方面的综合利用现状，并对钢渣的资源综合利用进行了展望。王芳 中冶京诚工程技术有限公司 100176摘要:随着我国经济的快速发展，对各种资源的浪费现象也越来越严重。本文研究的目的就是对钢渣再次进行回收使用，从而节约能源，为我国的持续性发展战略提供支持。首先简单介绍了钢渣的矿物、化学组成，对钢渣的处理工艺进行了总结和分析。详细阐述了钢渣在冶金领域、建筑行业以及农业方面的综合利用现状，并对钢渣的资源综合利用进行了展望。关键词:钢渣；处理工艺；利用随着我国经济的发展，钢铁产量也得到了很大的提高，随着产生的钢渣也急速增加。作为钢铁生产过程中所排出的固体废弃物，每生产1吨钢排出约0.12吨钢渣，每年我国产出的钢渣产量接近1亿吨。目前我国钢渣的综合利用率不足30%，没有利用的钢渣形成的一座座渣山，不仅占用大量的土地资源，污染周边环境和地下水，还造成了巨大的浪费。积极开发和应用先进有效的钢渣处理和资源化利用新技术，提高其利用率和附加值，是钢铁企业发展循环经济，实现可持续发展的重要课题之一。 一、钢渣概述 （一）钢渣的产生 钢渣是炼钢过程中排出的由金属原料中的杂质与助溶剂、炉衬形成的渣，以硅酸盐、铁酸盐为主要成分。钢渣的主要成分主要来源于以下几个方面：一是金属炉料中Si、Mn、P被少量铁氧化后生成的氧化物；二是侵蚀的炉衬和补炉材料，主要是CaO、MgO等；三是金属炉料带入的杂质，如泥沙等；四是为调整钢渣性质所加入的造渣材料，如石灰、铁矿石、白云石等辅助材料。（二）钢渣矿物组成钢渣的矿物组成随碱度(碱度=Ca0/ (SiO2十P2O5的质量比)高低也变化。钢渣的矿物组成含有橄榄石(CaO、 FeO、SiO2）、镁蔷薇辉石(3Ca0·Mg0·2Si02）、硅酸二钙(C2F) .硅酸三钙(C3S）、铁酸钙(C2F）、游离氧化钙(f-Ca0)、FeO,其组成随炼钢方式的不同而变化。碱度的高低关系到转炉钢渣的胶凝活性。碱度越高活性越大，但由于炼钢工艺的不同，同碱度的钢渣其胶凝活性还是有较大的差别，所以用碱度去评定胶凝活性不够准确。 二、钢渣处理方法（一）热泼法 从炼钢车间将热态钢渣运至钢渣场，在炉渣高于可淬温度时向其喷洒有限的水，利用钢渣产生的温度大于本身的极限应力使其碎裂，该过程还加速了游离氧化钙的水化消解，反复热泼后的钢渣变为小碎块或者粉化。其优点是排渣速度快、设备投资小、运行成本低；其缺点是占地大、破碎加工粉尘大、对环境污染严重。（二）盘泼法 通过渣灌将热熔渣运至渣盘边，利用吊车将渣罐中的热熔渣均匀的倾倒在渣盘中，向其喷淋大量的冷却水，再倒入渣车中喷水冷却，最后倒入水池中冷却。该方法的优点是冷却速度快、处理量大、粉尘少、占地少、钢渣粒度利于金属料回收；缺点是工艺复杂、投资和运行成本大、对钢渣的流动性有一定的要求。（三）热炯法 将熔融钢渣倾翻在热炯装置内，封盖，喷水。利用高温液态钢渣的显热洒水产生的物理力学作用以及游离氧化钙遇水生成氢氧化钙体积膨胀产生的化学作用使钢渣破裂粉化。该方法的优点是处理工艺简单、钢渣粉化效果好、钢渣安定性好利于尾渣的后期利用；缺点是处理周期长。 （四）水淬法 钢渣水淬法是20世纪70年代为获得粒度小于8mm钢渣返回烧结而研究成功的工艺。高温液态钢渣在流出下降过程中被高压水分割、击碎，热熔渣遇水急冷收缩产生应力集中而破裂使熔渣在水幕中进行粒化。其优点是排渣速度快、工艺流程简单、占地面积少、投资少、钢渣粒度小性能稳定；其缺点是水淬时操作不当易发生爆炸、只能处理液态渣、钢渣水硬胶凝性低影响钢渣的利用。（五）滚筒法 高温液体钢渣在高速旋转的滚筒内，滚筒中放置有钢球，以水作为冷却介质，钢渣在滚筒中热化、粉化、研磨、冷却。其优点是排渣速度快、占地面积少、污染少、钢渣粒度小、钢渣安定性好利于尾渣的后期利用；其缺点是设备较复杂且故障率高、投资大、只能处理液态渣。 （六）粒化轮法 将熔融的钢渣落到高速旋转的粒化轮上，因机械作用将熔渣破碎、粒化，被粒化的熔渣在空间经喷水冷却后，渣水一同落人脱水转鼓。其优点是排渣速度快、污染少；其缺点是处理率低、只能处理流动性好的钢渣、设备磨损严重、钢渣胶凝性能变差影响其利用。 三、钢渣处理之后的应用（一）回收废钢铁 钢渣的主要化学成分中约有平均质量分数为25%的铁，其中金属铁约占10%,钢厂通过破碎、磁选、筛分工艺来回收钢渣中的废钢铁。若需要越大程度的回收的金属Fe,钢渣的破碎粒度则越细。钢渣破碎到300-100mm,可从中回收6.4%的金属Fe，破碎到100-80mm,可从中回收7.6%的金属Fe，破碎到75-25mm，金属Fe的回收量高达15%。从钢渣中分选、回收废钢和钢粒，现在已经成为钢铁企业最基本的利用措施。 （二）建筑方面的应用
转炉钢渣处理的工艺方法 冶金13-A1 高善超 120133201133 摘要：介绍了钢渣的组成成分，简述了目前国内钢渣的主要处理工艺，对其中最为主流的热泼法、滚筒法、热闷法等钢渣处理工艺的工作原理及其优缺点进行简要评述。转炉渣中的f-CaO是影响转炉渣安定性的主要因素，钢渣中的f-CaO遇水会进行如下化学反应：f-CaO+H2O→Ca（OH）2，会使转炉渣体积膨胀98%左右，导致道路、建材制品或建筑物的开裂而破坏。如果能够降低转炉渣中f-CaO的含量，那么对钢渣的利用具有很大的指导意义。 游离氧化钙与二氧化碳酸化反应生成CaCO3，以消解游离氧化钙，使钢渣中氧化钙降低至3%以下，达到国家规定，从而可以在各个工程中得到良好的应用。 高炉渣中含SiO2一般是32%~42%，可见高炉渣可以视为一种含SiO2物料，具有潜在消解转炉钢渣中f-CaO 的能力，如果实现高炉渣与转炉渣熔融态下同步处理，这无疑拓宽了冶金渣资源化处理的有效途径。本文对以上两种钢渣中游离氧化钙的处理方法进行了论述。 关键词：高炉渣；转炉钢渣；游离氧化钙；二氧化碳；石英砂；高温反应；消解率 0引言 钢渣是生产钢铁的过程中，由于造渣材料、冶炼材料、冶炼过程中掉落的炉体材料、修补炉体的补炉料和各种金属杂质所混合成的高温固溶体，是炼钢过程中所产生的附属产品，需要再次加工方可应用【1】。 钢渣在欧美等发达国家可以广泛的利用，说明了钢渣具有非常好的应用前景，对钢渣的处理、利用、开发已经成为我们国家钢铁企业的重要发展方向。由于钢渣中存在游离氧化钙这种物质，其含量在钢渣中约占0~10%，游离氧化钙遇水后发生反应生成Ca（OH）2，这种反应会使钢渣体积发生膨胀，膨胀后钢渣的体积约会增长一倍，这种情况制约了钢渣的使用方向，使其很难在建材与道路工程中加以使用。由于我国正处于高速发展中，各项基础设施建设需要建设，其中高速公路的发展快速，如果可以将处理后的钢渣应用其中，代替其他岩土材料，可以降低建设成本，降低其他材料的消耗，有效的处理了堆积巨大的废弃钢渣，达到实际的经济效益【1-2】。因此对钢渣进行合理的处理并应用已经成为我国钢铁企业重要的发展方向之一。
新兴钢渣处理技术介绍 关键字：钢渣处理热焖法钢渣热焖干式磁选钢渣回收 摘要：为克服传统干法工艺和水洗球磨机处理工艺的缺陷，新兴河北工程技术有限公司借鉴日本、韩国先进钢渣处理工艺，消化吸收，开发出全新的钢渣处理新工艺。“钢渣热焖—干式磁选”处理技术可实现整个钢渣处理过程的机械化和连续化，从各方面最大程度地降低了投产运行后的经营成本，因此，采用该方案进行钢渣处理在经济方面可实现其效益的最大化。 一、新兴干法钢渣回收利用技术介绍 目前国内钢渣二次处理工艺有： 1、传统干法加工工艺：目前国内大部分钢铁厂所采用的钢渣处理方式多为简单的破碎磁选工艺，所采用的设备为颚式破碎机1~2台或圆锥破碎机1台+带式除铁器若干或干式磁选机1~2台。工序繁多，渣、铁分离不彻底，回收废钢品位低（TFe含量约40%）,不利于炼钢使用；尾渣MFe含量高（约6%），造成资源大量浪费，经济效益差。 低品位渣钢对炼钢生产的影响如下： a、钢渣中硫磷等有害元素回到钢水中并不断富集，影响钢水质量； b、因杂质多，造成渣量增大，喷溅严重； c、冶炼过程中因不能准确确定金属液的重量而影响钢水化学成分的准确控制，浇注时，因钢液重量不足，容易造成短尺废品； 会降低碱度，改变熔渣的组成，这对脱磷及提高炉衬的使用寿 d、钢渣中的主要成分SiO 2 命不利。 此工艺一般小型钢铁厂应用较多。 2、水磨湿选法: 投资大，占地多、小粒度产品品位高，不适合大块钢渣处理，处理大块渣需与其它粗选法配合，尾泥须浓缩、沉淀、脱水、烘干处理才可利用，既污染环境又增加占地、投资，经济效益差。此工艺的致命缺点是： a、尾渣泥处理成本高。目前尾泥处理使用自然沉淀法和机械法。自然沉淀法需要建设大规模的沉淀池系统，沉淀时间长，效果差；机械法以湘潭钢铁为代表，使用斜板沉淀器和压滤机及配套水池、泵、管网系统处理尾渣泥浆。无论哪种方式，都大幅提高了投资及运营成本。 b、脱水后的尾渣含水量也较大，且经细磨水洗后活性丧失，已不能用于钢渣粉的生产，基本丧失利用价值。且经水洗选出的废钢易生锈，铁锈主要成分是Fe（OH）2，在炉内分解
1总论 1.1项目名称 张店钢铁总厂钢渣处理项目可行性研究报告。 1.2设计依据 以张店钢铁总厂领导坚持企业可持续发展的科学发展观，清洁生产，发展循环经济，建立生态化的绿色钢铁企业的理念为依据。 1.3设计指导思想 新设备立足于国产化，并充分利用我厂老区旧设备，达到优质、高效、节能、环保等综合效果。 1.4建设地点 本着节约用地原则，充分利用边角地，本项目拟在我厂新区东南角建设。 1.5项目建设的必要性 我国“十一五”规划纲要指出，必须加快转变经济增长方式，把节约资源和保护环境作为基本国策，发展循环经济，保护生态环境，加快建设资源节约型和环境友好性社会，促进经济发展与人口、资源、环境相协调，走新型工业化道路，坚持节约发展、清洁发展、安全发展，实现可持续发展。 加强固体废弃物资源的循环利用以及废弃物的再资源化，是钢铁企业实现可持续发展的重要一环。如日本钢铁工业钢渣利用率已达99．8％。
我厂钢渣现在主要运往湖田石矿加工处理，回收废钢再运回炼钢厂，来回运费支出较大。湖田石矿回收的废钢未分级处理，渣粉含量较高。 1.6项目建设的有利条件 1.6.1 供水条件 由新区现有供水管网提供。 1.6.2 供电条件 由新区现有供电设施供电。 1.6.3 排水条件 本拟建项目自有沉淀池、蓄水池，可实现污水零排放，循环利用。 1.7设计范围 本工程主要建设内容为：总图运输、钢渣处理生产线、物流运输等。 2 市场分析 我国铁矿石资源不足，人均铁矿资源占有量仅为世界人均占有量的42％，很不适应钢铁工业发展的需要。我国铁矿石进口量已增长到6亿多吨，使铁矿石对外依存度上升到63.9％。从再生资源循环利用情况看，我国铁钢比高，再生钢的比例仅20％，比国外先进水平低50个百分点。因此，废钢利用前景广阔。 3 钢渣处理工艺
1.炼钢主要是一个氧化反应过程，炼钢过程中，通过向炉内吹入氧气以氧化金属料中的碳、硅、锰等元素。对 2.为了熔融矿石中杂质脉石，高炉生产中需要加入熔剂，常用的是碱性熔剂。对 3.热轧的变形制度仅仅是制定压下规程，制定压下规程目的是合理分配各个道次的变形量，变形量包括总的压下量和道次压下量。错 4.热轧通常有两个轧制阶段，一是粗轧阶段，以较小的变形量进行轧制，使轧件具有精确的尺寸和光洁的表面；二是精轧阶段，采用高温大压下量，以减少轧制道次提高生产率。错 5.目前，宝钢分公司烧结厂共有3台495㎡的鲁奇式带式烧结机（长90m，宽5.5m），年产烧结矿1700万吨。对 6.宝钢分公司炼钢厂具有公称容量为300吨和250吨（平均炉产钢水量300吨和250吨）的顶底复合吹转炉各3座。对 7.钢管按生产方式可分为无缝钢管和焊接钢管两类，分别采用热穿孔和钢板/带钢焊接工艺生产。对 8.连铸是连续铸钢的简称，它是通过连铸机直接把钢水连续不断地浇铸成具有一定断面形状和尺寸的钢坯。对 9.在涂镀产品的后处理中，磷化处理后形成的磷化膜具有良好的润滑性、涂装性以及一定的耐蚀性。而钝化是采用辊涂方式生产，采用环保的无铬钝化处理液，提高产品的耐蚀性，可防止白锈的产生。对 10.矿石中的铁在高炉中几乎能全部被还原出来，在高炉的不同区间和温度时,由高价铁氧化物到低价铁氧化物到金属铁是完全一样的还原顺序。错 11.连轧管时，孔型顶部的金属由于受到轧辊外压力和芯棒内压力作用而产生轴向延伸，并向圆周横向宽展，达到减径减壁的效果。因此成型和焊接是它的两个基本工序，而不同的成型和焊接方法构成不同的焊管生产方法。对 12.在高炉炼铁中，矿石中的铁元素以氧化物的形式存在于自然界中，在高温下利用氧化反应冶炼成铁水，铁水作为炼钢的主要原料。错 13.液压热定心机定心，其目的是改善穿孔时的咬入条件和减少毛管前端的壁厚偏差。对 14.造渣剂是炼钢的一种重要辅助原料，一般有石灰石、石灰、软硅石等。石灰石和石灰中的CaO是炉渣的主要成分，它参与脱磷、脱硫反应。软硅石主要含有SiO2，用来调整熔渣碱度和钢渣量。对 15.高炉炼铁是将铁矿石在高温下冶炼成金属铁的过程，一方面由炉顶往炉内装入炉料，另一方面从高炉下部鼓入纯氧使炉料中的燃料燃烧。错 16.在最新的轧机中，在酸洗出口段与冷连轧机间增加一套活套装置，将分别在两个机组完成的工序在联合机组一次完成生产，因此又称为酸洗－冷轧联合生产技术。对 17.冷轧板带的品种规格较多，其生产工艺流程亦各有特点，一般来说主要的工序有：表面清理、冷连轧、退火、平整、剪切（横切、纵切）。错 18.轧钢的目的一方面是得到需要的产品形状和尺寸，另一方面改善钢的内部质量，提高钢的机械性能。对 19.热轧工艺过程主要分为：坯料准备、加热、轧制（粗轧、精轧）和精整等四个步骤。对 20.钢水炉外精炼就是将炼钢炉中初炼的钢水移到钢包或其他容器中再进行精炼处理，也称为二次精炼。对 21.高炉使用的燃料主要是焦炭，它在冶金中主要起三方面的作用：发热剂、还原剂和料柱骨架。对 22.炼钢反应是在高温条件下进行的，转炉炼钢通常无外加热源，冶炼过程的加热和升温，主要依靠铁水中硅、锰、碳、磷等元素的氧化放出的热量。电炉炼钢时则主要依靠电能来加
一、钢渣生产线简介： 钢渣处理生产线是指对钢渣进行处理的生产线，主要是从钢渣中提取钢粒、铁块的成套生产线，高科机械在此对钢渣处理生产线和铬铁渣处理工艺流程作简单介绍，以供参考！ 从上图中可以看出，大块钢渣质地紧密，黑色灰质中含有金属光泽的物质，而左下图为提选出的细粒铁粉，右下图为同时分选出的纯铁块，也就是业内人士俗称的粒子钢。钢渣的的利用价值在于钢渣中含有一定量的钢粒和铁粉，也就是回收钢粒和铁粉是利用钢渣的主要途径。那么钢粒和铁粉如何回收呢？巩义市高科机械厂接下来讲解一下钢渣处理工艺流程，供相关人士参考。 二、钢渣处理工艺流程
一般情况下，对于钢渣的处理加工分为两个步骤进行。 步骤一：钢渣的破碎。 钢厂生产的钢渣都呈规则不均匀的块状，钢粒、铁粉和渣子都混合在一起。必须先通过破碎、研磨，把钢渣打碎，才能够分选。由于钢渣多成块状，且硬度较大，采用破碎比大、耐用的颚式破碎机对钢渣进行粗碎，粗碎过后的钢渣如果大小能够达到10mm以下，那么可以直接送入球磨机内进行研磨；否则需要将粗碎后的钢渣送入细粒颚式破碎机进行第二道破碎。 步骤二：球磨机的磨矿。 仅仅通过破碎机无法将钢渣彻底打碎，还需要球磨机。破碎后的达到10mm以下粒度的钢渣直接送入球磨机内磨矿，经过充分研磨将钢渣、铁粉、渣子之间的连接体结构打碎，从而进行下一步分选。我厂生产的球磨机的尾端加有筛笼，这样当物料从球磨机内出来后，筛笼直接将颗粒状的钢粒和细粒的铁粉、渣子分开，省去了振动筛，减少了客户的投资成本。 步骤三：钢粒（粒子钢）和铁粉的提取。 由于钢粒和铁粉都具有磁性，因此分选、提取钢粒和铁粉的设备就是磁选机。我厂生产的球磨机尾端有筛笼装置，筛出来的钢粒可以直接采用皮带式磁选机（腾空磁选机）进
炼钢废弃资源在宝钢的综合利用 摘要：文章概述了浅盘法、热闷法及滚筒法等宝钢渣处理工艺特点，介绍了钢渣、渣钢铁、LT除尘粉、OG泥等炼钢废弃资源在宝钢的综合利用现状，突出了可持续发展是永恒的主题。 关键词：废弃资源，综合利用，渣处理 Comprehensive Utilization for Disused Resource from Steelmaking Procedure at Baosteel Zhang Geng, Jiang Xiao-fang (Steelmaking Plant of Baosteel Branch, Baoshan Iron & Steel Co.,Ltd.) Abstract: Features of steel slag processing technologies, such as processes of “instantaneous slag chill processing(ISC)”, “tank-type hot disintegrating” and “rotary cylinder” are given. Status of comprehensive utilization for disused resource from steelmaking procedure, such as steel slag, dust and OG sludge are described. The sustainable development is emphasized. Key Words: disused resource, comprehensive utilization, slag treatment 0 前言 废弃资源综合利用一直是可持续发展永恒的主题。宝钢是以钢铁为主业的大型现代化钢铁联合企业，在生产过程中涉及大量的二次资源的回收利用，其中，炼钢系统产生的废弃资源种类多、数量大，因此，对这些废弃资源的综合利用一直是我们研究的课题。宝钢分公司炼钢厂产生的废弃资源主要包括钢渣、渣钢铁、OG泥、LT除尘粉、电炉除尘粉、轻烧白云石除尘粉、石灰石和白云石泥饼及氧化铁皮等，通过有效的管理手段和合理的综合利用工艺，为废弃资源的综合利用创造了良好的前提条件，使宝钢分公司炼钢厂废弃资源的综合利用率达到了较高的水平。 1钢渣的回收及利用 钢渣二次利用最便捷的重要途径是作为高炉、转炉原料，在钢铁厂自行循环使用。此外，钢渣还可用于道路工程、建材原料、钢渣肥料及填坑造地等。宝钢对钢渣多样化处理工艺方法，形成了不同钢渣的不同特性。经过近20年来的努力，宝钢不但扭转了建厂初期一度钢渣成灾的局面，还形成了强化分类回收、分类加工、分类管理的针对性利用等措施，从工艺、体制及制度上确保钢渣的源头管理和分类管理，为钢渣的综合利用创造良好的前提条件。1.1宝钢的渣处理工艺 宝钢分公司采用的渣处理工艺主要有浅盘法、闷罐法及滚筒法等。
宝钢ＢＳＳＦ渣处理工艺技术的研究 肖永力，刘茵，李永谦，陈华 （宝钢研究院） 摘要：BSSF渣处理技术是宝钢开发的一种新型钢渣处理工艺。阐述了宝钢BSSF渣处理技术的工艺原理、工艺流程和技术特点。通过对BSSF成品渣理化性能的分析，探讨了BSSF渣综合利用的多个领域和方向，指出了BSSF渣广阔的应用前景。同时还探讨了BSSF技术的发展方向。 ０背景技术 钢渣是炼钢过程必然产生的副产品，约占钢产量的10％～15％。针对转炉钢渣一千多摄氏度的高温和黏度波动大的特征，传统的渣处理工艺如热泼法、浅盘法、闷罐法等均采用开放式、静态缓冷、先冷却后破碎处理工艺。由于工序多、流程长，时间长，占地面积大，开放式作业造成粉尘污染严重，严重滞后于炼钢工艺的发展，尤其是前两种工艺，长期堆放后再破碎磁选，尾渣综合利用能耗高。 宝山钢铁股份有限公司自1995年开始研发了BSSF钢渣处理技术，它是采用密闭式、动态急冷、热态破碎处理工艺，处理后的粒渣粒度均匀、稳定，可直接利用，突破了传统钢渣处理工艺技术的局限，引起国际钢铁界的强烈关注和兴趣，已先后在宝钢集团内部、马钢、南钢等国内大中型企业得到推广应用并输出到印度ＪＳＷ等钢厂。 １工艺原理和工艺流程及组成 １．１BSSF渣处理技术工艺原理 BSSF渣处理技术是将高温熔态钢渣在一个转动的特殊结构的容器即滚筒中进行处理，在多种工艺介质的共同冷却和机械力作用下，使高温钢渣被急速冷却和碎化，由于渣和钢的不同，所以渣与钢分别固化，实现渣与钢的剥离，然后被排出滚筒。所形成的BSSF渣粒度小而均匀；成品渣中性能较稳定，渣钢分离效果好，可以直接进行磁选。 １．２工艺流程 BSSF渣处理工艺流程图如图１所示，由炼钢车间出来的热态钢渣通过渣罐运至渣处理间，然后由行车将渣罐吊运并倾倒，使渣罐中的熔融钢渣流入BSSF装置中，部分高黏度熔渣则通过扒渣机从渣罐中扒出，并落入BSSF装置中；同时向筒体中通入冷却水。熔渣在装置中被冷却、破碎，约几分钟后变成小于１００ｍｍ的固态粒渣由装置的排渣口排出，排出的粒渣落到链板输送机上，然后经磁选、分选。渣处理装置生产过程中产生的蒸气经喷雾除尘后通过烟囱集中排放。过程中产生的污水先进入沉淀池，经沉淀过滤后进入供水池循环使用。 １．３工艺参数 BSSF钢渣处理技术的工艺参数如表１所示。
钢渣处理技术及综合利用途径 摘要：国内外对钢渣的利用都作了不少研究，但钢渣利用率不高的原因是其成分很复杂，但随着矿源能源的紧张，对钢渣进行处理和综合利用一直是值得关注和探索的课题，文章就目前较为成熟的方法进行了介绍。 关键词：钢渣处理；技术；综合利用 钢渣是炼钢过程中排出的废渣。钢渣主要来源于铁水与废钢中所含元素氧化后形成的氧化物，加入的造渣剂，金属炉料带入的杂质以及脱硫产物和被侵蚀的炉衬材料等。目前我国钢渣年产量1亿多t，累计堆放尚未利用的钢渣达3亿t，对其进行处理和综合利用，具有很大的经济效益、社会效益和环境效益。 1 钢渣的处理工艺 1.1 冷弃法 钢渣倒入渣罐缓冷后直接运到渣场抛弃，这种处理技术不仅占地大，易形成渣山，而且不利于钢渣加工和合理利用，所以不建议采用此种工艺。 1.2 热泼法 随着炼钢炉容量加大，氧气在炼钢炉中的应用，快速炼钢要求快速排渣，从而发展了热泼法技术。热泼法是把炼钢渣倒进渣罐后，用吊车将渣罐吊起并将里面的熔渣分层倒在渣床上，经空气冷却降温至350～400 ℃时再喷淋适量的水，使高温炉渣急冷碎裂并加速冷却。 1.3 水淬法 由于钢渣比高炉渣碱度高、黏度大，其水淬难度也大。该法原理是；液态高温钢渣在流出和下降过程中，被压力水击碎、分割，同时高温熔渣遇水急冷收缩产生应力集中而破裂，使熔渣在水幕中进行粒化。 1.4 盘泼水冷法 该法是用吊车把渣罐内熔渣泼在高架泼渣盘内，喷淋适量的水使钢渣急冷碎裂，渣层一般厚3～12 cm。然后再用吊车把渣盘翻倒，对碎渣进行池边喷水降温，最后把渣倒入水池内进一步降温冷却，使渣粉碎到粒度为0.5～10 cm，用抓斗抓出装车，送到钢渣车间再处理。 1.5 粒化法 该法和水淬法有相似之处，原理是把液态钢渣均匀流入粒化器，在粒化器中被高速旋转的粒化轮破碎并沿切线方向抛出，同时受高压水流冷却后落入水箱，
钢渣处理技术介绍 一、新兴干法钢渣回收利用技术介绍 目前国内钢渣二次处理工艺有： 1.传统干法加工工艺：目前国内大部分钢铁厂所采用的钢渣处理方式多为简单的破碎磁选工艺，所采用的设备为颚式破碎机1~2台或圆锥破碎机1台+带式除铁器若干或干式磁选机1~2台。工序繁多，渣、铁分离不彻底，回收废钢品位低（TFe含量约40%）,不利于炼钢使用；尾渣MFe含量高（约6%），造成资源大量浪费，经济效益差。 低品位渣钢对炼钢生产的影响如下： a、钢渣中硫磷等有害元素回到钢水中并不断富集，影响钢水质量； b、因杂质多，造成渣量增大，喷溅严重； c、冶炼过程中因不能准确确定金属液的重量而影响钢水化学成分的准确控制，浇注时，因钢液重量不足，容易造成短尺废品； d、钢渣中的主要成分SiO2会降低碱度，改变熔渣的组成，这对脱磷及提高炉衬的使用寿命不利。 此工艺一般小型钢铁厂应用较多。 2. 水磨湿选法: 投资大，占地多、小粒度产品品位高，不适合大块钢渣处理，处理大块渣需与其它粗选法配合，尾泥须浓缩、沉淀、脱水、烘干处理才可利用，既污染环境又增加占地、投资，经济效益差。此工艺的致命缺点是： a、尾渣泥处理成本高。目前尾泥处理使用自然沉淀法和机械法。自然沉淀法需要建设大规模的沉淀池系统，沉淀时间长，效果差；机械法以湘潭钢铁为
代表，使用斜板沉淀器和压滤机及配套水池、泵、管网系统处理尾渣泥浆。无论哪种方式，都大幅提高了投资及运营成本。 b、脱水后的尾渣含水量也较大，且经细磨水洗后活性丧失，已不能用于钢渣粉的生产，基本丧失利用价值。且经水洗选出的废钢易生锈，铁锈主要成分是Fe（OH）2，在炉内分解会增加钢种的氢含量，影响钢材质量。 c、尾渣泥沉淀池系统需占用大量土地，且由于尾泥无利用价值只能扔掉，需占用大量土地，污染环境。 国内使用此工艺的钢铁厂较多，代表钢厂为湘潭钢铁厂。 如何利用简洁高效的工艺装备处理钢渣，生产优质废钢、铁精粉及容易利用的干尾渣，是实现钢渣高附加值利用的技术关键。 为克服传统干法工艺和水洗球磨机处理工艺的缺陷，新兴河北工程技术有限公司借鉴日本、韩国先进钢渣处理工艺，消化吸收，开发出全新的钢渣处理新工艺。此工艺采用钢渣专用棒磨机对钢渣进行破碎，通过湿度、粒度、给料量的综合控制及其它手段，实现对渣、钢的彻底剥离。且产品粒度比较均匀，过粉碎矿粒少，产品粒度在3mm左右。配之以特殊结构的可变磁场干式磁选机将金属全部回收。 本工艺处理后的钢渣所有产品质量好，可利用途径广泛。所得废钢品位～90%，完全可满足炼钢使用要求；所得铁精粉品位>65%，完全可满足烧结使用要求；所得尾渣磁性铁含量<1%，且为干尾渣，可制砖、生产微粉、作为集料等，用途广泛，可利用价值高。 本技术在新疆特钢和济源钢铁厂实际应用，回收效果良好。

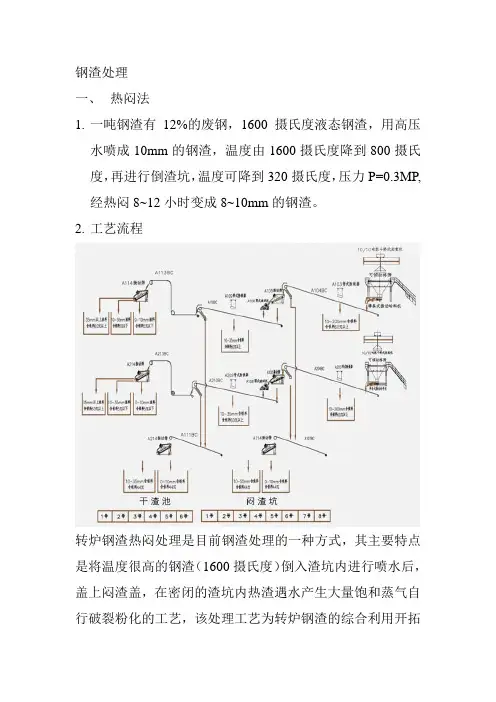

钢渣处理 一、热闷法 1.一吨钢渣有12%的废钢，1600摄氏度液态钢渣，用高压 水喷成10mm的钢渣，温度由1600摄氏度降到800摄氏度，再进行倒渣坑，温度可降到320摄氏度，压力P=0.3MP,经热闷8~12小时变成8~10mm的钢渣。 2.工艺流程 转炉钢渣热闷处理是目前钢渣处理的一种方式，其主要特点是将温度很高的钢渣（1600摄氏度）倒入渣坑内进行喷水后，盖上闷渣盖，在密闭的渣坑内热渣遇水产生大量饱和蒸气自行破裂粉化的工艺，该处理工艺为转炉钢渣的综合利用开拓
新的途径。 1）钢渣余热自解热闷原理 液态钢渣直接倒入热闷装置中，喷雾遇热渣产生饱和蒸气与钢渣中游离的氧化钙f-CaO, 游离氧化镁f- MgO 发生如下反应： f-CaO+H2O→Ca(OH)2 体积膨胀98% f-MgO+H2O→Mg(OH)2 体积膨胀148% 由于上述反应致使钢渣自解粉化 2）工艺流程 液态钢渣→装入热闷装置（如坑闷）→盖上盖喷雾化水→蒸气热闷→钢渣粉化 ↓废钢→返回冶炼 磁选回收废钢→ 尾渣→生产钢渣粉和水泥3）钢渣热闷法的技术特点 （1）钢渣粒度小于20mm的量占60%~80%，都去了钢渣热泼工艺的多级破碎设备。 （2）钢渣分离效果好，大粒级的钢渣铁品位高，金属回收率高，尾渣中金属含量小于1%，减少金属资 源的浪费。 （3）与其它工艺相比，钢渣热闷处理可使尾渣中的游离氧化钙（f-CaO）和游离氧化镁（f-MgO）充分
进行消解反应，消除钢渣不稳定因素，使钢渣用 于建材和道理工程安全可靠，尾渣的利用率可达 100%。 （4）粉化钢渣中水硬性矿物硅酸二钙，硅酸三钙的溶性不降低，保证钢渣质量。 （5）钢渣粉化后粒度小，用于建材工业不需要破碎，磨细时亦可提高粉磨效率，节省电耗。 二、为何目前钢渣粉产量低 主要原因是因为钢渣硬度较高，难以磨细，用传统的球磨机电耗大，生产成本高，企业利润少。中国京冶工程技术有限公司经过广泛调研，确认法国FCB公司生产的卧式辊磨（HOROMILL），粉磨耗电低，试验结果钢渣的比表面积在400平方米/千克以上时，吨电耗仅为32千瓦时，为传统球磨机电耗的1/3，卧式辊磨机解决了钢渣粉生产的瓶颈问题。
钢渣的处理方式精编版 MQS system office room 【MQS16H-TTMS2A-MQSS8Q8-MQSH16898】
钢渣综合利用方法和处理工艺的介绍 钢铁工业是国民经济的基础产业，在国家经济快速发展的形势下，钢铁工业也呈现出跳跃式发展的态势，钢产量近几年不断提高，钢渣作为炼钢工艺流程的衍生物随着钢产量的提高年产量不断递增。 据最新资料统计，2004年我国钢渣的产生量为3819万ｔ，钢渣利用率仅为10%左右，该数据显示钢渣利用率很低，距离钢铁企业固体废弃物“零”排放的目标尚远。 积极开发和应用先进有效的处理技术和资源化利用新技术，提高其利用率和附加值，是钢铁企业发展循环经济，实现可持续发展的重要课题之一。 钢渣利用途径和制约钢渣利用率的因素 钢渣的利用途径大致可分为内循环和外循环，内循环指钢渣在钢铁企业内部利用，作为烧结矿的原料和炼钢的返回料。钢渣的外循环主要是指用于建筑建材行业。 1 钢渣的内循环利用 钢渣返烧结主要是利用钢渣中的残钢、氧化铁、氧化镁、氧化钙、氧化锰等有益成分，而且可以作为烧结矿的增强剂，因为它本身是熟料，且含有一定数量的铁酸钙，对烧结矿的强度有一定的改善作用，另外转炉渣中的钙、镁均以固溶体形式存在，代替溶剂后，可降低溶剂(石灰石、白云石、菱镁石)消耗，使烧结过程碳酸盐分解热减少，降低烧结固体燃料消耗。 钢渣在钢铁企业内部循环历来受到重视和普遍采用，配加转炉渣的烧结矿可改善高炉的流动性，增加铁的还原产量。但是配矿工艺对返烧结有影响，过度使用会造成磷等有害元素的富集；配加转炉渣的烧结矿品位、碱度有所降低。 研究表明，当高炉炉料使用100%自熔性球团矿时，5%转炉渣作为溶剂加入会引起高炉运行不畅，原因是明显影响球团矿的软熔特性，增大软熔温度间隔，使炉渣粘性有增大趋势。 另外钢渣的成分波动较大，烧结配矿时要求钢渣各种氧化物成分波动≤±2%，粒度要求一般小于3ｍｍ，钢渣在成分上很难满足要求，对钢渣破碎和筛分的要求也高。
钢渣热闷处理生产线工艺规程（试用） 编制人：王庆 初审人： 审核人： 批准人： 2012年10月□ 成渝钒钛科技有限公司
目录 第一章转炉钢渣热闷处理工艺规程................................. 1.. 1 目的..................................................... 1... 2 用途..................................................... 1... 3 适用范围 .................................................. 1... 4 钢渣热闷工艺操作规程...................................... 1.. 4.1 前言 1... 4.2 生产工艺流程图....................................... 2.. 4.3 主要工艺参数 2... 4.4 热态钢渣和热闷装置的技术要求......................... 3. 4.5 热闷前准备工作 3... 4.6 热闷装置垫底和翻渣................................... 4.. 4.7 醒渣 4... 4.8 均热 4... 4.9 热闷喷水 5... 4.10 热闷 6... 4.11 排汽阀调节 7... 4.12 出渣 7... 4.13 给排水 7... 4.14 水质处理 8...
第二章中控室工艺规程 ................................................................ 9.. . 1 目的..................................................... 9... 2 适用范围 .................................................. 9... 3 实施步骤 .................................................. 9... 3.1 开机前准备： 9... 3.2正常作业（闷渣操作、PLC自动化操作参数待最终调试后 确定）.................................................. 9... 3.3 正常作业（筛分、磁选、输送、储存操作）.............. 1. 0 3.4 安全作业 1..0. 第三章钢渣筛分磁选生产线工艺流程 ............................ 1..2 1 工艺流程................................................. 1..2. 备注： ......................................................... 1..3 .
第25卷第7期2013年7月 钢铁研究学报J o u r n a l o f I r o n a n d S t e e l R e s e a r c h V o l .25,N o .7J u l y 2013作者简介:张朝晖(1967—,男,博士,教授; E -m a i l :305201096@q q .c o m ;收稿日期:2013-03-18钢渣处理工艺与国内外钢渣利用技术 张朝晖,廖杰龙,巨建涛,党要均 (西安建筑科技大学冶金工程学院,陕西西安710055 摘要:介绍了钢渣的组成成分,简述了目前国内钢渣的主要处理工艺,对其中最为主流的热泼法、滚筒法、热闷法等钢渣处理工艺的工作原理及其优缺点进行简要评述。并在介绍钢渣特性的基础上,着重综述了钢渣在钢铁冶炼、 建材生产、环境工程、农业等方面的综合利用途径。从钢渣综合利用的现状出发,总结了制约钢渣应用的问题,提出针对具体问题所需提高的钢渣再利用技术与理念,展望了钢渣利用的发展趋势。关键词:钢渣;烧结材料;游离氧化钙;混凝土 文献标志码:A 文章编号:1001-0963(201307-0001- 04T r e a t m e n t P r o c e s s a n d U t i l i z a t i o n T e c h n o l o g y o f S t e e l S l a g i n C h i n a a n d A b r o a d Z HA N G Z h a o -h u i ,L I A O J i e -l o n g ,J U J i a n -t a o , D A N G Y a o -j u n (S c h o o l o f M e t a l l u r g i c a l E n g i n e e r i n g ,X i ′a n U n i v e r s i t y
钢渣综合利用方法和处理工艺的介绍 钢铁工业是国民经济的基础产业，在国家经济快速发展的形势下，钢铁工业也呈现出跳跃式发展的态势，钢产量近几年不断提高，钢渣作为炼钢工艺流程的衍生物随着钢产量的提高年产量不断递增。 据最新资料统计，2004年我国钢渣的产生量为3819万ｔ，钢渣利用率仅为10%左右，该数据显示钢渣利用率很低，距离钢铁企业固体废弃物“零”排放的目标尚远。 积极开发和应用先进有效的处理技术和资源化利用新技术，提高其利用率和附加值，是钢铁企业发展循环经济，实现可持续发展的重要课题之一。 钢渣利用途径和制约钢渣利用率的因素 钢渣的利用途径大致可分为内循环和外循环，内循环指钢渣在钢铁企业内部利用，作为烧结矿的原料和炼钢的返回料。钢渣的外循环主要是指用于建筑建材行业。 1 钢渣的内循环利用 钢渣返烧结主要是利用钢渣中的残钢、氧化铁、氧化镁、氧化钙、氧化锰等有益成分，而且可以作为烧结矿的增强剂，因为它本身是熟料，且含有一定数量的铁酸钙，对烧结矿的强度有一定的改善作用，另外转炉渣中的钙、镁均以固溶体形式存在，代替溶剂后，可降低溶剂(石灰石、白云石、菱镁石)消耗，使烧结过程碳酸盐分解热减少，降低烧结固体燃料消耗。 钢渣在钢铁企业内部循环历来受到重视和普遍采用，配加转炉渣的烧结矿可改善高炉的流动性，增加铁的还原产量。但是配矿工艺对返烧结有影响，过度使用会造成磷等有害元素的富集；配加转炉渣的烧结矿品位、碱度有所降低。 研究表明，当高炉炉料使用100%自熔性球团矿时，5%转炉渣作为溶剂加入会引起高炉运行不畅，原因是明显影响球团矿的软熔特性，增大软熔温度间隔，使炉渣粘性有增大趋势。 另外钢渣的成分波动较大，烧结配矿时要求钢渣各种氧化物成分波动≤±2%，粒度要求一般小于3ｍｍ，钢渣在成分上很难满足要求，对钢渣破碎和筛分的要求也高。
