最新版轨道交通室外电缆井及电缆隧道施工方案

最新版轨道交通室外电缆井及电缆隧道施工方案
最新版轨道交通室外电缆井及电缆隧道施工方案

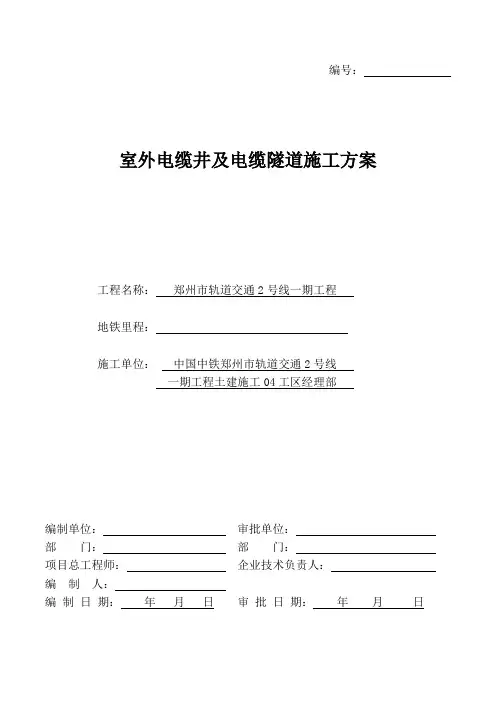

最新版

轨道交通室外电缆井及电缆隧道施工方案

编制单位:审批单位:

部门:部门:

项目总工程师:企业技术负责人:

编制人:

编制日期:年月日审批日期:年月日

目录

1、工程概况 (2)

2、编制依据 (2)

3、施工计划 (2)

3.1 、进度计划 (2)

3.2 、设备计划 (2)

3.3 、施工人数 (2)

4、施工方案 (2)

4.1 施工流程 (3)

4.2 工程测量 (3)

4.3 电缆隧道施工 (3)

4.4 电缆井施工 (7)

5、确保工程质量技术组织措施 (7)

5.1 质量目标 (7)

5.2 质量保证措施 (7)

5.3 电缆隧道施工措施 (8)

5.4 验收规定 (9)

6、安全生产保证措施 (12)

7、文明施工措施 (14)

8、环境保护措施 (15)

8.1 、环境保护机构设置 (15)

8.2 、环境要求 (15)

9、雨季施工措施 (16)

室外电缆井及电缆隧道施工方案

1、工程概况

本工程为郑州 2 号线车辆段与综合基地室外部分电缆井及电缆隧道,电缆隧道总长约250 米,截面尺寸 1.90*1.90 米;电缆井11 座(11#电缆井至21#电缆井);混凝土强度等级C30,抗渗等级P6;电缆隧道防水等级为三级;结构使用年限为50 年,抗震设防烈度7 度,场地土类别II 类;回填素土压实系数不小于0.94 。

2、编制依据

2.1 、《建筑地基基础工程施工质量验收规范》GB50202-2002

2.2 、《建筑地基处理技术规范》JGJ79-2012

2.3 、《郑州市轨道交通 2 号线一期工程03 合同段车辆段岩土工程勘察报告》2012 年7 月

2.4 、设计图纸

2.5 、《混凝土结构设计规范》(GB50010-2010)

2.6 、其它

3、施工计划

3.1 、进度计划

根据现有施工图纸,基础土方工程施工日期为2014 年05 月01 日至2014 年05 月10 日;主体结构施工日期2014 年05 月10 日至2014 年05 月31 日。

3.2 、设备计划

序号1 机械设备名称

挖掘机

数量

1

备注

2 自动装卸车 2

3 电动冲击夯 3

4 全站仪 1

5 水准仪 1

6 其它若干

3.3 、施工人员

配合机械开挖及回填劳务人员: 5 人;司机:2 人;管理人员:2 人;土建施工人员:10 人。

4、施工方案

3

4.1 施工流程

电缆隧道井及过道路电缆隧道: 定位放线→沟槽开挖→垫层→底板钢筋绑扎和模板安装→底板混凝土浇捣→排架搭设→板墙钢筋绑扎→内模板和顶板模板 安装→顶板钢筋绑扎→外模板安装→混凝土浇捣→拆模。 4.2 工程测量

根据《工程测量规范》和甲方、监理机构所提交的坐标点、高程点、

《平面

布置图》进行施工控制网测量。对甲方、监理机构所提交的坐标点、高程点位进 行复测,并对场区内的现状地面标高进行统一复测,建立场区平面控制网,绘制控制网桩位图,施工控制网桩位及测量资料须经各方审定签认后方可实施。 4.3 电缆隧道施工

4.3.1 沟槽开挖

本工程现场土质情况较好,

采取人工配合机械严格按施工设计边坡进行,

边坡为 1: 0.5 ,沟槽两侧留 1m 的操作面宽。若遇到周边环境较差不适合机械开挖的段面(预留 500mm ),采用人工进行开挖。 在开挖过程中将开挖出的弃土运出 场外。沟底应按千分之五设置纵坡,每

50 米设置设置φ 500 深 0.5 米的集水井,

沟槽开挖过程中及结构施工中,均应进行临时施工排水,用水泵将将集水抽排至 施工范围外的排水系统,保持管道施工在无水条件下进行。电缆隧道施工后沟槽 不得长期停置,应及时回填以保证沟槽回填的质量。

在施工电缆隧道及电缆井时,开挖到设计标高,请设计人员、监理、勘察及业主现场验槽后,确保电缆隧道及电缆井基础达到设计要求。

4.3.2 基坑围护

电缆隧道基坑两边维护,电缆井四面采用放坡形式,对于基坑较深位置采取阶梯状放坡,保证基坑深度不大于 3.0m 。

4.3.3 定位放线和沟槽开挖

根据设计总平面图布置的电缆隧道坐标, 利用已建立的全站平面及高程控制网用全站仪进行投、 分点定位并放出基坑开挖灰线和平面坐标轴线控制桩并兼作高程控制点(标出高程读数) 。所有控制桩布设确定后应定期复核,控制桩根部采用混凝土进行护桩,以确保坐标和高程控制的准确。

沟槽开挖用 1m 反铲挖土机主挖,挖土时应由施工员跟机指挥。基底及边坡应留 500mm 余量辅以人工修挖,以确保基底和边坡的平直及平整。沟槽挖土时应

2

由技术员用水准仪跟测,用顶部涂大红漆的小竹桩钉出标高控制桩,小竹桩布设间距为每 1/ m 点,确保基坑开挖标高符合设计图纸要求。

在沟槽开挖过程中,如发现基坑底土质为回填土、松土或挖土过程中出现不 明地下设施及发现土质不符设计要求时应立即停止挖土作业, 及时向业主、设计、

监理部门汇报,待上述部门作出书面的明确答复、妥善处理意见并实施后才能继

续作业。

沟槽开挖后及时进行垫层施工,垫层混凝土 C15。垫层厚度根据电缆隧道沟

底排水坡度进行施工,确保沟底泄水一次施工完成,排水管道随垫层施工一起施

工完成,保证电缆隧道砌筑完成后排水通畅。

4.3.4 混凝土垫层施工

地基验槽完成后,清除表层浮土和扰动土,不留积水,立即进行放线支模、垫层混凝土施工,垫层混凝土必须振捣密实,表面平整。

4.3.5 钢筋绑扎

钢筋采用 HPB300I 级或 HRB400III 级热轧钢筋。钢筋应平直、表面应洁净、无损伤、油渍、漆污和颗粒状或片状老锈。钢筋外表面如有铁锈时,应在使用 前清除干净。 钢筋加工过程中如发现钢筋脆断、焊接性能不良或力学性能显著 不正常等现象时,应对该批钢筋进行化学成分检验或其他专项检验。

钢筋绑扎

用的钢丝(镀锌钢丝)可采用 20~ 22 号钢丝,其中 22 号钢丝只用于绑扎直径 12mm 以下的钢筋。钢筋加工的形状、尺寸必须符合设计的要求。当钢筋的品种、级 别或规格需作变更时,应办理设计变更文件。 受力钢筋的弯钩和弯折应符合下列规定:

A.HPB300级钢筋未端应作 180°弯钩,其弯弧内直径不应小于钢筋直径的 2.5

倍,弯钩的弯后平直部分长度不应小于钢筋直径的

3 倍。

b. 当设计要求钢筋需作 135°弯钩时, HRB400级钢筋的弯弧内直径不应小于钢筋直径的 4 倍,弯钩的弯后平直部分长度应符合设计要求。

c. 钢筋作不大于 90°的弯折时,弯折处的弯弧内直径不应小于钢筋直径的 5

倍。

表面弹线进行钢筋绑扎,钢筋绑扎不允许漏扣,连接点处必须全部绑扎, 先绑扎底板钢筋再绑扎侧壁钢筋。

4.3.6 模板安、拆

本工程采用木模板。木模板采用 1800× 900 大模板, 90× 60 木方,钢管和

对拉螺杆作为固定和支撑体系。现场测量组人员放线后,项目质检人员进行复

线,准确无误后,弹出模板的安装位置线。在支撑架上引测水平标高 1.0m 线。经复查后进行施工。根据各种构件的断面尺寸和设计方法进行配模板,模板下

料后,进行分类、分规格编号堆码,并涂刷粉状脱模剂。所安装模板的构件钢

筋隐蔽检查验收同意关模后,根据模板的位置线冲洗干净模板内的杂物立即关

模。竖向要在模板外立木方,间距900。水平方向通过对拉杆保证槽壁的厚度并

固定好模板的位置。穿墙螺栓采用M14对拉止水螺栓,内垫止水片。横向间距为300mm,竖向间距为900mm,模板的拼缝用双面胶粘贴密实。模板安装如图1,其中a=900mm,b=900mm。模板安装后进行校正,检查模板的断面尺寸、标高、轴

线位置、接缝宽度、垂直度。各项指标满足要求后进行加固,确保混凝土浇筑

过程模板不变形。为保证混凝土外观质量模板拼缝用胶带粘贴。模板校正、加

固好后,进行自检和项目复检,而后进行报验,符合要求后进行混凝土浇筑。

拆除时掌握好撬棍力度,不能损伤混凝土表面和棱角。拆除模板时对对拉螺杆

采用切割处理,切割后应用防水砂浆进行修补。模板拆除后立即清除混凝土和

涂刷脱模剂,分类、分规格堆放整齐。

1

4.3.7 预埋件定位固定

1

模板立面图1-1 剖面

为确保预埋件位置准确,预埋件标高、定件,预埋铁件与结构钢筋焊接固定( 经施测标高、位置准确) ,这样在浇捣砼时不会发生预埋件标高、位置的错动,保证了其位置准确、标高符合要求。在施工前、施工中、施工后都要检查,复核。浇筑砼时,应经常注意观察模板,予埋件有无走动情况,当发现有
