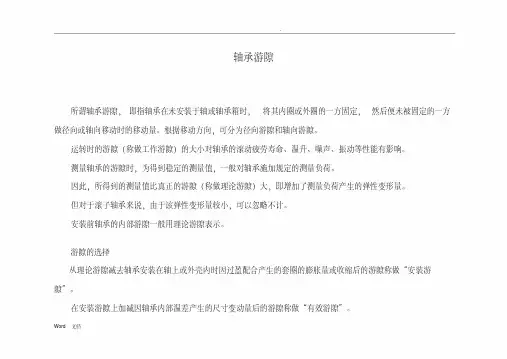

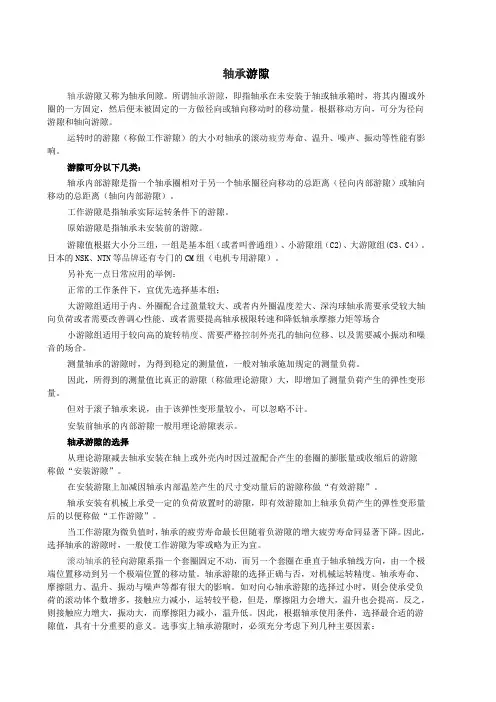

所谓轴承游隙，即指轴承在未安装于轴或轴承箱时，将其内圈或外圈的一方固定，然后便未被固定的一方做径向或轴向移动时的移动量。根据移动方向，可分为径向游隙和轴向游隙。
运转时的游隙（称做工作游隙）的大小对轴承的滚动疲劳寿命、温升、噪声、振动等性能有影响。
测量轴承的游隙时，为得到稳定的测量值，一般对轴承施加规定的测量负荷。
因此，所得到的测量值比真正的游隙（称做理论游隙）大，即增加了测量负荷产生的弹性变形量。
但对于滚子轴承来说，由于该弹性变形量较小，可以忽略不计。
安装前轴承的内部游隙一般用理论游隙表示。
●规格值(单位：um) 公称内径d MC1组MC2组MC3组MC4组MC5组MC6组
最小最大最小最大最小最大最小最大最小最大最小最大
0～9 0 5 3 8 5 10 8 13 13 20 20 28
公称内径d
C2组EMQ组
C0组
C3组C4组C5组
0～10 0 7 4 11 2 13 8 23 14 29 20 37
10～18 0 9 4 11 3 18 11 25 18 33 25 45
18～24 0 10 5 12 5 20 13 28 20 36 28 48
24～30 1 11 5 12 5 20 13 28 23 41 30 53
游隙的选择
从理论游隙减去轴承安装在轴上或外壳内时因过盈配合产生的套圈的膨胀量或收缩后的游隙称做“安装游隙”。
在安装游隙上加减因轴承内部温差产生的尺寸变动量后的游隙称做“有效游隙”。
轴承安装有机械上承受一定的负荷放置时的游隙，即有效游隙加上轴承负荷产生的弹性变形量后的以便称做“工作游隙”。
当工作游隙为微负值时，轴承的疲劳寿命最长但随着负游隙的增大疲劳寿命同显著下降。因此，选择轴承的游隙时，一般使工作游隙为零或略为正为宜。
另外，需提高轴承的刚性或需降低噪声时，工作游隙要进一步取负值，而在轴承温升剧烈时，工作游隙则要进一步取正值等等，还必须根据使用条件做具体分析。
轴承内部的轴向间隙可以借助移动外圈的轴向位置来实现。
1 调整垫片法：
在轴承端盖与轴承座端面之间填放一组软材料（软钢片或弹性纸）垫片；调整时，先不放垫片装上轴承端盖，一面均匀地拧紧轴承端盖上的螺钉，一面用手转动轴，直到轴承滚动体与外圈接触而轴内部没有间隙为止；这时测量轴承端盖与轴承座端面之间的间隙，再加上轴承在正常工作时所需要的轴向间隙；这就是所需填放垫片的总厚度，然后把准备好的垫片填放在轴承端盖与轴承座端面之间，最后拧紧螺钉。
2 调整螺栓法：
把压圈压在轴承的外圈上，用调整螺栓加压；在加压调整之前，首先要测量调整螺栓的螺距，然后把调整螺栓慢慢旋紧，直到轴承内部没有间隙为止，然后算出调整螺栓相应的旋转角。例如螺距为 1.5mm，轴承正常运转所需要的间隙，那么调整螺栓所需要旋转角为3600×0.15／l.5=360；这时把调整螺栓反转360，轴承就获得0.5mm的轴向间隙，然后用止动垫片加以固定即可。
游隙是滚动轴承能否正常工作的一个重要因素，分为轴向游隙和径向游隙。选择适当的游隙，可使载荷在轴承滚动体之间合理分布；可限制轴（或外壳）的轴向和径向位移，保证轴的旋转精度；能使轴承在规定的温度下正常工作；减少振动和噪声，有利于提高轴承的寿命。因此。在选用轴承时，必须选择适当的轴承游隙。
选择轴承游隙时，应考虑以下几个方面：
1. 轴承的工作条件，如载荷、温度、转速等；
2. 对轴承使用性能的要求（旋转精度、摩擦力矩、振动、噪声）；
3. 轴承与轴和外壳孔为过盈配合时导致轴承游隙减小；
4. 轴承工作时，内外套圈的温度差导致轴承游隙减小；
5. 因轴和外壳材料的膨胀系数不同，导致轴承游隙减小或增大。
根据使用经验，球轴承最适宜的工作游隙为近于零；滚子轴承应保持有少量的工作游隙。在要求支承刚性良好的部件中，轴承允许有一定数值的预紧力。这里特别指出，所谓工作游隙，是指轴承在实际运转条件下的游隙。还有一种游隙叫原始游隙，是指轴承未安装前的游隙。原始游隙大于安装游隙。我们对游隙的选择，主要是选择合适的工作游隙。
国家标准规定的游隙值分为三组：有基本组（0组）、小游隙辅助组（1、2组）和大游隙辅助组（3、4、5组）。选择时，在正常工作条件下，宜优先选用基本组，便可使轴承得到合适的工作游隙。当基本组不能满足使用要求时，则应选用辅助组游隙。大游隙辅助组适用于轴承与轴和外壳孔采用过盈配合，轴承内外圈温差较大，深沟球轴承需要承受较大轴向负荷或需改善调心性能，心及要求提高极限转速和降低轴承摩擦力矩等场合；小游隙辅助组适用于要求较高的旋转精度、需严格控制外壳孔的轴向位移，以及需减少振动和噪声的场合。
各类轴承的径向游隙见国家标准的规定(附表）。
以上资料或许对你有用，轴承如果出现抱死的情况，原因是有多种的，你可以通过这些资料加以分析，得出你的实际结论。
滚动轴承的径向游隙系指一个套圈固定不动，而另一个套圈在垂直于轴承轴线方向，由一个极端位置移动到另一个极端位置的移动量。轴承游隙的选择正确与否，对机械运转精度、轴承寿命、摩擦阻力、温升、振动与噪声等都有很大的影响。如对向心轴承游隙的选择过小时，则会使承受负荷的滚动体个数增多，接触应力减小，运转较平稳，但是，摩擦阻力会增大，温升也会提高。反之，则接触应力增大，振动大，而摩擦阻力减小，温升低。因此，根据轴承使用条件，选择最合适的游隙值，具有十分重要的意义。选事实上轴承游隙时，必须充分考虑下列几种主要因素：
（1）轴承与轴和外壳孔配合的松紧会导致轴承游隙值的变化。一般轴承安装后会使游隙值缩小；
（2）轴承在机构运转过程中，由于轴与外壳的散热条件的不同，使内圈和外圈之间产生温度差，从而会导致游隙值的缩小；
（3）由于轴与外壳材料因膨胀系数不同，会导致游隙值的缩小或增大。
通常向心轴承选择最适宜的工作游隙值就是轴承游隙标准中所规定的基本组游隙值。基本组游隙值适用于一般工作条件，应该优先选用。对于在特殊条件下工作的向心轴承不能采用基本组游隙时，可选用辅助组游隙值。如深沟球轴承的第3、4、5组游隙值，适用于轴承与轴和外壳孔采用比正常配合更紧的过盈配合或轴承内圈与外圈工作温差较大的机械部件中。在轴中心与外壳孔中心线倾斜度较大，和为了增加其承受轴向负荷能力，提高轴承极限转速，以及降低轴承摩擦阻力等工况条件下，亦可采用第3、4、5组游隙值。对于要求旋转精密或限制轴向游动的轴，一般采用第2组游隙值（小游隙值）的轴承，必要时还给予一定的预加负荷“预紧”，以提高轴的刚性。

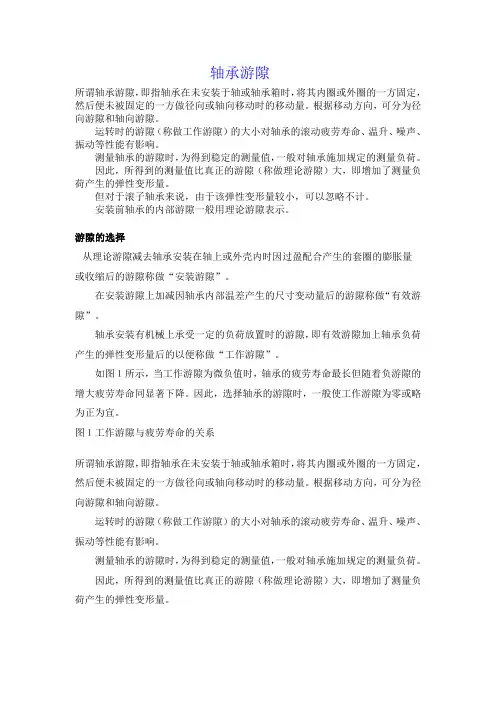

轴承游隙
所谓轴承游隙，即指轴承在未安装于轴或轴承箱时，将其内圈或外圈的一方固定，然后便未被固定的一方做径向或轴向移动时的移动量。根据移动方向，可分为径向游隙和轴向游隙。
运转时的游隙（称做工作游隙）的大小对轴承的滚动疲劳寿命、温升、噪声、振动等性能有影响。
测量轴承的游隙时，为得到稳定的测量值，一般对轴承施加规定的测量负荷。
因此，所得到的测量值比真正的游隙（称做理论游隙）大，即增加了测量负荷产生的弹性变形量。
但对于滚子轴承来说，由于该弹性变形量较小，可以忽略不计。
安装前轴承的内部游隙一般用理论游隙表示。
游隙的选择
从理论游隙减去轴承安装在轴上或外壳内时因过盈配合产生的套圈的膨胀量或收缩后的游隙称做“安装游隙”。
在安装游隙上加减因轴承内部温差产生的尺寸变动量后的游隙称做“有效游隙”。
轴承安装有机械上承受一定的负荷放置时的游隙，即有效游隙加上轴承负荷产生的弹性变形量后的以便称做“工作游隙”。
如图１所示，当工作游隙为微负值时，轴承的疲劳寿命最长但随着负游隙的增大疲劳寿命同显著下降。因此，选择轴承的游隙时，一般使工作游隙为零或略为正为宜。
图１工作游隙与疲劳寿命的关系
另外，需提高轴承的刚性或需降低噪声时，工作游隙要进一步取负值，而在轴承温升剧烈时，工作游隙则要进一步取正值等等，还必须根据使用条件做具体分析。
color=#000000>表１深沟球轴承（圆柱孔）的径向游隙单位um
表２调心球轴承的径向游隙
（１）圆柱孔轴承单位 um
表２调心球轴承的径向游隙
（２）圆锥孔轴承单位 um
表５四列圆柱滚子轴承的径向游隙（圆柱孔）单位 um
表３圆柱滚子轴承的径向游隙
（１）圆柱孔轴承单位 um
表４调心滚子轴承的径向游隙
（１）圆柱孔轴承单位 um
表４调心滚子轴承的径向游隙
（２）圆锥孔轴承单位 um
轴承游隙
分类:轴承基本知识
2007.5.30 22:08 作者：daxingxing0586 | 评论：0 | 阅读：354
内部游隙和规格值
所谓内部游隙是轴承外轮、内轮、钢球间的游隙量。一
般固定内轮把外轮上下方向运动时的运动量称为径向游
隙，左右方向运动时的运动量称为轴向游隙。在轴承运
转中，内部游隙的大小是左右振动、发热、疲劳寿命等
性能的主要因素。
深沟球轴承用普通径向内部游隙表示，在实际测定中，
为了得到稳定的测定值，加上了规定的负载，因轴承的
弹性变形，此时的测定值比实际值大，所以经过修正可
求得真正的游隙。
●小孔径轴承、微型轴承的径向内部游隙(单位：um)游隙记号MC1MC2MC3MC4MC5MC6
游隙最小03581320最大5810132028
备注：1.标准的游隙是MC3。
2.在用测定游隙时，用下表的修正量修正。
(单位：um)
游隙记号MC1MC2MC3MC4MC5MC6修正量111122
备注：另外，测定负荷如下
微型轴承时····2.5N（0.25kgf）
小孔径轴承时···4.4N（0.45kgf）
●一般深沟球轴承的径向内部游隙(单位：um)
轴承公称内径d(mm)径向内部游隙
C2C0C3C4C5
以上以下最小最大最小最大最小最大最小最大最小最大2.560721382314292037 6100721382314292037 101809318112518332545 1824010520132820362848 2430111520132823413053 3040111620153328464064 4050111623183630514573 5065115828234338615590
658011510302551467165105
轴承公称内径d（mm）测定负荷游隙的修正量
C2C0C3C4C5
以上以下N (kgf)最小最大通用通用通用通用
2.51824.5(2.6)344444
185049(5)456666
5080147(15)688999
备注：1.标准的游隙是C0。
2.在用测定游隙时，用上表的修正量修正。
3.C2游隙的修正值因最大与最小不同，注意不要误用。
径向内部游隙和轴向内部游隙的关系
轴向内部游隙由钢球直径、内外轮沟道半径、径向内部游隙的值决定，是普通径向游隙的10倍左右。作为想减小安装后的轴向内部游隙，选择小的径向游隙和大的过盈量配合是危险的。
△a=2*(△ r*(ro+ri-Da))0.5
△a＝轴向内部游隙（mm）
△r＝径向内部游隙（mm）
Da＝钢球直径（mm）
ro＝外轮沟道半径（mm）
ri＝内轮沟道半径（mm）
轴承游隙的选择
理论上，轴承运转中的游隙仅在负时，寿命变成最长，但我们都知道即使是微量的负游隙比这大也会迅速降低寿命。一般初期游隙选用比0大的。在微型轴承、小孔径轴承大多选择MC3，一般轴承选择C0。
●径向内部游隙的选定基准 使用条件
选定的游隙
内外轮都是游隙配合。轴向负荷小。不要轴向刚性。不预压，想要减小游隙。想要控制振动和音响。低速回转。
MC1?AMC2?AC2
想要减小摩擦扭矩。普通的轴向负荷。普通的轴向刚性。内轮仅一些紧配合，外轮游隙配合。中低速回转。
MC3?AMC4?AC0 特别想要减小摩擦扭矩。轴向负荷大。要轴向刚性。重负荷、冲击负荷时，需要过盈。内轮高温或外轮低温，轴的弯曲大。
MC5?AMC6?AC3?AC4?AC5
径向内部游隙和角游隙的关系
实际使用轴承时，因负荷轴的弯曲和外壳圆柱度，有时轴承承受力矩负荷，此时内外轮发生称作为角游隙的倾斜，因各轴承一旦超过规定的允许角，沟道和钢球间发生异常应力，造成高温和表面剥落。 所谓角游隙，内外轮不管哪一方固定，非固定侧的沟道向左右倾斜了时，自由倾斜得到的角度，有轴承中心点回转的倾斜···θ1，最下部钢球中心点回转的倾斜···θ2， θ1一方比θ2大得多，装置的设计及轴承装着时，需考虑角游隙。
θ1=2*tom -1(2*(△r*(ro+ri-Da))0.5/dm) θ2=2*tom -1((△r*(ro+ri-Da))0.5/dm) θ1=轴承中心的角游隙 θ2=最下部钢球中心的角游隙
dm ＝节圆直径、一般 dm ＝（D+d ）/2
游隙的计算
(1) 运转游隙
轴承运转在一定温度条件下，因负荷和配合而产生的弹性变形的间隙称为回转游隙。
△=△1-(t+f)+w (mm)
(2) 因内外轮的温度差造成的游隙减少量
在一般的运转条件下，温度按钢球、内轮、外轮的顺序变低。钢球的测定很难，故实际上考虑同内轮一样。
t a*△T*Da (mm)
(3) 因配合游隙造成的减少量
轴承使轴和外壳带上过盈量安装，外轮收缩内轮膨胀，故轴承内部的游隙减少。
f=fi+fo
=△db*d/db*((1-(do/d)2)/(1-(do/db)2))+
△Da*Da/D*((1-(D/Dh)2)/(1-(Da/Dh)2)) (mm)
(4) 因负荷游隙造成的增加量
轴承上加上负荷，因弹性变形，内部的间隙增加。
w=C*((0.51*Fr)/(Z*cosα))(2/3)*(1/Dw)(2/3) (mm)且，此时的接触角α由下式求得
cosαo/cosα=1+C/(2*m-1)*(Fa/(9.8*Z*Dw2*sinα))(2/3) 1-cosαo=△r/(2*Dw*(2*M-1))
●记号的意思
△T＝内外轮温度差（℃）、一般△T ＝5～11℃Z＝钢球个数△r＝径向内部游
隙（mm）
Da＝外轮沟道径（mm）、一般Da ＝（（4*D+d）/5）Dw＝钢球直径
（mm）
Fa＝轴向负荷（N）
△db＝内轮的有效过盈量（mm）α＝接触角（°）Fr＝径向负荷（N）
do＝中空轴的内径、实心轴时do＝0αo＝初期接触角
（°）m=内外轮沟道半径和（mm）
△Da＝外轮的有效过盈量（mm）C＝接触弹性系数
db＝内轮沟道径（mm）、一般db ＝（（D+4*d）/5）用途区分C m
一般轴承0.002180.525计器用轴承0.002870.560
d＝轴承公称内径（mm）
D＝轴承公称外径（mm）
Dh＝外壳外径（mm）
a＝线膨胀系数（1/℃）、轴承钢时a＝12.5*10-6、不锈钢时a＝10.1*10-6
轴向负荷和轴向变位、接触角的变化
球轴承一受到轴向负荷，因弹性变形向轴向变位，且接触角比初期接触角还大。
(1) 轴向负荷
Fa=9.8*Z*sinα*Da2*(cosαo/cosα-1)(3/2)*((2*m-Da)/(C*Da))(3/2) (N)
(2) 轴向变位
a=C/sinα*(1/Da)(1/3)*(Fa/(Z*sinα))(2/3) (mm)
径向游隙和轴承疲劳寿命
通常使用在寿命计算的径向游隙，△r＝0时，轴承内部的负荷发布是负荷率ε＝0.5的状态。这是受负荷钢球的大约一半，径向游隙一变化，负荷率也变化，轴承疲劳寿命也变化。
深沟球轴承时，径向游隙△r和负荷率ε＝0.5的关系F（ε）间成立着下面的关系，从F（ε）和寿命比Lε/L 关系可求得Lε。
F(ε)=△r*Dw(1/3)/(C*(Fr/Z)(2/3))
Lε＝径向游隙△r时的寿命
L＝径向游隙△r＝0时的寿命
如下图例，在若干负的游隙时是最大寿命，另外游隙变大，受负荷钢球数减少，通常寿命变短。
ε0.10.20.30.40.50.60.70.80.91
F(ε)33.710.2 4.05 1.410-0.86-1.44-1.86-2.2-2.49
Lε/L0.290.550.740.891 1.07 1.1 1.09 1.040.95
ε 1.2 1.5 1.82 2.5345710
F(ε)-3.1-3.88-4.6-5.05-6.11-7.09-8.87-10.5-13.3-17.2
Lε/L0.640.370.220.160.0780.0430.0170.0080.0040.0
