钢结构课程设计任务指导书
一目的和任务：
钢结构是工业与民用建筑专业四大结构之一。建筑是反映国民经济水平的一大标志，随着改革开放的深入和国民经济的发展、国家经济综合实力的稳步提高，钢结构在建筑中的应用越来越多了，该课程在该专业中原本的重要性也越来越加强了。本课程设计旨在在给出的已知条件下，综合运用所学知识，作出正确的计算、绘出相应的施工图。
二设计内容：
本设计主要是设计一钢屋架，其应涵盖以下内容：
（一）钢材和焊条型号选择
根据地区温度、荷载特征、连接方法等选择
（二）屋架形式及几何尺寸
1、屋架按其外形一般可分为三角形和梯形，三角形屋架一般用于中、小跨度（l=18~24 m）的轻屋面结构，腹杆多采用芬克式。梯形屋架在全钢结构厂房中运用
较为广泛。
2、屋架的主要尺寸
1）跨度计算跨度=标志跨度一（300~400mm）。
2）高度三角形屋架高度主要取决于屋面坡度，当i=1/2~1/3时，h=（1/4~1/6）l0。梯形屋架的中部高度主要由经济高度决定，一般取h=（1/6~1/10）l。
（三）支撑布置
支撑分为上、下弦横向水平支撑，纵向水平支撑，垂直支撑和系杆等五种，应结合屋架形式，房屋的跨度、高度和长度，荷载情况及柱网布置等条件设置。
（四）檩条布置与计算
（五）屋架内力计
1、屋架的荷载和荷载组合
永久荷载一一包括屋面材料和檩条、屋架、天窗架、支撑以及天棚等结构的自重；可变荷载一一包括屋面活荷载、雪荷载、风荷载、积灰荷载以及悬挂吊车和重物等荷载；
可能遇到的最不利组合一般应考虑以下三种：
1）、全跨永久荷载+全跨可变荷载
2）、全跨永久荷载+半跨可变荷载
3）、全跨屋架、天窗架和支撑自重+半跨屋面板重+半跨屋面活荷载
在多数情况，用第一种荷载组合计算的屋架杆件内力即为最不利内力。但在第二和第三种荷载组合下，梯形屋架跨中附近的斜腹杆可能由拉杆转为压杆或内力增大，应予考虑。组合时屋面活载和雪载不会同时出现，取两者中的较大值计算。
对风荷载，当屋面倾角a< 30°时为产生卸载作用的风吸力，故一般不予考虑。但对瓦楞铁等轻型屋面和风荷载大于490N/m2时，则应进行风吸力有可能使拉杆变压杆的计算。
屋架和支撑自重g o可按下面经验公式取值：g°=B l（kN/m2,水平投影面）
式中B ------- 系数，当屋面荷载Q w 1kN/m2时，B =0.01;当屋面荷载Q=1~2.5kN/m2时，B =0.012;当Q>2.5kN/m2时，B =0.12/1+0.011;
l ――屋架的标志跨度（柱网间轴线距离）。
2、杆件内力计算
计算假定：
1）、节点均视为铰接；
2）、各杆件轴线均在同一平面内且相交于节点中心。
屋架杆件的计算内力均按荷载作用于屋架的上、下弦节点进行计算。对有节间荷载作用的屋架，可先将节间荷载分配在相邻的两个节点上，按只有节间荷载作用的屋架求出各杆件内力，然后再计算直接承受节间荷载杆件的局部弯矩。作用于上弦节点的荷载Q可按各均布荷载对节点汇集进行计算：
Q=E 丫（G、Q）qhksa+X 丫G（q sk/cos a ）sa
式中丫（G、Q）--------------- 荷载分项系数。永久荷载为1.2，可变荷载取1.4;
q hk ――按屋面水平投影面分布的荷载标准值（雪荷载、活荷载、屋架自重等）；q sk――按屋面坡向分布的永久荷载标准值（屋面材料等）；
s――屋架的间距；
a――上弦节间的水平投影长度；
a——屋面倾角。
屋架杆件内力可根据屋架计算简图采用图解法或数解法计算。但对一般常用形式的屋架，各种建筑结构设计手册中均有单位节点荷载作用下的杆件内力系数，可查表应用。
上弦杆承受节间荷载时的局部弯矩，一般简化为按简支梁弯矩M0乘以调整系数
计算：
对端节间正弯矩取M=0.8M。；对其它节间正弯矩和节点负弯矩取M=± 0.6M0；当仅有一个节间荷载作用在节间中点时，M 0=Qa/4。
3、屋架杆件的计算长度
1）、屋架平面内计算长度l ox 对弦杆、支座斜杆和支座竖杆，其计算长度取构件
的几何长度；对其它中间腹杆，其计算长度取几何长度的0.8倍。
2）、屋架平面外的计算长度l oy见书
3）、斜平面的计算长度见书。
（六）、杆件截面选择
1、截面形式截面宜宽肢薄壁，对压杆应尽量使两主轴方向长细比接近，以达到等稳定性。
1）、上弦杆：在一般支撑布置情况下，其计算长度常为l oy=2l ox,故为满足2、，需要勺=22,因此宜采用两个不等边角钢短肢相并的T形截面。当上弦有节间荷载
时，为了提高杆件在屋架平面内的抗弯能力，宜采用两个等边角钢或两个不等边
角钢长肢相并的T 形截面；
2）、下弦杆：为受拉杆件，一般由强度条件确定截面，但还须满足拉杆长细 比的要求。下弦杆的loy 通常都很大，且可能受有振动，故应优先考虑两个不 等边角钢短肢相并的T 形截面，以增加杆件的侧向刚度。
3） 、端斜杆：其在平面内和平面外的计算长度相等，故宜采用两个不等边角长 肢相并的T 形截面；
4） 、一般腹杆：宜米用两个等边角钢相并的截面，受力很小的腹杆，也可米用 单角钢截面。连接垂直支撑的竖杆，为了与支撑连接时不致产生偏心和在吊装时两 端可以互换位置，宜采用两个等边角钢十字相连的十字形截面。
为保证两角钢共同工作设缀板
2、选择原则
1） 、应优先选用肢宽薄壁角钢，增加回转半径。角钢规格不宜小于 L45M 或 L56X 36>4，有螺栓孔时，角钢最小肢宽须满足设置要求。放置屋面板时，上弦角 钢水平肢宽不宜小于80mm 。
2） 、同一屋架的角钢规格应尽量统一，一般宜调整到超过 5~6种，且不应使 用肢宽相同而厚度相差不大的规格，以方便配料和避免制造时混料。
3） 、对跨度大于24m 的屋架，弦杆可根据内力变化，从适当的节点部位处改 变截面，但半跨内只宜改变一次，且只改变肢宽而保持厚度不变，以方便拼接的 构造处理。 3、截面计算
屋架杆件一般均为轴心受力构件，当弦杆还受有节间荷载时，为拉弯或压弯构 件，可参照有关章节进行。对因构造要求而设置的杆件或内力很小的杆件， 可按刚 度条件根据容许长细比计算截面需要的回转半径。
当采用单角钢作腹杆且单面连接在节点板上时， 为偏心受力的压弯或拉弯构件，为 取节点中心距离。当 入<0时，取2=20 2）在计算强度和连接时 Y =0.85
（七）节点设计
1、 节点板厚度 节点板受力复杂，不予计算，按表选取;
2、 节点构造和计算参考课本。
（八）绘制屋架施工图 三、设计资料：
1~12号同学：
1）某单跨厂房，跨度24米，长90米，柱距6米。屋架支撑在钢筋混凝土柱上，上 柱截面400mmX400m 混凝土强度等级C30厂房内有一台起重量 Q=30t 的中级工作 制桥式吊车。
简化计算，仍将其按轴心受力构件， Y ，以考虑偏心的不利影响。
1）计算稳定性时
等边角钢
短肢相连的不等边角钢
长肢相连的不等边角钢 式中Z=l 0/i y0-----对最小刚度轴的长细比
但须将钢材和焊缝的强度设计值乘以折减系数 Y =0.6+0.0015入,但不大于 1.0 Y =0.5+0.0025入,但不大于 1.0 Y =0.70 i yo 为角钢最小回转半径，l o 为计算长度,
屋面材料采用波形石棉瓦，木丝板保温层。屋面活荷载（水平投影面
上）：0.50 kN/m，基本风压：0.35kN/m,基本雪压：0.40kN/m。
根据上述设计资料设计一钢屋架。
13~24号同学
2）某单跨厂房车间柱网布置：长度90m,柱距6m，跨度18m，屋面材料：预应力大型屋面板1.5m X 6m静载：屋架及支撑自重0.4kN/m2;屋面防水层0.4kN/m 2; 找平层
0.4kN/m2;大型屋面板自重（包括灌缝）1.4kN/m2。活载（水平投影面上）：屋面雪荷
载0.3kN/m;屋面检修荷载0.5kN/m2。基本风压：0.40kN/m2,柱截面为400mr X
400mm混凝土标号为C25
其他同学：
3）某金工车间，采用无檩屋盖体系，梯形钢屋架。跨度为27m柱距6m厂房高度为15.7m,长度为156m车间内设有两台200/50kN中级工作制吊车，计算温度高于-20 C。采用三毡四油，上铺小石子防水屋面，水泥砂浆找平层0.5 kN/m2，厚泡沫混凝土保温层0.1 kN/ m2，1.5m X 6m预应力混凝土大型屋面板1.4kN/m2。屋面积灰荷载为0.4kN/ m，屋面活荷载为0.4kN/ m，雪荷载为0.4kN/ m，风荷载为0.45 kN/ mJ屋架铰支在钢筋混凝土柱上，柱截面为400mr X 400mm混凝土标号为C2O
根据上述设计资料设计一钢屋架。
四、必须提交的成果
1、手写计算书一份。要求有详细计算过程及相关图示必须有节点设计及节点图；
2、手绘二号施工图一张。要求图面整洁、规范并附材料表及有关说明，所有直线均用尺子比画。
五、参考书
图书馆查找荷载规范、钢结构类书籍
爱人者，人恒爱之；敬人者，人恒敬之；宽以济猛，猛以济宽，政是以和。将军额上能跑马，宰相肚里能撑船。
最高贵的复仇是宽容。有时宽容引起的道德震动比惩罚更强烈。
君子贤而能容罢，知而能容愚，博而能容浅，粹而能容杂。
宽容就是忘却，人人都有痛苦，都有伤疤，动辄去揭，便添新创，旧痕新伤难愈合，忘记昨日的是非，忘记别人先前对自己的指责和谩骂，时间是良好的止痛剂，学会忘却，生活才有阳光，才有欢乐。
世界上没有不争吵的感情，只有不肯包容的心灵；生活中没有不会生气的人，只有不知原谅的心。
感情不是游戏，谁也伤不起；人心不是钢铁，谁也疼不起。好缘分，凭的就是真心真意；真感情，要的就是不离不弃。
爱你的人，舍不得伤你；伤你的人，并不爱你。你在别人心里重不重要，自己可以感觉到。所谓华丽的转身，都有旁人看不懂的情深。
人在旅途，肯陪你一程的人很多，能陪你一生的人却很少。谁在默默的等待，谁又从未走远，谁能为你一直都在？
这世上，别指望人人都对你好，对你好的人一辈子也不会遇到几个。人心只有一颗，能放在心上的人毕竟不多；感情就那么一块，心里一直装着你其实是难得。
动了真情，情才会最难割；付出真心，心才会最难舍。
你在谁面前最蠢，就是最爱谁。其实恋爱就这么简单，会让你智商下降，完全变了性格，越来越不果断。
所以啊，不管你有多聪明，多有手段，多富有攻击性，真的爱上人时，就一点也用不上。
这件事情告诉我们。谁在你面前很聪明，很有手段，谁就真的不爱你呀。
遇到你之前，我以为爱是惊天动地，爱是轰轰烈烈抵死缠绵；我以为爱是荡气回肠，爱是热血沸腾幸福满满。
我以为爱是窒息疯狂，爱是炙热的火炭。婚姻生活牵手走过酸甜苦辣温馨与艰难，我开始懂得爱是经得起平淡。
爱人者，人恒爱之；敬人者，人恒敬之；宽以济猛，猛以济宽，政是以和。将军额上能跑马，宰相肚里能撑船。
最高贵的复仇是宽容。有时宽容引起的道德震动比惩罚更强烈。
君子贤而能容罢，知而能容愚，博而能容浅，粹而能容杂。
宽容就是忘却，人人都有痛苦，都有伤疤，动辄去揭，便添新创，旧痕新伤难愈合，忘记昨日的是非，忘记别人先前对自己的指责和谩骂，时间是良好的止痛剂，学会忘却，生活才有阳光，才有欢乐。
不要轻易放弃感情，谁都会心疼；不要冲动下做决定，会后悔一生。也许只一句分手，就再也不见；也许只一次主动，就能挽回遗憾。
世界上没有不争吵的感情，只有不肯包容的心灵；生活中没有不会生气的人，只有不知原谅的心。
感情不是游戏，谁也伤不起；人心不是钢铁，谁也疼不起。好缘分，凭的就是真心真意；真感情，要的就是不离不弃。
爱你的人，舍不得伤你；伤你的人，并不爱你。你在别人心里重不重要，自己可以感觉到。所谓华丽的转身，都有旁人看不懂的情深。
人在旅途，肯陪你一程的人很多，能陪你一生的人却很少。谁在默默的等待，谁又从未走远，谁能为你一直都在？
这世上，别指望人人都对你好，对你好的人一辈子也不会遇到几个。人心只有一颗，能放在心上的人毕竟不多；感情就那么一块，心里一直装着你其实是难得。
动了真情，情才会最难割；付出真心，心才会最难舍。
你在谁面前最蠢，就是最爱谁。其实恋爱就这么简单，会让你智商下降，完全变了性格，越来越不果断。
这件事情告诉我们。谁在你面前很聪明，很有手段，谁就真的不爱你呀。
遇到你之前，我以为爱是惊天动地，爱是轰轰烈烈抵死缠绵；我以为爱是荡气回肠，爱是热血沸腾幸福满满。
中南大学 《钢结构基本原理》 课程设计 设计名称：钢框架主次梁设计 专业班级：土木1112班 姓名：周世超 学号： 指导老师：龚永智 设计任务书 （一）、设计题目 某钢平台结构（布置及）设计。 （二）、设计规范及参考书籍 1、规范 （1）中华人民共和国建设部. 建筑结构制图标准[S]（GB/T50105－2001） （2）中华人民共和国建设部. 房屋建筑制图统一标准[S]（GB/T50001－2001） （3）中华人民共和国建设部. 建筑结构荷载规范[S]（GB5009－2001）（4）中华人民共和国建设部. 钢结构设计规范[S]（GB50017－2003）（5）中华人民共和国建设部. 钢结构工程施工质量验收规范[S]（GB50205-2001） 2、参考书籍
（1）沈祖炎等. 钢结构基本原理[M]. 中国建筑工业出版社，2006 （2）毛德培. 钢结构[M]. 中国铁道出版社，1999 （3）陈绍藩. 钢结构[M]. 中国建筑工业出版社，2003 （4）李星荣等. 钢结构连接节点设计手册（第二版）[M]. 中国建筑工业出版社，2005 （5）包头钢铁设计研究院?中国钢结构协会房屋建筑钢结构协. 钢结构设计与计算（第二版）[M]. 机械工业出版社，2006 （三）、设计内容 某多层图书馆二楼书库楼面结构布置示意图如图一所示，结构采用横向框架承重，楼面板为120mm厚的单向实心钢筋混凝土板。荷载的传力途径为：楼面板—次梁—主梁—柱—基础，设计中仅考虑竖向荷载与动荷载的作用。框架按照连续梁计算，次梁按照简支梁计算。其中框架柱为焊接H型钢，截面尺寸为H600X300X12X18，楼层层高取3.9米 采用的钢材为Q345，焊条为E50 柱网尺寸9 ×9，永久荷载5，活荷载10 活荷载分项系数为1.4 恒荷载分项系数为1.2 （四）、设计内容要求 1)验算焊接H型钢框架柱的承载能力，如不满足请自行调整 2)设计次梁截面CL-1（热轧H型钢）。 3)设计框架主梁截面KL-1（焊接工字钢）。 4)设计框架主梁短梁段与框架柱连接节点，要求采用焊缝连接，短
贵州大学高等教育自学考试实践考试 钢结构课程设计 课程代码：02443 题目：单层工业厂房屋盖结构——梯形钢屋架设计 年级：2 0 1 3 级 专业：建筑工程 层次：本科 姓名：张伟 准考证号：21001181132 衔接院校：贵州大学 指导老师：张筱芸 完成日期： 2015. 4. 24
附件：设计资料 1、设计题目：《单层工业厂房屋盖结构——梯形钢屋架设计》 2、设计任务及参数： 第五组： 某地一机械加工车间，长84m，跨度24m，柱距6m，车间内设有两台40/10T中级工作制桥式吊车，轨顶标高18.5m，柱顶标高27m，地震设计烈度7度。采用梯形钢屋架，封闭结合，1.5×6m预应力钢筋混凝土大型屋面板（1.4KN/m2），上铺100mm厚泡沫混凝土保温层（容重为1KN/m3），三毡四油（上铺绿豆砂）防水层（0.4KN/m2），找平层2cm厚（0.3KN/m2），卷材屋面，屋面坡度i=1/10，屋架简支于钢筋混凝土柱上，混凝土强度等级C20，上柱截面400×400mm。钢材选用Q235B，焊条采用E43型。屋面活荷载标准值0.7KN/m2，积灰荷载标准值0.6KN/m2， 3、设计任务分解 学生按照下表分派的条件，完成梯形钢屋架设计的全部相关计算和验算及构造设计内容。 表-3 4、设计成果要求 在教师指导下，能根据设计任务书的要求，搜集有关资料，熟悉并应用有关规范、标准和图集，独立完成课程设计任务书（指导书）规定的全部内容。 1）需提交完整的设计计算书和梯形钢屋架施工图。 2）梯形钢屋架设计要求：经济合理，技术先进，施工方便。 3）设计计算书要求：计算依据充分、文理通顺、计算结果正确、书写工整、数字准确、图文并茂，统一用A4纸书写（打印）。 A、按步骤设计计算，各设计计算步骤应表达清楚，写出计算表达式及必要的计算过程，对数据的选取应写明判断依据。 B、计算过程中，必须配以相应的计算简图。 C、对计算结果进行复核后，为保证施工质量且方便施工，应按规范要求对计算结果进行调整并写明依据。 4）梯形钢屋架施工图共两张，图纸绘制的要求：布图合理，版面整齐，图线清晰，标注规范，符合规范/图集要求。
课程设计任务书 题目：梯形钢屋架 ——某工业厂房 适用专业：土木工程2010级 指导教师：雷宏刚、李海旺、闫亚杰、焦晋峰 太原理工大学建筑与土木工程学院 2013年12月
一、设计题目：梯形钢屋架 二、设计资料 某工业厂房，屋盖拟采用钢结构有檩体系，屋面板采用100mm厚彩钢复合板（外侧基板厚度0.5mm，内侧基板厚度0.4mm，夹芯材料选用玻璃丝棉，屋面板自重标准值按0.20 kN/m2计算），檩条采用冷弯薄壁C型钢。屋面排水坡度见表1，有组织排水。屋架支承在钢筋混凝土柱上，柱顶标高9.0m，柱截面尺寸为400×400mm。不考虑积灰荷载。 注：屋架、檩条、拉条及支撑自重标准值可按下列数值考虑： 0.30kN/m2（6.0m） 0.40kN/m2（7.5m） 三、设计内容及要求 要求在2周内（2013.12.23～2014.1.3）完成钢结构课程设计内容，提交设计图纸及计算书一套。 1. 设计内容 （1）进行屋盖结构布置并选取计算简图； （2）屋架内力计算及内力组合； （3）屋架杆件设计； （4）屋架节点设计； （5）屋架施工图。 2. 设计要求 （1）整理设计计算书一份 ○1设计条件 ○2结构布置 ○3计算简图 ○4荷载选取 ○5内力计算 ○6内力组合 ○7构件设计 ○8节点设计 ○9挠度验算 （2）绘制施工图 ○1屋盖布置图（图纸编号01）：屋架平面布置图+上、下弦支撑平面布置图+垂直支撑布置图； ○2屋架施工图（图纸编号02）：屋架几何尺寸、内力简图+屋架施工详图+节点、异形零件详图+设计说明+材料表等。
表1 梯形钢屋架课程设计任务表 坡度1:10 1:20 长度（m）60（柱距6m）75（柱距7.5m）72（柱距6m）90（柱距 题号跨度 21 24 27 30 21 24 27 30 21 24 27 30 21 24 地点 北京市 1 2 3 4 5 6 7 8 9 10 11 12 13 14 上海市17 18 19 20 21 22 23 24 25 26 27 28 29 30 乌鲁木齐33 34 35 36 37 38 39 40 41 42 43 44 4546 成都市49 50 51 52 53 54 55 56 57 58 59 60 61 62 南京市65 66 67 68 69 70 71 72 73 74 75 76 77 78 哈尔滨81 82 83 84 85 86 87 88 89 90 91 92 93 94 太原市97 98 99 100 101 102 103 104 105 106 107 108 109 110 运城市113 114 115 116 117 118 119 120 121 122 123 124 125 126 长治市129 130 131 132 133 134 135 136 137 138 139 140 141 142 吕梁市145 146 147 148 149 150 151 152 153 154 155 156 157 158 四、参考资料 （1）钢结构设计基本原理，雷宏刚，科学出版社 （2）钢结构设计，黄呈伟、李海旺等，科学出版社 （3）建筑结构荷载规范，GB 50009-2012 （4）钢结构设计手册（上册）第三版，中国建筑工业出版社 （5）轻型屋面梯形钢屋架，中国建筑标准设计研究院 （6）钢结构设计规范，GB 50017-2003 （7）土木工程专业—钢结构课程设计指南，周俐俐等，中国水利水电出版社
钢结构课程设计 班级： 姓名： 学号：2 指导老师： 2012年12月30日
梯形钢屋架课程设计 一、设计资料 （1） 题号72，屋面坡度1：10，跨度30m ，长度102m ，，地点：哈尔滨，基本 风压：0.45kN/m 2,基本雪压：0.45 kN/m 2。该车间内设有两台200/50kN 中级工作制吊车，轨顶标高为8.000m 。 （2） 采用1.5m ×6m 预应力混凝土大型屋面板，80mm 厚泡沫混凝土保护层， 卷材屋面，屋面坡度i=1/10。屋面活荷载标准值0.7kPa ，血荷载标准值为 0.1 kN/m 2，积灰荷载标准值为0.6 kN/m 2。屋架绞支在钢筋混凝土柱上，上柱截面为400mm ×400mm 。 （3） 混凝土采用C20，，钢筋采用Q235B 级，焊条采用 E43型。 （4） 屋架计算跨度：l 0=30m-2×0.15m=29.7m （5） 跨中及端部高度：采用无檩无盖方案。平坡梯形屋架，取屋架在30m 轴 线处的端部高度m h 210.20=',屋架的中间高度h=3.710（为lo/8）。屋架跨 中起拱按500/0l 考虑，取60mm 。 二、结构形式与布置 屋架形式及几何尺寸如下图：
梯形钢屋架支撑布置如下图： 1、荷载计算
屋面荷载与雪荷载不会同时出现，计算时取较大值进行计算，故取屋面活荷载0.7 kN/m 2进行计算。 屋架沿水平投影面积分布的自重（包括支撑）按经验公式2(0.120.011)/k g l kN m =+计算，跨度单位为米（m ）。荷载计算表如下： 荷载名称 标准值（kN/m 2） 设计值（kN/m 2） 预应力混凝土大型屋面板 1.4 1.4×1.35=1.89 三毡四油防水层 0.4 0.4×1.35=0.54 找平层(厚20mm) 0.2×20=0.4 0.4×1.35=0.54 80厚泡沫混凝土保护层 0.08×6=0.48 0.48×1.35=0.648 屋架和支撑自重 0.12+0.011×030=0.45 0.45×1.35=0.608 管道荷载 0.1 0.1×1.35=0.135 永久荷载总和 3.23 4.361 屋面活荷载 0.7 0.7×1.4=0.98 积灰荷载 0.6 0.6×1.4=0.84 可变荷载总和 1.3 1.82 设计屋架时，应考虑以下三种荷载组合 （1） 全跨永久荷载+全跨可变荷载： kN F 629.5565.1)82.1361.4(=??+= （2） 全跨永久荷载+半跨可变荷载 全跨节点永久荷载： kN F 249.3965.1361.41=??= 半跨节点可变荷载： kN F 38.1665.182.12=??= （3）全跨屋架（包括支撑）自重+半跨屋面板自重+半跨屋面活荷载 全跨节点屋架自重： kN F 47.565.1608.03=??= 半跨接点屋面板自重及活荷载： kN F 83.2565.1)98.089.1(4=??+= （1）、（2）为使用节点荷载情况，（3）为施工阶段荷载情况。 4、内力计算 屋架在上述三种荷载组合作用下的计算简图如下:
一由设计任务书可知： 厂房总长为120m，柱距6m，跨度为24m，屋架端部高度为2m，车间内设有两台中级工作制吊车，该地区冬季最低温度为-22℃。暂不考虑地震设防。 屋面采用1.5m×6.0m预应力大型屋面板，屋面坡度为i=1:10。卷材防水层面（上铺120mm 泡沫混凝土保温层和三毡四油防水层）。屋面活荷载标准值为0.7KN/㎡，雪荷载标准值为0.4KN/㎡，积灰荷载标准值为0.5KN/㎡。 屋架采用梯形钢屋架，钢屋架简支于钢筋混凝土柱上，混凝土强度等级C20. 二选材： 根据该地区温度及荷载性质，钢材采用Q235-C。其设计强度为215KN/㎡,焊条采用E43型，手工焊接，构件采用钢板及热轧钢筋，构件与支撑的连接用M20普通螺栓。 屋架的计算跨度L。=24000-2×150=23700，端部高度：h=2000mm(轴线处)，h=2150(计算跨度处)。 三结构形式与布置： 屋架形式及几何尺寸见图1所示： 图1 屋架支撑布置见图2所示：
图2 四荷载与内力计算： 1．荷载计算： 活荷载于雪荷载不会同时出现，故取两者较大的活荷载计算。 永久荷载标准值： 防水层（三毡四油上铺小石子）0.35KN/㎡找平层（20mm厚水泥砂浆）0.02×20=0.40 KN/㎡保温层（40mm厚泡沫混凝土0.25 KN/㎡预应力混凝土大型屋面板 1.4 KN/㎡钢屋架和支撑自重0.12+0.011×24=0.384 KN/㎡ 总计：2.784 KN/㎡可变荷载标准值： 雪荷载＜屋面活荷载（取两者较大值）0.7KN/㎡积灰荷载0.5KN/㎡风载为吸力，起卸载作用，一般不予考虑。 总计：1.2 KN/㎡永久荷载设计值 1.2×2.784 KN/㎡=3.3408KN/㎡可变荷载设计值 1.4×1.2KN/㎡=1.68KN/㎡2．荷载组合： 设计屋架时应考虑以下三种组合： 组合一全跨永久荷载+全跨可变荷载 屋架上弦荷载P=(3.3408KN/㎡+1.68KN/㎡) ×1.5×6=45.1872KN 组合二全跨永久荷载+半跨可变荷载 屋架上弦荷载P1=3.3408KN/㎡×1.5×6=30.07KN P2=1.68KN/㎡×1.5×6=15.12KN 组合三全跨屋架及支撑自重+半跨大型屋面板自重+半跨屋面活荷载
参考实例： 钢结构课程设计例题 －、设计资料 某一单层单跨工业长房。厂房总长度为120m，柱距6m，跨度为27m。车间内设有两台中级工作制桥式吊车。该地区冬季最低温度为－20℃。 屋面采用1.5m×6.0m预应力大型屋面板，屋面坡度为i=1:10。上铺120mm 厚泡沫混凝土保温层和三毡四油防水层等。屋面活荷载标准值为0.6kN/㎡，雪荷载标准值为0.75kN/㎡，积灰荷载标准值为0.5kN/㎡。 屋架采用梯形钢屋架，其两端铰支于钢劲混凝土柱上。柱头截面为400mm ×400mm，所用混凝土强度等级为C20。 根据该地区的温度及荷载性质，钢材采用Q235―A―F，其设计强度f=215kN/㎡,焊条采用E43型，手工焊接。构件采用钢板及热轧钢劲，构件与支撑的连接用M20普通螺栓。 屋架的计算跨度：Lo=27000－2×150=26700mm，端部高度：h=2000mm（轴线处），h=2015mm（计算跨度处）。 二、结构形式与布置 屋架形式及几何尺寸见图1所示。 图1 屋架形式及几何尺寸
屋架支撑布置见图2所示。 符号说明：GWJ-（钢屋架）；SC-（上弦支撑）：XC-（下弦支撑）； CC-（垂直支撑）；GG-（刚性系杆）；LG-（柔性系杆） 图2 屋架支撑布置图
三、荷载与内力计算 1.荷载计算 荷载与雪荷载不会同时出现，故取两者较大的活荷载计算。 永久荷载标准值 放水层（三毡四油上铺小石子）0.35kN/㎡找平层（20mm厚水泥砂浆）0.02×20=0.40kN/㎡保温层（120mm厚泡沫混凝土）0.12*6=0.70kN/㎡ 预应力混凝土大型屋面板 1.40kN/㎡ 钢屋架和支撑自重0.12+0.011×27=0.417kN/㎡管道设备自重0.10 kN/㎡ 总计 3.387kN/㎡可变荷载标准值 雪荷载0.75kN/㎡ 积灰荷载0.50kN/㎡ 总计 1.25kN/㎡ 永久荷载设计值 1.2×3.387=4.0644 kN/㎡（由可变荷载控制） 可变荷载设计值 1.4×1.25=1.75kN/㎡ 2.荷载组合 设计屋架时，应考虑以下三种组合： 组合一全跨永久荷载+全跨可变荷载 屋架上弦节点荷载P=(4.0644+1.75) ×1.5×6=52.3296 kN 组合二全跨永久荷载+半跨可变荷载 屋架上弦节点荷载 P=4.0644×1.5×6=36.59 kN 1 P=1.75×1.5×6=15.75 kN 2 组合三全跨屋架及支撑自重+半跨大型屋面板重+半跨屋面活荷载 P=0.417×1.2×1.5×6=4.5 kN 屋架上弦节点荷载 3 P=(1.4×1.2+0.75×1.4) ×1.5×6=24.57 kN 4 3.内力计算 本设计采用程序计算杆件在单位节点力作用下各杆件的内力系数，见表1。由表内三种组合可见：组合一，对杆件计算主要起控制作用；组合三，可能引起中间几根斜腹杆发生内力变号。如果施工过程中，在屋架两侧对称均匀铺设面板，则可避免内力变号而不用组合三。
钢结构课程设计指导书 （梯形钢屋架） 土木工程学院钢结构教研室
钢结构课程设计指导书 绪言课程设计目的要求 课程设计是一个重要的教学过程，是对学生知识和能力的总结。要求学生通过钢结构课程设计，进一步了解钢结构的结构型式、结构布置和受力特点，掌握钢结构的计算简图、荷载组合和内力分析，掌握钢结构的构造要求等。要求在老师的指导下，参考已学过的课本及有关资料，综合应用钢结构的材料、连接和基本构件的基本理论、基本知识，进行整体钢结构设计计算，并绘制钢结构施工图。 第一节 钢结构课程设计题目 一、设计题目 某24m跨度车间钢屋架设计。 二、 设计任务 1、选择钢屋架的材料 2、确定屋架形式及几何尺寸 3、屋盖及支撑的布置 4、钢屋架的结构设计 5、绘制钢屋架施工图及材料表 三、 设计资料 某厂一金工车间跨度24m，长度为90m，柱距6m，内设两台50/5t中级工作制桥式吊车，设防烈度为7度。屋面采用1.5×6.0m大型屋面板。20mm厚水泥砂浆找平，上铺80mm厚泡沫混凝土保温层；三毡四油防水层，上铺小石子。屋面坡度i=1/10。屋面活荷载标准值0.7kN/m2，雪荷载标准值0.5 kN/m2，积灰荷载标准值0.3 kN/m2。屋架铰接于钢筋混凝土柱上，上柱截面b×h=400×400mm，混凝土强度等级为C20。 第二节 钢屋架设计计算 一、材料选择 根据荷载性质，钢材可采用Q235-A.F，要求保证屈服强度、抗拉强度、伸长率、冷弯试验及碳、硫、磷含量合格。屋架连接方法采用焊接，焊条可选用
E43型，手工焊。 二、屋架形式及几何尺寸 因屋面采用混凝土大型屋面板，屋面坡屋i＝1／10，故宜采用梯形屋架。 屋架计算跨度应取l。=l-2×150=24000-300=23700mm。 屋架端部高度H。与屋架中部高度及屋面坡度相关，我国常将H。取为1.8～2.1m等较整齐的数值，以利多跨屋架时的屋面构造。可取H。=1990mm。 为使屋架上弦只受节点荷载，腹杆体系采用节间为3m的人字形式，屋面板传来的荷载，正好作用在节点上，使之传力更好。 屋架跨中起拱l／500 ，可取50mm。 三、支撑布置 根据车间长度，屋架跨度，荷载情况，以及吊车设置情况，宜布置三道上、下弦横向水平支撑，垂直支撑和系杆，屋脊节点及屋架支座处沿厂房通长设置刚性系杆，屋架下弦沿跨中通长设一道柔性系杆。凡与支撑连接的屋架可编号为GWJ—2，其它编号均为GWJ—l。 四、荷载和内力计算 1、荷载计算 屋面活荷载与雪载一般不会同时出现，可取其中较大者进行计算。 屋架沿水平投影面积分布的自重（包括支撑）可按经验公式计算。 荷载计算中，因屋面坡度较小，风荷载对屋面为吸力，对重屋盖可不考虑，所以各荷载均按水平投影面积计算。 2．荷载组合 设计屋架时，应考虑以下三种荷载组合： （1） 全跨永久荷载+全跨可变荷载 （2） 全跨永久荷载+半跨可变荷载 （3） 全跨屋架与支撑自重+半跨屋面板自重+半跨屋面活荷载 3. 内力计算 按图解法、解析法、电算法均可计算屋架各杆内力。 先求出单位荷载作用于各节点时的内力，即内力系数，然后可求出当荷载作用于全跨及半跨各节点时的杆件内力，并求出三种荷载组合下的杯件内力．取其中不利内力（正、负最大值）作为设计屋架的依据。可列表计算。 跨中附近斜腹件的内力发生变号，由于考虑了施工阶段荷载的不利分布。
. . XX 工程学院 建筑钢结构 课程设计 班级： 学号： ：
目录 前言 (2) 某车间刚屋架设计 1.设计资料 (3) 2.荷载计算 (5) 3.荷载组合 (5) 4.内力计算 (6) 5.杆件设计 (7) 6.节点设计 (11) 参考文献 (19)
前言 本书意在完成钢结构设计课的作业，以及对自己两学期来钢结构设计课所学知识的一次检验。本书主要对一个单层厂房的屋盖进行设计验算，。编撰过程由于疏忽或个人知识面的局限性，难免会产生一些失误以及错误，望各位老师批评改正。
某车间钢屋架设计 1. 设计资料 １.１屋面类型 无檩屋面，屋面采用1.5X6m 的预应力钢筋混凝土大型屋面板。 １.２杆件及连接 杆件采用Q235钢，钢材强度设计值f =215N/mm 2。角焊缝强度设计值 为 2/160mm kN f w f １.３屋架主要尺寸 Ⅰ.跨度30ｍ Ⅱ.屋架上弦坡度１/１０ Ⅲ.架端架高度1990ｍｍ Ⅳ.屋架跨中高度3340ｍｍ １.４其他设计资料 Ⅰ.厂房长度２４０ｍ Ⅱ.屋架支撑于钢筋混凝土柱顶 Ⅲ.柱距６ｍ Ⅳ.柱网布置如图
Ⅴ.架几何尺寸 Ⅵ.屋架支撑布置
2.荷载计算 预应力混凝土大型屋面板 1.0?1.4 kN/m2=1.4 kN/m2 屋架自重0.12+0.011?30=0.45 KN/m2 永久荷载 2.2 KN/m2 共 4.05 kN/m2屋面活载 1.0 kN/m2 3. 荷载组合 由永久荷载控制的荷载组合值为 q=1.35×4.05＋1.4×0.7×1.0=6.45KN／㎡ 由可变荷载控制的荷载组合值为 q=1.2×4.05+1.4×1.0=6.26KN／㎡ 故永久荷载控制的组合起控制作用。 Ⅰ.全垮永久荷载加全垮可变荷载 F=6.45×1.5×6=58.05KN Ⅱ.全垮永久荷载加半跨可变荷载
土建专业 钢结构 课程设计 钢结构课程设计 一、课程设计的性质和任务 《钢结构》是土木工程专业的重要专业课，为了加强学生对基本理论的理解和《钢结构》设计规范条文的应用，培养学生独立分析问题和解决问题的能力，必须在讲完有关课程内容后，安排2周的课程设计，以提高学生的综合运用能力。课程设计又是知识深化、拓宽的重要过程，也是对学生综合素质与工程实践能力的全面锻炼，是实现本科培养目标的重要阶段。通过课程设计，着重培养学生综合分析和解决问题的能力以及严谨、扎实的工作作风。为学生将来走上工作岗位，顺利完成设计任务奠定基础。 课程设计的任务是，通过进一步的设计训练，使学生熟悉钢结构基本构件的设计和构造设计的基本原理和方法，具备一般钢结构设计的基本技能；能够根据不同情况，合理地选择结构、构造方案，熟练地进行结构设计计算，并学会利用各种设计资料。 二、课程设计基本要求 课程设计是综合性很强的专业训练过程，对学生综合素质的提高起着重要的作用。基本要求如下： 1、时间要求。一般不少于2周； 2、任务要求。在教师指导下，独立完成一项给定的设计任务，编写出符合要求的设计说明（计算）书，并绘制必要的施工图。 3、知识和能力要求。在课程设计工作中，能综合应用各学科的理论知识与技能，去分
析和解决工程实际问题，使理论深化，知识拓宽，专业技能得到进一步延伸。通过毕业设计，使学生学会依据设计任务进行资料收集、和整理，能正确运用工具书，掌握钢结构设计程序、方法和技术规范，提高工程设计计算、理论分析、技术文件编写的能力，提高计算机的应用能力。 三、课程设计的内容 《钢结构》课程设计的选题要符合教学基本要求，设计内容要有足够的深度，使学生达到本专业基本能力的训练。对学习好、能力强的学生，可适当加深加宽。 题目：钢屋架设计 采用平面钢屋架作为设计题目。设计内容包括：屋架内力计算、屋架杆件设计；节点设计；施工图绘制以及材料用量计算等。 完成的设计成果包括：结构设计计算书一份，施工图1~3张（2号）。 普通钢屋架设计 案例及设计指导 参考题目： 一、题目：普通梯形钢屋架设计 （一）设计资料 郑州某工业厂房，长度102m，屋架间距6m，车间内设有两台20/5t中级工作工作制桥式吊车，屋面采用×6m预应力钢筋混凝土大型屋面板。水混珍珠岩制品保温层10cm，20mm 厚水混砂浆找平层，三毡四油防水层，屋面坡度1/10。屋架两端铰支于钢筋混凝土柱上，上柱截面400×400，混凝土C30，屋架跨度和屋面积灰荷载按指定的数据进行计算。 1、屋架跨度（1）24m （2）27m 2、屋面积灰荷载标准值（1）m2（2）m2
课程设计 课程名称：钢结构设计 设计题目：昆明地区某工厂金工车间钢屋架设计学院：土木工程学院 专业：土木工程 年级：大学三年级 姓名：郭锐 学号：19 指导教师：王鹏 日期：2016年12月
课程设计任务书 土木工程学院学院土木工程专业 3 年级姓名：郭锐学号：13325 课程设计题目：昆明地区某工厂金工车间钢屋架设计 课程设计主要内容： （一）设计资料 昆明地区某工厂金工车间，长度90m，柱距6m，车间内设有两台30/5t中级工作制桥式吊车，屋面采用1.5×6m预应力钢筋混凝土大型屋面板。20mm厚水泥砂浆找平层，三毡四油防水层，屋面坡度1/10~1/12。屋架两端铰支于钢筋混凝土柱上，上柱截面400×400m m，混凝土C20，屋面活荷载0.50 kN/m2，屋面积灰荷载0.75 kN/m2，屋架跨度、屋架计算跨度、屋面做法和屋架端高按指定的数据进行计算。 1、屋架跨度（1）21m（2）24m 2、屋面计算跨度（1）L0＝L （2）L0＝L-300mm 3、屋面做法（1）有保温层（2）无保温层 4、屋架端高（1）h0=1.8m （2）h0=1.9m （3）h0=2.0m h=2.1m （4）0 （二）设计要求 1、由结构重要性，荷载特征（静荷），连接方法（焊接）及工作温度选用钢材及焊条。 2、合理布置支撑体系，主要考虑 （1）上弦横向水平支撑 （2）下弦横向水平支撑 （3）垂直支撑 （4）系杆（刚性或柔性） 并在计算书上画出屋盖支撑布置图，并对各榀屋架进行编号 3、荷载及内力计算
（1）屋面恒载计算。 （2）屋面活荷载与屋面雪荷载不同时考虑。 （3）屋面积灰荷载属于可变荷载。 （4）利用结构的对称性，仅计算屋架左半跨杆件内力。 （5）计算屋架杆力时，应考虑三种荷载组合。 （6）将屋面分布荷载转化为屋架节点荷载，利用左半跨单位节点荷载内力图计算杆力。 （7）确定各杆最不利内力（最大拉力或最大压力） 4、杆件截面选择 （1）屋架杆件常采用双角钢组合组成的T形截面或十字形截面，要根据λx=λy的等稳条件选择合理的截面形式。 （2）正确确定杆件的长细比，由轴心受力杆件确定杆件截面及填板数量。 （3）设计小组内每位同学所计算的上弦杆，下弦杆，斜杆截面选择过程要在计算书内详细说明，其余杆件截面选择可按同组内其他同学计算成果统一列表取用。 （4）杆件截面规格不宜过多，与垂直支撑相连的竖杆截面则不宜小于2L63×5。 5、节点设计 （1）熟知节点设计的基本要求及一般步骤。 （2）要在计算书内写出一般上下弦节点，下弦跨中节点，下弦支座节点及屋脊节点设计过程。 6、屋架施工图 （1）用铅笔绘制1#施工图 （2）施工图应包括 ①屋架简图（比例1∶100），左半跨标明杆件长度，右半跨注明杆件最不利内力，以及起拱度。 ②屋架正面图，上、下弦平面图（轴线比例1：20，杆件、节点比例1：10）。 ③侧面图，剖面图及零件详图。 ④注明全部零件的编号，规格及尺寸（包括加工尺寸和定位尺寸）孔洞位置，孔洞及螺 栓直径，焊缝尺寸以及对工厂加工和工地施工的要求。 ⑤材料表（一榀屋架的材料用量）。 ⑥说明（钢号、焊条型号、起拱要求、图中未注明的焊缝尺寸和油漆要求等）。 指导教师（签字）：
钢结构课程设计 学生姓名： 学号： 所在学院：机电工程学院 专业班级： 指导教师： 2013年7月
《钢结构设计》课程设计任务书 1. 课程设计题目普通钢屋架设计 2. 课程设计的目的和要求 课程设计的目的是加深学生对钢结构课程理论基础的认识和理解，并学习运用这些理论知识来指导具体的工程实践，通过综合运用本课程所学知识完成普通钢屋架这一完整结构的设计计算和施工图的绘制等工作，帮助学生熟悉设计的基本步骤，掌握主要设计过程的设计内容和计算方法，培养学生一定的看图能力和工程图纸绘制的基本技能，提高学生分析和解决工程实际问题的能力。 3. 课程设计内容和基本参数（各人所取参数应有不同） （1）结构参数：屋架跨度18m，屋架间距6m, 屋面坡度1／10 （2）屋面荷载标准值（kN/m2） （3）荷载组合1）全跨永久荷载＋全跨可变荷载 2）全跨永久荷载＋半跨可变荷载 （4）材料钢材Q235B.F，焊条E43型。
屋面材料采用1.5m×6.0m太空轻质大型屋面板。 4. 设计参考资料（包括课程设计指导书、设计手册、应用软件等） （1）曹平周，钢结构，科学文献出版社。 （2）陈绍蕃，钢结构（下）房屋建筑钢结构设计，中国建筑工业出版社。 5. 课程设计任务 完成普通钢屋架的设计计算及施工图纸绘制，提交完整规范的设计技术文档。 5.1设计说明书（或报告） （1）课程设计计算说明书记录了全部的设计计算过程，应完整、清楚、正确。 （2）课程设计计算说明书应包括屋架结构的腹杆布置，屋架的内力计算，杆件的设计计算、节点的设计计算等内容。 5.2技术附件（图纸、源程序、测量记录、硬件制作） （1）施工图纸应包括杆件的布置图、节点构造图，材料明细表等内容。 （2）图面布置要求合理，线条清楚，表达正确。 5.3图样、字数要求 （1）课程设计计算说明书应装订成一册，包括封面、目录、课程设计计算说明书正文、参考文献等部分内容。 （2）课程设计计算说明书可以采用手写。 （3）施工图纸要求采用AutoCAD绘制或者手工绘制。 6. 工作进度计划（19周～20周）
1.设计资料： ................................................................ 错误！未定义书签。 2.结构形式与布置 ............................................................ 错误！未定义书签。 3.荷载计算 .................................................................. 错误！未定义书签。 4.内力计算 .................................................................. 错误！未定义书签。 附件：设计资料 1、设计题目：《单层工业厂房屋盖结构——梯形钢屋架设计》 2、设计任务及参数： 第五组： 某地一机械加工车间，长84m ，跨度24m ，柱距6m ，车间内设有两台40/10T 中级工作制桥式吊车，轨顶标高18.5m ，柱顶标高27m ，地震设计烈度7度。采用梯形钢屋架，封闭结合，1.5×6m 预应力钢筋混凝土大型屋面板（1.4KN/m 2 ），上铺100mm 厚泡沫混凝土保温层（容重为1KN/m 3 ），三毡四油（上铺绿豆砂）防水层（0.4KN/m 2 ），找平层2cm 厚（0.3KN/m 2 ），卷材屋面，屋面坡度i=1/10，屋架简支于钢筋混凝土柱上，混凝土强度等级C20，上柱截面400×400mm 。钢材选用Q235B ，焊条采用E43型。屋面活荷载标准值0.7KN/m 2 ，积灰荷载标准值0.6KN/m 2 ，雪荷载及风荷载见下表，7位同学依次按序号进行选取。 活载KN/m 2 1 2 3 4 5 6 7 基本雪压 0.30 0.75 0.10 0.20 0.45 0.50 0.35 基本风压 0.35 0.60 0.25 0.55 0.30 0.50 0.45 3、设计任务分解 学生按照下表分派的条件，完成梯形钢屋架设计的全部相关计算和验算及构造设计内容。 表-3 4、设计成果要求 在教师指导下，能根据设计任务书的要求，搜集有关资料，熟悉并应用有关规范、标准和图集，独立完成课程设计任务书（指导书）规定的全部内容。 1）需提交完整的设计计算书和梯形钢屋架施工图。 2）梯形钢屋架设计要求：经济合理，技术先进，施工方便。 3）设计计算书要求：计算依据充分、文理通顺、计算结果正确、书写工整、数字准确、图文并茂，统一用A4纸书写（打印）。 A 、按步骤设计计算，各设计计算步骤应表达清楚，写出计算表达式及必要的计算过程，对数据的选取应写明判断依据。 B 、计算过程中，必须配以相应的计算简图。 C 、对计算结果进行复核后，为保证施工质量且方便施工，应按规范要求对计算结果进行调整并写明依据。 4）梯形钢屋架施工图共两张，图纸绘制的要求：布图合理，版面整齐，图线清晰，标注规范，符合规范/图集要求。 单层工业厂房屋盖结构——梯形钢屋架设计 1.设计资料：（1）某地一机械加工车间，长84m ，跨度24m ，柱距6m ，车间内设有两台40/10T 中级工作制桥式吊车，轨顶标高18.5m ，柱顶标高27m ，地震设计烈度7度。采用梯形钢屋架，封闭结合，1.5×6m 预应力钢筋混凝土大型屋面板（1.4KN/m 2 ），上铺100mm 厚泡沫混凝土保温层（容重为1KN/m 3 ），三毡四油（上铺绿豆砂）防水层（0.4KN/m 2 ），找平层2cm 厚（0.3KN/m 2 ），卷材屋面，屋面坡度i=1/10，屋架简支于钢筋混凝土柱上，混凝土强度等级C20，上柱截面400×400mm 。钢材选用Q235B ，焊条采用E43型。屋面活荷载标准值0.7KN/m 2 ，积灰荷载标准值0.6KN/m 2 ，雪荷载及风荷载见下表。 活载KN/m 2 1 2 3 4 5 6 7 基本雪压 0.30 0.75 0.10 0.20 0.45 0.50 0.35 基本风压 0.35 0.60 0.25 0.55 0.30 0.50 0.45 （2）屋架计算跨度 )(7.233.0240 m l =-= （3）跨中及端部高度：设计为无檩屋盖方案，采用平坡梯形屋架，端部高度 mm h 19000=中部高度

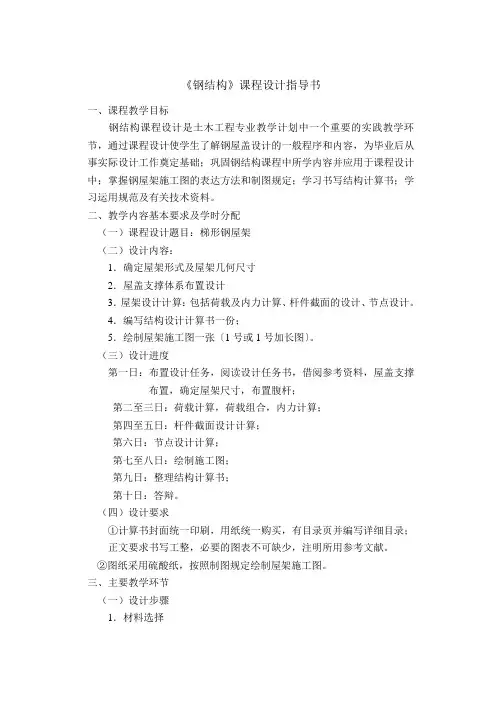

《钢结构》课程设计指导书 中国地质大学长城学院
