断路器防跳原理 Revised as of 23 November 2020

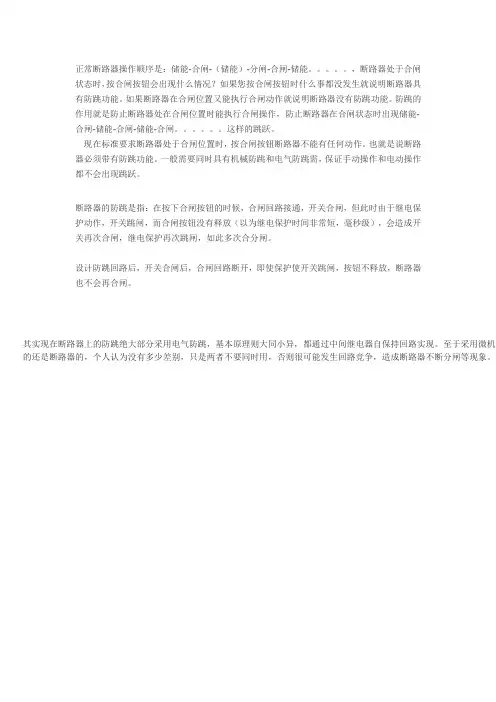

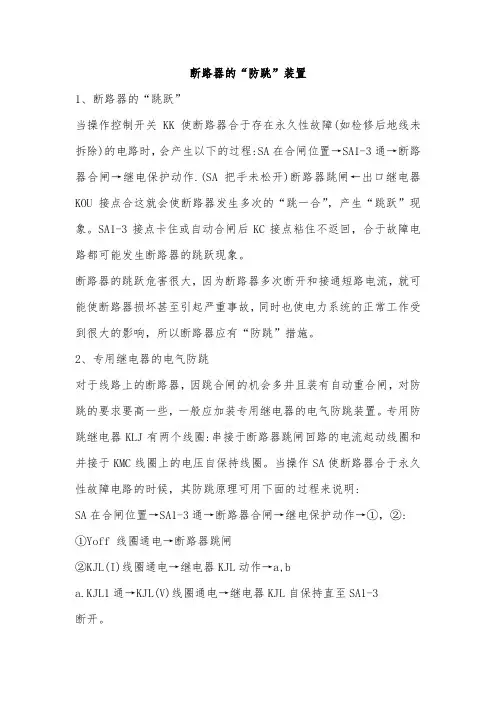

首先你要明白一个概念，防跳回路，实际上是防合，防止断路器合上后再跳开产生“跳跃”，因此，当故障消失，保护装置没有跳令的时候，当然允许合闸，不知道你有没有做过防跳回路的测试，它的方法就是，保持跳闸指令，合令发而合不上，这就算有效。
一、防跳回路的作用：
1、防止因控制开关或自动装置的合闸接点未能及时返回(例如操作人员未松开手柄, 自动装置的合闸接点粘连) 而正好合闸在故障线路和设备上, 造成断路器连续合切现象。
2、对于电流启动、电压保持式的电气防跳回路还有一项重要功能, 就是防止因跳闸回路的断路器辅助接点调整不当(变位过慢) , 造成保护出口接点先断弧而烧毁的现象。
二、常用防跳回路有串联式防跳回路、并联式防跳回路、弹簧储能式防跳回路、跳闸线圈辅助接点式防跳回路等。国产断路器多采用串联式防跳回路
防跳回路的典型接线：
断路器多采用并联式防跳回路。其中串联式防跳回路最合理, 应用也最广泛, 它除具有防跳功能外, 还具有防止保护出口接点断弧而烧毁的优点, 这也是应用微机保护装置不可缺少的技术条件。其他防跳回路只具有防止断路器跳跃的功能, 跳闸线圈辅助接点式防跳回路在执行防跳功能时, 跳闸线圈长期带电有可能烧毁。
三、串联式防跳回路
所谓串联式防跳, 即防跳继电器TBJ 由电流启动, 该线圈串联在断路器的跳闸回路中。电压保持线圈与断路器的合闸线圈并联。当合闸到故障线路或设备上, 则继电保护动作, 保护出口接点TJ 闭合,此时防跳继电器TBJ 的电流线圈启动, 同时断路器跳闸, TBJ 的常闭接点断开合闸回路, 另一对常开接点接通电压线圈并保持。若此时SK (5—8) 或HJ 接点不能返回而继续发出合闸命令, 由于
合闸回路已被断开, 断路器不能合闸, 从而达到防跳目的。另外,当TBJ 启动后, 其并联于保护出口的常开接点闭合并自保, 直到“逼迫”断路器常开辅助接点变位为止,有效地防止了保护出口接点断弧。串联式防跳回路，如图。
四、并联式防跳回路
所谓并联式防跳, 即防跳继电器KO 的电压线圈并联在断路器的合闸回路上(如图2 所示)。例如一个持久的合闸命令存在时, 合闸整流桥输出经Y3, S2, S3, S1, KO (2—1) 接通。断路器合闸后, 并联在合闸回路的辅助接点S3′闭合, 启动防跳继电器KO , KO 接点即由2—1 位置切换到4—1 位置, 断开合闸回路并保持。若此时线路或设备故障, 继电保护动作跳闸。但由于合闸回路已可靠断开, 从而防止了开关跳跃
现在，一般都采用串联防跳。断路器自身带防跳回路的，应取消回路上的防跳，以免产生寄生回路。
分电路，并且有在电路或设备发生过载、短路等事故时，自动切断故障的功能，而附件作为断路器功能的派生补充，为断路器增加了控制手段和扩大保护功能，使断路器的使用范围更广、保护功能更齐全、操作和安装方式更多。目前断路器附件已成为断路器不可分割的一个重要部分。但附件并不是越齐全越好，这就要根据具体的控制线路和保护线路来合理地应用附件，避免造成不必要的浪费，同时要分清电压等级，交流或直流，辅助触头的对数等，如应用不当，不但不起保护作用，而且还会造成很大的经济损失。下面对断路器的附件功能和应用进行分析，使用户在应用断路器附件时有所帮助。 二、内部附件 1．辅助触头；与断路器主电路分、合机构机械上连动的触头，主要用于断路器分、合状态的显示，接在断路器的控制电路中通过断路器的分合，对其相关电器实施控制或联锁，例如向信号灯、继电器等输出信号。万能式断路器有六对触头(三常开、三常闭)，DW45有八对触头(四常开、四常闭)。塑壳断路器壳架等级额定电流100A为单断点转换触头，225A及以上为桥式触头结构，约定发热电流为3A；壳架等级额定电流400A 及以上可装两常开、两常闭，约定发热电流为6A。操作性能次数与断路器的操作性能总次数相同。 2．报警触头：用于断路器事故的报警触头，且此触头只有当断路器脱扣分断后才动作，主要用于断路器的负载出现过载短路或欠电压等故障时而自由脱扣，报警触头从原来的常开位置转换成闭合位置，接通辅助线路中的指示灯或电铃、蜂鸣器等，显示或提醒断路器的故障脱扣状态。由于断路器发生因负载故障而自由脱扣的机率不太多，因而报警触头的寿命是断路器寿命的1/10。报警触头的工作电流一般不会超过1A。 3．分励脱扣器：是一种用电压源激励的脱扣器，它的电压可与主电路电压无关。分励脱扣器是一种远距离操纵分闸的附件。当电源电压等于额定控制电源电压的70％-110％之间的任一电压时，就能可靠分断断路器。分励脱扣器是短时工作制，线圈通电时间一般不能超过1S，否则线会被烧毁。塑壳断路器为防止线圈烧毁，在分励脱扣线圈串联一个微动开关，当分励脱扣器通过衔铁吸合，微动开关从常闭状态转换成常开，由于分励脱扣器电源的控制线路被切断，即使人为地按住按钮，分励线圈始终不再通电就避免了线圈烧损情况的产生。当断路器再扣合闸后，微动开关重新处于常闭位置。但万能式DW45产品在出厂时要由用户在使用时在分励脱扣器线圈之前串联一组常开触头。 4．欠电压脱扣器：欠电压脱扣器是在它的端电压降至某一规定范围时，使断路器有延时或无延时断开的一种脱扣器，当电源电压下降(甚至缓慢下降)到额定工作电压的70％至35％范围内，欠电压脱扣器应运作，欠电压脱扣器在电源电压等于脱扣器额定工作电压的35％时，欠电压脱扣器应能防止断路器闭全；电源电压等于或大于85％欠电压脱扣器的额定工作电压时，在热态条件下，应能保证断路器可靠闭合。因此，当受保护电路中电源电压发生一定的电压降时，能自动断开断路器切断电源，使该断路器以下的负载电器或电气设备免受欠电压的损坏。使用时，欠电压脱扣器线圈接在断路器电源侧，欠电压脱扣器通电后，断路器才能合闸，否则断路器合不上闸。 三、外部附件
简介|江阴宝光（三工位真空断路器） 三工位真空断路器集真空断路器、隔离开关、接地开关于一体.相比传统高压固定式开关柜XGN2或XGN66、KYN28等等，在成套厂内需要分别单独安装隔离开关、真空断路器、接地开关，安装调试机械联锁，工艺复杂、耗工时大、对工人技术要求高，使用该产品后，配多功能真空断路器，开关本体具有隔离工位、断路器工位，接地工位更加集成化、系统化，安装简单、快捷、方便、可靠。 江阴宝光从事户内外高压真空断路器：10KV、24KV、35KV、40.5KV规格齐全。宝光作为中压户内和户外开关产品的研发和制造
专家，早在6多年前公司就开始着力于研究高可靠性智能化真空断路器领域。通过对配网智能化理论、真空开断技术及绝缘技术的深入研究，在市场上推出了使用更方便、体积更紧凑、重量更轻、性能更可靠的断路器产品，重合器产品，广泛地应用于全国各地，为江阴宝光电气在中压开关制造领域奠定了领导地位。 三工位真空断路器符合GBl804、DL403、GBll022等标准的规定，无论是在正常使用条件还是在故障条件(特别是短路情况)下，只要在断路器的技术参数范围内，它就可以保证安全、可靠的运行于相应电压等级的电网中。
主要符合以下国家标准： 开关部分：GB1984 《高压交流断路器》GB/T11022-1999 《高压开关设备控制和设备标准的共同技术条件》
控制终端部分：GB/T726-2000《继电器及装置基本试验方法》GB/T17626-1998 《电磁兼容试验和测量技术电快速瞬变脉冲群搞扰度试验》 （江阴宝光真空断路器型号） AB-3S-12/630-20 ZW20-12F/630-20
低压断路器工作原理图 1-主触点 2-自由脱扣机构 3-过电流脱扣器 4-分励扣器脱 5-热脱扣器 6-欠电压脱扣器 7-停止按钮 低压断路器的主触点是靠手动操作或电动合闸的。主触点闭合后，自由脱扣机构将主触点锁在合闸位置上。过电流脱扣器的线圈和热脱扣器的热元件与主电路串联，欠电压脱扣器的线圈和电源并联。当电路发生短路或严重过载时，过电流脱扣器的衔铁吸合，使自由脱扣机构动作，主触点断开主电路。当电路过载时，热脱扣器的热元件发热使双金属片上弯曲，推动自由脱扣机构动作。当电路欠电压时，欠电压脱扣器的衔铁释放。也使自由脱扣机构动作。分励脱扣器则作为远距离控制用，在正常工作时，其线圈是断电的，在需要距离控制时，按下起动按钮，使线圈通电，衔铁带动自由脱扣机构动作，使主触点断开。
此主题相关图片如下，点击图片看大图： 1-主触点 2-自由脱扣机构 3-过电流脱扣器 4-分励扣器脱 5-热脱扣器 6-欠电压脱扣器 7-停止按钮 空开烧毁的原因： （一）触头系统 1.触头压力不足。因长期使用，触头弹簧变形、氧化，张力消失或减退，因触头过热，使触头弹簧退火，都是触头压力不足的原因，对此要检查触头初压力和终压力是否符保要求。其方法可在动触头和
支持板之间放入一张纸条，纸条在触头弹簧压力下被压紧，在动触头上装一弹簧秤，右手拉弹簧秤，左手轻轻拉纸条，当纸条刚可以抽出时，弹簧称上读数即为初压力。 将开关合上，使触头闭合，纸条夹在动静触头之间，按测初压力的方法；当纸条刚可抽出时，弹簧称上读数就是终压力。 触头压力也可以用下式估算： 初压力=0.5*触头终压力，（公斤） 终压力=2.25*触头额定电流（安）/100（公斤） 根据触头初、终压力的数值，可以重新配制弹簧，也可以自行绕制。自行绕制时，选择合适的琴钢丝，按同样的直径和匝数进行绕制，但往往由于绕制工艺问题，所得的弹簧力大小的差别，需要将弹簧的直径和匝数进行调节。调节的办法是：钢丝越粗，弹力越大；；弹簧外径越大，弹力越小；匝数越多，弹力越小。绕制时用一根圆铁棒在老虎钳上，再在圆铁棒上齐密缠绕，所用铁棒直径要比弹簧内径小一些，因绕好后弹簧直径会增大，绕好后的弹簧应热处理，否则无弹性。 绕制弹簧:在台钳上用两块硬木板将钢丝夹紧，圆铁棒变成一个摇手柄，在一端开一个槽，将钢丝头钳入槽内，摇手柄将钢丝卷在铁棒上，匝与匝之间的节距，用厚度与节距相等的铁皮钳入匝与匝之间，用来控制节距。铁棒直径选用经验：直径0.9毫米以下钢丝应比弹簧直径小2毫米，0.9~1.63毫米的钢丝比弹簧直径小3毫米，1.63~2.6毫米的钢丝，圆铁棒直径应比弹簧直径小4毫米。 2.触头表面氧化。金属的氧化层是一种不良导体。触头温度越高，
断路器及图示介绍
断路器按其使用范围分为高压断路器，和低压断路器，高低压界线划分比较模糊，一般将3kV以上的成为高压电器。 低压断路器又称自动开关，它是一种既有手动开关作用，又能自动进行失压、欠压、过载、和短路保护的电器。它可用来分配电能，不频繁地启动异步电动机，对电源线路及电动机等实行保护，当它们发生严重的过载或者短路及欠压等故障时能自动切断电路，其功能相当于熔断器式开关与过欠热继电器等的组合。而且在分断故障电流后一般不需要变更零部件，一获得了广泛的应用。 分类： 按操作方式分有：电动操作、储能操作和手动操作。 按结构分有：万能式和塑壳式。 按使用类别分有：选择型和非选择型。 按灭弧介质分有：油浸式、真空式和空气式。 按动作速度分有：快速型和普通型。 按极数分有：单级、二级、三级和四级等。 按安装方式分有：插入式、固定式和抽屉式等。 高压断路器(或称高压开关)是变电所主要的电力控制设备,具有灭弧特性,当系统正常运行时,它能切断和接通线路及各种电气设备的空载和负载电流;当系统发生故障时,它和继电保护配合,能迅速切断故障电流,以防止扩大事故范围.因此,高压断路器工作的好坏,直接影响到电力系统的安全运行；高压断路器种类很多，按其灭弧的不同，可分为：油断路器（多油断路器、少油断路器）、六氟化硫断路器
（SF6断路器）、真空断路器、压缩空气断路器等 高压开关 额定电压1kV及以上主要用于开断和关合导电回路的电器。 高压负荷开关
高压负荷开关是一种功能介于高压断路器和高压隔离开关之间的电器，高压负荷开关常与高压熔断器串联配合使用；用于控制电力变压器。高压负荷开关具有简单的灭弧装置，因为能通断一定的负荷电流和过负荷电流。但是它不能断开短路电流，所以它一般与高压熔断器串联使用，借助熔断器来进行短路保护。 功能 在规定的使用条件下，可以接通和断开一定容量的空载变压器（室内315KVA，室外500KVA）；可以接通和断开一定长度的空载架空线路（室内5KM，室外10KM）；可以接通和断开一定长度的空载电缆线路。 特点
低压断路器的结构和工作原理? 断路器，在电路中作接通、分断和承载额定工作电流，并能在线路和电动机发生过载、短路、欠压的情况下进行可靠的保护。断路器的动、静触头及触杆设计成平行状，利用短路产生的电动斥力使动、静触头断开，分断能力高，限流特性强。 短路时，静触头周围的芳香族绝缘物气化，起冷却灭弧作用，飞弧距离为零。断路器的灭弧室采用金属栅片结构，触头系统具有斥力限流机构，因此，断路器具有很高的分断能力和限流能力。 具有复式脱扣器。反时限动作是双金属片受热弯曲使脱扣器动作，瞬时动作是铁芯街铁机构带动脱扣器动作。脱扣方式有热动、电磁和复式脱扣3种。. 空气开关内部比较精密，原理却甚为简单。它在入线和出线间串了个10几20圈的电感，电流足够时吸合带动机械杠杆而动作保护。比较安全又不用换保险，是很好的推荐。 自动空气开关也称为低压断路器，可用来接通和分断负载电路，也可用来控制不频繁起动的电动机。它功能相当于闸刀开关、过电流继电器、失压继电器、热继电器及漏电保护器等电器部分或全部的功能总和，是低压配电网中一种重要的保护电器。 自动空气开关具有多种保护功能(过载、短路、欠电压保护等)、动作值可调、分断能力高、操作方便、安全等优点，所以目前被广泛应用。 低压断路器的结构和工作原理 自动空气开关由操作机构、触点、保护装置(各种脱扣器)、灭弧系统等组成 自动空气开关的主触点是靠手动操作或电动合闸的。主触点闭合后，自由脱扣机构将主触点锁在合闸位置上。过电流脱扣器的线圈和热脱扣器的热元件与主电路串联，欠电压脱扣器的线圈和电源并联。当电路发生短路或严重过载时，过电流脱扣器的衔铁吸合，使自由脱扣机构动作，主触点断开主电路。当电路过载时，热脱扣器的热元件发热使双金属片上弯曲，推动自由脱扣机构动作。当电路欠电压时，欠电压脱扣器的衔铁释放。也使自由脱扣机构动作。分励脱扣器则作为远距离控制用，在正常工作时，其线圈是断电的，在需要距离控制时，按下起动按钮，使线圈通电，衔铁带动自由脱扣机构动作，使主触点断开。
断路器防跳原理 Revised as of 23 November 2020
首先你要明白一个概念，防跳回路，实际上是防合，防止断路器合上后再跳开产生“跳跃”，因此，当故障消失，保护装置没有跳令的时候，当然允许合闸，不知道你有没有做过防跳回路的测试，它的方法就是，保持跳闸指令，合令发而合不上，这就算有效。 一、防跳回路的作用： 1、防止因控制开关或自动装置的合闸接点未能及时返回(例如操作人员未松开手柄, 自动装置的合闸接点粘连) 而正好合闸在故障线路和设备上, 造成断路器连续合切现象。 2、对于电流启动、电压保持式的电气防跳回路还有一项重要功能, 就是防止因跳闸回路的断路器辅助接点调整不当(变位过慢) , 造成保护出口接点先断弧而烧毁的现象。 二、常用防跳回路有串联式防跳回路、并联式防跳回路、弹簧储能式防跳回路、跳闸线圈辅助接点式防跳回路等。国产断路器多采用串联式防跳回路 防跳回路的典型接线： 断路器多采用并联式防跳回路。其中串联式防跳回路最合理, 应用也最广泛, 它除具有防跳功能外, 还具有防止保护出口接点断弧而烧毁的优点, 这也是应用微机保护装置不可缺少的技术条件。其他防跳回路只具有防止断路器跳跃的功能, 跳闸线圈辅助接点式防跳回路在执行防跳功能时, 跳闸线圈长期带电有可能烧毁。 三、串联式防跳回路
所谓串联式防跳, 即防跳继电器TBJ 由电流启动, 该线圈串联在断路器的跳闸回路中。电压保持线圈与断路器的合闸线圈并联。当合闸到故障线路或设备上, 则继电保护动作, 保护出口接点TJ 闭合,此时防跳继电器TBJ 的电流线圈启动, 同时断路器跳闸, TBJ 的常闭接点断开合闸回路, 另一对常开接点接通电压线圈并保持。若此时SK (5—8) 或HJ 接点不能返回而继续发出合闸命令, 由于 合闸回路已被断开, 断路器不能合闸, 从而达到防跳目的。另外,当TBJ 启动后, 其并联于保护出口的常开接点闭合并自保, 直到“逼迫”断路器常开辅助接点变位为止,有效地防止了保护出口接点断弧。串联式防跳回路，如图。 四、并联式防跳回路 所谓并联式防跳, 即防跳继电器KO 的电压线圈并联在断路器的合闸回路上(如图2 所示)。例如一个持久的合闸命令存在时, 合闸整流桥输出经Y3, S2, S3, S1, KO (2—1) 接通。断路器合闸后, 并联在合闸回路的辅助接点S3′闭合, 启动防跳继电器KO , KO 接点即由2—1 位置切换到4—1 位置, 断开合闸回路并保持。若此时线路或设备故障, 继电保护动作跳闸。但由于合闸回路已可靠断开, 从而防止了开关跳跃
浅谈断路器的工作原理及使用方法 卢平 摘要：断路器（本文指漏电型断路器）是电力供配电系统中不可缺少的主要保护电器之一，也是功能最完善的保护电器，其主要作用是作为短路、过载、漏电、过压以及欠电压保护。 关键词：断路器；工作原理；电流参数；范围；选型；安装 0 引言 在实际应用过程中，往往由于一些人员对断路器的选择或使用不当，从而使断路器的功能不能完好的体现，给施工用电安全埋下隐患或发生用电安全事故。因此要完整准确地选择断路器、了解短路器的工作原理、理解断路器的各个电流参数的意义、分清短路器的使用范围及正确的安装是十分必要的。 1 断路器的工作原理 断路器漏电保护的工作原理是由三个连续功能来实现的，这三个功能实质上是同时作用的，分别为：检测剩余电流、对剩余电流进行测量比较、启动脱扣装置将故障电路断开。 检测剩余电流是通过一个电流互感器，其初级绕组测量电路的相线电流和零线电流，绕组方向使相线电流和零线电流产生的磁场相互抵消。泄漏电流的产生破坏了这种平衡，并且会在次级绕组上通过磁场感应产生一个电流，叫做剩余电流； 对剩余电流测量比较是使用一个电子式或电磁式继电器，将剩余电流的电信号与预设值相比较。在正常用电情况下，连接跳闸机构的金属杆被一块永磁铁吸住，同时零序电流也产生电磁力，它与弹簧产生的力同时也作用在连接跳闸机构的金属杆上，通电状态下永磁铁的磁力（涌磁铁的磁力决定了断路器的灵敏度）大于弹簧和电磁力的合力，即跳闸机构不会动作，电路是接通状态； 启动脱扣器即跳闸：只要剩余电流产生的电磁力大到能够抵抗永磁铁的磁力，弹簧使金属杆旋转，触发断路器的脱扣装置以断开故障电路。同时断路器可配备不同的继电器或脱扣器。脱扣器是断路器一个重要的组成部分，而继电器则通过与断路器操作机构相连的欠电压脱扣器、分励脱扣器来控制断路器，由脱扣器来完成其相应的其它保护功能（如过载、短路等）。 断路器的参数重多，只有充分理解断路器的各个电流参数的意义才能做到正确的选择。断路器的电流参数包括断路器壳架等级额定电流参数、过电流脱扣器的电流参数、断路器的短路特性电流参数三个部分。

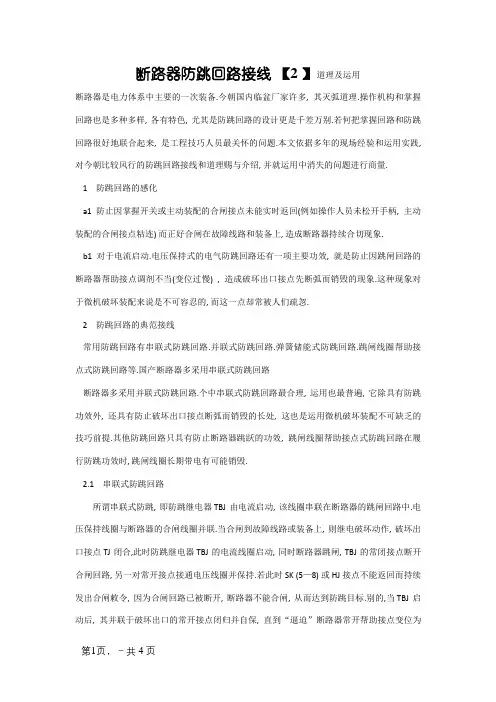

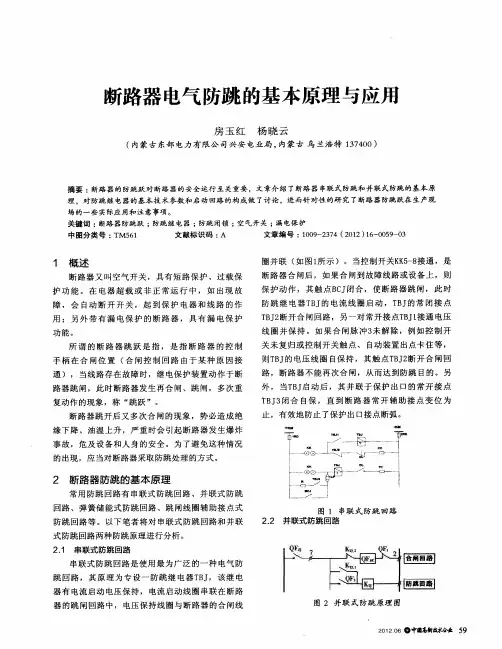

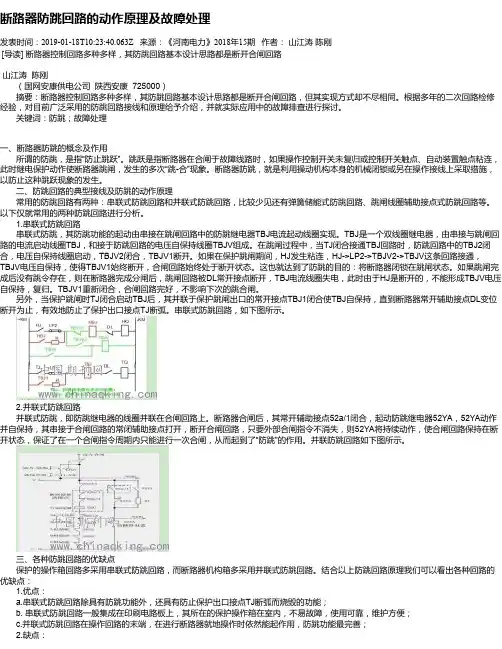

断路器防跳回路接线原理及其应用来源：北极星电力论文网时间：2009-06-05 15:41 阅读：8397次 2 断路器是电力系统中重要的一次设备。目前国内生产厂家很多, 其灭弧原理、操作机构和控制回路也是多种多样, 各有特点, 尤其是防跳回路的设计更是千差万别。如何把控制回路和防跳回路很好地结合起来, 是工程技术人员最关心的问题。本文根据多年的现场经验和应用实践, 对目前比较流行的防跳回路接线和原理给予介绍, 并就应用中出现的问题进行探讨。 1 防跳回路的作用 a1 防止因控制开关或自动装置的合闸接点未能及时返回(例如操作人员未松开手柄, 自动装置的合闸接点粘连) 而正好合闸在故障线路和设备上, 造成断路器连续合切现象。 b1 对于电流启动、电压保持式的电气防跳回路还有一项重要功能, 就是防止因跳闸回路的断路器辅助接点调整不当(变位过慢) , 造成保护出口接点先断弧而烧毁的现象。这种现象对于微机保护装置来说是不可容忍的, 而这一点却常被人们忽视。 2 防跳回路的典型接线 常用防跳回路有串联式防跳回路、并联式防跳回路、弹簧储能式防跳回路、跳闸线圈辅助接点式防跳回路等。国产断路器多采用串联式防跳回路 断路器多采用并联式防跳回路。其中串联式防跳回路最合理, 应用也最广泛, 它除具有防跳功能外, 还具有防止保护出口接点断弧而烧毁的优点, 这也是 应用微机保护装置不可缺少的技术条件。其他防跳回路只具有防止断路器跳跃的功能, 跳闸线圈辅助接点式防跳回路在执行防跳功能时, 跳闸线圈长期带电有可能烧毁。 2.1 串联式防跳回路 所谓串联式防跳, 即防跳继电器TBJ 由电流启动, 该线圈串联在断路器的跳闸回路中。电压保持线圈与断路器的合闸线圈并联。当合闸到故障线路或 设备上, 则继电保护动作, 保护出口接点TJ 闭合,此时防跳继电器TBJ 的电流线圈启动, 同时断路器跳闸, TBJ 的常闭接点断开合闸回路, 另一对常开接点接通电压线圈并保持。若此时SK (5—8) 或HJ 接点不能返回而继续发出合闸命令, 由于合闸回路已被断开, 断路器不能合闸, 从而达到防跳目的。另外,当TBJ 启动后, 其并联于保护出口的常开接点
断路器的控制原理 在发电厂和变电站中对断路器的跳、合闸控制是通过断路器的控制回路以及操动机构来实现的。控制回路是连接一次设备和二次设备的桥梁，通过控制回路，可以实现二次设备对一次设备的操控。通过控制回路，实现了低压设备对高压设备的控制。 一、控制信号传送过程 （一）常规变电站控制信号传输过程 某线路高压开关控制信号传递过程 由上图可以看出，断路器的控制操作，有下列几种情况： 1主控制室远方操作：通过控制屏操作把手将操作命令传递到保护屏操作插件，再由保护屏操作插件传递到开关机构箱，驱动跳、合闸线圈。 2就地操作：通过机构箱上的操作按钮进行就地操作。 3遥控操作：调度端发遥控命令，通过通信设备、远动设备将操作信号传递至变电站远动屏，远动屏将空接点信号传递到保护屏，实现断路器的操作。 4开关本身保护设备、重合闸设备动作，发跳、合闸命令至操作插件，引起开关进行跳、合闸操作。 5母差、低频减载等其他保护设备及自动装置动作，引起断路器跳闸。
可以看出，前三项为人为操作，后两项为自动操作，因此断路器的操作据此可分为人为操作和自动操作。 根据操作时相对断路器距离的远近，可分为就地操作、远方操作、遥控操作。就地通过开关机构箱本身操作按钮进行的操作为就地操作，有些开关的保护设备装在开关柜上，相应的操作回路也在就地，这样通过保护设备上操作回路进行的操作也是就地操作，保护设备在主控室，在主控室进行的操作为远方操作，通过调度端进行的操作为遥控操作。 （二）综自站控制信号传输过程 某线路高压开关控制信号传递过程 操作方式与常规变电站相比，仅在远方操作和遥控操作时不同。 在主控室内进行远方操作，一般是通过后台机进行，操作命令传达到测控装置，启动测控装置跳、合闸继电器，跳、合闸信号传递到保护装置操作插件，启动操作插件手跳、手合继电器，手跳、手合继电器触点接通跳、合闸回路，启动断路器跳、合闸。当后台机死机或其它原因不能操作时，可以在测控屏进行操作。 遥控操作由调度端（或集控站端）发送操作命令，经通讯设备至站内远动通讯屏，远动通讯屏将命令转发至站内保护通讯屏，然后保护通讯屏将命令传输至测控屏，逐级向下传输。 需要指出，有些老站遥控命令是通过后台机进行传输的，如虚线图所示，但由于后台机死机

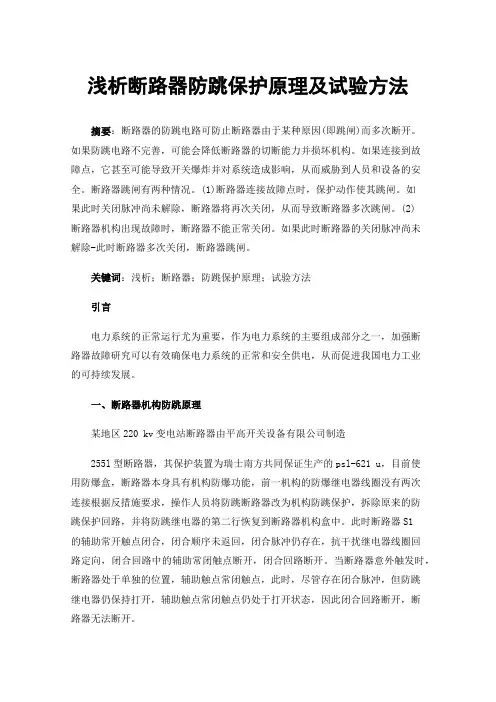

龙源期刊网 https://www.doczj.com/doc/396576128.html, 浅谈断路器机构防跳与保护防跳解除方法 作者：李明 来源：《中国科技博览》2016年第03期 [摘要]断路器的保护防跳和机构防跳在处理不当的情况下可能存在着一定的问题，本文以一次断路器位置指示灯异常为例，介绍了保护防跳和断路器机构防跳的工作原理及作用，并对目前工作中存在的有关防跳回路的应用方式进行了分析，同时给出了有关防跳回路的一种解除方法从而解决了工程实际问题。 [关键词]断路器；机构防跳；保护防跳 中图分类号：TM561 文献标识码：A 文章编号：1009-914X（2016）03-0277-01 防跳回路在电力系统中的应用非常广泛，在断路器合闸过程中，如果控制开关未复归或接点粘死，此时若遇系统永久性故障，继电保护装置动作于断路器跳闸，此时断路器发生再次合闸、跳闸，多次重复动作的现象，即发生断路器跳跃现象。断路器跳跃现象，会造成断路器开断能力下降，致使断路器损坏，严重情况甚至会导致断路器爆炸，而设置断路器防跳回路能够避免断路器跳跃现象的发生，从而延长电力设备使用寿命。 根据继电保护“六统一”有关要求，目前在工程实际中选择断路器机构防跳，取消保护防跳，但由于防跳回路的取消方式各地不尽相同，会造成产生寄生回路或者失去防跳功能，因此在工程实际中迫切需要正确取舍防跳的方法。本文以一起在工作现场中发生的防跳回路引起的异常现象为例，详细分析了防跳回路基本工作原理，进而总结出取消防跳回路的基本方法。 1 异常现象 某变电站110kV 线路保护采用国电南自PSL-621C 装置，断路器采用杭州西门子的3AP1-FG 型号开关。在保护更换二次安装完毕后，我们在进行断路器分合实验过程中，在测控屏上控制开关操作合时，断路器可靠合闸，但测控屏上的断路器合闸位置指示“红灯”和分闸位置指示“绿灯”同时点亮，而断路器实际在合闸位置。 2 防跳回路防跳原理、区别及异常分析 目前断路器防跳回路的设置存在着两种方式，一种在继电保护装置操作箱中设置，一般称之为操作箱防跳或保护防跳，由二次设备厂家设计（“六统一”出台以前）；二是断路器机构防跳，由一次设备厂家在开关机构控制回路中设计。两种防跳回路设计的目的都是防止断路器出现多次跳合现象，但在回路的具体实现方式及作用上有所区别，下面分别以国电PSL-621C 装置中的保护防跳和杭州西门的3AP1-FG 断路器机构防跳为例进行阐述。
四动力车间一月份车间培训讲义 授课人：高成波 授课时间：12月29日 一、断路器的规范及铭牌数据代表的意义 我车间110KV断路器为SF6气体断路器，灭弧介质为SF6气体；型号为LW35-126/3150-40;其中126代表断路器的额定电压（KV），3150为断路器的额定电流（A），40为断路器的额定短路断开电流（KA） 额定电压：是指断路器在运行中所承受的正常工作电压。 额定电流：是指断路器长时间通过的最大工作电流。 额定开断电流：是指断路器在额定电压下允许开断的最大电流。 二、高压断路器的用途 高压断路器是电力系统最重要的控制和保护设备，它在电网中起两方面作用。在正常运行时，根据电网的需要，接通或断开电路的空载电流和负载电流，这时起控制作用。而当电网发生故障时，高压断路器和保护装置及自动装置相配合，迅速、自动地切断故障电流，将故障部分从电网中断开，保证电网无故障部分的安全运行，以减少停电范围，防止事故扩大，这时起保护作用。 三、高压断路器的分类及组成部分 1、按灭弧介质分可分为： 1）油断路器 2）磁吹断路器 3）真空断路器 4）六氟化硫断路器 5）空气断路器 6）自产气断路器 2、高压断路器的组成部分 大体可分为：1）导电部分 2）灭弧部分 3）绝缘部分 4）机构及传动部分 5）附件 四、SF6断路器的种类及性能特点 SF6断路器的种类按构造分有敞开式和封闭式；按灭弧方式分有单压式各双压式；按总体分有落地箱式和支撑绝缘式。 SF6断路器的性能特点是： 1）灭弧能力强，介质绝缘强度高，单元额定电压较高。 2）在开断大电流时，产生的电弧电压不高，触头寿命长。 3）切断小电流电容电流时，过电压值较小，不需并联电阻。 4）本体寿命高，检修周期长，维护方便。 5）体积小，重量轻，结构简单，噪音小 五、断路器的简单灭弧原理 断路器的简单灭弧原理是利用热游离和去游离的矛盾，加速去游离的进行，减弱热游
断路器原理 中文名称：断路器 英文名称：circuit-breaker;circuit breaker 断路器按其使用范围分为高压断路器和低压断路器，高低压界线划分比较模糊，一般将3kV以上的称为高压电器。低压断路器又称自动开关，俗称＂空气开关＂也是指低压断路器，它是一种既有手动开关作用，又能自动进行失压、欠压、过载、和短路保护的电器。它可用来分配电能，不频繁地启动异步电动机，对电源线路及电动机等实行保护，当它们发生严重的过载或者短路及欠压等故障时能自动切断电路，其功能相当于熔断器式开关与过欠热继电器等的组合。 分类 按操作方式分：有电动操作、储能操作和手动操作。
按结构分：有万能式和塑壳式。 按使用类别分：有选择型和非选择型。 按灭弧介质分：有油浸式、真空式和空气式。按动作速度分：有快速型和普通型。 按极数分：有单极、二极、三极和四极等。 按安装方式分：有插入式、固定式和抽屉式等。
高压断路器(或称高压开关)是发电厂、变电所主要的电力控制设备,具有灭弧特性,当系统正常运行时,它能切断和接通线路以及各种电气设备的空载和负载电流;当系统发生故障时,它和继电保护配合,能迅速切断故障电流,以防止扩大事故范围。因此,高压断路器工作的好坏,直接影响到电力系统的安全运行；高压断路器种类很多，按其灭弧的不同，可分为：油断路器（多油断路器、少油断路器）、六氟化硫断路器（SF6断路器）、真空断路器、压缩空气断路器等 内部附件 辅助触头 与断路器主电路分、合机构机械上连动的触头，主要用于断路器分、合状态的显示，接在断路器的控制电路中通过断路器的分合，对其相关电器实施控制或联锁。例如向信号灯、继电器等输出信号。塑壳断路器壳架等级额定电流100A为单断点转换触头，225A及以上为桥式触头结构，约定发热电流为3A；壳架等级额定电流400A及以上可装两常开、两常闭，约定发热电流为6A。操作性能次数与断路器的操作性能总次数相同。 报警触头 用于断路器事故的报警触头，且此触头只有当断路器脱扣分断后才动作，主要用于断路器的负载出现过载短路或欠电压等故障时而自由脱扣，报警触头从原来的常开位置转换成闭合位置，接通辅助线路中的指示灯或电铃、蜂鸣器等，显示或提醒断路器的故障脱扣状态。由于断路器发生因负载故障而自由脱扣的机率不太多，因而报警触头的寿命是断路器寿命的1/10。报警触头的工作电流一般不会超过1A。分励脱扣器 是一种用电压源激励的脱扣器，它的电压与主电路电压无关。分励脱扣器是一种远距离操纵分闸的附件。当电源电压等于额定控制电
断路器防跳回路接线及原理介绍 断路器是电力系统中重要的一次设备，防跳回路的接线和原理介绍。 1、防跳回路的作用 防止因控制开关或自动装置的合闸接点未能及时返回（例如操作人员未松开手柄、自动装置的合闸接点粘连）而正好合闸在故障线路和设备上，造成断路器连续合切的现象。 对于电流启动、电压保持式的电气防跳回路还有一项重要功能，就是防止因跳闸回路的断路器辅助接点的调整不当，造成保护出口接点先断弧而烧毁的现象，这种现象对于微机保护装置来说是不可容忍的，而这一点却常被人们忽视。 常用的方法：串联式防跳、并联式防跳、弹簧储能式防跳、跳闸线圈辅助接点式防跳 断路器多采用并联式防跳回路，其中串联式防跳回路最合理，也是应用最广泛，它除了具有防跳功能外，还有防止保护出口接点断弧而烧毁的优点，这也是应用微机保护装置不可缺少的技术条件，其他防跳回路只是具有防止断路器跳跃的功能，跳闸线圈辅助接点式防跳回路在执行防跳功能时，跳闸线圈长期带电有可能烧毁。 2、串联式防跳回路 防跳继电器TBJ由电流启动，该线圈串联在断路器的跳闸回路中，电压保持线圈与断路器的合闸线圈并联，当合闸到故障线路或设备上，则继电保护动作，保护出口接点TJ闭合，此时防跳继电器TBJ的电流线圈启动，同时断路器跳闸，防跳继电器TBJ的常闭接点断开合闸回路，另一对常开接点接通电压线圈并保持。若此时SK（5-8）或HJ接点不能返回而继续发出合闸命令，由于合闸回路已被断开，断路器不能合闸，从而达到防跳的目的。另外，当TBJ启动后，其并联于保护出口的常开接点闭合并自保，直到“逼迫”断路器常开辅助接点变位为止，有效防止了保护出口接点断弧。 3、并联式防跳回路 防跳继电器KO的电压线圈并联在断路器的合闸回路上。如有一个持续的合闸命令存在时，合闸整流桥输出经Y3、S2、S3、S1、K0(2-1)接通。断路器合闸后，并联在合闸回路的辅助接点S3闭合，启动防跳继电器KO，KO接点即由2-1位置切换到4-1位置，断开合闸回路并保持。若此时线路或设备故障，继电保护动作跳闸，但由于合闸回路已可靠断开，从而防
低压配电系统工作原理 低压配电系统由配电变电所（通常是将电网的输电电压降为配电电压）、高压配电线路（即1千伏以上电压）、配电变压器、低压配电线路（1千伏以下电压）以及相应的控制保护设备组成。 低压断路器：低压断路器又称自动开关，它是一种既有手动开关作用，又能自动进行失压、欠压、过载、和短路保护的电器。它可用来分配电能，不频繁地启动异步电动机，对电源线路及电动机等实行保护，当它们发生严重的过载或者短路及欠压等故障时能自动切断电路，其功能相当于熔断器式开关与过欠热继电器等的组合。而且在分断故障电流后一般不需要变更零部件，一获得了广泛的应用。（1) 断路器附件 （2) 微型断路器：微型断路器，简称MCB，是建筑电气终端配电装置中使用最广泛的一种终端保护电器 （3) 塑壳断路器：塑壳断路器能够自动切断电流在电流超过跳脱设定后。塑壳指的是用塑料绝缘体来作为装置的外壳，用来隔离导体之间以及接地金属部分。塑壳断路器通常含有热磁跳脱单元，而大型号的塑壳断路器会配备固态跳脱传感器。 （4) 框架断路器 （5) 智能型万能断路器
智能配电： （1) 低压无功补偿成套装置 （2) 复合开关 （3) 操作手柄 （4) 无功补偿控制器 低压配电开关： （1) 负荷开关：负荷开关,顾名思义就是能切断负荷电流的开关,要区别于高压断路器,负荷开关没有灭弧能力,不能开断故障电流,只能开断系统正常运行情况下的负荷电流,负荷开关由此而得名 （2) 隔离开关：隔离开关是高压开关电器中使用最多的一种电器，它本身的工作原理及结构比较简单，但是由于使用量大，工作可靠性要求高，对变电所、电厂的设计、建立和安全运行的影响均较大。刀闸的主要特点是无灭弧能力，只能在没有负荷电流的情况下分、合电路措施。
塑壳式低压断路器原理图 低压断路器的主触点是靠手动操作或电动合闸的。主触点闭合后，自由脱扣机构将主触点锁在合闸位置上。过电流脱扣器的线圈和热脱扣器的热元件与主电路串联，欠电压脱扣器的线圈和电源并联。当电路发生短路或严重过载时，过电流脱扣器的衔铁吸合，使自由脱扣机构动作，主触点断开主电路。当电路过载时，热脱扣器的热元件发热使双金属片上弯曲，推动自由脱扣机构动作。当电路欠电压时，欠电压脱扣器的衔铁释放。也使自由脱扣机构动作。分励脱扣器则作为远距离控制用，在正常工作时，其线圈是断电的，在需要距离控制时，按下起动按钮，使线圈通电，衔铁带动自由脱扣机构动作，使主触点断开。 一、引言 二、 三、低压断路器分为万能式断路器和塑料外壳式断路器两大类，目前我国万 能式断路器主要生产有DWl5、DWl6、DWl7(ME)、DW45等系列，塑壳断路器主要生产有DZ20、CMl、TM30等系列。断路器都是由本体和附件组成。 本体是不带任何附件，但能确保顺利合、分电路，并且有在电路或设备发生过载、短路等事故时，自动切断故障的功能，而附件作为断路器功能的派生补充，为断路器增加了控制手段和扩大保护功能，使断路器的使用范围更广、保护功能更齐全、操作和安装方式更多。目前断路器附件已成为断路器不可分割的一个重要部分。但附件并不是越齐全越好，这就要根据具体的控制线路和保护线路来合理地应用附件，避免造成不必要的浪费，同时要分清电压等级，交流或直流，辅助触头的对数等，如应用不当，不但不起保护作用，而且还会造成很大的经济损失。下面对断路器的附件功能和应用进行分析，使用户在应用断路器附件时有所帮助。 四、 五、二、内部附件 六、 七、1．辅助触头；与断路器主电路分、合机构机械上连动的触头，主要用于 断路器分、合状态的显示，接在断路器的控制电路中通过断路器的分合，对其相关电器实施控制或联锁，例如向信号灯、继电器等输出信号。万能式断路器有六对触头(三常开、三常闭)，DW45有八对触头(四常开、四常闭)。 塑壳断路器壳架等级额定电流100A为单断点转换触头，225A及以上为桥式触头结构，约定发热电流为3A；壳架等级额定电流400A及以上可装两常开、两常闭，约定发热电流为6A。操作性能次数与断路器的操作性能总次数相同。 八、
塑壳断路器工作原理和主要参数
————————————————————————————————作者：————————————————————————————————日期：
塑壳断路器工作原理和主要参数 塑壳断路器一般适用于供电系统400V供电与低压配电系统的总进线端处接口，在地铁站被广泛运用于二级负荷小动力电源配电箱、三级负荷小动力电源配电箱、双电源切换箱、消防控制柜以及MCC柜系统中;车辆段和区间所部分低压配电系统也使用了塑壳断路器。地铁站低压配电系统中使用的断路器的型号一般是VL160、VL250等，表示额定电流为160A、250A。 塑壳断路器的工作原理 低压断路器的主触点是靠手动操作或电动合闸的。主触点闭合后，自由脱扣机构将主触点锁在合闸位置上。过电流脱扣器的线圈和热脱扣器的热元件与主电路串联，欠电压脱扣器的线圈和电源并联。 当电路发生短路或严重过载时，过电流脱扣器的衔铁吸合，使自由脱扣机构动作，主触点断开主电路。 当电路过载时，热脱扣器的热元件发热使双金属片上弯曲，推动自由脱扣机构动作，主触点断开主电路。 当电路欠电压时，欠电压脱扣器的衔铁释放，也使自由脱扣机构动作，主触点断开主电路。 当按下分励脱扣按钮时，分励脱扣器衔铁吸合，使自由脱扣机构动作，主触点断开主电路。
塑壳断路器 塑壳断路器的主要参数 1.额定电压 断路器铭牌上的额定电压是指断路器主触头的额定电压，是保证接触器触头长期正常工作的电压值。 2.额定电流 接触器铭牌上的额定电流是指路器主触头的额定电流，是保证接触器触头长期正常工作的电流值。 3.脱扣电流 脱扣电流是使过电流脱扣器动作的电流设定值，当电路短路或负载严重超载，负载电流大于脱扣电流时，断路器主触头分断。 4.过载保护电流、时间曲线 过载保护电流、时间曲线，为反时限特性曲线，过载电流越大，热脱扣器动作的时间就越短。 5.欠电压脱扣器线圈的额定电压 欠电压脱扣器线圈的额定电压一定要等于线路额定电压。

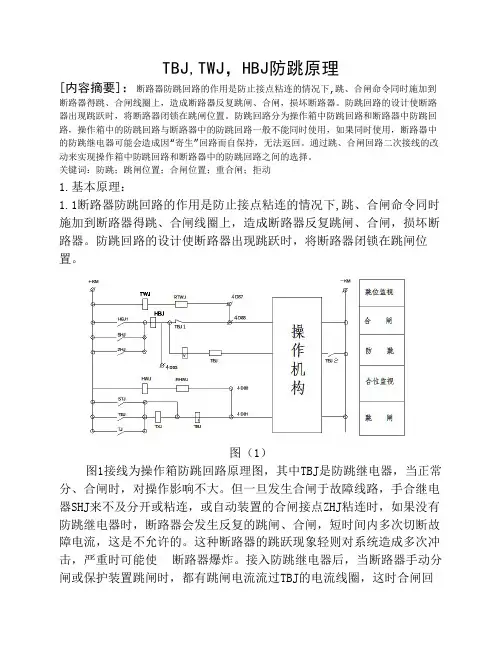

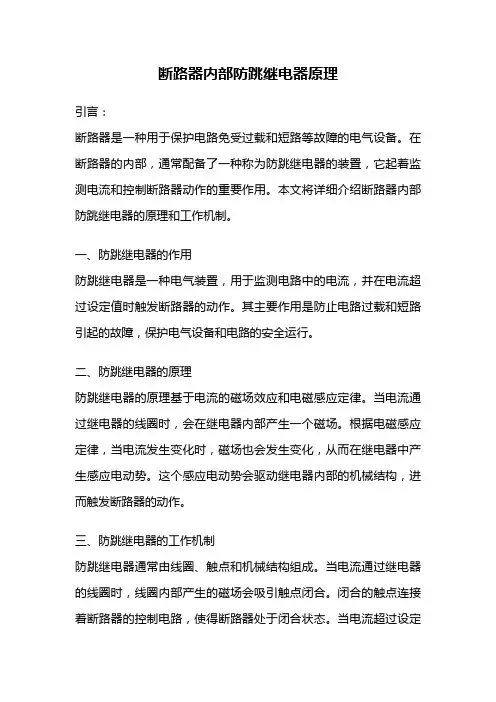

TBJ,TWJ，HBJ防跳原理 [内容摘要]：断路器防跳回路的作用是防止接点粘连的情况下,跳、合闸命令同时施加到断路器得跳、合闸线圈上，造成断路器反复跳闸、合闸，损坏断路器。防跳回路的设计使断路器出现跳跃时，将断路器闭锁在跳闸位置。防跳回路分为操作箱中防跳回路和断路器中防跳回路，操作箱中的防跳回路与断路器中的防跳回路一般不能同时使用，如果同时使用，断路器中的防跳继电器可能会造成因“寄生”回路而自保持，无法返回。通过跳、合闸回路二次接线的改动来实现操作箱中防跳回路和断路器中的防跳回路之间的选择。 关键词：防跳；跳闸位置；合闸位置；重合闸；拒动1.基本原理： 1.1断路器防跳回路的作用是防止接点粘连的情况下,跳、合闸命令同时施加到断路器得跳、合闸线圈上，造成断路器反复跳闸、合闸，损坏断路器。防跳回路的设计使断路器出现跳跃时，将断路器闭锁在跳闸位置。
