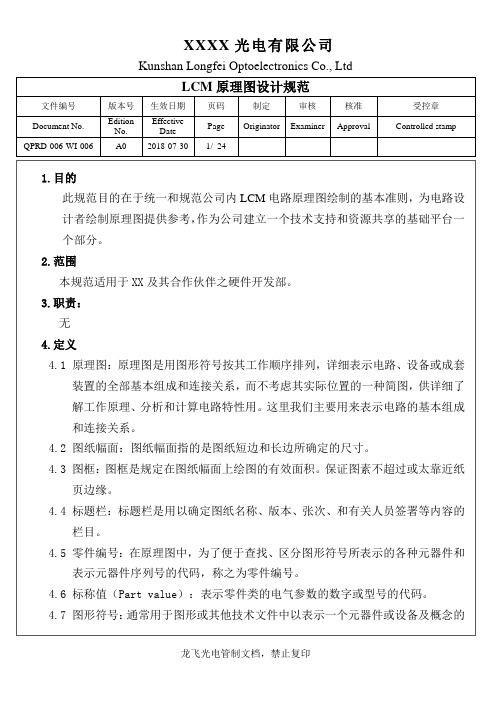

原理图绘制要求
1. 层次性设计原理图
为了更直观的了解整个系统的概况，当电路较复杂的情况下，我们采用层次性原理图设计方法，当电路较简单时则不需要。原则上保证电路连接正确的前提下让原理图更加简单、直观、易懂。层次设计原理图的方法通常有两种：自顶向下和自底向上。具体实现方法可参考技术文档。
需要注意的标示规范如下：
①方块图（Sheet Symbol）的标注：【Designator】用于标示模块的一个标号，可用Part1、Part2等来进行标示。【Filename】用于标示文件的内容，可以用模块的功能进行标示如：ADC、MCU、Power等进行标注。上述两个标注应在原理图中直观的显示出来，放置于贴近模块的明显位置。
②连接端口（Sheet Entry）的标注：【Name】用于标注引脚名称如：SDA、SCL、P1[0..8]。【I/O Type】用于设置端口方向如：Input（输入）、Output（输出）、Bidirectional（双向），需要根据引脚功能进行选择，不可随意选择。【Stytle】用于设置端口的形状，一般输入端口选择尖头向内，输出选择向外，双向这两端都为尖头。
③在满足电路连接正确的前提下，应尽量使模块摆放规整，电路简洁明了，模块应有相应的标注提示功能，最好可以添加相应注释（简要说明电路功能，绘制PCB需要注意事项等。也可在子模块电路中进行注释）。注释添加方式：菜单栏-> Place -> Text Frame。

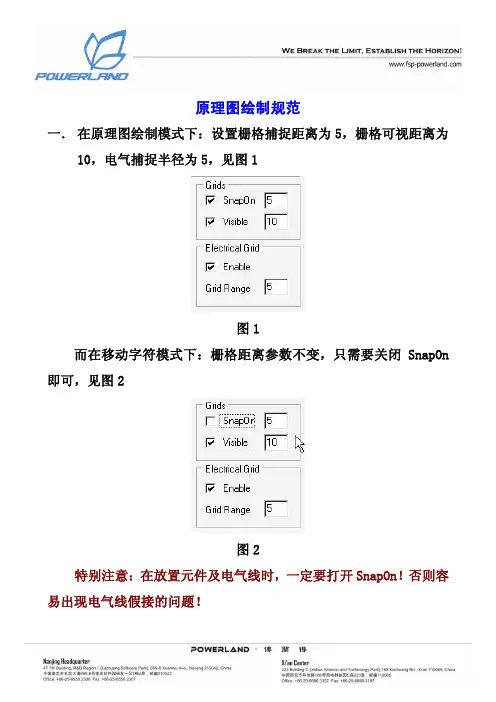

提示：在连接电路图时，应将栅格设置为10 ，禁止设置为1 ，以防连接失败而难于发现。当所有电路连接正确后，为方便调整字符位置可将栅格设置为 1 ，调整完毕重新设置为10。
///绘制原理图设置栅格为10、不设置1，以防连接失效，而观察不到，在确定电路连接完毕之后，可用小的栅格来调整字符。
///原理图中未连接引脚进行画叉号“×”在原理图编译时检查未连接引脚。
///数据线尽量采用总线连接，减少连线数量，便于观察。
///有时候利用离图连接方式较为简便，是否可考虑采用？

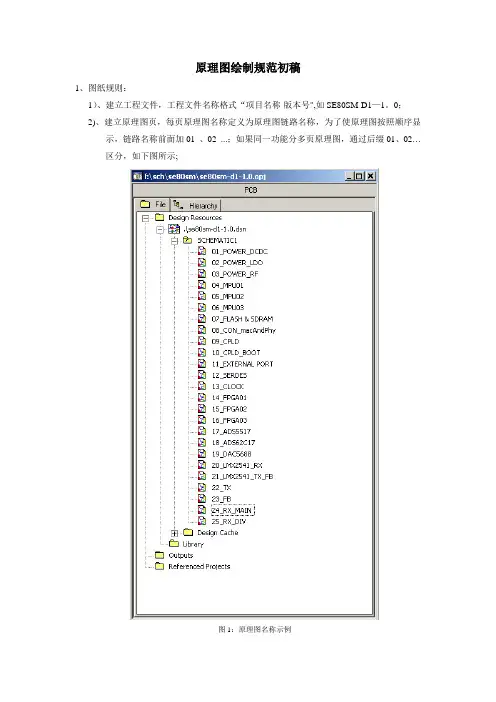

2. 原理图图纸编号规范
统一原理图模板（公司自己创建），遵守填写规范。方便打印统一用A4纸。
//在菜单栏中> DXP > Preferences(参数) > Data Management >Templates 在文件修改路径中添加模板路径。之后在菜单栏中> DXP > Preferences(参数) > Schematic > General 中的Template 中添加默认模板文件。
//标题栏中填写文字，放置String ，String自带函数库，如=Time等。
//文件包含信息？？
3. 原理图绘制注意事项
1.选择器件时统一采用公司内部原理图库和封装库，在查找不到的情况下在自己进行绘制，同时应注意符合要求的绘制规范（参见 4 原理图元器件库设计规范）。
2.数据线采用总线方式连接以简化电路。总线连接应对每个引脚添加网络标号（Net Lable），如BAT0、BAT1等，同时在总线上添加网络标号如：BAT0[0..7] 以便于进行观察分析。
3.在器件不连接的引脚要进行点“×”可在Place 工具栏中找到。
4.进行电路连接时，注意将栅格设置为10 ，避免造成难于发现的失败连接。
5.注意器件摆放规整，分布均匀，避免出现局部过于密集，局部过于松散的情况。
4 原理图元器件库设计规范
//器件端口方向进行标识，如输入、输出、I/O、Power。
//器件原理图标示：名称加尾缀。
//摆放位置规整，在栅格位置上。
5 原理图器件标识规范
//不同的地标注不同。
6 原理图注释规范
