13
Seal Material and Arrangement Guide
Note 1: Please refer to fold-out page 44i/ii for key
to column headings, codes and comments.Note 2: ●= Acceptable.
Note 3: Seal performance limits must also be checked.
14
Seal Material and Arrangement Guide Note 1: Please refer to fold-out page 44i/ii for key to column headings, codes and comments. Note 2:
●= Acceptable.Note 3: Seal performance limits must also be checked.
15
Seal Material and Arrangement Guide
Note 1: Please refer to fold-out page 44i/ii for key to column headings, codes and comments.
Note 2: ●= Acceptable.Note 3: Seal performance limits must also be checked.
16
Seal Material and Arrangement Guide Note 1: Please refer to fold-out page 44i/ii for key to column headings, codes and comments. Note 2:
●= Acceptable.Note 3: Seal performance limits must also be checked.
17
Seal Material and Arrangement Guide
Note 1: Please refer to fold-out page 44i/ii for key to column headings, codes and comments.
Note 2: ●= Acceptable.Note 3: Seal performance limits must also be checked.
18
Seal Material and Arrangement Guide Note 1: Please refer to fold-out page 44i/ii for key to column headings, codes and comments. Note 2:
●= Acceptable.Note 3: Seal performance limits must also be checked.
19
Seal Material and Arrangement Guide
Note 1: Please refer to fold-out page 44i/ii for key to column headings, codes and comments.
Note 2: ●= Acceptable.Note 3: Seal performance limits must also be checked.
20
Seal Material and Arrangement Guide Note 1: Please refer to fold-out page 44i/ii for key to column headings, codes and comments. Note 2:
●= Acceptable.Note 3: Seal performance limits must also be checked.
21
Seal Material and Arrangement Guide
Note 1: Please refer to fold-out page 44i/ii for key to column headings, codes and comments.
Note 2: ●= Acceptable.Note 3: Seal performance limits must also be checked.
22
Seal Material and Arrangement Guide Note 1: Please refer to fold-out page 44i/ii for key to column headings, codes and comments. Note 2:
●= Acceptable.Note 3: Seal performance limits must also be checked.
23
Seal Material and Arrangement Guide
Note 1: Please refer to fold-out page 44i/ii for key to column headings, codes and comments.
Note 2: ●= Acceptable.Note 3: Seal performance limits must also be checked.
24
Seal Material and Arrangement Guide Note 1: Please refer to fold-out page 44i/ii for key to column headings, codes and comments. Note 2:
●= Acceptable.Note 3: Seal performance limits must also be checked.
25
Seal Material and Arrangement Guide
Note 1: Please refer to fold-out page 44i/ii for key to column headings, codes and comments.
Note 2: ●= Acceptable.Note 3: Seal performance limits must also be checked.
26
Seal Material and Arrangement Guide Note 1: Please refer to fold-out page 44i/ii for key to column headings, codes and comments. Note 2:
●= Acceptable.Note 3: Seal performance limits must also be checked.
27
Seal Material and Arrangement Guide
Note 1: Please refer to fold-out page 44i/ii for key to column headings, codes and comments.
Note 2: ●= Acceptable.Note 3: Seal performance limits must also be checked.
28
Seal Material and Arrangement Guide Note 1: Please refer to fold-out page 44i/ii for key to column headings, codes and comments. Note 2:
●= Acceptable.Note 3: Seal performance limits must also be checked.
29
Seal Material and Arrangement Guide
Note 1: Please refer to fold-out page 44i/ii for key to column headings, codes and comments.
Note 2: ●= Acceptable.Note 3: Seal performance limits must also be checked.
30
Seal Material and Arrangement Guide Note 1: Please refer to fold-out page 44i/ii for key to column headings, codes and comments. Note 2:
●= Acceptable.Note 3: Seal performance limits must also be checked.
31
Seal Material and Arrangement Guide
Note 1: Please refer to fold-out page 44i/ii for key to column headings, codes and comments.
Note 2: ●= Acceptable.Note 3: Seal performance limits must also be checked.
32
Seal Material and Arrangement Guide Note 1: Please refer to fold-out page 44i/ii for key to column headings, codes and comments. Note 2:
●= Acceptable.Note 3: Seal performance limits must also be checked.
机械密封是靠一对或数对垂直于轴作相对滑动的端面在流体压力和补偿机构的弹力（或磁力）作用下保持贴合并配以辅助密封而达到阻漏的轴封装置。 2、机械密封常用材料的选用 清水；常温；(动)9Cr18，1Cr13 堆焊钴铬钨，铸铁；（静）浸树脂石墨，青铜，酚醛塑料。 河水（含泥沙）；常温；（动）碳化钨，（静）碳化钨 海水；常温；（动）碳化钨，1Cr13 堆焊钴铬钨，铸铁；（静）浸树脂石墨，碳化钨，金属陶瓷； 过热水100度；（动）碳化钨，1Cr13 堆焊钴铬钨，铸铁；（静）浸树脂石墨，碳化钨，金属陶瓷； 汽油，润滑油，液态烃；常温；（动）碳化钨，1Cr13 堆焊钴铬钨，铸铁；（静）浸树脂或锡锑合金石墨，酚醛塑料。 汽油，润滑油，液态烃；100度；（动）碳化钨，1Cr13 堆焊钴铬钨；（静）浸青铜或树脂石墨。 汽油，润滑油，液态烃；含颗粒；（动）碳化钨；（静）碳化钨。 3、密封材料的种类及用途 密封材料应满足密封功能的要求。由于被密封的介质不同，以及设备的工作条件不同，要求密封材料的具有不同的适应性。对密封材料的要求一般是： 1）材料致密性好，不易泄露介质； 2）有适当的机械强度和硬度； 3）压缩性和回弹性好，永久变形小； 4）高温下不软化，不分解，低温下不硬化，不脆裂； 5）抗腐蚀性能好，在酸，碱，油等介质中能长期工作，其体积和硬度变化小，且不粘附在金属表面上； 6）摩擦系数小，耐磨性好； 7）具有与密封面结合的柔软性； 8）耐老化性好，经久耐用； 9）加工制造方便，价格便宜，取材容易。 橡胶是最常用的密封材料。除橡胶外，适合于做密封材料的还有石墨等，聚四氟乙烯以及各种密封胶等。 4、机械密封安装、使用技术要领 1、设备转轴的径向跳动应≤0.04毫米，轴向窜动量不允许大于0.1毫米； 2、设备的密封部位在安装时应保持清洁，密封零件应进行清洗，密封端面完好无损，防止杂质和灰尘带入密封部位； 3、在安装过程中严禁碰击、敲打，以免使机械密封摩擦付破损而密封失效； 4、安装时在与密封相接触的表面应涂一层清洁的机械油，以便能顺利安装； 5、安装静环压盖时，拧紧螺丝必须受力均匀，保证静环端面与轴心线的垂直要求； 6、安装后用手推动动环，能使动环在轴上灵活移动，并有一定弹性； 7、安装后用手盘动转轴、转轴应无轻重感觉； 8、设备在运转前必须充满介质，以防止干摩擦而使密封失效； 9、对易结晶、颗粒介质，对介质温度>80oC时，应采取相应的冲洗、过滤、冷却措施，各种辅助装置请参照机械密封有关标准。 10、安装时在与密封相接触的表面应涂一层清洁的机械油，要特别注意机械油的选择对于不同的辅助密封材质，避免造成O型圈侵油膨胀或加速老化，造成密封提前失效。
材料选型定板作业指引编号：JHJT-WI-SJ03 版号：A/0 材料选型定板作业指引 编制日期 审核日期 批准日期 修订记录 日期修订状态修改内容修改人审核人批准人 一、流程目的规范项目工程材料设备选型操作程序，对材料设备选型定板过程进行控制，确保及时合理地选定材料设备样板。 二、适用范围适用于公司开发项目的建筑、景园、室内等专业在实施阶段的材料选样、设备定型工作。
五、关键活动描述 5.1 方案阶段 5.1.1 方案设计完成后，集团研发设计中心根据以往同类项目的材料设备清单模板和设计单位 提供的材料设备清单，起草材料设备分判清单并组织讨论，集团品牌营销中心、工程成 本中心、地区公司设计部、地区公司成本部等参与讨论。 5.1.2 讨论会上，集团研发设计中心组织确定材料设备种类及大致规格，集团成本中心、地区 公司成本部、项目部提出材料设备采购范围建议（如甲供和甲指乙供的范围），地区公司 成本部根据项目成本控制要求提出材料选型定板成本控制建议。 5.1.3 讨论结果由集团研发设计中心填入《材料设备清单一览表》按《权责手册》规定报请领 三、术语/定义 3.1 设计样板：经过设计师、设计部及公司领导确认的用于招标的 材料样板。 3.2 封样样板：中标单位提供的定标板材料样板。 四、职责规划 地 区 公 司 4.1 设计部 1) 负责根据材料设备清单进行材料设备选型定样的组织； 2) 编制材料设备定样单。 4.2 成本部 1) 成本组：根据项目要求提供材料设备选型成本控制建议并参 与样品评估； 2) 招采组：参与材料设备选型定板分判并根据市场调研结果寻 找并提供材料设备样品。 4.3 其他部门 1） 营销部、项目部等参与材料设备选型定板讨论； 集 团 公 司 4.4 研发设计中心 2） 提供材料设备清单一览表； 3） 审核确认材料设备选型定板单。 4.5 公司领导 1) 按权限审核/审批选型定板单。
第一章 化工设备材料及其选择 本章重点：材料的力学性能及化工设备材料的选择 本章难点：材料的性能 建议学时：4学时 第一节 概述 一、化工设备选材的重要性和复杂性 1、 操作条件的限制 2、 制造条件的限制 设备在制造过程中，要经过各种冷、热加工使它成型，例如下料、卷板、焊接、热处理等，要求材料的加工性能要好。 3、 材料自身性能的限制 二、选材要抓住主要矛盾，遵循适用、安全和经济的原则。 (1)材料品种应符合我国资源和供应情况； (2)材质可靠，能保证使用寿命； (3)要有足够的强度，良好的塑性和韧性，对腐蚀性介质能耐腐蚀； (4)便于制造加工，焊接性能良好； (5)成本低。 第二节 材料的性能 一、力学性能 材料抵抗外力而不产生超过允许的变形或不被破坏的能力，叫做材料的力学性能。主要包括强度、塑性、韧性和硬度，这是设计时选用材料的重要依据。 1、强度 强度是固体材料在外力作用下抵抗产生塑性变形和断裂的特性。常用的强度指标有屈服点和抗拉强度等。 （我们先看两个实例，再作总结） 压力 温度 介质 (从高真空到几千大气压,故有强度要求) (-250℃~2000℃，材料受冷、热) 酸碱（腐蚀）、核反应堆中子照射（变脆)
[实例1]常温拉应力下20号钢的拉抻试验 [实例2]高碳钢T10A 的拉伸试验 (1)屈服点（s σ） 金屑材料承受载荷作用，当载荷不再增加或缓慢增加时，仍继续发生明显的塑性变形，这种现象，习惯上称为“屈服”。发生屈服现象时的应力．即开始出现塑性变形时的应力，称为“屈服点”，用s σ(MPa)表示。它即代表材料抵抗产生塑性变形的能力。 条件屈服点（2.0σ）工程中规定发生0.2％残余伸长时的应力，作为“条件屈服点” (2)抗拉强度（b σ） 金属材料在受力过程中，从开始加载到发生断裂所能达到的最大应力值，叫做抗拉强度。由于外力形式的不同，有抗拉强度、抗压强度、抗弯强度和抗剪强度等。抗拉强度是压力容器设计常用的性能指标， (3) 蠕变极限（n σ） （3）注意： δ的大小与试件尺寸有关； ψ的大小与试件尺寸无关。 （试件计算长度为试件直径5倍时，用5δ表示） 2、韧性 (韧性是表示材料弹塑性变形为断裂全过程吸收能量的能力，也就是材料抵抗裂纹扩展的能力。我们常用冲击韧性来表示材料承受动载荷时抗裂纹的能力，用缺口敏感性表示材料承受静载荷时抗裂纹扩展的能力。) （1）冲击韧性：材料在冲击载荷下吸收塑性变形功和断裂功的能力。用冲击吸收功A K 或冲击韧度表示αK 表示。

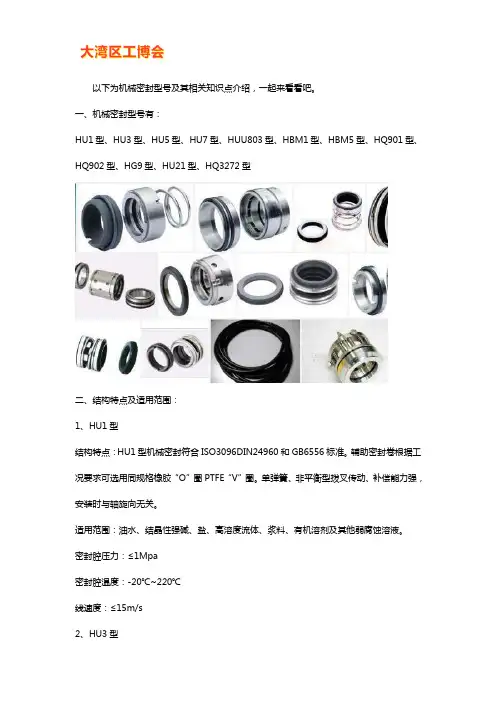

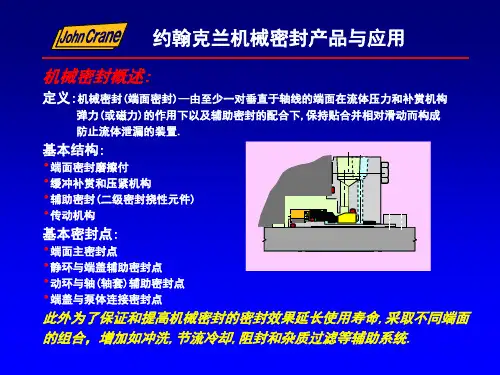

机械密封的工作原理 机械密封是靠一对或数对垂直于轴作相对滑动的端面在流体压力和补偿机构的弹力（或磁力）作用下保持贴合并配以辅助密封而达到阻漏的轴封装置。 常用机械密封结构 机械密封一般由静止环（静环）1．旋转环（动环）2．弹性元件3．弹簧座4．紧定螺钉5．旋转环辅助密封圈6和静止环辅助密封圈8等元件组成，防转销7固定在压盖9上以防止静止环转动。旋转环和静止环往往还可根据它们是否具有轴向补偿能力而称为补偿环或非补偿还。 机械密封中流体可能泄漏的途径有A、B、C、D四个通道。 C、D泄漏通道分别是静止环与压盖、压盖与壳体之间的密封，二者均属静密封。B通道是旋转环与轴之间的密封，当端面摩擦磨损后，它仅仅能追随补偿环沿轴向作微量的移动，实际上仍然是一个相对静密封。因此，这些泄漏通道相对来说比较容易封堵。静密封元件最常用的有橡胶O形圈或聚四氟乙烯V形圈，而作为补偿环的旋转环或静止环辅助密封，有时采用兼备弹性元件功能的橡胶、聚四氟乙烯或金属波纹管的结构。 A通道则是旋转环与静止环的端面彼此贴合作相对滑动的动密封，它是机械密封装置中的主密封，也是决定机械密封性能和寿命的关键。因此，对密封端面的加工要求很高，同时为了使密封端面间保持必要的润滑液膜，必须严格腔制端面上的单位面积压力，压力过大，不易形成稳定的润滑液膜，会加速端面的磨损；压力过小，泄漏量增加。所以，要获得良好的密封性能又有足够寿命，在设计和安装机械密封时，一定要保证端面单位面积压力值在最适当的范围。 机械密封与软填料密封比较，有如下优点： ①密封可靠在长周期的运行中，密封状态很稳定，泄漏量很小，按粗略统计，其泄漏量一般仅为软填
机械密封主要参数
端面液膜压力 为了保证端面间有一层稳定的液膜（半液体润滑或边界润滑膜），就必须控制端面承受的载荷W，而W值究竟多大合适，是与液膜承载能力密切相关的。与平面轴承类似，机械密封端面间隙液膜的承载能力，称为端面液膜的压力，它包括了液膜的压力和液膜动压力两部分。 液膜静压力 当密封间隙有微量泄漏时，由于密封环内、外径处的压差促使流体流动，而流体通过缝隙受到密封面的节流作用，压力将逐步降低。假设密封端面间隙内流体流动的单位阻力沿半径方向是不变的，则流体沿半径r的压力降呈线性分布（图7-11）。例如中等粘度的流体（如水），其沿径向的压力就近似于三角形分布，低粘度液体（如液态丙烷等）则呈凹形，高粘度液体（如重油）压力缝补呈凸形。
端面间的液膜静压力是力图使端面开启的力，设沿半径方向r处，宽度为dr的环面积上液膜静压力为pr，设密封流体压力为p，则作用于密封面上的开启力R为
液膜动压力 机械密封环端面即使经过精细的研磨加工，在微观上仍然存在一定的波度，当两个端彼此相对滑动时，由于液膜作用会产生动压效应。有纳威斯托克斯(Novier-Stokes)方程：
如图7-13，设二平面间存在一定的斜楔，随着间隙减小，液压增大，而斜楔的进出口处压差为零，故有—液压最大值，对应该处的液膜厚度为h0，则流量 关于机械密封液体动压效应的形成和分析，有许多不同的观点和力学模型。由于密封面微观状态的影响因素很多，以及实验技术的困难，目前还不能提出能直接用于设计计算的公式。但对于机械密封设计的正确分析，具有一定的理论指导意义。 载荷系数 机械密封的载荷系数是在摩擦副轴向力平衡下，各项轴向力与密封上最大介质压力的比值，它反应了各种轴向力的作用和大小。载荷系数也可以用面积比来表示：介质压力作用在补偿环上使之与非补偿环趋于闭合的有效作用面积A e与密封端面面积A之比为载荷系数K.
材料(设备)选型清单确定程序 1.目的：确保所选建筑材料(设备)充分体现开发单位意图及设计师构想，并在材料(设备)的品质及价格成本方面加以控制。 2.适用范围 本程序适用于本公司开发和监理的所有工程。
3.引用文件 3.1 GFI-GH-10《材料（设备）选型细则》 4.定义 4.1.建筑三材：钢筋、水泥、木材三种主要结构材料。 4.2.建筑材料：包括建筑内、外墙、地、门、窗、天花等建筑装修材料。 4.3.建筑设备：包括卫生洁具、厨房设备、通排风设备、给排水设备、电气（照明设备）、通讯设备等建筑配套设施。 4.4.会议纪要：本程序所指会议纪要主要针对由各种工程例会、办公例会、专题项目等会议记录形成的正式文件。 4.5 设计选型：本程序所指设计选型是指在扩初设计阶段、施工图设计阶段，为了设计工作的顺利开展，各专业进行的设备选型工作。此阶段所选的材料（设备）只作为设计的依据，不作为施工依据，所以各专业进行材料（设备）选型时要注意所选材料（设备）的普代性，即虽然设计阶段以此产品作为设计依据，但在设计不进行大的修改条件下，可以由许多同类产品替代。 4.6 施工选型：本程序所指施工选型是指扩初设计阶段、施工图设计阶段及施工图设计结束后阶段进行的、所选材料（设备）直接在施工中应用的选型工作。 5.职责 5.1.主管副总经理负责对建筑材料（设备）的选型进行决策把关。 5.2.工程部经理负责审批《建筑材料（设备）选型定板通知单》。 5.3.预决算部经理负责审核《建筑材料（设备）选型定板通知单》。 5.4.工程部设计副经理负责对常规建筑材料（设备）的选型进行决策把关。 5.5.工程部设计项目组专业工程师负责相应专业的设备选型工作。 5.6.工程部设计项目组专业负责人和项目设计负责人负责《建筑材料（设备）选型定板通知单》、《建筑材料（设备）选型定板更改通知单》、《建筑材料（设备）选型对比一览表》的审核工作。 5.7.总经办计划督办负责根据施工进度的安排协调材料（设备）选型定板时间。 5.8.建材供应部材料采购主办负责向工程部提供材料（设备）样本、有关价格及进场时限等。 5.9.工程部专业负责人（施工阶段）在要求施工方直接进货的情况下，负责要求施工方依据《建筑材料（设备）供样委托单》向工程部专业负责人（设计阶段）提供材料样本或提交选型方案。 6.资格或培训 执行本程序无需特别的资格或培训。 7.程序
机械密封材料和分类编码 机械密封的材料和结构特点,必须根据下列分类系统来编码: 第一位字母:平衡型(B)或非平衡型(U) 第二位字母：单端面(S)；无压的双重密封(即第七版中称“串联密封”)(Ｔ)；或有压的双重密封(即第七版中称“双端面密封”)(D) 第三位字母：密封板(即密封压盖)型式(P=普通式，不带节流衬套；T=节流衬套式，设有急冷、泄露液接孔和(或)排液接孔；A=辅助密封装置，型式需加以规定)。 第四位字母：垫(密封环)材料(见表1) 第五位字母：端面材料(见表2) 举例来说，一种编码为BSTFM的密封，就是一种平衡型的、单端面的、装有带节流衬套的密封板的机械密封，静密封环垫材料为氟橡胶(FKM),动密封环与轴套之间的垫为氟橡胶(FKM),动、静环端面副材料为碳对2型碳化钨。对上列材料以外的密封材料应当编码为X，并在数据表上明确规定之。 表1 机械密封分类编码的第四位字母 第四位字母静密封环垫动密封环与轴套之间的垫 E 氟橡胶聚四氟乙烯 F 氟橡胶氟橡胶 G 聚四氟乙烯聚四氟乙烯 H 丁晴橡胶丁晴橡胶 I 高氟橡胶(FFKM) 高氟橡胶(FFKM) R 石墨薄片石墨薄片 X 按规定按规定 Z 蜗形缠绕垫石墨薄片 表2 机械密封分类编码的第五位字母 第五位字母密封环端面副材料 环1 环2 L 碳碳化钨-1 M 碳碳化钨-2 N 碳碳化硅 O 碳化钨-2 碳化硅 P 碳化硅碳化硅 X 按规定按规定 表3 机械密封垫和波纹管的温度极限 密封垫材料环境温度或泵送温度 最低最高 (℃) (○F) (℃) (○F) 1. 聚四氟乙烯-75 -100 200 400 2. 丁晴橡胶-40 -40 120 250 3. 氯丁橡胶-20 0 90 200 4. 氟橡胶-20 0 200 400 5.金属波纹管a 6.高氟橡胶-12 10 260 500 7. 石墨薄片-240 -400 400b 750b 8.玻璃纤维填充的聚四氟乙烯-212 -350 230 450
材料设备选型定板管理流程编号：版号： A/0 页码：第 1 页共 5 页材料设备选型定板管理流程 编制日期 审核日期 批准日期 修订记录 日期修订状态 1修改内容修改人审核人批准人
编号：版号： A/0 材料设备选型定板管理流程 页码：第 2 页共 5 页 材料设备选型定板管理流程 采购管理部项目公司成本部准 标 造 建 品 产 组织材料设备考参与材料设备考 察研究察研究 成本管理部项目公司工程部样 定 样 选 组织中标样品组织中标样品封 1 封样样 L ................................................................................................................ J 保存样品保存样品 样 封 标 招 〉 设计管理部 材料设备限额建 方案设计 议 编制建造标准 （初稿） 初步设计 编制建造标准 （终稿） 参与材料设备考参与材料设备考 察研究察研究 选型定板清单》 （初步阶段） 审核 / 审批支持文件/记录 施工图设计 选型定板清单》 对中标材料设备 样本封样确认 （施工图阶段） 三及材料设备采
现场样板管理 参与材料设备考 察研究 《 材 料 设 备 清 单 》 3 材料设备选型定板 单》 管理流程》 《材料设备封样清单》按样板验收
材料设备选型定板管理流程1.目的编号：版号： A/0 页码：第 3 页共 5 页 规范材料设备选型定板操作程序，对材料设备选型定板过程进行控制，确保及时选定材料样板。 2.适用范围 适用于开发项目的材料与设备选型及材料定板。 3.术语和定义 无。 4. 职责 4.1设计管理部 4.1.1负责确疋产品建造标准。 4.1.2参与材料设备选型调研。 4.1.3负责编制《材料设备选型定板清单》。（涉及到外观效果及内装的材料设备） 4.1.4负责组织材料设备选型定板评审。 4.2工程技术部 4.2.1参与材料设备选型调研。 4.2.2参与材料设备选型定板评审。 4.3米购管理部 / 项目公司成本部 4.3.1负责材料设备信息的日常收集。 4.3.2组织材料设备选型调研。 4.3.3负责权限范围内样品收集。 4.3.4参与材料设备选型定板评审。 4.3.5负责组织权限范围内中标样品的封样。 4.4成本管理部
材料设备选型定板管理办法 第一章总则 第一条为规范中维地产房地产开发项目材料设备选型程序，对材料设备选型定板过程进行控制，确保及时选定材料设备样板，确保材料设备质量，结合实际，制定本办法。 第二条本办法所称总部，系指中维地产股份有限公司；所称子公司，系指中维地产股份有限公司全资、控股及控制的各级投资企业；所称中维地产，系指总部及子公司的总称；所称单位，系指子公司及总部各部门的总称。 第三条本办法适用于中维地产房地产开发项目建筑工程、景观工程、装修工程等的材料设备选型及材料封样的管理工作。 第二章确定选型计划 第四条中维地产采购管理部门应在日常工作中，开展对材料设备市场的研究工作，建立材料设备信息库。 第五条项目施工图设计完成后，子公司设计管理部门应编制材料设备清单（初稿），并根据需要选型定板的材料设备编制《材料设备选型计划表》，对需要定板封样的材料设备提出初步设计标准和功能要求，材料设备清单应经相关部门审核，其中： （一）合约部应对供应方式、所属采购级别提出建议； （二）成本核算部应对成本控制提出建议； （三）销售部应对部品档次、使用功能提出建议； （四）工程部应提出材料设备选择专业建议。 材料设备清单经子公司审核后，交总部规划设计部，规划设计部组织成本管理部、市场营销部、工程管理部、合约采购部审核，报总部设计分管副总经理审批。 第六条对于需要进行定板封样的材料设备，子公司设计部应编制《材料设备专项设计计划》，明确各类材料设备设计完成时间，《材料设备专项设计计划》
经子公司审批后，报总部规划设计部备案。子公司工程部应编制《材料设备进场计划》，明确各类材料设备进场时间，《材料设备进场计划》经子公司审批后，报总部工程管理部备案。 子公司合约部汇总《材料设备专项设计计划》《材料设备进场计划》编制《材料设备采购计划》。《材料设备采购计划》经子公司审批后，报总部合约采购部备案，原则上各项材料设备选型定板应在材料设备进场前二个月前完成。 第三章材料设备选型和定板 第七条子公司设计部根据《材料设备选型计划表》的选型时间要求，从材料设备质量、成本及进度控制角度提出材料设备选型的推荐意见。 第八条子公司设计管理部门根据以下因素，提出材料设备的初步选型建议：（一）设计图纸要求； （二）中维地产材料设备信息库中合格供货商名单； （三）经审批的项目材料设备调研报告； （四）成本管理部门出具的材料设备成本控制建议； （五）营销管理部门出具的交房标准建议。 第九条子公司设计部根据选型计划和设计进度要求，提出初步意见，并组织相关部门进行选型讨论，其中： （一）涉及项目系统的选型，工程部、成本核算部、销售部（原则上应邀请物业公司参与）参加论证； （二）涉及水暖、强弱电工程材料选型，工程部、成本核算部、销售部（原则上应邀请物业公司参与弱电材料选型）参加论证； （三）涉及设备的选型，工程部、成本核算部参加论证。 第十条选型讨论后，子公司设计部填写《材料设备选型定板单》，按以下权限办理审批手续： （一）属一、二级采购项目的，经子公司审核后，报总部规划设计部，由总部规划设计部、工程管理部、成本管理部、市场营销部审核，设计分管副总经理审批。 （二）属三级采购项目的，由子公司审批。 第十一条采购、供货周期较长的材料应在施工图设计开始前开展选样工作，
水泵机械密封选型及使用 如何进行水泵机械密封的选型及机械密封的安装和使用 水泵机械密封件属于精密、结构较为复杂的机械基础元件之一，是各种泵类、反应合成釜、透平压缩机、潜水电机等设备的关键部件。其密封性能和使用寿命取决于许多因素，如选型、机器的精度、正确的安装使用等。 一、水泵机械密封的安装与使用要求 1、机械密封对机器精度的要求(以泵用机械密封为例) (1)安装机械密封部位的轴(或轴套)的径向跳动公差最大不超过0.04～0.06MM。 (2)转子轴向窜动不超过0.3MM。 (3)密封腔体与密封端盖结合的定位端面对轴(或轴套)表面的跳动公差最大不超过0.04～ 0.06MM。 2、水泵机械密封的确认 (1)确认所安装的密封是否与要求的型号一致。 (2)安装前要仔细地与总装图对照，零件数量是否齐全。 (3)采用并圈弹簧传动的机械密封，其弹簧有左、右旋之分，须按转轴的旋向来选择。 3、水泵机械密封安装 安装方法随机械密封型式、机器的种类不同而有所不同，但其安装要领几乎都相同，安装步骤和注意事项如下： 安装时，应按产品的使用说明书或样本，保证机械密封的安装尺寸。(2)装入前，轴(轴套)、压盖应无毛刺，轴承状况良好;密封件、轴、密封腔、压盖都应该清洗干净。为减少摩擦阻力，轴上安装机械密封的部位要薄薄地涂上一层油，以进行润滑，考虑到橡胶O形圈的相溶性，若不宜用油，可涂肥皂水。浮装式静环不带防转销的结构，不宜涂油，应干式装入压盖。 (3)先将静环与压盖一起装在轴上，注意不要与轴相碰，然后将动环组件装入。弹簧座或传动座的紧定螺钉应分几次均匀拧紧。在未固定压盖之前，用手推补偿环作轴向压缩，松开后补偿环能自动弹回无卡滞现象，然后将压盖螺拴均匀地锁紧。 4、水泵机械密封使用 (1)当输送介质温度偏高、过低、或含有杂质颗粒、易燃、易爆、有毒时，必须采取相应的阻封、冲洗、冷却、过滤等措施。 (2)运转前用手盘车，注意转矩是否过大，有无擦碰及不正常的声音。 (3)注意旋向，联轴器是否对中，轴承部位的润滑油加法是否适当，配管是否正确。
1.机械密封材料 1.1摩擦副组对材料 摩擦副组对选材原则： 1、耐磨性强作为摩擦副的最重要指标之一就是使用寿命，磨耗少寿命即长。 2、耐腐蚀性好不应产生有碍于端面滑动特性的反应生成物。腐蚀磨损的结果会降低寿命； 腐蚀会增大断面间的间隙，使介质泄漏量增大。 3、机械强度高为避免产生强度破坏和端面变形，必须选择具有一定机械强度的材料。 4、良好的耐热性和热传导性能摩擦热会给摩擦副的磨损带来不利影响。为防止摩擦副的 热应力大于材料的许用应力，有利于端面间液膜的维持，端面材料必须具有良好的耐热性和导热性。 5、摩擦系数小且有一定的自润滑性摩擦系数直接影响到摩擦热的大小。在许多情况下摩 擦端面不是处于充分的润滑状态，因此摩擦副组对材料的选择必须考虑到这两个因素。 6、气密性好密封材料组织紧密、无间隙、不渗漏是密封性能良好的先决条件。 7、易成型和加工这有利于降低成本，保证加工精度。 1.1.1硬质合金 硬质合金具有很多优异性能，如高硬度、耐磨损、耐高温、线膨胀系数小、摩擦系数低、组对性能能好等综合优点，是机械密封不可缺少的摩擦副材料。 ①钴基硬质合金——以碳化钨为主体，钴为粘结相所组成的合金。 ●优：耐磨性强、热导率高。 ●缺：耐腐蚀性差。 ②镍铬基硬质合金——WC+Ni-Cr合金具有很好的抗腐蚀性能，其强度和硬度可与Wc+Co相媲美，并具有无磁性的独特性能。实践证明：当WC/Cr+Ni为0.015%~0.15%（wt）时，合金能抗酸碱的腐蚀。 ③钢结硬质合金——以碳化钛为硬质相，合金钢为粘结相的耐腐蚀硬质合金。 ●优：烧结成型后可以进行机械加工，然后再进行热处理。这对制作形状复杂的整体 密封环使有利的。再硝酸、硫酸、氨水等介质中使用，有良好的耐腐蚀性能。 ●缺：不耐强碱、盐酸和三氯化铁的热溶液腐蚀。因为硬度较低，所以耐磨性不够理 想，特别是在含有结晶颗粒的介质中使用时磨耗大，在许多场合已被陶瓷材料所取代。
材料设备选型定板 管理流程 编制日期 审核日期 会签日期 日期 批准
一. 流程图示
二. 工作指引 2.1方案设计阶段设计研发部主导工程部品策划 1)设计研发部开展日常的材料设备研究工作。 2)在项目方案设计完成后，设计研发部组织相关部门编制《工程部品控制表(方案版)》： a)设计研发部提供技术建议； b)工程管理部主要参与《工程部品清单》的编制与确认； c)招标采购部提出供应方式、采购方式； d)成本控制部负责审核成本目标范围； e)营销部、工程管理部分别从产品档次及后续可能的招标采购对接工作出发，提出工程部品选 择的意见或建议。 3)设计研发部将经完善和初步确认的《工程部品控制表(方案版)》报主管副总裁联签后，组织后续 工作： a)设计研发部按照确定的《工程部品控制表(方案版)》组织开展材料设备选型定样工作。此过 程延续至项目实施阶段，原则上应在材料设备进场计划前2个月完成选型和定板，并向工程管理部提供技术资料要求或图纸，以下不再特别说明。 2.2各专业部门、下属公司配合设计管理部完成《工程部品控制表》的深化： 1)《工程部品控制表（方案版）》完成后，设计管理部在“方案版”基础上继续深化，直至最终形成 完成的《工程部品控制表》，其目的在部品采购供应之前明确设备及材料的： a)性质描述及设计要求（参数、设备说明书、标准或图纸来源等）； b)使用部位及大致用量； c)供应方式（甲供、甲指、甲限、乙供）； d)目标成本； e)可供参考的品牌范围或供应商范围； f)以进场计划需求排定定板时间。 2)材料设备选型定板深化工作的基本控制要点如下： a)此项工作从初步设计阶段一直延续至项目采购阶段，要求项目部尽量给予配合，在施工图完 成后完全确定《工程部品控制表》；如设计管理部能力和实际情况难以达到，则必须保证材料设备进场计划前2个月完成选型和定板。 b)为达到过程控制和逐步深化，设计管理部在扩初设计和施工图设计完成后，组织相关部门深 化编制《工程部品控制表》，报集团审核批准。 c)可将确定或有待确定的材料设备选型定板要求在设计任务书中明确，要求设计单位予以技术 支持。

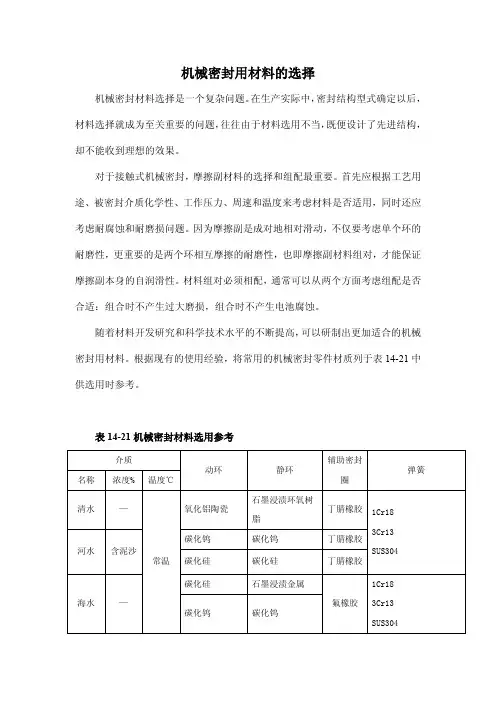

机械密封常用材料的选用 清水；常温；(动)9Cr18，1Cr13 堆焊钴铬钨，铸铁；（静）浸树脂石墨，青铜，酚醛塑料。河水（含泥沙）；常温；（动）碳化钨，（静）碳化钨。 海水；常温；（动）碳化钨，1Cr13 堆焊钴铬钨，铸铁；（静）浸树脂石墨，碳化钨，金属陶瓷。 过热水100度；（动）碳化钨，1Cr13 堆焊钴铬钨，铸铁；（静）浸树脂石墨，碳化钨，金属陶瓷。 汽油，润滑油，液态烃；常温；（动）碳化钨，1Cr13 堆焊钴铬钨，铸铁；（静）浸树脂或锡锑合金石墨，酚醛塑料。 汽油，润滑油，液态烃；100度；（动）碳化钨，1Cr13 堆焊钴铬钨；（静）浸青铜或树脂石墨。 汽油，润滑油，液态烃；含颗粒；（动）碳化钨；（静）碳化钨。 机械密封冲洗方案及特点 冲洗的目的在于防止杂质集积，防止气囊形成，保持和改善润滑等，当冲洗液温度较低时，兼有冷却作用。冲洗的方式主要有如下： 一、内冲洗 1。正冲洗 （1）特点：利用工作主机的被密封介质，由泵的出口端通过管路引入密封腔。 （2）应用：用于清洁流体，p1稍大于p进，当温度高或有杂质时，可在管路上设置冷却器、过滤器等 2。反冲洗 （1）特点：利用工作主机的被密封介质，由泵的出口端引入密封腔，冲洗后通过管路流回泵入口。 （2）应用：用于清洁流体，且p进 材料设备选型定板 管理流程 修订记录 流程图示 材料设备选型定版管理流程 审核/审批设计研发部设计管理部成本控制部招标采购部其他参与部门 主管领导 联签 工作指引 研发部负责日常材料 备研究 概念及方案设计 管理流程 组织项目部品策划， 编制项目部品控制表 □ 组织项目部品策划确认，必要时 组织研讨会 _______________________ 元善调整，并提供技术资料要求 或图纸 组织开展材料设备选型定样工作 * 确定招标采购方式及采购 主控部门 营销部参与讨论档次、使用 功能等内容 参与 主控的材料设备招标前样品评定 /定样 方案设计阶段设计研发部主导工程部品策划 ■此过程延续至项目实施阶段，原则『上应在材' 料设备进场计划前2个月完成选型和定板，并 向设计管理部提供技术资料要求或图纸；以 下不再特别说明 ，相关部门配合 确定招标供应方式、采购■营销部参与讨论档次、使用功 方式及采购主控部门能等内容 组织确认采购控制表 1 工程、材料招投标管理流程 参与 1）设计研发部开展日常的材料设备研究工作。 2）在项目方案设计完成后，设计研发部组织相关部门编制《工程部品控制表（方案版）》：a）设计研发部提供技术建议； b）工程管理部主要参与《工程部品清单》的编制与确认； c）招标采购部提出供应方式、采购方式； d）成本控制部负责审核成本目标范围； e）营销部、工程管理部分别从产品档次及后续可能的招标采购对接工作出发，提出工程部品选择的意见或建议。 3）设计研发部将经完善和初步确认的《工程部品控制表（方案版）》报主管副总裁联签后，组织后续工作： a）设计研发部按照确定的《工程部品控制表（方案版）》组织开展材料设备选型定样工作。此过程延续至项目实施阶段，原则上应在材料设备进场计划前2个月完成选型和定板，并向工程 管理部提供技术资料要求或图纸，以下不再特别说明。 各专业部门、下属公司配合设计管理部完成《工程部品控制表》的深化： 1）《工程部品控制表（方案版）》完成后，设计管理部在“方案版”基础上继续深化，直至最终形成完成的《工程部品控制表》，其目的在部品采购供应之前明确设备及材料的： a）性质描述及设计要求（参数、设备说明书、标准或图纸来源等）； b）使用部位及大致用量； c）供应方式（甲供、甲指、甲限、乙供）； d）目标成本； e）可供参考的品牌范围或供应商范围； f）以进场计划需求排定定板时间。 2）材料设备选型定板深化工作的基本控制要点如下： a）此项工作从初步设计阶段一直延续至项目采购阶段，要求项目部尽量给予配合，在施工图完成后完全确定《工程部品控制表》；如设计管理部能力和实际情况难以达到，则必须保证材料 设备进场计划前2个月完成选型和定板。 b）为达到过程控制和逐步深化，设计管理部在扩初设计和施工图设计完成后，组织相关部门深化编制《工程部品控制表》，报集团审核批准。 c）可将确定或有待确定的材料设备选型定板要求在设计任务书中明确，要求设计单位予以技术支持。3）施工图后，工程管理部完成《工程部品控制表》的进场计划部分编制。 选型定板及后续验证管理 1）设计管理部依据各阶段的《工程部品控制表》完成相应的材料设备选型定板的确认工作；材料类部品定板可由设计管理部自行组织样品收集及确定；也可在招标实施阶段确定技术标准前提下、由招标采购部组织相关单位提供样品并定样；乙供类材料也可在材料进场前，由工程管理部组织施工单位提供样品，共同确 机械密封材料和分类编码 The Standardization Office was revised on the afternoon of December 13, 2020 机械密封材料和分类编码 机械密封的材料和结构特点,必须根据下列分类系统来编码: 第一位字母:平衡型(B)或非平衡型(U) 第二位字母：单端面(S)；无压的双重密封(即第七版中称“串联密封”)(Ｔ)；或有压的双重密封(即第七版中称“双端面密封”)(D) 第三位字母：密封板(即密封压盖)型式(P=普通式，不带节流衬套；T=节流衬套式，设有急冷、泄露液接孔和(或)排液接孔；A=辅助密封装置，型式需加以规定)。 第四位字母：垫(密封环)材料(见表1) 第五位字母：端面材料(见表2) 举例来说，一种编码为BSTFM的密封，就是一种平衡型的、单端面的、装有带节流衬套的密封板的机械密封，静密封环垫材料为氟橡胶(FKM),动密封环与轴套之间的垫为氟橡胶(FKM),动、静环端面副材料为碳对2型碳化钨。对上列材料以外的密封材料应当编码为X，并在数据表上明确规定之。 表1 机械密封分类编码的第四位字母 第四位字母静密封环垫动密封环与轴套之间的垫 E 氟橡胶聚四氟乙烯 F 氟橡胶氟橡胶 G 聚四氟乙烯聚四氟乙烯 H 丁晴橡胶丁晴橡胶 I 高氟橡胶(FFKM) 高氟橡胶(FFKM) R 石墨薄片石墨薄片 X 按规定按规定 Z 蜗形缠绕垫石墨薄片 表2 机械密封分类编码的第五位字母 第五位字母密封环端面副材料 环1 环2 L 碳碳化钨-1 M 碳碳化钨-2 N 碳碳化硅 O 碳化钨-2 碳化硅 P 碳化硅碳化硅 X 按规定按规定 表3 机械密封垫和波纹管的温度极限 密封垫材料环境温度或泵送温度 最低最高 (℃) (○F) (℃) (○F) 1. 聚四氟乙烯 -75 -100 200 400 2. 丁晴橡胶 -40 -40 120 250 3. 氯丁橡胶 -20 0 90 200 4. 氟橡胶 -20 0 200 400 5.金属波纹管a 6.高氟橡胶 -12 10 260 500 7. 石墨薄片 -240 -400 400b 750b 8.玻璃纤维填充的聚四氟乙烯 -212 -350 230 450 主要材料设备品牌选用表工程名称:华南理工大学36号实验楼室内装修及2号楼修缮工程 序号主要材料及设备名称品牌及厂家 投标 人所 选品 牌以下所有品牌均要求原厂正宗产品，拒绝采用副厂、代工厂贴牌的产品 一、土建装修工程 1 瓷砖清远欧雅“奥米茄”牌、广东宏陶、能强或相当 于 2 木饰面、实木雕花上海富美家、广州康隆木业、广州科定或相当于 3 木地板广州恒君、广州理想家、广州康隆木业或相当于 4 石材广州威洋石材、福建茂盛石材、鑫山石业或相当 于 5 地毯博美、山花、华源或相当于 6 全钢防静电活动地板汇安、帕尔特、奥格或相当于 7 乳胶漆南方、立邦、五羊或相当于 8 防静电漆耐迪斯、五羊、台实或相当于 9 硅酸钙板广州龙牌建材、圣戈班杰科、凌昊或相当于 10 铝扣板、铝板广州八和建材、欧斯宝、佛山新景或相当于 11 亚克力透光片、透光软膜亨特、上海蒂森克虏伯、杜邦或相当于 12 铝制风口百叶广铝集团“广铝”牌、亚铝铝业、坚美铝材、南 涪铝业或相当于 13 玻璃信义、南玻、中航三鑫或相当于 14 不锈钢澜石宇航、俊嘉、佛山南海艺华或相当于 15 墙布玉兰、特普丽、柔然或相当于 16 定制石膏模块龙牌、泰山、拉法基、可耐福或相当于 17 卫生间成品隔断上海富美家、广州瑞美家、广州千思或相当于 18 水泥石井、宝岗、大鑫山、羊城、英德或相当于 19 木质门、不锈钢玻璃门、防 火门等 南海三山、澜石、蓝盾、南粤或相当于 20 闭门器、门锁等五金配件好博、坚朗、英索、“广铝”牌、南涪铝业或相 当于 21 高分子防水涂膜、水泥基聚 合物防水涂膜等防水涂料 东方雨虹、科顺、凯伦、卓宝或相当于 22 难然夹板林安、丽安、欧之美、法丽雅或相当于 23 玻镁板绿环、先驱、构美、正川或相当于 一、安装工程 （一）电气工程 1 配电箱广州白云电器、广州义明电气、长电成套电器 或相当于 2 配电箱内断路器、开关西门子、ABB、施耐德或相当于 材料(设备)选型清单确定程序 1.目的：确保所选建筑材料(设备)充分体现开发单位意图及设计师构想，并在材料(设备)的品质及价格成本方面加以控制。 2.适用范围 本程序适用于本公司开发和监理的所有工程。 3.引用文件 3.1 GFI-GH-10《材料（设备）选型细则》 4.定义 4.1.建筑三材：钢筋、水泥、木材三种主要结构材料。 4.2.建筑材料：包括建筑内、外墙、地、门、窗、天花等建筑装修材料。 4.3.建筑设备：包括卫生洁具、厨房设备、通排风设备、给排水设备、电气（照明设备）、通讯设备等建筑配套设施。 4.4.会议纪要：本程序所指会议纪要主要针对由各种工程例会、办公例会、专题项目等会议记录形成的正式文件。 4.5 设计选型：本程序所指设计选型是指在扩初设计阶段、施工图设计阶段，为了设计工作的顺利开展，各专业进行的设备选型工作。此阶段所选的材料（设备）只作为设计的依据，不作为施工依据，所以各专业进行材料（设备）选型时要注意所选材料（设备）的普代性，即虽然设计阶段以此产品作为设计依据，但在设计不进行大的修改条件下，可以由许多同类产品替代。 4.6 施工选型：本程序所指施工选型是指扩初设计阶段、施工图设计阶段及施工图设计结束后阶段进行的、所选材料（设备）直接在施工中应用的选型工作。 5.职责 5.1.主管副总经理负责对建筑材料（设备）的选型进行决策把关。 5.2.工程部经理负责审批《建筑材料（设备）选型定板通知单》。 5.3.预决算部经理负责审核《建筑材料（设备）选型定板通知单》。 5.4.工程部设计副经理负责对常规建筑材料（设备）的选型进行决策把关。 5.5.工程部设计项目组专业工程师负责相应专业的设备选型工作。 5.6.工程部设计项目组专业负责人和项目设计负责人负责《建筑材料（设备）选型定板通知单》、《建筑材料（设备）选型定板更改通知单》、《建筑材料（设备）选型对比一览表》的审核工作。 5.7.总经办计划督办负责根据施工进度的安排协调材料（设备）选型定板时间。 5.8.建材供应部材料采购主办负责向工程部提供材料（设备）样本、有关价格及进场时限等。 1.生产率 设备的生产率一般用设备在单位时间(分、时、班、年)的产品产量表示。例如：锅炉以每小时蒸发蒸汽吨数、空气压缩机以每小时输出压缩空气的体积、发动机以功率、流水线以节拍等来表示生产率。但有些设备无法直接估计产量，则可用主要参数来衡量，如车床的中心高、主轴转速、压力机的最大压力等。设备生产率要与企业的经营方针、工厂的规划、生产计划、运输能力、技术力量、劳动力、动力和原材料供应等相适应，不能盲目要求生产率越高越好，否则生产不平衡，服务供应工作跟不上，不仅不能发挥全部效率，反而造成损失。这是因为生产率高的设备，一般自动化程度高、投资多、能耗大、维护复杂，如不能达到设计产量，平均单位产品的成本就会增高。 2.工艺性 机器设备最基本的一条是符合产品工艺的技术要求，设备满足生产工艺要求的能力叫工艺性。例如：金属切削机床应能保证所加工零件的尺寸精度，几何形状与位置精度以及表面质量的要求，需要坐标锉床的场合很难用铣床代替；加热设备要满足产品工艺的最高和最低温度要求、温度均匀性和温度控制精度等。除上述基本要求外，设备操作控制的要求也很重要，一般要求设备操作轻便、控制灵活。对产量大的设备，要求其自动化程度高、对于进行有毒有害作业的设备，则要求能自动控制或远距离监督控制等。 3.可靠性 机器设备，不仅要求其有合适的生产率和满意的工艺特性，而且要求其不发生故障，这样就产生了可靠性概念。可靠性只能在工作条件和下作时间相同的情况下才能进行比较，所以其定义是：系统、设备、零件、部件在规定的时间内，在规定的条件下完成规定功能的能力。 定量测量可靠性的标准是可靠度。可靠度是指系统、设备、零件、部件在规定的条件下，在规定的时间内能毫无故障地完成规定功能的概率。它是时间的函数。用概率表示抽象的可靠度以后，设备可靠性的测量、管理、控制、保证才有计量的尺度。 要认识到设备故障可能带来的重大经济损失和人身事故，尤其在设备趋向大型化、高速化、自动化、连续化的情况下，故障造成的后果将更为严重。选择设备可靠性时，要求设备平均故障间隔期越长越好，可以具体地从设备设计选择的安全系数、储备设计(又称冗余设计，是指对完成规定功能而设计的额外附加的系统或手段，既使其中一部分出现了故障，但整台设备仍能正常工作)、耐环境(日晒、温度、砂尘、腐蚀、振动等)设计、元器件稳定性、故障保护措施、人机因素(不易造成操作差错，发生操作失误时可防止设备发生故障)等方面进行分析。 4.维修性 维修性是指通过修理和维护保养手段，来预防和排除系统、设备、零件、部件等故障的难易程度。其定义是：系统、设备、零件、部件等在进行修理时，能以最小的资源消耗(人力、设备、仪器、材料、技术资料、备件等)，在正常条件下顺利完成维修的可能性。同可靠性一样，对维修性也引入一个定量测定的标准——维修度。维修度是指能修理的系统、设备、零件、部件等按规定的条件进行维修时，在规定时间内完成维修的概率。 影响维修性的因素有易接近性、易检查性、坚固性、易装拆性、零部件标准化和互换性、零件的材料和工艺方法、维修人员的安全、特殊工具和仪器、备件供应、生产厂的服务质量等。希望设备的叮靠度能高些，但可靠度达到一定程度后，再继续提高就越来越困难了。相对微小地提高可靠度，会造成设备的成本费用按指数规律增长，所以可靠性可能达到的程度是有限的。因此，提高维修性，减少设备因故障修复到正常工作状态的时间和费用就相当重要了。于是，产生了广义可靠度的概念它包括设备不发生故障的可靠度和排除故障难易的维修度。材料设备选型定板管理流程
机械密封材料和分类编码
主要材料设备品牌选用表
