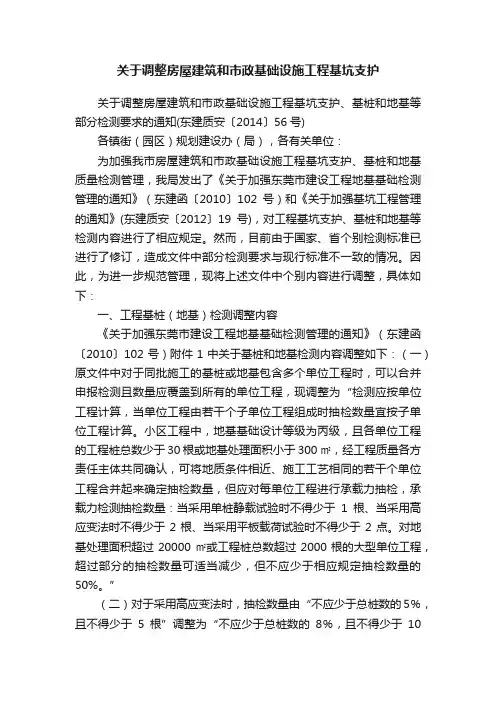

关于调整房屋建筑和市政基础设施工程基坑支护、基桩和地基等部分检测要求的通知(东建质安〔2014〕56号)
各镇街（园区）规划建设办（局），各有关单位：
为加强我市房屋建筑和市政基础设施工程基坑支护、基桩和地基质量检测管理，我局发出了《关于加强东莞市建设工程地基基础检测管理的通知》（东建函〔2010〕102号）和《关于加强基坑工程管理的通知》(东建质安〔2012〕19号)，对工程基坑支护、基桩和地基等检测内容进行了相应规定。然而，目前由于国家、省个别检测标准已进行了修订，造成文件中部分检测要求与现行标准不一致的情况。因此，为进一步规范管理，现将上述文件中个别内容进行调整，具体如下：
一、工程基桩（地基）检测调整内容
《关于加强东莞市建设工程地基基础检测管理的通知》（东建函〔2010〕102号）附件1中关于基桩和地基检测内容调整如下：（一）原文件中对于同批施工的基桩或地基包含多个单位工程时，可以合并申报检测且数量应覆盖到所有的单位工程，现调整为“检测应按单位工程计算，当单位工程由若干个子单位工程组成时抽检数量宜按子单位工程计算。小区工程中，地基基础设计等级为丙级，且各单位工程的工程桩总数少于30根或地基处理面积小于300㎡，经工程质量各方责任主体共同确认，可将地质条件相近、施工工艺相同的若干个单位工程合并起来确定抽检数量，但应对每单位工程进行承载力抽检，承载力检测抽检数量：当采用单桩静载试验时不得少于1根、当采用高应变法时不得少于2根、当采用平板载荷试验时不得少于2点。对地基处理面积超过20000㎡或工程桩总数超过2000根的大型单位工程，超过部分的抽检数量可适当减少，但不应少于相应规定抽检数量的50%。”
（二）对于采用高应变法时，抽检数量由“不应少于总桩数的5％，且不得少于5根”调整为“不应少于总桩数的8％，且不得少于10根”。
（三）对于桩径≥800mm的各类灌注桩，原文件规定一般采取2种检测方法，现调整为一般采取3种检测方法。即“用低应变法检测桩身完整性；用钻芯法或声波透射法验证桩身完整性；用静载法或高应变法检测单桩承载力，当桩径≥1500mm时，因试验设备或现场条件限制难以进行单桩竖向抗压承载力检测时，经工程各方确认后可选择钻芯法进行成桩质量检测。抽检数量不应少于总桩数的10％，且不得少于10根。”
（四）对于天然岩石地基，检测要求为“钻芯法检测和基岩载荷试验”调整为“钻芯法检测或基岩载荷试验，且首选钻芯法检测”。
（五）对于“基础锚杆及支护工程部分”调整为“基础锚杆工程部分”，只规定基础抗浮锚杆检测要求，对于支护工程检测要求见附件2。
二、关于基坑支护工程检测调整内容
《关于加强基坑工程管理的通知》(东建质安〔2012〕19号) 附件1中关于基坑支护工程检测内容调整如下：
（一）对于灌注桩排桩检测数量和方法“抽检不宜少于总桩数的10%，且不得少于10根进行低应变检测。当根据低应变法检测结果判定的桩身缺陷可能影响桩的水平承载力时，应采用钻芯法补充检测，抽检数量不宜少于总桩数的2%，且不得少于3根。”调整为“抽检不宜少于总桩数的20%，且不得少于5根进行低应变检测，当根据低应变法检测结果判定为Ⅲ类或Ⅳ类桩时应采用钻芯法进行验证。当灌注桩排桩已施工冠梁无法进行低应变检测时应采用钻芯法进行检测，抽检数量不宜少于总桩数的2%，且不得少于3根。”
（二）对于土钉墙
1、土钉抗拔力检测数量和方法“抽检土钉总数的0.5～1％，且不得少于10根进行抗拔力试验。（土钉总数2000以下，抽检1%；2000-3000，抽检0.75%；3000以上，抽检0.5%）”调整为“抽检土钉总数的1％，且同一土层（土钉外露出面层一端所在土层）中检测数量不少于3根。”
2、墙面喷射混凝土厚度检测数量和方法“每100m2墙面积1组，每组不少于3点进行钻孔检测。”调整为“每500m2墙面积1组，每组不少于3点进行钻孔检测。”
3、对于复合土钉墙中水泥土搅拌桩或旋喷桩作为截水帷幕情况，当对施工质量有怀疑时，采用钻芯法对截水帷幕固结体单轴抗压强度、连续性和深度进行检测，检测点数不应少于3处。
（三）对于重力式水泥土墙墙身完整性、抗压强度检测数量和方法“抽检不宜少于总桩数的2%，且不少于5根进行钻芯法检测，并根据设计要求取样进行抗压强度试验。”调整为“抽检不宜少于总桩数的1%，且不少于6根进行钻芯法检测，并根据设计要求取样进行抗压强度试验。”
（四）对于锚喷支护锚杆、锚索抗拔力检测数量和方法“抽检不少于总数的5%，且不少于6根进行抗拔试验。”调整为“抽检不少于总数的5%，且同一土层（锚杆、锚索外露出面层一端所在土层）中不少于3根。”
（五）对于地下连续墙检测方法和数量“作为永久性结构时，抽检不少于总槽段数的20%，且不得少于3个槽段；作为临时性结构时，抽检不少于总槽段数的10%，且不得少于3个槽段进行声波透射法、钻芯法检测”调整为：
1、槽壁垂直度检测：抽检不少于同条件下总槽段数的20%，且不少于10幅；当作为主体地下结构构件时，应对每个槽段进行检测。
2、墙体完整性检测：采用声波透射法对混凝土质量进行检测，抽检不少于同条件下总槽段数的20%，且不少于3幅，每个检测墙段的预埋超声波管数不应少于4个，且宜布置在墙身截面的四边中点处。当根据声波透射法检测结果判定混凝土质量不合格时，应采用钻芯法进行验证。
三、本通知调整内容自2014年5月1日起实施，未调整内容继续执行原发文件。
附件1：
调整后各类工程基桩、天然地基和支护工程检测方法及数量
一、工程基桩部分
（二）验收试验
说明：
1、本表主要依据《广东省建筑地基基础检测规范》（DBJ15-60-2008）和《建筑基桩检测技术规范》（JGJ106-2003），所列数量和方法是工程施工完成后
质量验收检测的要求。为设计提供承载力参数的试桩静载试验和锚杆基本试验结果，不得作为施工质量验收试验的依据。
2、上述检测应按单位工程计算，当单位工程由若干个子单位工程组成时抽检数量宜按子单位工程计算。小区工程中，地基基础设计等级为丙级，且各单
位工程的工程桩总数少于30根或地基处理面积小于300㎡，经工程质量各方责任主体共同确认，可将地质条件相近、施工工艺相同的若干个单位工程合并起来确定抽检数量，但应对每单位工程进行承载力抽检，承载力检测抽检数量：当采用单桩静载试验时不得少于1根、当采用高应变法时不得少于2根、当采用平板载荷试验时不得少于2点。对地基处理面积超过20000㎡或工程桩总数超过2000根的大型单位工程，超过部分的抽检数量可适当减少，但不应少于相应规定抽检数量的50%。
3、对检测不合格的基桩和地基，按以下要求进行扩大检测：
①当平板载荷试验、锚杆试验、单桩承载力检测或钻芯法抽检结果不满足设计要求时，应按不满足设计要求的数量加倍扩大抽检。
②当采用低应变法抽检桩身完整性所发现的Ⅲ、Ⅳ类桩之和大于抽检桩数的20％时，应按原抽检比例扩大抽检，当两次抽检的Ⅲ、Ⅳ类桩之和仍大
于抽检桩数的20％时，该批桩应全数检测。当Ⅲ、Ⅳ类桩之和不大于抽检桩数的20％时，应研究确定处理方案或扩大抽检的方法和数量。
③当采用高应变法和声波透射法抽检桩身完整性所发现的Ⅲ、Ⅳ类桩之和大于抽检桩数的20％时，应按原抽检比例扩大抽检。当Ⅲ、Ⅳ类桩之和不
大于抽检桩数的20％时，应研究确定处理方案或扩大抽检的方法和数量。
④标准贯入试验、圆锥动力触探试验、静力触探试验、十字板剪切试验等方法抽检孔数超过30％不满足设计要求时，应按不满足设计要求的孔数加
倍扩大抽检，或适当增加平板载荷试验数量。
4、对于本表中未给出的桩型和地基处理方式，应由工程各方依据有关规范确定相关检测方案。
附件2：
各类基坑工程检测方法及数量
说明：
1、本表主要依据《建筑基坑支护技术规程》（JGJ120-2012）和《建筑地基基础检测规范》（DBJ15-60-2008），所列数量和方法是工程施工完成后质量验收检测的要求。为设计提供承载力参数的锚杆基本试验结果，不得作为施工质量验收试验的依据。
2、对于支挡式结构，采用钢筋混凝土或钢构件作为支撑结构，当对其施工质量有怀疑时《混凝土结构工程施工质量验收规范》GB50204和《钢结构工程施工质量验收规范》GB50205要求进行检测，检测数量根据现场情况确定。
3、对于复合土钉墙，当采用水泥土搅拌桩或旋喷桩作为截水帷幕，对施工质量有怀疑时应采用钻芯法对截水帷幕固结体单轴抗压强度、连续性和深度进行检测，检测点数不应少于3处。
4、对于表中未列基坑支护形式，应由工程各方依据有关规范确定相关检测方案。
