简支梁T梁桥建模与分析
桥梁的基本数据：
桥梁形式：单跨简支梁桥
桥梁等级：I级
桥梁全长：30m
桥梁宽度：13.6m
设计车道：3车道
分析与设计步骤:
1.定义材料和截面特性
材料
截面
定义时间依存性材料(收缩和徐变)
时间依存性材料连接
2.建立结构模型
建立结构模型
修改单元依存材料
3.输入荷载
恒荷载(自重和二期恒载)
预应力荷载
钢束特性值
钢束布置形状
钢束预应力荷载
4.定义施工阶段
5.输入移动荷载数据
选择规范
定义车道
定义车辆
移动荷载工况
6.运行结构分析
7.查看分析结果
查看设计结果
使用材料以及容许应力
> 混凝土
采用JTG04（RC）规范的C50混凝土
>普通钢筋
普通钢筋采用HRB335(预应力混凝土结构用普通钢筋中箍筋、主筋和辅筋均采用带肋钢筋既HRB系列)
>预应力钢束
采用JTG04（S）规范，在数据库中选Strand1860
钢束(φ15.2 mm)（规格分别有6束、8束、9束和10束四类）
钢束类型为:后张拉
钢筋松弛系数(开),选择JTG04和0.3(低松弛)
超张拉(开)
预应力钢筋抗拉强度标准值(fpk):1860N/mm^2
预应力钢筋与管道壁的摩擦系数:0.3
管道每米局部偏差对摩擦的影响系数:0.0066(1/m)
锚具变形、钢筋回缩和接缝压缩值:
开始点:6mm
结束点:6mm
张拉力:抗拉强度标准值的75%
>徐变和收缩
条件
水泥种类系数(Bsc): 5 (5代表普通硅酸盐水泥)
28天龄期混凝土立方体抗压强度标准值,即标号强度(fcu,f):50N/mm^2
长期荷载作用时混凝土的材龄:=
t5天
o
混凝土与大气接触时的材龄:=
t3天
s
相对湿度: %
RH
70
=
大气或养护温度: C
=
T
20
°
构件理论厚度:程序计算
适用规范:中国规范(JTG D62-2004)
徐变系数: 程序计算
混凝土收缩变形率: 程序计算
荷载
静力荷载
>自重
由程序内部自动计算
>二期恒载
桥面铺装、护墙荷载、栏杆荷载、灯杆荷载等
具体考虑：
桥面铺装层：厚度80mm的钢筋混凝土和60mm的沥青混凝土，钢筋混凝土的重力密度为25kN/m3, 沥青混凝土的重力密度为23kN/m3。每
片T梁宽1.7m，所以铺装层的单位长度质量为：
（0.08×25+0.06×23）×1.7=5.746kN/m2.
护墙、栏杆和灯杆荷载：以3.55kN/m2计。
二期恒载＝桥面铺装＋护墙、栏杆和灯杆荷载＝5.746+3.55＝9.296kN/m2
>预应力荷载
典型几束钢束的具体数据
钢混组合连续梁桥顶推施工受力特性分析 钢混组合梁因其受力性能好,预制化程度高而得到广泛应用,国家在“十三五”期间大力提倡钢桥的应用,因此该桥在我国又迎来了新的历史机遇。在钢混组合梁的施工中,主梁与桥面板往往是分开施工的,组合梁的钢主梁因为其自重轻、几乎是等截面的优点,通常采用顶推法进行施工,而桥面板通常采用预制形式,安装方法上采用间断施工法来改善支点处桥面板受力。 鉴于组合梁的应用前景,对于分析组合梁在施工过程的受力,模拟其在施工 中的受力状态,显得十分有必要。本文选择钢板组合梁进行研究,希望能为同类桥梁的施工与设计提供帮助。 本文主要进行了以下几个方面的研究:(1)回顾了钢混组合梁与顶推施工法 的发展历程,就顶推施工法的分类与与发展特点进行了详细阐述,展望了顶推施 工法需要关注的问题,对组合梁的结构特征以及顶推法的发展历程有了全方位的了解与认识。(2)简化导主梁模型,采用位移法分析了顶推过程主梁的受力。 获得了顶推过程中主梁内力与支点反力的解析表达式,确定了顶推过程主梁的控制截面与时间节点。分析了导梁长度、自重集度以及刚度对主梁受力的影响,确定了导主梁顶推过程最佳的长度比α,自重集度比β以及刚度比γ。 (3)采用杆系有限元分析了某钢板组合梁顶推施工过程,确定了导梁的合理 设计参数与截面形式,得到了有限元仿真模拟下导梁前端的挠度变化情况以及主梁的内力与支反力,验证了导梁设置的合理性和有效性。(4)采用有限元软件中的施工阶段联合截面分析了桥面板的施工过程,比较了桥面板在间断施工法与顺序施工法下施工顺序的差异,比较了在两种施工法下支点处桥面板的受力状态,验 证了间断施工法的可靠。
先简支后结构连续梁桥的受力分析与施工 技术
先简支后结构连续梁桥的受力分析与施工技术 先简支后结构连续梁桥的受力分析与施工技术 随着国家队高速公路的投入加大，高速公路的发展取得了很大的成绩。公路桥梁的构造也得到了长足的发展，同时对高速公路的行车舒适性也提出了更高的要求。高速公路桥梁逐渐由广泛使用的简支梁桥更多的向先简支后结构连续的方向 论文格式论文范文毕业论文 【摘要】随着国家队高速公路的投入加大，高速公路的发展取得了很大的成绩。公路桥梁的构造也得到了长足的发展，同时对高速公路的行车舒适性也提出了更高的要求。高速公路桥梁逐渐由广泛使用的简支梁桥更多的向先简支后结构连续的方向发展，其结构特性在有效避免了简支梁桥与连续梁桥的缺点的同时又兼顾了二者的优点，很快在桥梁中成为广泛使用的结构形式。 【关键词】 先简支后结构连续梁的受力特征；施工工艺过程；质量控制引言目前在国内高速公路桥梁中普遍使用装配式预应力钢筋混凝土“T”（箱）型板梁。简支梁桥的优点在于结构简单，属于静定结构，且造价相对较低，施工简单，工期相对较短。在正常条件使用情况下，桥梁不会有刚体位移，并且梁体一端可以自由伸缩，不产生多余的内力。但缺点是由于其自身结构，抗震能力和外力抵抗能力较弱，梁体自身变形大，存在落梁的危险，尤其是在跟高墩组合使用的情况下安全储备较低。对于大跨径的连续梁桥而言，目前主要采用支架法、挂篮悬臂对称浇筑法和拼装法施工，虽然改良了梁体自身受力，克服了简支梁桥的一些缺点，但其施工过程复杂繁琐，费时费工，成本大，一般在遇到特殊地形和跨越长距离时使用。先简支后结构连续梁因其受力和施工工艺相对简单克服了以上两者的问题而得到大范围的实际应用。 1 先简支后结构连续梁的受力特点分析 （2）在结构使用过程中，混凝土自身的收缩徐变，负弯矩预应力的布置同时也影响梁体的受力变化。
目录 《桥梁工程》课程设计任务书---------------------------------------------2 桥梁设计说明------------------------------------------------------------------3 计算书---------------------------------------------------------------------------4 参考文献------------------------------------------------------------------------24 桥梁总体布置图---------------------------------------------------------------25 主梁纵、横截面布置图-----------------------------------------------------26 桥面构造横截面图-----------------------------------------------------------27
《桥梁工程》课程设计任务书 一、课程设计题目(10人以下为一组) 1、钢筋混凝土简支梁桥上部结构设计（标准跨径为25米，计算跨径为24.5米，预制梁长 为24.96米，桥面净空：净—8.5+2×1.00米） 二、设计基本资料 1、设计荷载：公路—Ⅱ级，人群3.0KN/m2，每侧栏杆及人行道的重量按4.5 KN/m计 2、河床地面线为（从左到右）：0/0，－3/5，－4/12，－3/17，－2/22， －2/27，0/35（分子为高程，分母为离第一点的距离，单位为米）；地质假定为微风化花岗岩。 3、材料容重：水泥砼23 KN/m3，钢筋砼25 KN/m3，沥青砼21 KN/m3 4、桥梁纵坡为0.3%,桥梁中心处桥面设计高程为2.00米 三、设计内容 1、主梁的设计计算 2、行车道板的设计计算 3、横隔梁设计计算 4、桥面铺装设计 5、桥台设计 四、要求完成的设计图及计算书 1、桥梁总体布置图，主梁纵、横截面布置图（CAD出图） 2、桥面构造横截面图（CAD出图） 3、荷载横向分布系数计算书 4、主梁内力计算书 5、行车道板内力计算书 6、横隔梁内力计算书 五、参考文献 1、《桥梁工程》，姚玲森，2005，人民交通出版社. 2、《梁桥》（公路设计手册），2005，人民交通出版社. 3、《桥梁计算示例集》（砼简支梁（板）桥），2002，人民交通出版社. 4、中华人民共和国行业标准．公路工程技术标准（JTG B01-2003）.北京:人民交通出版社,2004 5、中华人民共和国行业标准．公路桥涵设计通用规范(JTG D60-2004)含条文说明.北京:人民交通出版社,2004 6、中华人民共和国行业标准．公路钢筋混凝土及预应力混凝土桥涵设计规范(JTG D62-2004)含条文说明 六、课程设计学时 2周
近年来，随着钢铰线、锚固体系的不断更新和 发展，以及其他新技术的应用，使先简支后连续梁桥得到更大的发展。 一、先简支后连续梁桥发展概况 先简支后连续梁桥的广泛应用始于上世纪80年代中期。随着交通运输的发展，为减少桥上伸缩缝，使行车更舒适、安全，现在采用最多的梁桥结构形式有两种：一种为桥面连续的简支梁桥，伸缩缝最大间距达100米左右；另一种为先简支后连续梁桥，此种结构伸缩缝最大间距可达500米，相对桥面连续简支梁桥，缩缝更少。 先简支后连续梁桥作为一种连续梁桥，具有造价低，整体性好，建筑高度低，刚度大，桥面接缝少，质量容易控制等优点。由于支点处采用了现浇湿接缝的技术措施，可通过现浇段混凝土宽度，底面坡度等满足斜、弯、坡桥的变梁长及支座顶变高度的构造要求，此结构更适合斜、弯、坡桥。 二、先简支后连续梁桥的应用范围及分类 先简支后连续梁桥，主要应用于跨径在13～35米，吊装重量小于70吨的中小跨径桥梁。 先简支后连续梁桥，按桥墩支座多少分为两种：桥墩单排支座和桥墩双排支座连续梁桥；按预应力度划分为全预应力和部分预应力连续梁桥。 先简支后连续双排支座梁桥，由于采用双排永久支座，施工方便，连续处开裂后修补容易，湿接缝处剪力小等优点；
缺点是结构受力不明确，支座易产生托空和上拔力。 先简支后连续单排支座桥，优点是结构受力明确，支座不托空；缺点增加了临时支座和结构体系转换，湿接缝处剪力较大。 先简支后连续全预应力梁桥，此结构优点是抗裂性能好，刚度大；缺点是反拱长期不断发展，预压区混凝土由于长期处于高压应力状态下，会因徐变而使反拱不断增长，造成桥面不平，影响正常使用。同时由于预应力度过大，也易引起沿管道方向负弯矩区的纵向裂缝。 先简支后连续部分预应力梁桥，又分为跨中为部分预应力、支点为普通混凝土连续梁桥，此种结构是支点顶面配普通钢筋，由于普通钢筋太多太密，焊接较多，此处混凝土及焊缝质量不易保证，构造较难处理，顶层混凝土易开裂，产生渗水使钢筋锈蚀，优点施工方便。第二种为跨中、支点都为部分预应力混凝土A类构件连续梁桥，此种结构吸取了钢筋混凝土结构的经验，一方面在结构的不同部位配置适量的非预应力钢筋，包括作为主筋的纵向非预应力钢筋，以控制裂缝的发生和扩展；另一方面通过对混凝土裂缝及反拱的控制，根据桥梁所处环境及结构功能，合理地选用预应力度，此种部分预应力先简支后连续梁桥被广泛采用，并在不断完善和发展。 三、部分预应力先简支后连续梁桥设计中应注意问题
预应力混凝土连续梁桥施工阶段受力分析研究 发表时间：2019-08-02T10:35:22.780Z 来源：《基层建设》2019年第9期作者：黎开拓 [导读] 摘要：针对桥梁预应力混凝土连续梁桥的建设特点进行了分析，对桥梁预应力混凝土连续梁桥的荷载设计、极限应力控制进行了探讨，得出有效的梁桥预应力的设计方法。 广州诚信公路建设监理咨询有限公司广东广州 510000 摘要：针对桥梁预应力混凝土连续梁桥的建设特点进行了分析，对桥梁预应力混凝土连续梁桥的荷载设计、极限应力控制进行了探讨，得出有效的梁桥预应力的设计方法。 关键词：桥梁工程；预应力；混凝土连续 1、理论分析 要计算施工阶段因混凝土弹性压缩变形而产生的应力损失，需要按照每束预应力钢筋的预加力相同，且取它们弹性压缩损失平均值来考虑的假定。当同一截面的预应力钢筋逐束张拉时，由混凝土弹性压缩引起的预应力损失可按公式σl=(m－1)*αEP*Δσpc/2m计算，式中:Δσpc为全部钢筋重心处，由张拉一束钢筋产生的混凝土法向应力;αEP为预应力钢筋弹性模量与混凝土弹性模量的比值;m为张拉预应力钢筋的总批数。同时，该公式对按施工阶段分批张拉预应力筋束时，计算由混凝土弹性压缩引起的应力损失也适用。但该假定与实际连续梁桥施工阶段预应力筋束的张拉锚固过程有很大差别。具体表现在以下几方面:(1)混凝土连续梁桥需配置较多的纵向预应力筋束，且其中相当一部分预应力筋束设置竖向弯起，这给应力损失计算造成一定难度;(2)在同一施工截面，因受张拉设备数量限制，截面纵向预应力筋束很难做到同时同步张拉，这也会造成同一施工截面钢束张拉顺序和张拉时间的不同;(3)在悬臂施工过程中，后浇筑梁段预应力筋束的张拉锚固会使已浇筑梁段产生弹性压缩变形，其变形值因张拉顺序而不同，这也造成应力损失的不同;(4)连续梁桥顶板束、腹板束和底板束的空间位置、弯曲形状及型号也各不同，很难保证每根预应力筋束在张拉锚固时的预加力是相同的。鉴于以上原因，本文利用Midas/civil有限元计算软件，根据白腊寨一号四线桥工程实例，建立预应力混凝土连续梁桥的三维模型。分别从同一截面钢束不同张拉顺序和不同施工阶段后张拉束对已浇筑梁段弹性压缩变形量影响进行分析，以期得出混凝土连续梁桥施工阶段有效预应力损失与张拉顺序之间的关系。为减少连续梁桥施工阶段应力损失提出可靠的建议，并为混凝土连续梁桥的后期病害防治提供一定的帮助。 2、试验概况 2.1试件设计 共设计6根大直径高强钢绞线预应力混凝土梁试件，均采用C40混凝土，非预应力纵筋采用HRB400级钢筋，箍筋采用HRB300级钢筋，预应力钢筋采用1850级、1*7标准型 S17.8低松弛钢绞线，曲线布置，一端张拉后张法施工，张拉控制应力σcon均为0.7fptk（fptk为预应力钢筋极限抗拉强度标准值），预应力采用低回缩锚具施加，预应力强度比λ为0.586-0.797，λ＝fpykAp/（fykAs+fpyAp），其中fyk，fpy分别为非预应力受拉钢筋和预应力钢筋屈服强度标准值，As，Ap分别为非预应力受拉钢筋和预应力钢筋截面面积。波纹管采用塑料波纹管，内径为50mm。试件截面宽度b为20mm，高度h为350mm，跨度为L，计算跨度为10，纵筋保护层厚度均为30mm。为保证试件的弯曲破坏，剪跨段进行箍筋加密。 2.2材性试验 在浇筑试验梁时制作立方体标准试块，并与试验梁同条件养护，养护龄期达到28d时测试立方体标准试块平均抗压强度fcu，并根据《规范》计算混凝土轴心抗压强度fc和抗拉强度ft以及弹性模量Ec。从制作试验梁的同批钢筋和钢绞线中截取试件，做原材料材性试验，得到钢筋和钢绞线的屈服强度fy、极限强度fu以及弹性模量Ey。 2.3试验装置与加载 预应力试验梁的受弯试验采用在三分点处两点集中加载，为防止混凝土局部压碎，在加载点处设宽150mm、厚25mm的钢垫板。在梁的侧面与顶面和钢筋以及钢绞线表面贴有应变片，以测量加载过程中应变的变化规律。将位移传感器置于梁的两端支座、跨中以及加载点相对应的位置，以测量试验梁挠度随荷载的变化规律。裂缝宽度变化借助裂缝测宽仪测量，观察试验梁的宏观破坏。采用单调静力分级加载试验方案，在正式加载前先进行预加载，使试件进入正常工作状态，同时检测各仪器、仪表工作情况，然后卸载。在试件开裂前，每级所施加荷载约为0.05Fu（Fu为跨中极限荷载），持荷10min，以使试件在荷载作用下的变形得到充分发展，同时记录试验现象，测量裂缝宽度，观察裂缝发展，试件开裂后每级所施加的荷载。 2.4试验现象 6根大直径高强钢绞线预应力混凝土梁均为适筋梁，根据各试件的荷载－挠度曲线，可将试件的受力过程大致分为3个阶段：第1阶段为弹性工作阶段，当荷载小于0.3MU（MU极限弯矩实测值）时，试件的荷载－挠度曲线为直线，表现出良好的线弹性；第２阶段为带裂缝工作阶段，当弯矩为0.3MU-0.5MU时，在试件纯弯段下边缘出现竖向弯曲微裂缝，初始宽度在0.04mm左右，随着荷载的增加，由于钢筋和混凝土的黏结与应力传递，试件下边缘不断出现新的竖向弯曲裂缝，并不断向上延伸，裂缝数量和宽度持续增加，当加载到0.7MU-0.8MU 时，试件纯弯段裂缝基本出全，随着荷载的继续增加，裂缝宽度不断扩大，高度不断延伸；第３阶段为破坏阶段，当荷载大于0.8MU时，试件纵筋屈服，挠度急剧增加，并伴随有混凝土崩裂的声音，新裂缝不再出现，纯弯段裂缝继续向上扩展，当达到极限弯矩时，纯弯段受压区混凝土在受压纵筋位置出现水平裂缝，最终受压区混凝土被压碎，试验梁破坏。 2.5试验结果 在试验梁纵向受拉钢筋屈服前，荷载－挠度曲线呈线性增长趋势，屈服后位移增加加快；试验梁的跨高比越小，其开裂荷载、屈服荷载和极限荷载呈增长趋势；当跨高比不变时，试验梁的非预应力钢筋配筋率越小，其开裂荷载、屈服荷载和极限荷载呈减小趋势。由参考文献中数据可知，大直径高强钢绞线相对于常规直径钢绞线其承载能力提高30%左右，因此在试验梁加载过程中，大直径高强钢绞线在试验梁出现裂缝后能够持续承受较大的荷载，进而能够减缓非预应力钢筋进入屈服阶段，达到改善构件延性性能的目的；大直径高强钢绞线与试验梁协同工作良好，由参考文献中数据可知，大直径高强钢绞线预应力混凝土梁承载力较配置常规直径钢绞线的试验梁承载力提高13%左右，同时构件破坏前有明显预兆，纯弯段受压区混凝土在受压钢筋位置附近出现水平细小裂纹，最终受压区混凝土被压碎。 参考文献 [1]肖杰.大跨度预应力混凝土连续梁桥悬臂施工控制及温度效应研究[D].西南交通大学,2017.

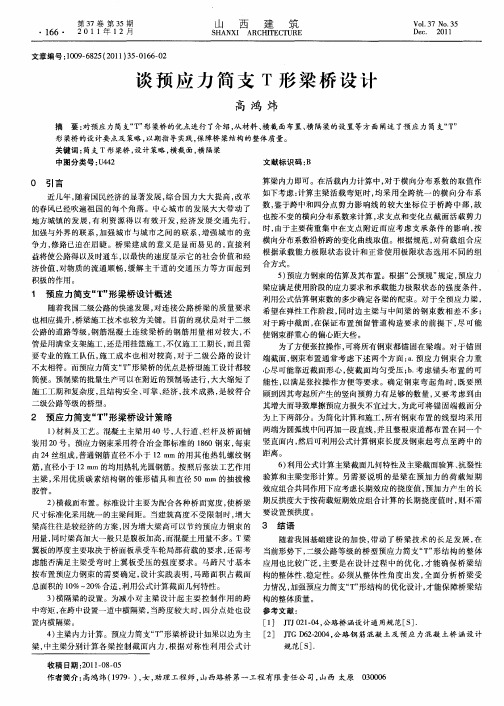

预应力简支t型梁桥毕业设计
第一部分桥梁设计 第一章水文计算 1.1原始资料 1.1.1水文资料： 浑河发源于辽宁省新宾县的滚马苓，从东向西流过沈阳后，折向西南，至海城市三岔河与太子河相汇，而后汇入辽河。浑河干流长364公里，流域面积11085平方公里。本桥位上游45公里的大伙房水库，于1958年建成，该水库控制汇流面积5563平方公里，对沈阳地区的浑河洪峰流量起到很大的削减作用。根据水文部门的资料，建库前浑河的沈阳水文站百年一遇洪峰流量位11700立方米/秒，建库后百年一遇推算值为4780立方米/秒。浑河没年12月初开始结冰，次年3月开始化冻。汛期一般在7月初至9月上旬，河流无通航要求。桥为处河段属于平原区次稳定河段。 1.1.2设计流量 根据沈阳水文站资料，近50年的较大的洪峰流量如下： 大伙房水库建库前 1935年5550立方米/秒 1936年3700立方米/秒 1939年 3270立方米/秒 1942年 3070立方米/秒 1947年 2980立方米/秒 1950年 2360立方米/秒 1951年 2590立方米/秒 1953年 3600立方米/秒 1954年3030立方米/秒 大伙房水库建库后 1960年2650立方米/秒 1964年2090立方米/秒 1971年2090立方米/秒 1975年2200立方米/秒 1985年2160立方米/秒 根据1996年沈阳年鉴，浑河1995年最大洪峰流量4900立方米/秒（沈阳 水文站）为百年一遇大洪水。1995年洪水距今较近，现场洪痕清晰可见，根据实测洪水位，采用形态断面计算1995年洪峰流量为5095立方米/秒，与年鉴资料相差在5％之内。故1995年洪峰流量可作为百年一遇流量， 洪水比降采用浑河洪水比降0.0528％。 经计算确定设计流量为Qs＝4976.00立方米/秒，设计水位16米。
预应力混凝土简支梁桥、连续梁桥和刚架桥的设计构造特点和对比分析 A、装配式预应力混凝土简支梁桥的构造与设计 装配式钢筋混凝土简支梁桥，常用的经济合理跨径在20m 以下。跨径增大时，不但钢材耗量大，而且混凝土开裂现象也往往比较严重，影响结构的耐久性。为了提高简支梁的跨越能力，可采用预应力混凝土结构。目前，世界上预应力混凝土简支梁的最大跨径已达76m 。但是，根据建桥实践，当跨径超过50m 后，不但结构笨重，施工困难，经济性也较差。因此，我国桥规明确指出：预应力混凝土简支梁桥的标准跨径不宜大于50m 。 一、横截面设计 1．横截面形式装配式预应力混凝土简支梁桥的横截面类型基本上与钢筋混凝土梁桥类似，通常也做成T 形、I 形，但为了方便布置预应力束筋和满足锚头布置的需要，下部一般都设有马蹄或加宽的下缘。有时为了提高单梁的抗扭刚度并减小截面尺寸，也采用箱形。由于采用预应力筋施加预压力，可以提供方便的接头形式，为了使装配式梁的预制块件进一步减小尺寸和重量还可做成横向也分段预制的串联梁。但由于串联梁施工麻烦，构件预制精度要求高，在国内使用较少。 2．主梁布置 经济分析表明，对于跨径较大的预应力混凝土简支梁桥，当吊装重量 不受限制时，采用 较大的主梁间距比较合理，一般可采用1.8?2.5m。
3．截面尺寸 （1）截面效率指标为了合理设计预应力混凝土梁的截面尺寸，首先分析其截面的受力特点。在预加力阶段和运营阶段，预应力混凝土梁截面承受双向弯矩。在预加力阶段，施加了偏心预加力，在预加力和自重弯矩的共同作用下，合力相当作用于截面的下核点（截面上缘应力为零）（2）主梁高度预应力混凝土简支梁桥的主梁高度取决于采用的汽车荷载等级、主梁间距及建筑高度等因素，可在较大范围内变化。对于常用的等截面简支梁，其高跨比的取值范围在1/15 ?1/25 ，一般随跨径增大而取较小值，随梁数减少而取较大值，对预应力混凝土T 形梁一般可取1/16 ?1/18 左右。当桥梁建筑高度不受限制时，采用较大的梁高显然是较经济的，因为加高腹板使混凝土用量增加不多，而节省预应力筋数量较多。 ⑶其他细部尺寸在预应力混凝土梁中，由于混凝土所受预应力和预应力束筋弯起，能抵消荷载剪力的作 用，肋中的主拉应力较小，肋宽一般都由构造和施工要求决定，但不小于160mm 。标准设计中肋宽为140 ?160mm 。T 梁上翼缘的厚度按钢筋混凝土梁桥同样的原则来确定。为了减小翼板和梁肋连接处的局部应力集中和便于脱模，在该处一般还设置折线形承托或圆角，此时承托的加厚部分应计算在内。 T 梁下缘的马蹄尺寸应满足预加力阶段的强度要求，同时，从截面效率指标P分析，马蹄应当是越宽而矮越经济。马蹄的具体形状要根据预应力束筋的数量和排列方式确定，同时还应考虑施工方便和力筋弯起的要求。具体尺寸建议如下：
毕业设计（论文）
计(论文)题目：钢筋混凝土简支T型梁桥
毕业设计（论文）原创性声明和使用授权说明 原创性声明 人郑重承诺：所呈交的毕业设计（论文），是我个人在指导教师的指导下进行的研究工作及取得的成果。尽我所知，除文中特别加以标注和致谢的地方外，不包含其他人或组织已经发表或公布过的研究成果，也不包含我为获得及其它教育机构的学位或学历而使用过的材料。对本研究提供过帮助和做出过贡献的个人或集体，均已在文中作了明确的说明并表示了谢意。 者签名：日期： 导教师签名：日期： 使用授权说明 人完全了解大学关于收集、保存、使用毕业设计（论文）的规定，即：按照学校要求提交毕业设计（论文）的印刷本和电子版本；学校有权保存毕业设计（论文）的印刷本和电子版，并提供目录检索与阅览服务；学校可以采用影印、缩印、数字化或其它复制手段保存论文；在不以赢利为目的前提下，学校可以公布论文的部分或全部内容。 作者签名：日期：
学位论文原创性声明 本人郑重声明：所呈交的论文是本人在导师的指导下独立进行研究所取得的研究成果。除了文中特别加以标注引用的内容外，本论文不包含任何其他个人或集体已经发表或撰写的成果作品。对本文的研究做出重要贡献的个人和集体，均已在文中以明确方式标明。本人完全意识到本声明的法律后果由本人承担。 作者签名：日期：年月日 学位论文版权使用授权书 本学位论文作者完全了解学校有关保留、使用学位论文的规定，同意学校保留并向国家有关部门或机构送交论文的复印件和电子版，允许论文被查阅和借阅。本人授权大学可以将本学位论文的全部或部分内容编入有关数据库进行检索，可以采用影印、缩印或扫描等复制手段保存和汇编本学位论文。 涉密论文按学校规定处理。 者签名：日期：年月日 师签名：日期：年月日
桥梁结构形式和受力特点 摘要：桥梁跨过河流，跨过峡谷，让交通变得便利，让城市与城市之间的距离变短，从古代的石拱桥到今天的悬索桥，斜拉桥等，桥梁的结构发生了怎样的变化，有些怎样的特点。 关键词：桥梁结构受力特点 1. 梁式桥包括简支板梁桥、悬臂梁桥、连续梁桥其中简支板梁桥跨越能力最小,一般一跨在8-20m.连续梁桥国内最大跨径在200m以下,国外已达240m。 2．拱桥在竖向荷载作用下，两端支承处产生竖向反力和水平推力,正是水平推力大大减小了跨中弯矩,使跨越能力增大.理论推算,混凝土拱极限跨度在500m左右,钢拱可达1200m.亦正是这个推力,修建拱桥时需要良好的地质条件。 3.刚架桥有T形刚架桥和连续刚构桥,T形刚架桥主要缺点是桥面伸缩缝较多,不利于高速行车.连续刚构主梁连续无缝,行车平顺.施工时无体系转换.跨径我国最大已达270m(虎门大桥辅航道桥)。 4.缆索承重桥(斜拉桥和悬索桥)是建造跨度非常大的桥梁最好的设计.道路或铁路桥面靠钢缆吊在半空，缆索悬挂在桥塔之间。斜拉桥已建成的主跨可达890m,悬索桥可达1991m。 5.组合体系桥有梁拱组合体系,如系杆拱、桁架拱、多跨拱梁结构等.梁刚架组合体系,如T形刚构桥等。 6.桁梁式桥：有坚固的横梁，横梁的每一端都有支撑。最早的桥梁就是根据这种构想建成的。他们不过是横跨在河流两岸之间的树干或石块。现代的桁梁式桥，通常是以钢铁或混凝土制成的长型中空桁架为横梁。这使桥梁轻而坚固。利用这种方法建造的桥梁叫做箱式梁桥。 7.悬臂桥：桥身分成长而坚固的数段，类似桁梁式桥，不过每段都在中间而非两端支承。 拱桥：借拱形的桥身向桥两端的地面推压而承受主跨度的应力。现代的拱桥通常采用轻巧、开敞式的结构。 8.吊桥：是建造跨度非常大的桥梁最好的设计。道路或铁路桥面靠钢缆吊在半空，钢缆牢牢地悬挂在桥塔之间。较古老的吊桥有的使用铁链，有的甚至使用绳索而不是用钢缆。 9.拉索桥：有系到桥柱的钢缆。钢缆支撑桥面的重量，并将重量转移到桥柱上，使桥柱承受巨大的压力。 班级：2011级2班姓名：夏一
先简支后结构连续梁桥的受力分析与施工技术 先简支后结构连续梁桥的受力分析与施工技术 随着国家队高速公路的投入加大，高速公路的发展取得了很大的成绩。公路桥梁的构造也得到了长足的发展，同时对高速公路的行车舒适性也提出了更高的要求。高速公路桥梁逐渐由广泛使用的简支梁桥更多的向先简支后结构连续的方向 论文格式论文范文毕业论文 【摘要】随着国家队高速公路的投入加大，高速公路的发展取得了很大的成绩。公路桥梁的构造也得到了长足的发展，同时对高速公路的行车舒适性也提出了更高的要求。高速公路桥梁逐渐由广泛使用的简支梁桥更多的向先简支后结构连续的方向发展，其结构特性在有效避免了简支梁桥与连续梁桥的缺点的同时又兼顾了二者的优点，很快在桥梁中成为广泛使用的结构形式。 【关键词】 先简支后结构连续梁的受力特征；施工工艺过程；质量控制引言目前在国内高速公路桥梁中普遍使用装配式预应力钢筋混凝土“T”（箱）型板梁。简支梁桥的优点在于结构简单，属于静定结构，且造价相对较低，施工简单，工期相对较短。在正常条件使用情况下，桥梁不会有刚体位移，并且梁体一端可以自由伸缩，不产生多余的内力。但缺点是由于其自身结构，抗震能力和外力抵抗能力较弱，梁体自身变形大，存在落梁的危险，尤其是在跟高墩组合使用的情况下安全储备较低。对于大跨径的连续梁桥而言，目前主要采用支架法、挂篮悬臂对称浇筑法和拼装法施工，虽然改良了梁体自身受力，克服了简支梁桥的一些缺点，但其施工过程复杂繁琐，费时费工，成本大，一般在遇到特殊地形和跨越长距离时使用。先简支后结构连续梁因其受力和施工工艺相对简单克服了以上两者的问题而得到大范围的实 际应用。 1 先简支后结构连续梁的受力特点分析 （2）在结构使用过程中，混凝土自身的收缩徐变，负弯矩预应力的布置同时也影响梁体的受力变化。 1）混凝土收缩徐变在混凝土强度达到设计要求后长时间存在并
各类桥型结构特点描述 一、简支梁 简支梁桥由一根两端分别支撑在一个活动支座和一个铰支座上的梁作为主要承重结构的梁桥。属于静定结构。是梁式桥中应用最早、使用最广泛的一种桥形。其构造简单，架设方便，结构内力不受地基变形，温度改变的影响。 受力特点——受力简单，梁中只要正弯矩，以主梁受弯承担使用荷载；体系温变、混凝土收缩徐变、张拉预应力等均不会在梁中产生附加内力。 构造特点——构造简单，适用范围广，不受地质条件限制。 其它特点——施工简单，便于装配，易于标准化。 整跨梁分为：整孔式及分片式（装配式）。 整孔式：结构合理，横向刚度大，稳定性能好，但受运梁整孔式及架梁设备的起吊能力限制，适合于就地灌注。 分片式（装配式）：构造简单、制作方便、单片自重小，易于标准化设计，有利于工厂预制、现场装配。
二、连续梁 连续梁桥是两跨或两跨以上连续的梁桥，属于超静定体系。连续梁在恒活载作用下，产生的支点负弯矩对跨中正弯矩有卸载的作用，使内力状态比较均匀合理，因而梁高可以减小，由此可以增大桥下净空，节省材料，且刚度大，整体性好，承载能力大，安全度大，桥面伸缩缝少，并且因为跨中截面的弯矩减小，使得桥跨可以增大。 连续梁桥是中等跨径桥梁中常用的一种桥梁结构，预应力混凝土连续梁桥是其主要结构形式，它具有接缝少、刚度好、行车平顺舒适等优点，在30-120m跨度内常是桥型方案比选的优胜者。 主梁是连续支承在几个桥墩上。在荷载作用时，主梁的不同截面上有的有正弯矩，有的有负弯矩，而弯矩的绝对值均较同跨径桥的简支梁小。这样，可节省主梁材料用量。连续梁桥通常是将3～5孔做成一联，在一联内没有桥面接缝，行车较为顺适。连续梁桥施工时，可以先将主梁逐孔架设成简支梁然后互相连接成为连续梁，或者从墩台上逐段悬伸加长最后连接成为连续梁。连续梁桥主梁内有正弯矩和负弯矩，构造比较复杂。此外，连续梁桥的主梁是超静定结构，墩台的不均匀沉降会引起梁体各孔内力发生变化。因此，连续梁一般用于地基条件较好、跨径较大的桥梁上。 连续梁桥在结构重力和汽车荷载等恒、活载作用下，主梁受弯，跨中截面承受正弯矩，中间支点截面承受负弯矩，通常支点截面负弯矩比跨中截面正弯矩大。作为超静定结构，温度变化、混凝土收缩徐变、基础变位以及预加力等会使桥梁结构产生次内力。
目录 摘要 (2) 前言 (5) 第一章桥型方案比选 (6) 1.1 概述 (6) 1.2 主要技术指标 (6) 1.3 桥型方案比较 (6) 第二章设计资料和结构尺寸 (9) 2.1 设计资料 (9) 1.中华人民国交通部部标准：《公路工程技术标准》 (JTG B01-2003 ) (10) 7. 玲森：《桥梁工程》，人民交通，1985 (10) 9. 公路桥涵设计手册：《基本资料》，人民交通，1991 (10) 2.2 结构尺寸 (10) 2.3、毛截面几何特性 (11) 第三章力计算 (12) 3.1 恒载作用力计算 (12) 3.2 活载作用力计算 (13) 第四章预应力钢筋设计 (22) 4.1 预应力钢筋数量的确定及布置 (22) 4.2 换算截面几何特性计算 (23) 4.3 预应力损失计算 (24) 第五章截面强度与应力计算 (28) 5.1、按极限状态承载能力的计算 (28) 5.2、正常使用极限状态计算 (29) 5.3、持久状况应力验算 (35) 5.4、短暂状态应力验算 (38) 第六章墩柱桩设计资料 (40) 8). 玲森：《桥梁工程》，人民交通，1985 (41) 10) 公路桥涵设计手册：《桥梁附属构造与支座》，人民交通，1991 (41) 12). 公路桥涵设计手册：《基本资料》，人民交通，1991 (41) 第七章盖梁计算 7.1 荷载计算 (41) 7.2 力计算 (51) 7.3 截面配筋设计及承载力校核 (54) 第八章桥墩墩柱计算 (58) 8.1 荷载计算 (58) 8.2 截面配筋计算及应力验算 (60) 第九章钻孔灌注桩计算 (63) 9.1 荷载计算 (63) 9.2 桩长计算 (65) 9.3 桩的力计算( m 法) (66) 9.4 桩身截面配筋与强度验算 (69) 9.5 墩顶纵向水平位移验算 (71) 第十章埋置式桥台计算 (73)
连续梁桥与简支梁桥相关概念 以受弯为主的主梁作为主要承重构件的桥梁。主梁可以是实腹梁或者是桁架梁（空腹梁）。 实腹梁外形简单，制作、安装、维修都较方便，因此广泛用于中、小跨径桥梁。但实腹梁在材料利用上不够经济。桁架梁中组成桁架的各杆件基本只承受轴向力，可以较好地利用杆件材料强度，但桁架梁的构造复杂、制造费工，多用于较大跨径桥梁。桁架梁一般用钢材制作，也可用预应力混凝土或钢筋混凝土制作，但用的较少。过去也曾用木材制作桁架梁，因耐久性差，现很少使用。实腹梁主要用钢筋混凝土、预应力混凝土制作,也可以用钢材做成钢钣梁或钢箱梁.实腹梁桥的最早形式是用原木做成的木梁桥和用石材做成的石板桥。由于天然材料本身的尺寸、性能、资源等原因，木桥现在已基本上不采用，石板桥也只用作小跨人行桥。 根据实腹梁的截面形式可分为板梁、□形梁、T形梁或箱形梁等按照主梁的静力 图式，梁桥又可分为简支梁桥、连续梁桥和悬臂梁桥。 连续梁桥：continuous beam bridge 两跨或两跨以上连续的梁桥，属于超静定体系。连续梁在恒活载作用下，产生的支点负弯矩对跨中正弯矩有卸载的作用，使内力状态比较均匀合理，因而梁高可以减小，节省材料，且刚度大，整体性好，超载能力大，安全度大，桥面伸缩缝少。
连续梁桥是中等跨径桥梁中常用的一种桥梁结构，预应力混凝土连续梁桥是其主要结构形式，它具有接缝少、刚度好、行车平顺舒适等优点，在30-120m跨度内常是桥型方案比选的优胜者。而横张预应力混凝土技术在T型梁、箱型梁、空心板桥三座常规跨径简支梁桥中的应用，取得了明显的技术经济效益。为拓宽横张预应力技术的应用范围，将其应用到更大跨度的连续梁桥中就显得尤为必要了。 主梁是连续支承在几个桥墩上。在荷载作用时，主梁的不同截面上有的有正弯矩，有的有负弯矩，而弯矩的绝对值均较同跨径桥的简支梁小。这样，可节省主梁材料用量。连续梁桥通常是将3～5孔做成一联，在一联内没有桥面接缝，行车较为顺适。连续梁桥施工时，可以先将主梁逐孔架设成简支梁然后互相连接成为连续梁。或者从墩台上逐段悬伸加长最后连接成为连续梁。近一、二十年，在架设预应力混凝土连续梁时，成功地采用了顶推法施工，即在桥梁一端（或两端）路堤上逐段连续制作梁体逐段顶向桥孔，使施工较为方便。连续梁桥主梁内有正弯矩和负弯矩，构造比较复杂。此外，连续梁桥的主梁是超静定结构，墩台的不均匀沉降会引起梁体各孔内力发生变化。因此，连续梁一般用于地基条件较好、跨径较大的桥梁上。1966年建成的美国亚斯托利亚桥，是目前跨径最大的钢桁架连续梁桥，它的跨径为376米。
摘要 目前，为适应我国经济的发展，预应力混凝土被更广泛的应用，以此缓解交通给人们生产生活带来的不便。根据安全、适用、经济、美观的桥梁设计原则，并在施工、造价等方面对装配式预应力混凝土简支T梁桥、预应力混凝土空心板连续梁桥及装配式箱型梁桥三种梁桥形式进行了比选，从而确定了预应力混凝土简支T梁桥为设计方案。在本次梁桥方案设计中，着重对预应力混凝土简支T梁桥资料设计、构造的布置、方案绘图、结构计算进行了全面的介绍。结构计算包括对横截面主要尺寸的拟定、可变作用效应计算、预应力损失值估算、持久状况承载能力极限状态承载力验算、主梁变形计算还有行车板道的计算。本设计依据当地环境的影响、人们的需求，道路的建设等方面的综合考虑，进行了大桥的总体布局及桥梁的设计与计算，而预应力混凝土简支T梁桥恰好的具备了适用性强，就地取材，耐久性好，美观的各种优点。桥梁是城市道路的重要组成部分，对当地政治、经济、文化、国防等意义重大，加上其施工充分技术的先进性，预应力混凝土简支T梁桥将给城市增色不少。而今，又由于材料性能的不断改进，设计理论革新创造，施工工艺日趋完善，使得预应力混凝土简支T梁桥地位日益重要，本设计根据各方面条件，确定桥型为预应力混凝土T型梁桥。 关键词：预应力混凝土; T型梁桥; 结构计算；设计方案
Abstract At present, in order to adapt to the economic development of China, the prestressed concrete is more widely used, in order to ease traffic production and living of inconvenience to the people. According to the safe, applicable, economic, beautiful bridge design principles, and in such aspects as construction, the construction cost of prefabricated prestressed concrete simply supported T beam bridge, prestressed concrete hollow slab continuous girder bridge and prefabricated box girder bridge three bridge form has carried on the comparison, thus determine the prestressed concrete simply supported T beam bridge design. In the bridge design, design of prestressed concrete simply supported T beam bridge data, structure layout, plan drawing, structural calculation has carried on the comprehensive introduction. Structural calculation including the main dimensions of cross-section, variable effect calculation, loss of prestress value estimation and lasting condition bearing capacity limit state of bearing capacity calculation, calculation and driving plate girder deformation calculation. This design according to the local environment, people's demand, the influence of road construction and other aspects of the comprehensive consideration, the bridge of the overall layout and the design and calculation of the bridge, and prestressed concrete simply supported T beam bridge just have strong applicability, local materials, good durability, various advantages, beautiful. Bridge is an important part of city road, to the local political, economic, cultural, national defense and so on is of great significance, and its construction technology of advanced fully, prestressed concrete simply supported T beam bridge will give city graces many. Now, due to the constant improvement of the material performance, innovation creates design theory, construction technology is increasingly perfect, make prestressed concrete simply supported T beam bridge position is becoming more and more important. Key words: prestressed concrete; T girder bridge; structural calculation; design scheme
40m预应力混凝土简支T形梁桥毕业设计 中国矿业大学2008届本科生毕业设计 预应力混凝土简支T形梁桥（夹片锚具） 一设计资料及构造布置 1．桥梁跨径及桥宽 标准跨径：40m（墩中心距离） 主梁全长：39.98m 计算跨径：39.00m 桥面净空：净9+2m=11m 2．设计荷载 公路—?级，人群荷载3.0KN/m2，每侧人行栏，防撞栏重力的作用力分别为1.52KN/m和 4.99KN/m 3.材料及工艺 混凝土：主梁采用C50，栏杆及桥面铺装用C30。 预应力钢筋采用《公路钢筋混凝土及预应力混凝土桥涵设计规范》（JTG D62—2004）的?15.2钢绞线，每束六根，全梁配七束，fpk=1860Mpa。 普通钢筋直径大于和等于12mm的采用HRB335钢筋，直径小于12mm 的均用R235钢筋。按后张法施工工艺要求制作主梁，采用内径70mm，外径77mm的预埋波纹管和夹片锚具。 4.设计依据
（1）交通部颁《公路工程技术标准》（JTG B01—2003），简称《标准》（2）交通部颁《公路桥涵设计通用规范》(JTG D60--2004),简称《桥规》 (3)交通部颁《公路钢筋混凝土及预应力混凝土桥涵设计规范》(JTG B62—2004) (4)基本计算数据见表一 (二)横截面布置 1.主梁间距与主梁片数 主梁间距通常应随梁高与跨径的增大而加宽为经济,同时加宽翼板对 提高主梁截面效率指标?很有效,故在许可条件下应适当加宽T梁翼板.本桥主梁翼板宽度为2750mm,由于宽度较大,为保证桥梁的整体受力性能,桥面板采用现浇混凝土刚性接头,因此主梁的工作截面有两种:预施应力,运输, 吊装阶段的小截面(bi?1700mm)和运营阶段的大截面 (bi?2750mm).净-9+2m的桥宽采用四片主梁,如图一所示. 中国矿业大学2008届本科生毕业设计 注：本示例考虑混凝土强度达到C45时开始张拉预应力钢束。fck和ftk分别表示钢束张拉时混凝土的抗压，抗拉标准强度，则：fck=29.6MPa，ftk=2.51MPa。 中国矿业大学2008届本科生毕业设计 2．主梁跨中截面尺寸拟订 （1）预应力混凝土简支梁桥的主梁高度与其跨径之比通常在 1/15~1/25，标准设计中高跨比约在1/18~1/19。当建筑高度不受限制时，增大梁高往往是较经济的方案，因为增大梁高可以节省预应力钢束用量，
梁式桥 以受弯为主的主梁作为主要承重构件的桥梁。主梁可以是实腹梁或者是桁架梁（空腹梁）。 实腹梁外形简单，制作、安装、维修都较方便，因此广泛用于中、小跨径桥梁。但实腹梁在材料利用上不够经济。桁架梁中组成桁架的各杆件基本只承受轴向力，可以较好地利用杆件材料强度，但桁架梁的构造复杂、制造费工，多用于较大跨径桥梁。桁架梁一般用钢材制作，也可用预应力混凝土或钢筋混凝土制作，但用的较少。过去也曾用木材制作桁架梁，因耐久性差，现很少使用。实腹梁主要用钢筋混凝土、预应力混凝土制作,也可以用钢材做成钢钣梁或钢箱梁.实腹梁桥的最早形式是用原木做成的木梁桥和用石材做成的石板桥。由于天然材料本身的尺寸、性能、资源等原因，木桥现在已基本上不采用，石板桥也只用作小跨人行桥。 根据实腹梁的截面形式可分为板梁、□形梁、T形梁或箱形梁等按照主梁的静力图式，梁桥又可分为简支梁桥、连续梁桥和悬臂梁桥。 连续梁桥：continuous beam bridge 两跨或两跨以上连续的梁桥，属于超静定体系。连续梁在恒活载作用下，产生的支点负弯矩对跨中正弯矩有卸载的作用，使内力状态比较均匀合理，因而梁高可以减小，节省材料，且刚度大，整体性好，超载能力大，安全度大，桥面伸缩缝少。 连续梁桥是中等跨径桥梁中常用的一种桥梁结构，预应力混凝土连续梁桥是其主要结构形式，它具有接缝少、刚度好、行车平顺舒适等优点，在30-120m跨度内常是桥型方案比选的优胜者。而横张预应力混凝土技术在T型梁、箱型梁、空心板桥三座常规跨径简支梁桥中的应用，取得了明显的技术经济效益。为拓宽横张预应力技术的应用范围，将其应用到更大跨度的连续梁桥中就显得尤为必要了。 主梁是连续支承在几个桥墩上。在荷载作用时，主梁的不同截面上有的有正弯矩，有的有负弯矩，而弯矩的绝对值均较同跨径桥的简支梁小。这样，可节省主梁材料用量。连续梁桥通常是将3～5孔做成一联，在一联内没有桥面接缝，行车较为顺适。连续梁桥施工时，可以先将主梁逐孔架设成简支梁然后互相连接成为连续梁。或者从墩台上逐段悬伸加长最后连接成为连续梁。近一、二十年，在架设预应力混凝土连续梁时，成功地采用了顶推法施工，即在桥梁一端（或两端）路堤上逐段连续制作梁体逐段顶向桥孔，使施工较为方便。连续梁桥主梁内有正弯矩和负弯矩，构造比较复杂。此外，连续梁桥的主梁是超静定结构，墩台的不均匀沉降会引起梁体各孔内力发生变化。因此，连续梁一般用于地基条件较好、跨径较大的桥梁上。1966年建成的美国亚斯托利亚桥，是目前跨径最大的钢桁架连续梁桥，它的跨径为376米。 简支梁桥:simple-supported beam bridge 由一根两端分别支撑在一个活动支座和一个铰支座上的梁作为主要承重结构的梁桥。属于静定结构。是梁式桥中应用最早、使用最广泛的一种桥形。其构造简单，架设方便，结构内力不受地基变形，温度改变的影响。
