通风与空调分部验收报验申请表

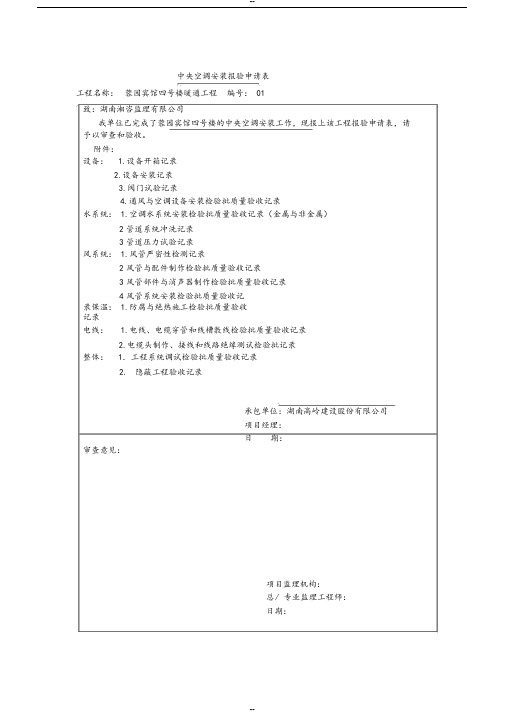

分部（子分部）工程报验申请表
一、填写说明
1、表的上半部分由施工单位填写，承包单位盖章，项目经理本人签字。
2、表的下半部分由项目监理机构填写，总监理工程师根据验收实际情况，填写审查意见，并本人签字或盖执业印章。
二、验收程序：
施工单位自检合格，填写报验申请及附件，施工单位签认，向项目监理机构报验，总监理工程师组织专业监理工程师审核工程报验资料合格，由总监理工程师组织施工项目经理和有关勘察、设计单位项目负责人等验收合格，总监理工程师签署报验申请及附件。
勘察单位可只参加地基基础分部工程验收，设计单位可只参加地基基础、主体结构及重要安装分部工程验收。
三、质量合格标准：
1、分部（子分部）工程所含的分项工程的质量均应验收合格。
2、质量控制资料应完整。
3、有关安全和功能的检测资料应完整。
4、主要功能项目的抽查结果应符合相关专业质量验收规范规定。
5、观感质量验收应符合要求。
四、问题处理
1、没有进行工程报验或报验资料不符合要求的分项工程，不得进行工程实体验收。必须保证工程内业与工程实体同步，工程资料内容真实、完整、签认手续齐全；
2、工程实体中不合格项，应通知施工单位限期整改，直至合格。
3、验收中的问题，处理方式、整改要求、整改时间和方法以及复验结论，记录到《监理日记》，便于以后查阅。
五、验收单位签字认可：按表列参与工程建设责任单位的有关人员应亲自签名，不准代签，以示负责，以便追查质量责任。
5.1通风与空调工程识图 根据国家《暖通空调制图标准》（GB/T50114—2000）的有关容，对与通风空调施工图相关的一些规定进行阐述。 图线、比例、水气管道及其阀门的常用图例与采暖工程相同，本节介绍风道和通风空调设备图例。 (1)风道 风道代号常按表5.1表示。对于自定义风道在相应图面中另行说明。 风道、阀门及附件常用图例见表5.2。 表5.1 风道代号 (2)通风空调设备 通风空调设备常用图例见表5.3 。 通风与空调施工图包括图纸目录、选用图集（纸）目录、设计施工说明、图例、设备及主要材料表、总图、工艺图、系统图、平面图、剖面图、详图等。 (1)设计施工说明 通风与空调施工图的设计说明容有建筑概况、设计标准、系统及其设备安装要求、空调水系统、防排烟系统、空调冷冻机房等。
①建筑概况介绍建筑物的面积、空调面积、高度和使用功能，对空调工程的要求。 ②设计标准室外气象参数，夏季和冬季的温湿度及风速。 室设计标准，即各空调房间夏季和冬季的设计温度、湿度、新风量要求及噪音标准等。 ③空调系统及其设备对整栋建筑的空调方式和各空调房间所采用的空调设备进行简要说明。对空调装置提出安装要求。 ④空调水系统系统类型、所选管材和保温材料的安装要求，系统防腐、试压和排污要求。 ⑤防排烟系统机械送风、机械排风或排烟的设计要求和标准。 ⑥空调冷冻机房冷冻机组、水泵等设备的规格型号、性能和台数，它们的安装要求。 (2)平面图和剖面图 平面图表示各层和各房间的通风（包括防排烟）与空调系统的风道、水管、阀门、风口和设备的布置情况，并确定它们的平面位置。包括风、水系统平面图，空调机房平面图，制冷机房平面图等。 剖面图主要表示设备和管道的高度变化情况，并确定设备和管道的标高、距地面的高度、管道和设备相互的垂直间距。 (3)风管系统图 表示风管系统在空间位置上的情况，并反映干管、支管、风口、阀门、风机等的位置关系，还标有风管尺寸、标高。与平面图结合可说明系统全貌。 (4)工艺图（原理图） 一般反映空调制冷站制冷原理和冷冻水、冷却水的工艺流程，使施工人员
隐蔽工程验收报验申请表 工程名称：福建地矿科技综合楼编号：墙柱电气-004 致：福建海川工程监理有限公司(监理单位） 我单位已完成了二层剪力墙及柱上电气导管预埋（强电）工作，现报上该工程报验申请表，请予以审查和验收。 附件：1、隐蔽验收记录 2、电线导管、电缆导管和线槽敷设工程检验批质量验收记录 承包单位（章） 项目经理 日期年月日审查意见： 项目监理机构 总/专业监理工程师 日期年月日
电线导管、电缆导管和线槽敷设工程检验批质量验收记录表 GB50303—2002（1）室内060304□□ 060405□□ 060502□0□4 060605□□单位（子单位）工程名称福建地矿科技综合楼 分部（子分部）工程名称建筑电气验收部位二层柱墙施工单位福建地矿建设集团公司项目经理陈斌 分包单位∕分包项目经理∕ 施工执行标准名称及编号《建筑电气工程施工工艺标准》ZJQ00—SG—006—2003 施工质量验收规范的规定施工单位检查评定记录监理（建设）单位验收记录 主控项目1 金属导管、金属线槽的接地或接零第14.1.1条√ 2 金属导管的连接第14.1.2条√ 3 防爆导管的连接第14.1.3条／ 4 绝缘导管在砌体剔槽的埋设第14.1.4条／ 一般项目 1 电缆导管的弯曲半径第14.2.3条／ 2 金属导管的防腐第14.2.4条.√ 3 柜、台、箱、盘内导管管口高度第14.2.5条／ 4 暗配导管的埋设深度，明配导管的固定第14.2.6条√ 5 线槽固定及外观检查第14.2.7条／ 6 防爆导管的连接、接地、固定和防腐第14.2.8条／ 7 绝缘导管的连接和保护第14.2.9条／ 8 柔性导管的长度、连接和接地第14.2.10条／ 9 导管和线槽在建筑物变形缝处的处理第14.2.11条／ 施工单位检查评定结果 专业工长（施工员）施工班组长 主控项目全部合格，一般项目满足规范规定要求。 项目专业质量检查员：年月日 监理（建设）单位验收结论 专业监理工程师： （建设单位项目专业技术负责人）年月日

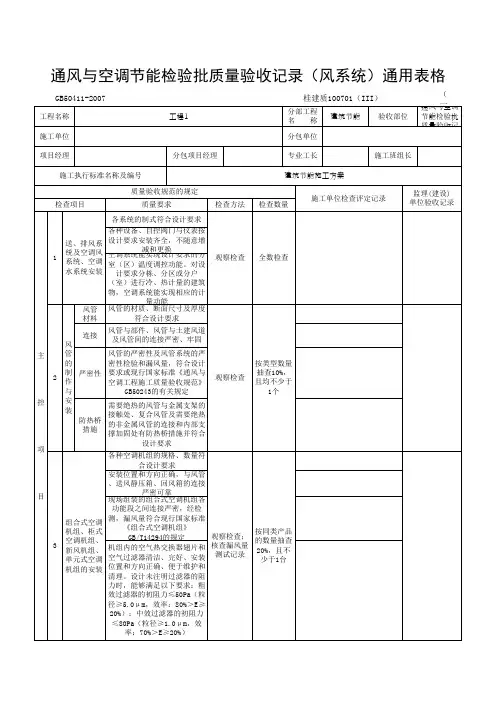

通风空调工程验收 通风空调 评定标准与评定等级: 1.中央空调的工程质量检验评定标准 1.1中央空调的工程质量评定应遵循国家的有关标准执行。这些标准有: (1)《建筑安装工程质量检验评定统一标准》GB50300-2013 (2)《建筑给水排水及采暖工程施工质量验收规范》GB50242 (3)《通风与空调工程施工质量验收规范》GB50243 1.2工程质量检查的依据有: (1)《建筑给排水及采暖工程施工质量验收规范》GB50242。 (2)《通风与空调工程施工质量验收规范》GB50243。
(3)工程设计图纸及设计文件、设计变更通知单、工程会议纪要及工程洽商。 (4)国家及地方有关的施工规范、规程、工艺标准。 (5)企业标准、工法、施工方案、技术交底等。 2.质量评定等级 2.1单位工程质量等级 (1)符合以下标准的单位工程为“合格”: a.所含分部工程的质量应全部“合格”。 b.质量保证资料应基本齐全。 c.观感质量的评定得分率应达到70%及其以上。 (2)符合以下标准的单位工程为“优良”:
a.所含分部工程的质量应全部合格，其中有50%及以上优良。 b.质量保证资料应基本齐全。 c.观感质量的评定得分率应达到85%及其以上。 2.2分部工程质量等级 (1)合格:所含分项工程的质量全部合格。 (2)优良:所含分项工程的质量全部合格，其中有50%及以上为优良。 2..3分项工程质量等级 (1)合格 a.保证项目必须符合相应质量检验评定标准的规定。 b.基本项目抽查处/件应符合相应质量检验评定的合格规定。 c.允许偏差项目抽检的点数中，有80%及其以上的实测值应在相
施工图的组成: 1.设计和施工说明 1）通风与空调工程风管材料 2）风管保温材料及厚度，保温做法 3）风管施工的质量要求 4）风管穿越机房，楼板，防火墙，沉降缝，变形缝等处的做法 5）空调水管的管材，连接方式，冲洗，防腐，保温的要求 6）空调机组，新风机组，热交换器，风机盘管，等设备安装要求 7）其他未说明部分《通风与空调工程施工质量验收规范》-GB50243-2002 《机械设备工程施工及验收规范》—JGJ71-1990 《建筑设备施工安装图集》–91SB6 国家标准，行业标准 2设备材料明细表 3平面图 4剖面图 5系统轴测图 6详图 1）加工制作和安装的节点图 2）大样图 3）标准图 二：图样的画法 1投影原理：
2图线 通风空调施工图中所采用的各种线性应符合《暖通空调制图标准》GB/T50106-2001 3比例
4风道的代号 5系统代号 6管道标注 标高： 1）矩形风管标高未说明时，表示管底标高
2）平面图中，无坡度要球的管道标高，可标注在管道截面尺寸后面的括号里eg.DN15(底2.4)---400*800（顶3.6） 管径 圆形风管 矩形风管： 7图例 《暖通空调制图标准》—GB/T50114-2001 道阀门及附件图例 备图例 控装置及仪表图例
暖工程： ：施工图的组成 1.设计和施工说明 1）采暖热媒（用热水采暖还是蒸汽采暖） 2）采暖的管材及种类 3）防腐，保温的做法 4）散热器的种类内内，形式及安装要求 5）阀门的种类 6）系统形式 7）水压试验要求 8）有关标准图号 9）其他说明的情况 《建筑给水排水及采暖工程施工质量验收规范》
（建筑工程质量）通风与空调工程施工质量验收规范
中华人民共和国国家标准 通风与空调工程施工质量验收规范Code of acceptance for construction quality of Ventilation and air conditioning works GB50243-2002 主编部门：中华人民共和国建设部 批准部门：中华人民共和国建设部 施行日期：2002年4月1日 1 总则 1．0．1 为了加强建筑工程质量管理，统一通风与空调工程施工质量的验收，保证工程质量，制定本规范． 1．0．2 本规范适用于建筑工程通风与空调工程施工质量的验收。 1．0．3 本规范应与现行国家标准建筑工程施工质量验收统一标准）GB 50300—2001配套使用。 1．0．4通风与空间工程施工中采用的工程技术文件、承包合同文件对施工质量的要求不也低于本规范的规定． 1．0．5通风与空调工程施工质且的验收除应执行本规范的规定外，尚应符合国家现行有关标准规范的规定． 2 术语 2．0．l 风管air duct 采用金属、非金属薄板或其他材料制作而成，用于空气流通的管道。 2．0．2 风道air channel 采用混凝土、砖等建筑材料砌筑而成，用于空气流通的通道． 2．0．3 通风工程ventilation worb 送风、排风、除尘、气力输送以及防燃烟系统工程的统称． 2．0．4 空调工程air conditioning works 空气调节、空气净化与洁净室空调系统的总称． 2．0.5 风管配件duct fittings 风管系统中的弯管、三通、四通、各类变径及异形管、导流叶片和法兰等。2．0．6 风管部件duct accessory 通风、空调风管系统中的各类风口、阀门、排气罩、风帽、检查门和测定孔等．2．0．7 咬口seam 金用薄板边缘弯曲成一定形状，用于相互固定连接的构造．
第10章通风与空调工程 10.1通风管道制作 10.1.1风管板材选用不符合要求 1.现象 风管板材厚度、表面平整度、外形尺寸等不符合要求，板材有锈斑。 2.原因分析 选用板材时不按设计要求和施工规范进行。 3.防治措施 (1)应按设计要求根据不同的风管管径选用板材厚度。 (2)所使用的风管板材必须具有合格证明书或质量鉴定文件。 (3)当选用的风管板材在设计图纸上未标明时，应按照施工规范实施。 10.1.2风管咬口制作不平整 1.现象 风管咬口拼接不平整，咬口缝不紧密。 2.原因分析 风管板材下料找方直角不准确，咬口宽度受力不均匀，风管制作
工作平台不平整，风管咬口线出现弯曲、裂纹。 3.防治措施 (1)风管板材下料应经过校正后进行。 (2)明确各边的咬口形式，咬口线应平直整齐，工作平台平整、牢固，便于操作。 (3)采用机械咬口加工风管板材的品种和厚度应符合使用要求。 10.1.3圆风管不同心，管径变小 1.现象 风管不垂直，两端口平面不平行，管径变小。 2.原因分析 制作同径圆风管时下料找方直角不准确，制作异径圆风管时，两端口周长采用划线法，直径变小，其咬口宽度不相等。 3.防治措施 (1)下料时应用经过校正的方尺找方。 (2)圆风管周长应用计算求出，其计算公式为：圆周长＝π×直径＋咬口留量。 (3)应严格保证咬口宽度一致。 10.1.4矩形风管对角线不相等 1.现象 风管表面不平，两相邻表面互不垂直，两相对表面互不平行，两端口平面不平行。 2.原因分析
下料找方不准确，风管两相对面的长度及宽度不相等；咬口受力不均匀。 3.防治措施 (1)板材找方划线后，须核查每片长度、宽度及对角线的尺寸，对超过偏差范围的尺寸应以更正。 (2)下料后，风管相对面的两片材料，其尺寸必须校对准确。 (3)操作咬口时，应保证宽度一致，闭合咬口时可先固定两端及中心部位，然后均匀闭合咬口。 (4)用法兰与风管翻边宽度来调整风管两端口平行度及垂直度。 10.1.5风管总管与支管连接质量差 1.现象 风管总管与支管随意连接，易漏风。 2.原因分析 相接之前，未在总管上划线就开孔，支管端口不平整，咬口不严。 3.防治措施 (1)首先在总管上准确划线开孔。 (2)支管一端口伸入总管开孔处应垂直。 (3)相接时，咬口翻边宽度应相等，咬口受力均匀。 10.1.6无法兰风管连接不严密 1.现象 风管接口松动、漏风，风管之间中心偏移。 2.原因分析
表B.0.7 储罐防腐工程报审、报验表 工程名称：东莞三江港口储罐有限公司1500m3储罐T-207内防腐工程编号:T207内防腐致：东莞三江港口储罐有限公司 我单位已完成 1500m3储罐T-207内表面喷砂除锈、喷涂底漆、喷涂面漆防腐工作，经自检合格，请予以审查或验收。 附：□隐蔽工程记录（喷砂除锈） □隐蔽工程记录（喷涂底漆） □隐蔽工程记录（喷涂面漆） □防腐工程质量验收记录 施工单位（盖章） 项目经理（签字） 年月日审查或验收意见： 建设单位（盖章） 业主代表（签字） 年月日
SH/T 3503-J116 防腐工程质量验收记录工程名称：东莞三江港口储罐有限公司1500m3储罐T-207内防腐工程 单元名称：1500m3储罐T-207内防腐 防腐前表面状态Sa 2.5 环境温度25 ℃环境相对湿度 73 % 防腐部位 1500m3储罐T-207内防腐（储罐内表面） 罐顶、罐顶筋板、包边角钢、储罐罐壁、罐底板、储罐排污孔、人孔等 防腐层结构及要求 表面处理：喷砂除锈，除锈等级为Sa2.5级；除锈后表面无可见的油脂、污垢，氧化皮、铁锈和油漆涂层等附着物，除锈后表面具有均匀的金属光泽，符合规范及设计要求。 防腐施工：喷涂850环氧酚醛储罐底漆1道，干膜厚度≥125um,符合规范及设计要求； 喷涂850环氧酚醛储罐面漆1道，干膜厚度≥125um,油漆涂层干膜总厚度≥ 250um,符合规范及设计要求。 检查项目与要求检查结果 原材料符合设计要求及有关规范规定，具有出厂质量合格证明文件合格 基层表面处理方法正确，处理结果符合设计等级要求合格 防腐层材料的配比、试验符合有关规范规定合格 防腐底层材料使用正确，层数、厚度符合规范规定及设计要求合格 防腐面层材料使用正确，层数、厚度符合规范规定及设计要求合格部位材料名称牌号生产厂家设计厚度实测平均厚度 储罐内壁喷涂底漆一遍850环氧酚醛储罐漆-白色 国际 油漆 阿克苏诺贝尔防护 涂料（苏州）有限 公司 125um 144um 储罐内壁 喷涂面漆一遍 850环氧酚醛储罐漆-白色125um 146um 验收结论：符合规范及设计要求，验收合格 建设单位监理单位施工单位 现场代表： 日期：年月日专业工程师： 日期：年月日 专业工程师： 质量检查员： 施工班组长： 日期：年月日
工程名称：裕龙花园2期消防系统安装工程编号：00致：广东中火炬监理咨询有限公司（监理单位） 我单位已完成了4#1层电线管的预埋工作，现报上该工程报验申请表，请予以审查 和验收。 附件：1、火灾自动报警系统（分部）隐蔽工程验收记录 2、火灾自动报警系统配电线路隐蔽验收记录 承包单位（章） 项目经理 日期年月曰审查意见： 项目监理机构________ 总/专业监理工程师
工程名称：裕龙花园2期消防系统安装工程编号：00致：广东中火炬监理咨询有限公司（监理单位） 我单位已完成了4#2层电线管的预埋工作，现报上该工程报验申请表，请予以审查 和验收。 日期年月日
工程名称：裕龙花园2期消防系统安装工程编号：00致：广东中火炬监理咨询有限公司（监理单位） 我单位已完成了4#3层电线管的预埋工作，现报上该工程报验申请表，请予以审查 和验收。 附件：1、火灾自动报警系统（分部）隐蔽工程验收记录 2、火灾自动报警系统配电线路隐蔽验收记录 承包单位（章） 项目经理 日期年月曰审查意见： 项目监理机构________ 总/专业监理工程师
工程名称：裕龙花园2期消防系统安装工程编号：00致：广东中火炬监理咨询有限公司（监理单位） 我单位已完成了4#4层电线管的预埋工作，现报上该工程报验申请表，请予以审查 和验收。 日期年月日
工程名称：裕龙花园2期消防系统安装工程编号：00致：广东中火炬监理咨询有限公司（监理单位） 我单位已完成了4#5层电线管的预埋工作，现报上该工程报验申请表，请予以审查 和验收。 附件：1、火灾自动报警系统（分部）隐蔽工程验收记录 2、火灾自动报警系统配电线路隐蔽验收记录 承包单位（章） 项目经理 日期年月曰审查意见： 项目监理机构________ 总/专业监理工程师
1 总则 1．0．1 为了加强建筑工程质量管理，统一通风与空调工程施工质量的验收，保证工程质量，制定本规范． 1．0．2 本规范适用于建筑工程通风与空调工程施工质量的验收。 1．0．3 本规范应与现行国家标准建筑工程施工质量验收统一标准）GB 50300—2001配套使用。 1．0．4通风与空间工程施工中采用的工程技术文件、承包合同文件对施工质量的要求不也低于本规范的规定． 1．0．5通风与空调工程施工质且的验收除应执行本规范的规定外，尚应符合国家现行有关标准规范的规定． 2 术语 2．0．l 风管air duct 采用金属、非金属薄板或其他材料制作而成，用于空气流通的管道。 2．0．2 风道air channel 采用混凝土、砖等建筑材料砌筑而成，用于空气流通的通道． 2．0．3 通风工程ventilation worb 送风、排风、除尘、气力输送以及防燃烟系统工程的统称． 2．0．4 空调工程air conditioning works 空气调节、空气净化与洁净室空调系统的总称． 2．0.5 风管配件duct fittings 风管系统中的弯管、三通、四通、各类变径及异形管、导流叶片和法兰等。 2．0．6 风管部件duct accessory 通风、空调风管系统中的各类风口、阀门、排气罩、风帽、检查门和测定孔等．2．0．7 咬口seam 金用薄板边缘弯曲成一定形状，用于相互固定连接的构造． 2．0．8 漏风量air leakage。ie 风管系统中，在某一静压下通过风管本体结构及其接口，单位 时间内泄出或渗入的空气体积量。 2．0．9 系统风管允许漏风量airsystempermlsslbleleakag。rate 按风管系统类别所规定平均单位面积、单位时间内的最大允许漏风量． 2．0．10 漏风率air system leakage rat；。 空调设备、除尘器等，在工作压力下空气渗入或泄漏量与其额定风量的比值．2．0．11 净化空调系统air cleaning system 用于洁净空间的空气调节、空气净化系统。 2．0．12 漏光检测air leak check with lighting 用强光源对风管的咬口、接缝、法兰及其他连接处进行透光检查，确定孔洞、缝隙穿渗漏部位及数量的方法． 2．0．13 整体式制冷设备packaged refrigerating unit 制冷机、冷凝器、蒸发器及系统辅助部件组装在同一机座上，而构成整体形式的制冷设备．2．0．14 组装式制冷设备assembling refrigerating unit 制冷机、冷凝器、蒸发器及辅助设备采用部分集中、部分分开安装形式的制冷设备．2．0．I5 风管系统的工作压力design working pressure 指系统风管总风管处设计的最大的工作压力。 2．0．16 空气洁净度等级air cleanliness class 洁净空间单位体积空气中，以大于或等于被考虑出径的粒子最大地度限值进行划分的等级标准。 2．0．17 角件corner pieces 用于金用薄用权法兰风管四角连接的直角型专用构件。 2．0.18 风机过压器单元（FFU、FMU）fan filter（m。dule）u。it 由风机箱和高效过滤器等组成的用于洁净空间的单元式送风机组． 2．0．19空态as－built 洁净室的设施已经建成，所有动力接通并运行，但无生产设备、材料及人员在场．
第1章 通风空调工程识图 1.1 通风空调工程施工图的分类 由基本图、详图、文字说明、主要设备材料清单等组成。 基本图——平面图、剖面图、原理图、系统图 详图——部件加工及安装图（设计院设计和标准通用图集两种）1.1.1 图纸目录 图名、图号、规格、附注 1.1.2 设计施工说明 主要在施工图纸上无法用线型或符号表达的一些内容，如技术标准、质量要求等。 ⑴设计依据 ⑵工程性质、规模、服务对象及系统工作原理。 ⑶设计参数：如室外（内）空气参数、换气次数等。 ⑷施工质量要求和特殊的施工方法。 ⑸保温、油漆等的施工要求。 1.1.3 设备、材料清单 工程所需各种设备和主要材料的名称、规格、型号、品牌厂家、数量等的明细表。
1.1.4 平、剖面图及详图P38 A ⑴平面图是施工图中最基本的一种图样，应按本层平顶以下俯视绘出。 平面图主要表达—— 建筑物的设备的平面布置 管线的水平走向、排列的规格尺寸 管道的坡度和坡向，管径和标高等 平（剖）面图中的风管宜用双线绘制，风管法兰盘宜用单线绘制。两根风管相交叉时，可不断开绘制，其交叉部分的不可见轮廓线可不绘出。 ⑵剖面图是施工图中常见的一种图样，应在其平面图上选择能反映该系统全貌的部位直立剖切，剖切的视向宜向上、向左。 剖面图主要表达—— 风管、水管、部件及设备的立面位置及标高尺寸 ⑶详图，它表明—— 风管、部件及设备制作和安装的具体形式、方法和详细构造及加工尺寸，对于一般性的通风空调工程，通常都使用国家标准图集。对于一些有特殊要求的工程，则由设计院设计施工详图。 1.1.5 系统图P39 B 即系统轴测图、也称透视图。 完整形象地把风水管、部件及设备之间的相对位置及空间关系表示出来，图上还注明规格尺寸、标高等。系统图一般用单线表示，按比例给制。
