1标题：
组件层压工艺作业规程
2范围：
本操作规程适用于本公司组件车间层压工序
《层压作业指导书》
3责任：
3.1所有操作人员都必须严格按照本文件进行操作；
3.2在操作过程中遇到问题应及时向相关技术人员反应，相关技术员及时提供帮助。
4内容：
5.1 每天上班在打扫卫生后，检查设备是否完好，电、气路是否通畅安全。
5.2开启空压机电源，按下开关，使之进行空气压缩,待空气压力表从0增加至8（单位：Kg/cm2）后，增加变缓，压缩停止。
5.3开启层压机电源，依次按下层压机操作台上的电源开关、热油泵开关、加热开关、机械泵开关、循环水开关（博硕），进行预热，层压机的温度设定应由专人来负责。
5.4 在正式层压之前，要空运行不少于一个循环，目前暂定两个循环。在空运行中操作者细心观察仪表的温度指示情况是否稳定，真空泵运行的振动、声响有无异常，并作好记录。
5.5 只有空运行正常之后才能正式层压，在层压最先两块层叠件时，必须至少有一人在注意观察整个层压运行的各个环节是否正常，并仔细观察层压后的情况，如有异常，及时通知班组长和相关技术人员协调解决。
5.6 为防止电池片整体偏移，在层压之前，每件层叠件都要确认一下电池片左右、前后的边缘距离；铺上层高温布时，一定要平铺，不要在铺好后再上下扇动或水平方向拉扯。
5.7 两套高温布交换使用，高温布要分清上下、正反面并在上面做好明显标记一边区分，组件上面的那一块始终要在上面，指定面朝向组件要始终朝向组件，同理、组件下面的那一块始终要在下面，指定面朝向组件要始终朝向组件不能随意更改。替换下来的高温布必须清理干净粘附的EV A，特别是中间位置的残留污物，清理干净后卷好放入存放箱内待用。

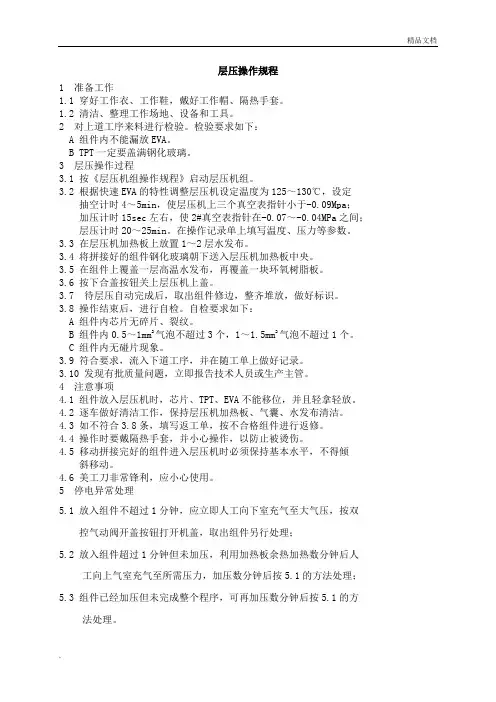

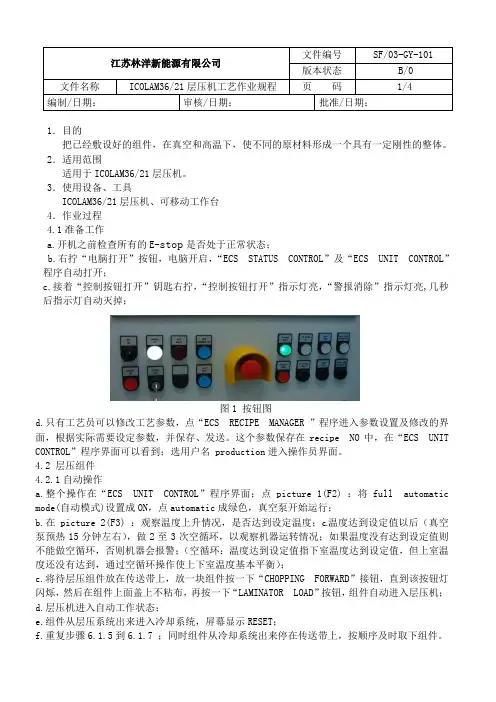

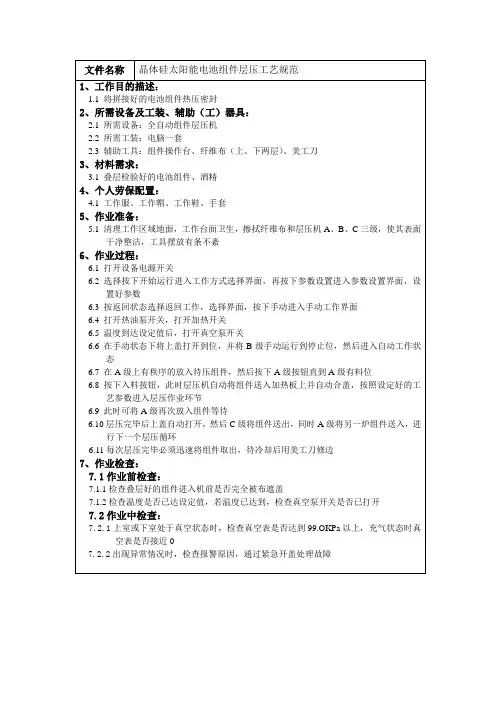

5.8层压操作
5.8.1 在电子表盘上设定指定温度，抽空时间，层压时间（充气时间视充气气压而定，使上室真空指示表指针在0.04Mpa±0.02Mpa之间，一般充气时间为40秒至1分30秒），等待台面温度到达设定温度，分别测定各机温度并记录。
5.8.2依次按下真空泵开关，手动按钮，上真空按钮，下充气按钮，待下室真空表由-0.1到0即充气完成后，按下开盖按钮，打开层压机上盖。
5.8.3在台面上铺置高温布，抬入组件，按下关盖按钮，进入正常层压程序。.
5.8.4将开关选择“自动”。
5.8.5 按住“合盖”按钮，直到“合盖”指示灯亮，上室和下室同时抽真空。待“抽空时间”到，上室停止抽真空，随后进行充气，下室仍处于真空状态。层压计开始；层压时间到，上室恢复真空状态，下室进行充气。层压时间结束后，上盖自动打开。然后可以取出太阳电池组件。
5.9关机
5.9.1所有组件层压完成后，保持上盖打开状态，按下“加热关”按钮，机器停止加热，按下“真空泵
关”按钮，做好关机准备。
5.9.2等待设备工作平台温度降到100℃以下。
5.9.3 按“合盖”直至完全盖上后，按下手动按钮，上真空按钮，下真空按钮，上下室的真空表的数字变成-0.04。
5.9.4按下“热油泵关”和“电源关”，关闭总电源。
6 设备的保养和注意事项
6.1 一个工作日完成后，操作人员需用非金属制品的扁铲或其他硬质材料清理硅橡胶板上的EV A残留（注意：操作时要用力得当不能将硅胶板划伤）或加热铝板上附着的污物（EV A残留）及下板周围凹槽内的杂质，并用吸尘器将层压机内腔清理干净。
6.2 清理真空泵、空压机表面灰尘、油物时，一定要在停机状态下进行，以防止运转的皮带轮伤及操作者，清理的同时要对抽空管道连接处进行检查，看是否有松动、堵塞等现象。每周清理一次真空泵；每日清理一次空压机。
6.3 层压过程中，发现层压后的板子出现异常现象，应及时记录层压状态和层压设备的异常现象，并及时通报制造二部值班领导和工程部。
6.4每日检查真空泵油量，低于标线及时添加，库存真空泵油不少于一桶，用完及时向制造二部和工程部通报。真空泵电机和泵体之间的传送皮带应不定期的随时检查磨损及松紧情况，应及时调整或更换。
6.5 单台层压机完成3500次层压循环后更换真空泵油，每六个月彻底清洗真空泵一次，用汽油洗涤。
6.6 随时观察层压机上盖下方凹槽的压条是否脱落，发现脱落及时恢复原状，否则易压断压条造成漏气。如发现压条严重变形容易造成泻漏气体，发现之后应及时更换。
6.7 鉴于真空管道蝶阀的O形密封圈开启频繁，易磨损，单台层压机完成3500次层压循环后或约3个
月时间要及时更换。
6.8 层压机硅胶板由于长时间工作在高温环境中容易老化，每三个月更换一次或层压次数不超过4000
次，以保证层压质量。
6.9 每周一及时放掉油水分离器中储存的水，若发生真空泵油倒吸至油水分离器，要及时更换或清理；
每周还要对所有的气路管道及连接口进行全面检查，如果发现有严重磨损或漏气现象的应及时通知工程部更换。
6.10 层压机上下腔（室）处于真空状态时，应在真空泵启动后然后再打开上下腔（室）真空阀门，否则会使真空泵油吸进层机。
6.11 在层机上下腔（室）处于真空状态时，如果要关闭真空泵，应该首先关闭上下腔（室）真空阀门，否则会使真空泵油反吸进层压机。
6.12 在层压机上下腔（室）处于真空状态时，严禁开盖操作。
6.13 重点注意事项：不允许层压机在开机状态未层压板子空运行超过一个小时。
6.14 层压机设备故障现象及维修、易损零部件更换都要有详细记录，以便日后查询。
7、设备台面温度均匀度的测试
7.1 每周对层压机温度场的均匀性作一次检查，加热台面的抽样点如下：
在A、B、C、D、E 5个点放置温度探头。（5个点、除C点在层压件放置的区域内，其余各点均在层压件区域外）设定温度和台面实测温度相差±2℃内为合格；如果有异常立刻联系工程部。
每次对加热系统进行维修后都必须进行温度校准测量。
7.2交联度测试原则：每次测试5个点温度，取温度最高点和温度最低点做交联度标准样片，进行交联度测试测试。
XXXXXXX 有限公司 检验通用工艺规程 文件号：QJG/JL 09-2010 修改单：0 第 1 页共14 页检验通用工艺规程 编制： 审核： 批准： 2010年 1 月 8 日发布 2010年 4 月 1 日实施
XXXXXXX 有限公司检验通用工艺规程 文件号：QJG/JL 09-2010 修改单：0 第 2 页共14 页 1.主题内容与适用范围 本规程规定了第一类压力容器制造过程中的材料、各零部件和成品的检验规程及要求。 本规程适用于第一类压力容器制造过程中的各工序检验。 2.引用标准 《固定式压力容器安全技术监察规程》 GB150-1998《钢制压力容器》（第1、2号修改单） JB/T4709-2000《钢制压力容器焊接规程》 3. 材料检验 压力容器所用的材料，应附有钢厂的材料质量证明书（原件或复印件应有销售单位销售红章及人员签字，注明销售数量。），按国家标准、行业标准或有关技术条件进行验收，合格后方可办理入库手续。具体应检查如下内容： 核查材料质量证明书应根据GB247《钢板和钢带验收、包装、标志及质量证明书的一般规定》、GB2102《钢管验收、包装、标志及质量证明书的一般规定》有关规定进行审查。质量证明书内容齐全，数据应正确。 复核材料标记对要求有标识的材料，材料检查员应将材料质量证明书和实物进行复核。其标识应和材料质量证明书一致。对本单位规定种植的材料标识，按《标记种植及移植管理制度》执行，检查员应进行检查确认。 材料的外观质量和几何尺寸应符合相关标准的规定，不允许存在气泡、裂纹、结疤、夹杂等缺陷。钢板的长度、宽度和厚度，其尺寸偏差应符合相应标准的规定。 对于第一类压力容器主要受压元件，若力学性能和化学成分项目齐全则不复验；若设计图样有要求、项目有怀疑、用户要求等，应进行复验。 外购件的受压元件必须有材料质量证明书，其要求应与上述相同。 外购的安全附件必须有质量证明书或合格证。按相关标准进行检定、校验，验收合格后方可入库。 检验合格的材料，检查员应填写入库验收单，经材料责任师审核后，按照标识种植的规定
储气罐制造检验通用工艺规程 Q2/TXY10-I-2007 0. 总则 为保证简单压力容器产品（储气罐）质量、检查所制造的产品质量是否符合图纸、图样标准及有关规程的要求。特制定本企业简单压力容器（储气罐）制造检验通用工艺规程，以便检验时参照。 1.职责 本规程归口质检科，技术科等部门配合。 2. 一般要求 2.1 本厂储气罐的制造,除符合《简规》的有关规定外,还要符合设计图纸要求和各项工艺文件规定。 2.2 焊工必须持证上岗。 2.3 本厂执行自检、专检制度，所有产品一律先行自检，然后由检验员按要求检验，合格后方可流入下道工序。 3. 封头 3.1 封头整块下料前作钢印移植，按相应的坯料直径用氧乙炔下料或等离子切割，去除氧化残渣，冲压成形后，其最小厚度不得小于名义厚度减去钢板负偏差。 3.2 成形后的封头，外观检查应无锈蚀和深度不大于0.1δ的划伤，用弦长相当于封头内径的间隙样板检查椭圆形内表面的形状偏差，样板与封头表面的最大间隙外凸不得大于1.25%Di，内凹不得大于0.625%Di，直边部分不得存在纵向皱折，最大最小直径差应不大于内径的1%。 3.3 封头缩口后应保证封头直边垂直，缩口部位无裂口，衬板宽窄一致且不小于12cm，最大最小直径差和同心度符合要求，直边高度差允许h （-5～+10）。 3.4 应100%检查封头表面质量。 3.5 按《简单压力容器封头检验记录》项目，认真填写检查记录。 4.筒体 4.1 储气罐筒体应按封头测周长下料。剪床定位后，对剪板进行实测，长、宽，误差不得大于2mm，对角线差不得大于3mm，然后予弯、卷园。
4.2 组焊前检查筒体一断面最大内径与最小内径之差，应不大于设计内径的1%。 4.3 接管中心线应与壳体主轴中心线垂直，并应保证接管端面的水平或垂直。4.4 壳体表面应避免机械损伤，对严重的尖锐伤痕进行修磨，修磨深度不得超过钢板名义厚度的10%，且修磨处应园滑过渡。 4.5应100%检查封头表面质量。 4.6 按《简单压力容器筒体检验记录》，认真填写检查记录。 5. 焊接 5.1 施焊前准备及施焊环境: 5.1.2 焊条、焊剂及其他焊材的贮存库应保持干燥，相对湿度不大于60%。 5.1.3 施焊前焊条应烘干，施焊现场焊条应存放在焊条保温筒内。 5.1.4 施焊前应对焊口两侧各30mm范围内的水、油、锈等污物进行清除。 5.1.5 当施焊环境相对温度大于90%，雨雪环境时且又无有效防护措施时，禁止施焊。 5.1.6 当焊件温度低于0℃时，应在始焊处100mm范围内预热到15℃左右。 5.2 焊接形状及外观要求 5.2.1 A、B类焊缝的对口错边量b≤0.25δn。 5.2.2 A类焊缝的棱角度E用弦长不小于1/3内径的内样板或外样板检查。(见下图) 5.2.3 B类焊缝的棱角度E用长度不小于 200mm 的直尺检查，检查结果应符合 E ≤0.1δn+2。 5.2.4 焊缝余高和同一焊缝的高度差应符合下列规定，焊缝在焊接接头每边的覆盖宽度应为2-4mm。 5.2.5 D类焊缝的焊脚高度应不小于较薄工件的厚度，并保证园滑过渡。 5.2.6 焊缝表面不得有裂纹、气孔、弧坑等缺陷，并不得保留熔渣及飞溅等。
通用焊接工艺规程 1 碳素钢、合金钢及不锈钢的焊接 焊前准备 焊件的坡口加工宜采用机械方法，也可采用等离子弧、氧乙炔焰等热加工方法，在采用热加工方法加工坡口后，必须除去坡口表面的氧化皮、熔渣及影响接头质量的表面层，并应将凹凸不平处打磨平整。 焊件组焊前应将坡口及其两侧表面不小于30 mm范围内的油、漆、垢、锈、毛刺及镀锌层等清除干净，不得有裂纹、夹层、加工损伤、毛刺及火焰切割熔渣等缺陷。油污清理方法如下，首先用丙酮或四氯化碳等有机溶剂擦洗，然后用不锈钢丝刷清理至露出金属光泽，使用的钢丝刷应定期进行脱脂处理。 管子或管件、筒体对接焊缝组对时，内壁应齐平，内壁错边量不宜超过管壁厚度的10%，且不应大于2mm； 焊缝的设置应避开应力集中区，便于焊接和热处理，并应符合下列规定：钢板卷筒或设备、容器的筒节与筒节、筒节与封头组对时，相邻两纵向焊缝间的距离应大于壁厚的3倍，且不应小于100 mm，同一筒节上两相邻纵缝间的距离不应小于200 mm； 除焊接及成型管件外的其他管子对接焊缝的中心到管子弯曲起点的距离不应小于管子外径，且不应小于l00 mm；管子对接焊缝与支、吊架边缘之间的距离不应小于50 mm。同一直管段上两对接焊缝中心面间的距离：当公称直径大于或等于150mm时不应小于150mm；公称直径小于150mm时不应小于管子外径； 不宜在焊缝及其边缘上开孔。
不锈钢焊件焊接部位两侧各l00 mm范围内，在施焊前应采取防止焊接飞溅物沾污焊件表面的措施：可将石棉置于焊接部位两侧等。 焊条、焊丝在使用前应按规定进行烘干、保温，并应在使用过程中保持干燥。焊丝使用前应清除其表面的油污、锈蚀等。常用焊材烘干温度及保持时间见表4。 焊接工艺要求 异种钢材焊接时的焊条选用。 (1)当两侧母材均为非奥氏体钢或均为奥氏体钢时，可根据合金含量较低一侧母 材或介于两者之间的选用焊材； (2)当两侧母材之一为奥氏体钢时，应选用25Cr—13Ni型或含镍量更高的焊材。 定位焊缝应符合下列规定： 焊接定位焊缝时，应采用与根部焊道相同的焊接材料和焊接工艺。
通用焊接工艺规程 2006-05-25发布 2006-06-01日实施
1 碳素钢、合金钢及不锈钢的焊接 1.1 焊前准备 1.1.1焊缝的坡口形式和尺寸应符合设计文件的规定，当无规定时，符合本规范附录 A.0.1的规定. 1.1.2焊件的坡口加工宜采用机械方法，也可采用等离子弧、氧乙炔焰等热加工方法，在采用热加工方法加工坡口后，必须除去坡口表面的氧化皮、熔渣及影响接头质量的表面层，并应将凹凸不平处打磨平整。 1.1.3焊件组焊前应将坡口及其两侧表面不小于30 mm范围内的油、漆、垢、锈、毛刺及镀锌层等清除干净，不得有裂纹、夹层、加工损伤、毛刺及火焰切割熔渣等缺陷。油污清理方法如下，首先用丙酮或四氯化碳等有机溶剂擦洗，然后用不锈钢丝刷清理至露出金属光泽，使用的钢丝刷应定期进行脱脂处理。 1.1.4 管子或管件、筒体对接焊缝组对时，内壁应齐平，内壁错边量不宜超过管壁厚度的10%，且不应大于2mm； 1.1.5 焊缝的设置应避开应力集中区，便于焊接和热处理，并应符合下列规定： 1.1.5.1 钢板卷筒或设备、容器的筒节与筒节、筒节与封头组对时，相邻两纵向焊缝间的距离应大于壁厚的3倍，且不应小于100 mm，同一筒节上两相邻纵缝间的距离不应小于200 mm； 1.1.5.2除焊接及成型管件外的其他管子对接焊缝的中心到管子弯曲起点的距离不应小于管子外径，且不应小于l00 mm；管子对接焊缝与支、吊架边缘之间的距离不应小于50 mm。同一直管段上两对接焊缝中心面间的距离：当公称直径大于或等于150mm 时不应小于150mm；公称直径小于150mm时不应小于管子外径； 1.1.5.3 不宜在焊缝及其边缘上开孔。 1.1.5不锈钢焊件焊接部位两侧各l00 mm范围内，在施焊前应采取防止焊接飞溅物沾污焊件表面的措施：可将石棉置于焊接部位两侧等。 1.1.6焊条、焊丝在使用前应按规定进行烘干、保温，并应在使用过程中保持干燥。焊丝使用前应清除其表面的油污、锈蚀等。常用焊材烘干温度及保持时间见表4。
1. 主题内容及适应范围 1.1本规程对不锈钢压力容器制造过程中的材料、各零部件和成品的组装程序、组装要求、质量检验、试验等做出通用规定。 1.2本守则如与设计、工艺文件相矛盾之处，应以设计、工艺文件为准。 1.3制造时，除引用标准和有关工艺守则外，还应符合设计图样的规定。 1.4本守则中引用的法规、标准、守则等如经修改，应以新的版本为准。 2. 引用标准 R0004《固定式压力容器安全技术监察规程》 150《压力容器》 151《管壳式换热器》 4710《钢制塔式容器》 4731《钢制卧式容器》 20584《钢制化工容器制造技术要求》 47015《钢制压力容器焊接规程》 21433《不锈钢压力容器晶间腐蚀敏感性检验》 3. 材料要求 3.1材料验收、保管按照《压力容器制造质量保证手册》及程序文件中材料质量控制的规定执行。 3.2不锈钢材料及零部件应防止长期露天存放、混料保管。要求按时投料、集中使用、随时回收、指定区域存放遮蔽保管。 3.3不锈钢与碳素钢等原材料有严格的隔离措施，搁置要稳妥，堆放要整齐，防止损伤(划痕、磕碰、压痕)和弯曲，散装的光亮板材应立放在15°斜度的木架上。 3.4设计图样要求对原材料进行抗晶间腐蚀试验复验的，其复验用试样的形状、尺寸、加工和试验方法，除设计图样另有规定外，应符合21433或设计图样规定的试验方法。 3.5制造压力容器用的不锈钢材料不得有分层，表面不允许有裂纹、结疤等缺陷。用于制造 有表面粗糙度要求的不锈钢板，应经80?100号砂头抛光后，再检查表面质量。 3.6不锈钢钢板表面允许存在深度不超过厚度负偏差之半的划痕、轧痕、麻点、氧化皮脱落后的粗糙等局部缺陷。 3.7经酸洗钝化供应的不锈钢材料表面不允许有氧化皮和过酸洗现象。 3.8不锈钢原材料和不锈复合钢板应按牌号、规格、炉号、批号分类存放，不锈钢材料上应有清晰的入库标识，应采用无氯、无硫记号笔书写，氯含量要w 25,也可用纸质标签粘贴 标识。 3.9钢板或另部件在吊运制作过程中应始终保持钢板表面的清洁，并防止磕碰划伤。 3.10深度超过规定应清除，清除打磨的面积应不大于钢板面积的30%，打磨的凹坑应与母 材圆滑过渡，斜度不大于1: 3。 3.11打磨后，如剩余厚度小于设计厚度，且凹坑深度小于公称厚度的5%或2 (取小者)， 允许不做补焊；如凹坑深度较深，剩余厚度仍满足上述要求，与设计部门联系协商解决。 3.12超出上述界限的缺陷应考虑补焊，但应符合以下要求： (1)低合金铬钼钢，单个修补面积小于或等于1002，总计面积小于或等于300 2或2% (取小者); (2)允许焊补深度不大于板厚的1/5。 (3)钢板边缘的分层长度如不大于25，可免于修补或清除；长度大于25，且深度大于1.5的分层均应打磨消除。打磨深度如不大于3，可免于焊补，否则焊补后使用；同一平面内，间距不大于板厚5%的分层，应作为连续的分层长度。 (4)钢板表面及坡口分层补焊应符合《焊接通用工艺守则》的规定。
目的：使生产技术人员遵循此规程，指导百合固金丸（大蜜丸）的生产，并保证其产 品质量。 适用范围：百合固金丸（大蜜丸）。 责任人：生产负责人、质量负责人、车间主任、岗位操作人员、QA。 目录 1.0 产品名称、生产处方与依据 2.0 工艺流程图与生产区域平面布局示意图 3.0 操作过程 4.0 生产工艺条件与技术参数 5.0 质量监控 6.0 质量标准 7.0 原辅料、中间产品、成品的储存注意事项 8.0 半成品、成品容器、包装材料的要求及贮存方法 9.0 技术经济指标计算及原辅包材的消耗定额 10.0 工序损耗限度与物料平衡 11.0 设备一览表及主要设备生产能力 12.0 技术安全及劳动保护 12.1 技术安全 12.2 劳动保护 13.0 工艺卫生 14.0 劳动组织与岗位定员
1.0 产品名称、生产处方与依据 1.1 产品名称：百合固金丸 Baihe Gujin Wan 1.2 剂型：大蜜丸 1.3 性状: 本品为黑褐色的大蜜丸；味微甜 1.4 功能主治: 养阴润肺，化痰止咳。用于肺肾阴虚，燥咳少痰，咽干喉痛。 1.5 规格: 每丸重9克 1.6 用法用量: 口服。大蜜丸一次1丸，一日2次。 1.7 贮藏：密封 1.8 有效期： 36个月 1.9 1.10 1.11 依据：本处方出自《中华人民共和国药典》2010年版一部。 批准文号： 2.0 工艺流程图与生产区域平面布局示意图：
2.1 工艺流程图： 物料 工序 检验 入库 中间站 3.1.1 百合 3.1.1.1 领料 按生产指令领取百合，检验外观、核对数量、检验单。 3.1.1.2 拣选 除去杂质，挑出非药用部分。 3.1.1.3 包装 前处理后药材用编织袋装好，封口，附上物料签，经检验合格后入净药库。
焊接通用工艺 版次Rev.：日期 Date 说明 Description 编制 Prepared by 审查 Checked by 审核 Approved by 、 营销部份. Share 工艺部份 . Share 品管部份 QA Dept. Share 制造部份 Maun. Dept. share 加工车间份 MCH. Shop Share 焊接车间份 WLD. Shop Share 编号/No.: JY/TDWS001 版次/Rev.: 0 页数/Page:0
1 总则 目的：是给所有的人提供可用来帮助设计和解释图纸的资源，确保焊接产品能最大限 度的满足客户需求，并且通过图纸传达有用的信息。 范围：若无特殊说明，本工艺适用于公司所有产品的焊接制造工艺。请相关部门严 格按照工艺要求进行作业。 维护：工艺部将保存原版本文件用以维护。 修订：本文件将以年为周期或按设计部、品质管理部和生产车间需要由焊接工程师进 行评估及修订。 文档控制：本工艺电子文档保存于卓远企业内联网，打印使用不限制。 2焊接生产的要求 相关术语与概念： 焊接电流强度I：经电极流通的电流强度。 电弧电压U:触针或焊条架和工件之间的电压差。 预热温度Tp：直接在每一焊接过程之前工件焊接范围中的温度。 热效率k：送入焊接中的热能量和电弧所需电能量之间的比。 全熔透焊缝：熔化焊对接焊缝的接头。 3焊前准备 材料准备 焊材准备 1）焊条、焊丝或者焊丝-焊剂组合必须由符合相应标准的质量证明书方可使用。 2）用作保护的气体必须为按相应的国家标准制造且满足纯度要求的气体，气体供应商必须提供合格证，证明该气体或混合气的露点或混合比例满足公司工艺文件的要求。 3）从原包装中取出的焊接材料必须在焊材库按相应的标准予以保护和贮存，以使其焊接性能不受影响。 4）低氢型和不锈钢类焊条使用前必须按产品说明书要求进行烘焙，烘焙后的焊条必须在100~150℃的保温筒中存放，且随用随取。严禁将焊条领出后暴露于潮湿的大气中。使用中的焊条允许重复烘干一次，不得反复重复烘干。任何低氢型焊条在用重量法确定含水量超过%时，将不能再使用，必须报废。酸性焊条按产品说明书要求烘干后可放在80~120℃的保温筒中，随用随取。 5）焊丝应表面保护层完好，无破损，油污和水锈等，焊丝粗细均匀，GMAW和FCAW焊丝盘
储罐类容器制造通用工艺规程 1 主题内容与适用范围 1、1本规程规定了储罐类容器制造、试验、检验与验收得方法与技术要求。 １、2本规程适用于本公司制造得储罐类容器(以下称储罐），不包含搅拌容器、换热容器与塔式容器。 ２总则 本公司生产得储罐类容器得制造、试验、检验与验收除符合本规程得规定外，还应遵照国家及行业颁布得有关法令、法规与标准及本公司其它相应规程得规定,并符合图样与专用工艺文件得要求。 3 储罐类容器结构 储罐类容器结构见图３-１,各序号名称见表3-1. 图3-1储罐类容器结构简图 表３—1
4 材料 4、1用于制造储罐类容器受压元件得材料必须具有钢材生产单位得钢材质量证明书与确认标记,且应符合《压力容器安全技术监察规程》与GＢ150中得有关规定。 4、2三类压力容器得筒体、封头、开孔补强圈、设备法兰、M36以上得设备主螺栓及公称直径≥250mm得接管与法兰等主要受压元件、按《压力容器安全技术监察规程》、图样规定及用户要求进行复验得受压元件用钢材应按本公司规定进行复验，复验结果应符合有关材料标准得要求. 4、3焊接材料应符合ＪB/T4７09《钢制压力容器焊接规程》得规定。 ５制造、检验与验收 5、1储罐类容器制造检验得主要流程见图5—１。 5、2下料及坡口加工 ５、２、1下料前应根据容器结构及尺寸与材料情况编制容器主体(筒体、封头)下料排版图。
5、２、2下料可采用机械加工、氧乙炔焰与等离子等方法进行切割，如采用氧乙炔焰
与等离子等方法进行切割,应将切割面熔渣与氧化皮清理干净,并用砂轮打磨呈金属光泽. 5、2、３对接接头坡口一般应采用机械加工，如采用氧乙炔焰与等离子等方法切割坡口，应将切割面熔渣与氧化皮清理干净，并用砂轮打磨呈金属光泽。坡口表面不得有裂纹分层夹渣等缺陷。 >540MPa得钢材及Cr—Mo低合金钢材经火焰气割得5、2、4对标准抗拉强度下限值σ b 坡口表面，应进行磁粉或渗透检测。当无法进行磁粉或渗透检测时,应由切割工艺保证坡口质量。 5、3封头得制造应符合本公司?封头制造通用工艺规程?得规定。 5、4筒节得制造及筒体组装应符合《筒体制造通用工艺规程》得规定。 5、5法兰面应垂直于接管或筒体得主轴中心线。接管法兰应保证法兰面得水平或垂直，其偏差均不得超过法兰外径得１﹪(法兰外径小于1０0㎜时按100㎜计算),且不大于３㎜。 5、6法兰螺栓孔应按筒体主轴中心线跨中布置.如有特殊要求，按图样规定。 5、7壳体上开孔、补强圈、鞍座、内件等应避开焊缝,必须覆盖时，被覆盖得焊缝应打磨至与母材平齐，并经100﹪射线或超声检测合格。 5、8机械加工表面得自由尺寸公差，按GB／T1804得ｍ级精度，非机械加工表面得自由尺寸公差按ｃ级精度。 6 产品焊接试板 6、１按ＧB1５0与《压力容器安全技术监察规程》得要求制备产品焊接试板。试板得下料尺寸为6５0×２80,试板得宽度方向必须与轧制方向一致。 6、2制备产品焊接试板得要求 6、2、1试板得材料必须就是合格得，且与容器筒体用材具有相同钢号、相同规格、相同热处理状态。
铝合金通用焊接工艺规程 1 使用范围及目的 范围:本规范是适用于地铁铝合金部件焊接全过程的通用工艺要求。目的:与焊接相关的作业人员按标准规范作业，同时也使焊接过程检查更具可操作性。 2 焊前准备的要求 2.1 在焊接作业前首先必须根据图纸检查来料或可见的重要尺寸、形位公差和焊接质量，来料不合格不能进行焊接作业。 2.2 在焊接作业前，必须将残留在产品表面和型腔内的灰尘、飞溅、毛刺、切削液、铝屑及其它杂物清理干净。 2.3 用棉布将来料或工件上的灰尘和脏物擦干净，如果工件上有油污，使用清洗液清理干净。 2.4 使用风动不锈钢丝轮将焊缝区域内的氧化膜打磨干净，以打磨处呈白亮色为标准，打磨区域为焊缝两侧至少25mm以上。 2.5 焊前确认待焊焊缝区域无打磨时断掉的钢丝等杂物。 2.6 钢焊和铝焊的打磨、清理工具禁止混用。 2.7 原则上工件打磨后在48小时内没有进行焊接，酸洗部件在72小时内没有进行焊接，则焊前必须重新打磨焊接区域。 2.8 为保证焊丝的质量，焊丝原则上用完后再到焊丝房领用，对于晚班需换焊丝的，可以在当天白班下班前领用，禁止现场长时间(24小时以上)存放焊丝。 2.9 在焊接作业前，必须检查焊接设备和工装处于正常工作状态。焊 前应检查焊机喷嘴的实际气流量(允差为+3L/min),自动焊焊丝在8圈以下，手工焊焊丝在5圈以上，否则需要更换气体或焊丝;检查导电嘴是否拧紧，喷嘴是否需要清理。导电嘴不能只简单的采用手动拧紧，必须采用尖嘴钳拧紧。检查工装状
态是否完好，若工装有损坏，应立即通知工装管理员进行核查，并组织维修,禁止在工装异常状态下进行焊接操作。 2.10 焊接前必须检查环境的温度和湿度。作业区要求温度在5?以上，MIG焊湿度小于65,，TIG焊湿度小于70,。环境不符合要求，不能进行焊接作业。 2.11 焊接过程中不允许有穿堂风。因此，在焊接作业前必须关闭台位附近的通道门。当焊接过程中，如果有人打开台位相近处的大门，则要立即停止施焊。如果台位附近的空调风影响到焊接作业，也必须将该处空调的排风口关闭，才能进行焊接作业。 2.12 对于厚度在8mm以上(包括8mm)的铝材，焊接要预热,预热温度 80?,120?，层间温度控制在60?,100?。预热时要使用接触式测温仪进行测温，工件板厚不超过50mm时,正对着焊工的工件表面,距坡口表面4倍板厚,最多不超过50mm的距离处测量,当工件厚度超过50mm时,要求的测温点应位于至少75mm距离的母材或坡口任何方向上同一的位置,条件允许时,温度应在加热面的背面上测定,严禁凭个人感觉及经验做事。 2.13 按图纸进行组装,点焊固定,点焊要满足与焊接相同的要求,不属于焊接组成部分的点焊要尽可能在焊接时完全熔化(图纸要求的点焊 除外,如焊接垫板的固定),组焊后不能出现图纸要求之外的焊点，部件固定后按图纸要求进行尺寸、平行度、垂直度等项点的自检,自检合格后,根据图纸进行焊接，操作工人必须及时、真实填写操作记录。 2.14 当图纸要求或工艺要求使用焊接垫板时，应将焊接垫板点焊在工件上，点焊应符合焊接质量要求，点焊要求为:焊接垫板小于100mm时，在焊接垫板两端点焊固定，焊接垫板大于100mm时,根据焊接垫板长度点焊均匀分布，间距100mm。 2.15 为了避免腐蚀，铝合金配件存放时不允许直接采用钢或者铜材质的容器存放，不允许将配件直接放置在钢制的工装或地板上。 2.16 对于焊缝质量等级为
压力容器制造通用工艺规程 第四版 宜兴制药设备厂 发布日期2004年9月15日实施日期2004年10月1日 目录 一、关于贯彻实施“压力容器制造通用工艺规程”的通知 二、目录 1 三、编制说明 2 1． T.Z04-01压力容器制造工艺规程 3 2． T.Z04-02材料标记移植工艺规程10 3． T.Z04-03划线下料通用工艺规程16 4． T.Z04-04氧—乙炔切割工艺规程18 5． T.Z04-05空气等离子弧切割工艺规程20 6． T.Z04-06封头圆筒制造通用工艺规程21 7． T.Z04-07压力容器组装工艺规程24 8． T.Z04-08钢制压力容器焊接通用工艺规程27 9． T.Z04-09钢制压力容器焊条电弧焊工艺规程37 10．T.Z04-10钢制压力容器埋弧自动焊工艺规程38 11．T.Z04-11钢制压力容器钨极氩弧焊工艺规程40 12．T.Z04-12碳弧气刨工艺规程41 13．T.Z04-13钢制压力容器焊缝隙返修和修补工艺规程43 14．T.Z04-14管壳式换热器通用工艺规程45 15．T.Z04-15强度胀接工艺规程49 16．T.Z04-16不锈钢压力容器制造管理规定51 17．T.Z04-17晶间腐蚀通用工艺规程54 18．T.Z04-18不锈钢酸零部件膏剂酸洗钝化工艺规程56 19．T.Z04-19钢制压力容器热处理工艺规程 58 20．T.Z04-20水压试验操作规程61
21．T.Z04-21致密性试验操作规程63 22．T.Z04-22气压试验通用工艺规程65 23．T.Z04-23压力容器涂敷运输包装工艺规程67 编制说明 本规程是压力容器制造通用工艺文件的汇编，共23项通用规程。 为了不断改进和发展，对这些规程进行了更新，文件代号有前置代号和后置代号构成，前置代号有通用（TongYong）和制造（ZhiZao）组成，选取汉语拼音中第一个字母通用为T、制造为Z后置代号有年号和文件号组成，。 例T Z 04 01 文件顺序号 年份 制造 通用 压力容器通用制造工艺规程中第一个文件编号为：T.Z04-01 本手册中各规程均由技术科归口解释。 本厂制造的非《容规》控制的容器及其它产品，均可参照本规程执行。 压力容器制造工艺规程 文件号：T.Z04—01 编制说明 1．为使压力容器的制造符合安全技术法规的要求，提高操作人员的工作质量，保证产品质量，根据国家质量技术监督局颁布的《压力容器安全技术监察规程》和GB150-1998《钢制压力容器》的有关规定，结合本厂产品和加工设备的实际情况，特制定本规程。 2．本规程适用于碳素钢、低合金钢容器的制造。 3．由于产品制造中的焊接、探伤、水压试验、气密性试验、油漆、包装等工序已有单项“规程”、“守则”，本规程不再制定。 4．本规程是压力容器制造的基本要求，操作人员必须遵守设计图样和产品工艺过程卡的有关规定，并满足本规程的要求。 5．操作部门对本规程负责贯彻执行，检验部门负责监督检查。 6．本规程由技术科归口并负责解释。 一．矫形和净化 本工艺适用于钢材在划线、下料前的矫形和净化。 1．钢板矫形 钢板不平会影响划线质量、造成切割弯曲，从而影响产品制造质量，因此，钢板在加工制造前必须进行矫形。 1.1手工矫形：将钢板放在平台上，用锤锤击，或用专用工具进行矫形，手工矫形的工 具有大锤小锤及型锤(不得有锤痕)。 1.2机械矫形：将钢板放在专用矫形机(平板机)上进行，钢板纵向大波浪，弯曲也可在 圈板机上进行矫形。 1.3火焰矫形：通常用氧—乙炔火焰加热钢材变红，然后让其快速冷却，使变形得到矫 正。 2．钢板的不平度一般不得超过表1的规定数值。 表1 单位:mm
XXXXXXXXXX有限公司生产工艺规程 1 目的：建立白芍、炒白芍、酒白芍生产工艺规程，用于指导现场生产。 2 范围：白芍、炒白芍、酒白芍生产过程。 3 职责：生产部、饮片车间、质保部。 4 制定依据：《药品生产质量管理规范》（2010修订版） 《中国药典》2020年版。 5 产品概述： 5.1 产品基本信息 5.1.1产品名称：白芍、炒白芍、酒白芍 5.1.2规格：薄片 5.1.3性状： 白芍：本品呈类圆形的薄片。表面淡棕红色或类白色，平滑。切面类白色或微带棕红色，形成层环明显，可见稍隆起的筋脉纹呈放射状排列。气微，味微苦、酸。 炒白芍：本品形如白芍片，表面微黄色或淡棕黄色，有的可见焦斑。气微香。 酒白芍：本品形如白芍片，表面微黄色或淡棕黄色，有的可见焦斑。微有酒香气。 5.1.4企业内部代码： 5.1.5性味与归经：苦、酸，微寒。归肝、脾经。 5.1.6功能与主治：养血调经，敛阴止汗，柔肝止痛，平抑肝阳。用于血虚萎黄，月经不调，自汗，盗汗，胁痛，腹痛，四肢挛痛，头痛眩晕。 5.1.7用法与用量：6～15g。 5.1.8 贮藏：置干燥处，防蛀。
5.1.9 包装规格：3g/袋；5g/袋；10g/袋；60g/罐；80g/罐；100g/罐；0.5kg/袋；1kg/袋；10kg/袋；15kg/袋；18kg/袋；20kg/袋；25kg/袋；30kg/袋；50kg/袋。 5.1.10贮存期限：36个月 5.2 生产批量：5~10000kg 5.3辅料：黄酒。每100kg白芍用黄酒10-20kg。 5.4生产环境：一般生产区 6 生产操作过程： 6.1 白芍生产工艺流程图：
1.操作者应仔细看清图纸与工艺文件中的各项说明，保持图纸与工艺文件的整洁和完整，并严格按照设计图纸、工艺规程和技术标准，进行零部件的加工，不得随意自行更改。 2.操作者按照工艺要求查看所借的夹、量、刃辅具是否符合工艺文件的要求，若有疑问，应立即与组长或车间施工员联系。 3.操作者应将夹、量、刃辅具分别整齐地放置在工具箱上或其他适当的地方，但不准直接放在机床上，并应妥善保管好，不得任意拆卸，改变原来形状或尺寸。 4.在加工前，操作者首先应检查毛坯，或上道工序加工和本工序有关的尺寸，以确定余量是否符合工艺要求。 5.操作者应按照工艺规程的定位基面安装零件；在装夹工件前应将工件和夹具清理干净。在定位基面处不得有铁屑、毛刺、污物及磕碰现象。 6.加工面已到成品尺寸，以后该加工面不再加工，加工后应达到工艺文件通用技术标准、部标或厂标有关规定的要求。 7.按工艺规程进行压紧，应注意压紧力的位置、大小和方向，用以增强刚性的各种辅助支承压紧后要注意防止变形和磕碰。 8.工件的首件检验，应在自由状态下进行，不得压紧在夹具上或机床工作台面上或其他压紧情况下检验，换刀后的首件应交检。 9. 对连续加工的工序或工步，为避免最后成批报废，操作者应分工序进行自检，并请检查员巡检。 10. 倒角与倒棱，沉割槽，都应按工艺规程加工，保证加工完成
后达到工艺或图纸要求。 11. 图纸中或工艺中未规定倒角倒棱的棱边处一律倒钝，一般情况应在加工有关方面时进行，如机械加工时无法倒钝，则最后由钳工倒钝。车内外螺纹时，口端都要倒成和螺距的大小及螺纹角度一样的成形角。零件倒毛刺应由操作者在本工序完成。 12.工件在各道工序加工后应由操作者保持清洁，到达无屑、无水、无脏物，并在适当的工位器具上存放整齐。经过研磨后的精密配合面必须洗净研磨剂。不立即进行下道工序加工的工件，加工面应采取防绣措施。 13.用磁力台吸住加工的各种工件，在加工后应该进行退磁。 14.工作前应首先检查机床各部位是否正常，机床应空运转5～10分钟，使转速逐渐增高，以消除传动部分的间隙，并保持良好的润滑状况，对于磨床磨头应点动和快速行程4～5次，工作台以最大行程往返10～20次。 15.操作者不私拆机的任何部件，在保险装置和安全罩拆下的情况下，严禁开车工作。 16.机床开动时不得擅离工作岗位，工作是时应严格遵守安全操作规程的规定，合理使用劳动保护用品。 17.用作精密加工的机床，严禁强力切削或进行粗加工，一般机床应按规定动作进行操作，杜绝野蛮操作。 18.严格遵守机床说明书中所规定的工件加工范围，不允许超规格，超负荷使用机床。
1 范围 本规程适用于压力容器产品的筒体制造。 2 引用标准 GB150-98《钢制压力容器》 3 工艺内容 （1）筒体所用材料应符合《材料使用工艺规程》的规定。 （2）筒体的排料应符合《排料工艺规程》的规定。 （3）筒体的下料应符合《压力容器下料工艺规程》的规定。 4 拼板 4.1 按排料图进行组对，两板对口要平齐，错边量不得大于1mm。组对前将坡口两侧20mm范围内的铁锈、氧化皮等杂物清理干净。 4.2 拼板焊接按《压力容器壳体焊接工艺规程》及《焊接工艺卡》执行。4.3 单节筒节予制 （1）滚圆：滚板前板面要干净，滚板时板面要放正，使板的边缘与轴中心平行，防止筒节边缘歪斜。首先必须压头，滚板时不要一次成型，要反复几次逐渐形成，并用弦长等于1/6内径Di且不小于300mmr的样板进行检查，其间隙不得大于（δs/10+2）mm,且不大于5mm，检查合格后将对口点焊。 （2）对口错边量
（3）焊接 严格执行《压力容器壳体焊接工艺规程》及《焊接工艺卡》。 （4）纵缝焊好后用内卡样板检查，超过误差应用滚板机校圆。 （5）单节筒节成型后，其纵缝棱角度不得大于（δs/10+2）mm，且不大于5mm。最大内径与最小内径之差应不大于内径Di的1%，且不大于25mm。 3.5 筒体予制 3.5.1 简体组对时应按照排料顺序，中心线以及焊缝位置逐节组对。位置不得随意颠倒，相领焊缝距离应符合《排料工艺规程》的规定。 3.5.2 组对前须测两对口的周长，以保证其合理对口错边量、且组对时不得强力组对。对于地底温容器和不锈钢容器禁止锤击。 3.5.3 组对时用筋板、卡板、吊耳等割掉后留下的焊疤必须打磨与母材平齐3.5.4 组对时的对口错边量按3. 4.3来执行。 3.5.5 简体的焊接 组对合格的简体，经检查合格后进行焊接，严格《压力容器壳体焊接工艺规程》及《焊接工艺卡》 3.5.6 无损检测 简体焊接室完毕后，根据图纸要求进行无损检测详见《压力容器无损检测工艺规程》经检测合格后，方可转下道工序。 3.5.7 简体制造各部公差, （1）对口错边量：详见3.4.3条的规定。 （2）焊缝形成的棱角度：在焊接接头轴向形成的棱角用长等于1/8，内径DJ. 且不小于300 mm的样板检查，在焊接接头轴向形成的棱角用长度不小于300mm的值不得大于（δs／１０＝２）mm且不大于５mm。 （３）简体的直线度：不大于简体长度的1‰,当直立容器的简体长度超过２０m时，其直线度允差应符合JB4710的规定（图纸有规定的除外）。 （４）最大直径与最小直径之差：应不大与内径Di的１％，且大与２５mm. 3.6 注意事项 （１）简体在造中应避免钢板表面的机械损伤。对于尖锐伤痕以及不锈钢容器防腐蚀表面局部伤痕、刻槽等缺陷应予修磨，修磨范围的斜度至少为１：３。修磨的深度应不大于该部们钢材厚度δs的５％且大于２mm、否则应矛焊补。
XXXX药业有限公司GMP文件 文件名称XXXX胶囊生产工艺规程 起草人年月日文件编号 审核人年月日文件页码第1页，共42页批准人年月日颁发部门质量部 分发部门①质量部档案室②质量部③生产部④固体 生效日期年月日制剂车间⑤中药提取车间 1 制定目的 为药品生产各部门提供必须共同遵守的技术准则，以保证生产的药品批与批之间尽可能地与原设计吻合，保证每一药品在整个有效期内保持预定的质量。 2 适用范围 本规程适用于公司XXXX胶囊的生产和技术管理，是本品生产各部门必须共同遵守的技术准则，是组织与指导XXXXX胶囊生产的主要依据。 3 职责要求 本品生产各部门对实施本规程负责，QA人员、生产部经理负责监督检查，质量部经理负责抽查执行情况。 4 规程内容 4.1 生产处方 4.1.1 产品名称和产品代码 4.1.1.1产品名称：XXXX胶囊。 4.1.1.2 产品代码见下表： 包装规格产品代码包装规格产品代码 4.1.2 产品剂型、规格和批量 4.1.2.1 产品剂型：胶囊剂。 4.1.2.2 规格：每粒装0.Xg。 4.1.2.3 批量：XX万粒。 4.1.3 所用原辅料清单及用量折算计算方法
序号 原辅料名称 代码 处方量（g ） 批量用量（㎏） XXX XXX XXX XXX XXX XXX XXX XXX XXX XXX XXX XXX …… …… …… …… 制 成 1000粒 XXX 万粒 4.1.3.2 原辅料用量折算计算方法 4.1.3.2.1 根据《中国药典》的有关规定，中药胶囊剂的生产均应以中药饮片投料，标准处方中的投料量均为中药饮片的投料量； 4.1.3.2.2 若购进的为原药材，则需加工成中药饮片，投料量以中药饮片计算。 4.1.4 处方依据 国家食品药品监督管理局标准XXX 。 4.2 生产工艺流程： XXX XXX 混合 配料 制 基 质 压 制 一次干燥 化 胶 一次洗丸 拣 丸 75％乙醇 二次干燥 二次洗丸 铝 塑 95％乙醇 内包材料
铝合金焊接工艺规范 技术部 编制 审核 批准 ××工业有限公司 2012.6.26
前言 本规范根据××工业有限公司，定制与实施设计规范、工艺规范、试验规范的要求，按《企业标准编写的一般规定》，为明确铝合金焊接的工艺要求而制定。 本规范是公司在铝合金焊接中的经验总结，对于生产起指导作用。 本规范编制部门：技术部 本规范制定日期：2012－6－26。
一、目的 为规范焊工操作，保证焊接质量，不断提高焊工的实际操作技术水平,特编制本规范。 二、编制依据 1. GB/T 985.3 《铝及铝合金气体保护焊推荐坡口》 2. GB/T10858-2008《铝及铝合金焊丝》 3. GB/T24598-2009《铝及铝合金熔化焊焊工技能评定》 4. GBT3199-2007 《铝及铝合金加工产品贮存及包装》 5. GBT22087-2008《铝及铝合金弧焊接头缺欠质量》 6.有关产品设计图纸 三、焊前准备 3.1 焊接材料 铝板 3A21(原LF21)及铝合金型材。 焊丝：S311铝硅焊丝 ER4043 直径φ2，φ3，焊丝应有制造长的质量合格证，领取和发放由管理员统一管理。铝硅焊丝抗裂性好，通用性大。 3.2 氩气 氩气瓶上应贴有出厂合格标签，其纯度≥99.99%，所用流量8-16升/分钟，气瓶中 的氩 气不能用尽，瓶内余压不得低于0.5MPa ，以保证充氩纯度。氩气应符合 GB/T4842-1995。 3.3 焊接工具 ①采用交流电焊机，本厂用WSME-315(J19)。 ②选用的氩气减压流量计应开闭自如，没有漏气现象。切记不可先开流量计、后开气 瓶，造成高压气流直冲低压，损坏流量计；关时先关流量计而后关氩气瓶。 ③输送氩气的胶皮管，不得与输送其它气体的胶皮管互相串用，可用新的氧气胶皮管
焊接通用工艺规程 1 焊条电弧焊工艺规程 1.1总则 1.1.1本规程适用于低碳钢、低合金钢、耐热钢及奥氏体不锈钢的焊条电弧焊通用工艺原则规定。产品的焊接应按专用焊接工艺卡要求进行。 1.1.2当设计或专用技术条件另有规定时，在工艺卡中予以补充。 1.1.3本规程与图样或工艺文件有矛盾时，应由焊接工艺人员进行处理。 1.1.4关于安全技术、劳动保护等按公司有关规定执行。 1.2 焊工 1.2.1焊工必须经过焊条电弧焊基本理论知识、基本操作技能的专业培训，并经考试合格后方可独立施焊。 1.2.2压力容器和各种压力管道部件制造、安装、维修必须由按照《锅炉压力容器压力管道焊工考试与管理规则》要求取得相应合格项目的焊工担任。 1.2.3担任压力容器焊接的焊工，在焊接前应仔细阅读工艺文件，了解容器的使用条件，明确对该焊缝的要求，以及焊前预热温度和焊后热处理方法等规定，并考虑好在操作中应采取的技术措施。 1.3 材料 1.3.1压力容器的焊接材料必须有质量合格证明书。禁止使用药皮脱落、开裂、变质的焊条。焊条要妥善保管，不得随便混装入保温筒，造成错用。 1.3.2领用焊条必须依据设计图纸和焊接工艺卡中的规定，不得随意改动焊条牌号。 1.3.3焊条使用前必须按规定严格烘干。烘干后放入100～150℃保温箱内使用，随用随取。未用完的焊条，应及时退回二级库，分类存放。经过两次以上烘焙的焊条，不允许在压力容器受压元件上施焊。 1.4焊前准备 1.4.1焊缝坡口型式和尺寸应按图样要求和焊接工艺卡的规定，影响焊透以及经火焰切割的坡口，应进行打磨修整。 1.4.2焊接前应严格检查焊接设备完好情况、仪表灵敏度。 1.4.3焊件装配后，应将距坡口边缘20毫米范围内焊件表面的油污、铁锈、水分等污物除去。对不锈钢工件焊前坡口两侧50mm范围内应刷防飞溅涂料。 1.4.4容器上对接焊缝的错边量，棱角度应符合GB150和工艺卡的规定。
不锈钢产品制造工艺规程 1范围 本标准规定了一般不锈钢产品的制造工艺原则，当产品使用在耐腐蚀要求很高的工况特殊时，在相应的产品制造工艺过程卡上再另行明确要求。 本标准适用于我公司制造的奥氏体不锈钢和不锈复合钢零部件等产品的制造。 2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成本标准的条文。本标准出版时所示版本均为有效，使用本标准的各方应使用下列标准的最新版本。 GB150 钢制压力容器 GB151管壳式换热器 HG20584 钢制化工容器制造技术要求 压力容器安全技术监察规程 Q/AXL J 3013铆工管工通用工艺守则 Q/AXL J5010钢制压力容器检验规程 Q/AXL J0801压力试验和致密性试验工艺规程 3一般要求 3.1 不锈钢产品的制造应具备制造场地通风、清洁、文明生产条件。不锈钢材料及零部件应防止长期露天存放、混料保管。要求按时投料、集中使用、及时回收、指定区域存放保管。 3.2 工件存放制造场地应铺设防铁离子污染的专用地板或橡胶板。滚轮架上配挂胶轮。 3.3 防止在不锈钢表面踩踏。如果不可避免应穿没有铁钉的软底鞋并带脚套，过后应将表面擦扫干净。 3.4 使用工具，如铜锤、木锤、不锈钢铲或淬火工具钢铲等，尽量使工件不和铁器接触。磨削磨轮用纯氧化物制成。 3.5 材料标记用墨水或记号笔应不含金属颜料、硫、氯含量要≤25PPm. 3.6 防止磕碰划伤 钢板或零部件在吊运制作过程中应始终保持钢板表面、设备及胎具的清洁，防止将焊豆、熔渣、氧化皮压入工件表面。 3.6.1 吊具应加铜垫，吊带首选尼龙吊带且为不锈钢产品零部件专用，绝不允许与其它碳素钢混淆，如用钢丝绳外套必须套胶管或用麻绳。 3.6.2 钢管切割应在锯床上铺垫木板或橡胶板，采用专用锯条。 3.7 除切割线外其余标记线不应使用“划针”划线及“冲子”冲孔。可使用硬色笔或记号笔。也可以使用不含金属颜料及硫氯含量小于25PPm的墨水划线作标记。 3.8 不锈钢零部件应尽量采用冷成形。当采用热成形时，材料不得与焦碳炉中焦炭接触，
1．主题内容： 本工艺规程规定了复方黄连素片生产全过程的工艺技术参数、质量，物耗、安全，工艺卫生等内容、检验合格符合GMP规范要求，本工艺规程具有技术法规作用。 2．适用范围： 本工艺规程适用于复方黄连素片工艺规程，是各部门共同遵循的技术准则。 3．引用标准：中国药典2010年版一部 4．责任者：生产负责人、质量负责人、车间主任、岗位操作人员、QA。 5．内容： 5．1．产品概述 5．1．1产品名称及剂型 通用名：复方黄连素片汉语拼音：Fufang Huanglian Su Pian 剂型：片剂 5．1．2．性状：本品为糖衣片，除去糖衣后显棕黄色至棕褐色；味苦、微辛。 5．1．3．功能与主治清热燥湿，行气止痛，止痢止泻。用于大肠湿热，赤白下痢，里急后重或暴注下泻，肛门灼热；肠炎、痢疾见上述证候者。 5．1．4．用法与用量口服，一次4片，一日3次。 5．1．5．注意：孕妇忌服。 5．1．6．规格：基片重0.35g（每片含盐酸小檗碱30mg） 5．1．7．包装：铝塑12片/板×2板/盒×300盒/箱 5．1．8．贮藏：密封。 5．1．9．有效期：36个月 5．2．处方和依据 5．2．1
5．2．2．处方依据：中国药典2010年版一部 5．2．3．【批准文号】国药准字。 5.2.4 辅料用量 5．3．工艺流程图 物料
注： 为 D级洁净区为一般生产区 5．4．工艺过程及操作条件 5．4．1．原材料的整理炮制 5．4．1．1．炮制依据：中华人民共和国药典2010年版一部药材炮制通则。 5．4．1．2．炮制方法及操作过程 5．4．1．2．1．盐酸小檗碱：原粉入药。 5．4．1．2．2．木香：除去杂质，洗净，稍泡，闷透，切薄片，晾干。 5．4．1．2．3．白芍：除去杂质，洗净，润透，切厚片，干燥。 5．4．1．2．4．吴茱萸：除去杂质。 5．4．2．制剂操作过程及工艺条件 5．4．2．1．称量按批生产指令准确称量物料，称量结果二人复核，并有QA监督投料（称 量后将剩余物料及时退库，不得在车间停留）。 5．4．2．2．粉碎：取称量好的吴茱萸及木香0.8kg粉碎成细粉，过100目筛。5．4．2．3．提取：未通过筛的木香粗粉与剩余的木香及白芍混匀，用70％乙醇作溶剂进行渗漉，收集漉液，漉液回收乙醇并浓缩成稠膏， 5．4．2．4．混合制软材：称量药粉、稠膏及辅料，在混合机中混合搅拌30分钟，制成适宜软材。 5．4．2．5．制湿粒：取上述软材送入颗粒机中用14目尼龙筛网制粒过14-16目筛。5．4．2．6．干燥：将湿粒用沸腾干燥器干燥。 5．4．2．7．整粒：将干燥后颗粒置整粒机中，通过14目不锈钢筛网，整理出大小均一的颗粒。 5．4．2．8．总混：将一个批次的颗粒加入三维运动混合机中，加入0.5-1%硬脂酸镁混合30 分钟。混合后的颗粒存放于洁净、已消毒的双层塑料袋中，贴好标签，扎紧袋口， 送入中转室，质检员取样，取样后要贴上取样证，操作人员挂上“待验”标牌， 经检验合格后换成“合格品”标牌，方可进入下一工序。 5．4．2．9．以上操作完成后，操作工应按照有关SOP文件要求对设备及操作间等进行彻底清 场，并填写清场工作记录，残料集中存放，统一处理。 5．4．2．10．压片：
