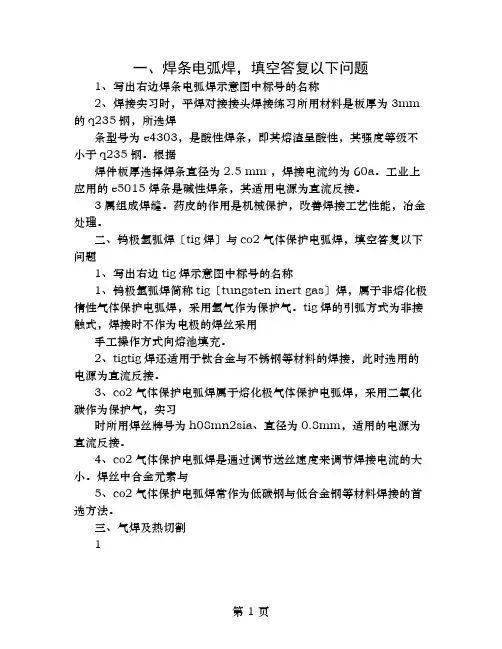

一、焊条电弧焊，填空回答以下问题
1、写出右边焊条电弧焊示意图中标号的名称
2、焊接实习时，平焊对接接头焊接练习所用材料是板厚为3mm的q235钢，所选焊
条型号为e4303，是酸性焊条，即其熔渣呈酸性，其强度等级不小于q235钢。根据焊件板厚选择焊条直径为2.5 mm ，焊接电流约为60a。工业上应用的e5015焊条是碱性焊条，其适用电源为直流反接。
3属组成焊缝。药皮的作用是机械保护，改善焊接工艺性能，冶金处理。
二、钨极氩弧焊（tig焊）和co2气体保护电弧焊，填空回答以下问题
1、写出右边tig焊示意图中标号的名称
1、钨极氩弧焊简称tig（tungsten inert gas）焊，属于非熔化极惰性气体保护电弧焊，采用氩气作为保护气。tig焊的引弧方式为非接触式，焊接时不作为电极的焊丝采用手工操作方式向熔池填充。
2、tigtig焊还适用于钛合金和不锈钢等材料的焊接，此时选用的电源为直流反接。
3、co2气体保护电弧焊属于熔化极气体保护电弧焊，采用二氧化碳作为保护气，实习
时所用焊丝牌号为h08mn2sia、直径为0.8mm，适用的电源为直流反接。
4、co2气体保护电弧焊是通过调节送丝速度来调节焊接电流的大小。焊丝中合金元素和
5、co2气体保护电弧焊常作为低碳钢和低合金钢等材料焊接的首选方法。
三、气焊与热切割
1
2、如图4所示氧乙炔焰由于氧气和乙炔气的混合比不同有（a）、（b）、（c）三种火焰，分别是中性焰、碳化焰、氧化焰，它们由a焰心、b内焰、c外焰组成。
图4 氧乙炔焰
3焰的外焰加热工件。火焰钎焊的特点是可实现异种金属或合金的连接成形。
4氧中剧烈燃烧，生成的氧化熔渣被吹掉从而使工件切割成形。
5、等离子弧切割是利用等离子弧的热能实现切割的方法。实习中采用的设备是空气等离子切割机，它是以高能态的等离子弧加热工件使部分金属熔化或气化，再施以同轴的压缩空气排出熔融物质，该方法可切割多种金属和非金属材料。
五、思考题
对比电阻点焊和焊条电弧焊这两种焊接方法，试述它们在工艺和应用方面的差异。
答 1.电阻点焊属于压力焊（必须加压），焊条电弧焊属于熔化焊（不加压）焊接过程所显示的特征不同。
2.二者所采用的热源不一样，电阻电焊是基于电阻热进行的焊接，焊条电弧焊是以
电弧作为热源的焊接方法。
3.电阻点焊的接头形式只能是搭接，而电弧焊接接头形式可多样化。篇二：焊接实训报告
手工电弧焊实习报告
一、实习目的：
焊条电弧焊实训是学生全面学习焊条电弧操作技能的一次重要实习环节，通过本环节的实习使学生获得焊接生产经验，培养理论联系实际的工作作风，充分掌握焊条电弧焊的操作技能，为取得中级焊工资格证打下基础。
二、实习基本要求
（一）实习教学的主要任务
通过本环节的实习是学生了解焊条电弧焊的特点、适用范围，掌握焊条电弧焊的操作技术，具备根据图纸正确选用焊接规范参数的能力。
（二）实习教学的基本要求
1、掌握焊条电弧焊平对接焊的基本操作技能，能熟练进行碳钢的不开坡口平对接焊、开
坡口平对接焊和熔透焊道焊接法（单面焊双面成形）的操作。
2、掌握焊条电弧焊平角焊的基本操作技能，能进行碳钢的角接接头、t字接头和搭接接
头的基本操作。
3、掌握焊条电弧焊立焊和横焊的基本操作技能，能进行碳钢的立焊和横焊的基本操作。
4、掌握焊条电弧焊管子焊接的基本操作技能，能熟练进行碳钢的水平管、垂直管、管板
焊的基本操作。
5、掌握初级技术等级典型产品的加工基础知识，能初步进行初级技术等级典型产品的焊
接基本操作。
6、熟悉焊接的有关设备，熟悉焊接材料及选用。
7、初步掌握焊条焊接法、氧乙炔气焊、氩弧焊、二氧化碳气体保护焊等焊接方法。
8、初步掌握气焊、手工焊工艺设计、焊接结构工艺设计。
三、实习地点：三号教学楼焊接实训室。
四、实习时间：2011年12月4日至2011年12月18日。
五、实习内容：焊接理论知识的培养及实际操作焊条焊接法、手工电弧焊、二氧化碳气
体保护焊。
六、实习工具：直流焊机、电焊面罩、电焊手套、工服、鉄钳、粉笔、低碳钢钢板块等。
七、实习设备：直流电焊机（包括焊枪、电缆线）。
实习一平焊
1.实习名称：平焊
2.实习地点：三号教学楼焊接实训室
3.实习时间：2011-12-4
4.实习目的：掌握焊条焊接法基本操作技能，掌握焊接过程中如何合理地选择电流电压，
如何控制焊枪。
5.实习工具及材料
直流焊机、低碳钢板若干块、焊条直径ф2.5 mm、电焊面罩、电焊手套、实训服、锤子
等
6.平焊操作过程与要领：
6.1.矫正工件，防止焊口错边。
6.2.清理待焊处。
6.3.装配与定位焊。
6.4.焊接方法。
①单面焊双面成型。焊接时，电流可稍大，运条速度稍快，以熔透为原则。用φ
3.2mm焊条，焊接电流110～l20a，直线形运条或者锯齿形运条法，短弧焊接，焊条角度
70~80。焊缝宽度应为5～8mm，余高小于1.5mm。
②焊接时，选用直径为3.2mm焊条。运条方法用直线形运条法，以防烧穿。摆动到坡口
两边时，应稍作停留，否则易产生熔合不良、夹渣等缺陷。收尾时要填满弧坑。
③薄板对接平焊：当板厚小于6mm的板对接接头，一般采用i形坡口双面双道焊。焊接
正面焊缝时，焊条与焊缝夹角为65-75度，采用直线形运条法。短弧焊接，使熔深为焊件厚
度的2∕3，焊缝宽5-8mm,余高小于1.5mm。
④厚板对接平焊：当板厚超过6毫米时，必须开v形坡口或x形坡口，可采用多层焊或
多层多道焊。多层焊时，第一层应选用直径较小的焊条，间隙小时可用直线形运条法，间隙
大时可采用直线往返形运条法，其它各层焊接时，应先将前一
层焊渣清除干净。采用锯齿形运条法，短弧焊接，并在坡口两边稍作停留。⑤多层焊时，焊接第一层焊缝的运条方法和焊条角度与单层焊相同，焊接第二层焊缝可采用斜锯齿形或斜圆圈形运条方法。焊接时，运条幅度要一致，从下到上运条速度要稍快，在上边稍作停留，从上到下运条速度要稍慢些，避免产生夹渣。
7、焊缝外观检验
1、焊缝的外观质量：（1）焊缝表面无焊瘤、气孔、夹渣等缺陷；(2)焊缝表面无咬边；
(3)背面焊缝无凹坑。
2、焊缝外形尺寸：（1）正面焊缝余高0～3mm；（2）背面焊缝余高余0～3mm；（3）正面焊缝余高差<2mm；背面焊缝余高差<2mm；(4)正面焊缝比坡口每侧增宽缝余高差0.5～
2.5mm；(5)正面焊缝宽度差<3mm。
3、焊缝的内部质量：按gb3328-87标准对准焊缝进行x射线伤不低于ii级。
4、焊接接头的弯曲试验：面弯、背弯各一件，弯曲角度90°。
5、角变形<3°。
8、焊接操作心得
1、通过平焊实习，在原来的基础上更进一步的掌握了手工电弧焊操作技巧。
2、在实习中要调整好心态、运用正确操作方法。
3、焊接过程中除打底、填充焊时焊接速度慢一点，而盖面时稍稍快一点。
4、最重要的还是多想、多问、多思考、多向同学与师傅交流、多练习等等。实训心得体会：
这一次的实习真的让我收获了不少，首先是学习了许多在课堂中不能学到的焊接方面的知识，了解了更多如何运用焊机进行实际的焊接操作，以及在焊接前需要的准备，及如何解决在焊接过程中遇到的问题。其次是对自己的专业和现状有了更深的了解，对自己的将来也有了一个比较清楚的认识。认识到现在就业状况的严峻性，只有在学校学到真正的东西才能更好的融入到这个社会中，在这个社会中立足！我们在做这个工作时要有不怕苦、不怕累的精神，要有克服困难、勇攀高峰的决心和勇气！
在这次实习期间也遇到了不少的难题，特别是刚接触板材的平对接焊，焊接第一层的打底焊时，因为在焊接焊缝时必须采用小电流，然而小电流焊接，其非常容易出现断弧、引弧难等困难；刚开始焊接时很难把握其大小，一不小心就断弧或是将钢板烧穿，所以越焊就越没有信心了，就会在那抱怨。当师傅看后会细心的教我们如何的引弧和焊接接头，以及告诉我们在焊接这种坡口焊时，所需要的电流大致在什么范围内等等，并且亲身给我们做示范。照着师傅的演示，我慢慢摸索，渐渐的有了信心，最后通过自己的刻苦努力和师傅的悉心教导，逐渐的掌握了打底的方法，并在后来的不断练习中掌握了平对接焊的焊接方法。虽然实习遇到了不少的困难，但在这次实习中我找到了我在焊接操作的不足之处，并虚心的和大家请教，将自己在实习中所获得的经验拿出来大家分享，促进大家共同的进步。在焊接过程中，同学之间相互的指点，让我真正的感觉到集体的力量；感受到了只有大家相互学习才能真正的进步。如果只考虑自己，那么自己也是不会有很大的进步的，所以同学们要相互学习、相互帮助。
这次实习中不仅同学之间相处的十分和谐，师生之间的感情也更融洽了，以前都觉得我们的实习师傅看起来比较严肃，不敢去接近他们。但通过这一次的实习让我和师傅有了更多的接触机会。在休息的时候他们就像是我们的朋友一样，和我们开着各种玩笑，并且给我们讲解生活中的经历，一些我们非常关心的就业前景的问题。使我们认识到，只有学好自己的专业知识才能更好的去适应社会！经过这两周的实习不但使我们学到了专业知识，也对自己的专业知识、就业情况有了更多的了解，也学会了在面对困难的时候只有通过自己的不断努力才能更好的解决。如果只是在那想着别人的帮助，那么永远不可能从跟本上解决问题。
因为这在我的实习过程中得到了很好的验证。在焊接的过程中，我遇到了很多的困难，师傅
也对我们出现这些问题的情况做出了解决，但如果我们自己不亲自去操作练习，那么就永远
都不会有所进步。俗话说得好，实践出真知！
每次的实习我都会有不一样的体会，我觉得只有在不断学习和亲身实践的过程中我们才
能更好的学习。篇三：焊接操作实训报告1 焊接实操实训报告
学院系别：机电工程学院
专业班级学生学号：
指导老师： ?
设计时间：
焊接实操实训报告
一、实训目的与要求：
1．掌握焊接的原理和焊接是工作过程。
2．掌握焊料和焊剂的选择和使用。
3．掌握电烙铁的分类和使用方法。
4．掌握焊接过程中：元件整形，弯曲和the和smt焊接过程的区别，在实际过程中提高
焊接工艺。
二、焊接实习的内容：
锡焊分类主要分为三类：熔焊、接触焊、钎焊
1.熔焊: 熔焊是指在焊接过程中，将焊件接头加热至熔化状态，在不加外压力的情况下
完成焊接的方法。如电弧焊、气焊等
2.接触焊:接触焊是指在焊接过程中，必须对焊件施加压力（加热或不加热）完成焊接的
方法。如超声波焊、脉冲焊、摩擦焊等。
3.钎焊: 钎焊是指在焊接过程中，将焊件和焊料加热到高于焊料的熔点而低于被焊物的
熔点的温度，利用液态焊料润湿被焊物，并与被焊物相互扩散，实现连接。
4.焊接机理: 焊接是将焊料、被焊金属同时加热到最佳温度，焊料熔入被焊接金属材料
的缝隙，不同金属表面相互浸润、扩散，最后形成合金层，从而将被焊金属永久牢固地结合。
三、焊料和焊剂的选择和使用
(一)、焊料
定义：能熔合两种或两种以上的金属，使之成为一个整体的易熔金属或合金。分类：按
成分：锡铅焊料、银焊料、铜焊料等；按耐温：高温焊料、低温焊料、低熔点焊料.
1.锡（sn）特点：1.质软、低熔点，熔点温度2320c；
2.纯锡较贵，质脆而机械性能差；
3.常温下，抗氧化性能强
2.铅（pb）特点：1.浅青色的软金属，熔点温度3270c；2.机械性能差，可塑性好，有
较高的抗氧化性和腐蚀性；3.对人体有害（重金属）。
3.锡铅合金（俗称“焊锡”）用铅和锡按照不同的比例熔成的合金焊料. 电子产品安装中，
常用的锡铅合金焊料中锡的比例为63%、铅的比例为37%，这种焊料又称为“共晶焊锡”共晶
焊锡特点：1.熔点低，熔点温度为1830c，防止损坏元器件；
2无半液态，可使焊点快速凝固从避免虚焊；3.表面张力低，焊料的流动性强，对被焊
物有很好的润湿作用，从而提高焊接质量；4 抗氧化性能强；5 机械特性好。
(二)焊剂
作用：焊接时去除被焊金属表面间氧化层及杂质。
1.无机助焊剂：类型：正硫酸、盐酸、氟酸、盐（zncl、nh4cl、sncl2）等
特点：活性最强，常温下即能除去金属表面的氧化膜。容易损伤金属及焊点，一般不用；
一般俗称“焊油”：用机油乳化后制成的膏状物质，可用溶剂清洗
2.有机助焊剂：类型：有机酸（硬脂酸、乳酸、油酸、氨基酸等）、有机卤素（盐酸苯胺）、胺类（尿素、乙二胺等）。特点：具有一定的腐蚀性；不易清洗
3.松香基助焊剂：类型：松香焊剂、活化香剂、氢化松香。
松香：将松树和杉树等针叶树的树脂进行水蒸气蒸馏，去掉松节油剩下的不挥发物质。特点：阻焊能力和电气绝缘性能好；不吸潮、无毒、无腐蚀、价格低。
松香水：将松香和酒精按1：3比例制成的阻焊剂，主要用于提高印制电路板的焊接性，同时还可以防止铜箔的氧化。注意事项：松香反复加热后会炭化（发黑）而失效，所以发黑的松香不能使用
四、手工焊接技术的步骤及工艺要求：
1手工焊接的步骤
1) 准备焊接。清洁焊接部位的积尘及油污、元器件的插装、导线与接线端钩连，
为焊接做好前期的预备工作。
2) 加热焊接。将沾有少许焊锡的电烙铁头接触被焊元器件约几秒钟。若是要拆
下印刷板上的元器件，则待烙铁头加热后，用手或镊子轻轻拉动元器件，看
是否可以取下。
3) 清理焊接面。若所焊部位焊锡过多，可将烙铁头上的焊锡甩掉(注意不要烫伤
皮肤,也不要甩到印刷电路板上!)，然后用烙铁头“沾”些焊锡出来。若焊点焊
锡过少、不圆滑时，可以用电烙铁头“蘸”些焊锡对焊点进行补焊。
4) 检查焊点。看焊点是否圆润、光亮、牢固，是否有与周围元器件连焊的现象。 2 手工焊接的方法：
（1）准备焊接：清洁焊接部位的积尘及油污、元器件的插装、导线与接线端钩连，为焊接做好前期的预备工作。准备好焊料和焊剂，元件等物品。
（2）加热焊件电烙铁的焊接温度由实际使用情况决定。一般来说以焊接一个锡点的时间限制在4秒最为合适。焊接时烙铁头与印制电路板成45°角，电烙铁头顶住焊盘和元器件引脚然后给元器件引脚和焊盘均匀预热。
（3）移入焊锡丝。焊锡丝从元器件脚和烙铁接触面处引入，焊锡丝应靠在元件
脚与烙铁头之间。
加热焊件移入焊锡
（4）移开焊锡。当焊锡丝熔化（要掌握进锡速度）焊锡散满整个焊盘时，即可
以45°角方向拿开焊锡丝。
（5）移开电烙铁。焊锡丝拿开后，烙铁继续放在焊盘上持续１～２秒，当焊锡只有轻微烟雾冒出时，即可拿开烙铁，拿开烙铁时，不要过于迅速或用力往上挑，以免溅落锡珠、锡点、或使焊锡点拉尖等，同时要保证被焊元器件在焊锡凝固之前不要移动或受到震动，否则极易造成焊点结构疏松、虚焊等现象。
移开焊锡移开电烙铁
五、元件安装原则和注意事项：
1电子元器件插装要求做到整齐、美观、稳固，元器件应插装到位，无明显倾斜、变形现象。同时应方便焊接和有利于元器件焊接时的散热。
2手工插装、焊接，应该先插装那些需要机械固定的元器件，如功率器件的散热器、支架、卡子等，然后再插装需焊接固定的元器件。插装时不要用手直接碰元器件引脚和印制板上铜箔。手工插焊遵循先低后高，先小后大的原则。
3插装时应检查元器件应正确、无损伤；插装有极性的元器件，按线路板上的丝印进行插装，不得插反和插错；对于有空间位置限制的元器件，应尽量将元器件放在丝印范围内。
4元器件插装的方式
1) 直立式电阻器、电容器、二极管等都是竖直安装在印刷电路板上的
2) 俯卧式二极管、电容器、电阻器等元器件均是俯卧式安装在印刷电路板上
的。
3) 混合式为了适应各种不同条件的要求或某些位置受面积所限，在一块印刷
电路板上，有的元器件采用直立式安装，也有的元器件则采用俯卧式安装。
六、焊接操作过程中的注意事项：
1电烙铁不宜长时间通电而不使用，这样容易使烙铁芯加速氧化而烧断，缩短其寿命，
同时也会使烙铁头因长时间加热而氧化，甚至被“烧死”不再“吃锡”。
2.手工焊接使用的电烙铁需带防静电接地线，焊接时接地线必须可靠接地，防静电恒温
电烙铁插头的接地端必须可靠接交流电源保护地。电烙铁绝缘电阻应大于10mω，电源线绝
缘层不得有破损。
3.将万用表打在电阻档，表笔分别接触烙铁头部和电源插头接地端，接地电阻值稳定显
示值应小于3ω；否则接地不良。
4.烙铁头不得有氧化、烧蚀、变形等缺陷。烙铁不使用时上锡保护，长时间不用必须关
闭电源防止空烧，下班后必须拔掉电源。
5.烙铁放入烙铁支架后应能保持稳定、无下垂趋势，护圈能罩住烙铁的全部发热部位。
支架上的清洁海绵加适量清水，使海绵湿润不滴水为宜
七、简述自己在本周焊接操作过程中如何提高焊接工艺。
1 首先要掌握金属材料工艺学,和焊接工艺学.掌握各种焊接形式,及设备、、、.
2 掌握焊接方法后，就是用烙铁和镊子配合着焊。多管脚的用拖焊。
3 在焊接过程中要讲究方法：五步法、三步法。
4 五步法分别为：a：准备(焊接部位的清洁、处理元件插装、焊料、工具等准备)。b：
加热：烙铁尖加热焊部位。c：加焊料。d：冷却。e：先取焊料，再取烙铁。(45°角取出。)
5 三步法分别为：a：准备。 b：加焊料。 c：先取焊料，再取烙铁。(45°角取出。) 6
能够正确的掌握以上方法与步法以后，我相信我们的焊接工艺一定有所提高。
八、本周焊接实训心得体会：
在这一周的焊接工艺学习过程中，通过两位老师的细心教导，我学习了很多的东西，使
我眼界打开，感受颇深。简单的焊接使我了解到人生学习的真谛，课程虽然结束了，但学习
还没结束，我知道作为信息时代的大学生，作为国家重点培育的高科技人才，仅会操作鼠标
是不够的，基本的动手能力是一切工作和创造的基础和必要条件。8O
