水闸闸墩裂缝成因分析及防治措施
【摘要】水闸是城市水利基础设施的重要组成部分，具有排洪、排涝、减灾等作用。但水闸闸墩在浇筑后时常会出现裂缝的现象，给水闸的运行带来安全隐患。本文结合工程实例，介绍了水闸的设计要求及施工情况，对水闸闸墩混凝土裂缝产生的原因进行分析，并提出一些有效的防治措施。供类似工程参考。
【关键词】水闸闸墩；裂缝；混凝土配合比；防治措施
随着水利基础设施建设的不断发展，水闸工程数量日益增加。水闸是常见的水工建筑物，担负着农田灌溉、防洪等主要任务，主要应用于水库的水位控制及水量调节当中。水闸闸墩主要为大体积混凝土结构浇筑而成，在浇筑完成后，闸墩部位易出现裂缝的问题，不仅影响建筑物的结构强度和整体稳定性，而且无法保证水工建筑物的正常使用。裂缝问题长期以来困扰着水利工程界，一直未能得到很好地解决。因此，本文通过对产生裂缝的原因进行分析，并提出了防治措施，对做好水闸闸墩混凝土裂缝的防治工作，确保水利工程的正常运行都有重要意义。
1.工程概况
某水闸工程，闸底板厚1.12m，边墩厚1.03m，中墩厚1.23m，墩高7.6m，为一典型的大体积混凝土结构。工程进入闸体混凝土浇筑阶段，根据施工单位记录，在拆模后的一个星期左右，即发现了闸墩上出现裂缝，主要为表面裂缝，部分裂缝深度较大，裂缝逐步发展成两段小，中间大的裂缝形态，缝宽为0.12～0.33mm，裂缝深度

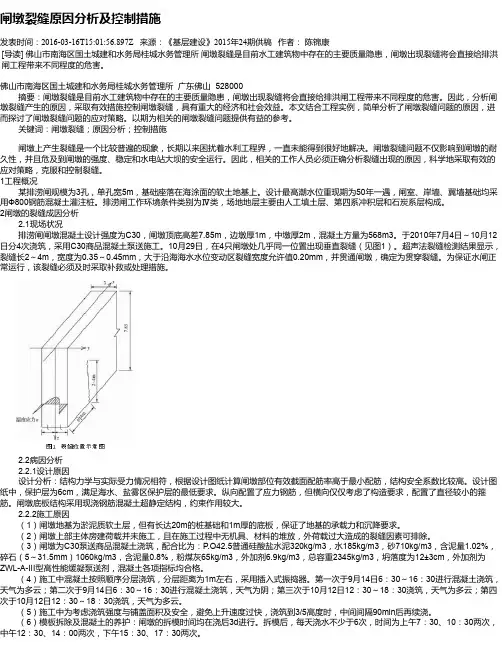

闸墩裂缝原因分析及控制措施 发表时间：2016-03-16T15:01:56.897Z 来源：《基层建设》2015年24期供稿作者：陈锦康 [导读] 佛山市南海区国土城建和水务局桂城水务管理所闸墩裂缝是目前水工建筑物中存在的主要质量隐患，闸墩出现裂缝将会直接给排洪闸工程带来不同程度的危害。 佛山市南海区国土城建和水务局桂城水务管理所广东佛山 528000 摘要：闸墩裂缝是目前水工建筑物中存在的主要质量隐患，闸墩出现裂缝将会直接给排洪闸工程带来不同程度的危害。因此，分析闸墩裂缝产生的原因，采取有效措施控制闸墩裂缝，具有重大的经济和社会效益。本文结合工程实例，简单分析了闸墩裂缝问题的原因，进而探讨了闸墩裂缝问题的应对策略。以期为相关的闸墩裂缝问题提供有益的参考。 关键词：闸墩裂缝；原因分析；控制措施 闸墩上产生裂缝是一个比较普遍的现象，长期以来困扰着水利工程界，一直未能得到很好地解决。闸墩裂缝问题不仅影响到闸墩的耐久性，并且危及到闸墩的强度、稳定和水电站大坝的安全运行。因此，相关的工作人员必须正确分析裂缝出现的原因，科学地采取有效的应对策略，克服和控制裂缝。 1工程概况 某排涝闸规模为3孔，单孔宽5m，基础座落在海涂面的软土地基上。设计最高潮水位重现期为50年一遇，闸室、岸墙、翼墙基础均采用Φ800钢筋混凝土灌注桩。排涝闸工作环境条件类别为Ⅳ类，场地地层主要由人工填土层、第四系冲积层和石炭系层构成。 2闸墩的裂缝成因分析 2.1现场状况 排涝闸闸墩混凝土设计强度为C30，闸墩顶底高差7.85m，边墩厚1m，中墩厚2m，混凝土方量为568m3。于2010年7月4日～10月12日分4次浇筑，采用C30商品混凝土泵送施工。10月29日，在4只闸墩处几乎同一位置出现垂直裂缝（见图1）。超声法裂缝检测结果显示，裂缝长2～4m，宽度为0.35～0.45mm，大于沿海海水水位变动区裂缝宽度允许值0.20mm，并贯通闸墩，确定为贯穿裂缝。为保证水闸正常运行，该裂缝必须及时采取补救或处理措施。 2.2病因分析 2.2.1设计原因 设计分析：结构力学与实际受力情况相符，根据设计图纸计算闸墩部位有效截面配筋率高于最小配筋，结构安全系数比较高。设计图纸中，保护层为6cm，满足海水、盐雾区保护层的最低要求。纵向配置了应力钢筋，但横向仅仅考虑了构造要求，配置了直径较小的箍筋。闸墩底板结构采用现浇钢筋混凝土超静定结构，约束作用较大。 2.2.2施工原因 （1）闸墩地基为淤泥质软土层，但有长达20m的桩基础和1m厚的底板，保证了地基的承载力和沉降要求。 （2）闸墩上部主体房建荷载并未施工，且在施工过程中无机具、材料的堆放，外荷载过大造成的裂缝因素可排除。 （3）闸墩为C30泵送商品混凝土浇筑，配合比为：P.O42.5普通硅酸盐水泥320kg/m3，水185kg/m3，砂710kg/m3，含泥量1.02%，碎石（5～31.5mm）1060kg/m3，含泥量0.8%，粉煤灰65kg/m3，外加剂6.9kg/m3，总容重2345kg/m3，坍落度为12±3cm，外加剂为ZWL-A-III型高性能缓凝泵送剂，混凝土各项指标均合格。 （4）施工中混凝土按照顺序分层浇筑，分层距离为1m左右，采用插入式振捣器。第一次于9月14日6：30～16：30进行混凝土浇筑，天气为多云；第二次于9月14日6：30～16：30进行混凝土浇筑，天气为阴；第三次于10月12日12：30～18：30浇筑，天气为多云；第四次于10月12日12：30～18：30浇筑，天气为多云。 （5）施工中为考虑浇筑强度与铺盖面积及安全，避免上升速度过快，浇筑到3/5高度时，中间间隔90min后再续浇。 （6）模板拆除及混凝土的养护：闸墩的拆模时间均在浇后3d进行。拆模后，每天浇水不少于6次，时间为上午7：30、10：30两次，中午12：30、14：00两次，下午15：30、17：30两次。
