铝合金龙骨吊顶施工工艺
铝合金龙骨吊顶施工工艺具体内容是什么，下面为大家解答。
铝合金龙骨吊顶施工工艺流程：弹线定位—确定吊顶标高—吊杆或镀锌铁丝的固定—龙骨安装与调平—顶棚板安装。
弹线定位
根据设计图纸，结合具体情况，将龙骨及吊点位置弹到楼板底面上。如果吊顶设计要求具有一定造型或图案，应先弹出吊顶对称轴线，龙骨及吊点位置应对称布置。龙骨和吊杆的间距、主龙骨的间距是影响吊顶高度的重要因素。不同的龙骨断面及吊点间距，都有可能影响主龙骨之间的距离。各种吊顶、龙骨间距和吊杆间距一般都控制在1.0一1.2m以内。弹线应清晰，位置准确。铝合金板吊顶，如果是将板条卡在龙骨之上，龙骨应与板成垂直;如用螺钉固定，则要视板条的形状，以及设计上的要求而具体掌握。
确定吊顶标高
将设计标高线弹到四周墙面或柱面上;如果吊顶有不同标高，那么应将变截面的位置弹到楼板上。然后将角铝或其他封口材料固定在墙面或柱面，封口材料的底面与标高线重合，角铝常用的规格为25mmx25mm，铝合金板吊顶的角铝应同板的色彩一致。角铝多用高强水泥钉固定，亦可用射钉固定。
吊杆或镀锌铁丝的固定
与结构一端的固定，常用的办法是用射钉枪将吊杆或镀锌铁丝固定。可以选用尾部带孔或不带孔的两种射钉规格。如果用角钢一类材
一、适用范围 适用于工业与民用建筑室内轻钢骨架下安装暗龙骨吊顶工程。 二、施工准备 2．1 技术准备 编制轻钢骨架活动罩面板顶棚工程施工方案，并对工人进行书面及安全交底。 2．2 材料要求 1．轻钢龙骨分U形和T形龙骨两种，并按荷载分上人和不上人两种。 2. 轻钢骨架主件为大、中、小龙骨。配件有吊挂件、连接件、插接件。 3. 零配件：有吊杆、角码、螺丝杆和螺母、射钉、自攻螺钉。 4．按设计要求选用罩面板，其材料品种、规格、质量应符合设计要求。 2．3 主要机具 电锯、无齿锯、手电锯、冲击电锤、电动螺丝刀(锯)、手刨、钳子、扳手、水准仪、靠尺、钢卷尺等。 2．4 作业条件 1．施工前应熟悉现场、图纸及设计说明。 2．设计要求对房间的净高、洞口标高和吊顶内的管道、设备及其支架的标高进行交接检验。 3．设备安装完成；罩面板安装前，上述设备应检验、试压验收合格。 4．面板安装前，墙、柱面装饰基本完成，涂料只剩最后一遍面漆并经验收合格。 三、施工工艺 3．1 工艺流程 3．2 操作工艺 1．弹标高水平线、划龙骨分档线 用水准仪在房间内每个墙(柱)角上抄出水平点(若墙体较长，中间也应适当抄几个点)，弹出水准线(水准线距地面一般为500mm)，从水准线量至吊顶设计高度加上12mm(一层石膏板的厚度)，用粉线沿墙(柱)弹出水准线，即为吊顶次龙骨的下皮线。同时，按吊顶平面图，在混凝土顶板弹出主龙骨及吊杆的位置。主龙骨宜平行房间长向布置，一般从吊顶中心向两边分。主龙骨与吊杆间距为900mm～1200mm，一般取1000mm。如遇到梁和管道固定点大于设计和规程要求，自攻螺丝与板边(纸面石膏板即包封边)的距离，以lOmm～15mm为宜，切割的板边以15mm～20mm为宜。 自攻螺钉钉距板边以150mm～170mm为宜，板中钉超过300mm螺钉应与板面垂直，已弯曲、弯形的螺钉应剔除，并在离原钉50mm处另安螺钉。 安装双层板时，面层板与基层板的拼接应错开，不得在一根龙骨上。 板的接缝，应按设汁要求进行处理。 纸面石膏板、埃特板与龙骨固定时，应从一块板的中间向板的四边进行固定，不得多点同时作业。 螺丝钉头宜略埋人板面，但不得损坏纸面，钉眼应作防锈处理并用石膏腻子抹平。 拌制石膏腻子时，必须用清洁水和清洁容器。 (2)木质多层板安装 龙骨间距、螺丝与板边的距离，以及螺丝间距等应满足设计要求和有关产品的要求。 本质多层板与龙骨固定时，所用手电钻钻头的直径应选用螺丝直径小于0．5mm～
铝合金吊顶工程施工方 案 文件排版存档编号：[UYTR-OUPT28-KBNTL98-UYNN208]
铝合金吊顶工程施工方案 （1）基本要求 1）龙骨、吊杆及其配件刷深灰色防霉涂料。 2）吊顶龙骨体系中的吊杆均应做防火防锈处理，当吊杆长度超过时，须做反向支撑，同时所有吊杆均应与结构底板固定，吊顶的吊挂件不得与设备管道及检修通道的吊挂件合用，也不得吊挂在管道或其他设备上。设备管道不得架设在吊顶龙骨上。 3）站厅公共区、站台公共区、通道天花采用铝合金方通时需两端部封口。 4）公共区（站厅、站台、通道、出入口）天花以上的结构顶板底面、柱子顶部等装修界面可视范围内均要求喷涂深灰色防霉防潮涂料。除消防水管、气体灭火管等有特殊要求的管线外，天花以上管线应喷涂哑光深灰色防霉防潮涂料。简装修裸露天花墙面、天花表面要求喷涂深灰色防霉防潮涂料。 5）墙、地面结构变形缝处的吊顶内龙骨需在此处断开。 （2）材料准备 轻钢龙骨、配件、吊杆、膨胀螺栓、铝方通等，进场检验合格且应有出厂合格证及材料质量证明。 （3）作业条件 安装面层前需与各专业沟通配合，确认各专业是否已将管线铺设完毕。金属吊顶安装前吊顶内所有安装工程隐蔽验收需完毕，吊顶内所安装的各种设备应调试完毕，防潮防霉涂料应涂刷完毕。 1）已确定灯位、通风口及各种照明孔口的位置。 2）顶棚罩面板安装前，应做完墙、地面的湿作业工程项目。 3）搭好顶棚施工操作平台架子。 4）龙骨架顶棚在大面积施工前，应做样板间，对顶棚的起拱、灯具、烟感探测器、导向标识、风口等处进行构造处理，检查符合设计要求后再大面积施工。 （4）施工工艺
1）弹标高控制线 根据图纸及现场实际情况确定标高，并在四周墙柱面弹出标高控制线，经测量人员复核无误。 2) 弹吊杆点线 根据吊顶排版图确定吊杆中心点位置，用墨线弹出，龙骨间距1200mm，边距300mm，吊点弹线完毕后应及时检查。不得遗漏检修口、通道口等处的附加吊杆位置线。 吊顶的吊挂点与结构连接可采用膨胀螺栓，位置应正确并固定牢固。膨胀螺栓钻孔遇到结构钢筋时，应沿大龙骨方向前后移动50～100mm补设。 3) 吊杆龙骨 吊杆与龙骨进场后，将材料报验资料上报监理单位，通过进场验收后，方可使用。龙骨搬运时造成翘曲、变形者，应予修理。 按设计及规范要求选用合适的主龙骨，吊装主龙骨的吊杆距离以及主龙骨间距，在满足设计及规范要求的前提下充分考虑现场吊顶内管线分布的实际情况来布置。 4) 吊杆固定 按照标高要求制作吊杆，并根据吊点位置安装固定吊杆，Φ8金属吊杆用膨胀螺栓与结构顶板连接，双向吊杆中距1200mm。 5) 安装主、次龙骨 吊杆安装完后安装主龙骨，然后安装次龙骨，主龙骨间距1200mm，次龙骨间距1200mm，与主龙骨十字交叉，紧贴主龙骨，并与其扣牢。安装主龙骨，同时应起拱。主龙骨的接长应采取对接，相邻两龙骨的端部通过对接片固定对接，主龙骨挂好后应基本调平。 金属方通及体系安装：把预装在金属方通龙骨上的吊件连同金属方通龙骨紧贴主龙骨，并与主龙骨成垂直方向扣在主龙骨下面，金属方通龙骨间距1～1．2 m，全部装完后必须调整至水平；将金属方通按顺序卡在方通龙骨上，并调至水平。 （5）质量要求
隐蔽工程验收记录 质控（建）表4.1.5.3 共7页第1页工程名称施工单位 分部（子分部）工程 名称建筑装饰装修（吊顶） 分项工程 名称 暗龙骨吊顶安装 隐检部位13、14层走道、电梯厅、卫生间、茶水间 隐蔽项目暗龙骨隐蔽日期2013年7月5日 隐蔽内容1、内膨胀管吊点间距，吊杆与内膨胀管的连接。 2、主龙骨两端头与墙的距离，主龙骨间距及悬臂端长度。 3、副龙骨间距及与主龙骨的连接。 4、吊顶所用的材质和规格 施工单位检查情况 1、所用材料及规格为：主龙骨U38*1.0，副龙骨U50*0.6，镀锌金属吊杆M8，内膨胀管M8。 2、M8内膨胀管吊间距900-1000mm,吊杆与内膨胀管的连接坚固，吊杆垂直。 3、主龙骨两端头距墙150-200mm，间距900-1200mm ,主龙骨的悬臂端不大于300mm。 4、副龙骨间距为400mm,并与主龙骨的连接牢固。 5、吊顶起拱高度为跨度的1/200，边龙骨由30*30mm L型镀锌边角沿标高在四周固定，采用自攻螺丝固定。 隐蔽自检完成，请给予检查。 隐蔽验收结论
施工单位质检员施工员 监理（建设） 单位 监理工程师（建设单位 项目专业技术负责人） 隐蔽工程验收记录 质控（建）表4.1.5.3 共7页第2页工程名称施工单位 分部（子分部）工程 名称建筑装饰装修（吊顶） 分项工程 名称 暗龙骨吊顶安装 隐检部位15、16层走道、电梯厅、卫生间、茶水间 隐蔽项目暗龙骨隐蔽日期2013年7月10日 隐蔽内容1、内膨胀管吊点间距，吊杆与内膨胀管的连接。 2、主龙骨两端头与墙的距离，主龙骨间距及悬臂端长度。 3、副龙骨间距及与主龙骨的连接。 4、吊顶所用的材质和规格 施工单位检查情况 1、所用材料及规格为：主龙骨U38*1.0，副龙骨U50*0.6，镀锌金属吊杆M8，内膨胀管M8。 2、M8内膨胀管吊间距900-1000mm,吊杆与内膨胀管的连接坚固，吊杆垂直。 3、主龙骨两端头距墙150-200mm，间距900-1200mm ,主龙骨的悬臂端不大于300mm。 4、副龙骨间距为400mm,并与主龙骨的连接牢固。 5、吊顶起拱高度为跨度的1/200，边龙骨由30*30mm L型镀锌边角沿标高在四周固定，采用自攻螺丝固定。 隐蔽自检完成，请给予检查。
暗龙骨吊顶工程 本章适用于工业与民用建筑室内轻钢骨架下安装暗龙骨吊顶工程。 一、材料要求： 1轻钢龙骨分U 形和T 形龙骨两种，并按荷载分上人和不上人两种。 2 轻钢骨架主件为大、中、小龙骨；配件有吊挂件、连接件、插接件。 3 零配件：有吊杆、角码、丝杆和螺母、射钉、自攻螺钉。 4 按设计要求选用罩面板，其材料品种、规格、质量应符合设计要求。 二、主要机具： 电动机具：电锯、无齿锯、手电钻、冲击电锤、电动螺丝刀、电焊机。 手动机具：射钉枪、拉铆枪、气动直钉枪、气动码钉枪、手锯、手刨子、钳子、扳子、水准仪、靠尺、钢卷尺等。 三、作业条件： 1工前应熟悉现场、图纸及设计说明。 2计要求对房间的净高、洞口标高和吊顶内的管道、设备及其支架的标高进行交接检验。 3收记录和复验报告。 4设备安装完成。罩面板安装前，上述设备应检验、试压验收合格。 5面板安装前，墙、柱面装饰基本完成，涂料只剩最后一遍面漆并经验收合格。 四、操作工艺： （一）工艺流程: （二）操作工艺： 1.弹吊顶水平线，划龙骨分档线： 用水准仪在房间内每个墙（柱）角上抄出水平点（若墙体较长，中间也应适当抄几个点），弹出水准线（水准线距地面一般为500㎜），从水准线量至吊顶设
计高度加上12㎜(一层石膏板的厚度)，用粉线沿墙(柱)弹出水准线，即为吊顶次龙骨的下皮线。同时，按吊顶平面图，在混凝土顶板弹出主龙骨及吊杆的位置。主龙骨宜平行房间长向布置，一般从吊顶中心向两边分。主龙骨与吊杆间距为900㎜～1200㎜，一般取1000㎜。如遇到梁和管道固定点大于设计和规程要求，应增加吊杆的固定点。 2．固定吊挂杆件： 采用膨胀螺栓固定吊挂杆件。不上人的吊顶，吊杆长度小于或等于1000㎜时，可以采用ф6的吊杆，如果吊杆长度大于1000㎜，应采用ф8的吊杆，还应设置反向支撑。吊杆可以采用冷拔钢筋或盘圆钢筋，盘圆钢筋应采用机械将其拉直。上人的吊顶，吊杆长度小于等于1000㎜时，可以采用ф8的吊杆，如果吊杆长度大于1000㎜，应采用ф10的吊杆，吊杆的一端与∟30×30×3 L=50mm 角钢焊接(角钢的孔径应根据吊杆和膨胀螺栓的直径确定)，另一端套出丝扣，丝扣长度不小于100㎜，也可以买成品丝杆与吊杆焊接。制作好的吊杆应做防锈处理，吊杆用膨胀螺栓固定在楼板上，用冲击电锤打孔，孔径应稍大于膨胀螺栓的直径。 吊挂杆件应通直并有足够的承载能力。当预埋的杆件需要接长时，必须搭接焊牢，搭接长度为10d,焊缝要均匀饱满。吊杆距主龙骨端部距离不得超过300㎜，否则应增加吊杆。 灯具、风口及检修口等应设附加吊杆。大于3kg的重型灯具、电扇及其他重型设备严禁安装在吊顶工程的龙骨上，应另设吊挂件与结构连接。 3.安装边龙骨： 边龙骨的安装应按设计要求弹线，沿墙（柱）上的水平龙骨线把Ｌ形镀锌轻钢条用自攻螺丝固定在预埋木砖上，如为混凝土墙（柱）可用射钉固定，射钉间距应不大于吊顶次龙骨的间距。 4.安装主龙骨： 主龙骨应吊挂在吊杆上，主龙骨间距900㎜～1200㎜，一般取1000mm。主龙骨分为不上人UC38和UC50龙骨，上人UC60龙骨二种。主龙骨应起拱，起拱高度为房间短向跨度的1/500。主龙骨的悬臂段不应大于300㎜，否则应增加吊杆。主龙骨的接头应采取对接，相邻龙骨的对接接头要相互错开。主龙骨挂好后
木龙骨石膏板吊顶施工工艺？ [ 标签：木龙骨,石膏板吊顶,石膏板] 满意答案好评率：60% 1、施工准备 1、1准备好骨架的主件、配件及罩面板。 1、2龙骨要焊接牢固并刷好油漆。 1、3吊顶施工应在墙面装修完后进行。 1、4配置相应的劳动力，准备好机具及劳动保护用品。 2、施工要点 2、1吊顶骨架安装 2、1、1根据设计要求选用龙骨主件及配件并准备好固结材料和施工工具。 2、1、2在结构基层上，按设计要求弹线，确定龙骨及吊点位置。主龙骨端部或接长部位增设吊点。确定吊顶标高。在墙面和柱面上，按吊顶高度要求弹出标高线。弹线清楚，位置准确，其水平允许偏差±5mm。 2、1、3吊件加工与固定：在吊点位置点处固定膨胀吊杆，用吊杆连接固定龙骨。吊杆端头螺纹部分长度大于等于30mm，以便于有较大的调节量。所有吊筋整齐一致，符合明配安装要求。 2、1、4木制拱廊部分吊筋间距小于1m，微孔铝板部分、石膏板部分吊筋间距小于等于1.2m。 2、1、5龙骨的安装与调平： 龙骨安装顺序，先安装主龙骨后安装次龙骨，特殊情况时主、次龙骨一次安装；用一吊环将龙骨箍住；先将主龙骨与吊杆连接固定，与吊杆固定时，用双螺帽在螺杆穿过部位上下固定。然后按标高线调整主龙骨的标高，使其在同一水平面上；主次龙骨的位置，一般应按装饰板材的尺寸在主龙骨底部弹线，用挂件固定，并使其固定严密，不得有松动。 2、1、6为防止主龙骨向一边倾斜，吊挂件安装方向应交错进行，小龙骨垂直于
主龙骨；横撑下料尺寸要比名义尺寸大2-3mm，其中距视装饰板材尺寸决定，一般安置在板材接缝处。 2、1、7吊顶施工过程中，土建与电气设备等安装作业应密切配合，特别是预留孔洞、吊灯等处的补强应符合设计要求，以保证安全。 2、2吊顶罩面板安装 2、2、1罩面板安装前的准备工作应符合下列规定： 2、2、1、1在现浇板或预制板缝中，按设计要求设置预埋件或吊杆； 2、2、1、2吊顶内的通风、水电管道及上人吊顶内的人行或安装通道，安装完毕。消防管道安装并试压完毕； 2、2、1、3吊顶内的灯槽、斜撑、剪刀撑等，应根据工程情况适当布置灯具，应吊在主龙骨或附加龙骨上，重型灯具或电扇不得与吊顶龙骨连接，应另设吊钩； 2、2、1、4罩面板应按规格、颜色等进行分类选配。 2、2、2罩面板安装前，应根据构造需要分别弹线。带装饰图案罩面板的位置应符合设计要求。若设计无要求，宜由顶棚中间向两边对称排列安装。墙面与顶棚的接缝应交圈一致。 2、2、3罩面板与墙面、窗帘盒、灯具等交接处应严密，不得有漏缝现象。 2、2、4搁置式的轻质罩面模式以，应打基础发设计要求设置压卡装置。 2、2、5罩面板不得有悬臂现象，应增设附加龙骨固定。 2、2、6施工用的临时马道应架设或吊挂在结构受力构件上，严禁以吊顶龙骨作为支撑点。 2、2、7各类石膏板安装： 2、2、7、1石膏板安装方法采用螺钉安装法。石膏板的长边与次龙骨呈交叉状态，使端边落在次龙骨中央部位。石膏板从吊顶的一端开始错缝安装，逐块排列，余量放在最后安装。 2、2、7、2石膏板与墙面留6mm的间隙。石膏板与石膏板之间空2-3mm。自攻螺丝（3.5○42.5mm）与纸面石膏板边距离：面纸包封的板边10-15mm间隙，切割的板边距离15-20mm；钉距为150-170mm。固定石膏板的次龙骨间距，采用400mm。 2、2、7、3安装双层石膏板时，面层板与基层板的接缝错开，不在同一根龙骨上接缝。纸石膏板与龙骨固定，从一块板的中间向板的四边固定，不多点同时操

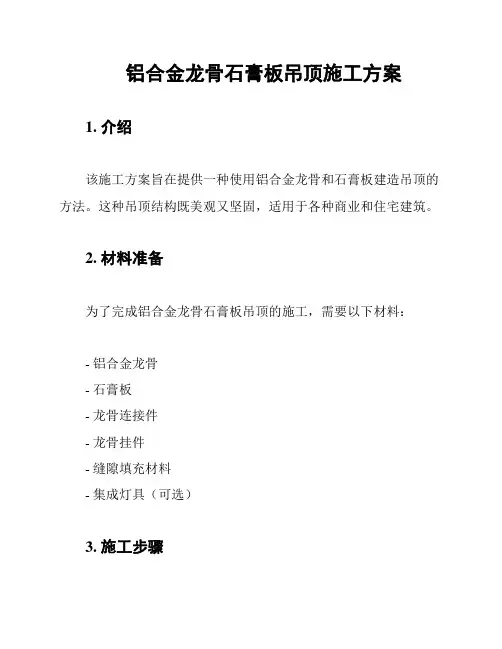

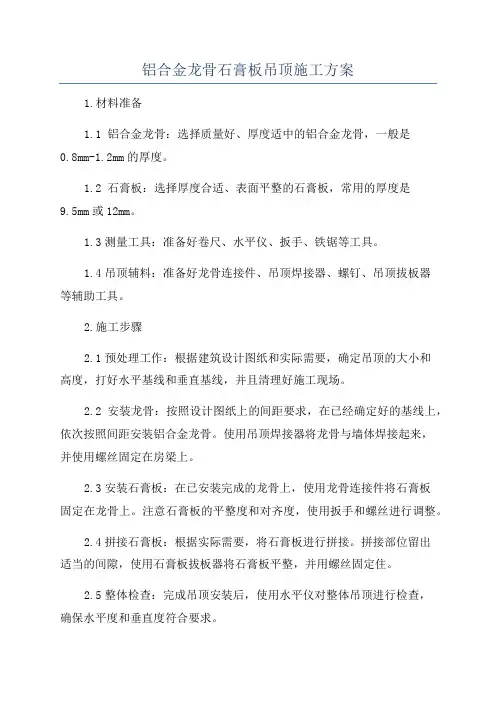

铝合金龙骨石膏板吊顶施工方案 (一) 材料购配件要求 1．铝合金龙骨T型骨架。 2．铝合金骨架主件为大，中，小龙骨；配件有吊挂件，连接件，挂插件。 3．零配件：有吊杆.花蓝螺丝.射钉.自攻螺钉. 4．按设计说明选用材料品种.规格.质量应符合设计要求。 5．粘结剂：应按主材的性能选用，使用前作粘结试验。 (二) 主要机具 主要机具包括：电锯，无齿锯，射钉枪，手锯，手刨子，钳子，螺丝刀，搬子，方尺，钢尺，钢水平尺等。 (三) 作业条件 1.应在现有的砼梁或板上，按设计要求间距：纵距1000mm、横距1200mm，打膨胀螺栓安装φ6~φ10钢筋混吊杆，设计荷载8.5Kg∕㎡（600×600石膏罩面板7Kg∕㎡、国标1mm50铝合金0.5Kg∕㎡、0.8mm铝合金副龙骨0.25Kg ∕㎡、6mm钢吊丝0.25Kg∕㎡）。 2. 安装完顶棚内的各种管线，确定好灯位，各种露明孔口位置。 3. 各种材料全部配套备齐。 4. 顶棚罩面板安装前应做完墙，地面作业工程项目。 5. 搭好顶棚施工操作平台架子。 6. 铝合金骨架顶棚在大面积施工前，应做样板间，对顶棚的起拱度，灯槽的构造处理，分块及固定方法等应经试装并经鉴定认可后方可大面积施工。
(四) 操作工艺 1．工艺流程： 弹线—→安装大龙骨吊杆—→安装大龙骨—→安装中龙骨—→安装小龙骨—→安装罩面板—→安装压条—→刷防锈漆 2．弹线：根据楼层标高线，用尺竖向量至顶[棚设计标高，沿墙，柱四周弹顶棚标高，并沿顶棚的标高水平线，在墙上划好分挡位置线。 3．安装大龙骨吊杆：在弹好顶棚标高水平线及龙骨位置线后，确定吊杆下端头的标高，按大龙骨位置及吊挂间距，将吊杆无螺栓丝扣的一端与楼板预埋刚筋连接固定。 4．安装大龙骨 ①．配装好吊杆螺母。 ②．在大龙骨上预先安装好吊挂件。 ③．安装大龙骨：将组装吊挂件的大龙骨，按分档线位置使吊挂件穿入吊杆螺母，拧好螺母。 ④．大龙骨相接：装好连接件，拉线调整标高起拱和平直。 ⑤．安装洞口附加大龙骨，按照图集相应节点构造设置连接卡。 ⑥．固定边龙骨，采用射钉固定。 5．安装中龙骨： ①．按以弹好的中龙骨分档线，卡放中龙骨吊挂件。 ②．吊挂中龙骨：按设计规定的中龙骨间距，将中龙骨通过吊挂件，吊挂在大龙骨上。
强制性条文 3.2.9 建筑装饰装修工程所使用的材料应按设计要求进行防火、防腐和防虫处理。 6.1.12 重型灯具、电扇及其他重型设备严禁安装在吊顶工程的龙骨上。 主控项目 6.2.2 吊顶标高、尺寸、起拱和造型应符合设计要求。 检验方法：观察；尺量检查。 6.2.3 饰面材料的材质、品种、规格、图案和颜色应符合设计要求。 检验方法：观察；检查产品合格证书、性能检测报告、进场验收记录和复验报告。 6.2.4 暗龙骨吊顶工程的吊杆、龙骨和饰面材料的安装必须牢固。 检验方法：观察、手扳检查；检查隐蔽工程验收记录和施工记录。 6.2.5 吊杆、龙骨的材质、规格、安装间距及连接方式应符合设计要求。金属吊杆、龙骨应经过表面防 腐处理；木吊杆、龙骨应进行防腐、防火处理。 检验方法：观察；尺量检查；检查产品合格证书、性能检测报告、进场验收记录和隐蔽工程验收 记录。 6.2.6 石膏板的接缝应按其施工工艺标准进行板缝防裂处理。安装双层石膏板时，面层板与基层板的接 缝错开，并不得在同一根龙骨上接缝。 检验方法：观察。 一般项目 6.2.7 饰面材料表面应洁净、色泽一致，不得有翘曲、裂缝及缺损。压条应平直、宽窄一致。检验方法：观察、；尺量检查。 6.2.8 饰面板上的灯具、烟感器、喷淋头、风口蓖子等设备的位置应合理、美观，与饰面板的交接应吻 合、严密。 检验方法：观察。 6.2.9 金属吊杆、龙骨的接缝应均匀一致，角缝应吻合，表面应平整，无翘曲、锤印。木质吊杆、龙骨 应顺直，无劈裂、变形。 检验方法：检查隐蔽工程验收记录和施工记录。 6.2.10 吊顶内填充吸声材料的品种和铺设厚度应符合设计要求，并应有防散落措施。 检验方法：检查隐蔽工程验收记录和施工记录。 6.2.11 暗龙骨吊顶工程安装的允许偏差和检验方法应符合表6.2.11的规定。 暗龙骨吊顶工程安装的允许偏差和检验方法 表6.2.11
吊顶施工 6.1 轻钢龙骨、石膏板吊顶 6.1.1材料要求 6.1.1.1 烘干白松净木方，规格不小于20×30㎜，含水率小于12%，无劈裂、腐朽、虫眼、节疤不大于材宽的1/3。 6.1.1.2 9㎜厚纸面石膏板。 6.1.1.3 其他材料：圆钉、50汽钉、膨胀螺栓、防火防腐双功能涂料。 6.1.2 施工条件 6.1.2.1 吊顶内各种管线安装完毕。 6.1.2.2 所有木龙骨刷涂防火涂料。 6.1.2.3 墙顶面基底清理干净，无施工障碍。 6.1.3 施工工艺
按设计吊顶标高弹水平线——弹划龙骨分档线——安设吊点、吊筋——安装主龙骨——安装副龙骨——安装罩面石膏板 6.1.3.1 弹线：根据水平标准线顺墙高量到吊顶设计标高，沿墙四周弹水平标高线，并在四周的标高线上划好龙骨的分档位置线。 6.1.3.2 沿分档位置线打孔下木楔，孔径不小于10㎜，孔距依分档位置线确定，但不大于500㎜。 6.1.3.3 安装主龙骨，贴顶主龙骨，每间隔1米用Φ8㎜以上膨胀螺栓固定，其他点可用铁钉木楔固定。沿墙主龙骨用铁钉木楔固定，主龙骨间距不大于400㎜。 6.1.3.4 安装副龙骨，按分档线和主龙骨位置安装通长的两根边龙骨，拉线确定其符合水平标高，用竖向吊挂小龙骨固定边龙骨和主龙骨的连接，竖向吊挂小龙骨要逐根错开，通长边龙骨的对接接头应错开，并用夹板错位钉牢。 6.1.3.5 安装卡档副龙骨，按照石膏板的分块尺寸和接缝要求找平钉固定卡档副龙骨，卡档副龙骨间距不大于400㎜，卡档小龙骨应用50汽钉钉牢。 6.1.3.6 检查吊顶骨架牢固、稳定，标高位置准确后，表面封石膏板，石膏板用自攻螺丝固定，间距150-200㎜，自攻螺丝涂防锈漆。 6.1.3.7 不允许用汽钉固定石膏板，木龙骨上不允许吊挂灯具、设备等重物。 6.2 木龙骨、轻钢龙骨混合结构石膏板吊顶
铝条板吊顶施工工艺 一．适用范围 适用于卫生间、食堂操作间、浴室更衣间等铝合金条板吊顶施工。 1、1.0 厚铝合金搭接型条板面层 2、条板轻钢次龙骨LB50X26，中距W 1200 3、U型轻钢主龙骨CB38X12，中距W 1500,与钢筋吊杆固定 4、A 6钢筋吊杆，中距横向w 1500,纵向W 1500,吊杆上部与板底预留吊环固定 5、现浇钢筋混凝土板底预留 A 10钢筋吊环（勾），中距横向w 1500,纵向w 1200 二．施工准备 1 、材料准备 1 ）主材：铝条板的规格、型号、材质、喷涂质量及厚度应符合设计要求。铝条板的宽度必须保证宽窄一致；如果铝条板的长度偏差造成通长板缝超出允许偏差时，可采取的方法：从同一规格型号的铝条板中，挑出长度最小的铝条板，以此板为模板，将其他铝条板按模板加工，切割一侧的毛边应用角磨机处理圆滑。因铝条板不同批次会存在细微色差，所以要求同一区域的铝条板必须同一批次加工，不同区域的铝条板可分批次加工，从而保证同一区域内铝条板色泽一致。 龙骨：铝条板配套龙骨分格尺寸应符合设计要求。 2）附材、配件：吊杆、膨胀螺栓、角码、自攻螺丝、清洗剂等应符合设计要求；金属件需进行防腐处理；清洗剂应符合环保要求。 2、机具设备准备 1 ）机具：型材切割机、电锯、电锤、手枪钻、电焊机、角磨机、电焊机等。 2）工具：拉铆枪、钳子、扳手、螺丝刀等。 3）计量检测用具：钢尺、水平尺、水准仪、激光放线仪、靠尺、塞尺、线坠等。 4）安全防护用品：安全帽、安全带、电焊帽、电焊手套、线手套等。 3、作业条件 1 ）各种材料配套齐全已进场，并进行了检验或复试，填写好检查记录。 2）室内墙面装饰施工作业已完成，地面湿作业已完成，并经检验合格。 3）饰面板安装之前，吊顶内的管道和设备安装、调试完成，并检验合格办理完交接手续。 4）吊顶内四周墙面及顶面的各种孔洞已封堵处理完毕，抹灰已干燥。 5）施工所需的脚手架已经搭设完毕，高度合适，并经检验合格。 4、技术准备
迪庆州香格里拉开发区商贸中心装修工程吊顶（暗龙骨）施工方案 1．编制依据 1.1施工图纸； 1.2施工组织设计； 1.3《建筑装饰装修工程质量验收规范》(GB50210—2001) 1.4《住宅装饰装修工程施工规范》(GB50327—2001) 1.4《建筑地面工程施工质量验收规范》(GB50209—2002) 2 装饰装修工程概况 2.1 室内装饰 顶棚——1-3层商场吊顶棚。 2.2 装饰工程特点 本工程的质量目标为合格工程，目前结构尺寸、外观观感控制已达到预控目标，因此，装饰工程质量，必须克服材料本身带来的施工难度，达到“粗粮细做”，保证观感和实测达到质量预控的目标。 另外，装饰工程施工期比较紧，需合理安排各分包及各专业，保证进度。3.施工部署 3.1、施工准备一 （一）作业条件： 1、在所要吊顶的范围内，机电安装均已施工完毕，各种管线已试压合格， 已经过隐蔽验收。 2、已确定灯位及各种照明孔口的位置。 3、顶棚罩面板安装前，应作完墙、地湿作业工程项目。 4、搭好顶棚施工操作平台架子。 5、轻钢骨架顶棚在大积面施工前，应做样板间，对顶棚的起拱度、灯槽、 窗帘盒等处进行构造处理，经鉴定后再大面积施工。 （二）材质准备： 轻钢龙骨、配件、吊杆、膨胀螺丝、自攻螺钉、拉铆钉、石膏板进场检验合
格且有出厂质量证明文件。 （三）施工机具： 无锯切割机、木工电动锯、手电钻、电锤、自攻螺丝铝等。 二、质量要求： 暗龙骨吊顶工程质量要求下表： 三、工艺流程： 弹顶棚标高水平线→画龙骨分档线→安装主骨吊杆→安装主龙骨→安装边龙骨→安装次龙骨→安装石膏板 四、施工工艺： 1、弹顶棚标高水平线：根据设计标高，沿墙四周弹顶棚标高水平线，并沿顶棚 的标高水平线，在墙上画好，龙骨分挡位置线。 2、安装主龙骨吊杆：在弹好顶棚标高水平线及龙骨位置线后，确定吊杆下端头 的标高安装Φ8吊杆。吊杆安装选用膨胀螺栓固定到结构顶棚上，吊杆选用规格符合设计要求，距墙面纵横向300mm开始安装，间距小于1100mm。 见下图
家庭装修施工工艺及规范之轻钢龙骨石膏板吊顶和木龙骨夹板吊顶 轻钢龙骨石膏板吊顶和木龙骨夹板吊顶施工 吊顶施工工艺流程： 熟悉图纸→结构顶放吊筋线，墙面抄水平线→打眼→安装吊筋→安装主龙骨→安副龙骨→拉线→检查主、副龙骨→隐蔽工程验收→强、弱电及消防隐蔽工程验收→封石膏板→自检→验收。 施工要求及操作要点： 1）轻钢龙骨采用C50或C38不上人系列，9mm厚纸面石膏板，全牙Ф6内膨涨吊筋 2）轻钢龙骨安装：大龙骨中距为1200mm，副龙骨距为400mm，吊筋距离为1200mm。在主龙骨端部位接长处必须设置一根吊筋，第一根主龙骨距墙面不得大于150mm吊筋距强、弱电线管，消防管外径大于50mm。 3）主龙骨必须错开格棚灯位。在格棚灯洞四周加设龙骨加固。 4) 跨度比较大的房间，中间起拱高度按跨度的1%起拱。 5）主、副龙骨安装完后，必须拉线检查龙骨横平竖直，作好隐蔽工程验收。 6）膏板安装前，在龙骨下口拉通线，控制石膏板安装时缝隙顺直，石膏板与石膏板接头处留5mm缝，固定石膏板的钉距不得大于150mm,钉帽必须入板内1~2mm。用原子灰将缝和钉眼（钉眼要作防锈处理）批平，接缝处贴绷带。 7）龙骨吊装夹板时，应向业主建议吊装双层夹板，底层为5厘普通夹板，面层为质量较好的进口或合资3厘夹板，保证其面层不会起层、鼓泡。安装时，应注意底层和面层夹板的拼缝必须相互错开，且在转角处，用整板开料过渡，不得在转角处留有拼缝。 8）面层拼缝要留缝3mm，且双边坡口。在刮腻子前，用木胶粉分3次嵌填密实，并刮平。 9）吊顶夹板安装固定时，离墙距离不得小于10mm。 大面积吊顶施工工艺： 本节适用于以轻钢龙骨、铝合金龙骨以及要龙骨为骨架的种类石膏板、矿棉（岩棉）吸音板、 玻璃纤维板、胶合板、钙塑板、塑料板、加压水泥板以及各种金属饰面板等吊顶工程。 （一）施工准备 （一）1.材料
第一节 铝合金条板吊顶施工方法 1.施工范围 本工程使用走廊走道及部分房间吊顶。 2.施工准备 （1）按设计图纸对需进行铝合金吊顶的部位进行核对，实地丈量，并按实际情况进行节点大样设计。 （2）确定定型产品和非定型产品的数量、尺寸、颜色、外型和零配件要求。 （3）在进行吊顶的部位，与有关工种联系配合，在主体结构施工时，预留吊杆或埋件，与照明、通风专业协商好工序插入时间。 （4）铝合金制品和零件进场后，组织相关人员进行进货检验(包括质量和数量)，分规格、品种分类堆放，防止铝合金制品因乱堆、碰撞而翘曲变形。 （5）施工机具准备齐全并可用于施工，主要施工机具有：型材切割机、手枪钻、冲击电钻、水平尺、角尺、粉线袋、螺丝刀、划线铁笔等 3.施工工艺 龙骨布置→弹线→固定吊杆→安装调平龙骨→安装铝合金面板→条边封口 4.操作要点 （1）龙骨布置与弹线 1）确定标高线：根据墙面+500线量出吊顶高度点，然后定出吊顶平面的标高线，并将标高线用粉线包弹到柱面或墙面上。沿标高线用木楔或水泥钉固定角铝，角铝色彩应与铝合金面板一致。
2）确定龙骨位置线：根据房间形状、尺寸及铝合金面板规格确定面板走向、接头位置，安排龙骨及吊点的位置，龙骨间距通常600mm，吊点间距控制在1m左右。 3）如果吊顶有高差，应将变截面的位置线弹到楼板上。 （2）固定吊杆：采用简易伸缩吊杆，吊杆与龙骨以螺栓相连接。 （3）安装与调平龙骨：龙骨可在地面上分片组装，然后托起与吊杆连接固定。龙骨与吊杆连接时，先拉纵横标高控制线，从一端开始边安装边调整，最后再精调一遍。 （4）安装条板：条板采用自攻螺丝固定，应从一个方向依次安装。 5.施工注意事项 （1）灯饰、通风口、检查孔等，应与吊顶协调配合，除设计上充分注意之外，施工时也应注意灯具、风口箅子、检查孔等的安装质量，对于大型灯饰或风口箅子的悬吊系统，应与轻质铝合金吊顶的悬吊系统分开。 （2）自动喷淋、烟感器等设备与吊顶表面衔接要得体，安装要吻合。 （3）在风口、检查孔与墙面或柱面交接部位，面板要做好处理，不得露白槎。常采用的方法是用相同色泽的角铝封口，在检查孔部位，因涉及到两面吸口，需用两根角铝背靠背用拉铆钉固定，然后按预留口的尺寸围成框子。 （4）在板条接长部位，往往会出现接缝过于明显的问题，应注意做好下料工作。条板切割时，除了控制好切割的角度外，同时应对切口部位用锉刀修平，将毛边及不平处修整好，然后再用相同颜色的胶粘剂将接口部位粘合。 6.端部接点处理： 根据铝合金条板的断面形式和配套件的种类，确定端部处理的方式，并画出图样，报现场监理工程师批复后按图施工。 7.允许偏差和检测方法
吊顶工程施工工艺标准 1、适用范围： 本节适用于以轻钢龙骨、铝合金龙骨、木龙骨等为骨架，以石膏板、金属板、矿棉板、塑料板、玻璃板或格栅等为饰面材料的明龙骨、暗龙骨吊顶等安装工程。 2、材料要求： 2.1 龙骨 2.1.1木龙骨：木龙骨的材质、规格应符合设计要求。其木吊杆、木龙骨的含水率应符合国家现行标准的有关规定。木吊杆、木龙骨、造型木板和木饰面板应进行防火、防腐、防蛀处理, 并应符合有关设计规范的规定。 2.1.2金属龙骨：轻钢龙骨、铝合金龙骨及其全部配件均应按设计规格选用，其数量应适当备用。后置埋件、金属吊杆、龙骨应进行防腐、防锈处理。 2.2罩面板：罩面板的品种、规格、图案均应满足设计要求。其材质应按有关材料标准和产品说明书的规定进行验收。罩面板表面应平整，边缘应整齐、颜色应一致。穿孔板的孔距应排列整齐；胶合板、木质纤维板、大芯板不应脱胶、变色。对人造板的甲醛含量进行验收, 应符合相关规定。 2.3其他材料：圆钉、①6或①8螺栓、射钉、膨胀螺栓、胶粘剂、木材防腐剂和8号镀锌 铁丝（铅丝）防火涂料。防火涂料应有产品合格证书及使用说明书。 3、主要机具（工具）： 3.1主要机具：电锯、台刨、手电钻、自攻钻、气钉枪、气泵、切割锯、无齿锯、射钉枪等。 3.2手动工具：手锯、手刨子、钳子、扳子、方尺、盒尺、木刨、扫槽刨、线刨、锯、斧、锤、螺丝刀等。 4、作业条件： 4.1 屋面和楼面防水层完工，并验收合格 4.2墙面抹灰做完。 4.3顶棚内各种管线及通风管道，均应安装完毕并试压合格，并办理验收手续。 4.4直接接触土建结构的木龙骨面，应预先刷防腐剂。
4.5墙为砌体时，应根据顶棚标高，在四周墙上预埋固定龙骨的木砖。 4.6搭好顶棚施工操作平台架。 4.7按设计要求，在墙面弹好吊顶罩面板水平标高线。 4.8做好样板间。钢木骨架、金属龙骨及罩面板安装先作好样板间，并经鉴定合格后，指导大面积施工。 4.9安装龙骨前，应按设计要求对房间净高、洞口标高和吊顶内管道、设备及其支架的标高进行交接检验。 5、施工工艺 一、木龙骨罩面板吊顶 1、工艺流程 弹顶棚标高水平线斗安装龙骨吊点二安装主龙骨二安装小龙骨-安装罩面板一留拼］缝或钉压条 2、操作工艺： ⑴、弹标高水平线：根据室内墙+50水平线，量出顶棚设计标高，沿墙四周弹顶棚标高水平线，其偏差不大于土3mm作为安装的依据。 ⑵、划龙骨分档线：沿已弹好的顶棚标高水平线，划好龙骨的分档位置线。 ⑶、安装龙骨吊点：在顶棚施工前各专业的管线设施应按顶棚的标高控制，按专业施工图安装完毕，并经打压试验和隐检验收。 ⑷、安装大龙骨： 将预埋钢筋端头弯成环形圆钩，穿8号镀锌铁丝或用①6①8螺栓将大龙骨固定，未预埋钢筋时可用膨胀螺栓，并保证其设计标高。吊顶起供按设计、规范要求。 ⑸、安装小龙骨 ①小龙骨底面应刨光、刮平，截面厚度应一致。 ②小龙骨间距应按设计要求，设计无要求时，应按罩面板规格决定，一般为
木龙骨吊顶施工方案 一、施工准备 （一）作业条件 1、安装完顶棚内的各种管线及设备,确定好灯位、通风口及各种照明孔口的位置。 2、顶棚罩面板安装前,应作完墙、地湿作业工程项目。 3、搭好顶棚施工操作平台架子。 4、顶棚在大面积施工前,应做样板间,对顶棚的起拱度、灯槽、窗帘盒、通风口 等处进行构造处理,经鉴定后再大面积施工。 （二）材质准备 ＰＶＣ面板、木龙骨、吊杆等。 （三）施工机具 冲击钻、无齿锯、钢锯、射钉枪、刨子、螺丝刀、吊线锤、角尺、锤子、水平尺、白线、墨斗等。 二、工艺流程 基层弹线→安装吊杆→安装主龙骨→安装边龙骨→安装次龙骨→安装ＰＶＣ面板→饰面清理→分项、检验批验收 三、施工工艺 1、弹线找平→安装主梁→安装搁栅。 2、先弹线找平，根据室内墙上+50cm水平线，用尺量至顶棚的设计标高，沿墙四周弹一 道墨线，作为顶棚四周的水平线， 3、事先在钢筋砼顶棚内预埋φ10螺栓吊筋，下面穿过主梁拧紧拧平，预埋吊筋应与主 梁位置相一致，主梁间距为1.0m，采用6×10cm方木，主梁与楼板之间用5×5cm 方木顶紧，以防颤动，并与吊杆用8#铅丝绑牢，不得有松动和下沉现象。 4、安装搁栅，即小龙骨。为了使顶棚的面层平顺，搁栅必须有一面刨光，刨平，先将 四周的搁栅一级采用4×6cm方木，其间距为40cm，先钉统长搁栅后钉卡档搁栅(用 4×6cm方木)间距40cm。 5、用3"钉子与搁栅钉牢，主梁与长搁栅用吊杆钉牢，吊杆采用5×5cm干燥木材，吊 杆的端头用二个钉子固定，逐根错开，不得钉在同一侧面，顶棚内露明铁件应刷好 防锈漆，顶棚骨架经检验合格后，方可钉面层。 6、安装ＰＶＣ面板:ＰＶＣ面板安装时在装配面积的中间位置垂直次龙骨方向拉一条 基准线,对齐基准线向两边安装。 7、清理:ＰＶＣ面板安装完后,需用布把板面全部擦拭干净,不得有污物及手印等。 8、吊顶工程验收时应检查下列文件和记录: ①吊顶工程的施工图、设计说明及其他设计文件； ②材料的产品合格证书、性能检测报告、进场验收记录和复验报告； ③隐蔽工程验收记录； ④施工记录。 四、成品保护
木龙骨吊顶施工工艺-标准化文件发布号：（9556-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII
木龙骨吊顶施工工艺 安装吊顶需要安装龙骨，下面下边给大家介绍一下木龙骨吊顶施工工艺流程： 木龙骨吊顶施工工艺流程：1、放线 第一步：确定标高线，以地坪基准线为起点，根据设计要求在培(柱)面上量出吊顶的高度(加上一层板的厚度)，并在该点画出标商线(作为吊顶龙骨的下皮线)。可用水准仪或“水柱法”测定。 第二部：确定造型位里线:根据设计要求，在顶栩或培面上画出造型的具体位置线。 木龙骨吊顶施工工艺流程：2、木龙骨拼装
木龙骨在吊装前，应在楼(地)面上进行拼装，拼装的面积一般不超过10衬。龙骨拼装的方法常采用咬口半禅扣接拼装法。其具体做法:在龙骨上开槽，将槽与槽之间进行咬口拼装，槽内涂胶并用钉子固定。 木龙骨吊顶施工工艺流程：3、安装吊点 安装吊点、吊筋吊点常用膨胀螺栓、预埋件等，吊筋可用钢筋、角钢或方木，吊点与吊筋之间可采用焊接、绑扎、钩挂、螺栓或螺钉等方式连接。 木龙骨吊顶施工工艺流程：4、固定沿墙龙骨 用冲击钻在标高线上方打孔，孔内衬塞木楔，将沿墙龙骨钉在木楔上。 木龙骨吊顶施工工艺流程：5、龙骨吊装固定 用铁丝将拼装好的木龙骨吊直在标高线以上，临时固定，用棒线绳或尼龙线沿吊顶标高线拉出几条平行线和对角交叉线，以此为准，将龙骨慢慢移动至与标高线平齐，然后与吊筋连接固定。用同样的方法对叠级吊顶龙骨进行固定，将上下两级龙骨连接起来。 木龙骨吊顶施工工艺流程：6、龙骨调平、起拱 整个龙骨连接后，在吊顶底面下拉出对角交叉线，检查调整吊顶的平整度，面积较大时可起拱，起拱高度约为房间跨度的1/200~1/3000 木龙骨吊顶施工工艺流程：7、安装纸筋石膏板 用自攻螺钉把纸筋石青板铺钉在龙骨上，安装时应注意:石膏板的长边必须与次龙骨呈垂直交叉状态，使端边落在次龙骨中央部位。
(1)弹线 用水准仪在房间内每个墙(柱)角上抄出来水平点(若墙体较长，中间也应适当抄几个点)，弹出水准线(水准线距地面一般为＋500mm)从水准线量至吊顶设计高度加上12mm(一层石膏板的厚度)，用粉线沿墙(性)弹出水准线，即为吊顶次龙骨的下皮线。同时，按吊顶平面图，在混凝土顶板弹出主龙骨的位置。主龙骨应从吊顶中心向两边分，最大间距为1000mm，并标出吊杆的固定点，吊杆的固定点间距800-1000mm，如遇到梁和管道固定点大于设计和规程要求，应增加吊杆的固定点。 (2)固定吊挂杆件 采用膨胀螺栓固定吊挂杆件，吊杆长度如果大于1000mn，应采用Φ8的吊杆，还应设置反向支撑。上人的吊顶，吊杆长度等于1000mm，可以采用Φ8的吊杆，如果大于1000mm，应采用Φ10的吊杆，吊杆的一端同L30×30×3角码焊接(角码的孔径应根据吊杆及膨胀螺栓确定)，另一端可以用攻丝套出大于100mm的丝杆，也可以买成品丝杆焊接。制作好的吊杆应做防锈处理，吊杆用膨胀螺栓固定在楼板上，用冲击电钻打孔，孔径应稍大于膨胀螺栓的直径。 (3)在梁上设置吊挂杆件 a.吊挂杆件应通直并有足够的承载能力。当预埋的杆件需要接长时，必须搭接焊牢，焊缝要均匀饱满。 b.吊杆距主龙骨端部不得超过300mm，否则应增加吊杆。 c.吊顶灯具、风口及检修口等应设附加杆件。 (4)安装边龙骨 边龙骨的安装应按设计要求弹线，沿墙(柱)上的水平龙骨线把L形镀锌轻钢条用自玫螺丝固定在预埋木砖上，如为混凝土墙(柱)上可用射钉固定，射钉间距应不大于吊顶次龙骨的间距。 (5)安装主龙骨 a.主龙骨应吊挂在吊杆上，主龙骨间距800-1000mm。主龙骨宜平行房间长向安装，同时应起拱，起拱高度为房间高度的1/200-1/300。主龙骨的搭接应采取对接，相邻龙骨的对接接头要相互错开，主龙骨挂好后应基本调平。 b.跨度大于15m以上的吊顶，应在主龙骨上，每隔15m加一道大龙骨，并垂直主龙骨焊接牢固。 c.吊顶如设检修走道，应另设附加吊挂系统，用10mm的吊杆与长度为1200mm的L15×5角钢横担用螺栓连接，横担间距为1800~2000mm，在横担上铺设走道，可以用6号槽钢两根间距600mm，之间用10mm的钢筋焊接，钢筋的间距为@100，将槽钢与横担角钢焊接牢固，在走道的一侧设有栏杆，高度为900mm可以用L50×4的角钢做立柱，焊接在走道槽钢上，之间用30×4的扁钢连接。 (6)安装次龙骨 次龙骨应紧贴主龙骨安装。次龙骨间距300-400mm。用T形镀锌铁片连接把次龙骨固定在主龙骨上时，次龙骨的两端应搭花L形边龙骨的水平翼缘上。墙上应预先标出次龙骨中心线的位置，以便安装罩面板时找到次龙骨的位置。当用自攻螺丝钉安装板材时，板材接缝处必须安装在宽度不小于40mm的次龙骨上。次龙骨不得搭接，在通风、水电等洞口周围应设附加龙骨，附加龙骨的连接用铆钉铆固。吊顶灯具、风口及检修口等应设附加吊杆和补强龙骨。
铝合金方板吊顶施工方法 1.施工准备 （1）材料：根据设计要求选择方形铝合金板，确定龙骨间隔尺寸；选择合适的龙骨断面及尺寸。同时铝材进场后需妥善保管，避免变形。 （2）施工机具：型材切割机、手枪钻、冲击电钻、射钉枪，水平尺、角尺、粉线袋、螺丝刀、划线铁笔等 2.施工工艺 龙骨布置与弹线→固定吊杆→安装与调平龙骨→安装铝合金方板→修边封口 3.操作要点 （1）龙骨布置与弹线 1）弹线：确定标高控制线和龙骨布置线，如果吊顶有标高变化时，应将变截面部分的相应位置确定，接着沿标高线固定角铝。 2）确定龙骨位置线：根据铝合金方板的尺寸规格及吊顶的面积尺寸来安排吊顶骨架的结构尺寸，其中铝合金方板600X600（575X575）与配套专用龙骨固定。根据图纸要求用与安装型式配套的专用上层主龙骨，间距≤1200，与铝合金方板配套专用下层副龙骨联结，间距≤600，要求板块组合的图案要完整，四周留边时，留边的尺寸要均匀或对称，将安排好的龙骨架位置线画在标高线的上边。 3）固定吊杆：采用简易伸缩杆，伸缩杆与顶棚采用膨胀螺栓，龙骨与吊杆的固定采用钻孔螺栓固定。 4）安装与调平龙骨：根据纵横标高控制线，从一端开始，边安装边调平，然后再统一精调一次。 （2）块板安装：铝合金块板与龙骨架的安装，主要有吊钩悬挂式或自攻螺丝固定，也可采用钢丝扎结，安装时按弹好的板块安排布置线，从一个方向开始依次安装，并注意吊钩先与龙骨固定，再钩住板块侧边的小孔。铝合金板块在安装时应轻拿轻放。保护板面不受碰撞或刮伤。用M5自攻螺钉固定时，先用手电钻打出直径为4.2mm孔位后再上螺钉。
（3）端部处理：当四周靠墙边缘部分不符合方板的模数时，在取得设计人员和监理的批准后，可不采用以方板和靠墙板收边的方法，而改用条板或纸面石膏板等作吊顶处理。 4.施工注意事项 （1）灯饰、通风口、检查孔等，应与吊顶协调配合，除设计上充分注意之外，施工时也应注意灯具、风口箅子、检查孔等的安装质量，对于大型灯饰或风口箅子的悬吊系统，应与轻质铝合金吊顶的悬吊系统分开。 （2）自动喷淋、烟感器等设备与吊顶表面衔接要得体，安装要吻合。（3）在风口、检查孔与墙面或柱面交接部位，面板要做好处理，不得露白槎。常采用的方法是用相同色泽的角铝封口，在检查孔部位，因涉及到两面吸口，需用两根角铝背靠背用拉铆钉固定，然后按预留口的尺寸围成框子。（4）在方板拼接部位，往往会出现接缝过于明显的问题，应注意做好下料工作。方板切割时，除了控制好切割的角度外，同时应对切口部位用锉刀修平，将毛边及不平处修整好，然后再用相同颜色的胶粘剂将接口部位粘合。（5）允许偏差和检测方法
暗龙骨吊顶（轻钢龙骨纸面石膏板吊顶）施工技术质量交底 一、材料、工具质量要求 1、龙骨的规格、型号应符合设计要求。 2、石膏板的规格、型号应符合设计和规范要求。 3、龙骨、石膏板材料以及配件要配套齐全，并具有产品的出厂合格证及质量保 证书。 4、吊杆要直，不能弯曲。 5、龙骨要直，不能弯曲。无严重的腐蚀、损伤、黑斑、麻点。面积不大于1cm 的黑斑每半长度内不多于5处。 6、纸面石膏板纸与底板不能有脱离，板面不能有严重弯曲。 7、计量工具应是经法定检验合格的产品。 8、施工工具使用前应进行安全性和适用性检查。 9、操作之前，先准备好机具，所用机具应齐全、适用、无障碍，以保证施工质 量和生产顺利进行。 10、操作之后，清点整理机具，妥善保管，以便再用。 二、施工环境要求 1、在龙骨安装阶段，确保施工范围内屋明显障碍物，其目的是保证标高控制的 完整性，相对环境湿度一般在龙骨不出现锈斑为宜。 2、施工环境内建筑物内墙壁一般要求土建粉刷完成或者至少在平顶设计标高处 墙面粉刷必须完成。 三、施工操作要求 1、地坪基础线、标高线、顶棚标高线、顶棚弧形位置线、吊顶布局线、大中型 壁灯吊灯位置线等要一一弹出。 2、放标高线时，先定地面与地坪基准线，如原地需贴石材、瓷砖等饰面，则需 根据饰面的厚度来定地坪基准线，将定出的地坪基准线弹在墙边上，也可以50线为准，上下计算地面和顶棚的高低尺寸，在该面弹出高低尺寸线，弹线位置应准确，其水平允许偏差不得大于±5mm。 3、弹龙骨吊点位置线：用测量仪器将龙骨吊点中心在混凝土楼板底上用灰线一
一弹出。弹线时，吊点中心位置应测定准确，与具体设计无误，不得遗漏，应将膨胀螺栓位置一并弹出。 4、弹大型灯具、电扇等吊具位置线：所有大型灯具、电扇等的吊具、吊杆的位 置，应按设计部位用测量仪器一一测定准确，并用灰线弹于地面楼板上。同时，灯具、电扇、吊具吊杆位子也应正确地弹于楼顶板地面，并做好标记，使操作工人一眼能够看出。 5、弹附加吊杆位置线：根据具体设计，将顶棚检修走道(又名检修马道)、检修口、 通风口、柱子周边处及其他所有须加“附加吊杆”之处的吊杆位置用测量仪器一一测出，用灰线弹于混凝土顶板板底，并做好标记，使操作工人一眼能够看出。 6、弹线复验，单位施工区域弹线完成之后，应对所弹标高线、吊点位置线要进 行检查复量，必要做到没有丝毫遗漏。同时要根据吊顶标高线检查顶棚标高位置，与顶棚上部设备、管线、管道、大型灯具、高、低叠级吊顶部分等有无互相碰撞的地方。一旦出现碰撞，必须与设计人员商定解决方法，然后才能进一步施工。 7、吊杆一般采用D8镀锌内膨胀杆。吊杆离墙位置不大于30cm,吊杆距主龙骨端 部距离不得超过300mm，否侧应增加吊杆，以免主龙骨下滑。吊杆间距一般不大于900mm，最大间距不大于1000mm。有叠级造型的顶棚吊点，应在叠级交接处布置吊点。吊杆与设备相遇时，应调整吊杆构造或增加吊杆。吊杆应通直，并有足够承载力。 8、将主龙骨与内膨胀杆用螺丝拧紧固定牢，主龙骨相互接长采用接插件连接。 9、主龙骨与覆面龙骨配套连接件连接。覆面龙骨间距通常为400mm，以确保 石膏板最大固定间距。主龙骨按照大样图的位置和方向安装完毕后进行调平，可用木方将主龙骨卡住临时固定。在主龙骨下面拉线调平，拧动吊杆螺栓使主龙骨升降，并考虑顶棚起拱高度不大于房间短向跨度的1/200进行调整。 固定石膏板的龙骨应平整，无弯棱凸鼓现象，避免板材在挠曲应力状态下固定。 10、在大面积房间吊顶时，每隔10~20m,在主龙骨上部焊接横卧大龙骨一道，以 加强主龙骨稳定性及吊顶的整体性。 11、龙骨安装从一端依次安装到另一端，有高、低跨安装时，先高后低，主龙骨
