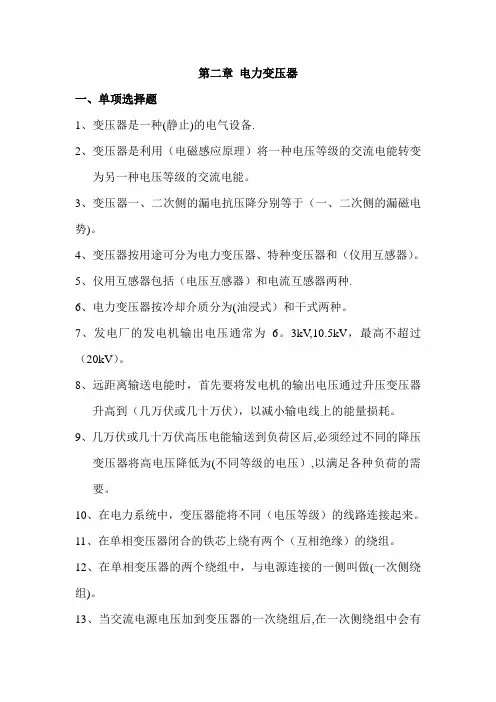

第二章电力变压器
一、单项选择题
1、变压器是一种（静止）的电气设备。
2、变压器是利用（电磁感应原理）将一种电压等级的交流电能转变
为另一种电压等级的交流电能。
3、变压器一、二次侧的漏电抗压降分别等于（一、二次侧的漏磁电势）。
4、变压器按用途可分为电力变压器、特种变压器和（仪用互感器）。
5、仪用互感器包括（电压互感器）和电流互感器两种。
6、电力变压器按冷却介质分为（油浸式）和干式两种。
7、发电厂的发电机输出电压通常为6.3kV,10.5kV,最高不超过（20kV）。
8、远距离输送电能时，首先要将发电机的输出电压通过升压变压器
升高到（几万伏或几十万伏），以减小输电线上的能量损耗。
9、几万伏或几十万伏高压电能输送到负荷区后，必须经过不同的降
压变压器将高电压降低为（不同等级的电压），以满足各种负荷的需要。
10、在电力系统中，变压器能将不同（电压等级）的线路连接起来。
11、在单相变压器闭合的铁芯上绕有两个（互相绝缘）的绕组。
12、在单相变压器的两个绕组中，与电源连接的一侧叫做（一次侧绕组）。
13、当交流电源电压加到变压器的一次绕组后，在一次侧绕组中会有（交流）电流流过。
14、当交流电源电压加到变压器的一次绕组后，在变压器铁芯中将产生（交变）磁通。
15、当交流电源电压加到变压器的一次绕组后，如果变压器的二次侧
绕组与（外电路负荷）连通，就会有电能输出。
16、己知一台变压器的一、二次侧绕组匝数分别为N
1、N
2
，铁芯中
交变磁通的幅值为
m
φ，当频率为f的交流电源电压加到该变压
器的一次绕组后，一次侧绕组中的感应电势为（E
1=4.44
1
fN
m
φ）。
17、变压器的高压绕组的电流一定（低于）低压绕组的电流。
18、变压器一次绕组的电压与二次绕组的电压在数值上的关系为（一
次绕组电压与二次绕组电压的数值关系与其绕组的匝数比成正比）。
19、变压器的变比等于（一、二次侧感应电势有效值）之比。
20、在忽略变压器内部损耗的情况下，变压器的一、二次电流之比与
（一、二次绕组匝数）之比互为倒数。
21、变压器匝数少的一侧电压低，电流（大）。
22、我国变压器的额定频率为（50Hz）。
23、变压器利用电磁感应作用实现电压变换的根本方法是（一次与二次绕组的匝数不相同）。
24、如果忽略变压器的内部损耗，则变压器二次绕组的输出功率（等于）一次绕组输入功率。
25、如果忽略变压器一、二次绕组的（漏电抗）和电阻时，变压器一
次侧电压有效值等于一次侧感应电势有效值，二次侧电压有效值
等于二次侧感应电势有效值。
26、变压器的铁芯是变压器的（磁路）部分。
27、变压器的铁芯由（铁芯柱）和铁轭两部分组成。
28、变压器的铁芯结构一般分为（心式）和壳式两类。
29、变压器的铁芯采用导磁性能好的硅钢片叠压而成，能减小变压器的（铁损耗）。
30、当变压器的电源电压高于额定值时，铁芯中的损耗会（增大）。
31、变压器铁芯采用的硅钢片主要有（热轧）和冷轧两种。
32、我国变压器铁芯采用的硅钢片的厚度主要有（0.35mm、0.30mm、0.27mm等）。
33、如果变压器铁芯采用的硅钢片的单片厚度越薄，则（铁芯中的涡流损耗越小）。
34、变压器的绕组是变压器的（电路）部分。
35、变压器高低压绕组的排列方式有（同心式和交叠式）。
36、变压器的绕组与铁芯之间是（绝缘）的。
37、变压器的绕组一般用绝缘纸包的铜线或（铝线）绕制而成。
38、变压器调整电压的方法是从一侧绕组上设置分接，以增加或切除
一部分绕组的匝数，从而实现（有级调整电压）的方法。
39、变压器变换分接位置以进行调压所采用的开关称为（分接开关）。
40、6300kV A及以下的油浸式变压器采用（吊器身式）油箱结构。
41、油浸式变压器的器身放置于装满变压器油的（油箱）中。
42、变压器的冷却装置是起（散热）作用的。
43、在大型变压器中，采用强迫油循环水冷却器时，冷却器中的冷却介质是（水）。
44、变压器储油柜的作用是保证油箱内总是充满（油），并减小油面与空气的接触面。
45、变压器吸湿器的作用是吸收（空气）中的水分，确保储油柜上部空气的干燥。
46、变压器的高、低压绝缘套管是用来引出变压器（高、低压绕组）
引线，并起对地绝缘作用的。
47、变压器高、低压绝缘套管的内部绝缘有（变压器油）、附加绝缘和电容性绝缘。
48、当变压器内部发生故障产生气体，或油箱漏油使油面降低时，（气
体继电器）能接通信号回路或跳闸回路，以保护变压器。
49、变压器的铭牌上标有变压器的（技术参数）。
50、变压器的相数一般分为（单相和三相）两种。
51、变压器的额定电压是指变压器的（额定线电压）。
52、我国电力系统中，线路终端的最低电压等级为（0.38kV）。
53、考虑线路压降，连接于线路始端的升压变压器，其二次侧额定电
压要（高于）我国输变电线路的电压等级。
54、变压器的额定容量是指变压器在铭牌规定的（额定状态）下，变压器二次侧的输出能力。
55、三相变压器的额定容量是（三相容量之和）。
56、多绕组变压器的额定容量是（最大的绕组额定容量）。
57、一般电力变压器的电压高，其容量一定（大）。
58、变压器的额定电流是指变压器绕组出线端的（额定线电流）。
59、三相变压器的额定电流等于（变压器额定容量除以额定电压的3倍）。
60、绕组Yy联接的三相变压器的一次侧的额定电流等于（变压器额
定容量除以一次侧额定电压的3倍）。
61、绕组Dd联接的三相变压器的二次侧的额定电流等于（变压器额
定容量除以二次侧额定电压的3倍）。
62、三相变压器绕组的联接形式有三角形接法（D接）、（星形接法（Y
接））和曲折形接法（Z接）。
64、变压器的调压方式分为（无励磁调压和有载调压）。
65、变压器二次绕组开路，一次绕组施加额定频率的（额定电压）时，
一次绕组中流过的电流为空载电流。
66、变压器空载合闸时，（会）产生较大的冲击电流。
67、变压器二次绕组短路，一次绕组施加电压使其电流达到（额定值）
时，此时所施加的电压称为阻抗电压。
68、变压器二次绕组短路，一次绕组施加电压使其（电流）达到额定
值时，变压器从电源吸取的功率称为短路损耗。
69、变压器一次绕组接额定频率、额定电压的交流电源，在给定的负
载功率因数下，二次空载电压和二次负载电压之差与二次额定电压的比值，称为（变压器的电压调整率）。
70、变压器一次绕组加额定电压，二次绕组带负载运行时，二次电压
大小将随负载电流大小和（负载功率因数大小）的改变而改变。
71、变压器带感性负载时，从空载到满载其二次电压将会（降低）。
72、变压器的效率是指变压器的（输出有功功率与输入有功功率）之比的百分数。
73、随着负载变化，变压器的效率也发生变化，当铜损耗（等于）铁
损耗时，变压器的效率达到最高。
74、变压器的温升是指变压器所测量部位的温度与（周围环境温度）之差。
75、空气冷却变压器的温升是指变压器所测量部位的温度与（冷却空气温度）之差。
76、水冷却变压器的温升是指变压器所测量部位的温度与（冷却器入口处水温）之差。
77、变压器正常运行时，各部件的温度是（不同的）。
78、变压器正常运行时，（绕组）的温度最高。
79、油浸式电力变压器的信号温度计所指示的温度是（上层油的平均温度）。
80、变压器的最高运行温度受（绝缘材料耐热能力）的限制。
81、A级绝缘的油浸式变压器在正常运行时，变压器上层油温最高不超过（95οC）。
82、变压器的上层油温在正常时一般在（85οC）以下，对强迫油循环
水冷却的变压器为75οC。
83、变压器正常运行时，变压器的温度达到稳定时的温升称为（稳
定温升）。
84、变压器稳定温升的大小与（变压器周围环境的温度）无关，仅取
决于变压器的损耗和散热能力。
85、当变压器的负载一定时，变压器的实际温度随（变压器周围环境温度）的不同而不同。
86、国家标准规定，变压器运行时其周围环境温度最高为（40οC）。
87、国家标准规定，变压器在正常运行下（允许）过载运行。
88、变压器突然短路时，其短路电流的幅值一般为其额定电流的（25~30）倍。
89、变压器的电源电压一般不得超过额定电压的（±5%）。
90、将两台或多台变压器的（一次侧和二次侧绕组）分别接于公共母
线上，同时向负载供电的运行方式称为变压器的并列运行。91、变压器理想并列运行的条件是变压器的联结组标号相同、变压器
的电压比相等和（变压器的阻抗电压相等）。
92、变压器理想并列运行的条件中，变压器的电压比允许有（±5%）的差值。
93、变压器理想并列运行的条件中，变压器的阻抗电压允许有（±10%）的差值。
94、变压器油的试验项目一般为耐压试验、介质损耗试验和（简化试验）。
95、为了及早发现变压器内部存在的潜伏性故障，应结合变压器的运
行维护工作，（定期或不定期）取油样做油的气相色谱分析。
96、变压器运行中补油时应注意，（10kV）及以下的变压器可以补入
不同牌号的油，但应做混油的耐压试验。
97、变压器补油后要检查气体继电器，及时放出气体。若在（24小
时）后无问题，可重新将气体保护接入跳闸回路。
98、容量在630kV A及以上的变压器，且无人值班的，每周应巡视检查（一次）。
99、容量在（630kV A以下）变压器，在每次合闸前及拉闸后应检查一次。
100、对（强迫油循环水冷或风冷）变压器，不论有无人员值班，都应每小时巡视一次。
101、干式变压器是指变压器的（绕组）和铁芯均不浸在绝缘液体中的变压器。
102、干式变压器主要有环氧树脂绝缘干式变压器、气体绝缘干式变压器和（H级绝缘干式变压器）。
103、H级绝缘干式变压器所用的绝缘材料可以连续耐高温（220度）。104、电压互感器工作时相当于一台（空载运行）的降压变压器。105、电压互感器一次绕组匝数（大于）二次绕组的匝数。
106、电压互感器工作时，高压绕组与被测电路（并联），低压绕组与测量仪表或继电器的电压线圈并联。
107、电压一互感器工作时，其二次侧不允许（短路）。
108、电压互感器按用途分为测量用电压互感器和（保护用电压互感器）。
109、电流互感器是将高压系统中的电流或低压系统中的大电流改变为（低压系统）标准的小电流。
110、电流互感器一次绕组匝数（小于）二次绕组的匝数。
111、电流互感器工作时，相当于一台（短路运行）的变压器。112、电流互感器工作时，一次绕组与被测电路（串联）。
113、电流互感器工作时，其二次侧不允许（开路）。
114、电流互感器的额定二次电流一般为（5A）。
115、电流互感器二次回路（一点）接地。
二、判断题
1、变压器是利用电磁感应原理将一种电压等级的直流电能转变为另
一种电压等级的直流电能。（错）
2、当交流电源电压加强到变压器的一次绕组后，在变压器铁芯中产
生的交变磁通只穿过一次侧绕组。（错）
3、当交流电源电压加到变压器的一次绕组后，在变压器铁芯中产生
的交变磁通只在二次侧绕组中产生感应电势。（错）
4、当交流电源电压加到变压器的一次绕组后，变压器的二次侧绕组
与外电路负荷断开，会有电能输出。（错）
5、变压器的变比等于一、二次侧感应电势瞬时值之比。（错）
6、变压器的变比等于一、二次电压最大值之比。（错）
7、变压器一、二次侧感应电势最大值之比等于一、二次侧电压有效值之比。（错）
8、变压器匝数多的一侧电流大，电压高。（错）
9、变压器的铁芯采用导电性能好的硅钢片叠压而成。（错）
10、变压器内部的主要绝缘材料有变压器油、绝缘纸板、电缆纸、皱纹纸等。（对）
11、变压器调整电压的分接引线一般从低压绕组引出，是因为低压侧电流小。（错）
12、气体继电器能反应变压器的一切故障而作出相应的动作。（错）
13、当气体继电器失灵时，油箱内部的气体便冲破防爆膜从绝缘套管
喷出，保护变压器不受严重损害。（错）
14、S11—M（R）—100/10表示三相油浸自冷式，双绕组励磁调压，
卷绕式铁芯（圆截面），密封式，高压绕组额定电压为100kV，低压绕组额定电压为10kV的电力变压器。（错）
15、接在输变电线路终端的变压器被称为降压变压器。（对）
16、接在输变电线路终端的变压器被称为线路电源端变压器。（错）
17、接在输变线路始端的变压器被称为升压变压器。（对）
18、接在输变电线路始端的变压器被称为线路负荷端变压器。（错）
19、多绕组变压器的额定容量是各个绕组额定容量的平均值。（错）
20、单相变压器的额定电流等于变压器额定容量除以3倍额定电压。（错）
21、三相变压器的额定电流等于变压器额定容量除以额定相电压的3倍。（错）
22、三相变压器的额定电流等于变压器额定容量除以额定线电压的3倍。（错）
变压器基本知识试卷答案 得分： 姓名： 第一题：是非题（20分） 1.变压器的基本知识储备是每一个电力人必备的技能。 2.发电厂发出来的电，电压等级较低，必须把电压升高才能输送到较远的用 电区。 3.变压器是根据电磁感应制成的。 4.将变压器和电源一侧连接的线圈叫初级线圈(或叫原边)。 5.变压器初级线圈与次级线圈电压比和初级线圈与次级线圈的匝数比值有关。 6.匝数越多，电压就越高。 7.自耦变压器常用作调节电压。 8.小型变压器指容量在1千伏安以下的单相变压器。 9.在选用变压器时，应尽量使设备容量和实际使用量一致，以提高设备利用 率。 10.上层油温不得超过85C。 第二题：填空题(20分） 1.变压器部件主要是由铁芯、线圈组成，此外还有油箱、油枕、绝缘套管及 分接开头等 2.按用途分有电力变压器，专用电源变压器，调压变压器，测量变压器(电 压互感器、电流互感器)，小型电源变压器(用于小功率设备)，安全变压器.
第三题：名词角释（20分） 1、什么叫变压器？ 在交流电路中，将电压升高或降低的设备叫变压器，变压器能把任一数值的电压转变成频率相同的我们所需的电压值，以满足电能的输送，分配和使用要求。 2、什么是自耦变压器？ 自耦变压器只有一组线圈，次级线圈是从初级线圈抽头出来的，它的电能传递，除了有电磁感应传递外，还有电的传送，这种变压器硅钢片和铜线数量比一般变压器要少，常用作调节电压。 第四题：问答题（40分） 1.变压器油有什么用处？ 变压器油的作用是： (1)、绝缘作用 (2)、散热作用 (3)、消灭电弧作用 2.如何保证变压器有一个额定的电压输出？ 电压太高或过低都会影响变压器的正常工作和使用寿命，所以必须调压。调压的方法是在初级线圈中引出几个抽头，接在分接开头上，分接开头通过转动触头来改变线圈的匝数。只要转动分接开关的位置，即可得到需要的额定电压值。要注意的是，调压通常应在切断变压器所接的负载后进行。 3.怎样选择变压器？如何确定变压器的合理容量？
电工中级工考试试题题库(含答案)
电工资料 1. 已知正弦交流电压u＝220sin(314t－30°)则其角频率为(D)。 A.30 B.220 C.50; D.100 2.已知正弦交流电流i＝10T2sin(314t＋25°)则其频率为(A)。 A.50HZ; B.220HZ C.314HZ D.100?HZ 3.已知正弦交流电流i＝100 s in(100 t＋?)则电流的有效值为(C)。 A.70.7 B.100. C.70.7. D.100 5.已知正弦交流电的"三要素"即可写出其解析式。答案Y 6.正弦交流电的解析式可以表明最大值与瞬时值之间的关系。答案Y 7.在正弦交流电的波形图上，若两个正弦量正交，说明这两个正弦量的相位差是(C)。 (A) 180°; B、60°; C、90°; D、0° 8.在以（ùt）为横轴的电流波形图中，取任一角度所对应的电流值叫该电流的(A)。 (A)瞬时值; B、平均值; C、有效值; D最大值 9.波形图可完整的描述正弦交流电随时间的变化规律。答案Y
10.在正弦交流电的波形图中可看出交流电的最大值、初相位和周期。答案Y 11.额定容量为100KV A的变压器，其额定视在功率应(A)。 (A)等于100KV A; B、大于100KV A; C、小于100KV A; D、不确定 12.变压器的铭牌容量是用(C)表示的。 (A)有功功率; B、功率; C、视在功率; D、无功功率 13. 在交流电路中总电压与总电流的乘积叫交流电路的(D)。 (A)有功功率(B无功功率(C) 瞬时功率; (D )视在功率 14.视在功率的单位是(B)。 (A)瓦(B)伏安(C)焦耳(D)乏 15. 三相变压器的额定容量用视在功率表示。答案Y 16. 电器设备的额定容量指的是设备的视在功率。答案Y 17. 有功功率主要是(C)元件消耗的功率。 (A)电感B.电容C.电阻D.感抗 18. 一台30KW的电动机其输入的有功功率应
变压器检修工(中级)练习卷 一、单项选择题 1.两个带电小球相距为d,相互间斥力为F,当改变间距而使斥力增加为4F时,两小球间的距离为( )。 A.4d B.2d C.1/2d D.1/4d D 2.磁通密度的国际制单位是( )。 A.韦佰(ｗｂ) B.特斯拉(T) C.高斯(GS) D.马克斯韦尔(Mx) B 3.空载损耗约为变压器额定容量的( )。 A.2～4% B.0.2～1.5% C.2～10% B 4.异步电机作为电动机状态运行时,其转差率( )。 A.0 配电线路工-中级工 试卷满分：100 一.单选题（每小题分,共分） 1.钢筋混凝土电杆焊接后的杆身弯曲应不超过杆长的（）。 ／300 ／500 ／1000 ／2000； 正确答案：B ／JB44-62卸扣，当型号为时，其允许载荷重为（）kg。 ； 正确答案：B 3.钢筋混凝土门型双杆，电杆立直校正后其根开的最大误差不应大于（）㎜。 A.±10 B.±20 C.±30 D.±40。 正确答案：C 金属氧化锌避雷器在做交接试验时，当用2500V绝缘电阻表测量其绝缘电阻时，其绝缘电阻值不得小于（）MΩ。 。 正确答案：B 5.一般12m重型拔梢水泥杆的梢径（）㎜。 。 正确答案：D 6.电源电动势的大小表示（）做功本领的大小。 A.电场力 B.外力 C.摩擦力 D.磁场力。 正确答案：A 7.大小和方向随时间作周期性变化的电流称直流电。（） A.正确 B.错误 正确答案：B 8.通电导体在磁场中所受的力是（）。 A.电场力 B.磁场力 C.电磁力 D.引力。 正确答案：C 9.如果两个同频率正弦交流电的初相角Φ1-Φ2 >0，这种情况为（）。 A.两个正弦交流电同相 B.第一个正弦交流电超前第二个 C.两个正弦交流电反相 D.第二个正弦交流电超前第一个。 正确答案：B 10.已知R、L、C串联电路中，电流滞后端电压，则下面结论中，正确的是（）。 ＞XL ＜XL ＝C； D. D.电路呈谐振状态。 正确答案：B 11.对称三相电源作星形连接，若已知 UB＝220∠60°，则UAB=（） －150° ／－150° ／150° ／／－150° 正确答案：A 12.线路双杆的横担，横担与电杆连接处的高差不应大于连接距离的5/1000，左右扭斜不应大于横担总长度的（）。 100 100 100 1000。 正确答案：C 13.环形钢筋混凝土电杆制造质量，应符合现行国家标准中的规定：当放置地平面检查时，应无纵向裂缝，横向裂缝的宽度不应超过（）。 。 正确答案：A 配电变压器低压侧中性点的工作接地电阻，一般不应大于（）。 Ω Ω Ω Ω。 正确答案：A 15.柱上变压器台底部距地面高度不应小于（）。 正确答案：C (11-053) 电力职业技能鉴定考试 《变压器检修工（第二版）》高级工理论试卷 注意事项: 1 答卷前将装订线左边的项目填写清楚。 2 答卷必须用蓝色或黑色钢笔、圆珠笔，不许用铅笔或红笔。 3 本试卷共有6道大题，满分100分，考试时间120分钟。 一、选择题（请将正确答案的代号填入括号内，每题1分，共25题） 1. 如图A -5所示，A 、B 两点间电流I 等于（ ）mA 。 图A-5 (A)10； (B) 10； (C)0； (D)100。 2. 如图A -7所示，ELA 灯与ELB 灯电阻相同，当电阻器滑动片向下滑动时，（ ）。 图A-7 单位___________________考生姓名_________准考证号___________________考试时间_____________考评员签名__________考评组长签名__________ (A)ELA灯变亮、ELB灯变暗； (B)ELA灯变暗、ELB灯变亮； (C)ELA灯变暗、ELB灯变暗； (D)ELA灯变亮、ELB灯变暗。 3. 两个容抗均为5Ω的电容器串联，以下说法正确的是（）。 (A)总容抗小于10Ω； (B)总容抗等于10Ω； (C)总容抗为5Ω； (D)总容抗大于10Ω。 4. 一个长方形磁体被截成两段，磁极（）。 (A)仍为两个； (B)变为1个； (C)消失； (D)变为4个。 5. 配电变压器在运行中油的击穿电压应大于（）kV。 (A)1； (B)5； (C)20； (D)100。 6. 电网测量用电压互感器二次侧额定电压为（）V。 (A)220； (B)380； (C)66； (D)100。 7. 三相电力变压器一次绕组接成星形，二次绕组接成星形的三相四线制，其相位关系为时钟序数12，其联结组标号为（）。 (A)Yyn0； (B)Ydn11； (C)Dyn0； (D)Dyn11。 8. 分裂绕组变压器低压侧的两个分裂绕组，它们各与不分裂的高压绕组之间所具有的短路阻抗（）。 (A)相等； (B)不等； (C)其中一个应为另一个的2倍； (D)其中一个应为另一个的3倍。 9. 通过变压器的（）数据，可以求得阻抗电压。 (A)空载试验； (B)电压比试验； (C)耐压试验； (D)短路试验。 10. 油浸电力变压器的气体保护装置轻气体信号动作，取气体分析，结果是无色、无味、不可燃，色谱分析为空气，这时变压器（）。 (A)必须停运； (B)可以继续运行； (C)不许投入运行； (D)要马上检修。 11. 一台变压器的负载电流增大后，引起二次侧电压升高，这个负载一定是（）。 (A)纯电阻性负载； (B)电容性负载； (C)电感性负载； (D)空载。 12. 对220kV及以下变压器油进行色谱分析，规定油中溶解乙炔含量注意值为（）ppm。 (A)5； (B)10； (C)15； (D)20。 13. 重复接地的接地电阻要求阻值小于（）Ω。 (A)0.5； (B)4； (C)10； (D)55。 14. 进行变压器检修工作，工作负责人应提前填写（）。 (A)操作票； (B)工作票； (C)停电申请票； (D)报告单。 15. 公制普通螺纹的牙型角α为（）。 一、单项选择(第1题～第100题。选择一个正确的答案，将相应的字母填入题内的括号中。每题1分，满分100分。) 1. 理想电流源的内阻为( B )。 A 、0 B 、无穷大 C 、随着温度的升高而升高 D 、与温度、负载大小无关的固定值 2. 对称三相交流电路的无功功率计算公式为( C )。 A 、?cos 3p p I U Q = B 、?cos 3l l I U Q = C 、?sin 3l l I U Q = D 、l l I U Q 3= 3. 某三相异步电动机，额定功率为，额定电压380V ，功率因数为，额定电流为 4.41A 。该电动机效率为( A )。 A 、 B 、0.86 C 、 D 、 4. 已知某三相对称负载，在五月份共用电465kwh ，该负载在五月份的平均功率因数为，则该负载在五月份消耗的无功电能是( A )kVarh A 、1553 B 、 C 、465 D 、 5. 在R 、L 、C 串联电路中Z=R+jX ，当发生串联谐振时，X 的值( C )。 A 、大于零 B 、小于零 C 、等于零 D 、等于R 6. 铁芯中产生涡流的原因是( D )。 A 、交变的电场穿过铁芯 B 、铁芯在电场中运动 C 、绕组绝缘下降，在铁芯中形成漏电流 D 、交变的磁通穿过铁芯 7. 在电阻、电感串联交流电路中，电阻上的电压为16V ，电感上的电压为12V ，则总电压为( B )。 A 、28V B 、20V C 、4V D 、16V 8. 晶体三极管作开关使用时，通常都是采用( A )接法。 A 、共发射极 B 、共基极 C 、共集电极 D 、共发射极和共基极 9. 手摇式兆欧表的测量机构，通常是用( B )做成。 A 、铁磁电动系仪表 B 、电磁系比率表 C 、磁电系比率表 D 、电动系比率表 10. 下列说法中，错误的是( D )。 A 、变压器是一种静止的电气设备 B 、变压器可以用来变换电压 C 、变压器可以变换变流 D 、变压器可以改变频率 11. 变压器运行性能的主要指标有两个：一是( A )；二是效率。 A 、二次电压稳定性 B 、二次电压的大小 C 、电源频率的稳定性 D 、电源波形的畸变程度 2009年铸造工中级工理论知识考试试卷（A ） 注意事项：1．答卷前将装订线左边的项目填写清楚。 2．答卷必须用蓝色或黑色钢笔、圆珠笔，不许用铅笔或红笔 。 3．本份试卷共 5 道大题，满分 100 分，考试时间 90 分钟。 一、填空题(请将正确答案填在横线空白处,每空1分,共10题20分) 1.薄壁件的砂芯较大或_________,如何保证_________是一个技术上难点。 2.型砂震击紧实的紧实度与震击_________和震击_________等因素有关。 3.根据金属线收缩受到的阻碍的原因不同,铸造应力可分为热应力_________ 和_________ 。 4. 铁碳合金凝固顺序有 凝固和 凝固两个类型。 5. 在铸腔表面刷涂料的主要作用是 、 。 6.水玻璃流态自硬砂的工艺要求使用_________式混砂机,所有的原材料同时加入同时混制,混好的砂_________。 7.砂芯的连结方法有_________法、栓连法和_________等三种。 8.冲天炉按照炉衬材料的化学特性不同,分为_________冲天炉和_________冲天炉。 9.讲求信誉既是 ，也是 的起码要求。 10.金属模的尺寸除考虑零件的尺寸外，还要考虑_________ 、_________ 。 二、选择题(请将正确答案的代号填入括号内,每题2分,共10题20分) 1.加工余量( )会使电力的消耗和工具的磨损增加。 A.过小 B.过大 2.( )铸造具有较大的灵活性和适应性，是目前应用最广的一种造型方法。 A.金属型 B.壳型 C.砂型 D.熔模 3.用查表法确定内浇道截面尺寸时，根据实际情况，表中内浇道截面积可以增大( )左右。 A.10% B.15% C 20% D.30% 4.下面列出的不属于工装的是( )。 A.浇冒口模 B.定位销套 C.样板 D .刮板 5.一圆筒类铸件高200,外径105,内径100,它的模数是( )cm 。 A ．4.76 B ．5 C ．4.5 D ．0.122 6．封闭式浇注系统各组元截面的比例关系为 。 A S 直≥S 横≥S 内 B S 直≤S 横≥S 内 C S 直≤S 横≤S 内 7.某砂芯直径为150mm,铁管芯骨直径为50mm,则车板工作边至铁管表面的距离为( )mm 。 A ．40 B ．50 C ．60 D ．70 8.壳芯的厚度一般为( )。 A ．5--12mm B ．7--10mm C ．砂芯直径的十分之一 9.板形铸钢件和壁厚均匀的薄壁铸钢件，单纯增加冒口直径和高度，对于形成或增大冒口的补缩通道扩张角( )。 A ．不显著 B ．无影响 C ．有明显作用 10.铸件清理后发现有裂纹应( )后，再切割冒口。 A ．热处理 B ．补焊 C ．充分预热 三、判断题(正确的请在括号内打“√”,错误的打“×”,每题2分,共10题20分) 1.假箱造型工艺方法中，假箱是代替造型模板的，它不能直接用来浇注铸件，因而称为假箱。 ( ) 2.铸型浇注后，靠近铸型的铸件表面层由无方向性的柱状晶粒组成。 ( ) 3.在熔补铸件前，必须将缺陷部位清理干净。熔补后铸件通常须进行退火处理。 ( ) 4.大多数铸造合金都是在一个温度范围内结晶的。 ( ) 5.双座司气阀结构不是靠活塞来关闭和开启进排气孔的。 ( ) 6.QT 的完全奥氏体化正火是为了提高塑性。 ( ) 7．铸件的浇注位置只对造型方式有直接影响，对铸件的内在质量影响不大。（ ） 8．铸件气孔周围存在着硫化锰夹杂，是由于钢水中含硫过高而产生的气孔。（ ） 9.铸钢件在厚大部位置冒口是为了解决铸件固态收缩时的尺寸缩小，从而可以保证铸件的尺寸精度。 ( ) 10.外冷铁太长，如阻碍铸件收缩，将使铸件产生裂纹。 ( ) 考场 准考证号 姓名 单位部门 装 订 线 一、填空题 １、变压器在运行中，绕组中电流的热效应所引起的损耗通常称为铜耗；交变磁场在铁心中所引起的损耗可分为磁滞损耗和涡流损 耗，合称为铁耗。 2、三相异步电动机的转速取决于磁场极对数P 、转差率S 和电源频率 f 。 3、三相异步电动机直接启动时，启动电流值可达到额定电流的5～7倍。 4、变压器并列运行应满足变比相等、连接组别相同、短路电压相同三个条件。 5、变压器的冷却方式有油浸自冷、油浸风冷和强油风冷。 6、最基本的逻辑运算是指与、或、非三种运算。 7、在RLC 串联电路中感抗和阻抗相等时，电路中的电流达到最大值，这种现象称为谐振。 8、三相交流异步电机旋转磁场的转向是由电源的相序决定的，运行中若旋转磁场的转向改变了，转子的转向随之改变。 9、三相负载接于三相供电线路上的原则是：若负载的额定电压等于电源线电压时，负载应作Δ联结；若负载的额定电压等于电源相电压时，负载应 作Y 联结。 10、测量绝缘电阻时，影响准确性的因素有温度、湿度和绝缘表面的脏污程度。 11、对修理后的直流电机进行空载试验，其目的在于检查各机械运转部分是否正常，有无过热、声音、振动现象。 12、直流测速发电机接励磁方式可分为他励式永励与式。 13、 14、同步电机的转速与交流电频率之间保持严格不变的关系，这是同步电机与异步电机的基本差别之一。 15、凸极式同步电动机的转子由转轴、磁轭和磁极组成。 16、对电焊变压器内电抗中的气隙进行调节，可以获得不同的焊接电流。当气隙增大时，电抗器的电抗减小，电焊工作电流增大，当气隙减小时，电器的电抗增大，电焊工作电流减小。 17、异步电动机做空载试验时，时间不小于1min 。试验时应测量绕组是否过热或发热不均匀，并要检查轴承温升是否正常。 18、控制电机的特点是功率小、体积小、重量轻和精度要求高。 19、变压器的线圈绕好后，一、二次绕组的同名端点是确定，而联结组别却是不确定的。 20 、所谓三相对称绕组，是指各相绕组结构参数都相同，且在空间互有120 °相位差的三相绕组。 21 、对电机进行绝缘处理方法很多，其中滴浸工艺适用于自动生产线；真空压力浸漆质量很好，但设备较贵；沉浸设备较简单，是目前生产，修理时常用的一种浸漆方法。 22 、异步电动机修理后的试验项目包括：绕组对机壳及其相间绝缘电 阻、绕组在冷却状态下直流电阻的测定、空载试验、绕组对机壳及其相互间绝缘的电机强度试验。 23 、笼型转子断笼人修理方法有如下几种：焊接法、冷接法、换条法。 24 、绕线转子电动机的转子修复后一般应做机械平衡试验，以免电机运行时产生振动。 25 、接触器触点超程的主要作用是触点磨损以后，仍能可靠接触，超程的大小与触点寿命有关。对于单断点的铜触点一般取动静触点厚度之和 的1/3~1/2 ；对于银或银基触点一般取动静触点厚度之和的1/2~1 。 26 、电磁式断电器的释放电压（电流）值，取决于衔铁吸上后的最终间 隙和弹簧压力。若增加非磁性垫片的厚度或增加弹簧压力，可以提高释放值，从而提高返回系数。 27 、灭弧罩的作用是：(1) 引导电弧纵向吹出，借此防止发生相间短路；(2) 使电弧与灭弧室的绝缘壁接触，从而迅速冷却，增加去游离作用，提高弧柱电压降，迫使电弧熄灭。 28 、桥式起重机在下放轻载或空钩时，电动机电磁矩和负载矩方向相同，当电动机串入电阻越多时，负载下降速度越慢。 一、判断题 L ＞零件的极限尺寸就是零件允许达到的最人尺寸。（） 答案：x 2.＞零件尺寸允许的变动量，称为尺寸公差（简称公差）。（） 答案：V 3.＞吊联电路屮各电阻消耗的功率与电阻值成正比。（） 答案：J 4.＞将220V、60W的灯泡接到电压为220V,功率为125W的电源上，灯泡一定会烧毁。（）答案：x 5.＞电阻心并联，已知川＞＞心，并联后的等值电阻近似等于&，即gg （） 答案:x 6.＞励磁电流与通过该励磁电流绕组匝数的乘积叫磁势，又称磁动势，以N ?/表示。（）答案：J 7.＞国标屮对未注公差尺寸的公差等级（即III国标屮所称的自由尺寸）在加工时并没有任何限制 性的要求。（） 答案：x &＞电场屮电动势为正值的地方，电荷的电动势能必为正值；电动势为负值的地方，电荷的电动势能必为负值。（） 答案：X 9?＞A灯额定值为220V、60W, B灯额定值为110V、40W,串接后接到220V电源上,B灯比A灯 消耗的电能更多。（） 答案：x 10. ＞螺管绕组屮感应电动势的人小与绕组内磁通变化的速度成反比，并随绕组的匝数增加而减少。（） 答案：x 1L＞在电路屮，纯电阻负载的功率因数为0,纯电感和纯电容的功率因数为1。（） 答案：x 12.＞当电源电压和负载有功功率一定时，功率因数越高，电源提供的电流越小，线路的电压降就越小。（） 答案：V 13.〉无功功率是不做功的功率，所以不起任何作用。（） 答案:x 14.＞己知“i = 18sin（M+15°）V；”2=15sinX（砒+35°）V。贝%=⑷+“2=33sin（M+50°）V。（） 答案:x 15.＞在正弦交流电路中，电阻元件上的电压与电流同相，说明总电路电压和电流的初相一定为零。（） 答案：x 16.＞在LC振荡电路中，电容器极板上的电荷达到最人值时，电路中的磁场能全部转变成电场能。（） 答案：J 17.＞在LC振荡电路中，当电容器极板上的电荷放完瞬时，电路中的电流最大。（） 答案：V 18.＞磁动势是磁路屮产生磁通的根源，因此也是反映磁场强弱的量；磁动势越人，产生的磁通 越人，说明磁场越强。（） 答案：V 19.＞直流耐压为220V的交直流通用电容器也对以接到交流220V的电源上使用。（） 答案:x 20.〉在孤立的正点电荷电场中，有一质量可不计的带正电的微粒，111静止开始作直线运动，速度逐渐增人，该微粒电动势能逐渐减小。（） 答案：V 21.＞变压器做空载试验时要加额定电压。（） 答案：V 22.＞使电介质发生击穿的最高电压称为击穿电压。（） 答案:x 23.＞变压器的一次绕组为500匝，二次绕组为50匝，若将它接入380V电路屮，二次侧可获得的电压为38V；若二次侧负载电流为3A,则一次侧电流为30A。（） 答案：x 24.＞变压器做短路试验时要加额定电压。（） 电焊工中级工理论知识考试试卷（A） 注意事项：1．答卷前将装订线左边的项目填写清楚。 2．答卷必须用蓝色或黑色钢笔圆珠笔，不许用铅笔或红笔。 3．本份试卷共 5 道大题，满分 100 分，考试时间90 分钟。 一、填空题(请将正确答案填在横线空白处,每空1分,共10题20分) 1.职业道德建设是道德建设、公民道德建设和文明建设的重要组成部分。 2.电离的方式有、电场作用下的电离和等。 3.线能量增大时，热影响区宽度，加热到高温的区域增宽，在高温的停留时间增大，同时冷却速度。 4.C0 2 气体保护焊使用的焊丝直径可分为和两种。 5.高温下具有足够的和的钢叫耐热钢。 6．熔化极氩弧焊的送丝方式有、和推拉式三种。 7.焊前对焊件采用外加拘束，强制焊件在焊接时不能自由变形，这种防止变形的方法叫。 8.火焰加热方式有、线状加热和。 9．对于不对称焊缝的结构，应先焊焊缝的一侧，后焊焊缝的一侧，可减小总体变形量。 10.若焊炬发生回火，首先应迅速关闭，再关。 二、选择题(请将正确答案的代号填入括号内,每题2分,共10题20分) 1．含碳量为4.3％的液态合金，在1148℃同时结晶出奥氏体和渗碳体组成的混合物，称为( )。 A．珠光体 B．铁素体 C．莱氏体 2．弯曲变形的大小以( )进行度量。 A．弯曲角度 B．挠度 C．弯曲跨度 3．在4min内通过电阻为4Ω的导体的电量为960C，则这4min内导体产生的热量为( )。 A．15360J B．960J C．3840J 4．焊接过程中，熔化母材的热量主要是( )。 A．电阻热 B．电弧热 C．化学热 5．焊缝中的硫通常以( )形式存在于钢中。 A．原子 B．FeS C．S0 2 6．( )区是不易淬火钢热影响区中综合性能最好的区域。 A．过热 B．正火 C．部分相变 7．含有较多铁素体相的奥氏体不锈钢焊接时，( )时脆化速度最快。 A．475℃ B．500℃ C．450℃ 8．横向收缩变形在焊缝的厚度方向上分布不均匀是引起( )的原因。 A．波浪变形 B．扭曲变形 C．角变形 9．奥氏体不锈钢焊接时，在保证焊缝金属抗裂性和抗腐蚀性能的前提下，应将铁素体相控制在( )范围内。 A．<5％ B．>10 C．>5％ 10．( )是职业道德的基本精神。 A．爱岗敬业 B．服务群众 C．奉献社会 三、判断题(正确的请在括号内打"√",错误的打"×",每题2分,共10题20分) 1．对于焊接性较差的金属，焊前焊后都应采用适当的措施，改善焊缝组织。( ) 2．电位的大小是相对的，它是随着参考点的变化而变化的。 ( ) 3．任何焊接位置，电磁压缩力的作用方向都是使熔滴向熔池过渡。 ( ) 4．CO 2 气路内的干燥器作用是吸收CO 2 气体中的水分。 ( ) 5．电渣焊只适合于垂直对接焊缝。 ( ) 6．等离子弧切割，当等离子气流量过大，冷却气流会带走大量的热量，使 切割能力提高。 ( ) 7．珠光体耐热钢的焊接，可以选用奥氏体不锈钢焊条，且焊前可不预热，焊后不热处理。 ( ) 8．三角形加热法常用于厚度较大、刚性较强构件的扭曲变形的矫正。 ( ) 9．生产中，应尽量采用先总装后焊接的方法来增加结构的刚性，以 控制焊接变形。 ( ) 10．乙炔瓶的使用压力不得超过0.15MPa，输出量不得大于1.5m3／h～2.5m3／h，以免供气不足和带走过多的丙酮。 ( ) 一．填空 1.断路器的跳闸、合闸操作电源有（直流）和交流两种。 2.电路就是(电流)通过的路径。 3.铜和铝搭接时，在干燥的室内铜导体应搪锡，在室外或特殊潮湿的室内应使用（铜铝）过渡片。 4.电流强度说明在电场的作用下，单位时间内通过导体的某一横截面的(电荷量)。 5.锯割薄壁管材时，应边锯边向推锯的方向转过一定（角度），沿管壁依次锯开，这样才不容易折断锯条 6.交流10kV母线电压是指交流三相三线制的(线电压)。 7.在电场的作用下，电流在导体中流动时，所受到的阻力称为电阻，用符号(R) 表示。 8.连接到电器端子上的软母线、引流线等不应使设备端子受到（机械应力）。 9.钻孔时，如不及时排屑，将会造成钻头工作部分（折断）。 10.电功率是指单位时间内电流所做的功，用字母(P)表示。 11.使用电工刀时，为避免伤人，刀口应向（外），用完之后，应将刀身折入刀柄。 12.电功率的常用单位名称为瓦特，用符号(W)表示。 13.在使用移动电动工具时，金属外壳必须(接地)。 14.电流通过导体时，由于导体电阻的存在，导体就会产生(热量)。 15.欧姆定律阐明了电路中电压与电流成(正比)的关系。 16.用起重设备吊装部件时，吊车本体接地必须良好，吊杆与带电部分必须保持足够的(安全距离)。 17.串联电路上各电阻的压降比等于其(电阻)之比。 18.在并联电路中，电路的总电流等于电路中各支路电流(之和)。。 19.绝缘油除用于绝缘外，对变压器还有(冷却)作用。 20.在并联电路中，通过各支路的(电流)与各自的电阻成反比。 21.由一个或几个元件(串联)构成的没有分支的电路称为支路。 22.ZN5-10G型真空开关触头开距为（10～11mm）。 23.ZN5-10G型真空开关触头超行程为（3～4mm）。 24.回路电压法规定，回路中各段电压的代数和等于(零)。 28.ZN28-10型真空开关的分闸控制电压范围为（66～143V）。 29.在电桥电路中被测值等于比例臂的比值(乘以)比较臂的欧姆数。 30.瓷质绝缘子外表涂一层硬质釉起（防潮）作用，从而提高绝缘子的绝缘性能和防潮性能。 31.测量1kV及以上电力电缆的（绝缘电阻）应选用2500V兆欧表。 32.常见的(非线性)电阻元件有阀型避雷器中的阀片电阻、晶体二极管等。 33.非线性电阻元件，可用(电压)和(电流)关系曲线来表示。 34.非线性电路的功率计算公式只能使用(P=IU)。 35.我国电力工业所用交流电的频率是(50Hz)。 36.交流电完成(一次)循环所需要的时间叫做周期。 电力生产技术基础知识考试 一、选择题（30分） 1.为了人身和设备安全，互感器的二次侧必须实行（）。 A、多点接地； B、重复接地 C、一点接地 2、变压器气体继电器内有气体（）。 A、说明内部有故障； B、不一定有故障； C、说明有较大故障； D、没有故障； 3、变压器的主保护是（） A、差动和速断 B、瓦斯和速断 C、瓦斯和差动 4、变压器的最高允许温度受（）耐热能力的影响。 A、绝缘材料； B、金属材料； C、铁芯； D、电流； 5、电流互感器在运行中必须使（）。 A、铁芯及二次绕组牢固一点接地； B、铁芯两点接地； C、二次绕组不接地； D、铁芯多点接地 6、防雷保护装置的接地属于（）。 A、工作接地； B、保护接地； C、防雷接地； D、保护接零； 7、变压器绕组首尾绝缘水平一样为（）。 A、全绝缘； B、半绝缘； C、不绝缘； D、分级绝缘 8、电容器的无功输出功率与电容器的电容（）。 A、成反比； B、成正比； C、成比例； D、不成比例； 9、SF6气体在电弧作用下会产生（） A、氟气； B、氢气； C、空气； D、低氟化合物 10、变压器新投运行前，应做（）次冲击合闸试验。 A、5； B、4； C、3； D、2； 11、SF6气体是（） A、无色无味； B、有色； C、有味； D、有色无味 12、变压器油在变压器内的作用是（）。 A、绝缘冷却； B、灭弧； C、防潮； D、隔离空气； 13、变压器的呼吸器所起的作用是（）。 A、用以清除变压器中油的水分和杂质； B、用以吸收、净化变压器匝间短路时产生的烟气； C、用以清除所吸人空气中的杂质和水分； D、以上任一答案均正确。 14、三相交流电ABC三相涂颜色的规定是（） A、黄绿红； B、黄红绿； C、红黄绿； D、绿红黄； 15、断路器之所以具有灭弧能力，主要是因为它具有（） A、灭弧室； B、绝缘油； C、快速机构； D、并联电容器 二、判断题（20分） 1、变压器能承受2.5倍过电压。（） 2、GIS因故障造成大量SF6气体泄漏时，要注意远离泄漏点，站在上风口，必要时带防毒面具，穿防护服。（） 3、新投运电容器组应进行2次合闸冲击试验。（） 4、变压器油的主要作用是绝缘和散热。（） 5、变压器呼吸器用以清除变压器油中的杂质和水分。（） 6、在GIS组合电器相关隔离开关拉开后就可合其接地开关。（） 7、与电容器组串联的电抗器，起抑制高次谐波，限制合闸涌流的作用。（） 8、用隔离开关可以拉合无故障时的电压互感器和避雷器。（） 9、并联电抗器的作用是补偿高压输电线路的电容和吸收其无功功率，防止电网轻负荷时因容性功率过多引起的电压升高。（） 10、变压器的一次二次电压之比等于一次二次绕组匝数之比。（） 变电检修工-中级工 试卷满分：100 一.单选题（每小题1.0分,共40.0分） 1.对人体伤害最轻的电流途径是（）。 A.从右手到左脚 B.从左手到右脚 C.从左手到右手 D.从左脚到右脚。 该题得分：0 正确答案：D 2.在220kV带电区域中的非带电设备上检修时，工作人员正常活动围与带电设备的安全距离应大于（）。 A.0.35m B.0.6m C.1.5m D.3.0m 该题得分：0 正确答案：D 3.最大极限尺寸与最小极限尺寸之差称为（）。 A.尺寸偏差 B.实际偏差 C.尺寸公差 D.极限偏差 该题得分：0 正确答案：C 4.测量绝缘电阻和吸收比时，一般应在干燥的晴天，环境温度不低于（）℃时进行。 A.-5 B.5 C.10 D.0 该题得分：0 正确答案：B 5.下列电学计量器具中，不是主要标准量具的有（）。 A.标准电池 B.标准电阻 C.标准电感 D.标准电能表 该题得分：0 正确答案：D 6.绝缘子串顶端加装均压环作用是（） A.均匀电场分布 B.改善分布电压C-平衡机械力 D.美观 该题得分：0 正确答案：A 7.黄铜是（）合金。 A.铜锌 B.铜锡 C.铜镁 D.铜钨 该题得分：0 正确答案：A 8.变压器各侧线圈的电流比和它们的线圈匝数比（）。 A.相等 B.成正比 C.成反比 D.不确定 该题得分：0 正确答案：C 9.起重钢丝绳虽无断丝，但每根钢丝磨损或腐蚀超过其直径的（）时即应报废，不允许再作为降负荷使用。 A.50% B.40% C.30% D.20% 该题得分：0 正确答案：B 10.事故抢修（）。 A.用第一种工作票 B.用第二种工作票 C.不用工作票 该题得分：0 正确答案：C 11.公制螺纹标注M8×0.75，其中“0.75”表示（）。 A.单线螺纹 B.1级螺纹 C.螺距 D.螺纹深 该题得分：0 正确答案：C 中级电工证考试试题及答案 一、单选题: 1.金属导体的电阻值随着温度的升高而( )。 A:增大 B:减少 C:恒定 D:变弱 2.纯电感电路的感抗为( )。A:L B:ωL C:1/ωL D:1/2πfL 3.在正弦交流电阻电路中,正确反映电流电压的关系式为( )。 A:i=U/R B:i=Um/R C:I=U/R D:I=Um/R 4.在有些情况下为了缩短晶闸管的导通时间,加大触发电流(两倍以上)这个电流称为( )。 A:触发电流 B:强触发电流 C:掣位电流 D:导通电流 5.三相负载接在三相电源上,若各相负载的额定电压等于电源线电压1/ ,应作( )连接。 A:星形 B:三角形 C:开口三角形 D:双星形 6.单相正弦交流电路中有功功率的表达式就是( )。A:UI B: UI C:UIcosφ D:UIsinφ 7.纯电容交流电路中电流与电压的相位关系为电流( )。 A:超前90° B:滞后90° C:同相 D:超前0~90° 8.两个正弦量为u1=36sin(314t+120°)V,u2=36sin(628t+30°)V,则有( )。A:u1超前u290° B:u2比u1超前90° C:不能判断相位差 D: 9.射极输出器的输出阻抗( ),故常用在输出极。 A:较高 B:低 C:不高不低 D:很高 10.二极管半波整流时负载两端的直流电压等于( )。 A:0、75U2 B: U2 C:0、45U2 D:0、9U2 11.三相变压器的连接组别就是表示( )。 A:原付边线电压的相位关系 B:原付边的同名端关系 C:原付边相电压的时至中关系 D:原付边电流大小关系 12.射极输出器的电压放大倍数约等于( )。 A:80--100 B:1 C:<50 13.晶闸管的控制角越大,则输出电压( )。A:越高 B:移相位 C:越低 D:越大 14.某正弦交流电压的初相角中,φU=π/6,在t=0时,其瞬时值将( )。 A:小于零B:大于零 C:等于零 D:不定 15.已知msinwt第一次达到最大值的时刻就是0、005s,则第二次达到最大值时刻 《电工电子技术》课程复习资料 一、填空题： 1.正弦交流电的相量表示具体有有效值相量和最大值相量两种形式。 2.一阶电路暂态过程三要素法的表达式。 3.变压器有三大作用，分别是变压_、_变流_和_变换阻抗_。 4.PN结具有单向导电性，可描述为正偏导通、反偏截止。 5.以比较的风格分类，电压比较器有单限比较、滞回比较和窗口比较。 6.基本的逻辑关系是逻辑与、逻辑或和逻辑非。 7.“触发”是指给触发器或时序逻辑电路施加时钟（脉冲）信号。 8.电路的主要作用是传输、分配和控制电能和传送、处理电信号。 9.负载功率因数过低的后果是增大输电线路损耗和使供电设备不被充分利用。 10.三相同步发电机的基本构成是定子和转子。 11.电容和电感储能的数学表达式是和。 12.低压供电系统的接线方式主要有树干式和放射式。 13.实际变压器存在两种损耗，分别是铜耗和铁耗。 14.已知三相异步电动机的工频为50HZ，五对磁极，则同步转速为600r/min。 15.变压器的主要构成部件是绕组和铁芯。 16.已知三相异步电动机的工频为50HZ，四对磁极，则同步转速为750 r/min。 17.晶体三极管的两个PN结分别是发射结和集电结。 18.要使晶体三极管处于截止状态，其偏置方法是使发射结反偏集电结反偏。 19.反相比例运算关系是.，同相比例运算关系是。 20.多发射极管的作用是实现与运算、提高（逻辑）转换速度。 21.翻转是指触发器在时钟脉冲到达后形成与初态相反的次态。 22.我国规定的电力网特高压额定值有330kV、500kV和1000kV 。 23.理想变压器的变压公式是。 24.已知三相异步电动机的工频为50HZ，三对磁极，则同步转速为1000r/min。 25.晶体三极管有三种工作状态，分别为放大、截止和饱和。 26.放大电路的耦合方式有阻容耦合、变压器耦合和直接耦合。 27.负反馈对放大电路性能的影响有稳定电压放大倍数、拓展频宽、改善非线性失真和改变输入输出阻抗。 28.与时序电路相比，组合电路的特点是输出只与当前输入有关，而与初态无关。 29.理想变压器的变流公式是。 汽车维修中级工试题及答案06 汽车维修中级工试题及答案06 一、单项选择题(第1题～第160题。选择一个正确的答案，将相应的字母填入题内的括号中。每题0.5分， 满分80分。) 1．职业道德是一种( )。 A、处事方法 B、行为规范 C、思维习惯 D、办事态度 2．各种职业道德往往采取简洁明快的形式，对本职业人员提出具体的道德要求，以保证职业活动的顺利开展，这体现了职业道德的( )。 A、稳定性 B、专业性 C、具体性 D、适用性 3．下列关于勤劳节俭的论述中，正确的选项是( )。 A、勤劳是人生致富的充分条件 B、节俭是企业持续发展的必要条件 C、勤劳不如巧干 D、节俭不如创造 4．对合同的转让理解不正确的是( )。 A、合同权力的转让 B、合同义务的转让 C、合同权力义务的一并转让 D、只是对合同内容的变更 5．百分表的分度值为( )。 A、0.01 B、0.02 C、0.001 D、0.002 6．台虎钳的丝杠、螺母及其他活动表面( )，并保持清洁。 A、要随用随加润滑油 B、要经常加润滑油 C、不用加润滑油 D、不准加润滑油 7．国产柴油的牌号按( )分类。 A、密度 B、凝点 C、熔点 D、十六辛烷值 8．不含电源的部分电路欧姆定律的表达式是( )。 A、I=U/R B、I=Ey（R＋r） C、I=U2/R D、I=E2/（R＋r） 9．半导体二极管按( )可分为硅二极管和锗二极管两类。 A、用途 B、结构 C、尺寸 D、极片材料 10．在液压传动过程中，换向阀的“位”是根据( )来划分的。 A、对外接通的油口数 B、阀芯的控制方式 C、阀芯的运动形式 D、阀芯在阀体内的工作位置 11．主要用于汽车零件清洗的清洗机是( )。 A、刷子式 B、转盘式 C、门式 D、喷射式 12．最大爬坡度是车轮( )时的最大爬坡能力。 A、满载 B、空载 C、＜5t D、＞5t 13．曲柄连杆机构的( )由活塞、活塞环、活塞销、连杆等机件组成。 A、曲轴箱组 B、活塞连杆组 C、曲轴飞轮组 D、曲轴箱组、活塞连杆组、曲轴飞轮组都不对 14．曲轴飞轮组主要由曲轴、( )和附件等组成。 A、齿轮 B、链轮 C、带轮 D、飞轮 15．( )的功用是将从凸轮轴经过挺柱传来的推力传给摇臂。 A、推杆 B、凸轮轴 C、正时齿轮 D、气门导管 16．发动机冷却系的组成部件中能将冷却水携带的热量散入大气，以保证发动机的正常工作温度的是 ( )。 A、节温器 B、散热器 C、水泵 D、水套 17．变速器上的( )是用于防止自动脱档。 A、变速杆 B、拨叉 C、自锁装置 D、拨叉轴 18．汽车的前束值一般都小于( )mm。 A、5 B、8 C、10 D、12 第七章变压器 7.1 变压器的构造& 7.2 变压器的工作原理 一、教学目标 1、了解变压器的构造、分类、额定值及使用注意事项。 2、理解变压器的工作原理，了解变压器的用途。 二、教学重点、难点分析 重点： 1、理解变压器的工作原理。 2、知识点：电压变换、电流变换、阻抗变换、电压平衡方程。 难点： 1、理解变压器的工作原理。 三、教具 可拆变压器、学生电源、演示电流表等。 电化教学设备。 四、教学方法 讲授法(以启示讲解为主)，多媒体课件。 五、教学过程 Ⅰ.知识回顾 1、产生电磁感应现象的条件。 2、法拉第电磁感应定律。 II.新课 一、变压器的构造 1、变压器的分类 1）按用途分：电力变压器、专用电源变压器、调压变压器、测量变压器、隔离变压器。 2）按结构分：双绕组变压器、三绕组变压器、多绕组变压器已经自耦变压器。 3）按相数分：单相变压器、三相变压器和多相变压器。 2、变压器的构造 基本构造：由铁心和绕组构成。 铁心是变压器的磁路通道，是用磁导率较高且相互绝缘的硅钢片制成，以便 1(a)、(b)所示。 减少涡流和磁滞损耗。按其构造形式可分为心式和壳式两种，如图 线圈是变压器的电路部分，是用漆色线、沙包线或丝包线绕成。其中和电源相连的线圈叫原线圈(初级绕组)，和负载相连的线圈叫副线圈(次级绕组)。 3、额定值及使用注意事项 1）额定值 ①额定容量——变压器二次绕组输出的最大视在功率。其大小为副边额定电流的乘积，一般以千伏安表示。 ②原边额定电压——接到变压器一次绕组上的最大正常工作电压。 ③二次绕组额定电压——当变压器的一次绕组接上额定电压时，二次绕组接上额定负载时的输出电压。 2）使用注意事项 ①分清一次绕组、二次绕组，按额定电压正确安装，防止损坏绝缘或过载。 ②防止变压器绕组短路，烧毁变压器。 ③工作温度不能过高，电力变压器要有良好的绝缘。 二、变压器的工作原理 变压器是按电磁感应原理工作的，原线圈接在交流电源上，在铁心中产生交变磁通，从而在原、副线圈产生感应电动势，如图2所示。 1、变压器的空载运行和变压比 如图2所示，设原线圈匝数为N 1，端电压为U 1；副线圈匝数为N 2，端电压 为U 2。则，原、副线圈（一次、二次绕组）电压之比等于匝数比，即 n N N U U ==2 121 （式7－1） n 叫做变压器的变压比或变化。 注意：上式在推导过程中，忽略了变 压器原、副线圈的内阻，所以上式为理想变压器的电压变换关系。 2、变压器的负载运行和变流比 在图2的副线圈端加上负载|Z 2|，流过负载的电流为I 2,分析理想变压器原线 圈、副线圈的电流关系。 将变压器视为理想变压器，其内部不消耗功率，输入变压器的功率全部消耗 图2 变压器空载运行原理图配电线路中级工试题及答案
