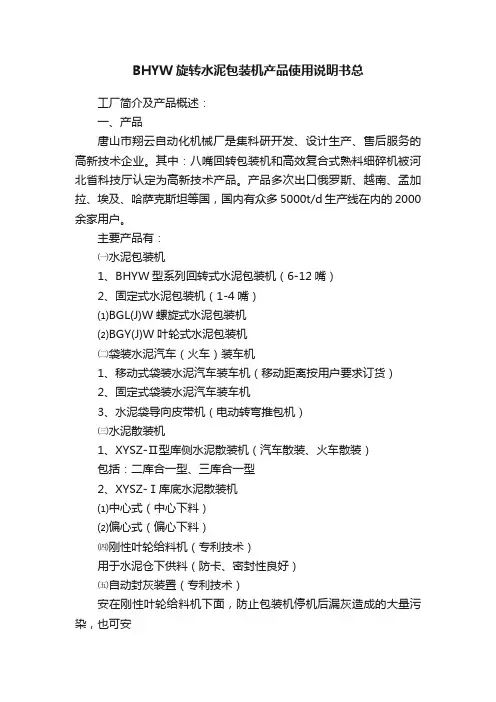

工厂简介及产品概述：
一、产品
唐山市翔云自动化机械厂是集科研开发、设计生产、售后服务的高新技术企业。其中：八嘴回转包装机和高效复合式熟料细碎机被河北省科技厅认定为高新技术产品。产品多次出口俄罗斯、越南、孟加拉、埃及、哈萨克斯坦等国，国内有众多5000t/d生产线在内的2000余家用户。
主要产品有：
㈠水泥包装机
1、BHYW型系列回转式水泥包装机（6-12嘴）
2、固定式水泥包装机（1-4嘴）
⑴BGL(J)W螺旋式水泥包装机
⑵BGY(J)W叶轮式水泥包装机
㈡袋装水泥汽车（火车）装车机
1、移动式袋装水泥汽车装车机（移动距离按用户要求订货）
2、固定式袋装水泥汽车装车机
3、水泥袋导向皮带机（电动转弯推包机）
㈢水泥散装机
1、XYSZ-Ⅱ型库侧水泥散装机（汽车散装、火车散装）
包括：二库合一型、三库合一型
2、XYSZ-Ⅰ库底水泥散装机
⑴中心式（中心下料）
⑵偏心式（偏心下料）
㈣刚性叶轮给料机（专利技术）
用于水泥仓下供料（防卡、密封性良好）
㈤自动封灰装置（专利技术）
安在刚性叶轮给料机下面，防止包装机停机后漏灰造成的大量污染，也可安
在水泥仓下使用
㈥振动筛
1、YDS系列水泥振动筛（产量：30-200t/h）
2、YDS系列熟料振动筛（产量：30-200t/h）
㈦XY型系列高效复合式熟料细碎机（产量50-120t/h，专利技术）用于各种破碎机、细碎机、辊压机的破碎后物料筛分。
二、研发和生产
本厂创建于1999年，厂址位于河北省唐山市区，总占地面积近80亩。并于2007年7月1日年被河北省科技厅认定为高新技术企业（河北省包装行业独此一家），具有良好的产业化前景。
㈠研究所（研发）
本厂研究所占地面积5亩，拥有高中级技术人员多名，大型办公楼、大型综合实验室和各种设施设备，主要任务：
1、产品研究、开发、设计、试验新产品
2、与国内大学及科研单位共同开发科研项目和产品
3、专业生产ED13112型称重控制显示器（河北省发计量许可证）
4、水泥工业自动化（DS系统<大型工程>设计、制造及对现场操作人员、设
备管理人员的技术培训）。
㈡工厂（生产）
1、总厂
总厂座落在唐山市路北区，占地面积15亩，拥有机加工、铆焊、组装三个大型车间。生产车间面积达2013平方米，拥有各种配套机械设备100余台套。
2、开平分厂
开平分厂坐落在唐山市开平区，占地面积60亩，拥有大型4500m2彩钢车间1座，砖混车间9个，拥有各种配套机械设备200余套。
三、BHYW型系列回转式水泥包装机（6-12嘴）
本厂生产的第五代出口型回转式水泥包装机在原第三代、第四代回转式水泥包装机基础上进行了全面更新改造。在计量上，采用模糊控制理论，改进了软件设计，完善了微机控制系统，使装袋过程中360°范围内全程计量精度和袋重控制得到监测及修正，彻底解决了包装全过程出现的大、小袋难题；进一步完善了回转包装机给料机下部的自动封灰系统，使自动封灰装置的开启和关闭在两三秒内完成，在包装机停机后，自动封灰装置可瞬间关闭，阻断水泥下泄通道，同时保持料仓的仓容、仓压，在包装机再次启动时，还能瞬间计量达产，此项功能居世界领先水平。
本厂新开发的出灰闸板防卡技术，克服了国内外包装机多年来存在的重大技术缺陷，特别适用于中小型企业的开路磨，在水泥物料杂质较多的情况下使用。可简化包装工艺流程，无需使用管道式水泥除铁器及其它除铁器，收到了减少故障、降低费用的功效。本厂新研制出了不漏灰型动力头，攻克了国内外高速运转的轴类密封难题，用一种更先进的技术和密封材料进行密封，确保动力头在一年或数年内不会泄漏，提高动力头寿命3～5倍，大大减少了包装机出灰系统的故障，缩短了停机检修时间，为提高产量、减少污染创造了条件。
四、回转包装机技术性能
五、结构及相应功能
㈠结构
包装机由以下部分组成
1、上支撑装置
2、旋转驱动部分
3、料位控制器
4、旋转筒部分
5、秤量机构
6、出料机构
7、闸板控制机构
8、下支撑装置
9、收尘设施10、电控部分。
㈡功能
1、支撑装置：由两根20#槽钢组合而成的承重横梁承担整机重量，由空心轴、推力轴承和滚柱球轴承固定于齿轮箱体内掉挂旋转筒，结构坚固，承载大，保证了整机稳定运转；
2、旋转驱动部分：由变频调速电机、立式减速机经齿轮传动驱动筒体顺时针方向旋转；
3、料位控制器：由高低料位摆杆和接近开关组成，固定在旋转筒上盖上；
4、旋转筒部分：旋转筒为一圆筒形钢结构，由筒体、空心轴、出料斗组成，各单元灌装计量系统固定于其上；
5、称量机构：由微机秤、装袋架组成单元秤量机构，称重范围25~60公斤，当灌装达到标定重量时，微机秤发出信号，电磁铁吸和、关闭闸板停止灌装。
6、出料机构：由电机驱动把灰由出灰嘴灌进水泥袋内；
7、闸板控制机构：闸板开启和关闭由机械机构和电磁铁实现自动控制；
8、下支撑装置：旋转筒上部吊挂于横梁上，下部空心轴由可调导向轮支撑在导向轮锥座上，保证了包装机同心度，克服了偏摆，从而实现包装机平稳旋转；
9、收尘设施：各出料嘴下部均设有负压收尘管通往包装机集灰斗，旋转筒内多余的水泥经空心轴排至包装机集灰斗，由螺旋输送机送回料仓，减少了现场的粉尘量；
10、电气：电源为三相四线制，电缆由空心轴顶部滑环引入，接入每个灌装单元控制箱。
六、包装机的性能特点简介
㈠微机控制系统
微机控制系统是我公司自行研制开发，并运行多年的产品，用于BHYW型回转式水泥包装机上。该系统不仅能实现微机计量称重，还能对整个工作循环实施微机控制。
主要性能：
1、准确度：与0.02级的传感器组成的秤符合OIMLⅢ级秤规定（1/3000F.S）
2、内分辨率：36800
3、A/D转换：双积分式近万次/秒
4、选配传感器形式：电阻应变式称重传感器
5、传感器的激励电压及负载能力：DC 15V I≤200mA
6、精度：非线性≤±0.02%满量程
7、灵敏度：≤1μV
8、电源电压：AC 220 +10~-15%V 50Hz±2%
主要功能有：
1、自动计量功能
2、自动清零功能
3、零位自动跟踪功能
4、显示功能
5、计数功能
6、自动报警功能
7、插袋检测识别功能
8、称重调节和自动掉袋功能
9、包装机旋转速度自动调节功能：能根据料位的高、低自动调整包装机的转速，从而保证了计量的准确。
10、输出采用光电隔离固体继电器
11、微机联网功能（用户需要，另加有关费用）
㈡机电一体控制，不需要任何气动元件，除人工插袋外，水泥袋压袋、闸板启闭、灌装、自动计量、定点掉袋等功能均可自动完成。八嘴各有一电器控制箱，实现独立控制，互不干扰单嘴控制具有如下功能：
1、出料嘴不插袋，不进行灌装；
2、定点掉袋，不达重量不掉袋，可进行二次灌装，直至袋重达到设定值，回到掉袋位置，实现定点掉袋；
3、包装袋意外脱落，闸板迅速关闭，避免溢料。
㈢配套辅机设备
BHYW型回转式水泥包装机与自行设计配套的辅机形成具有自己特色水泥包装工艺流程，可供水泥生产厂家选用，并可提供相关的技术设计及服务。
主要配套辅机有：
水泥振动筛、收尘器、中间仓、手动螺旋闸门、刚性叶轮给料机、自动封灰装置、接包输送机、正包输送机、清包输送机、包装机集灰收尘盘、接包（清包）回灰斗等。
七、设备供货、资料一览表
ED13112型微机使用说明
一、概述
ED13112型微机是根据中华人民共和国建材行业《JC581-1995》和《JC818-1998》专门为水泥包装机精心设计制作的。该系统具有称重准确，反应迅捷，操作及调试方便，性能稳定可靠的特点。
微机中使用的主要元器件，全部采用了进口的优质芯片。在硬件设计上，针对水泥包装机动态装包的特点，采用了目前最先进的单片机作为主控微机芯片。该芯片具有RISC指令结构，基于哈佛双总线存储结构（程序以字为单位存储和执行，以字节为单位进行运算）和两级指令流水线结构。单片机静态典型工作电流小于2mA，其运算速度较高，每4个机器振荡周期执行一条指令，每秒运行达一百万条指令，保证了运算速度。对于计量核心部件模数转换器，进行了精心的选择。为了保证计量精度与设备反应速度，采用了采样速率高达每秒十万次的模数转换器(工业级标准)，完全克服了以前包装机实际落袋值高于设定值的现象，减小了料仓压力对包装机计量的影响。运算放大器采用了进口的仪表专用可编程运算放大器。内存选用了先进的FRAM存储器，具有RAM的存储速度，EEROM的存储性能，不受断电影响。FRAM的擦写寿命达100亿次，工业级标准。是当今世界上性能最优秀的存储器。
软件设计上针对现场的各种情况，进行了认真处理。为了达到精确的实时控制和和反应速度，提高运算速度，采用了汇编语言编程，使程序容量最小，效率最高。在输入方面，为了清除机械振动干扰和电磁干扰，采用了优化的数字滤波技术；数据处理上，采用了基于目前世界先进的模糊理论的计算方法，提高了计量精度，降低了现场干扰。显示上采用了动态扫描技术，明显降低了整机功耗。
为了适应工业现场的恶劣环境，电源部分采用了专门设计制作的变压器，和稳定可靠的稳压系统，保证了微机运行的平稳性和可靠性。由于微机秤采用了低功耗设计，使整机设计最大功耗为5瓦（实测小于3瓦）。为了保证微机可靠运行，电路中还采用了先进的自跑式看门狗和电压检测电路，保证单片机在工业现场干扰环境下，能够可靠地运行。
二、工作原理
如上图所示，传感器将重量转换成mV级电压信号，经微机内部的运算放大器放大到伏级电压信号，再通过A/D转换器将电压信号变成数字量，被单片微处理器读取进行运算处理，处理后的数据在显示的同时与被设定值进行比较，大于等于设定值时控制固态继电器输出控制信号，驱动电磁铁动作。所有参数由键盘输入设定。
三、主要技术参数
1、输入电源：220伏交流电源。电源电压变化范围为220V±15%。
2、输出电压：15伏，供给称重传感器。
3、三路10V输出，控制固态继电器。
4、总功耗<5瓦。
5、装袋准确度：50公斤偏差小于±0.5公斤（对于水泥包装）
6、仪表内分辨率65536
7、A/D转换:速度10000dps/S。设计采样周期128次/秒
8、显示分度值0.05公斤（配200Kg拉力称重传感器）。
9、称量精度：0.2‰(静态吊挂式)
10、称量范围：10～100公斤
11、传感器：电阻应变式拉力称重传感器，精度等级不低于GB7551中0.1级
的要求
12、传感器激励电压：15V
13、工作环境温度：-25℃～65℃
14、继电器：控制信号4～12V。
四、使用说明：
(一)微机秤的使用：微机秤的使用非常方便。开机供电后，当屏幕显示“E00.00”时，可立即投入使用。初次安装或使用，按下述方法标定后即可使用。
1、计量标定：先按“清零”键，直至屏幕显示的数字是“E00.00”，表示下限设定完成。在吊架上加50Kg砝码后，连续按“标定“键直至屏幕显示为“d50.00”再按按“标定“键，键屏幕显示为“EXX.XX”完成整个设定过程。
注：如果设定砝码不是50Kg,在屏幕显示50.00时，连续按“增加”或“减少”键至砝码实际值后，按“标定”键完成确认，完成整个设定过程。例如：先装一袋水泥，过磅后，袋重47.35公斤。在标定时可用这袋水泥代替砝码进行标定。此时只须将默认的50.00改为47.35即可。
2、落袋值设定：按“增加”或“减少”键，屏幕显示“PXX.XX”,屏幕数字即原落袋设定值，按一次数字以0.05的量增加或减少，到预定输入数字后，等待一会儿，屏幕显示“EXX.XX”后完成落袋值设定。
(二)累计功能：该微机秤内部具有自动累计功能，最多累计袋数为16777215袋，超过该极限重新从零开始累计，用户可以通过键盘进行启动和关闭累计功能。累计操作步骤如下：
累计袋数查询方法：按“累计查询”键，屏幕显示“L××××”四位十进制数字，表示累计袋数值的低四位。再按显示的“H××××”四位十进制数字，表示累计袋数值的高四位，单位是袋。等待2秒钟后，“H××××”自动变回“E××××”，查询完毕。注：查询后必须恢复“E××××”状态。所以，在查询时，不能只查询到一半过程，停留在“L××××”状态下。应再按键至显示“H××××”完成整个查询过程。
清除累计值的方法：如果用户需要清除累计的数字，在显示“E××××”的状态下，只须按“累计清除”键，即将累计袋数值清零。
(三)去皮功能：设备使用一段时间后，由于装袋架上的落灰，或更换托袋架等其它原因造成落袋后显示不是零值时，按“清零”键即完成去皮操作，使显示归零。通常为了保证称重准确，现场可根据实际情况随时进行清零去皮操作。
五、外形：外形如附图所示
外形尺寸：180mm(高)X300mm（宽）X120mm（厚），面板采用带薄膜开关的薄膜面板，开关寿命在万次以上。屏幕显示采用五位0.8英寸高亮度红色数码管。除特殊说明外，称重时屏幕显示的后四位数字单位是公斤。键盘由图中所示7个键组成，功能键的使用在本说明书中有详细说明，用户必须按说明书的使用要求使用。
六、安装
固定式接线端子图：
端子上排不使用，下排如图示。
固定式接线图：
接电磁铁接零线接火线
回转式接线图：
为了方便用户，设计上是按免调试功能进行的设计，所以一般接线无误即可使用。安装时需要注意以下情况。
（1）传感器与包装机连接的铰接部分，必须调整到灵活铰接；
（2）托袋架必须上下动作灵活，卡阻小；
（3）必须安装在无强振动源的环境下；
（4）微机必须固定安装，安装时坚固螺栓必须拧紧；
（5）安装调试完成后，要关闭、关严箱门。
七、注意事项：
（1）用户必须严格按接线图接线，尤其是电源线的接线必须认真检查，确认无误后方可接通电源，否则将烧毁微机秤；
（2）微机秤无论是安装、运输及运行都必须防止雨淋。受潮后不得使用，须干燥后方可使用；
（3）出现其他异常现象时，按一次“开/关”键，通常可消除故障；
（4）不得任何非专业人员打开微机外壳；
（5）使用时要注意保护传感器连接电缆，不要将电缆固定在产生振动的设备上，否则将加大落袋误差。电缆在靠近传感器部分不能拉紧，也不要有过多下垂部分；
（6）传感器的连接最好采用传感器原装屏蔽电缆，接线去除屏蔽层部分要尽量短；
（7）使用过程中，要时刻注意关闭、关严微机箱门。每次开箱门调整微机后都要注意关好箱门；
（8）在使用过程中，不允许用手随意旋动传感器上面的张紧器，如果无意中旋动了张紧器，必须用砝码重新标定微机秤。否则可能造成落袋重量严重偏离设定值；
（9）微机应安装牢固，在回转包装机控制箱内不得摆动。
八、配套元件选择：
（1）固态继电器：固态继电器选择直流4～12V输入、输出交流220伏，大于10安培的固态继电器；
（2）传感器：传感器采用200公斤桥式电阻应变片传感器。灵敏度为2mV/V，
供电电压15V即可。
九、故障处理
通常只要显示状态正常，按键反应正常，表示微机本身没有故障。可逐步检查电路的其他部分。通常情况如下：
（1）如果接线正确而微机不显示，微机可能损坏，须更换微机。由于微机秤主要为软件控制，出现故障通常属软件故障，用户无法排除，所以严禁用户打开修理；
（2）如果其他部分正常，电磁铁不动作，通常是固态继电器损坏，检查固态继电器是否损坏，如损坏更换固态继电器；
（3）屏幕有显示，但是装袋时显示数字没有随着变化，请检查传感器接线是否连接可靠。
十、售后服务
本成品自售出之日起免费保修一年（易损件除外），在正确使用条件下，非人为故障属免费保修服务范围。人为故障损坏仅收材料费及运输费。注意：如果用户打开封条，擅自修理过的微机秤将不予以保修。
BHYW回转水泥包装机布置图及附机设备图唐山市翔云自动化机械厂
