东北大学秦皇岛分校电子信息系 综合课程设计 高频功率放大器的设计及仿真 专业名称电子信息工程 班级学号5081112 学生姓名姜昊昃 指导教师邱新芸 设计时间2011.06.20~2011.07.01
课程设计任务书 专业：电子信息工程学号：5081112学生姓名（签名）： 设计题目：高频功率放大器的设计及仿真 一、设计实验条件 Multisim软件 二、设计任务及要求 1.设计一高频功率放大器，要求的技术指标为：输出功率Po≥125mW，工作 中心频率fo=6MHz，η>65%； 2.已知：电源供电为12V，负载电阻,RL=51Ω，晶体管用2N2219，其主要参 数：Pcm=1W,Icm=750mA,V CES=1.5V, f T=70MHz,hfe≥10，功率增益Ap≥13dB（20倍）。 三、设计报告的内容 1.设计题目与设计任务（设计任务书） 2.前言（绪论）(设计的目的、意义等) 3.设计主体（各部分设计内容、分析、结论等） 4.结束语（设计的收获、体会等） 5.参考资料 四、设计时间与安排 1、设计时间：2周 2、设计时间安排： 熟悉实验设备、收集资料：2 天 设计图纸、实验、计算、程序编写调试：4 天 编写课程设计报告：3 天 答辩：1 天
1.设计题目与设计任务（设计任务书） 1.1 设计题目 高频功率放大器的设计及仿真 1.2 设计任务 要求设计一个技术指标为输出功率Po≥125mW，工作中心频率fo=6MHz η>65%的高频功率放大器。 2. 前言（绪论） 我们通过“模电”课程知道，当输入信号为正弦波时放大器可以按照电流的导通角的不同，将其分为甲类、乙类、甲乙、丙类等工作状态。甲类放大器电流的导通角为360度，适用于小信号低功率放大；乙类放大器电流的导通角约等于180度；甲乙类放大器电流的导通角介于180度与360度之间；丙类放大器电流的导通角则小于180度。乙类和丙类都适用于大功率工作。 丙类工作状态的输出功率和效率是上述几种工作状态中最高的。高频功率放大器大多工作于丙类。但丙类放大器的电流波形失真太大，因而只能用于采用调谐回路作为负载的谐振功率放大。由于调谐回路具有滤波能力，回路电流与电压仍然极近于正弦波形，失真很小。 可是若仅仅是用一个功率放大器，不管是甲类或者丙类，都无法做到如此大的功率放大。 综上，确定此高频电路由两个模块组成：第一模块是两级甲类放大器；第二模块是一工作在丙类状态的谐振放大器，它作为功放输出级，最好能工作在临界状态。此时，输出交流功率达到最大，效率也较高，一般认为此工作状态为最佳工作状态。 3. 系统原理 3.1 高频功率放大器知识简介 在通信电路中，为了弥补信号在无线传输过程中的衰耗要求发射机具有较大的功率输出，通信距离越远，要求输出功率越大。为了获得足够大的高频输出功率，必须采用高频功率放大器。高频功率放大器是无线电发射设备的重要组成部分。在无线电信号发射过程中，发射机的振荡器产生的高频振荡信号功率很小，

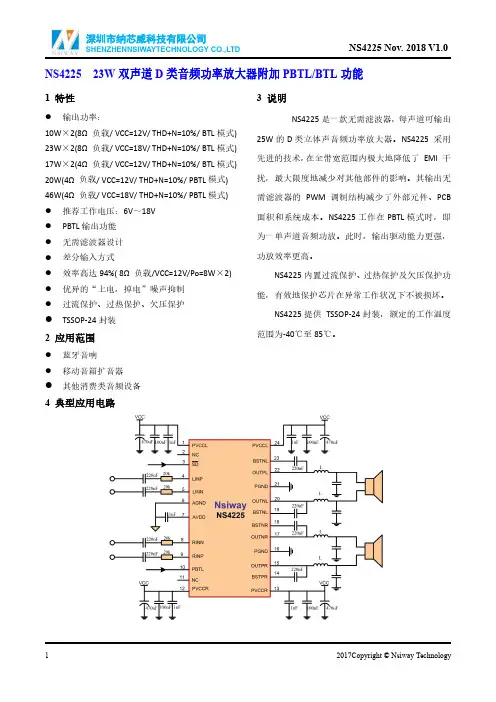

双声道BTL功放电路的设计
双声道BTL 功放电路的设计 一、任务 根据设计课题的要求，音频功率放大器主要有电源电路、前置放大电路、音量控制电路、功率放大电路等四部分构成，构成框图见图所示。 二、要求 （1）设计产生±14V 的直流电源。 （2）设计前置放大器为左、右声道各提供 一级同向比例运算放大器（电压串联负反馈电路）进行电压放大，电压放大倍数约为6，可消除高频杂波。 （3）设计双声道BTL 功放电路, 8 负载上 的输出功率大于20W 。 三、思考题 音量控制 功率放大 扬声器 前置放大 音 电 源 电 路
1、音调控制电路由那些滤波器所构成 【设计参考】： (1)电源电路 直流电源电路有降压变压器、全波整流、滤波和稳压电路构成。由于我们选择TDA2030作为
功放管，其直流供电电压为6V ~18V ，因此为了产生±14V 的直流电源，我们选择100W 的环牛变压器，输出双12V 交流电，负载为8Ω扬声器。整流电路，见图1.4所示： Tr1 1 2 3 4 RL D1 D2 D3 D4 + - u 1 +A -B u 2 +- 图1.4 整流电路 u1正半周时，Tr1次级A 点电位高于B 点电位，二极管D1、D3导通，电流自上而下流过RL ；u1负半周时，Tr1次级A 点电位低于B 点电位，二极管D2、D4导通，电流自上而下流过RL 。于是RL 两端产生单方向全波脉动直流电压uo 。 负载和整流二极管上的电压和电流： 负载电压： =10.8V 负载电流： 二极管的平均电流： =0.65A 2 9.0U U =L 2 L 09.0R U R U I = = 02 1 I I D =

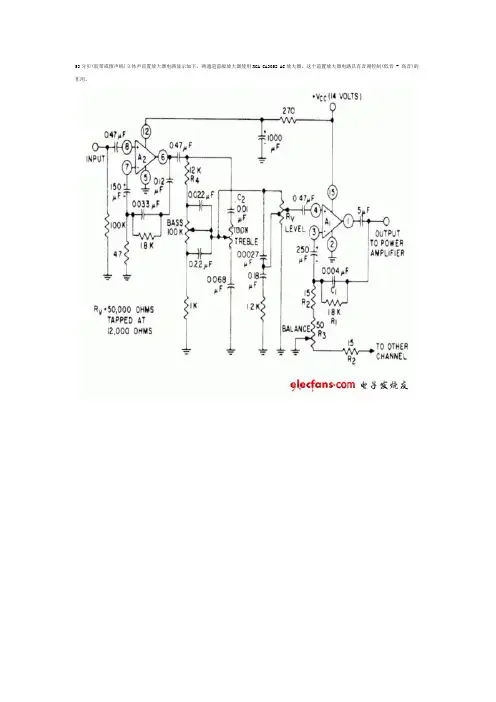

音频功率放大器设计 一、设计任务 设计一个实用的音频功率放大器。在输入正弦波幅度≤5mV，负载电阻等于8Ω的 条件下，音频功率放大器满足如下要求： 1、最大输出不失真功率P OM≥8W。 2、功率放大器的频带宽度BW≥50Hz~15KHz。 3、在最大输出功率下非线性失真系数≤3%。 4、输入阻抗R i≥100kΩ。 5、具有音调控制功能：低音100Hz处有±12dB的调节范围，高 音10kHz处有±12dB的调节范围。 二、设计方案分析 根据设计课题的要求，该音频功率放大器可由图所示框图实现。 下面主要介绍各部 分电路的特点及要求。 图1 音频功率放大器组成框图 1、前置放大器 音频功率放大器的作用是将声音源输入的信号进行放大，然后输
出驱动扬声器。声音源 的种类有多种，如传声器（话筒）、电唱机、录音机（放音磁头）、CD唱机及线路传输等，这些声音源的输出信号的电压差别很大，从零点几毫伏到几百毫伏。一般功率放大器的输入灵敏度是一定的，这些不同的声音源信号如果直接输入到功率放大器中的话，对于输入过低的信号，功率放大器输出功率不足，不能充分发挥功放的作用；假如输入信号的幅值过大，功率放大器的输出信号将严重过载失真，这样将失去了音频放大的意义。所以一个实用的音频功率放大系统必须设置前置放大器，以便使放大器适应不同的的输入信号，或放大，或衰减，或进行阻抗变换，使其与功率放大器的输入灵敏度相匹配。另外在各种声音源中，除了信号的幅度差别外，它们的频率特性有的也不同，如电唱机输出信号和磁带放音的输出信号频率特性曲线呈上翘形，即低音被衰减，高音被提升。对于这样的输入信号，在进行功率放大器之前，需要进行频率补偿，使其频率特性曲线恢复到接近平坦的状态，即加入频率均衡网络放大器。 对于话筒和线路输入信号，一般只需将输入信号进行放大和衰减，不需要进行频率均衡。前置放大器的主要功能一是使话筒的输出阻抗与前置放大器的输入阻抗相匹配；二是使前置放大器的输出电压幅度与功率放大器的输入灵敏度相匹配。由于话筒输出信号非常微弱，一般只有100μV~几毫伏，所以前置放大器输入级的噪声对整个放大器的信噪比影响很大。前置放大器的输入级首先采用低噪声电路，对于由晶体管组成的分立元件组成的前置放大器，首先要选择低

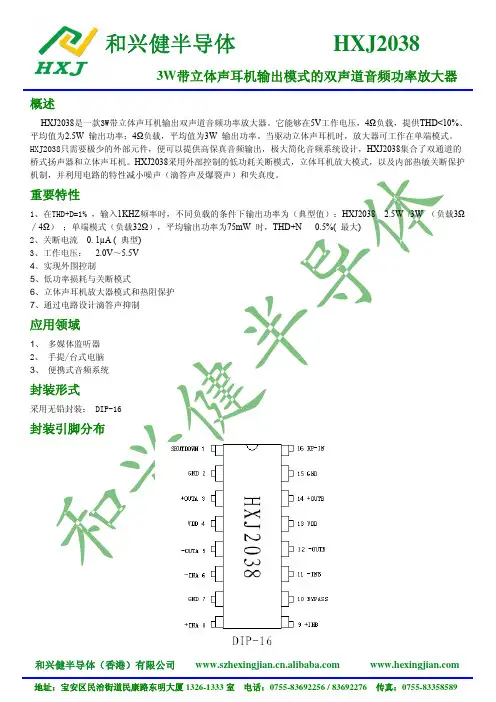

双声道音频功放的设计 1引言 音频功率放大器是一个技术已经相当成熟的领域，几十年来，人们为之付出了不懈的努力，无论从线路技术还是元器件方面，乃至于思想认识上都取得了长足的进步。回顾一下功率放大器的发展历程。1906年美国人德福雷斯特发明了真空三极管，开创了人类电声技术 的先河。1927年贝尔实验室发明了负反馈技术后，使音响技术的发 展进入了一个崭新的时代，比较有代表性的如"威廉逊"放大器，较成功地运用了负反馈技术，使放大器的失真度大大降低，至50年代电 子管放大器的发展达到了一个高潮时期，各种电子管放大器层出不穷。音响技术的发展历史可以分为电子管、晶体管、集成电路、场效应管四个阶段。 音频放大器的目的是在产生声音的输出元件上重建输入的音频 信号，信号音量和功率级都要理想——如实、有效且失真低。音频范围为约20Hz～ 20kHz，因此放大器在此范围内必须有良好的频率响 应(驱动频带受限的扬声器时要小一些，如低音喇叭或（高音喇叭)。根据应用的不同，功率大小差异很大，从耳机的毫瓦级到TV或PC音频的数瓦，再到“迷你”家庭立体声和汽车音响的几十瓦，直到功率更大的家用和商用音响系统的数百瓦以上，大到能满足整个电影院或礼堂的声音要求。音频放大器的一种简单模拟实现方案是采用线性模式的晶体管，得到与输入电压成比例的输出电压。正向电压增益通常
很高(至少40dB)。如果反馈环包含正向增益，则整个环增益也很高。因为高环路增益能改善性能，即能抑制由正向路径的非线性引起的失真，而且通过提高电源抑制能力(PSR)来降低电源噪音，所以经常采用反馈。 高频功率放大器用于发射级的末级，作用是将高频已调波信号进行功率放大，以满足发送功率的要求，然后经将其辐射到空间，保证在一定区域内的接收级可以接收到满意的信号电平，并且不干扰相邻信道的通信。 高频功率放大器是通信系统中发送装置的重要组件。按其工作频带的宽窄划分为窄带高频功率放大器和宽带高频功率放大器两种，窄带高频功率放大器通常以具有选频滤波作用的选频电路作为输出回路，故又称为调谐功率放大器或；宽带高频功率放大器的输出电路则是或其他宽带匹配电路，因此又称为非调谐功率放大器。高频功率放大器是一种能量转换器件，它将电源供给的直流能量转换成为高频交流输出。在课程中已知，放大器可以按照电流导通角的不同，将其分为甲、乙、丙三类工作状态。甲类放大器电流的流通角为360o，适用于小信号低功率放大。乙类放大器电流的流通角约等于180o；丙类放大器电流的流通角则小于180o。乙类和丙类都适用于大功率工作。丙类工作状态的输出功率和效率是三种工作状态中最高者。高频功率放大器大多工作于丙类。但丙类放大器的电流波形失真太大，因而不能用于低频功率放大，只能用于采用调谐回路作为负载的谐振功率放大。由于调谐回路具有滤波能力，回路电流与电压仍然极近于
课程设计报告 题目：由集成运放和晶体管组成的OCL 功率放大器的设计 学生：郭二珍 学生学号：1008220107 系别：电气学院 专业：自动化 届别：2015年 指导教师：廖晓纬 电气信息工程学院制 2014年3月
OCL功率放大器的设计 学生：郭二珍 指导老师：廖晓纬 电气学院10级自动化 1、绪论 功率放大器(简称功放)的作用是给音频放大器的负载R L(扬声器)提供一定的输出功率。当负载一定时，希望输出的功率尽可能大，输出信号的非线性失真尽可能地小，效率尽可能高。 OCL是英文Output Capacitor Less的缩写，意为无输出电容的功率放大器。采用了两组电源供电，使用了正负电源。在输入电压不太高的情况下，也能获得较大的输出频率。省去了输出端的耦合电容，使放大器的频率特性得到扩展。OCL功率放大器是一种直接耦合的功率放大器，它具有频响宽、保真度高、动态特性好及易于集成化等特点。性能优良的集成功率放大器给电子电路功放级的调试带来了极大的方便。集成功率放大电路还具有输出功率大、外围元件少、使用方便等优点，因此在收音机、电视机、扩音器、伺服放大电路中也得到了广泛的应用。 功率放大器可分为三种工作状态：(1)甲类工作状态Q点在交流负载的中点，输出的是一种没有削波失真的完整信号，但效率较低。(2)乙类工作状态Q点在交流负载线和IB=0输出特性曲线的交界处，放大器只有半波输出，存在严重的失真。(3)甲乙类工作状态Q点在交流负载线上略高于乙类工作点处，克服了乙类互补电路产生交越失真，提高了效率。
因此，本设计可采用甲乙类互补电路。 2、容摘要 本设计中要求设计一个由集成运放和晶体管组成的OCL功率放大器。在输入正弦波幅度Ui等于200mV，负载电阻R L等于8Ω的条件下最大输出不失真功率P o≥2W，功率放大器的频带宽度BW≥80Hz~10KHZ 功率放大电路实质上是能量转换电路，它主要要求输出功率尽可能大，效率尽可能的高，非线性失真尽可能要小，功率器件的散热较好。 本设计选用的是双电源供电的OCL互补推挽对称功放电路。 此推挽功率放大器的工作状态为甲乙类，其目的是为了减少“交越失真”。 由于两管的工作点稍高于截止点，因而均有一很小的静态工作电流I CQ。这样，便可克服管子的死区电压，使两管交替工作处的负载中电流能按正弦规律变化，从而克服了交越失真。 OCL互补推挽对称功放电路一般包括驱动级和功率输出级，前者为后者提供一定的电压幅度，后者则向负载提供足够的信号频率，以驱动负载工作。
摘要 本次电路设计课题是音频小信号放大电路，它属于模拟电路课程设计，所以实验中就需要用到大量的模拟电路知识。对于音频小信号放大电路它是由两级放大电路组成，第一部分是运用到了两级负反馈放大电路，旨在放大电压，第二部分OCL功率放大电路采用复合三极管，目的放大电路电流。两部分放大电路的设计根本目的就是为了将小信号放大为一个大信号而不失真。失真这是设计音频放大电路中的一个难点，电路的巧妙设计可以有效的避免失真，电容的运用是解决失真的关键。
目录 1 选题背景 (2) 1．1 指导思想 (2) 1．2 方案论证 (2) 1．3 基本设计任务 (2) 1．4 发挥设计任务 (2) 1．5电路特点 (3) 2 电路设计 (3) 2.1 总体方框图..................................... 错误！未定义书签。 2.2 工作原理 (3) 3 各主要电路及部件工作原理 (3) 3.1 第一级—输入信号放大电路 (4) 3.2 NE5532简要说明................................. 错误！未定义书签。 3.3 第二级—功率放大电路........................... 错误！未定义书签。 3.4 直流信号过滤电路 (6) 4 原理总图 (7) 5 元器件清单 (7) 6 调试过程及测试数据（或者仿真结果） (7) 6.1 仿真检查 (8) 6.1.1第一级仿真检查 (8) 6.1.2第二级仿真检查 (9) 6.2 通前电检查 (10) 6.3 通电检查 (10) 6.3.1第一级电路检查 (10) 6.3.2第二级电路检查 (10) 6.3.3完整电路检查 (10) 6.4 结果分析 (10) 7 小结 (10) 8 设计体会及今后的改进意见 (11) 8.1 体会 (11) 8.2 本方案特点及存在的问题 (11) 8.3 改进意见 (11) 参考文献 (12)
目录 课程设计任务书 (2) 摘要 (3) 1 模电课设概述 (5) 1.1设计背景 (5) 1.2音频放大类别 (5) 1.3设计目的及意义 (6) 1.4开发环境Multisim 10.0简要介绍 (7) 2 课程设计内容 (8) 2.1功放电路方案的选择 (8) 2.2 BTL电路的组成 (10) 2.3 电路仿真 (13) 3 实物焊接及调试过程 (18) 3.1 焊接实物 (18) 3.2 调试过程遇到的问题及解决方法 (19) 4 总结与心得 (20) 附录 (21) 附件一实验原理图 (21) 附录二元件清单 (22) 附录三参考文献 (23) 成绩评定表 (24)
课程设计任务书 学生姓名：专业班级： 指导教师：工作单位：、 题目: 音频功率放大器 初始条件：芯片：TDA2030A、极性电容、非极性电容、可变电阻、定值电阻、扬声器、 要求完成的主要任务: 1.选择合适的功放电路，如：OCL、OTL、或BTL电路。完成对高 保真音频功率放大器的设计、装备与调试； 2.输入信号Uid≤100mv,频率响应范围30Hz-3KHz； 3.在8Ω扬声器的负载下，输出功率连续可调，最大输出功率达 到6W； 4.音频信号放大后，失真≤5%。 5.效率≥60% 时间安排： 安装调试，地点： 指导教师签名：年月日 系主任（或责任教师）签名：年月日
摘要 这学期刚学习模电课,学校要求我们完成一次课程设计任务。模电这门课程主要讲 直流稳压电源。功率放大器的作用是给音响放大器的负载RL 率尽可能高。功率放大器的常见电路形式有OTL电路和OCL电路。有用继承运算放大器 BTL功 TDA2030A集成功放，并采用双电源电源供电。TDA2030A集成电路的特点是输出功率大，而且保护性能比较完善，其工作电压范围较广，信号失真度较小，使用两块TDA2030A组成BTL电路，输出功率可增至35W。实验用multism软件对BTL multism软件模拟 该电路由于价廉质优，使用方便，广泛应用于各种款式收录机和高保真立体声设备中。 BTL、TDA2030A、功率放大、multism。

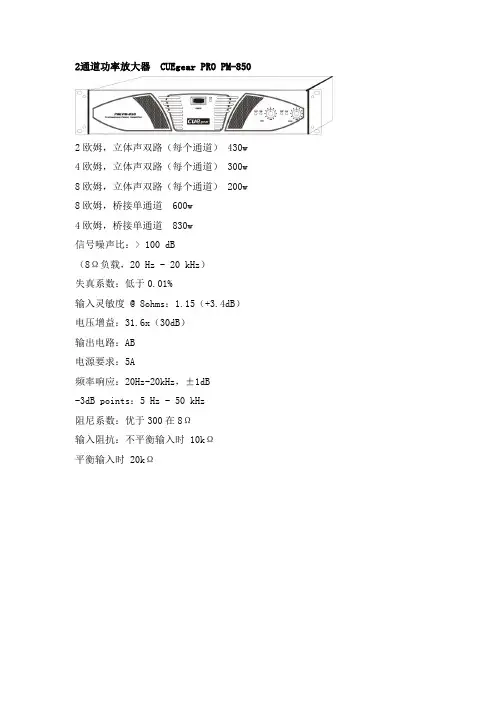

大功率功率放大器电路设计 大功率功率放大器电路设计 一. 设计理念及实现方式 (1)能推4Ω、2Ω等双低音的“大食”音箱以及专业类大粗音圈的各类专业箱。 (2)要省电、噪声小，发热量小。 (3)音质要好，能适合家居使用和专业使用。 第一点的实现就是要有大的推动功率。由于目前居室客厅面积有不断扩大的趋势，100W ×2以下功放已显得有些“力不从心”，所以本功放设计为4ΩQ 时360W ×2，2Ω时720W ×2。 第二点的实现就是电路工作在静态时的乙类小电流，靠大水塘级电容和电阻进行滤波降噪，使功放级噪声极小。而电路的工作状态又决定了电路元件的发热量很小，与一般乙类电路相当。配备的大型散热系统是为了应付连续大功率、低阻抗输出时的安全、可靠。 第三点的实现是本功放板的主要目标。目前公认的是：甲类、MOS、电子管音质好，所以本功放要达到甲类、MOS、电子管的音质。 二.大功率输出的实现 要实现大功率，首先是电源容量要大。本功放配置的电源是在截面积为35mm ×60mm的环形铁心上绕制的环牛。一次侧为1.0mm线绕484圈，二次侧为1.5mm双线并绕100圈。 整流为两只40A全桥做双桥整流，滤波为4只47000 uF电容 2只2.7kΩ电阻并接在正负电源上，使电压稳定在±62V。如电压过高可减小电阻到2.2kΩ，过低可加大电阻到3kΩ，功率用3W以上的。 除电源外，要实现大功率输出，特别是驱动“大食”音箱，要求功放输出电流能力要强，本功放每声道选用6对2SD1037管做准互补输出，可驱动直流电阻低达0.5Ω的“大食”音箱。所以4Ω时360W×2、2Ω时720W×2是有保障的。 三. 甲类、MOS、电子管音质的实现 目前人们公认的甲类、MOS、电子管的音质最好，所以本功放电路设计动态时工作于甲类的最佳状态，偏流随信号大小而同步增减，所以音质是有技术保障的。而在此工作状态下，即使更换几只一般的MOS管，对音质的提高也不明显。下面给出其原理图，如图1所示。从图1上可见到本原理图相当简洁，比一般乙类或甲乙类准互补电路还节省元件。而通过在电路板上改变一只电阻的接法就可方便地在本电路与准互补乙类或甲乙类之间变换。 四.绿色环保概念的实现 对本功放来说，实现低耗电、低噪声污染、低热辐射污染是通过以下措施实现的： (1)本功放空载时只有小电流级工作，而功率管基极电压只有0.45V，基本上是截止的，所以比一般乙类耗电少，属节电型功放。
立体声功率放大器
PCB图元件清单
一、PCB图设计绘制 PCB制板采用热传递复印、三氯化铁腐蚀制作工艺。元器件安装采用手工焊接工艺。根据制作工艺、元器件的封装，对PCB图设计绘制过程中注意要点。 1.布线宽度应≥0.5mm。线尽量宽，特别是电源和地线。防止在制作过程中出现断线。 2.元件RP1~RP3、SW、C17~18、IC1~2、接插件JP1~JP4引脚孔径为1mm；螺丝安装孔径为3mm；其余元件孔径为0.8mm。 3.做元件封装时，注意引脚的编号。尤其是芯片TDA2030的第1脚的准确位置（安装面，或者焊接面的位置）。 4.焊盘的直径应≥2倍过孔直径。如位置所限可采用椭圆等形状焊盘。 5.为增强焊盘可靠性，加泪滴。 6.加敷铜。 二、PCB板制作工艺 工艺流程： ①PCB图打印②准备敷铜板③热转印④修板 ⑤蚀刻⑥钻孔⑦板面处理⑧涂助焊剂
①PCB图打印：采用激光打印机(碳粉)打印机，将PCB图按1∶1 比例、黑白方式的镜向图打印在热转印纸。 ②准备敷铜板:按PCB图实际要求确定敷铜板大小，去掉毛刺。用 不锈钢丝球清洗铜箔面的油污锈渍，干后进行图形转印。 ③热转印：图形与敷铜板的铜箔面对正贴实，纸面向上送进制板机 进行图行转印。待自然冷却到室温后揭去转印纸。 ④修板：用油性笔修补转印中形成的砂眼、断线等需要覆盖不被蚀 刻的地方。用小刀刮去的需要蚀刻地方的墨，露出铜箔。 ⑤将处理好的敷铜板，放入三氯化铁溶液中，注意观察腐蚀情况。 当露出铜箔已被腐蚀完，取出用清水将附着的腐蚀液冲洗干净，待干后进行钻孔。 ⑥钻孔:按PCB图孔径的要求选择钻头。遵守钻床安全操作规程。 压住印制板，钻头进刀速度适中，以防毛刺过大。完成后还要认真检查一遍，确保不漏钻。 ⑦板面处理：用不锈钢丝球反复擦洗，直至焊盘与线条铜箔显现铜 的光亮无污渍。 ⑧涂助焊剂：板面处理待干后，在焊接面均匀涂上松香酒精溶液， 可防止氧化助于焊接。风干后就可以焊按安装。 三、检查、测试 焊接安装完成后，在通电前应认真检查元器件是否正确。注意二极管、电解电容的极性，接反极易造成元件损坏。 1.通电前应先调好稳压电源为+15V和-15V(用万用表检测电压是
功率放大器的仿真设计 0 引言 各种无线通信系统的发展，大大加速了半导体器件和射频功率放大器的研究进程。射频功率放大器在无线通信系统中起着至关重要的作用，它的设计好坏影响着整个系统的性能。因此，无线系统需要设计性能良好的放大器。而且，为了适应无线系统的快速发展，产品开发的周期也是一个重要因素。另外，在各种无线系统中由于不同调制类型和多载波通信的采用，射频工程师为减小功率放大器的非线性失真，尤其是设计无线基站应用的高功率放大器时面临着巨大的挑战。采用EDA工具软件进行电路设计可以掌握设计电路的性能，进一步有环设计参数，同时达到加速产品开发进程的目的。 功率放大器（PA）在整个无线通信系统中是非常重要的一环，因为它的输出功率决定了通信距离的长短，其效率决定了电池的消耗程度及使用时间。 1 功率放大器基础 1．1 功率放大器的种类 根据输入与输出信号间的大小比例关系，功率放大器可分为线性放大器与非线性放大器两种。属于线性放大器的有A类、B类及AB类放大器；属于非线性的则有C类、D类、E类、F类等类型的放大器。 （1） A类放大器是所有类型功率放大器中线性最高的，其功率元件在输入信号的全部周期内均导通，即导通角为360°，但其效率却非常低，在理想状 态下效率仅达到50%，而在实际电路中，则仍限制在30%以下。 （2） B类功率放大器的功率元件只在输入正弦波之半周期内导通，即导通角仅为180°，其效率在理想状态下可达到78%，但在实际电路中所达到的效 率不会超过60%。 （3） AB类功率放大器的特性介于A类和B类放大器之间，其功率元件偏压在远比正弦波信号峰值小的非零直流电流，因此导通角大于180°但远小于360°。一般情况下，其效率介于30%~60%之间。 （4） C类功率放大器的功率元件的导通时段比半周期短，即导通角小于180°。 其输出波形为周期性脉冲，必须并联LC滤波电路后，才可得到所需要的正弦波。在理论上，C类放大器的效率可达到100%，但在实际电路中仅能

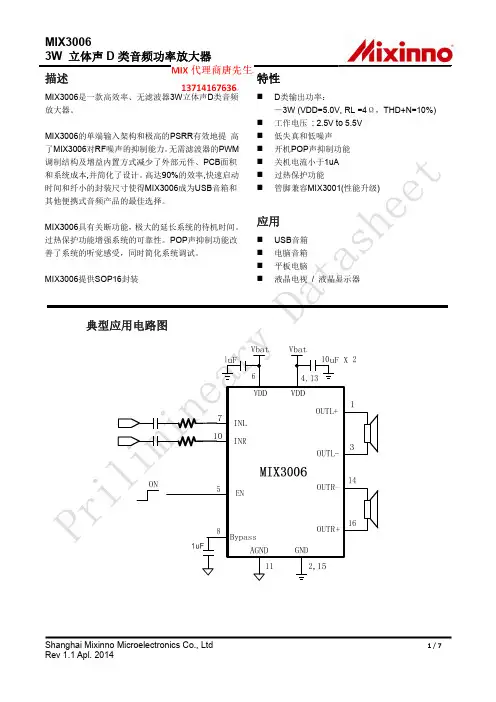

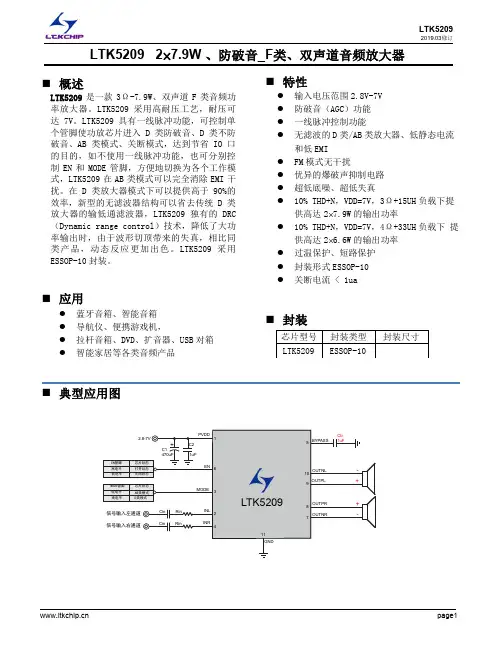

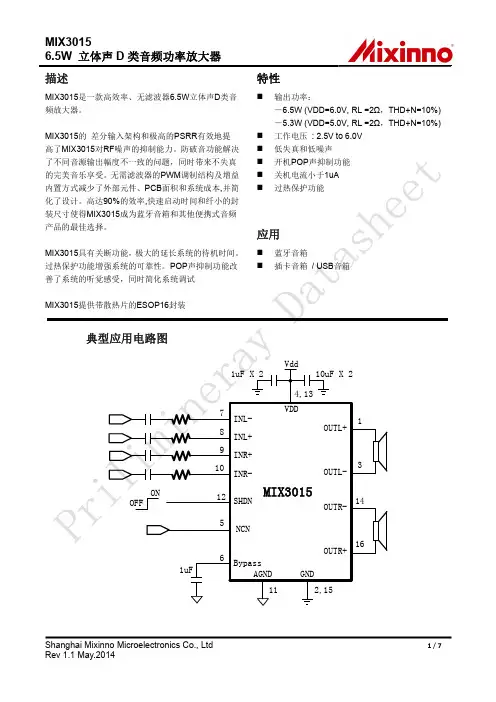

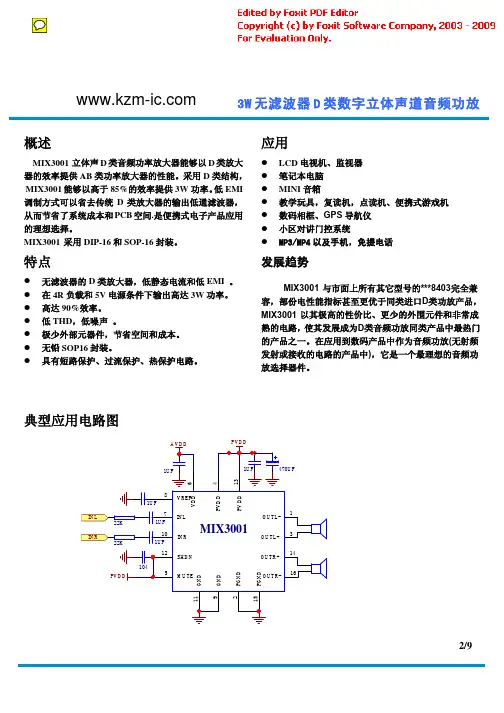

D类放大高效率音频功率放大器电路图原理为提高功放效率，以适应现代社会高效、节能和小型化的发展趋势，以D类功率放大器为核心，以单片机89C51和可编程逻辑器件（FPGA）进行控制及时数据的处理，实现了对音频信号的高效率放大。系统最大不失真输出功率大于1W,可实现电压放大倍数1~20连续可调，并增加了短路保护断电功能，输出噪声低。系统可对功率进行计算显示，具有4位数字显示，精度优于5%。 传统的音频功率放大器主要有A类（甲类）、B类（乙类）和AB（甲乙类）。A类功率放大器在整个输入信号周期内都有电流连续流过功率放大器件，它的优点是输出信号的失真比较小，缺点是输出信号的动态范围小、效率低，理想情况下其最高效率为50%.B类功率放大器在整个输入信号周期内功率器件的导通时间为50%,它的优点是在理想情况下效率可达78.5%,但缺点是会产生交越失真，增加噪声。AB类（甲乙类）功率放大器是以上两种放大器的结合，每个功率器件的导通时间在50%~100%之间，兼有甲类失真小和乙类效率高的特点，其工作效率介于二者之间。传统音频功率放大器效率偏低，体积偏大的缺点与音频功率放大高效、节能和小型化的发展趋势的矛盾，催生了D类（丁类）音频功率放大器出现和发展。本系统即采用D类功率放大实现，并用单电源供电，符合现代社会对电源小巧、便携要求的实际需要。 1系统方案论证与选择 1.1整体方案 方案①：数字方案。输入信号经前置放大调理后，即由A/D采入单片机进行处理，三角波产生及与音频信号的比较均由软件部分完成，然后由单片机输出两路完全反向的PWM 波给入后级功率放大部分，进行放大。此种方案硬件电路简单，但会引入较大数字噪声。 方案②：硬件电路方案。三角波产生及比较、PWM产生仍由硬件电路实现，此方案噪声较小、且幅值能做到更大，效果较好，故采用此方案。 1.2三角波产生电路设计 方案①：利用NE555产生三角波。该电路的特点是采用恒流源对电容线性冲、放电产生三角波，波形线性度较好、频率控制简单，信号幅度可通过后加衰减电位器控制。 方案②：对方波积分产生三角波。积分器与比较器级联，通过对比较器产生的方波积分得到三角波，频率与幅值控制只需调整某些电阻值，控制简单。但考虑积分电路存在积分漂移。 此处采用选择方案①。
立体声功率放大器 原理图
元件清单
一、 PCB图设计绘制 PCB制板采用热传递复印、三氯化铁腐蚀制作工艺。元器件安装采用手工焊接工艺。根据制作工艺、元器件的封装，对PCB图设计绘制过程中注意要点。 1.布线宽度应≥0.5mm。线尽量宽，特别是电源和地线。防止在制作 过程中出现断线。 2.元件RP1~RP3、SW、C17~18、IC1~2、接插件JP1~JP4引脚孔径为 1mm；螺丝安装孔径为3mm；其余元件孔径为0.8mm。 3.做元件封装时，注意引脚的编号。尤其是芯片TDA2030的第1脚 的准确位置（安装面，或者焊接面的位置）。 4.焊盘的直径应≥2倍过孔直径。如位置所限可采用椭圆等形状焊 盘。 5.为增强焊盘可靠性，加泪滴。 6.加敷铜。 二、 PCB板制作工艺 工艺流程： ①PCB图打印②准备敷铜板③热转印④修板 ⑤蚀刻⑥钻孔⑦板面处理⑧涂助焊剂 ①PCB图打印：采用激光打印机(碳粉)打印机，将PCB图按1∶1比 例、黑白方式的镜向图打印在热转印纸。
②准备敷铜板:按PCB图实际要求确定敷铜板大小，去掉毛刺。用 不锈钢丝球清洗铜箔面的油污锈渍，干后进行图形转印。 ③热转印：图形与敷铜板的铜箔面对正贴实，纸面向上送进制板机 进行图行转印。待自然冷却到室温后揭去转印纸。 ④修板：用油性笔修补转印中形成的砂眼、断线等需要覆盖不被蚀 刻的地方。用小刀刮去的需要蚀刻地方的墨，露出铜箔。 ⑤将处理好的敷铜板，放入三氯化铁溶液中，注意观察腐蚀情况。 当露出铜箔已被腐蚀完，取出用清水将附着的腐蚀液冲洗干净，待干后进行钻孔。 ⑥钻孔:按PCB图孔径的要求选择钻头。遵守钻床安全操作规程。 压住印制板，钻头进刀速度适中，以防毛刺过大。完成后还要认真检查一遍，确保不漏钻。 ⑦板面处理：用不锈钢丝球反复擦洗，直至焊盘与线条铜箔显现铜 的光亮无污渍。 ⑧涂助焊剂：板面处理待干后，在焊接面均匀涂上松香酒精溶液， 可防止氧化助于焊接。风干后就可以焊按安装。 三、检查、测试 焊接安装完成后，在通电前应认真检查元器件是否正确。注意二极管、电解电容的极性，接反极易造成元件损坏。 1.通电前应先调好稳压电源为+15V和-15V(用万用表检测电压是否 准确)。功放输出端接上假负载，电位器调到最小，电源开关SW 处于断开位置。接上电源，做好观察电流表的准备。
唐 山 学 院 Protel DXP 课 程 设 计 题 目 系 (部) 班 级 姓 名 学 号 指导教师 张雅静 2016 年1 月 18 日 至 2016 年 1 月 29 日 共 2 周 2016年 1 月 30 日 双声道音频功率放大电路 智能与信息工程学院 12电信一班
