（附件3） 接地极安装、检查标准
第一条 36V以上的电气设备的金属外壳、构架，铠装电缆的钢带（或钢丝）、铅皮和橡套（塑料）电缆的接地芯线或屏蔽护套等均必须接地。
第二条 严禁井下配电变压器中性点直接接地；严禁由地面上中性点直接接地的变压器或发电机向井下供电。在矿井中禁止使用无接地芯线（或无其他可供接地的护套，如铅皮、铜皮套等）的橡套电缆、塑料电缆或铠装电缆。
第三条 井下主接地极应在主、副水仓中各埋设一块。主接地极应用耐腐蚀钢板制成，其面积不得小于0.75m2、厚度不得小于5mm。 接地母线与主接地极的连接要用焊接。安装主接地极时，应保证接地母线和主接地极连接处不承受较大拉力，并应设有便于取出主接地极进行检查的牵引装置。

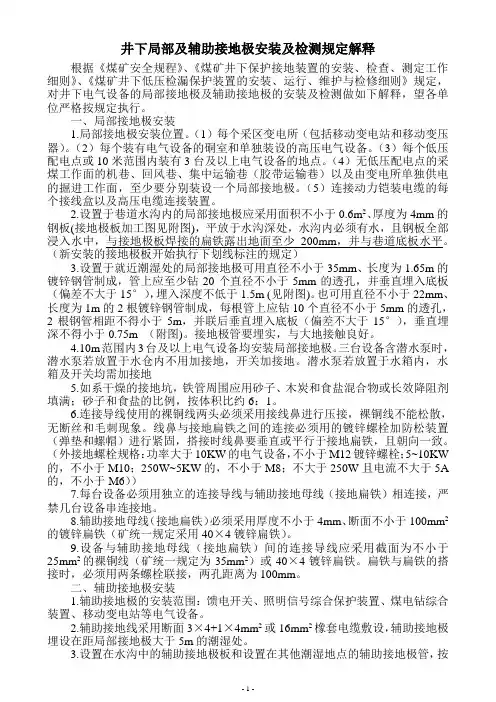

第四条 局部接地极最好设于巷道水沟内，无水沟时应埋设在潮湿的地方。局部接地极用两根长度不得小于1m、直径不小于22mm的镀锌铁管。每根管子上至少要钻10个直径不小于5mm的透孔，两根铁管均垂
直于地面（偏差不大于15），两管之间相距5m以上，垂直埋深不得小于
0.75m，如接地极周围比较干燥，应用砂子、木炭和食盐混合物或长效
降阻剂填满；砂子和食盐的比例，按体积比约6:1。
第五条 井下如下地点应装设局部接地极：
1、采区变电所（包括移动变电站和移动变压器）；
2、装有电气设备的硐室和单独装设的高压电气设备；
3、低压配电点或装有3台以上电气设备的地点；
4、无低压配电点的采煤机工作面的运输巷、回风巷、集中运输巷
（胶带运输巷）以及由变电所单独供电的掘进工作面，至少应分别装设1个局部接地极；
5、高压金属连接器必须安装接地极，冷缩管连接器、环氧树脂连
接器不需要安装接地极。
第六条 井下照明综保、煤电钻综保、具有漏电保护的电气开关（有试验功能）的使用地点应装设辅助接地极，连接导线应用2.5mm2的电缆，且辅助接地极与局部接地极相距5米以上。
第七条 接地网上任一保护接地点的接地电阻值不得超过2Ω，每一移动式和手持式电气设备至局部接地极之间的保护接地用的接地芯线和接地连接导线的电阻值，不得超过1Ω；连接主接地极的接地母线，
应采用截面不小于50mm2铜线，或截面不小于100mm2的镀锌铁线，或厚度不小于4mm，截面不小于100mm2的扁钢；电气设备的外壳与接地母线或局部接地极的连接，电缆连接装置两头的铠装、铅皮的连接，应采用截面不小于25mm2的铜线，或截面不小于50mm2的镀锌铁线，或厚度不小于4mm、截面不小于50mm2的扁钢。
第八条 移动电气设备的接地，是利用橡套电缆的接地芯线实现的。接地芯线的一端和移动电气设备的进线装置内的接地端子相连，另一端和起动器出线装置中的接地端子相连。接地芯线和接地端子相连时，使接地芯线比主芯线长一些，以免使接地芯线承受机械拉力。起动器外壳应与总接地网或局部接地极相连。
第九条 移动变电站的接地，应先将高、低压侧橡套电缆的接地芯线分别接到进线装置的内接地端子上，再将高、低压侧开关箱和干式变压器上的外接地螺钉分别用独立的连接导线接到局部接地极上。
第十条 高压金属连接器的接地，应将接线盒上的接地螺钉直接用接地导线与局部接地极相连接。
铠装电缆的接地，要用绑扎方法或用特备的镀锌卡环通过与接地导线相连接的连接导线把两端电缆的铅皮层和钢带（钢丝）层连接起来，在接线盒处能采用铅封的尽量铅封；接线盒两端电缆头的钢带层和铅皮层用连接导线绑扎或用铁卡环卡紧时，应沿电缆轴向把铅皮二等或三等分割开并倒翻180°，把铅皮紧贴在钢带上，铅皮与钢带接触处应打磨光洁。铁卡环宽度不得小于30mm。如用裸铜线绑扎时，沿电缆轴向绑扎长度不得小于50mm。
第十一条 电动机的接地，可直接将其外壳的接地螺钉接到接地局部接地极上。橡套电缆应将专用接地芯线与接线箱（盒）内接地螺钉连接。如用铠装电缆时，应将端头的铠装钢带（钢丝）、铅皮同外壳的接地螺钉连接。禁止把电动机的底角螺栓当作外壳的接地螺钉使用。
第十二条 接地螺栓应采用不锈蚀材料制成，或进行热镀锌等防锈处理。内、外接地螺栓的直径必须符合下列规定：
1、当导电芯线截面不大于35mm2时，应与接地螺栓直径相同；
2、当导电芯线截面大于35mm2时，应不小于连接导线芯线截面之半的螺栓直径，但至少等于连接35mm2芯线的螺栓直径；
3、外接线螺栓的规格，必须符合下列规定：
（1）功率大于10KW设备，不小于M 12；
（2）功率为5KW至10KW的设备，不小于M 10；
（3）功率为250W至5KW的设备，不小于M 8；
（4）功率不大于250W，且电流不大于5A的设备，不小于M 6；
（5）本质安全型设备和仪器仪表类，外接地螺栓压紧接地芯线即可。
第十三条 接地线与电气设备或接地母线应用卡爪连接，接点处应防腐处理，不应锈蚀。使用中锈蚀的接地扁铁，必须将锈除净并用银粉漆粉刷。
第十四条 井下总接地网的接地电阻的测定，要有专人负责，每季至少测定一次，对阻值超标的要查明原因并立即整改，并做好记录备查；新安装的接地装置，在投入运行前，应测其接地电阻值，并必须将测定数据记入记录表内。在有瓦斯及煤尘爆炸危险的矿井内进行接地电阻测定时，应采用本质安全型接地摇表，如采用普通型仪器时，只准在瓦斯浓度1%以下的地点使用，并采取一定的安全措施，报有关部门审批。
第十五条 每年至少要对主接地极和局部接地极详细检查一次。其中主接地极和浸在水沟中的局部接地极应提出水面检查，如发现接触不良或严重锈蚀等缺陷，应立即处理或更换，并应测其接地电阻值。主、副水仓中的主接地极不得同时提出检查，必须保证一个工作。矿井水含酸性较大时，应适当增加检查的次数。
第十六条 有值班人员的机电硐室和有专职司机的电气设备的保护接地，每班必须进行一次表面检查（交接班时）。其他电气设备的保护接地，由维修人员进行每周不少于一次的表面检查。检查发现接地装置有损坏时，应立即修复。电气设备的保护接地装置未修复前禁止通电。电气设备在每次安装或移动后，应详细检查电气设备接地装置的完善情况。对那些震动性较大及经常移动的电气设备，应特别注意，随时加强检查。
