按设计图选用齿轮，压力角为20度
优秀设计 单级圆柱齿轮减速器的高速级齿轮传动设计
目录 一、传动方案的拟定及电动机的选择 (2) 二、V带选择 (4) 三．高速级齿轮传动设计 (6) 四、轴的设计计算 (9) 五、滚动轴承的选择及计算 (13) 六、键联接的选择及校核计算 (14) 七、联轴器的选择 (14) 八、减速器附件的选择 (14) 九、润滑与密封 (15) 十、设计小结 (16) 十一、参考资料目录 (16)
数据如下: 已知带式输送滚筒直径320mm ，转矩T=130 N ·m ，带速 V=1.6m/s ，传动装置总效率为?=82%。 一、拟定传动方案 由已知条件计算驱动滚筒的转速n ω,即 5.953206 .1100060100060≈??=?= π πυωD n r/min 一般选用同步转速为1000r/min 或1500r/min 的电动机作为原动机，因此传动装置传动比约为10或15。根据总传动比数值，初步拟定出以二级传动为主的多种传动方案。 2.选择电动机 1）电动机类型和结构型式 按工作要求和工作条件，选用一般用途的Y （IP44）系列三相异步电动机。它为卧式封闭结构。 2）电动机容量 （1）滚筒输出功率P w kw n T 3.19550 5.951309550P =?=?= ωω （2）电动机输出功率P kw d 59.1% 823 .1P P == = η ω 根据传动装置总效率及查表2-4得：V 带传动?1=0.945；滚动轴承?2 =0.98；圆柱齿轮传动 ?3 =0.97；弹性联轴器?4 =0.99；滚筒轴滑动轴承?5 =0.94。 （3）电动机额定功率P ed 由表20-1选取电动机额定功率P ed =2.2kw 。
一、填空题 1. 选择普通平键时，键的截面尺寸（ b h ）是根据 轴径 查标准确定，普通平键的工作面 是键的两侧面 。 2. 在设计V 带传动时，V 带的型号是根据 计算功率 和 小带轮转速 选取的。 3. 在圆柱齿轮传动中，齿轮直径不变而减小模数 m ,对轮齿的弯曲强度、接触强度及传动的 工作平稳性的影响分别为 下降、不变、提高 。 4. 一般的轴都需要具有足够的 强度 ，合理的 结构形式和尺寸 和良好的 工艺性能, 这就是轴设计的基本要求。 5. 当带有打滑趋势时，带传动的有效拉力达到最大值，而带传动的最大有效拉力取决于」 角、 摩擦系数 、 预紧力 三个因素。 6?当键联接强度不足时可采用双键。使用两个平键时要求键按相隔 _ 180 ?布置。 7.向心推力轴承产生内部轴向力是由于 接触角- 0 小节距多排链 。 Y Fa 值，直齿圆柱齿轮按 齿数Z 选取，而斜齿圆柱齿 10. 普通平键连接工作时，平键的工作面是 侧面 。 11. 根据轴的承载情况分类，自行车的中轴应称为 转 轴。 12. 带传动的初拉力增加，传动能力 提高 。 13. 为了便于轴上零件的装拆，转轴的结构形式应设计成 阶梯状 14. 既承受弯矩又承受转矩的轴称为 转轴 。 15. 一个滚动轴承能够工作到基本额定寿命的可靠度是 90% 。 16. 蜗杆头数越高，传动效率越 高。 17. 带传动的设计准则为： 在不打滑的条件下具有一定的疲劳寿命 。 18链传动的节距越 大，链速波动越明显。 19. 在常见的几种牙型中，连接螺纹采用 三角形螺纹 ，其牙型角60_ 度。 20. 代号为6206的滚动轴承，其类型是 深沟球轴承，内径30 mm 。 21. 在蜗杆传动中，规定蜗杆分度圆直径的目的是 限制蜗杆刀具的数量 。 22. 对于一对闭式软齿面齿轮传动，小齿轮的材料硬度应该 大于 大齿轮的硬度。 23. 转轴的结构设计成阶梯状是为了便于 便于零件的装拆 。 24. 螺纹联接中，加弹簧垫圈是为了 防松。 25. 既承受弯矩又承受转矩的轴称为 转轴 。 26. 蜗杆头数增加时，传动效率如何变化 传动效率提高 。 27. 带传动的失效形式为带的 疲劳破坏和打滑 。 28. 在设计图纸上注明某链条的标记为“ 16A-1 X 50”。其中“ 16A ”代表 链号 ，“50”代 表 链节数 。 29. 在普通圆柱蜗杆传动中，在 中间平面 上的参数为 基准参数 。在该平面内其啮合 状态相当于 齿条与齿轮 的啮合传动。 30. 在带、链和齿轮合成的多级传动中，带传动宜布置在 高速 级。 31由于断齿破坏比点蚀破坏更具有严重的后果，所以通常设计齿轮时，抗弯强度的安全系 数S 应大于接触强度的安全 系数 S HO 机械设计复习 8. 对于高速重载的链传动，应选择 9. 齿轮传动强度计算中，齿形系数 轮按 当量齿数 Z V 选取。
河南质量工程职业学院 毕业设计（论文） 题目传动齿轮工艺设计 系别机电工程系 专业机电一体化技术 班级2011机电3班 学生姓名杨艺楠 学号0308110322 指导教师王西建 定稿日期2014 年 4 月 10 日
河南质量工程职业学院 毕业设计（论文）任务书 班级 设备三 班 学生姓名杨艺楠指导教师王西建设计（论文）题目传动齿轮工艺设计 主要 研究内容 传动齿轮，它是齿轮的一个主要一种，其功用是传递运动和运动方向，以适应传动机构运动的需要。 主要技术指标或研究目标 同轴孔φ35H7，φ49H7和同轴外圆φ92.55k7, φ66的同轴度、径向圆跳 动公差等级为8～9级，表面粗糙度为R a ≤1.6μm.。加工时最好在一次装夹下将两孔或两外圆同时加工。 （2）与基准孔有垂直度要求的端面，其端面圆跳动公差等级为7级，表面 粗糙度为R a ≤3.2μm。工艺过程安排时应注意保证其位置精度。 （3）距中心平面74.5mm的两侧面,表面粗糙度为R a ≤6.3μm。 （4）φ35孔的尺寸精度要保证，孔轴线的同轴度共差等级为9级及两孔公 共轴线对基准孔（A 1 -A 2 ）位置度公差值为0.06μm，应予以重视。 基本要求 由各加工方法的经济精度及一般机床所能达到的精度可知，该零件没有很难加工的表面，各表面的技术要求采用常规加工工艺均可达到。但是在加工过程中应注意齿轮端面的加工 主要参考资料及文献[1] 吴雄彪.机械制造技术课程设计.杭州：浙江大学出版社，2005 [2] 苏建修.机械制造基础.北京：机械工业出版社，2001 [3]许德珠.工程材料.北京：高等教育出版社，2001 [4] 东北重型机械学院、洛阳工学院、第一汽车制造厂职工大学编.机床夹具设计手册.上海：上海科学技术出版社，1990 [5] 艾兴，肖诗纲.切削用量简明手册.北京：机械工业出版社，1993
摘要 齿轮轴零件的主要作用是支撑回转零件、实现回转运动并传递转矩和动力。齿轮轴具备传动效率高、结构紧凑和使用寿命长等一系列优点，是通用机械特别是工程机械传动中的重要零件之一。齿轮轴加工材料、热处理方式、机械加工工艺过程的优化，将对提高齿轮轴的加工质量及寿命有着重要借鉴意义。 本设计首先分析了齿轮轴零件的作用和零件的材料，之后把加工传动齿轮轴所用的材料和生产类型确定下来。然后确定毛坯的种类，绘制铸件零件图。接下来设计零件的加工工艺性，包括零件表面的加工方法及热处理方法等。最后进行工艺规程设计，选定加工所用的机床，刀具，夹具等。齿轮轴零件的机械综合性能要求较高，一般选择锻件作为毛坯。合理安排工艺路线，划分加工阶段对保证零件加工质量至关重要. 关键词: 齿轮轴；工艺分析；工艺规程设计
Abstract The main function of the gear shaft is to support rotating parts, achieve rotary mo tion and transfer torque and power. Gear shaft has a series of advantages, such as high transmission efficiency, compact structure, long service life and so on. It is one of the important parts in the general machinery, particularly the engineering machinery tran smission. The optimization of the gear shaft’s machining materials, thermal treatmen t method and machining process will have great significance on the machining quality of the gear shaft and the service life. The first design of the gear shaft parts and parts of the material, then fix the processing gear shaft of the materials used and the type of production. And then determine the blank type, drawing casting parts diagram. The processing of the next design of parts, including the components surface processing method and heat treatment method. Finally, technological process design ,selection of the machine tool, cutting tool, fixture etc…Comprehensive mechanical performance requirements higher gear shaft parts, as general forging blank. Reasonable arrangements for the process, dividing the processing stage is very important to ensure the machining quality of parts. Keywords gear shaft; process analysis; process planning design
课程设计 题目带式传动机设计 学生姓名 学号 学院机械与汽车工程 专业机械设计制造及其自动化 指导教师 二Ｏ一二年十二月二十日
目录 一、设计任务书…………………………………… 二、总体方案设计………………………………… 1．传动方案分析………………………………………………………… 2．选择联轴器的类型和型号…………………………………………… 3．电动机的选择…………………………………………………………．4．传动比分配……………………………………………………………．5．传动系统的运动和动力参数………………………………………… 三、传动零件的设计计算…………………………． 1．带传动的设计…………………………………………………………．2．齿轮传动的设计………………………………………………………．3．轴的结构设计及计算…………………………………………………．4．滚动轴承的选择及校核计算…………………………………………． 5. 键联接的选择及校核计算……………………………………………． 6．减速器附件的选择…………………………………………………． 7．润滑与密封…………………………………………………………．
一、 设计任务书 1. 设计题目：带式输送机传动装置（简图如下） 61——V 带传动2——电动机 34——联轴器5——卷筒6——运输带 注：传动不逆转，载荷平稳，起动载荷为名义载荷的1．25倍，输送带速度允许误差为±5% 2．设计工作量： ①．设计说明书1份 ②．减速器装配图1张（A0或A1） ③．零件工作图1～3张 本组设计选第1组数据
二、总体方案设计 1．传动方案分析 在分析传动方案时应试注意常用机械传动方式的特点及在布局上的要求： 1)带传动平稳性好，能缓冲吸振，但承载能力小，宜布置在高速级； 2)链传动平稳性差，且有冲击、振动，宜布置在低速级； 3)蜗杆传动放在高速级时蜗轮材料应选用锡表铜，否则可选用铝铁青铜； 4)开式齿轮传动的润滑条件差，磨损严重，应布置在低速级； 5)锥齿轮、斜齿轮宜放在调整级。 该方案的优点： 该工作机有轻微振动，由于V带有缓冲吸振能力，采用V带传动能减小振动带来的影响，并且该工作机属于小功率、载荷变化不大，可以采用V带这种简单的结构，并且价格便宜、标准化程度高，大幅度降低了成本。 总体来讲，该传动方案满足工作机的性能要求、适应工作条件、工作可靠，此外还结构简单、尺寸紧凑、成本低传动效率高。 2.选择联轴器的类型和型号 一般在传动装置中有两个联轴器：一个是连接电动机轴与减速器高速轴的联轴器，另一个是连接减速器低速轴与工作机轴的联轴器。前者由于所连接轴的转速较高，为了减小起动载荷、缓和冲击，应选用具有较小转动惯量的弹性联轴器，如弹性柱销联轴器等。后者由于所连接轴的转速较低，传递的转矩较大，减速器与工作机常不在同一底座上而要求有较大的轴线偏移补偿，因此常选用无弹性元件的挠性联轴器，例如十字滑块联轴器等。 3.电动机的选择 （1）选择电动机 按已知的工作要求和条件，选用Y132M2—6电动机。 （2）选择电动机功率 工作机所需的电动机输出功率为 P d=P w/η P w=FV/1000ηw 所以P d=FV/1000ηwη 由电动机至工作机之间的总效率（包括工作机效率）为 η·ηw=η1·η2·η3·η4·η5·η 6
《机械制造技术》研究性教学报告车床传动轴机械加工工艺过程设计 车床主轴箱齿轮机械加工工艺过程设计 单位 学院 专业 班级 姓名 学号
车床传动轴机械加工工艺过程设计 1．问题提出： 零件的几何精度直接影响零件的使用性能，而机械加工工艺过程制定的是否合理将直接影响零件的加工精度。针对车床传动轴，应用所学的机械制造基础知识进行一次加机械工工艺过程设计的综合性工程应用训练。 2．专题研究的目的： （1）掌握零件主要部分技术要求的分析方法； （2）掌握零件材料的选择方法和确定毛坯的制备方法及工艺； （3）掌握工艺分析方法； （4）掌握定位基准的选择方法； （5）掌握制定出合理的零件加工顺序的原则和方法； （6）掌握制定出合理的零件加工路线的方法。 3．研究内容： 图1所示为车床的传动轴，轴上开有键槽用来安装齿轮以传递运动和动力，两端是安装滚动轴承的支承轴颈。完成该传动轴零件的机械加工工艺过程设计。 工艺设计的具体内容包括： （1）进行零件主要部分的技术要求分析研究； （2）确定传动轴的材料、毛坯的制备方法及工艺、热处理工艺； （3）进行加工工艺分析； （4）确定定位基准； （6）制定传动轴的加工顺序； （7）制定传动轴的加工路线； 4．设计过程： （1）进行零件主要部分的技术要求分析研究； 4.1.1 该轴需要的精度比较高，故采用粗加工品尼高，半精加工，精加工三个阶段。所以采用粗车、数控车、铣车、磨销，其中数车是加工关键。 4.1.2钢轴的毛坯多数用轧制圆钢和锻件，锻件的内部组织均匀，强度比较好，
重要的轴、大尺寸或阶梯尺寸变化较大的轴，应采用锻制毛坯，对直径较小的轴，可直接用圆钢加工。由于碳钢比合金钢价廉，对应力集中的敏感性较低，同时也可以用热处理的办法提高耐磨性和抗疲劳强度 4.1.3 本零件是传动轴，传动过程中只传递转矩而不承受弯矩，可以通过热处理方法提高轴的耐磨性和抗疲劳强度。此传动轴的形状简单，属于对称零件，同时阶梯轴很少，而且各段直径相差不太大。 4.1.4 为便于装配，轴端应有倒角。轴肩高度不能妨碍零件的拆卸。对于阶梯轴一般设计成两端小中间大的形状，以便于零件从两端装拆。 4.1.5 传动轴上的各个键槽开在同一母线的位置上，便于加工。键槽和齿轮通过与键配合，实现动力的传递。 4.1.6 Φ17圆柱表面为支撑轴颈与滚动轴承相配合，对其要求圆柱度公差则可控制横剖面和轴剖面内的各种形状误差。 4.1.7 Φ24圆柱面要与齿轮配合，为保证其平稳性和减少噪音，对其表面有径向全跳动的要求。 4.1.8 Φ24和Φ32轴段处的轴肩用于定位，防止其端面圆跳动产生偏心。 4.1.9 轴上键槽有对称度要求，一般来说键槽都有对成度公差。 4.1.10 传动过程中只传递转矩而不承受弯矩，可以通过热处理方法提高轴的耐磨性和抗疲劳强度。 （2）确定传动轴的材料、毛坯的制备方法及工艺、热处理工艺； 4.2.1 应选用机械制造用钢，考虑到轴的选材经常用调制钢，具有良好的综合力学性能。故选用市场上最常见的45钢。 4.2.2 由于此车床传动轴是一般的阶梯轴，并且各阶梯的直径相差小，则可以直接以热轧圆柱棒料做毛坯。 4.2.3 热处理：调制处理（加热至Ac3+30~50度淬火，500~650度高温回火），之后在进行表面淬火,低温回火。 （3）进行加工工艺分析； 4.3.1 与轴承配合处上下偏差均为正值。键槽无上偏差、下偏差为负。与齿轮配
同步带传动类型及及设计计算标准 (GB-T10414?2-2002同步带轮设计标准) 圆弧齿同步带轮轮齿ArctoothTimingtooth 直边齿廓尺寸Dimensionoflineartypepulley
1、同步带轮的型式 2、齿型尺寸、公差及技术参数 3、各种型号同步带轮齿面宽度尺寸表 4、订购须知 圆弧齿轮传动类型： 1)圆弧圆柱齿轮分单圆弧齿轮和双圆弧齿轮。 2)单圆弧齿轮的接触线强度比同等条件下渐开线齿轮高，但弯曲强度比渐开线低。 3)圆弧齿轮主要采用软齿面或中硬齿面，采用硬齿面时一般用矮形齿。圆弧齿轮传动设计步骤： 1)简化设计：根据齿轮传动的传动功率、输入转速、传动比等条件，确定中心距、模数等主要参数。如果中心距、模数已知，可跳过这一
步。 2)几何设计计算：设计和计算齿轮的基本参数，并进行几何尺寸计算。 3)强度校核：在基本参数确定后，进行精确的齿面接触强度和齿根弯曲强度校核。 4)如果校核不满足强度要求，可以返回 圆弧齿轮传动的特点： 1)圆弧齿轮传动试点啮合传动，值适用于斜齿轮，不能用于直齿轮。 2)相对曲率半径比渐开线大，接触强度比渐开线高。 3)对中心距变动的敏感性比渐开线大。加工时，对切齿深度要求较高，不允许径向变位切削，并严格控制装配误差。 单圆弧齿轮传动 小齿轮的凸齿工作齿廓在节圆以外，齿廓圆心在节圆上；大齿轮的凹齿工作齿廓在节圆内，齿廓圆心略偏於节圆以外(图2单圆弧齿轮传动的嚙合情况)。由於大齿轮的齿廓圆弧半径p2略大於小齿轮的齿廓半径p1，故当两齿廓转到K点，其公法线通过节点c时，齿便接触，旋即分离，但与它相邻的另一端面的齿廓随即接触，即两轮齿K1﹑K'1、K2﹑K'2﹑K3﹑K'3……各点依次沿嚙合线接触。因此，圆弧齿轮任一端面上凹﹑凸齿廓仅作瞬时嚙合。一对新圆弧齿轮在理论上是瞬时点嚙合，故圆弧齿轮传动又常称为圆弧点嚙合齿轮传动。轮齿经过磨合后，实际上齿廓能沿齿高有相当长的一段线接触。圆弧齿轮传动的特点是：(1)综合曲率半径比渐开线齿轮传动大很多，其接触强度比渐开线齿轮传动约高0.5～1.5倍；
本科毕业设计论文 题目发动机齿轮工艺及夹具设计 全篇交流QQ;747933699
摘要 齿轮制造技术是获得优质齿轮的关键。齿轮加工的工艺，因齿轮结构形状、精度等级、生产条件可采用不同的方案，概括起来有齿坯加工、齿形加工、热处理和热处理后精加工四个阶段。齿坯加工必须保证加工基准面精度。热处理直接决定轮齿的内在质量，齿形加工和热处理后的精加工是制造的关键。也计，通过对发动机传动齿轮的结构分析、工作环境分析及对传动齿轮进行工艺性分析、定位基准的选择、刀、量具的选择、设备的选择、拟订工艺路线，制定加工工艺规程等工作后，编制了一套完整的齿轮加工工艺规程。 在齿轮轮齿的加工工序中,此次设计对轮齿先采用滚齿的加工方法，再采用剃齿的加工方法来确保齿部精度达到要求，并在剃齿加工工序中设计了一套专用的剃齿夹具进一步确保齿部精度合格。 关键 全篇交流QQ;747933699 词：齿轮，工艺规程，夹具
目录 第一章概论 ....................................... 错误！未定义书签。 1.1研究背景和意义 .............................. 错误！未定义书签。 1.2研究的内容及重点 (1) 第二章齿轮的工艺分析与刀具的选择................ 错误！未定义书签。 2.1传动齿轮分析 ................................ 错误！未定义书签。 2.1.1传动齿轮的重要性及特点................. 错误！未定义书签。 2.1.2 零件的结构及参数分析 .................. 错误！未定义书签。 2.1.3材料与热处理........................... 错误！未定义书签。 2.1.4 精度分析 (2) 2.2 毛坯的选择 (2) 2.3零件的加工方法 (2) 2.4刀具的选择 .................................. 错误！未定义书签。第三章工艺规程设计................................ 错误！未定义书签。 3.1工艺安排 .................................... 错误！未定义书签。 3.2定位基准的选择 .............................. 错误！未定义书签。 3.3工艺路线的设计 .............................. 错误！未定义书签。 3.4 工艺尺寸的计算.............................. 错误！未定义书签。第四章夹具的设计 .................................. 错误！未定义书签。 4.1确定工件的定位方案 .......................... 错误！未定义书签。 4.2选择定位原件 ................................ 错误！未定义书签。 4.3分析计算定位误差及夹具的精度计算 ............ 错误！未定义书签。 4.4夹具的使用说明 .............................. 错误！未定义书签。第五章总结 ........................................ 错误！未定义书签。参考资料 ........................................... 错误！未定义书签。致谢 ............................................... 错误！未定义书签。毕业设计小结 ....................................... 错误！未定义书签。 全篇交流QQ;747933699
题10-6 图示为二级斜齿圆柱齿轮减速器, 第一级斜齿轮的螺旋角 1 β的旋 向已给出。 （1）为使Ⅱ轴轴承所受轴向力较小,试确定第二级斜齿轮螺旋角β的旋向, 并画出各轮轴向力、径向力及圆周力的方向。 （2）若已知第一级齿轮的参数为:Z 1 =19,Z 2 =85,m n =5mm,0 20 = n α,a=265mm, 轮1的传动功率P=,n 1 =275 r/min。试求轮1上所受各力的大小。 解答: 1．各力方向：见题解10-6图。 2．各力的大小：m N 045 . 217 m N 275 25 .6 9550 9550 1 1 1 ? = ? ? = ? =n P T 148 . 11 , 9811 .0 265 2 ) 85 19 ( 5 2 ) ( cos2 1 1= = ? + ? = + =β β a z z n m ； mm 83 . 96 cos 1 1 = =β z n m d； N 883 tan , N 1663 cos tan , N 4483 2000 1 1 1 1 1 1 1 1 1 = = = = = =β β α t a t r t F F n F F d T F ； 题10-7图示为直齿圆锥齿轮-斜齿圆柱齿轮减速器,为使Ⅱ轴上的轴向力 抵消一部分,试确定一对斜齿圆柱齿轮螺旋线的方向;并画出各齿轮轴向力、径向 力及圆周力的方向。 解答：齿轮3为右旋，齿轮4为左旋; 力的方向见题解10-7图。 题解 题
↓ 题10-9 设计一冶金机械上用的电动机驱动的闭式斜齿圆柱齿轮传动, 已知:P = 15 kW,n 1 =730 r/min,n 2 =130 r/min,齿轮按8级精度加工,载荷有严重冲击,工作时间t =10000h,齿轮相对于轴承为非对称布置,但轴的刚度较大,设备可靠度要求较高,体积要求较小。（建议两轮材料都选用硬齿面） 解题分析：选材料→确定许用应力→硬齿面，按轮齿的弯曲疲劳强度确定齿轮的模数→确定齿轮的参数和几何尺寸→校核齿轮的接触疲劳强度→校核齿轮的圆周速度 解答:根据题意,该对齿轮应该选用硬齿面,其失效形式以轮齿弯曲疲劳折断为主。 1. 选材料 大、小齿轮均选用20CrMnTi 钢渗碳淬火（[1]表11-2），硬度为56～62HRC ，由[1]图 11-12 和[1]图11-13查得：MPa 1500,MPa 430lim lim ==H F σσ 2.按轮齿弯曲疲劳强度进行设计 （1）确定FP σ 按[1]式（11-7 P227）计算，取6.1,2min ==F ST S Y ；齿轮的循环次数： 8111038.41000017306060?=???==at n N ,取11=N Y ,则: 538MPa MPa 16 .124301m in lim 1=??== N F ST F FP Y S Y σσ （2）计算小齿轮的名义转矩T 1
广州科技贸易职业学院 机电系 课程设计报告机械设计基础课程设计 设计题目：带式输送机传动系统设计 专业班级：07模具A班 学号： 设计人： 指导老师：王春艳 完成日期：2009-5-20
课程设计任务书 设计题目：带式输送机传动系统设计（一级直齿圆柱齿轮减速器及带传动）传动简图： 1.电动机 2.V带 3.减速箱 4.联轴器5滚筒 6.输送带 原始数据： （已知条件） 说明： 1.单向运转，有轻微振动； 2.每年按300个工作日计算，每日工作二班。 完成日期:________年____月_____日 设计指导教师：_________ ______年____月____日 任课教师:__________ __________年____月____日 评分与评语:________________________________ （二）设计内容 1、电动机的选择及运动参数的计算 2、V带的传动设计；
3、齿轮传动的设计； 4、轴的设计； 5、联轴器的选择； 6、润滑油及润滑方式的选择； 7、绘制零件的工作图和装配图 (1)、减速器的装配图 (2)、绘制零件的工作图 注：装配图包括：尺寸标注、技术要求及特性、零件编号、零件明细表、标题栏。 零件的工作图包括：尺寸的标注、公差、精度、技术要求。 10、编写设计说明书 (1)、目录； (2)、设计任务书； (3)、设计计算：详细的设计步骤及演算过程； (4)、对设计后的评价； (5)、参考文献资料。 （三）设计工作量 1.减速器总装图一张 2.零件图二张 3.设计说明一份。
目录 设计任务书……………………………………………………………传动方案说明…………………………………………………………电动机的选择…………………………………………………………传动装置的运动和动力参数…………………………………………传动件的设计计算……………………………………………………轴的设计计算…………………………………………………………联轴器、滚动轴承、键联接的选择…………………………………减速器附件的选择……………………………………………………润滑与密封……………………………………………………………设计小结………………………………………………………………参考资料……………………………………………………………
机械设计大作业（二） 题目：带传动与齿轮传动设计 院系：过程装备与控制工程09（1）班姓名：沈益飞 学号：B09360114
目录 一、任务书 (3) （一）原始数据 (3) （二）工作量 (3) 二、电机的选择 (3) （一）各级效率 (3) （二）工作机所需功率 (3) （三）电机所需功率 (3) （四）电机所需转速范围 (3) （五）电机选择 (3) 三、传动参数的计算 (4) （一）各级传动比分配 (4) （二）各轴转速 (4) （三）各轴功率 (4) （四）各轴转矩 (4) （五）汇总数据 (4) 四、V带传动的设计计算 (5) （一）计算功率 (5) （二）选择V带带型 (5) （三）确定带轮基准直径并验算带速 (5) （四）确定中心距，并选择V带的基准长度 (5) （五）验算小带轮包角 (5) （六）确定带的初拉力与压轴力 (6) （七）带轮的材料与结构形式 (6) 五、齿轮传动的设计计算 (6) （一）选定齿轮类型、精度等级、材料与齿数 (6) （二）按齿面接触强度设计 (6) （三）按齿根弯曲强度设计 (7) （四）几何尺寸计算 (7)
一、任务书 （一）原始数据 选择题号4：减速器输出轴转矩T=249 N.m 减速器输出轴转速n=96 r/min V 带传动与齿轮传动简图 见《机械设计作业集1》p41 （二）工作量 1.小带轮零件图一张 2.大齿轮零件图一张 3.设计说明书一份 二、电机的选择 （一）各级效率 由《机械设计课程设计》表2-4（p7）机械传动的效率概略值 0.940.9850.955=?=带η 0.9550.9850.97=?=柱η （二）工作机所需功率 kw n T p w 503.2962499550/=?=?= （三）电机所需功率 kw p p w o 788.28977.0/503.2/===η （四）电机所需转速范围 由《机械设计课程设计》表2-1（p4）常用机械传动的单机传动比推荐值 min /2304min /57696)246(r r n i n o --=?-=?' ='? （五）电机选择 由《机械设计课程设计》表20-1（p196）Y 系列三相异步电机技术数据 得Y132S-6型号电机的额定功率Pm=3 kw ,满载转速：Nm=960 r/min
常州信息学院 毕业设计 齿轮轴的加工工艺 学生姓名：李文涛 指导教师：高飞 所系与专业机电工程系数控技术 班级数控104 所在学期2010—2013学年 学号1004033446 2013年3 月27 日 摘要 本设计是关于输出齿轮轴加工工艺规程的设计，总体介绍所追踪的典型零件的加工流程,包括毛坯-初检-粗加工-精加工等步骤;所加工零部件的形状、结构、尺寸及重要配合参数，并完成工件的三维造型。数控机床程序编制过程主要包括：
分析零件图纸、工艺处理、数学处理、编写零件程序、程序校验。确定零部件的加工方法和步骤，包括使用设备、装夹方法、工装夹具、加工方位、刀具选择、加工参数选择等。 关键词：零件、工艺、数空加工程序 目录 摘要 (1) 前言 (3) 第一章：零件图分析 (4) 1、零件图分析 (4) 2 零件在生活中的作用： (5) 第二章：毛坯的选择 (6) 二（1）设计毛坯图 (6) 二（2）确定毛坯 (6) 第三章加工过程 (8) 三（1）1.刀具选择： (8) （1）2.切削用量的选择 (8) 三（2）齿轮的加工过程 (9) 根据图示数据计算齿轮参数： (9) 三（3）基准的概念和分类 (10) 1. 设计基准 (10) 2. 工艺基准 (10) 3. 定位基准的选择 (11) 4．粗基准的选择 (11) 5．精基准的选择 (11) 三（4）加工工艺路线 (12) 1 加工阶段的划分 (12) 2 各加工阶段的主要任务 (12) 3 加工顺序的安排 (12) 4 数控车床加工与普通车床加工的区别 (13) 5 拟定加工工艺路线方案 (13) 6. 数控编程的过程 (14) （1) 分析零件图纸 (14) （2 )确定工艺过程 (14) （3)数值计算 (14) （4)编写程序单 (15) （5)制备控制介质 (15) （6)程序调试和检验 (15) 7. 程序编制方法 (15) 8. 编制程序 (15) 制作完成效果图 (18)
目 录 一、传动方案的拟定及电动机的选择 (2) 二、V 带选择 (4) 三．高速级齿轮传动设计 (6) 四、轴的设计计算 (9) 五、滚动轴承的选择及计算 (13) 六、键联接的选择及校核计算 (14) 七、联轴器的选择 (14) 八、减速器附件的选择 (14) 九、润滑与密封 (15) 十、设计小结 (16) 十一、参考资料目录 (16)
数据如下: 已知带式输送滚筒直径 320mm，转矩 T=130 N·m，带速 V=1.6m/s，传动装 置总效率为 ?=82%。 一、拟定传动方案 由已知条件计算驱动滚筒的转速 n ω,即 5 . 95 320 6 . 1 1000 60 1000 60 ? ′ ′ = ′ = p p u w D n r/min 一般选用同步转速为 1000r/min 或 1500r/min 的电动机作为原动机，因此 传动装置传动比约为 10 或 15。根据总传动比数值，初步拟定出以二级传动为 主的多种传动方案。 2.选择电动机 1）电动机类型和结构型式 按工作要求和工作条件，选用一般用途的 Y（IP44）系列三相异步电动机。 它为卧式封闭结构。 2）电动机容量 （1）滚筒输出功率 P w kw n T 3 . 1 9550 5 . 95 130 9550 P = ′ = × = w w （2）电动机输出功率 P kw d 59 . 1 % 82 3 . 1 P P = = = h w 根据传动装置总效率及查表 2-4 得： V 带传动 ?1=0.945； 滚动轴承 ?2 =0.98； 圆柱齿轮传动 ?3 =0.97；弹性联轴器 ?4 =0.99；滚筒轴滑动轴承 ?5 =0.94。 （3）电动机额定功率 P ed 由表 20-1 选取电动机额定功率 P ed =2.2kw。
毕业设计说明书 专业：机械制造与自动化 班级：机制3081班 姓名：弓宏国 学号：11308123 指导老师：白福民 陕西国防工业职业技术学院
目录 第一部分工艺设计说明书 (4) ………… 第二部分第17号工序夹具设计说明书 (13) ………… 第三部分第7 号工序刀具设计说明书 (15) ………… 第四部分第17号工序量具设计说明书 (17) ………… 第五部分毕业设计体会 (18) ………… 第六部分参考资料 (19)
二O一O届毕业设计（论文）任务书 专业：机械制造与自动化班级：机制3081班姓名：钟磊学号：11308110一、设计题目(见附图)： 锥齿轮传动（CL24-A）零件机械加工工艺规程制订及第17工序工艺装备设计。 二、设计条件： l、零件图；2、生产批量：中批量生产。 三、设计内容： 1、零件图分析：l）、零件图工艺性分析（结构工艺性及技术条件分析）；2）、绘制零件图； 2、毛坯选择：1）、毛坯类型；2）、余量确定；3）、毛坯图。 3、机械加工工艺路线确定：1）、加工方案分析及确定；2）、基准的选择；3）、绘制加工工艺流程图（确定定位夹紧方案）。 4、工艺尺寸及其公差确定：1）、基准重合时（工序尺寸关系图绘制）；2）、利用尺寸关系图计算工序尺寸；3）、基准不重合时（绘制尺寸链图）并计算工序尺寸。 5、设备及其工艺装备确定： 6、切削用量及工时定额确定：确定每道工序切削用量及工时定额。 7、工艺文件制订：1）、编写工艺设计说明书；2）、填写工艺规程；（工艺过程卡片和工序卡片） 8、指定工序机床夹具设计：1）、工序图分析；2）、定位方案确定；3）、定位误差计算；4）、夹具总装图绘制，绘制夹具中所有非标零件图。 9、刀具、量具没计。（绘制刀具量具工作图） 四、上交资料（全部为电子文稿）： 1、零件机械加工工艺规程制订设计说明书一份；（按统一格式撰写） 2、工艺文件一套（含工艺流程卡片、每一道工序的工序卡片含工序附图）； 3、机床夹具设计说明书一份；（按统一格式撰写） 4、夹具总装图一张（A4图纸）；零件图两张（A4图纸）； 5、刀量具设计说明书一份；（按统一格式撰写） 6、刀具工作图一张（A4图纸）；量具工作图一张（A4图纸）。 五、起止日期： 2 010年11月1日一2 01 年月日(共周) 六、指导教师： 七、审核批准： 教研室主任：系主任： 年月日 八、设计评语： 九、设计成绩： 年月日

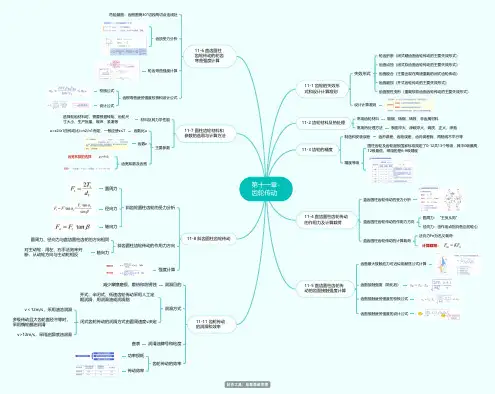

第11章齿轮传动 11.1复习笔记 【通关提要】 本章主要介绍了标准直齿圆柱齿轮传动、标准斜齿圆柱齿轮传动及标准直齿锥齿轮传动的作用力和强度计算。学习时需要掌握齿轮传动的作用力分析及计算、失效形式及设计准则、计算载荷及参数选择，多以选择题、填空题和简答题的形式出现。针对三种齿轮传动的强度计算，由于计算难度较大，通常以选择题和简答题的方式考查其中的重难点，比如设计计算中，许用应力的计算和选取，齿轮的受力分析等。复习本章时不应以计算为重点，需理解记忆其中要点。 【重点难点归纳】 一、轮齿的失效形式和设计计算准则 1．轮齿的失效形式（见表11-1-1） 表11-1-1轮齿的失效形式
2．齿轮设计计算准则 （1）对于闭式齿轮传动，必须计算轮齿弯曲疲劳强度和齿面接触疲劳强度。对于高速重载齿轮传动，还必须计算其抗胶合能力。对于一般的传动，选择恰当的润滑方式和润滑油的牌号和粘度。 （2）对于开式传动，只需计算轮齿的弯曲疲劳强度，以免轮齿疲劳折断。 二、齿轮材料及热处理（见表11-1-2） 表11-1-2齿轮材料及热处理
三、齿轮传动的精度 1．误差对传动的影响 （1）影响传递运动的准确性； （2）影响传动的平稳性； （3）影响载荷分布的均匀性。 2．齿轮传动精度等级的选用 齿轮的精度按国家标准规定，可分为13个精度等级：0级最高，12级最低。常用的是6～9级精度。 四、直齿圆柱齿轮传动的作用力及计算载荷（见表11-1-3） 表11-1-3直齿圆柱齿轮传动的作用力及计算载荷
五、直齿圆柱齿轮传动的齿面接触强度计算（见表11-1-4） 表11-1-4直齿圆柱齿轮传动的齿面接触强度计算
～～作业二 带传动和齿轮传动设计 一、任务书 题目：V 带传动和齿轮传动的设计(图2) 注：载荷平稳，单向运转，工作年限5年，每年250个工作日，每日 工作16小时。 2．工作量 (1)小带轮零件图一张或(和)大齿轮零件图一张； (2)设计计算说明书一份，内容包括电动机的选择，传动 参数的计算，V 带传动的设计计算或(和)齿轮传动的设计计算。 二、设计指导 1．电动机的选择 电动机有各种类型，对于无特殊要求的机械装置，多选用Y 系列三相异步电动机。Y 系列三相异步电动机有四种常用的同 步转速，即3000r/min 、1500r/min 、1000r/min 、750r/min 。同一功率的电动机，转速高则重量轻，价格便宜，但传动装置的总传动比和总体尺寸将加大，一般多选用同步转速为1500r/min 和1000r/min 的电动机。 减速器的输出轴通过联轴器与工作机相联，因此工作机所需功率P w (kW)(略去联轴器效率的影响)为 P w =T n /9550 式中：T--减速器输出轴的转矩，N ·m ； n--减速器输出轴的转速，r/min 。 电动机所需功率P 0为 P 0=P w /η 式中：η--电动机至工作机之间的传动总效率。 对于本作业的两级传动，η=η1η2。其中η1为V 带传动的效率( 包括一对轴承效率在内)，η2为齿轮传动的效率(包括一对轴承效率在内)。其数值可参看机械设计手册或教材。 由于电动机的额定功率P m 应等于或略大于电动机所需功率P 0，因此选择电动机时通常取P m =(1～1.3)P 0。 2．各级传动比的分配 传动装置的总传动比为 i =n m /n w 式中：n m --电动机的满载转速，r/min ； n w --电动机的转速，即减速器输出轴转速，r/min 。 本作业的传动装置为二级传动，总传动比i =i 1i 2。其中i 1和i 2分别为V 带传动和齿轮传动的传动比。为了使传动装置尺寸较小，结构紧凑，应使i 1机床传动齿轮的工艺规程设计(大批量)
目录 封面 (1) 课程设计任务书 (2) 目录 (3) 正文 (4) 一.计算生产纲领，确定生产类型 (4) 二.审查零件图样的工艺性 (4) 三.毛坯的选择 (4) 四. 工艺过程设计 (5) 1.定为基准的选择 (5) 2.零件表面加工方法的选择 (5) 3.制定工艺路线 (6) 五.确定机械加工余量及毛坯尺寸，设计毛坯图 (6) 1.确定机械加工余量 (6) 2. 确定毛坯尺寸 (7) 3.设计毛坯图 (8) 六．工序设计（选择加工设备和工艺设备） (9) 1.选择机床 (9) 2.选择刀具 (10) 3.选择夹具 (10) 4.选择量具 (10) 5．确定工序尺寸 (12) 七．确定切削用量及基本时间（机动时间） (14) 1.工序Ⅰ切削用量及基本时间确定 (14) 2.工序Ⅱ切削用量及基本时间的确定 (17) 3.工序Ⅲ切削用量及基本时间的确 (18) 4.工序IV切削用量及基本时间的确定 (20) 5.工序Ⅶ切削用量及基本时间的确定 (20) 6.工序VI切削用量及基本时间的确定 (21) 7.工序VII切削用量及基本时间的确定 (22) 总结 (23) 参考文献 (24)
一.计算生产纲领，确定生产类型： 某产品上的一个齿轮零件。该产品产量为10000件，某生产备品率为10%，机械 加工废品率为1%，现制定该齿轮零件的杰械加工工艺规程： N=Qn（1+a%+b%）=10000*1*(1+10%+1%)件/年=11100件/年 式中：Q——产品的年产量； n——每台产品中该零件的数量； a,b——零件生产备品率（%），废品率（%）。 齿轮零件的年产量为11100件/年，现已知该产品属于轻型机械。根据≤机械制 造基础≥表1——1生产类型与生产纲领的关系，可确定其生产类型为大批生产。 二.审查零件图样的工艺性： 齿轮零件图样的视图正确完整。尺寸，公差及技术要求齐全。本零件个表面的加工并不困难，只需要注意其基准孔 95.20其表面粗糙度要求为Ra=0.8μm，以及所需要加 工的齿轮面的表面粗糙度要求也为Ra=0.8μm 。其精度为六级。需要对齿轮面进行精加工。 三.毛坯的选择： 齿轮是最常用的传动件，要求具有一定的强度。该零件的材料为45钢，轮廓尺 寸不大，形状亦不复杂，有属成批生产，故毛坯可采用模锻成型。 零件形状并不复杂，因此毛坯可以与零件的形状精良接近。即外形做成盘状， 内部孔锻出。 毛坯尺寸通过计算加工余量后决定。
