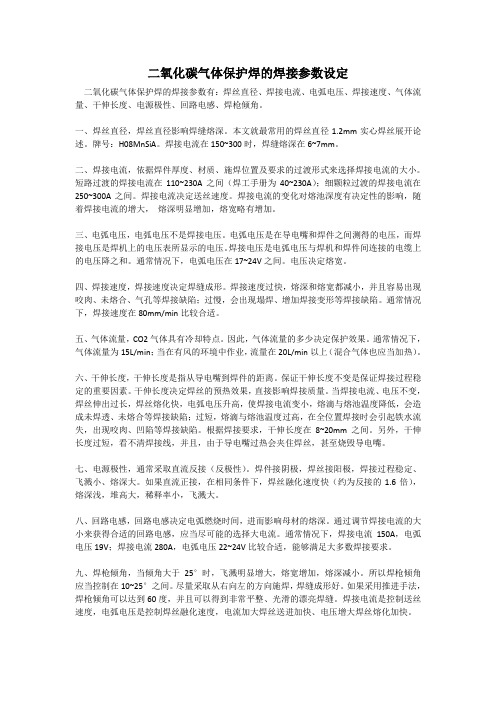

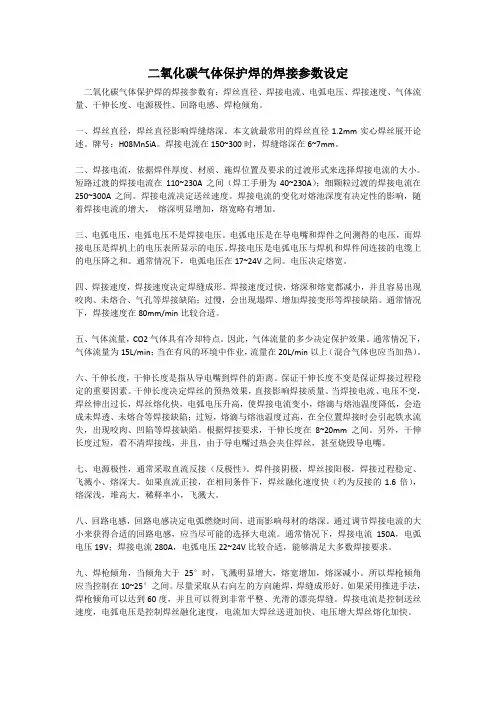

二氧化碳气体保护焊的焊接参数设定
二氧化碳气体保护焊的焊接参数有：焊丝直径、焊接电流、电弧电压、焊接速度、气体流量、干伸长度、电源极性、回路电感、焊枪倾角。
一、焊丝直径，焊丝直径影响焊缝熔深。本文就最常用的焊丝直径1.2mm实心焊丝展开论述。牌号：H08MnSiA。焊接电流在150~300时，焊缝熔深在6~7mm。
二、焊接电流，依据焊件厚度、材质、施焊位置及要求的过渡形式来选择焊接电流的大小。短路过渡的焊接电流在110~230A之间（焊工手册为40~230A）；细颗粒过渡的焊接电流在250~300A之间。焊接电流决定送丝速度。焊接电流的变化对熔池深度有决定性的影响，随着焊接电流的增大，熔深明显增加，熔宽略有增加。
三、电弧电压，电弧电压不是焊接电压。电弧电压是在导电嘴和焊件之间测得的电压，而焊接电压是焊机上的电压表所显示的电压。焊接电压是电弧电压与焊机和焊件间连接的电缆上的电压降之和。通常情况下，电弧电压在17~24V之间。电压决定熔宽。
四、焊接速度，焊接速度决定焊缝成形。焊接速度过快，熔深和熔宽都减小，并且容易出现咬肉、未熔合、气孔等焊接缺陷；过慢，会出现塌焊、增加焊接变形等焊接缺陷。通常情况下，焊接速度在80mm/min比较合适。
五、气体流量，CO2气体具有冷却特点。因此，气体流量的多少决定保护效果。通常情况下，气体流量为15L/min；当在有风的环境中作业，流量在20L/min以上（混合气体也应当加热）。
六、干伸长度，干伸长度是指从导电嘴到焊件的距离。保证干伸长度不变是保证焊接过程稳定的重要因素。干伸长度决定焊丝的预热效果，直接影响焊接质量。当焊接电流、电压不变，焊丝伸出过长，焊丝熔化快，电弧电压升高，使焊接电流变小，熔滴与熔池温度降低，会造成未焊透、未熔合等焊接缺陷；过短，熔滴与熔池温度过高，在全位置焊接时会引起铁水流失，出现咬肉、凹陷等焊接缺陷。根据焊接要求，干伸长度在8~20mm之间。另外，干伸长
度过短，看不清焊接线，并且，由于导电嘴过热会夹住焊丝，甚至烧毁导电嘴。
七、电源极性，通常采取直流反接（反极性）。焊件接阴极，焊丝接阳极，焊接过程稳定、飞溅小、熔深大。如果直流正接，在相同条件下，焊丝融化速度快（约为反接的1.6倍），熔深浅，堆高大，稀释率小，飞溅大。
八、回路电感，回路电感决定电弧燃烧时间，进而影响母材的熔深。通过调节焊接电流的大小来获得合适的回路电感，应当尽可能的选择大电流。通常情况下，焊接电流150A，电弧电压19V；焊接电流280A，电弧电压22~24V比较合适，能够满足大多数焊接要求。
九、焊枪倾角，当倾角大于25°时，飞溅明显增大，熔宽增加，熔深减小。所以焊枪倾角应当控制在10~25°之间。尽量采取从右向左的方向施焊，焊缝成形好。如果采用推进手法，焊枪倾角可以达到60度，并且可以得到非常平整、光滑的漂亮焊缝。
焊接电流是控制送丝速度，电弧电压是控制焊丝融化速度，电流加大焊丝送进加快、电压增大焊丝熔化加快。
焊接电流是根据焊接结构母材厚度及焊缝位置来确定，如平焊时焊接电流一般在160-320A、立焊、仰焊、横焊时一般在100-130A
电弧电压是根据焊接电流而定公式如下：
（1）实芯焊丝：当电流≥300A时×0.04+20±2=电压
当电流≤300A时×0.05+16±2=电压
（2）药芯焊丝：当电流≥200A时×0.06+20±2=电压
当电流≤200A时×0.07+16±2=电压
CO2气体保护焊机操作规程
CO2气体保护焊机操作规程
1、操作者必须持电焊操作证上岗。
2、打开配电箱开关，电源开关置于“开”的位置，供气开关置于“检查”位置。
3、打开气瓶盖，将流量调节旋钮慢慢向“OPEN”方向旋转，直到流量表上的指示数为需要值。供气开关置于“焊接”位置。
4、焊丝在安装中，要确认送丝轮的安装是否与丝径吻合，调整加压螺母，视丝径大小加压。
5、将收弧转换开关置于“有收弧”处，先后两次将焊枪开关按下、放开进行焊接。
6、焊枪开关“ON”,焊接电弧的产生，焊枪开关“OFF”，切换为正常焊接条件的焊接电弧，焊枪开关再次“ON”，切换为收弧焊接条件的焊接电弧，焊枪开关再次“OFF”焊接电弧停止。
7、焊接完毕后，应及时关闭焊电源，将CO2气源总阀关闭。
8、收回焊把线，及时清理现场。
9、定期清理机上的灰尘，用空压机或氧气吹机芯的积尘物，一般时间为一周一次。
CO2气体保护焊焊接工艺
钢结构二氧化碳气体保护焊工艺规程
1 适用范围
本标准适用于本公司生产的各种钢结构，标准规定了碳素结构钢的二氧化碳气体保
护焊的基本要求。
注：产品有工艺标准按工艺标准执行。
1.1 编制参考标准《气焊、手工电弧焊及气体保护焊焊缝坡口的基本形成与尺寸》GB.985-88
1.2 术语
2.1 母材：被焊的材料
2.2 焊缝金属：熔化的填充金属和母材凝固后形成的部分金属。
2.3 层间温度：多层焊时，停后续焊接之前，相邻焊道应保持的最低温度。
2.4 船形焊：T形、十字形和角接接头处于水平位置进行的焊接.
3 焊接准备
3.1按图纸要求进行工艺评定。
3.2材料准备
3.2.1产品钢材和焊接材料应符合设计图样的要求。
3.2.2焊丝应储存在干燥、通风良好的地方，专人保管。
3.2.3焊丝使用前应无油锈。
3.3坡口选择原则
焊接过程中尽量减小变形，节省焊材，提高劳动生产率，降低成本。
3.4 作业条件
3.4.1 当风速超过2m/s时，应停止焊接，或采取防风措施。
3.4.2 作业区的相对湿度应小于90％，雨雪天气禁止露天焊接。
4 施工工艺
4.1 工艺流程
清理焊接部位
检查构件、组装、加工及定位
按工艺文件要求调整焊接工艺参数
按合理的焊接顺序进行焊接
自检、交检焊缝返修
焊缝修磨
合格
交检查员检查
关电源现场清理
4 操作工艺
4.1 焊接电流和焊接电压的选择
不同直径的焊丝,焊接电流和电弧电压的选择见下表
焊丝直径短路过渡细颗粒过渡
电流（A）电压（V）电流（A）电压（V）
0.8 50--100 18--21
1.0 70--120 18--22
1.2 90--150 19--23 160--400 25--38
1.6 140--200 20--24 200--500 26--40
4.2 焊速：半自动焊不超过0.5m/min.
4.3 打底焊层高度不超过4㎜，填充焊时，焊枪横向摆动，使焊道表面下凹，且高度低于母材表面1.5㎜――2㎜：盖面焊时，焊接熔池边缘应超过坡口棱边0.5――1.5㎜防止咬边。
4.4 不应在焊缝以外的母材上打火、引弧。
4.5 定位焊所用焊接材料应与正式施焊相当，定位焊焊缝应与最终焊缝有相同的质量要求。钢衬垫的定位焊宜在接头坡口内焊接，定位焊厚度不宜超过设计焊缝厚度的2/3，定位焊长度不宜大于40㎜，填满弧坑，且预热高于正式施焊预热温度。定位焊焊缝上有气孔和裂纹时，必须清除重焊。
4.9焊接工艺参数见表一和表二
表一: Φ1.2焊丝CO2焊对接工艺参数
接头形式板厚层数焊接电流（A）电弧电压(V) 焊丝外伸（mm）焊机速度m/min 气体流量L*min 装配间隙（mm）
6 1 270 2
7 12-14 0.55 10-15 1.0-1.5
6 2 190210 1930 15 0.25 1 5 0-1
8 2 120-130130-140 26-2728-30 15
0.55 20 1-1.5
10 2 130-140280-300 20-3030-33 15
0.55 20 1-1.5
10 2 300-320300-320 37-3937-39 15
0.55 20 1-1.5
12 310-330 32-33 15 0.5
20 1-1.5
16 3 120-140300-340300-340 25-2733-3535-37
15 0.4-0.50.3-0.40.2-03 20 1-1.5
16 4 140-160260-280270-290270-290 24-2631-3334-36 34-36 15 0.2-0.30.33-0.40.5-0.60.4-0.5 20 1-1.5
20 4 120-140300-340300-340300-340 25-2733-3533-35
33-37 15 0.4-0.50.3-0.40.3-0.40.12-0.15 25 1-1.
5
20 4 140-160260-280300-320300-320 24-2631-3335-37 35-37 15 0.25-0.3 0.45-0.50.4-0.50.4-0.45 20 1-1.5
表二: Φ1.2焊丝CO2气体保护焊T形接头
接头形式板厚(㎜) 焊丝直径(㎜) 焊接电流(A) 电弧电压(v) 焊接速度(m/min) 气体流量(L/min) 焊角尺寸(㎜)
2.3 Φ1.2120 20 0.5 10-15
3.0
3.2 Φ1.2140 20.5 0.5 10-15
3.0
4.5 Φ1.2 160 21 0.45 10-15
4.0
6 Φ1.2230 23 0.55 10-15
6.0
12 Φ1.2290 28 0.5 10-15
7.0
4.9.1控制焊接变形,可采取反变形措施.
4.9.2在约束焊道上施焊,应连续进行,因故中断,再施焊时, 应对已焊的焊缝局部做预热处理.
4.9.3采用多层焊时,应将前一道焊缝表面清理干净后,再继续施焊.
4.9.4变形的焊接件,可用机械(冷矫)或在严格控制温度下加热(热矫)的方法,进行矫正.
5 交检
6 焊接缺陷与防止方法
缺陷形成原因防止措施
焊缝金属裂纹
1.焊缝深宽比太大
2.焊道太窄
3.焊缝末端冷却快 1.增大焊接电弧电压,减小焊接电流2.减慢焊接速度3.适当填充弧坑
夹杂
1.采用多道焊短路电弧
2.高的行走速度 1.仔细清理渣壳2.减小行走速度,提高电弧电压
气孔
1.保护气体覆盖不足
2.焊丝污染
3.工件污染
4.电弧电压太高
5.喷嘴与工件距离太远 1.增加气体流量,清除喷嘴内的飞溅,减小工件到喷嘴的距离 2.清除焊丝上的润滑剂3.清除工件上的油锈等杂物.4.减小电压5.减小焊丝的伸出长度
咬边
1.焊接速度太高
2.电弧电压太高
3.电流过大
4.停留时间不足
5.焊枪角度不正确 1.减慢焊速2.降低电压3.降低焊速4.增加在熔池边缘停留时间5.改变焊枪角度,使电弧力推动金属流动
未融合
1.焊缝区有氧化皮和锈
2.热输入不足
3.焊接熔池太大
4.焊接技术不高
5.接头设计不合理 1.仔细清理氧化皮和锈2.提高送丝速度和电弧电压,减慢焊接速度3.采用摆动技术时应在靠近坡口面的边缘停留,焊丝应指向熔池的前沿4.坡口角度应足够大,以便减小
焊丝伸出长度,使电弧直接加热熔池底部
未焊透
1.坡口加工不合适
2.焊接技术不高
3.热输入不合适 1.加大坡口角度,减小钝边尺寸,增大间隙2.调整行走角度 3.提高送丝的速度以获得较大的焊接电流 ,保持喷嘴与工件的距离合适
飞溅
1.电压过低或过高
2.焊丝与工件清理不良
3.焊丝不均匀
4.导电嘴磨损
5.焊机动特性不合适 1.根据电流调电压2.清理焊丝和坡口3.检查送丝轮和送丝软管4.更新导电嘴5.调节直流电感
蛇行焊道
1.焊丝伸出过长
2.焊丝的矫正机构调整不良
3.导电嘴磨损 1.调焊丝伸出长度2.调整矫正机构3.更新导电
CO2气保焊的使用近况 CO2气体保护焊自50年代诞生以来，作为一种高效率的焊接方法，在我国工业经济的各个领域获得了广泛的运用。尤其是近几年，中国成为“世界工厂”后，大量的外贸金属加工、钢结构行业大力发展，CO2气体保护焊以其高生产率（比手工焊高1～3倍）、焊接变形小和高性价比的特点，得到了前所未有的普及，成为最优先选择的焊接方法之一。但是据我们这几年的工作经历，CO2气体保护焊在实际生产运用中还存在不少问题，综合如下：
一、气源的问题
我国现在还没有对焊接用CO2气体纯度要求的国家标准，市场上出售的CO2气体主要是制氧厂、酿造厂、化工厂的副产品，如未经处理就作为焊接保护气体使用，其水分及杂质气体含量很高且不稳定，从而增加焊接飞溅、焊缝产生气孔及影响焊缝塑性等焊接缺陷。比对国外多数国家规定，要求焊接用CO2气体纯度不低于99.5%，有些国家甚至要求CO2纯度高于99.8%，水分含量低于0.0066%，来作为获得优质焊缝的前提条件。
二、焊接参数选择的问题
一般焊工培训大多把手工电弧焊作为基础项目，主要让焊工掌握焊接电流的选择、焊接速度及运条方法、焊接电弧的控制。在施焊操作上，一个熟练的手工电弧焊焊工对掌握CO2气保焊基本不成问题，但在焊接参数的选择上，很大一部份焊工显得不够老练，以我国CO2气保焊中应用最为广泛的短路过渡形式为例，归纳下来问题主要在电弧电压、焊接电流、焊接回路电感匹配得不太合适，以及焊丝干伸长不合适，造成焊接电弧不稳定、飞溅以及未焊透等，影响焊缝成形、焊缝的机械性能。只有电弧电压与焊接电流匹配得较合适时，才能获得较稳定的焊接过程，在一定的焊丝直径和焊接电流下，若电弧电压偏低，电弧短、焊缝成型高，甚至会造成冲丝、电弧引燃困难，使焊接过程不稳定；若电弧电压偏高，则熔滴过渡的频率变慢、颗粒变大，电弧长度长、焊缝成型宽，过高的电弧电压会烧毁导电咀；因焊接回路电感量的大小直接影响焊接电弧的燃烧时间，关系到熔滴过渡的稳定、焊接熔深及焊缝成型，在一定的焊丝直径和焊接电流、电压下，若选择过小的电感量，焊接时会造成熔深太浅，即使再增加焊接电流、电压，只能会使过渡到熔池的液态金属溢出熔池，形成未熔合、未焊透。要选择合适的电感量，一般视焊丝直径、母材厚薄及不同的焊接设备通过试焊来确定；合适的焊丝伸出导电咀长度应为焊丝直径的10~12倍（一般在10~20mm范围内），焊丝的干伸长太短，就会因为焊枪喷嘴与工件距离近而增加飞溅金属堵塞喷嘴，焊丝的干伸长太长，则会增加飞溅、引起焊接不稳定，气体保护效果变差等。在实际工作中，一般先根据工件厚薄、坡口形式、焊接位置等选好焊丝直径，再确定焊接电流，调节好回路电感量，使飞溅降低到最小。
CO2气体保护焊操作规程
1．准备工作
(1)认真熟悉焊接有关图样，弄清焊接位置和技术要求。
(2)焊前清理。CO2焊虽然没有钨极氩弧焊那样严格，但也应清理坡口及其两侧表面的油污、漆层、氧化皮以及铁金属等杂物。
(3)检查设备。检查电源线是否破损；地线接地是否可靠；导电嘴是否良好；送丝机构是否正常；极性是否选择正确。
(4)气路检查。CO2气体气路系统包括CO2气瓶、预热器、干燥器、减压阀、电磁气阀、流量计。使用前检查各部连接处是否漏气，CO2气体是否畅通和均匀喷出。
2．安全技术
(1)穿好白色帆布工作服，戴好手套，选用合适的焊接面罩。
(2)要保证有良好的通风条件，特别是在通风不良的小屋内或容器内焊接时，要注意排风和通风，以防CO2气体中毒。通风不良时应戴口罩或防毒面具。
(3)CO2气瓶应远离热源，避免太阳曝晒，严禁对气瓶强烈撞击以免引起爆炸。
(4)焊接现场周围不应存放易燃易爆品。
3．焊接工艺
CO2气体保护焊的工艺参数有焊接电流、电弧电压、焊丝直径、焊丝伸出长度、气体流量等。在其采用短路过渡焊接时还包括短路电流峰值和短路电流上升速度。
(1) 焊接电流和电弧电压短路过渡焊接时，焊接电流和电弧电压周期性的变化。电流和电压表上的数值是其有效值，而不是瞬时值，一定的焊丝直径具有一定的电流调节范围。(2)焊丝伸出长度是指导电嘴端面至工件的距离。由于CO2焊时选用焊丝较细，焊接电流流经此段所产生的电阻热对焊接过程有很大影响。生产经验表明，合适的伸出长度应为焊丝直径的10～20倍，一般在5～15mm范围内。
(3)气体流量小电流时，气体流量通常为5～15L／min；大电流时，气体流量通常为10～20L ／min，并不是流量越大保护效果越好。气体流量过大时，由于保护气流的紊流度增大，反而会把外界空气卷入焊接区。
(4)电源极性 CO2气体保护焊一般都采用直流反接，飞溅小，电弧稳定，成形好。
常用焊接术语
在实际应用过程中，经常会碰到一些与焊接相关的术语，行话。先总结如下：
正极性指直流焊接时，被焊物接（＋）极，焊条、焊丝接（－）极
反极性与正极性
直流电弧焊或电弧切割时，焊件与焊接电源输出端正、负极的接法称为极性。极性分正极性和反极性两种。焊件接电源输出端的正极，电极接电源输出端的负极的接法为正极性（常表示为DCSP）。反之，焊件接电源输出端的负极，电极接电源输出端的正极的接法为反极性（常表示为DCRP）。
欧美常常用另外一种表示方法，将DCSP称为DCEN，而将DCRP称为DCEP。
焊接电流为向焊接提供足够的热量而流过的电流
电弧电压指电弧部的电压，与电弧长大致成比例地增加，一般电压表所示电压值包括电弧电压及焊丝伸出部，焊接电缆部的电压下降值。
弧长弧部长度
弧坑在焊缝终点产生的凹坑
气孔熔敷金属里有气产生空洞
飞溅焊接时未形成熔融金属而飞出来的金属小颗粒
焊渣焊后覆盖在焊缝表面上的固态熔渣
熔渣包覆在熔融金属表面的玻璃质非金属物
咬边由于焊缝两端的母材过烧，致使熔融金属未能填满，形成槽状凹坑。
熔深母材熔化部的最深位与母材表面之间的距离
熔池因焊弧热而熔化成池状的母材部分
熔化速度单位时间里熔敷金属的重量
熔敷率有效附着在焊接部的金属重量占熔融焊条、焊丝重量的比例
未熔合对焊底部的熔深不良部，或第一层等里面未融合部
余高鼓出母材表面的部分或角焊末端连接线以上部分的熔敷金属
坡口角度母材边缘加工面的角度
预热为防止急热，焊接前先对母材预热（如火焰加热）
后热为防止急冷进行焊后加热（如火焰加热）
平焊从接头上面焊接
横焊从接头一侧开始焊接
立焊沿接头由上而下或由下而上焊接
仰焊从接头下面焊接
垫板为防止熔融金属落下，在焊接接头下面放上金属、石棉等支撑物。
夹渣夹渣是非金属固体物质残留于焊缝金属中的现象，夹杂物出现在熔焊过程中
焊剂焊接时，能够熔化形成熔渣和气体，对熔化金属起保护和冶金处理作用的一种物质。碳弧气刨使用石磨棒或碳棒与工件间产生的电弧将金属熔化，并用压缩空气将其吹掉，实现在金属表面上加工沟槽的方法
保护气体焊接过程中用于保护金属熔滴、熔池及焊缝区的气体，它使高温金属免受外界气体的侵害
焊接夹具为保证焊件尺寸，提高装配精度和效率，防止焊接变形所采用的夹具
焊接工作台为焊接小型焊件而设置的工作台
焊接操作机将焊接机头或焊枪送到并保持在待焊位置，或以选定的焊接速度沿规定的轨迹移动焊剂的装置
焊接变位机将焊件回转或倾斜，使接头处于水平或船行位置的装置
焊接滚轮架借助焊件与主动滚轮间的摩擦力来带动圆筒形（或圆锥形）焊件旋转的装置
二氧化碳气体保护焊作业指导书 1,目的和范围 本指导书规定了结构钢的二氧化碳气体保护半自动焊，混合气体保护半自动焊和药芯焊丝半自动电弧焊的工艺及操作应遵守的规则。 本指导书适用于一般机械及钢结构产品的二氧化碳气体保护半自动焊，混合气体保护半自动焊和药芯焊丝半自动电弧焊。 2，引用相关文件 GB/3375-94焊接术语 GB985-88气焊，手工电弧焊及气体保护焊，焊缝坡口的基本形式与尺寸。 WI0903-02钢结构手工电弧焊。 3，技术要求 3．1焊工 焊工须经二氧化碳气体保护焊理论学习和实践培训，经考核并取得相应的合格证书，方可从事有关焊接工作。 3．2焊接材料 3．2．1焊丝 3．2．1．1焊丝应符合《二氧化碳气体保护焊用钢焊丝》的规定，并有制造厂的质量证明书或合格证。 3．2．1．3应根据母材的化学成分和对焊接接头的机械性能的要求，合理选用焊丝。 3．2．1．3为提高熔敷速度，减少飞溅率，提高抗风能力；可选用药芯焊丝。3．2．1．4常用焊丝牌号为H08MnSi，H08Mn2Si，H08Mn2SiA。其中H08MnSi用于400MPa级结构钢件，H08Mn2Si及H08Mn2SiA用于500Mpa级结构件。H08Mn2SiA含S，P量比H08Mn2Si控制严，可用于要求更高的构件。 常用焊丝的化学成份见表1，熔敷金属力学性能见表2。 表1
表2 3．2．1．5常用焊丝直径规格有0.6,0.8,1.0,1.2,1.6mm等。 3．2．1．6焊丝按表面状态分为镀铜和未镀铜。常用镀铜焊丝，代号为DT。焊丝按交货状态分为捆（盘）状和缠轴，常用缠轴，代号为CZ。 3．2．1．7镀铜焊丝的最大含铜量不得超过0.5,焊丝表面应光洁无油污，无锈蚀以及无肉眼所能见到的镀层脱落。 3．2．1．8缠轴焊丝重量一般每轴为15～20kg。 3．2．1．9焊丝质量保证期，从出厂日标起，一般为半年。 3．2．1．10气保护药芯焊丝分类情况见表3，表4。按保护气体分，二氧化碳保护和自保护。常用二氧化碳保护。常用药芯焊丝类型为EF11-43；EF11-50；EF13-43；EF13-50。 表3
2气体保护焊 通 用 焊 接 工 1、适用范围 2、被焊材料 3、焊接准备 4、作业条件 5、焊接工艺
6、交检 7、焊接缺陷与防止方法 &常用气体保护焊钢材与焊丝的选用 9、质量记录 10、焊接及注意事项 11、二保焊机安全规程 12、焊接危险点危险源辩识、评价及控制对策表 一、适用范围 本标准适用于本厂生产的各种钢结构，标准规定了碳素结构钢的二氧化碳气体保护焊的基本要求，产品有工艺标准按工艺标准执行。 1、编制参考标准《气焊、手工电弧焊及气体保护焊焊缝坡口的基本形成与尺 寸》.985-88。 二、被焊材料 1、焊缝金属：熔化的填充金属和母材凝固后形成的部分金属。 2、层间温度：多层焊时，停后续焊接之前，相邻焊道应保持的最低温度。 3、船形焊：T形、十字形和角接接头处于水平位置进行的焊接。 三、焊接准备 1、按图纸要求进行工艺评定。 2、材料准备： 3、产品钢材和焊接材料应符合设计图样的要求。 1）焊丝应储存在干燥、通风良好的地方，专人保管。 2）焊丝使用前应无油锈。 3、坡口选择原则： 焊接过程中尽量减小变形，节省焊材，提高劳动生产率，降低成本。 4、作业条件 1）当风速超过2时，应停止焊接，或采取防风措施。 2）作业区的相对湿度应小于90%，雨雪天气禁止露天焊接。 四、施工工艺
1、工艺流程： 1）清理焊接部位、检查构件、组装、加工及定位。
2）按工艺文件要求调整焊接工艺参数。 3）按合理的焊接顺序进行焊接。 五、焊接工艺 1、焊接电流和焊接电压的选择： 表1 不同直径的焊丝，焊接电流和电弧电压的选择 3、打底焊层高度不超过4伽，填充焊时，焊枪横向摆动，使焊道表面下凹，且高度低于母材表面1.5伽一一2伽：盖面焊时，焊接熔池边缘应超过坡口棱边0.5 —— 1.5伽防止咬边。 4、不应在焊缝以外的母材上打火、引弧。 5、定位焊所用焊接材料应与正式施焊相当，定位焊焊缝应与最终焊缝有相同的 质量要求。钢衬垫的定位焊宜在接头坡口内焊接，定位焊厚度不宜超过设计焊缝 厚度的2/3，定位焊长度不宜大于40伽，填满弧坑，且预热高于正式施焊预热温度。定位焊焊缝上有气孔和裂纹时，必须清除重焊。 6、焊接工艺参数见表2和表3 表2 ①1.2焊丝2焊对接工艺参数
二氧化碳气体保护焊的焊接参数设定 二氧化碳气体保护焊的焊接参数有：焊丝直径、焊接电流、电弧电压、焊接速度、气体流量、干伸长度、电源极性、回路电感、焊枪倾角。 一、焊丝直径，焊丝直径影响焊缝熔深。本文就最常用的焊丝直径1.2mm实心焊丝展开论述。牌号：H08MnSiA。焊接电流在150~300时，焊缝熔深在6~7mm。 二、焊接电流，依据焊件厚度、材质、施焊位置及要求的过渡形式来选择焊接电流的大小。短路过渡的焊接电流在110~230A之间（焊工手册为40~230A）；细颗粒过渡的焊接电流在250~300A之间。焊接电流决定送丝速度。焊接电流的变化对熔池深度有决定性的影响，随着焊接电流的增大，熔深明显增加，熔宽略有增加。 三、电弧电压，电弧电压不是焊接电压。电弧电压是在导电嘴和焊件之间测得的电压，而焊接电压是焊机上的电压表所显示的电压。焊接电压是电弧电压与焊机和焊件间连接的电缆上的电压降之和。通常情况下，电弧电压在17~24V之间。电压决定熔宽。 四、焊接速度，焊接速度决定焊缝成形。焊接速度过快，熔深和熔宽都减小，并且容易出现咬肉、未熔合、气孔等焊接缺陷；过慢，会出现塌焊、增加焊接变形等焊接缺陷。通常情况下，焊接速度在80mm/min比较合适。 五、气体流量，CO2气体具有冷却特点。因此，气体流量的多少决定保护效果。通常情况下，气体流量为15L/min；当在有风的环境中作业，流量在20L/min以上（混合气体也应当加热）。 六、干伸长度，干伸长度是指从导电嘴到焊件的距离。保证干伸长度不变是保证焊接过程稳定的重要因素。干伸长度决定焊丝的预热效果，直接影响焊接质量。当焊接电流、电压不变，焊丝伸出过长，焊丝熔化快，电弧电压升高，使焊接电流变小，熔滴与熔池温度降低，会造成未焊透、未熔合等焊接缺陷；过短，熔滴与熔池温度过高，在全位置焊接时会引起铁水流失，出现咬肉、凹陷等焊接缺陷。根据焊接要求，干伸长度在8~20mm之间。另外，干伸长度过短，看不清焊接线，并且，由于导电嘴过热会夹住焊丝，甚至烧毁导电嘴。 七、电源极性，通常采取直流反接（反极性）。焊件接阴极，焊丝接阳极，焊接过程稳定、飞溅小、熔深大。如果直流正接，在相同条件下，焊丝融化速度快（约为反接的1.6倍），熔深浅，堆高大，稀释率小，飞溅大。 八、回路电感，回路电感决定电弧燃烧时间，进而影响母材的熔深。通过调节焊接电流的大小来获得合适的回路电感，应当尽可能的选择大电流。通常情况下，焊接电流150A，电弧电压19V；焊接电流280A，电弧电压22~24V比较合适，能够满足大多数焊接要求。 九、焊枪倾角，当倾角大于25°时，飞溅明显增大，熔宽增加，熔深减小。所以焊枪倾角应当控制在10~25°之间。尽量采取从右向左的方向施焊，焊缝成形好。如果采用推进手法，焊枪倾角可以达到60度，并且可以得到非常平整、光滑的漂亮焊缝。焊接电流是控制送丝速度，电弧电压是控制焊丝融化速度，电流加大焊丝送进加快、电压增大焊丝熔化加快。
钢结构制作安装工艺规定 HOIST 二氧化碳气体保护焊焊接工艺规定 HSQB-1207-2008 2008年9月发布2008年10月实施 四川华神钢构有限责任公司 Sichuan Hoist Steel Structures Co., Ltd
二氧化碳气体保护焊焊接工艺规定 目录 第一节材料要求 (1) 第二节主要机具 (2) 第三节作业条件 (2) 第四节操作工艺 (4) 第五节质量标准 (14) 第六节成品保护 (14) 第七节应注意的问题 (15)
二氧化碳气体保护焊焊接工艺规定 适用范围：本工艺适用于钢结构制作与安装二氧化碳气体保护焊焊接工艺。工艺规定了一般低碳钢、普通低合金钢的二氧化碳气体保护焊的基本要求。凡各工程的工艺中无特殊要求的结构件的二氧化碳气体保护焊均应按本工艺规定执行。 第一节材料要求 7.1.1 钢材及焊接材料应按施工图的要求选用，其性能和质量必须符合国家标准和 行业标准的规定，并应具有质量证明书或检验报告。如果用其它钢材和焊材代换时，须经设计单位同意，并按相应工艺文件施焊。 7.1.2 焊丝焊丝成份应与母材成份相近，主要考虑碳当量含量，它应具有良好的 焊接工艺性能。焊丝含C量一般要求<0.11％。其表面一般有镀铜等防锈措施。目前我国常用的C0 2 气体保护焊焊丝是H08Mn2SiA，其化学成分见GBl300-77(表8-1)。它适用于焊接低碳钢和抗拉强度为500MPa级的低合金结构钢。H08Mn2SiA焊丝熔敷金属的机械性能详见GB8110-87《二氧化碳气体保护焊用焊丝》。 7.1.3 C0 2 气体纯度不低于99.5％，含水量和含氧量不超过0.1％，气路系统中应设置干燥器和预热装置。当压力低于10个大气压时，不得继续使用。 7.1.4 焊件坡口形式的选择 要考虑在施焊和坡口加工可能的条件下，尽量减小焊接变形，节省焊材，提高劳动生产率，降低成本。一般主要根据板厚选择(见《气焊、手工电弧焊及气体保护焊焊缝坡口的基本形式与尺寸》GB985—88)。 7.1.5 不同板厚的钢板对接接头的两板厚度差(δ-δ1)不超过表7.1.5.1规定时， 则焊缝坡口的基本形式与尺寸按较厚板的尺寸数据来选择；否则应在厚板上作出如表中图示的单面a)或双面削薄b)，其削薄长度L≥3(δ-δ1)。 表7.1.5.1 较薄板厚度（δmm）≥2~5 >5~9 >9~12 >12 允许厚度差（δ-δ1）（mm） 1 2 3 4
重庆市国祥工贸有限公司 G X/JZ - CO2气体保护焊接基础要求 编制: 审核: 批准: 受控状态： 发放编号： 20 - - 发20 - - 实施 重庆市国祥工贸有限公司 重庆市国祥工贸有限公司
1.目的： 提高焊接工人的技术认知，规范焊接操作，避免焊接缺陷，提高焊接质量，为焊接工艺流程卡做准备。 2.范围： 适用公司内所有气体保护焊工段。 3.内容： 气体保护焊的工艺参数包括：焊丝直径，焊接电流，电弧电压，焊接速度，焊伸长度，气体流量，电源极性。 我们稍微一个不留神就会对焊缝造成缺陷，即费时又费力，关键是影响你自己的收益。 焊接时眼要准，手要稳，心要平，这是基本条件。 电流： 焊接电流的选择主要跟焊丝直径，焊件厚度，熔深要求，破口形式，熔滴过度形式有关。 电源外特性不变的情况下，改变送丝
速度电弧电压基本不变，焊接电流改变。电流决定送丝速度。 图例：电流对熔深起决定 性影响，电流越大熔 深越深。 每种焊丝直径 都有着合适的电流 范围。 60-130 (A) 1mm 80-160 (A）（本公司在使用） 100-180 (A） 140-260 (A) 电流过大时易烧穿、焊漏、产生裂纹、工件变形、飞溅多、余高凸起、明显感觉到焊枪在推自己的手跳跃的感觉使焊缝不能成型；电流过小时焊不透、夹渣、溶合不良、速度慢、熔深达不到。在保证质量的前提下尽量加大焊接电流来提高生产效率。 电压：
电弧电压影响熔滴过度，飞溅，短路频率，燃烧时间，熔宽，电流一定电压于熔宽成正比。 电压太小焊丝伸入熔池，影响电弧和焊缝易产生气孔;电压过大时会使熔宽增大伤害损害焊缝强度。 电弧电压要和焊接电流相匹配，合适才可以。 电压大时电流也要跟着上调到相应数值，反之电弧电压小焊接电流也要小。 电弧电压和 图例：焊接电流的计算 公式为： 焊接电流200 以下时U=+16±2 焊接电流200 以上时U=+20±2 焊伸长度： 焊伸长度=焊 丝直径的10-12倍 焊伸长度是导电嘴到焊伸末端。
二氧化碳气体保护焊立焊的焊接手法. 电流电压会不会调？会调的话焊接立焊的时候电流要稍小点【相对平焊来说，当然也看个人掌握能力】你要知道一点：什么是电流电压正好，所谓电流电压正好就是，焊丝出来后，电压能把它充分溶解。焊立焊电流电压在正好的基础上，电压要比正好值稍大一点。 1：把立焊位置的卫生打扫干净{重点注意油脂、定位焊药渣、水=｝ 2：要知道准备焊接的焊角大小，先按照焊角大小烧出个标准焊角。注意高质量焊接必须是从下往上焊接！ 3：靠标准焊角一边开始引弧，焊丝左右摆动的时候注意不要超出熔池｛焊丝充分溶解所形成的｝范围，左右摆动的时候要在两边停顿一下，时间长短看焊角确定，要是焊角要求太大的话建议多重焊接、一般第一遍小点下面好焊接、要是一次太大的话容易厚度不够也难看、容易两边鼓起。在左右摆动的时候一定要控制好节奏慢慢往上焊接，【注意手一定要稳，这是焊接高质量的必要前提】 4：过定位点的方法：有很多种在这里给你主要讲诉2个 一：直接过渡法，注意对个人掌握能力要求很高，在焊接到定位点的时候直接摆动往上烧，注意手要快不要在中间停留，自然过渡过去就好，两边停留时间看个人掌握。【注意因为过渡快，溶解不透定位点，容易炸焊，要穿好防护衣。二：点焊过渡法，在焊接到定位点的时候，停下以左右摆动2次为一来回，点焊过渡直到过去定位点，继续焊接就好了。 5：在焊接结束的时候，有熔池出现一定要点焊补满｛俗称包头、包角} 6：如果是弧度爬坡焊立焊，要求焊角很小的话，可以不摆直接挑上去，技术要求有点高。 7：以上是高质量焊接立焊的个人总结，要求低的话也可以倒流，但我要说句：‘技术低的可能觉得那种方法要求不高，但要我说倒流才能看出一个人的焊接技术。自己理解呵呵 可以的话麻烦多加几分，有不懂的话加我好友，很高兴能帮助你。 二氧化碳气体保护焊 教学目的： 1．能够正确选择半自动二氧化碳气体保护焊焊接工艺参数； 2．能够进行半自动二氧化碳气体保护焊板对接平、立位置的焊接。 教学重点和难点： 1．正确选择焊接工艺参数；
如对您有帮助，请购买打赏，谢谢您！ 第一章CO2气体保护焊概述. 第一节CO2气体保护焊的基本原理 一．CO2气体保护焊的发展 CO2气体保护电弧焊是一种高效率、低成本的焊接方法。20世纪30年代，人们已经发明了以氩弧焊作为保护气体的电弧焊，但由于氩气价格昂贵，推广受到了限制，这就逼使人们寻求价廉的保护气体。经过较长时间的科研活动，co2气体保护电弧焊终于在1950年---1952年问世。 目前我国在船舶制造、汽车制造、车辆制造。石油化工等部门已广泛使用CO2气体保护电弧焊。 二、CO2气体保护焊的原理以 焊丝和焊件作为两个电极，产 生电弧，用电弧的热量来熔化 金属，以CO2气体作为保护 气体，保护电弧和熔池，从而 获得良好的焊接接头，这种焊 接方法称为二氧化碳气体保 护焊。 【如图】焊机结构图及 操作要点：二氧化碳保护焊的 焊前准备与焊接工作结束时 应做到一下几点：工作前，穿 戴好劳动保护用品。检查焊接 电源、控制系统的接地线是否 可靠。将设备进行空载试运 转，确认其电路、气路畅通， 设备正常时，方可进行焊接作 业。工作时，在电弧的附近不 准赤身和裸露身体某些部位。 不要在电弧附近吸烟、进食， 以免有害烟尘吸入体内。 第二 节CO2气体保护焊的优点 一、生产率高 CO2气体保护焊的电流 密度（焊丝单位面积通过的电 流，j=I / S）很大，电弧热量集中，焊丝的融敷（fu）(焊丝在一小时内一安电流能融敷入焊缝的质量数)很大，不仅远大于焊条电弧焊。 1页 二．成本低 CO2气体的来源广，有的是酿造厂和化工厂的副产品，价格低廉。CO2的能源也消耗也少（电弧热能利用率高实心焊丝基本没有焊渣或焊剂消耗的能量）。通常CO2气体保护焊的成本仅为焊条电弧焊的4‰～5‰，是目前廉价的焊接方法。 三、焊接变形小 CO2气体保护焊的的热量集中，加热面积小，并且CO2气体从喷嘴焊向焊件，可以带走一些焊件的热量，从而使焊接热影响区减小，焊接变形明显减小，尤其在焊接薄板时更为突出。
二氧化碳气体保护焊立焊的焊接手法.
二氧化碳气体保护焊立焊的焊接手法. 电流电压会不会调？会调的话焊接立焊的时候电流要稍小点【相对平焊来说，当然也看个人掌握能力】你要知道一点：什么是电流电压正好，所谓电流电压正好就是，焊丝出来后，电压能把它充分溶解。焊立焊电流电压在正好的基础上，电压要比正好值稍大一点。 1：把立焊位置的卫生打扫干净{重点注意油脂、定位焊药渣、水=｝ 2：要知道准备焊接的焊角大小，先按照焊角大小烧出个标准焊角。注意高质量焊接必须是从下往上焊接！ 3：靠标准焊角一边开始引弧，焊丝左右摆动的时候注意不要超出熔池｛焊丝充分溶解所形成的｝范围，左右摆动的时候要在两边停顿一下，时间长短看焊角确定，要是焊角要求太大的话建议多重焊接、一般第一遍小点下面好焊接、要是一次太大的话容易厚度不够也难看、容易两边鼓起。在左右摆动的时候一定要控制好节奏慢慢往上焊接，【注意手一定要稳，这是焊接高质量的必要前提】 4：过定位点的方法：有很多种在这里给你主要讲诉2个 一：直接过渡法，注意对个人掌握能力要求很高，在焊接到定位点的时候直接摆动往上烧，注意手要快不要在中间停留，自然过渡过去就好，两边停留时间看个人掌握。【注意因为过渡快，溶解不透定位点，容易炸焊，要穿好防护衣。 二：点焊过渡法，在焊接到定位点的时候，停下以左右摆动2次为一来回，点焊过渡直到过去定位点，继续焊接就好了。 5：在焊接结束的时候，有熔池出现一定要点焊补满｛俗称包头、包角}
6：如果是弧度爬坡焊立焊，要求焊角很小的话，可以不摆直接挑上去，技术要求有点高。 7：以上是高质量焊接立焊的个人总结，要求低的话也可以倒流，但我要说句：‘技术低的可能觉得那种方法要求不高，但要我说倒流才能看出一个人的焊接技术。自己理解呵呵 可以的话麻烦多加几分，有不懂的话加我好友，很高兴能帮助你。 二氧化碳气体保护焊 教学目的： 1．能够正确选择半自动二氧化碳气体保护焊焊接工艺参数； 2．能够进行半自动二氧化碳气体保护焊板对接平、立位置的焊接。 教学重点和难点： 1．正确选择焊接工艺参数； 2．掌握操作要领。 教学准备： 1．设备及工具 NBC－350半自动二氧化碳气体保护焊机、0.8mm导电嘴、喷嘴、二氧化碳气体流量计、其他辅助工具； 2．材料厚度3 ~ 10mm Q235钢板、 直径0.8mm ER49-1(H08Mn2SiA)焊丝、二氧化碳气体。 3．防护用品手套、面罩、挡弧板。 教学过程： 一、组织教学 1．检查学生出勤情况，填写考勤记录，检查学生工作服、工作帽是符合安全标准要求；
二氧化碳气体保护焊焊接工艺 适用围：本工艺适用于钢结构制作与安装二氧化碳气体保护焊焊接工艺。工艺规定了一般低碳钢、普通低合金钢的二氧化碳气体保护焊的基本要求。凡各工程的工艺中无特殊要求的结构件的二氧化碳气体保护焊均应按本工艺规定执行。 第一节材料要求 1.1 钢材及焊接材料应按施工图的要求选用，其性能和质量必须符合国家标准和行业标准的规定，并应具有质量证明书或检验报告。如果用其它钢材和焊材代换时，须经设计单位同意，并按相应工艺文件施焊。 1.2 焊丝焊丝成份应与母材成份相近，主要考虑碳当量含量，它应具有良好的焊接工艺性能。焊丝含C量一般要求<0.11%。其表面一般有镀铜等防锈措施。目前我国常用的CO2气体保护焊焊丝是H08Mn2SiA，其化学成分见GB1300-77。它适用于焊接低碳钢和抗拉强度为500MPa级的低合金结构钢。H08Mn2SiA焊丝熔敷金属的机械性能详见GB8110-87《二氧化碳气体保护焊用焊丝》。 1.3CO2气体纯度不低于99.5%，含水量和含氧量不超过0.1%，气路系统中应设置干燥器和预热装置。当压力低于10个大气压时，不得继续使用。 1.4焊件坡口形式的选择 要考虑在施焊和坡口加工可能的条件下，尽量减小焊接变形，节省焊材，提高劳动生产率，降低成本。一般主要根据板厚选择（见《气焊、手工电弧焊及气体保护焊焊缝坡口的基本形式与尺寸》GB985-88）。 1.5 不同板厚的钢板对接接头的两板厚度差(δ-δ1)不超过表5.1规定时，则焊缝坡口的基本形式与尺寸按较厚板的尺寸数据来选择；否则应在厚板上作出如表中图示的单面a）或双面削薄b），其削薄长度L≥3(δ-δ1)。
二氧化碳焊接工艺--焊接工艺指导书（CO2焊） 一、基本原理 CO2气体保护焊是以可熔化的金属焊丝作电极，并有CO2气体作保护的电弧焊。是焊接黑色金属的重要焊接方法之一。 二、工艺特点 1. CO2焊穿透能力强，焊接电流密度大（100-300A/m2），变形小，生产效率比焊条电弧焊高1-3倍 2. CO2气体便宜，焊前对工件的清理可以从简，其焊接成本只有焊条电弧焊的40%-50% 3. 焊缝抗锈能力强，含氢量低，冷裂纹倾向小。 4. 焊接过程中金属飞溅较多，特别是当工艺参数调节不匹配时，尤为严重。 5. 不能焊接易氧化的金属材料，抗风能力差，野外作业时或漏天作业时，需要有防风措施。 6. 焊接弧光强，注意弧光辐射。 三、冶金特点 CO2焊焊接过程在冶金方面主要表现在： 1. CO2气体是一种氧化性气体，在高温下分解，具有强烈的氧化作用，把合金元素烧损或造成气孔和飞溅等。解决CO2氧化性的措施是脱氧，具体做法是在焊丝中加入一定量脱氧剂。实践表明采用Si-Mn脱氧效果最好，所以目前广泛采用H08Mn2SiA/H10Mn2Si等焊丝。 四、焊接材料 1. 保护气体CO2 用于焊接的CO2气体，其纯度要求≥99.5%，通常CO2是以液态装入钢瓶中，容量为40L的标准钢瓶可灌入25Kg的液态CO2，25Kg的液态CO2约占钢瓶容积的80%，其余20%左右的空间充满气化的CO2。气瓶压力表上所指的压力就是这部分饱和压力。该压力大小与环境温度有关，所以正确估算瓶内CO2气体储量是采用称钢瓶质量的方法。（备注：1Kg的液态CO2可汽化509LCO2气体） 2. CO2气瓶外表漆黑色并写有黄色字样 3. 市售CO2气体含水量较高，焊接时候容易产生气孔等缺陷，在现场减少水分的措施为： 1) 将气瓶倒立静置1-2小时，然后开启阀门，把沉积在瓶口部的水排出，可放2-3次，每次间隔30分钟，放后将气瓶放正。 2) 倒置放水后的气瓶，使用前先打开阀门放掉瓶上面纯度较低的气体，然后在套上输气管。 3) 在气路中设置高压干燥器和低压干燥器，另外在气路中设置气体预热装置，防止CO2气中水分在减压器内结冰而堵塞气路。 2. 焊接材料（焊丝） 1.）焊丝要有足够的脱氧元素 2.）含碳量Wc≤0.11%，可减少飞溅和气孔。
二氧化碳气体保护焊焊接工艺 适用范围：本工艺适用于钢结构制作与安装二氧化碳气体保护焊焊接工艺。工艺规定了一般低碳钢、普通低合金钢的二氧化碳气体保护焊的基本要求。凡各工程的工艺中无特殊要求的结构件的二氧化碳气体保护焊均应按本工艺规定执行。 第一节材料要求 1.1 钢材及焊接材料应按施工图的要求选用，其性能和质量必须符合国家标准和行业标准的规定，并应具有质量证明书或检验报告。如果用其它钢材和焊材代换时，须经设计单位同意，并按相应工艺文件施焊。 1.2 焊丝焊丝成份应与母材成份相近，主要考虑碳当量含量，它应具有良好的焊接工艺性能。焊丝含C量一般要求<0.11%。其表面一般有镀铜等防锈措施。目前我国常用的CO2气体保护焊焊丝是H08Mn2SiA，其化学成分见GB1300-77。它适用于焊接低碳钢和抗拉强度为500MPa级的低合金结构钢。H08Mn2SiA焊丝熔敷金属的机械性能详见GB8110-87《二氧化碳气体保护焊用焊丝》。 1.3CO2气体纯度不低于99.5%，含水量和含氧量不超过0.1%，气路系统中应设置干燥器和预热装置。当压力低于10个大气压时，不得继续使用。 1.4焊件坡口形式的选择 要考虑在施焊和坡口加工可能的条件下，尽量减小焊接变形，节省焊材，提高劳动生产率，降低成本。一般主要根据板厚选择（见《气焊、手工电弧焊及气体保护焊焊缝坡口的基本形式与尺寸》GB985-88）。 1.5 不同板厚的钢板对接接头的两板厚度差(δ-δ1)不超过表5.1规定时，则焊缝坡口的基本形式与尺寸按较厚板的尺寸数据来选择；否则应在厚板上作出如表中图示的单面a）或双面削薄b），其削薄长度L≥3(δ-δ1)。
药芯焊丝CO2气体保护焊平角焊工艺 药芯焊丝CO2气体保护焊具有工艺性能好、生产效率高、焊接质量好、生产成本低等优点。从操作性能上看，药芯中各种物质在电弧高温作用下造气、造渣，对熔滴和熔池形成气、渣联合保护，明显改善了焊接工艺性能，熔滴呈喷射过渡，电弧稳定，飞溅小，焊缝成型美观，适合全位置焊接。因此，被广泛应有于钢结构制造中。我厂在钻机制造中，角焊缝的焊接也采用了这种焊接工艺。但如操作不当，会产生气孔、咬边、焊缝成形不良等缺陷，影响产品质量。本文对钻机制造中药芯焊丝CO2气体保护焊平角焊缝焊接工艺进行了探讨。 1．焊前准备 焊前应将焊接接头两侧30毫米范围内影响焊缝质量的毛刺、油污、水锈、氧化皮清理干净。检查CO2气体纯度是否符合要求，CO2焊机送丝情况是否正常，气路是否畅通，操作地点是否存在安全隐患，在确保安全的前提下才能施焊。2．焊接材料 焊丝采用大桥E501T-1φ1.2mm药芯焊丝。CO2气体纯度≥99.5%。 3．焊接工艺参数 焊接工艺参数直接影响到焊缝的成形和接头质量。生产中应根据板厚、接头形式及坡口尺寸、焊接位置选择合理的焊接工艺参数。焊接钻机平角焊缝时采用二层三道焊，焊接工艺参数见下表：
4．操作要点 4.1根部焊 根部焊道焊接时采用较大的焊接电流，焊枪指向距根部1～2mm处。为保证焊缝熔合良好，焊枪与立板成35～45°夹角，如图1所示。焊接时，采用左向焊法，焊枪做小幅度横向摆动，以获得合适的焊脚尺寸。切不可过份追求获得太大焊脚。否则，会造成铁水下淌，立板出现咬边，底板产生焊瘤，焊缝成形不良等缺陷。 图1 4.2盖面焊 根部焊道焊完后，将焊道上的熔渣、飞溅清理干净。先焊焊道2，焊枪指向根部焊道与底板的焊趾处，可采用直线焊接或小幅摆动焊接法。要注意底板一侧达到所要求的焊脚尺寸，同时焊趾整齐美观。焊枪角度如图2所示。
冷箱板的制作，安装采用二氧化碳气体保护焊工艺，在施工中对焊接工艺和焊接质量的要求严格，焊接质量的优良与否直接影响到工程的施工进度和工程投产后的安全运行。 1焊前准备 1.1焊接施工员编制焊接工艺卡，并在施工前向有关人员进行技术交底，在工程中实施技术指导和监督。 1.2焊工必须持有《特种设备焊接操作人员考核细则》考试合格的焊工合格证，其考试合格项目应满足焊接需要。 1.3焊工应严格按焊接工艺指导书或焊接工艺卡进行施焊，对自己所焊的焊缝质量负责。 1.4焊工应了解自己所使用的焊接设备性能、操作方法和维护知识，以保证设备正常运转，从而保证焊接质量。 1.5焊接完毕应及时清理焊渣及飞溅物，做好自检工作。 1.6二氧化碳气体保护焊采用直流焊接电源，二氧化碳气体保护焊设备见下表1： 表1 二氧化碳气体保护焊设备性能介绍 1.7焊接材料必须有质量保证书或合格证，并应符合国家标准及规范的要求。焊接材料的选用见表二。 表二焊材选用一览表 1.8施工现场设焊材室，室内应保持干燥，相对湿度不大于60%，焊丝存放应距离地面及墙面300mm。
1.9现场由专人负责焊材的管理、发放、回收等工作，并建立台帐。 1.10焊接用的二氧化碳气体纯度应符合国家有关标准的规定。 1.11碳钢采用火焰切割坡口，应将割口表面的氧化皮及熔渣清理干净，并将不平处打磨平整。 1.12焊缝组对时应将坡口两侧内外壁各20～25mm范围内的油、锈、毛刺等杂物清理干净，并打磨出金属光泽。 1.13焊接前应做好各项防护措施。如：采用蓬布遮挡、搭设活动防护棚等办法来防止风、雨、雪等天气对焊接造成的影响，以确保工程的焊接质量。 2焊接工艺及要求 2.1气体保护焊时风速大于2m/s及相对湿度大于90%；；应采取防护措施时。 2.2 CO2气体保护焊的工艺参数有焊接电流、电弧电压、焊丝直径、焊丝伸出长度、气体流量等。在其采用短路过渡焊接时还包括短路电流峰值和短路电流上升速度。2.3短路过渡焊接时，焊接电流和电弧电压作周期性的变化。电流和电压表上的数值是其有效值，而不是瞬时值，一定的焊丝直径具有一定的电流调节范围。 2.4焊丝伸出长度是指导电嘴端面至工件的距离。由于CO2焊时选用焊丝较细，焊接电流流经此段所产生的电阻热对焊接过程有很大影响。生产经验表明，合适的伸出长度应为焊丝直径的10～20倍，一般在5～15mm范围内。 2.5 小电流焊时，气体流量为5～15L／min；大电流时，气体流量为10～20L／min。 2.6 CO2气体保护焊一般都采用直流反接，飞溅小，电弧稳定，成形好。 3焊接质量保证措施 3.1要严格控制焊接线能量，选择合理的焊接工艺参数，避免焊缝表面产生咬边、焊肉过高、焊缝宽窄不一致等缺陷，从而保证焊接接头的质量。 3.2焊接施工过程包括对口准备、组装、施焊、检验等四个重要工序。本道工序符合要求后方可进行下道工序，否则不允许进行下道工序的施工。 4焊接安全技术措施及文明施工 4.1焊接作业时必须按有关规定穿戴好白色工作服、鞋、帽、手套、眼镜等防护用品。 4.2高空作业要遵守有关规定，系好安全带，脚手架、板应搭设牢固。 4.3焊接场所必须有防火设施，易燃物品距焊接场所至少5米，易爆物品至少距焊接场所10米。
二氧化碳气体保护焊施工方案 适用范围：本工艺适用于钢结构制作与安装二氧化碳气体保护焊焊接工艺。工艺规定了一般低碳钢、普通低合金钢的二氧化碳气体保护焊的基本要求。凡各工程的工艺中无特殊要求的结构件的二氧化碳气体保护焊均应按本工艺规定执行。 一、材料要求 1钢材及焊接材料应按施工图的要求选用，其性能和质量必须符合国家标准和行业标准的规定，并应具有质量证明书或检验报告。如果用其他钢材和焊材代换时，须经设计单位同意，并按相应工艺文件施焊。 2焊丝。焊丝成分应与母材成分相近，主要考虑碳当量含量，它应具有良好的焊接工艺性能。焊丝含C量一般要求<0.11%.其表面一般有镀铜等防锈措施。目前我国常用的CO气体保护焊焊丝是H08Mn2SiA,其化学成分见GB 1300-77（表8-1）。它适用于焊接低碳钢和抗拉强度为500MPa级的低合金结构钢。H08Mn2SiA焊丝熔敷金属的机械性能详见GB8110-87《二氧化碳气体保护焊用焊丝》。 3 CO气体纯度不低于99.5%,含水量和含氧量不超过0.1%,气路系统中应设置干燥器和预热装置。当压力低于10个大气压时，不得继续使用。 4焊件坡口形式的选择。 要考虑在施焊和坡口加工可能的条件下，尽量减小焊接变形，节省焊材，提高劳动生产率，降低成本。一般主要根据板厚选择（见《气焊、手工电弧焊及气体保护焊焊缝坡口的基本形式与尺寸》GB985-88）。 5不同板厚的钢板对接接头的两板厚度差（δ一δ1)不超过表5规定时，则焊缝坡口的基本形式与尺寸按较厚板的尺寸数据来选择：否则应在厚板上作出如表中图示的单面a)或双面削薄b），其削薄长度L≥3(δ一δ1). 表5 较薄板厚度δ1（mm）≥2～5 ＞5～9 ＞9～12 ＞12 允许厚度差（δ—δ1）（mm） 1 2 3 4 二、主要机具 1焊接用主要机具有：电动空压机、柴油发电机、CO焊机、焊接滚轮架。 2工厂加工检验设备、仪器、工具有：超声波探伤仪、数字温度仪、数字钳形电流表、温湿度仪、焊缝检验尺、磁粉探伤仪、游标卡尺、钢卷尺。 三、作业条件 1焊接区应保持干燥，不得有油、锈和其他污物。 2当焊接区风速过大而影响焊接质量时，应采用挡风装置。对焊接现场进行有效防护后方可开始焊接。 3施焊前打开气瓶高压阀，将预热器打开，预热10-15分钟，预热后打开低压阀，调到所需批体流量后焊接。 4直径不大于1.2mm时，二氧化碳气体流量一般为6～15L/min为宜。当选用大电流焊时，焊速提高，室外焊及仰焊时，应采用较大气体流量。 5为保证焊接过程的稳定性，细丝导电嘴孔径一般不大于焊丝直径的0.1～0.25mm，粗丝焊导电嘴孔径一般应不大于焊丝
二氧化碳气体保护焊的焊接方法及工艺 一、基本原理 CO2气体保护焊是以可熔化的金属焊丝作电极，并有CO2气体 作保护的电弧焊。是焊接黑色金属的重要焊接方法之一。 二、工艺特点 1.CO2焊穿透能力强，焊接电流密度大（100-300A/m2），变形小，生产效率 比焊条电弧焊高1-3倍 2.CO2气体便宜，焊前对工件的清理可以从简，其焊接成本只有焊条电弧焊 的40%-50% 3.焊缝抗锈能力强，含氢量低，冷裂纹倾向小。 4. 焊接过程中金属飞溅较多，特别是当工艺参数调节不匹配时，尤为严重。 5. 不能焊接易氧化的金属材料，抗风能力差，野外作业时或漏天作业时， 需要有防风措施。 6..焊接弧光强，注意弧光辐射。 三、冶金特点 CO2焊焊接过程在冶金方面主要表现在： 1.CO2气体是一种氧化性气体，在高温下分解，具有强烈的氧化作用，把合金元素烧损或造成气孔和飞溅等。解决CO2氧化性的措施是脱氧，具体做法是在焊丝中加入一定量脱氧剂。实践表明采用Si-Mn脱氧效果最好，所以目前广泛采用H 08Mn2SiA H10Mn2Si等焊丝。 四、材料 1.保护气体CO2 用于焊接的CO2气体，其纯度要求≥99.5%，通常CO2是以液态装入钢瓶中，容量为40L的标准钢瓶可灌入25Kg的液态CO2， 25Kg的液态CO2约占钢瓶容积的80%，其余20%左右的空间充满气化的CO2。气瓶压力表上所指的压力就是这部分饱和压力。该压力大小与环境温度有关，所以正确估算瓶内CO2气体储量是采用称钢瓶质量的方法。（备注：1Kg的液态CO2可汽化509LCO2气体） CO2气瓶外表漆黑色并写有黄色字样、售CO2气体含水量较高，焊接时候容易产生气孔等缺陷， 在现场减少水分的措施为： 1)将气瓶倒立静置1-2小时，然后开启阀门，把沉积在瓶口部的水排出，可放2 -3次，每次间隔30分钟，放后将气瓶放正。 2)倒置放水后的气瓶，使用前先打开阀门放掉瓶上面纯度较低的气体，然后在套
二氧化碳气体保护焊立焊的焊接 1、把立焊位置的焊道清理干净（重点注意油脂、定位焊药渣、水等）。 2、要知道准备焊接的焊角大小，先按照焊角大小烧出个标准焊角。注意高质量焊接必须是从下往上焊接！ 3、靠标准焊角一边开始引弧，焊丝左右摆动的时候注意不要超出熔池｛焊丝充分溶解所形成的｝范围，左右摆动的时候要在两边停顿一下，时间长短看焊角确定，要是焊角要求太大的话建议多重焊接、一般第一遍小点下面好焊接、要是一次太大的话容易厚度不够也难看、容易两边鼓起。在左右摆动的时候一定要控制好节奏慢慢往上焊接，注意手一定要稳，这是焊接高质量的必要前提。 4、过定位焊点的方法： （1）直接过渡法，注意对个人掌握能力要求很高，在焊接到定位焊点的时候直接摆动往上烧，注意手要快不要在中间停留，自然过渡过去就好，两边停留时间看个人掌握。 （2）点焊过渡法，在焊接到定位焊点的时候，停下以左右摆动2次为一来回，点焊过渡直到过去定位焊点，继续焊接就好了。 5、在焊接结束的时候，有熔池出现一定要点焊补满。 6、如果是弧度爬坡焊立焊，要求焊角很小的话，可以不摆直接挑上去，技术要求有点高。 7、立焊的手法 （1）向上立焊的最佳焊枪角度如图2-69所示。
（2）向上立焊时的熔深较大，容易焊透。虽然熔池的下部有焊缝依托，但熔池底部是个斜面，熔融金属在重力作用下比较容易下淌，因此，很难保证焊缝表面平整。为防止熔融金属下淌，必须采用比平焊稍小的电流，焊枪的摆动频率应稍快，采用锯齿形节距较小的摆动方式进行焊接，使熔池小而薄，熔滴过渡采用短路过渡形式。向上立焊时的熔孔与熔池如图2-70所示。 图2-69 向上立焊的最佳焊枪角度 图2-70 向上立焊时的熔孔与熔池 （3）向上立焊时的摆动方式如图2-71所示。当要求较小的焊缝宽度时，一般采用如图2-71a所示的小幅度摆动，此时热量比较集中，焊缝容易凸起，因此在焊接时，摆动频率和焊接速度要适当加快，严格控制熔池温度和大小，保证熔池与坡口两侧充分熔合。如果需要焊脚尺寸较大时，应采用如图2-71b所示的上凸月牙形摆动方式，在坡
二氧化碳气体保护焊机 一二氧化碳气体保护焊机 半自动二氧化碳气体保护焊机由焊接电源，送丝机构，控制系统，焊枪和气路系统组成。 1焊接电源 我们现在使用的焊接电源是逆变式焊接电源，型号是：NBC-500 N表示熔化极气体保护焊，B表示半自动焊，C表示CO2气体保护焊。这种焊机的特点是节省材料，节省电能，效率高，噪声低。逆变式焊机的动特性好，电弧稳定，焊缝成形美观。 2控制系统控制系统包括焊接工艺参数的控制和程序控制。工艺参数的控制主要有焊接输出电流和电压的调节、送丝速度的调节和气体流量的调节等，保证焊接过程中隔工艺参数的稳定。 焊接程序控制的作用是： 1）控制焊接设备的启动和停止。 2）控制电磁气阀，实现提前送气和滞后停气，保护焊接区域金属不被氧化。 3）控制水压开关，控制冷却水流量。 4）控制引弧和息弧，引弧时可以慢送丝或回抽焊丝保证引弧过程可靠；息弧时可以用电流衰减或焊丝回烧填满弧坑避免焊丝与工件粘连。 3送丝系统送丝系统由送丝机、送丝软管等组成，我们采用的是推丝式送丝机构，特点是焊枪结构简单，操作方便。 4焊枪二氧化碳气体保护焊焊枪的作用是导电、导丝和导气。 5供气系统二氧化碳气体保护焊的供气系统由气瓶、预热器、干燥器、减压阀、流量计、电磁阀组成。 二氧化碳气体保焊 二. 工艺特点: 1. CO2焊主要优点: 1）. 生产率高2）. 成本低3）. 焊接变形和应力小4）. 焊缝质量高5）. 操作简便 2.不足之处: 1）.飞溅较大，并且表面成形较差，这是主要缺点。2）. 弧光较强，特别是大电流焊接时，电弧的光、热辐射均较强。3）. 不宜用交流电源进行焊接，焊接设备比较复杂。4）. 不能在有强风的地方进行焊接，不宜焊接容易氧化的有色金属。 4. 应用范围 目前CO2焊主要用于低碳钢、低合金钢的焊接。不仅能焊薄板，也能焊中、厚板，同时可进行全位置焊接。除了应用于焊接结构件制造外，还用于修理，如堆焊磨损的零件以及焊补铸铁等。 三. CO2焊的熔滴过渡 （1）熔滴过渡类型 熔化极气体保护焊时，焊丝除了作为电弧电极外，其端不还不段受热熔化，形成熔滴并陆续脱离焊丝过渡到熔池中去。熔化极气体保护焊的熔滴过渡形式大致有三种，即短路过渡、粗滴过渡、和喷射过渡。 （2）CO2焊熔滴过渡 CO2气体保护焊主要有两种熔滴过渡形式。一是短路过渡，另一种是粗滴过渡。而喷射过渡在CO2焊中是很难出现的。 当CO2焊采用细丝时，一般都是短路过渡，短路频率很高，每秒可达几十次到一百多次，每次短路完成一次熔滴过渡，所以焊接过程稳定，飞溅小，焊缝成形好。 而在粗丝CO2焊中，则往往是以粗滴过渡的形式出现，因此飞溅较大，焊缝成型也差些。但由于电流比较大，所以电弧穿透力强，母材熔深大，这对中厚板的焊接是有利的。 3、CO2焊的气孔和飞溅 （1）气孔问题 CO2焊可能产生的气孔主要有： 1)CO2气孔。2)氢气孔3）氮气孔氮气孔产生主要是因保护气层遭到破坏，大量空气侵入焊接区。 过小的CO2气体流量，喷嘴被飞溅物堵塞，喷嘴与工件距离过大，以及焊接场地有侧向风等都可能使保层被破坏。因此，焊接过程中保证保护气层稳定可靠是防止焊缝中氮气孔的关键。 5、飞溅问题 飞溅是CO2焊的主要缺点，在粗滴过渡时，飞溅程度比短路过渡和喷射过渡焊接时严重得多，为提高生产率和质量，
5 钢结构二氧化碳气体保护焊焊接施工工艺标准 5.1 适用范围 本标准规定了碳钢和低合金钢的二氧化碳气体保护焊焊接施工的施工要求、方法和质量标准，适用于工业与民用建筑中桁架或网架（壳）结构、多层或高层框架结构等钢结构的焊接施工。 5.2 编制依据的标准、规范 GB985 气焊、手工电弧焊及气体保护焊焊缝坡口的基本形式与寸GB50205 钢结构工程施工质量验收规范 GB/T8110 气体保护电弧焊用碳钢、低合金钢钢丝 JGJ81 建筑钢结构焊接技术规程 5.3 术语和符号 5.3.1 术语 1 母材 被焊接的材料统称。 2 焊缝金属 构成焊缝的金属，一般是熔化的母材和填充金属凝固形成的那部分金属。 3 层间温度 多层焊时，停焊后继续焊之前，其相邻焊道应保持的最低温度。 4 余高 高出焊趾连线部分的焊缝高度。 5 定位焊缝
焊前为装配和固定焊接接头的位置而施焊的短焊缝。 6 船形焊 T形、十字形和角接接头处于平焊位置进行的焊接。 5.3.2 符号 1 t—板厚 2 B—焊缝宽度 3 h f—焊脚尺寸 5.4 施工准备 5.4.1 技术准备 1构件制作前，施工单位应按设计图纸及相关规范的要求进行焊接工艺评定试验。 2 根据工艺评定试验的结果和钢结构技术规范规程、设计技术文件的有关要求编制焊接作业指导书，进行施工技术交底。 5.4.2 材料准备 1 钢材及焊接材料的选用应符合设计技术的要求，并具有质量合格证明书或检验报告，其成分、性能等应符合国家现行标准规定。如无质量合格证明书或对其质量有怀疑时，须经理化性能检验合格后方可使用。 2 钢材复验应符合有关工程质量验收标准的规定。大型、重型及特殊钢结构的主要焊缝采用的焊接填充材料应按生产批号进行复验。 3 焊丝应符合GB/T8110《气体保护电弧焊用碳钢、低合金钢丝》、GB/T14957《熔化焊用钢丝》及GB/T10045《碳钢药芯焊丝》、GB/T17493《低合金钢药芯焊丝》的规定。 4 焊丝的存放场所应干燥、通风，无油污、锈蚀等，镀铜层完好无损，使用前按规定进行烘干。 5 所用的二氧化碳气体应符合HG/T2537《焊接用二氧化碳》的规定，大型、重型及特殊钢结构工程中主要构件的重要焊接点采用的二氧化碳气体质量应符合该标准中优等品的要求，即其二氧化碳含量（V/V）不得低于99.9%，水蒸气含量（m/m）不得高于0.005%，并不得验出液
二氧化碳气体保护焊接工艺作业指导书
二氧化碳气体保护焊作业指导书 文件编号 编制：刘桂强 审核： 批准： xxxxxxxxxxxxxx有限公司 发放范围：车间、生产部、技术部、档案室各一份
二氧化碳气体保护焊用的CO2气体，大部分为工业副产品，经过压缩成液态装瓶供应。在常温下标准瓶满瓶时，压力为5～7MPa(50～70kgf/cm2)。低于1MPa(10个表压力)时，不能继续使用。焊接用的CO2气体，一般技术标准规定的纯度为99%以上，使用时如果发现纯度偏低，应作提纯处理。 二氧化碳气体保护焊进行低碳钢和低合金钢焊接时，为保证焊缝具有较高的机械性能和防止气孔产生，必须采用含锰、硅等脱氧元素的合金钢焊丝，同时还应限制焊丝中的含碳量。其中H08Mn 2SiA使用较多，主要用于低碳钢和低合金钢的焊接；H04Mn 2SiTiA含碳量很低，而且含有0.2%～0.4%的钛元素，抗气孔能力强，用在对致密性要求高的焊缝上。 二氧化碳气体保护焊的规范参数包括电源极性、焊丝直径、电弧电压、焊接电流、气体流量、焊接速度、焊丝伸出长度、直流回路电感等。 (一)电源极性二氧化碳气体保护焊焊接一般材料时，采用直流反接；在进行高速焊接、堆焊和铸铁补焊时，应采用直流正接。 (二)焊丝直径二氧化碳气体保护焊的焊丝直径一般可根据表选择。 (三)电弧电压和焊接电流对于一定直径的焊丝来说，在二氧化碳气体保护焊中，采用较低的电弧电压，较小的焊接电流焊接时，焊丝熔化所形成的熔滴把母材和焊丝连接起来，呈短路状态称为短路过渡。大多数二氧化碳气体保护焊工艺都采用短路过渡焊接。当电弧电压较高、焊接电流较大时，熔滴呈小颗粒飞落称为颗粒过渡。φ1.6或φ2.0mm的焊丝自动焊接中厚板时，常采用这种过渡。φ3mm以上的焊丝应用较少。ΦO.6～φ1.2mm的焊丝主
