Ⅱ、新Ⅱ型预应力混凝土轨枕
作
业
指
导
书
Ⅱ、新Ⅱ型预应力混凝土枕工艺作业指导书
１适用范围
本标准适用于中交埃塞铁路项目Ⅱ、新Ⅱ型预应力混凝土枕及、新Ⅱ型预应力混凝土桥枕（以下简称轨枕）。
本指导书制定了轨枕生产全过程（从原材料进厂、钢模及工艺配件投入、生产各工序到产品检验、标记、堆放和运输等过程）各环节的工艺操作准则。
2 施工准备
作业指导书编制后，应在开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。制定施工安全保证措施，提出应急预案。对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。
3 技术要求
1.试验室筹建、砼配合比、砼拌合站安装、料场及存料大棚修建、预制场地修建，模板及其附属设臵配备到位。
2.岗前培训、技术交底。
4 技术标准
下列文件中的条款通过本指导书引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版本不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是未注日期的引用文件，其最新版本适用于本标准。
QJ/ZQ02.04 Ⅰ、Ⅱ、Ⅲ型预应力混凝土轨枕技术条件
QJ/ZQ04.21 预应力混凝土枕钢模型技术条件
QJ/ZQ04.25 混凝土枕用橡胶轴技术条件
QJ/ZQ05.10 弹条Ⅲ型扣件预埋铁座检查验收技术条件
QJ/ZQ05.11 Ⅲ型无挡肩枕用橡胶密封件检查验收技术条件
QJ/ZQ05.12 客运专线预应力混凝土枕预埋套管检查验收技术条件
QJ/ZQ05.53 预应力混凝土枕箍筋技术条件
QJ/ZQ05.54 预应力混凝土枕螺旋筋技术条件
QJ/ZQ08.18 进厂原材料复验规则
QJ/ZQ10.04 轨枕装载加固方法
5 原材料要求
5.1 所有原材料须符合TB/T2190-2002中4.1和QJ/ZQ02.04中的4.1要求。
5.2 水泥
5.2.1 水泥进厂时须有生产厂合格证、碱含量、试验报告单，对于每批进厂的水泥中心试验室须根据QJ/ZQ08.18中第3章进行复验，复验合格后方能办理入库。
5.2.2 不同品种、不同厂家、不同强度等级的水泥应分仓存储。在同一批轨枕中不许使用不同品种、不同厂家、不同强度等级的水泥。
5.2.3 水泥如有受潮变质或超过出厂日期三个月，应由中心实验室取样检验，检验合格后方可使用。如不合格，应由中心实验室会同工程技术部另外确定其用途。
5.3 骨料
5.3.1 粗骨料采用碎石或经破碎的卵石，其颗粒最大粒径为25mm，含泥量不大于0.5%（粗骨料以下简称石）。细骨料采用天然砂，其细度模数(Mx)为3.0～2.3(中砂)，含泥量不大于1.5%（细骨料以下简称砂）。
5.3.2 不应使用具有碱—碳酸盐反应或砂浆棒膨胀率大于0.20%的碱—硅酸盐反应活性的骨料；当骨料的砂浆棒膨胀率为0.10~0.20%时，混凝土碱含量应不超过3kg/m3。在轨枕投产前以及骨料来源改变时，应根据TB/T2292和TB/T3054的规定对骨料的碱活性进行试验和评价，由国家认可的检验单位提出报告。
5.3.3 每批砂、石骨料进厂，须根据QJ/ZQ08.18中第4章进行复验，不合格的砂、石骨料严禁使用。
5.3.4 砂、石含水率由中心实验室在每班开工前现场抽样检测，并根据含水率调整施工配合比，下达该班施工配合比单。
5.3.5 上料人员应严防砂石混仓，如已发生混仓，应及时报告技术主管并处理。
5.4 拌和用水
5.4.1 拌合混凝土用水应为清洁水（可饮用水），不含油、酸、碱、有机物及其它有害物质。当采用其它水源时，须进行水质检验，须符合TB/T2190-2002的规定。
5.4.2 施工中如发现不合格的水，应立即停用，并报告技术主管及时处理。
5.5 减水剂
5.5.1 减水剂进厂，须根据QJ/ZQ08.18中第5章进行复验，检验合格后，方能入池。
5.6 钢材
5.6.1 每批预应力钢丝，须有生产厂的质量合格证明书，进厂后中心实验室现场取样，并根据QJ/ZQ08.18中第6章进行复验，复验合格后方可入库。
5.6.2 不同厂家的首批钢丝进厂时，除需进行上述检验外，还需做钢丝镦头强度试验，镦头强度不小于母材强度的95%。经中心实验室试验检验合格后方可入库。
6 钢模及工艺配件技术要求
6.1 钢模应符合设计图纸和QJ/ZQ04.21的规定。新钢模投入使用前须经安全质量管理部检验合格后方能投入使用。分公司每年须进行一次钢模检修，并做好检修记录。
6.2 箍筋须符合设计图纸要求，并经检验合格后方能投入使用。
6.3 螺旋筋须符合设计图纸要求，并经检验合格后方能投入使用。
6.4 中度以上锈蚀的箍筋和螺旋筋不得使用。如存放时间过长出现锈蚀，须除锈后方能使用。
6.5 橡胶轴须符合设计图纸要求，并须经检验合格后方能投入使用。
6.6 生产Ⅲb型轨枕时，其预埋件须满足QJ/ZQ05.10的要求，并须经检验合格后方能投入使用。
6.7 生产Ⅲc型轨枕和Ⅲqc型桥枕时，其预埋套管须满足QJ/ZQ05.12的要求，并须经检验合格后方能投入使用。
6.8 其它工艺配件须符合设计图要求，并须经检验合格后方能投入使用。
6.9 生产过程中，应随时观察或抽查工艺配件，保证其处于正常使用状态。未经主管部门同意，分公司不得擅自改动配件。
7 生产工艺
7.1 生产工艺流程及质量控制点（见附件一）。
7.2 砂、石、水泥上料
7.2.1 根据砂、石储料仓储情况安排上料，砂、石上料交替时应有一段时间间隔，以保证砂、石不相混杂。
7.2.2 防止木块、砖头、废钢铁等杂物混入料仓，发现砂、石料质量有问题，应立即停止上料并通知技术人员处理。
7.2.3 水泥仓上料时，应随时注意观测水泥仓料位，避免涨仓和炸袋。水泥上料结束后，应振打除尘布袋。随时检查除尘布袋是否完好。
7.2.4 砂、石、水泥仓内应保证不少于半仓存料交班。
7.3 减水剂配制
7.3.1 减水剂使用前须稀释成10%浓度的溶液。采用比重计测量，比重计读数控制在1.052～1.054，稀释过程中应充分搅拌，保证溶液均匀。
7.4 混凝土制备（特殊工序）
7.4.1 混凝土搅拌司机须经专门培训并持证上岗。
7.4.2 中心实验室根据产品技术及工艺要求设计理论配合比，并根据具体情况每班下达本班次的施工配合比通知单。开工前，混凝土搅拌司机应及时调整好砂、石、水泥、水、减水剂的配料计量值，确认无误后再开始配料，配料计量允许误差：
a. 砂、石±2%
b. 水泥、水、减水剂±1%
7.4.3 水泥、水、减水剂、砂、石的电子秤，由中心实验室负责组织校验，停产1个月以上或维修后，开工前须校验。连续生产时校验周期为1个季度。校验前须检查上一使用周期的精度，若上一使用周期的误差超出允许误差，则对该秤校验周期须缩短为1个月，直至连续3个月不超出允许误差，方可恢复1个季度一次的校验周期。
7.4.4 启动搅拌机达到正常运转后，才能向搅拌机内投料。投料顺序为砂、石、水泥、水和减水剂。投料采用分次投料。
7.4.5 混凝土净搅时间，应符合搅拌机的规定。混凝土稠度采用跳桌增实法测定，每班测定次数不少于5次，在开工前5罐测定3次，稠度稳定后，每班的中期和后期各抽查1次，并作记录。混凝土稠度JH值控制在240mm～210mm之间。
7.4.6 若因晴雨变化，使砂、石含水率波动，搅拌司机可在保证混凝土稠度JH值的前提下，在不超过理论配水量5%范围内调整施工配水量。若调整配水量超过理论配水量5%，则须立即与中心实验室联系，重新取样，确定砂、石含水率，并修改施工配合比。
7.4.7 搅拌过程中如发生停电事故，应立即开卸料门，把搅拌机内混凝土清理出来，以免再起动时起动负荷过大，损坏电机。
7.4.8 人员进入搅拌机内工作（清理混凝土渣或检修）时，应先将搅拌机电源切断，悬挂警示牌，并由专人看管，保证安全。
7.4.9 发现配料计量不准，应立即校检计量系统。
7.4.10 每班收工后要及时清洗搅拌机、贮料斗等设备。
7.5 混凝土输送
7.5.1 保证及时向生产线供应混凝土，生产线应将混凝土质量情况及时反馈给搅拌司机。
7.5.2 做好收工时最后一罐混凝土料的估量，并通知搅拌司机。
7.5.3 及时清理各贮料斗。
7.6 钢丝下料
7.6.1 各产品下料长度满足表5-1要求。
7.6.2 在下料过程中每班应至少检查两次长度偏差值，其中首根必检，并与上班余料进行比较，若发现长度超差的料应及时抽出另行处理，并检查及调整下料机。
7.6.3 不同厂家的钢丝不得混合下料，不同下料机所下料不得混合堆放和混合编组镦头。
7.6.4 废料应及时处理，不得堆放现场。
表5-1 各产品下料长度及允许误差
7.7 钢丝编组
7.7.1 将下料钢丝穿上锚固板、铁挡板进行编组作业，确保钢丝不交叉、不错位。
7.7.2 镦头直径为不小于母材直径的1.4倍，在每班镦头生产的初期和中期须抽查镦头直径，若不符合要求应停机对镦头器进行调整。严禁使用重复镦头、偏头的钢丝束。7.7.3 同一组钢丝的同一端两块挂丝板，不能新旧混用，且镦头沉陷凹坑须一致。
7.7.4 镦头后抗拉强度不低于标准极限强度的95%。
7.8 钢丝入模
7.8.1 生产Ⅲb型轨枕时，在钢丝入模前须安装预埋件。预埋件安装时须检查定位弹珠
是否弹出、密封件是否完好、有无杂物，确认无误后装入预埋件。预埋件小平台及大平台须紧贴钢模和托柱，且安装牢固。
7.8.2 生产Ⅲc型轨枕和Ⅲqc型桥枕时，在钢丝入模前须安装预埋套管，预埋套管须紧贴钢模壳体，且安装牢固。
7.8.3 将镦头完毕的钢丝组臵入钢模，两头锚固板插入安装盒内，铁挡板依次嵌入安装槽内，装入橡胶隔板，并检查钢丝是否错位或交叉。发现钢丝错位或交叉，应即时调整或更换，确认无误后，旋紧张拉杆螺母，绷紧钢丝组。
7.8.4 发现有问题的钢丝组及张拉杆等工卡具应及时更换。
7.9 张拉（关键工序）
7.9.1 张拉工序操作人员须经岗位培训。
7.9.2 张拉前检查锚固板是否到位，是否交叉、错位，确认无误后方可张拉作业。
7.9.3 钢丝预应力采用自动张拉机张拉，其张拉程序为：0→σk→持荷1min→补拉至σk（紧螺母）→0（记录）。各产品张拉值见表5-2。
表5-2 各产品张拉值
7.9.4 张拉时若出现断丝，应及时更换断丝钢丝组，重新进行张拉作业，并对出现断丝的钢丝组进行补丝镦头作业，所补钢丝须保证长度相对误差满足表5-1要求。断丝后的废丝应及时处理到车间外指定场地，以保证安全生产。
7.9.5 张拉后检查钢丝保护层是否正确，确认无误后方可进入下道工序。
7.9.6 操作人员须严格执行张拉程序，工艺员对该工序应进行监控。工序检查员每班不少于3次进行检查，并做好检查记录。
7.9.7 张拉传感器、智能数显控制仪在使用前应进行检定，合格后，方可使用。自动张拉系统应每季度标定1次。当自动张拉系统出现故障后，待故障排除后，应对自动张拉
系统重新进行标定。如发现千斤顶漏油或持荷时补压频繁，须维修或更换千斤顶。
7.10 上箍筋、螺旋筋
7.10.1 箍筋应按设计图规定位臵安装，严防移位，插筋应插入钩环内，螺旋筋严防倒臵。端部双箍筋须用扎丝绑扎固定。
7.10.1 箍筋、螺旋筋安装完毕后，须进行灌前检查。对箍筋、螺旋筋、预埋件（Ⅲb 枕）、预埋套管（Ⅲc型轨枕和Ⅲqc型桥枕）安装数量及位臵须有专人检查和确认。7.11 混凝土浇注
7.11.1 向模型内灌注混凝土必须做到两次下灰，尽量使各部位的料均匀、适量，下料过程中发现杂物要及时取出来，模型两端梁上面不应有混凝土。
7.11.2 发现混凝土稠度不合适或对配合比怀疑时，要及时与搅拌司机联系。
7.11.3 严禁使用下列拌合料
a. 掺有减水剂停放超过30分钟；
b. 过稀、过干、有生灰、配合比明显不符的料。
7.11.4 灌造车清洗后要刷油或喷隔离剂。
7.12 振动成型（关键工序）
7.12.1 混凝土成型工序操作人员须经岗位培训。
7.12.2 采用二次振动成型工艺，一振时间不少于2min，二振时间不少于1min。
7.12.3 混凝土在一振过程中注意观察轨枕厚度是否合适，以保证二振后轨枕各断面厚度满足公差要求。橡胶挡板不能跳起，轨枕侧面和两端头不能形成石子堆垒。二振应保证压花深度，如超差应及时处理。
7.12.4 补加混凝土时要均匀撒在轨枕底面中部。剩余混凝土要及时用完。
7.12.5 振动成型工序须严格控制，保证一振和二振时间，确保混凝土密实，操作人员应做好质量记录，工序检查人员每天不少于3次对该工序进行检查。
7.13 清边清槽
7.13.1 清理轨枕边槽和预留孔周围多余的混凝土，轨枕底面两边要平直。
7.13.2 拆卸配件时须注意不损坏轨枕端部混凝土。
7.14 模型吊运
7.14.1 模型吊起入池前须扶正，防止在池内乱撞，模型须沿池内钢轨轻落、轻放，避免振动。模型在池内堆放要整齐，模型放满后要及时合盖。
7.14.2 模型吊运过程中，任何人不许站立或悬吊在模型上，或从吊运的模型下通过。
7.14.3 下班后吊架须放在适当位臵，天车吊钩须停落在地面2m以上。
7.15 混凝土试件制作
7.15.1 试件规格采用10×10×10（cm）立方体，并按规定进行换算。
7.15.2 每班第一个工作的养护池须作三组试件，其中两组用于检验脱模强度，一组试件脱模后送试验室作标准养护，用于检验28天强度，其它养护池均作二组试件用于检验脱模强度。
7.15.3 每组试件上应注明班次、日期、养护池号。试件制作应在每班开工前3罐以后制作，并从本池轨枕用料中取样。试件应与轨枕同条件制作和养护。工序检查员应进行监督检查。
7.16 蒸汽养护（关键工序）
7.16.1 蒸汽养护工序操作人员须经岗位培训。
7.16.2 轨枕养护采用自动温控设备，控制系统使用前应进行检定，合格后，方可使用。自动温控设备的数字式温度表应每年标定1次。
7.16.3 轨枕在养护池内进行蒸汽养护。养护制度分静停、升温、恒温、降温四个阶段。静停时间应不少于2h（新Ⅲ型桥枕、Ⅲc型轨枕和Ⅲqc型桥枕在温度不大于30℃的环境中静停不少于2h），升温速度不应大于20℃/h（新Ⅲ型桥枕、Ⅲc型轨枕和Ⅲqc型桥枕升温速度不大于15℃/h），蒸汽养护温度不超过60℃，并有一定的停汽降温时间，降温速度不大20℃/h（新Ⅲ型桥枕、Ⅲc型轨枕和Ⅲqc型桥枕降温速度不大于15℃/h），出养护池时的轨枕表面温度与池外环境温差不应大于20℃（新Ⅲ型桥枕、Ⅲc型轨枕和Ⅲqc型桥枕出养护池时的轨枕表面温度与池外环境温差不大于15℃）。具体养护制度由中心试验室通过试验确定，并由工程技术部确认后，下达工艺通知。当气温高于5℃时，轨枕脱模后应按TB10210的规定保湿养护3天。
7.16.4 养护人员须根据池内轨枕的灌造质量记录，以最后一套模型的入池时间，确定为静停开始时间。
7.16.5 养护人员须严格按养护制度进行操作，认真作好养护各阶段记录。工序检查员须对养护制度执行情况进行检查。
7.16.6 锅炉房负责提供充足的蒸汽，确保年产线分汽包蒸汽压力为0.08～0.15MPa，以保证养护制度正常执行。
7.16.7 每池养护工序结束后即取出一组试件检验其脱模强度，若其强度大于或等于45Mpa，经工序检查员签认，则可开始脱模作业。若小于45MPa，则由工序检查员确定延
长养护时间（按1.3MPa/h强度增长梯度确定第二组试件复压时间），并通知养护作业人员继续养护。若第二组试件强度大于或等于45MPa，经工序检查员签认后即可开始脱模作业，若强度仍小于45MPa，则由工艺员报安全质量管理部和工程技术部等有关单位研究处理。用作检验28天混凝土强度的试件，脱模后送试验室进行标准养护。
7.17 放张、脱模
7.17.1 脱模强度通知单须经工序检查员签认，不允许擅自揭盖脱模。
7.17.2 放张采用自动放张机，控制应力须小于张拉应力，缓慢旋松张拉杆螺母，缓慢卸荷，直至放松应力，然后再切割钢丝。不允许在带应力情况下直接切割钢丝。各产品放张控制应力见表5-3。
表5-3 各产品放张控制应力值
7.17.3 自动放张机的传感器、智能数显控制仪在使用前应进行检定，合格后，方可使用。传感器应每季度标定1次。当自动放张系统出现故障后，待故障排除后，应重新进行标定。如发现千斤顶漏油或持荷时补压频繁，须维修或更换千斤顶。
7.17.4 切割后锚固板在取出钢丝头后应及时回收，并返回钢丝编组作业区。
7.17.5 翻模时应注意轻起轻放，避免重摔，以免损坏轨枕和钢模。
7.17.6 轨枕脱模后用摩擦锯切割轨枕之间的钢丝，进锯时要对准空档，不准碰伤混凝土轨枕，进锯速度要缓慢。
7.18 码垛
7.18.1 轨枕两层之间两承轨槽外侧部位必须放臵垫木，垫木规格见表5-4。在每层侧面须标明生产日期和班次。码垛时已损坏的轨枕或已确定不合格轨枕要单独堆放。
7.18.2 轨枕须堆放整齐，入库平板车上最高堆放7层（Ⅲ型枕不超过6层），入库堆放时最下层轨枕间要垫石子。
表5-4 各产品垫木规格
7.18.3 需修补的轨枕要单独分区堆放，已修补好的轨枕经检查合格后，及时放入合格品区内。静载试验枕和外形尺寸检查枕由质检人员抽样并检验，吊装人员负责吊运、摊平。
7.19 模型清理、喷涂隔离剂
7.19.1 模型壳体端部及模型壳体两侧面上的混凝土渣要清理干净。
7.19.2 Ⅲb枕钢模须清理预埋件安装盒，安装盒内不允许有残留混凝土渣及杂物，将弹珠轻轻敲出，检查安装盒内橡胶密封件及托杆、弹珠套是否完好，如有损坏须及时更换。
7.19.3 隔离剂要喷洒均匀，严禁滴状或线状进入模型，防止粉肩，不得漏喷。
7.19.4 发现橡胶轴损坏或歪斜，应及时更换或扶正。
7.19.5 发现模型厂标等损坏时，应及时进行修理。标牌不全的模型不得投入使用。每年年初须更换新一年的年号牌。
7.19.6 存剂盘内隔离剂要及时回收保持清洁。
8 工序检查
8.1 生产线中各工序应建立工序检查制度，关键工序应有自检和专检，并应如实记录，不合格工序不得转入下一道工序。
8.2 专检人员发现工序不合格应及时制止，并下发纠正、预防措施通知单。
9 产品检验
9.1 质量检查员负责轨枕外观、各部位尺寸、静载抗裂强度及混凝土28天抗压强度进行出厂检验和判定，检验和判定按TB/T2190—2002中第6章的规定进行。各规格产品静载检验和疲劳检验值见表5-5。
表5-5 各规格产品静载检验和疲劳检验值
9.2 轨枕外观和各部尺寸检查数据、静载试验数据应整理存档。
9.3 安全质量管理部负责组织型式检验。型式检验要求按TB/T2190—2002的规定进行。
10 轨枕的标记、堆放、交库和运输
10.1 轨枕的标记轨枕码垛前应及时将不合格品剔出，每根轨枕端面须印有检验章，每层轨枕侧面须标明生产日期和班次，不合格品或报废品（经压裂的轨枕）应在轨枕端面用黑色油漆标出两道线宽不小于20mm的横线。
10.2 轨枕的堆放应按型号和批次分别存放，不合格品、报废品应单独存放，轨枕在成品库堆放层数要求不得超过14层（Ⅲ型枕不超过12层），轨枕在存放中应水平放臵防止发生倾倒。
10.3 轨枕的交库轨枕检验合格后须签发合格证，并由专职人员负责办理交库手续，未经检验或不合格的轨枕不得出厂，市场部对用户反映的产品质量问题应及时通报产品制造分公司及有关部门和主管领导。
10.4 轨枕的运输轨枕应使用铁路敞车、平板车或汽车运输，并按《铁路货物装载加固规则》及QJ/ZQ10.04执行，装卸作业时应注意轻吊轻放，不得在吊装时损坏轨枕。严禁碰、撞、摔和随意堆放。
附件一
生产工艺流程及质量控制点
说明：1. 双线有色框表示特殊工序
2. 单线有色框表示关键工序
3. 单线无色框表示一般工序
13
西宁工务段道岔清扫（日常）作业指导书 为规范道岔清扫作业标准和联系办法，从而保证行车安全和道岔清扫作业中的人身安全，特制定道岔日常清扫作业指导书，请各车间、班组认真贯彻执行。 一、作业目的 为防止道岔基本轨与尖轨间夹杂赃物、垃圾或因滑床板赃物阻力过大，导致道岔无法正常转换现象的发生，必须对道岔滑床板、尖轨尖端等部位经常清扫，以保证道岔转换良好，使用正常。 二、作业标准 1、道岔应定期清扫，要求转辙部位滑床板保持干净整洁，及时清除油垢、污物和杂物。 2、道岔每隔3日清扫一遍（清扫道岔本着“先正线、后到发线”、“先联动、后单开”的原则），遇下雪、沙尘暴等恶劣天气应及时清扫。 二、作业程序 1、作业前 （1）分工：道岔清扫前，工长必须明确分工，向清扫人员讲明清扫注意事项。 （2）准备工具：对讲机3台，安全木楔3个（单线地段2个），油桶（或油壶）1个、毛刷两把，铁夹子2把，铁铲2把，铁刷子2把，铁钩子2把，扫把2把，面纱若干。
（3）清扫登记：驻站防护员必须先到行车室在《道岔清扫养护登记簿》上登记，值班员签字同意批准清扫时间后，有必要时可以要求车务人员对即将清扫的道岔采取戴安全帽或室内加锁等形式予以锁定，再通知现场开始清扫作业。 2、作业中 现场道岔清扫防护员在接到驻站联络员同意开始清扫道岔通知后，并确认两端无车，道岔锁定后方可作业。 （1）夹安全木楔： （1）清理杂物：使用铁夹子将道岔10米范围内的垃圾捡拾清除。 （2）去除油垢、沙子：使用小扁铲、铁铲、铁钩、面纱、铁刷对道岔滑床板表面、滑床板前端凹槽、基本轨底部上沿、尖轨密贴面等部位的油垢、沙子、雨水等进行清理。 （3）涂油：清理完毕后，使用毛刷将煤油或润滑油均匀涂抹在道岔滑床板表面。 3、作业后 （1）收集工具：作业结束后应及时收集工具，防止面纱、铁铲等工具遗落道岔中，造成道岔不转换。 （2）撤出安全木楔：将安全木楔从道岔中。 （3）转换实验：通知驻站联络员对刚刚清扫过的道岔进行定、反位转换实验，确认良好后方可离开。 （4）转移地点：向驻站联络员通报即将清扫的下组道岔，确
我国混凝土轨枕使用分析 1. 前言 自1956年我国研制出预应力混凝土枕以来截止到2002年底，铺设混凝土枕总数已达1.625亿根，占各类轨枕总数的76%，其中Ⅲ型枕837万根，占混凝土枕总数的5.2%，Ⅱ型混凝土枕9618万根，占混凝土枕总数的59.2%，Ⅰ型和69型枕仍有4360万根，占混凝土枕总数的32.2%，桥岔枕约有452.3万根。但由于历史的原因，各型号轨枕的承载能力与在使用中铺设的线路条件并不完全匹配，产品质量不尽人意，致使一些轨枕提前出现伤损，有些伤损甚至比较严重，增加了养护维修工作量，对行车安全不利。2002年秋检资料统计：Ⅲ型枕伤损率为0.1%，老Ⅱ型枕伤损率为0.7%，Ⅰ型和69型枕伤损率为4.9%。 2.Ⅰ型混凝土轨枕 早在1953年铁道部有关部门就开始进行了混凝土轨枕代替木枕的研究工作，于1954年开始进行轨枕试制和试铺，铁道部于1957年起开始建立预应力混凝土轨枕制造工厂。1961年铁道部有关单位总结现场使用经验，编制了“弦Ⅱ-61A”型预应力钢弦混凝土轨枕的设计图，并开始了批量生产。 总的说来，到1984年Ⅱ型混凝土轨枕鉴定前主要生产和使用的混凝土轨枕有两大类： (1)69型混凝土枕 69型是按建设型机车，轴重21t、85km/h、1840根/km进行设计的。该枕1995年约占铺设总数的50.0%，以后基本不生产。 (2) I型混凝土枕 1979年在69型枕配筋不变的情况下，将轨枕外型尺寸统到与Ⅱ型枕一样，强度与69型等强，最后统一为I型混凝土枕（弦79型和筋79型）。 与69型枕比较，I型枕中间断面高度由155mm增至165mm，提高了中间断面正弯
中铁一局集团有限公司大西客专渭南轨枕场钢筋冷轧、环形箍筋、桁架钢筋制作安装作业指导书 目录 一、编制目的 (1) 二、适用围 (1) 三、编制依据 (1) 四、施工准备 (2) 五、技术要求 (3) 六、施工程序及工艺流程 (3) 七、施工要求 (5) 八、劳动力组织 (10) 九、材料要求 (11) 十、设备机具配置 (11) 十一、质量控制及检验 (12) 十二、安全及环保要求 (14)
CRTSⅠ型双块式无砟轨道双块式轨枕 钢筋冷轧、环形箍筋、桁架钢筋制作安装作业指导书 一、编制目的 明确CRTSⅠ型双块式无砟轨道双块式混凝土轨枕钢筋施工工艺、工艺流程、质量控制要点和质量标准，指导钢筋施工作业，使作业人员能够规施工，确保轨枕生产用钢筋施工质量。 二、适用围 本作业指导书适用于中铁一局集团大西客专轨枕场SK-2型双块式轨枕生产用钢筋冷轧、环形箍筋、桁架钢筋制作安装过程的控制。 三、编制依据 1.《新建时速300-350公里客运专线铁路设计暂行规定》 (铁建设[2007]47号) 2.《客运专线无砟轨道铁路设计指南》(铁建设函[2005]754号) 3. 《客运专线铁路双块式无砟轨道双块式混凝土轨枕暂行技术条件》 科技基［2008］74号 4.《CRTSⅠ型双块式无砟轨道双块式轨枕结构设计》通线[2011]2351-Ⅰ 5. 相关规和标准
四、施工准备 4.1作业人员必须经过岗前培训，熟知工作容及工作要领，经过考核合格后方可上岗。 4.2钢筋加工设备试运转正常。 4.3原材料进场存放、标识、检验符合要求，且材料储备量满足生产需求。 4.3作业人员必须认真阅读技术交底，看懂施工作业所需的结构、构件，熟悉结构、构件中所需钢筋的型号、种类、材质、数量。 4.4检查进场钢筋具有出厂合格证、进场检验合格证，在得到物资部门确认后方可投入使用。 4.5钢筋原材进场检验流程： 钢筋进场分规格存放标识（待检）物设部委托试验室进行检验检验合格后发放工班使用。 钢筋的堆放存放要求：场地硬化处理、平整、干燥，做到上遮下垫，避免锈蚀或油污；各类钢筋摆放做到分类堆放,标识清楚,易于识别，不产生混淆。 4.6进场原材料验收标准： 4.6.1钢筋进场应附有出厂合格证。每批钢筋按不大于60t的同一厂家、同一规格、同一牌号、同一炉号、同一品种、同一批号的钢筋为一验收批。不足60t按照一批计。 4.6.2必须检查每批钢筋的外观质量，钢筋表面不得有裂纹、重皮、气孔、氧化、锈蚀、死弯、油污、结疤和折叠；表面的凸块和其它缺陷的深度和高度不得大于所在部位尺寸的允许偏差，测量本批钢筋的直径偏差。
铁路通信工程施工光传输设备安装作业指导书 1. 设备开箱检查 光传输设备主要包括光终端接入设备OLT、光传输终端设备TM、PCM设备和中间站ONU设备。当设备到货后，必须会同甲方、监理和供应方共同对到货的设备及配件按照订货合同和装箱单进行开箱检验，检查设备的完好及电气特性状况，并做好详细的记录。检查内容如下： （1）外观检查：设备运输包装良好，无明显损坏。打开包装箱，检查设备漆饰完好，无碰撞凹陷、锈蚀及机盘、螺丝脱落等现象。 （2）设备说明书、合格证、机号、出厂日期及备品备件完整齐全，说明书及合格证所标机型、机号与实物相符。打开有防静电要求的设备插接件和元器件的包装时，工作人员应穿带防静电服或戴上接地护腕。 （3）检查工作及检验工作完成后，应对检查工作内容、日期、结果及负责人签字等资料一并交技术部门存档备查。如设备有质量问题或备品备件短缺应与生产厂家联系，确定解决办法和时间，必须保证施工的顺利进行。 2.设备安装固定 （1）设备在运输到现场后，应在有足够的人力情况下将设备搬到室内就位。
设备安装程序如下：根据设计图纸用钢卷尺和直角尺量出每一列设备的安装位置，同一列的设备应正面对齐，紧密靠拢。左右两边应根据设计要求留出主副通道。主通道宽度不小于1.2m，副通道宽度不小于0.8m。特殊情况应跟设计、甲方、监理、接管单位共同协商，但绝对不能太窄影响维修通行方便。 机列面对面之间的距离一般在1.1－1.5米；机列面对背之间的距离一般在0.9－1.3米；机列背对背之间的距离一般在0.8－1.2米；机列背面与墙的距离一般在0.7－1.3米；机列正面与墙的距离一般在0.9－1.2米；因各工程通机室和设备数量不同，各机列之间的距离必须严格按设计要求进行布置安装。 （2）设备防震：设备的安装防震措施是对设备进行固定，具体有两种方式：一是地面固定方式，即通过膨胀螺丝将设备与地面进行固定，电化区段长途电缆引入架还应加装绝缘垫子或绝缘子串。设备架一般为四个角固定，如果室内装有防静电地板时，应用50×50×5mm角钢(或80×80×6.3mm 角钢)加工防震底座，使设备底边刚好与防静电地板平；各设备安装时必须按照设计图纸标注的各部尺寸、安装位置及安装面向，先将底座安装稳固，在将设备固定于底座上。二是顶部固定方式，一般采用加固角钢或加固扁钢把列梁与机架用螺栓连接的方式。
钻孔桩施工作业指导书 1、目的 明确桥梁桩基施工作业的工艺流程、操作要点和相应的工艺标准，指导、规范桩基作业施工。 2、编制依据 《高速铁路桥涵工程施工质量验收标准》(TB10752-2010) 《高速铁路桥涵工程施工技术规程》(Q/CR9603-2015) 《铁路混凝土工程施工技术指南》(铁建设【2010】241号) 《铁路桥涵工程施工安全技术规程》（TB10303-2009） 《铁路混凝土工程施工质量验收标准》(TB10424-2010) 《客运专线铁路混凝土工程施工技术指南》 《钢筋焊接及验收规程》 (JGJ 18-2012) 《施工图设计文件》 3. 适用范围 适用于新建xx至xx铁路站前xx标xx特大桥,桥梁工程钻孔桩施工。 4. 作业准备 4.1 内业技术准备 作业指导书编制后，在开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。制定施工安全保证措施，提出应急预案。对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。 4.2 外业技术准备 施工作业指导书中所涉及的各种外部技术数据收集。修建临时设施，满足施工生产需要。 5. 技术要求 5.1 收集工程地质资料，编制施工工艺设计，确定科学合理的钻孔方法和设备。 5.2 施工前进行水下混凝土配合比试验，确定施工配合比，确保混凝土各项性能指标能满足设计要求。
5.3 钢筋笼在钢筋加工场地集中整节制作，平板车运输，汽车吊车一次吊装到位。 5.4 混凝土采用拌和站集中拌制，罐车运送至桩位，汽车吊配合漏斗进行灌注。水下混凝土要连续灌注，中途不得停顿。 6. 施工程序与工艺流程 6.1 施工程序 钻孔桩主要施工程序为：施工准备→测量放样→埋护筒、制泥浆→钻孔→成孔→成孔验收→钢筋笼吊装→混凝土灌注 6.2 工艺流程 7. 施工要求 7.1 施工准备 ⑴进行场地踏勘，对既有架空电线、地下电缆、给排水管管道等设施，
页眉 2.1轨枕场建场规模 根据现场情况及招标文件对产品需求计划及供货要求，我公司将现场轨枕场布置和生产车间工艺布置进行合理的设计，采用最优方案组织规划。 2.1.1根据此包件对各类型轨枕产品的数量要求，我公司拟投入ⅢA 型混凝土轨枕2×4联钢模120套，新Ⅱ型混凝土轨枕2×5联钢模5套，新Ⅲ型桥枕2×4联钢模2套，混凝土宽枕1×5联钢模5套，钢模合计132套。采用两班制生产，每班月最大生产量ⅢA型混凝土轨枕可达24000根，新Ⅱ型混凝土轨枕可达1250根，新Ⅲ型桥枕可达400根，混凝土宽枕可达625根，各类型轨枕月最大产量每班可达26275根。另外各类型岔枕我公司拟将向外购买并由铁路运输至三亚站交货。 2.1.2轨枕场平面布置（见“轨枕场平面布置示意图”）。 轨枕场占地总面积：10710m 2其中生产车间： 3276m 2产品存放区为：4500m 2砂石料存放区为：1600m 2生活区为：1500m 2厂区公路： 1785m 22.2机组流水作业法 2.2.1生产区 a.布置主厂房一座21m×84m，在主厂房内配置长模制枕流水线一条。主厂房内设5T门吊一台，厂区布置养护窑8个，每个养护窑可
养护轨枕钢模20模。每班月最大生产能力可达26275根。 页脚 页眉 b.在生产区布置锅炉房1座，内装4T蒸汽锅炉1台，该锅炉除给养护窑内轨枕进行蒸汽养护外，还应考虑到给生活供汽。 c.在拌和站附近布置水泥库，面积约为504m，可存放约300t2水泥。 d.钢筋库房9m×28m，可存放钢筋约为400t。 e.砂、石存放区设在拌和站左侧，占地面积约为1600m，砂、2石区分开堆放。砂石料存放区为混凝土表面硬化处理地面。 f.施工用水拟接城市自来水，施工用电以利用地方电力为主，另外我公司配备330KW 发电机二台作为备用。 2.2.2产品存放区 轨枕存放场面积根据业主及铺轨单位的用地计划进行相应的调整，根据中铁三局焊轨厂场地规划，轨枕存放场面积初步拟定为8640m，设有二台10T-30m跨门吊及一条轨枕装车运输专用线。轨2枕存放按每垛枕4×5层堆码，可存放轨枕约为100000根。 2.2.3生活区 生活区布置在新三亚站东环铁路设计范围内动车运用所内中铁三局的焊轨厂旁边的空地上，与轨枕生产区相近。在生活区布置有职工食堂10m×20m一座（操作间和餐厅相联），保证同时供约200人的就餐需要。 员工住房面积为3.6×6m，共52间，每个房间居住4人，可住职工
大连市地铁工程1号线 轨道铺装工程 华泉区间梯形轨枕施工方案 中铁二局股份有限公司 大连市地铁工程1号线轨道铺装工程项目经理部 二零一四年四月
目录 1 编制依据 (2) 2 工程概况 (2) 2.1 工程范围........................................ 错误！未定义书签。 2.2 梯形轨枕道床范围 (3) 3 技术标准 (3) 4 施工难点 (5) 5 主要施工方法 (5) 5.1 施工工艺流程 (5) 5.2 施工工艺说明 (6) 6 其他要求 (16) 6.1 安全、文明施工要求 (16) 6.2 安全用电要求 (16) 6.3 环境保护要求 (16)
1．编制依据 （1）《大连市地铁工程1号线轨道铺装工程承包合同》 （2）《地下铁道工程施工及验收规范》GB50299-1999（2003版）（3）《铁路轨道工程施工质量验收标准》 TB10413-2003 （4）《地铁设计规范》 GB50157-2003 （5）《混凝土结构工程施工质量验收规范》（GB 50204-2002） （6）《城市轨道交通工程测量规范》（GB50308-2008） （7）大连地铁1号线梯形轨枕图纸 （8）设计技术联系单及其他相关资料 （9）多年从事类似工程所积累的施工经验和成熟的施工技术 2、工程概况 2.1工程总概况 大连市地铁1号线起自姚家，经南关岭、西安路、会展中心终至河口，为南北方向贯通线，线路连接了姚家、南关岭综合交通枢纽、泉水居住区、中华广场公共中心、沙河口交通中心、兴工街、西安路商业中心、会展中心、星海广场、黑石礁、学苑广场和河口等客流集散点。本工程线路全长28.339km，沿线共设22个地下车站，在工程起止位置分别设有南关岭车辆段、河口停车场。全线经过大连多处繁华地段，高等减振和特殊减振道床较多，其中隔离式减振垫浮置板整体道床3.726km，梯形轨枕整体道床2.064km，钢弹簧浮置板整体道床1.588km。
客运专线铁路隧道工程锚杆施工作业指导书 1 目的 明确隧道锚杆施工作业的工艺流程、操作要点和相应的工艺标准，规范隧道锚杆施工作业。 2 编制依据 ⑴《客运专线铁路隧道工程施工指南》（TZ214-2005） ⑵《客运专线铁路隧道工程施工质量验收标准》铁建设[2005]160号 ⑶《新建铁路福厦线施工图设计文件》 3 适用范围 适用于新建铁路福厦线隧道φ22砂浆锚杆、φ22药包锚杆和中空注浆锚杆的施工。 4 锚杆设计 依据设计文件，本线隧道边墙采用φ22砂浆锚杆、拱部采用φ22药包锚杆（黄土隧道）和中空注浆锚杆（岩石隧道），锚杆均设置垫板。锚杆呈梅花型布置，长度及间距依据围岩级别进行确定。 5 锚杆施工工艺 砂浆锚杆施工工艺流程见图1，药包锚杆施工工艺流程见图2，中空注浆锚杆施工工艺流程见图3。 5.1 锚杆施工前的准备 ⑴检查锚杆类型，规格，质量及其性能是否与设计相符。 ⑵根据锚杆类型，规格及围岩情况准备钻孔机具。 5.2 锚杆钻孔 石质隧道锚杆采用风动凿岩机成孔，黄土隧道采用ZM-12T型煤电钻钻成孔。煤电钻施工既可解决土质隧道遇水软化围岩的问题，又可解决在土质隧道施工中采用常规的冲击钻不易排碴、成孔困难的难题，可以提高在黄土隧道的成孔速度和安全性。
锚杆钻孔利用开挖台阶搭设简易台架施钻，按照设计间距布孔；钻孔方向尽可能垂直结构面或初喷砼表面；锚杆孔比杆径大15㎜，深度误差不得大于±50mm；成孔后采用高压风清孔。 图1 砂浆锚杆施工工艺流程图
图2 药包锚杆施工工艺框图 N
图3 中空注浆锚杆施工工艺流程图 5.3 砂浆锚杆注浆及安装 锚杆注浆安装前须先做好材料、机具、脚手平台和场地准备工作，注浆材料使用硅酸盐或普通硅酸盐32.5水泥，粒径小于2.5mm的砂子，并须过筛，胶骨比1:0.5～1:1，水灰比0.38～0.45，砂浆标号不小于M20。 砂浆锚杆作业程序是：先注浆，后放锚杆，具体操作是：先将水注入牛角泵内，并倒入少量砂浆，初压水和稀浆湿润管路，然后再将已调好的
轨枕生产作业指导书

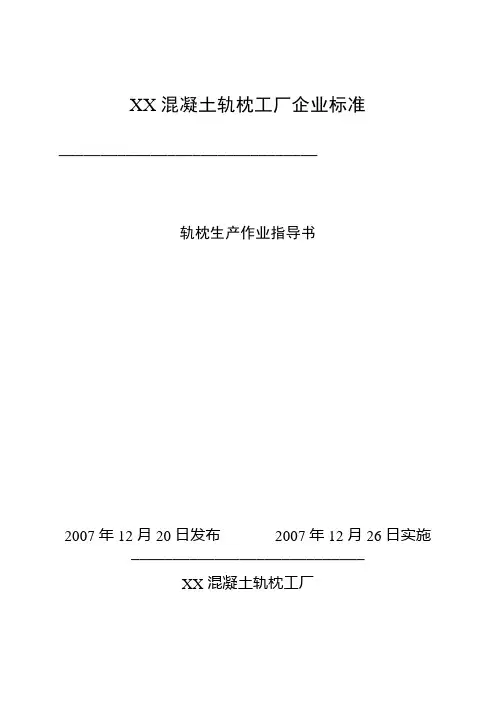

XX混凝土轨枕工厂企业标准 ─────────────────────────────── 轨枕生产作业指导书 2007年12月20日发布 2007年12月26日实施──────────────────────────── XX混凝土轨枕工厂
