初中物理电路作图题(含答案)
————————————————————————————————作者：————————————————————————————————日期：
电路作图题
姓名：_______________班级：_______________考号：_______________
一、作图题
1、根据电路图连接实物图：
2、根据实物图，在下面的方框里画出电路图。
3、在虚框内画出图13所示实物电路的电路图
4、根据以下要求，设计电路，用笔代线在图中画出相应的实物连接图， ( 导线不能交叉 ) 要求： (1) 只闭合 S 1时，红灯发光，绿灯不发光
(2)S 1、 S 2都闭合时，两灯都发光
(3) 只闭合 S 2时，两灯均不发光。
5、根据电路图连接实物图：
6、按图（甲）的电路图把 (乙)图中实物连接起来(用铅笔画线做为导线)。
7、按图所示的实物图画电路图：
8、请你根据图甲电路图，在图乙中连接好实物电路．
9、按图所示的实物连接图，画出电路图：
10、根据图所示电路图，连接实物图。
参考答案
一、作图题
1、
2、答案略
3、、
4、15 、
5、
6、
7、
8、解：根据电流流向法，先从正极出发依次串联开关S1、开关S2、灯泡L2回到电源负极，然后将灯泡L1并联在开关S2和灯泡L2的两端，如下图所示：
9、
10、
与生活实际相关电路设计及识别专题1 （一）各管各的 只闭合开关 S1 时， L1_______，L2_________ 只闭合开关 S2 时， L1_______，L2_________ 要想灯泡 LI 、 L2 同时发光， 我们需要 ______________ 设计练习： 1、某工厂传达室同时监管前后两个大门 的安全问题，但只有一个人看守。为了 工作方便，传达室职工设计了一个简单 电路，传达室内接有一电铃、一盏红 灯，当前门进人踏上脚踏板时引起开关 S1 闭合，则传达室内电铃响；当后门进 人踏上脚踏板时引起开关S2 闭合，则传 达室内红灯发光。请你画出该电路图。 2、（ 2011 年中考10）某种电脑键盘清洁器有两个开关，开关S 只控制 1 照明用的小灯泡 L，开关 S2只控制吸尘用的电动机M 。在图 5 所示的四个电路图中，符合上述要求的是 S2 S2 M M M M S2S1 S1 S1L S1L S2L L A B C图 5 D 3、家庭用电冰箱中消耗电能的器件主要是电动压缩机和照明灯泡，其中 电动压缩机 M 受温控开关 S1控制，照明灯泡 L 受门控开关 S2控制，要求它们既能单独工作又能同时工作，下图是几个同学画的家用电冰箱的电路图， 其中正确的是 电源 M S1 电源L S 2M L L S1 S1 S1 M M L 电源 电源 S2 A S2S2 D B C
4（ 2012 延庆 一 10）图 5 是电冰箱的简化电路图。图中 M 是电冰箱压缩机用 的电动机， L 是电冰箱内的照明灯。则下列判断正确的是 A ．开关 S 1 闭合， S 2 断开时，照明灯 L 与电动机 M 串联 B ．关上冰箱门时， S 1 自动闭合，使得照明灯 L 熄灭 C ．开关 S 1、S 2 都闭合时，照明灯 L 与电动机 M 并联 D ．冰箱内温度降低到设定温度时， S 2 自动断开，电动机 M 停 止工作 5、如图 3 是简化了的电冰箱的电路图。图中 M 是压缩机的 电动机， L 是电冰箱内部的照明灯。当电冰箱接入电路后，打开电冰箱门时，压缩机停止工作，照明灯照明；关闭电冰箱门时，压缩机开始工作，照明灯停 止照明。则关闭电冰箱门时，关于开关 S 1 与 S 2 的状态 下列说法正确的是 图 3 A ． S 闭合， S 断开 B. S 1 断开， S 闭合 1 2 2 C ． S 1 闭合， S 2 闭合 D. S 1 断开， S 2 断开 6、（ 2012 昌平 一 11）. 击剑比赛中，当甲方运动员的剑（图中用“ S 甲 ”表 示）击中乙方的导电服时，电路导通，乙方指示灯亮。当乙方运动员的剑 （图中用“ S 乙 ”表示）击中甲方的导电服时，电路导通，甲方指示灯亮。在图 6 所示的四个电路图中，符合上述要求的是 S 乙 L 甲 L 甲 L 乙 S 甲 L 甲 S 乙 L 甲 L 乙 S 甲 L 乙 S 乙 L 乙 S 甲 S 乙 S 甲 A B C D 图 6 7、如图 3 所示，小丽家浴室的浴霸由一只照明灯泡 L 、两只取暖灯 L 1 和 L 2 以及一个排风扇 M 组成，它们的额定电压均为 220V 。其中照明灯和排风扇 都可以单独工作，两只取暖灯总是同时工作。在图 4 所示的四个电路图中， 符合上述要求的是 与生活实际相关电路设计及识别专题 2
《电路图》练习题（附答案） 一、单选题（每题3分，共36分） 1、如图所示电路中，当开关S 1、S 2都闭合时，下列说法正确的是 （ ） A ．只有L 1发光 B ．只有L 2发光 C ．L 1 、L 2都发光 D ．L 1 、L 2都不发光 2、如图四个电路图中，与下面实物图对应的是（ ） 3、如图所示的电路 ，下列分析正确的是 （ ） A ．若S 1、S 2、S 3都闭合时，则L 1 、L 2并联 B ．若S 1、S 2、S 3都闭合时，则L 1 、L 2串联 C ．S 3断开、S 1、S 2闭合，L 1 、L 2并联 D ．S 1闭合、S 2、S 3断开，L 1 、L 2串联 4、如图所示的四个电路中，开关能使L 1 、L 2两盏灯同时发光和熄灭的是 （ ） 5、下列是小丽关于家庭电路和安全用电的一些说法，其中有错误的是 （ ） A ．安全用电的原则是不接触低压带电体，不靠近高压带电体 B ．只有不高于220 V 的电压才是安全的 C ．家庭电路中电流过大的原因有两个，一是可能发生了短路， 二是用电器的总功率过大 D ．当电路中的电流过大时，保险丝和空气开关都能起到断开电路的作用 6、关于物体的导电性能，下列说法中正确的是 （ ） A 、导体和绝缘体都容易导电 B 、大地、人体、油都是导体 C 、橡胶、塑料、碳都是绝缘体 D 、导体和绝缘体之间没有绝对的界限 7、图中，若L 2的灯丝断了，而电路其他部分完好， 则开关S 闭合后 （ ） A ．L 1发光，L 2不发光 B ．L 1不发光，L 2发光 C ． L 1 和 L 2都发光 D ．L 1 和 L 2都不发光 A D C B
初三物理家庭电路经典 练习题 -CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN
初三物理家庭电路经典练习题 1．在家庭电路中，由于使用灯的情况变化而引起电路上总电阻的变化情况是( ) A 、所有的灯都亮时，电路中的总电阻最小 B 、所有的灯都亮时，电路中的总电阻最大 C 、亮着的灯的个数越少时电路中的总电阻越小 D 、所有的灯都不亮时，电路中的总电阻为零 2．家庭电路中的保险丝熔断了，以下原因中不可能的是( )。 A ．使用的用电器的总功率过大 B ．拉线开关中两根导线的线头相碰了 C ．保险丝的规格不符合规定的要求 D ．插头中的两根导线线头相碰了 3．发生短路时( ) A ．电路中的电阻很大 B ．电路中的电阻很小 C ．电路中的电流很小 D ．电路中的电压很大 4．在220V 的电路上装有额定电流为5A 的保险丝，在这个电路中最多能装接“220V 40W ”的电灯( )。 A ．27盏 B ．28盏 C ．44盏 D ．8盏 5．在图17-3所示的电路中，安装两盏白炽电灯和两个插座，其中安装错的元件 是（ ）。 A ．电灯L 1和开关S l B ．插座a C ．电灯L 2和开关S 2 D ．插座b 6．下列哪种情况不会造成触电事故( )。 A 人站在地上，一只手接触火线 B ．人站在地上，两只手同时接触火线 C ．人站在地上，两只手同时接触零线 D ．人站在绝缘凳上，一只手接触火线，另一只手接触零线 7．下列说法中正确的是（ ）A ．安装照明电路时，保险盒、电灯开关都应接在火线上 B ．螺口灯座的螺旋套只准接在火线上 C ．接大功率用电器的插座，通常在连接插座的火线和零线上各装一根保险丝 D ．使用测电笔时，笔尖接触电线，手不能接触笔尾金属体，否则会触电 8．如图17-4所示，一盏电灯接在家庭电路上，当开关S 闭合时，电灯不亮。用测 电笔分别接触A 、B 、C 、D 时，发现A 、B 、C 三点处测电笔的氖管发光，D 点处测电笔的氖管不发光， 则电路中的故障原因是( )A ．开关S 接触不良 B ．灯泡的灯丝断了 C ．CD 导线间有断路 D ．无法确定 9．如图17-5所示，A 、B 为保险盒，C 为开关，D 为螺丝口灯泡，E 为接大功率用电器的三孔插座。请把这些元件接人家庭电路中。 10．如图17-6是某人为楼梯照明灯设计的四种电路方案。其中S 1、S 2分别为上楼梯口和下楼梯口的开关(都是单刀双掷开关)。要求拨动其中任一开关都能改变灯的亮或灭状态，并符合安全用电的规则。那么，在实际应用中最理想的是哪一种电路方案 ( )。 图17-3 图17-5 图17-6 图17-4
《电路图》练习题（附答案） 一、单选题（每题 1、如图所示电路中, （） A .只有L i发光 C. L i、L2都发光 3、如图所示的电路，下列分析正确的是（A .若S i、S2、S3都闭合时，则 L i、L2并联 B .若S i、S2、S3都闭合时，则L i、L2串联 C. S3断开、S i、S2闭合，L i、L2并联 D. S i闭合、S2、S3断开，L i、L2串联 4、如图所示的四个电路中，开关能使L i、L2两盏灯同时发光和熄灭的是 （ ） 5、下列是小丽关于家庭电路和安全用电的一些说法，其中有错误的是（） A ?安全用电的原则是不接触低压带电体，不靠近高压带电体 B ?只有不高于220 V的电压才是安全的 C.家庭电路中电流过大的原因有两个，一是可能发生了短路, D ?当电路中的电流过大时，保险丝和空气开关都能起到断开电路的作用 6、关于物体的导电性能，下列说法中正确的是（） A、导体和绝缘体都容易导电 B、大地、人体、油都是导体 C、橡胶、塑料、碳都是绝缘体 D、导体和绝缘体之间没有绝对的界限 A B C D 3分，共36分） 当开关S i、S2都闭合时，下列说法正确的是 B.只有L2发光 D. L i 、L2都不发光 二是用电器的总功率过大2、如图四个电路图中，与下面实物图对应的是（ T A
7、图中，若L2的灯丝断了，而电路其他部分完好, 则开关S闭合后（A . L i发光，L2不发光C. L i和L2都发光） B. L i不发光，L2发光D. L i和L2都不发光
9、洗衣机、电冰箱等家用电器都使用三孔插座，是因为如果不接地（） A、家用电器不能工作 B、家用电器的寿命会缩短 C、人接触家用电器时可能发生触电事故 D、家用电器消耗电能会增加10、居民楼的楼道里，夜间只是偶尔有人经过，电灯总是亮着造成很大浪费。科研人员利 用“光敏”材料制成“光控开关”一一天黑时，自动闭合，天亮时，自动断开；利用“声 敏”材料制成"声控开关” 当有人走动发出声音时，自动闭合，无人走动时自动断 开。若将这两种开关配合使用，就可以使楼道灯变得“聪明”?则这种“聪明”的电路是 11、下图是理发用电吹风的电路，其中电热丝通电会发热，电动机通电会送风，选择开关S 同时与哪两个触点接触时，电吹风送出来的是热风（） A ? 1 和 2 C. 3 和4 12、在图所示的电路中，要使L1发亮（ ） A、只闭合开关S1 B、只闭合开关S2 C、三个开关都闭合 二、填空题（每题4分，共16分） 13、如图所示若连接B、C接线柱，则L1、L2 _____________ 联，若使灯 L1、L2并联，则接线柱A与B连接，接线柱C与连 14、公路两旁的路灯采用的是________ 联方式，判断的依据是_________________________ 8、在下图中，两灯泡组成并联的电路的电路图是（ A B C D 51
中考测试电学作图题 中考测试电学作图题 208．如图94所示，1、2、3、4表示电路的4个连接点，将图中有关点连接起来，使灯Ｌ１、Ｌ２串联在电路中 209．按照图95甲所示的电路图，将图95乙中的各个元件用线连接起来 210．设计一个自动防盗报警电路．要求：晚间房门被打开，细导线ＡＢ被扯断，电铃发声自动报警，如图96所示． 211．如图97所示电路的“○”中正确地填上电压表或电流表的符号，并标明表的正、负接线柱和开关Ｓ闭合后的电流方向． 212．现有24伏的稳压电源，实际使用时需要电压在0～12伏之间连续变化．给你的器 材有：1个标有0～20 Ω的滑动变阻器（符号），1个阻值为20 Ω的定值电阻（符号），1个阻值为40 Ω的定值电阻（符号），1个24Ｖ的稳压电源，1个开关，导线若干．请选用上面的器材，在如图98所示的虚线框中设计一个电路图，使得Ａ、Ｂ两点间的电压达到上述要求． 213．画线将图99中的元件连接起来，要求灯Ｌ１与灯Ｌ２串联，电压表Ｖ１测量灯Ｌ１两图 94 图95 图96 图 97 图 99
端的电压，电压表Ｖ２测量灯Ｌ１与灯Ｌ２串联后的总电压，画线时导线不能交叉． 214．如图100所示，图中有电源线一对，拉线开关一个，螺口灯泡一个，插座一个．现要求开关控制电灯，灯与插座并联．请按要求将各元件连入电路，要符合安全用电的原则，又能够正常照明，连线不交叉 215．如图101所示中给出了几种元件，在图上用连线表示导线，把电路元件连接起来，要求：（1）灯Ｌ１与灯Ｌ２并联；（2）滑动变阻器控制通过灯Ｌ２的电流大小． 216．如图102所示，请将Ｍ、Ｎ与变阻器的接线柱连接，要求变阻器的滑动片Ｐ向左移动时灯Ｌ变暗． 217．如图103所示的电学黑箱中有三个阻值都是10欧的电阻，它们分别与盒外的四个接线柱Ａ、Ｂ、Ｃ、Ｄ相连，测量任意两个接线柱的电阻值，发现其中有三次测量结果均为10欧，另三次测量结果均为20欧．请在黑箱中画出三个电阻的连接图． 218．如图104所示的方框中是电热锅的发热装置（未画出）．它是由4段阻值相同的电热丝组成，这个发热装置的电路与方框外的电路相连接，当开关Ｓ到Ａ点时为低温，接到Ｂ点时为高温（电源电压不变），且在相同时间内，高温时产生的热量是低温时产生热量的4倍，试在方框内画出它的电路图． 219．已知某电饭锅发热盘电阻Ｒ１＝60欧，保温电阻Ｒ２＝400欧．如果在图105中的框外将Ａ、Ｂ接220伏电压上，当开关Ｓ闭合时只有Ｒ１工作（煮饭）；当开关Ｓ断开时保温，Ｒ１与Ｒ２都工作．试在框内画出Ｒ１与Ｒ２的电路连接图． 图98 图 100 图 101 图102 图103 图104
ABCD 9、 洗衣机、电冰箱等家用电器都使用三孔插座，是因为如果不接地 （） A 、家用电器不能工作 B 、家用电器的寿命会缩短 C 、人接触家用电器时可能发生触电事故 D 、家用电器消耗电能会增加 10、 居民楼的楼道里，夜间只是偶尔有人经过，电灯总是亮着造成很大浪费。科研人员利用 《电路图》练习题（附答案） 一、单选题（每题 3分，共36分） 1如图所示电路中，当开关 S i 、S 2都闭合时，下列说法正确的是 （） A .只有L 1发光B ?只有L 2发光 C. L i 、L 2都发光D . L i 、L 2都不发光 2、如图四个电路图中，与下面实物图对应的是（） L i 、 L 1、 3、 A. B .若 C. D. 4、 如图所示的四个电路中，开关能使 的是（） 。分析正确 、都闭合时，则 ，则 A 说法， 有错 是（） A .安全用电的原则是不接触低压带电体，不靠近高压带电体 B .只有不高于220V 的电压才是安全的 C.家庭电路中电流过大的原因有两个，一是可能发生了短路，二是用电器的总功率过大 D .当电路中的电流过大时，保险丝和空气开关都能起到断开电路的作用 6、 关于物体的导电性能，下列说法中正确的是（） A 、导体和绝缘体都容易导电 B 、大地、人体、油都是导体 C 、橡胶、塑料、碳都是绝缘体 D 、导体和绝缘体之间没有绝对的界限 7、 图中，若L 2的灯丝断了，而电路其他部分完好， 则开关S 闭合后（） A . L 1发光，L 2不发光 B. L 1不发光，L 2发光 C . L i 和L 2都发光 D. L i 和L 2都不发光 8、在下图中，两灯泡组成并联的电路的电路图是（）
初中物理电路图连接专题训练 1、根据实物图画出对应的电路图，并标出开关闭合后的电流方向 2、根据电路图连接实物图，连接导线不能交叉
3 ．下图中的电路连接有错误，如果错误不纠正，则当开关闭合时会 出现什么现象呢？ 你能试着把这个错误电路改正过来吗？ 试在方框中画出改正后的电 路图，并指出这个电路的连接方式： 4.根据以下要求，完成下图中的实物连 接图。要求：使L 1和L 2并联，并且让S 1控制L 1，让S 2控制L 2，S 3接在干路上。并在右边画出它的电路图。 S 1 S 2 S 3 第14题 A B C D a b
5.某传达室需要在前后门都装上开关。前门来人按开关时，要求传达室电铃响，同时红灯亮；后门来人按开关时，传达室电铃响，同时绿灯亮。请按需要设计电路图。并把实物连接成电路。 B组 1、请根据右图的实物图，在左侧边框内画出相应的电路图 2、根据实物图，画出相应的电路图． 3.按照实物图做出电路图 红 灯 绿 灯 前门 后门 L2
- + S 3 S 2 S 1 E 2 E 1 4、在如图中的（2）图指定方框中，按照（1）图所示实物连线图画出电路图。 5.根据下图电路图，连接实物图。 6.按照右上图(a)所示的电路图将图(b)中的实物 连接起来。 7、如图7所示，按电路图用笔画线作导线，将元件连接起来. 8、请按要求设计电路图（电路图画在左侧），并按你设计的电路，用线条代替导线，将图20中的电器元件连成电路。要求：(1)开关K 1只控制电灯L 1，开关K 2只控制电灯L 2；(2)共用一个
电池组
与生活实际相关电路设计及识别专题 设计意图： 针对2012年北京各区县模拟试题来看，与生活实际联系密切的电路判断题已经成为单选9、10、11题的新宠。物理学科就是源自生活又为生活服务的一门学科，所以这样的题型应该是物理学科考察电学电路能力的一个趋势，也是孩子们通过课堂学习生活技能的体现。所以设计这个专题可以更好的使孩子感觉到学有所用，也会提高孩子们对电学的学习兴趣。 内容提要： 一部分：开关篇 一：开关闭合能工作 （一）：各管各的 （二）：一个条件一个开关 （三）：“敏感”部分不可单独工作 二：开关闭合反而不工作 二部分：仪表篇 开关篇
开关专题主要围绕开关的位置及作用展开。在组成电路的四部分原件中开关看似简单，但实际意义重大，开关不仅控制用电器是否工作，还能改变整个电路的构成及连接方式，所以理解好开关在电路中的作用是解决这类问题的关键。 一、开关闭合能工作 （一）各管各的 只闭合开关S1时，L1__________，L2___________ 只闭合开关S2时，L1__________，L2___________ 要想灯泡LI、L2同时发光，我们需要______________ 通过这个简单的小问题我们发现开关控制与其串联的用电器，所以你想让谁工作，就只要让与其串联的开关闭合就可以了。并联电路中的用电器既能单独工作，又能同时工作。要注意的是用电器之间是互不干扰的，所以一定是并联电路。 设计练习： 1、某工厂传达室同时监管前后两个大门 的安全问题，但只有一个人看守。为了工 作方便，传达室职工设计了一个简单电
路，传达室内接有一电铃、一盏红灯，当前门进人踏上脚踏板时引起开关S1闭合，则传达室内电铃响；当后门进人踏上脚踏板时引起开关S2闭合，则传达室内红灯发光。请你画出该电路图。 中考模拟链接： 本部分中考链接题共有6小题，前三小题都是针对电冰箱内部压缩机和照明灯的电路图展开考察的。在安排顺序上有如下考虑： 1 题较简单，根据题意很容易选出正确选项。 2题先根据题意将电冰箱内部压缩机和照明灯电路设计出来，四个电路图简单好辨认，也符合本次设计专题的意图。 3题反过来根据电路图分析电路工作情况。 4题在前两个题的铺垫下应用到实际意义中去。 5题击剑比赛的电路图要在根据题意设计电路的同时要注意开关和所控制的用电器的关系，即甲、乙的对应关系。 6题主要考察电路设计的同时还要注意电灯要求在220V电压下工作，隐含灯泡并联关系。 1、（2011年中考10）某种电脑键盘清洁器有两个开关，开关S1只控制照明用 符 A B C D 图5
初中物理电路图连接练 习题 Company number【1089WT-1898YT-1W8CB-9UUT-92108】
电路图 1、用线条代替导线，将图中的电器元件连成电路，并在右边画出电路图。 要求：(1)开关K1只控制电灯L1，开关K2只控制电灯L2；(2)共用一个电池组 2、根据图所示，要求Ll、L2并联，S1控制L1，S2控制L2，S3在干路，连线不要交叉，请将图中元件连成电路． 3、将右图的电路元件按左边图连接成实物图． (要求导线不交叉) 4、请将下图中的元件连接成并联电路,开关S1控制整个电路,S2控制L2,电流表测L1的电流.并画出电路图.
5、请根据下图所示的电路，用笔画线作导线，将图中的实物连接起来使之完整。 6、根据图所示的电路图，用笔画线代替导线，连接实物电路（要求导线不能交叉）． 7、请根据图甲所示的电路图，将图乙中的实物用铅笔线表示导线连接起来． 8、同学们在探究“并联电路中干路电流与各支路电流关系”的实验时，设计了如图所示的电路图：请你根据电路图连接实物图．
9、请你改动右上图中导线的连接位置，使电路中的两只灯泡并联．（在需要改动的导线上画“×”，然后用铅笔画出这根导线改动后的连接位置．） 10、L1和L2并联,请在图中错误之处打上“×”，加以改正，并在空白处画出正确的电路图。 ． 11、在左下图的电路中只改动一根导线，使两只电流表分别测量干路和
某条支路的电流，要求：在需改动的导线上打叉，用笔将改动后的导线画出，导线不要交叉． 12、某同学在做用电流表测电流的实验中连接成如左下的电路测灯泡的电流．（1）该图测B灯的电流，电流表的连接有什么错误（2）如果要测A灯的电流，只允许变动原图中一根导线的一个端点的接线位置，请在图中用虚线标出．（3）在（2）问改动的基础上，若要测通过A、B两灯的电流之和，而且又允许再动一根导线上一个端点的接线位置，请在图中用虚线标出． 13、如图是某同学设计的电路，他想利用电流表测量小灯泡L2中的电流，请你：a．画出相应的电路图；b．在图中改动一根导线，使电流表能直接测出两只电灯泡中的总电流，画出这根导线，并把改动后的电路图画出来．

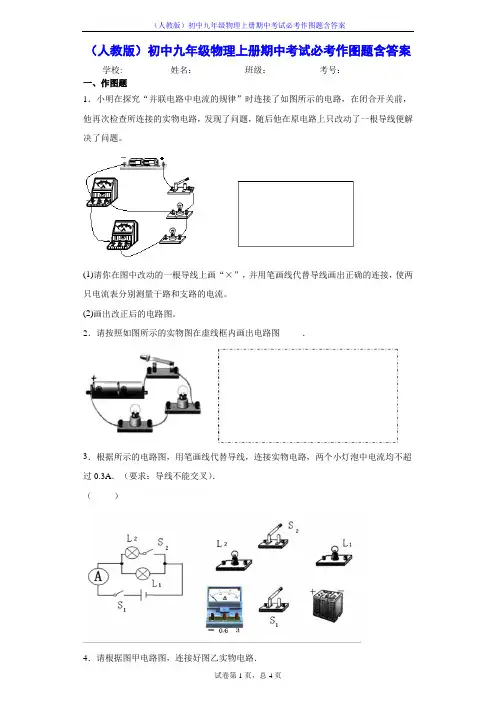

初中物理电学作图题试卷 一、作图题（共19题；共95分） 1.在实验室，小明连好了一个如图所示的电路，请你在虚线框中画出这个电路的电路图，并标明L1和L2。 2.请根据图甲的实物连接图，在图乙的虚线方框内画出对应的电路图． 3.根据如图所示的电路图，用笔画线代替导线，连接实物电 路． 4.根据实物图，画出相应的电路图．
5.根据如下电路实物图，画出对应的电路图。 6.根据如图所示的实物图，在虚线框内画出对应的电路图． 7.根据如图所示的实物连接图，在框中画出电路 图． 8.根据图1所示的电路图，用笔画线代替导线，连接图2实物电路（要求导线不能交叉）． 9.图为某次实验线路图，请在图丁的方框中画出其对应的电路图.
10.请根据图甲的实物连接图，在图乙的虚线方框内画出对应的电路图． 11.（2015?永州）请根据图中所示的实物图，画出对应的电路图． 12.如图甲所示，已知通过灯L1的电流为0.4A，通过灯L2的电流为0.6A. 要求： ①用电流表A2测量干路电流，A1测量通过灯L1中的电流，用铅笔画线代替导线，把图所示的实物元件连接起来，导线不准交叉. ②在图乙中标出电流表A2的指针位置，并标出A2所用的接线柱. 13.根据电路图连接实物图．
14.请根据图中所示的实物图，画出对应的电路图． 15.根据如图的实物图，在虚线框中画出对应的电路图 . 16.下图所示是两个灯泡的连接情况,请画出相应的电路图. 17.按下边连接的电路，画出电路图（要求连线要横平竖直，尽量使电路图简洁美观） 18.根据某电路的实物连接图，请在虚线框内画出这个电路的电路图．
初中物理电路、电路图训练题 姓名： 1、.将下左图中两个灯泡串联起来，将下右图中的两个灯泡并联起来。 2.、根据电路图连接将右边实物图连成对应电路。 3、将下左图中的电路元件按电路图连接成对应实物图(要求导线不交叉)。 4、根据图1，将图2元件连成对应电路。 5、按照下左实物图在虚框内画出对应电路图。 L1 L2 S1 S2
6、请根据下右的实物图，在左侧虚框内画出对应的电路图。 7、根据下右的实物图，在左侧虚框内画出对应的电路图。 8、请按要求设计电路图（电路图画在左侧虚框内），并按你设计的电路，用笔画线代替导线，将图20中的电器元件连成电路。要求：(1)开关K1只控制电灯L1，开关K2只控制电灯L2；(2)共用一个电池组。 9、根据题目中的要求，先在虚线框内画出电路图，再根据你设计的电路，用线条代替导线，将两节干电 池、两个相同规格的电灯泡，一只开关（如图21所示）连成电路。 要求：使开关同时控制两盏灯。 10、把图1中各电路元件接成串联电路；把图2中各电路元件接成并联电路（电键接在干路上）：把图3 中各电路元件接成串联电路。
L 1 L 2 S 1 11、如图4所示电路中，当开关断开或闭合时，电路结构将发生什么 变化？灯的亮灭情况如何？试根据下列条件画出相应的等效电路图。 ⑴只闭合开关S 3，其余开关断开； ⑵只闭合开关S 2，其余开关断 开； ⑶同时闭合S 1和S 3，其余开关断开； ⑷同时闭合S 1和S 2，其余开关 断开； 12、如图右所示的电路中，⑴当只闭合开关S 1时，哪些灯发光？ 其等效电路如何？⑵当开关S 1和S 2同时闭合时，哪些灯发光？其等效电路如何？ 13、请你在上边方框中设计一个楼梯灯的电路图。下面四个图中由一个开关能够控制3个灯泡，试画出所有可能的连接方式。 14、图1、图2中灯泡L 1和L 2并联， S 是总开关， S 1只控制灯泡L 1， S 2只控制灯泡L 2。 15、图3中三个灯泡并联，S 是总开关，S 1只控制灯泡L 1， S 2只控制灯泡L 2。 16、图4、图5、图6、图7、图8、图9、图10中两灯并联，S 是总开关，S 1只控制灯泡L 1，请将所缺的导线补上。 图4 L 2 L 3 L 1 S 1 S 2 S 3 S 1 L 2 L 1 L 3 S 2 S 2 L L S 1 图 1 S S S 1 L 1 L 2 S 1 L 1 L 2 L L S S S 图 2 L 1 L 2 L 3 S 1 S S 2 图 3
初中物理电流和电路作图题专题训练 题号一、作 图题 二、综 合题 总分 得分 一、作图题 1、根据图14中所示的实物连接图，在方框内画出电路图。 2、请画出如图18所示实物电路的电路图。 3、根据图中所示的实物连接图，在方框内画出电路图． 4、根据如图所示的实物连线图，画出对应的电路图。（要求连线要横平竖直，尽量使电路图简洁美观） 5、根据如图所示的实物连线图，在虚线方框中画出对应的电路图． 6、根据电路实物图画出电路图 7、将图5中的各器材按要求连成电路。要求：（1）两开关都闭合时两灯都亮，（2）只闭合S1时只有L1灯亮，（3）只闭合S2时两灯都不亮。 评卷人得分
8、根据图1所示电路图连接实物图（图2） 9、连接图1中的电路图，画出图2的电路图 10、如图11按照图甲的电路图，在 图乙中连接实物电路，要求选择正确 的量程，导线不得相交。11、根据题意作图。 （1）在下图甲中画出电路图中的电流方向，并连接图乙的实物图。 请根据实验电路，在图方框内画出电路图． 12、图16所示的实物中，若S1、S3断开，S2闭合，请在下面虚线框中画出其对应的电路图。
13、根据电路图用笔画线把电路元 件连接起 来． 14、根据电路图用笔划线连接实物图 15、如图所示，甲图是小华同学连接的电路，闭合开关后小灯泡能亮吗？若不能，请你帮她在乙图中，连接正确的电路并在丙图方框中画出电路图． 16、在连接电路过程中，开关应该处于状态，如下图，并根据电路图乙，把图甲的实物图连接正确. 17、请按照图乙所示的实物图画出电路图． 18、在下图甲中画出电路图中的电流方向，并连接图乙的实物图。 19、LED手电因其发光效率高、亮度强越来越受到人们的欢迎．如图16所示的LED手电有5个LED灯泡．使用时，闭合开关，5个LED灯泡同时发光；断开开关，5个LED灯泡同时熄灭。若将其中任意一个灯泡取下，开关的控制效果以及其它灯泡的发光情况均不受影响。请你尝试画出该LED手电的内部电路图。（LED灯泡用一般的灯泡符号表示即可） 20、根据如图1所示的实物连线图，在图2的方框内画出对应的电路图．
初三物理电路设计专题解析 与生活实际相关电路设计及识别专题 设计意图: 针对2012年北京各区县模拟试题来看，与生活实际联系密切的电路判断题已经成为单选9、10、11题的新宠。物理学科就是源自生活又为生活服务的一门学科，所以这样的题型应该是物理学科考察电学电路能力的一个趋势，也是孩子们通过课堂学习生活技能的体现。所以设计这个专题可以更好的使孩子感觉到学有所用，也会提高孩子们对电学的学习兴趣。 内容提要: 一部分:开关篇 一: 开关闭合能工作 (一): 各管各的 (二): 一个条件一个开关 (三): “敏感”部分不可单独工作 二: 开关闭合反而不工作 二部分: 仪表篇 开关篇 开关专题主要围绕开关的位置及作用展开。在组成电路的四部分原件中开关看似简单，但实际意义重大，开关不仅控制用电器是否工作，还能改变整个电路的构成及连接方式，所以理解好开关在电路中的作用是解决这类问题的关键。 一、开关闭合能工作 1 (一)各管各的
只闭合开关S1时，L1__________，L2___________ 只闭合开关S2时，L1__________，L2___________ 要想灯泡LI、L2同时发光，我们需要______________ 通过这个简单的小问题我们发现开关控制与其串联的用电器，所以你想让谁工作，就只要让与其串联的开关闭合就可以了。并联电路中的用电器既能单独工作，又能同时工作。要注意的是用电器之间是互不干扰的，所以一定是并联电路。 设计练习: 1、某工厂传达室同时监管前后两个大门 的安全问题，但只有一个人看守。为了工 作方便，传达室职工设计了一个简单电 路，传达室内接有一电铃、一盏红灯，当 前门进人踏上脚踏板时引起开关S1闭 合，则传达室内电铃响;当后门进人踏上 脚踏板时引起开关S2闭合，则传达室内
《电路图》练习题 一、单选题（每题3分，共36分） 1、如图所示电路中，当开关S1、S2都闭合时，下列说法正确的是 （） A．只有L1发光B．只有L2发光 C．L1、L2都发光D．L1、L2都不发光 2、如图四个电路图中，与下面实物图对应的是（） 3、如图所示的电路，下列分析正确的是（） A．若S1、S2、S3都闭合时，则L1、L2并联 B．若S1、S2、S3都闭合时，则L1、L2串联 C．S3断开、S1、S2闭合，L1、L2并联 D．S1闭合、S2、S3断开，L1、L2串联 4、如图所示的四个电路中，开关能使L1、L2两盏灯同时发光和熄灭的是（） 5、下列是小丽关于家庭电路和安全用电的一些说法，其中有错误的是（） A．安全用电的原则是不接触低压带电体，不靠近高压带电体 B．只有不高于220 V的电压才是安全的 C．家庭电路中电流过大的原因有两个，一是可能发生了短路，二是用电器的总功率过大D．当电路中的电流过大时，保险丝和空气开关都能起到断开电路的作用 6、关于物体的导电性能，下列说法中正确的是（） A、导体和绝缘体都容易导电 B、大地、人体、油都是导体 C、橡胶、塑料、碳都是绝缘体 D、导体和绝缘体之间没有绝对的界限 7、图中，若L2的灯丝断了，而电路其他部分完好， 则开关S闭合后（） A．L1发光，L2不发光B．L1不发光，L2发光 C．L1和L2都发光D．L1和L2都不发光 L2 L1 L2 L1 L2 L1L2 L1 A D C B L2 L1S1 S3 S2
8、在下图中，两灯泡组成并联的电路的电路图是（ ） A B C D 9、洗衣机、电冰箱等家用电器都使用三孔插座，是因为如果不接地 ( ) A 、家用电器不能工作 B 、家用电器的寿命会缩短 C 、人接触家用电器时可能发生触电事故 D 、家用电器消耗电能会增加 10 、居民楼的楼道里，夜间只是偶尔有人经过，电灯总是亮着造成很大浪费。科研人员利 用“光敏”材料制成“光控开关”——天黑时，自动闭合，天亮时，自动断开；利用“声敏”材料制成“声控开关”——当有人走动发出声音时，自动闭合，无人走动时自动断开。若将这两种开关配合使用，就可以使楼道灯变得“聪明”．则这种“聪明”的电路是（ ） 11、下图是理发用电吹风的电路，其中电热丝通电会发热，电动机通电会送风，选择开关S 同时与哪两个触点接触时，电吹风送出来的是热风 （ ） A ．1和2 B ．2和3 C ．3和4 D ．4和5 12、在图所示的电路中，要使L 1发亮( ) A 、只闭合开关S 1 B 、只闭合开关S 2 C 、三个开关都闭合 D 、只闭合开关S 2和S 3 二、填空题（每题4分，共16分） 13、如图所示,若连接B 、C 接线柱，则L 1 、L 2 联，若使灯 L 1 、L 2并联，则接线柱A 与B 连接，接线柱C 与 连接。 14、公路两旁的路灯采用的是 联方式，判断的依据是 。 220V 220V 220V 220V A B C D 光控 声控 声控 光控 光控 声控 光控 声控
电路设计题 题型一根据要求连接电路图 1、将图1中的元件连成电路，要求：断开或闭合任何一个开关时电灯发光，同时电铃发声，电灯与电铃并联，元件位置不能改变。 2、将图2中的元件符号连成电路，要求：（1）只闭合S1开关两灯L1、L2都亮（2）只闭合开关S2，两灯L1、L2都不亮（3）开关S1、S2都闭合，L1不亮，L2亮。 3、将图3中的元件符号连成电路，要求：L1与L2并联，S1做L2开关，S作总开关 4、将图3中的元件符号连成电路，要求：三灯并联，S1控制L1、L2，S2控制L1，S3控制L1、L2、L3。题型二根据要求设计电路并连接实物图 5、请按要求设计电路图（电路图画在左侧），并按你设计的电路，用线条代替导线，将图20中的电器元件连成电路。要求：(1)开关K1只控制电灯L1，开关K2只控制电灯L2；(2)共用一个电池组 a6．根据下列要求, 连成实物电路, 并画出电路图。电键K1, K2 都闭合时, 灯L1和L2都能发光；断开K1, 灯L1和L2都不发光,若闭合电键K1, 断开电键K2, 则只有灯L1能发光。
题型三根据要求设计较复杂电路 7.实验室里有一个电池组，有两盏电灯和一只电铃，它各自直接接在该 电池组上恰好正常工作，另有导线多根，开关两只。请按下列要求分别 画出所需要的电路图。⑴按下一只开关S1，一盏灯发光；按下开关S2， 电铃和另一盏灯均正常工作。⑵只按下一只开关S1，灯与电铃均无电流， 只按下开关S2，电铃响，灯一盏也不亮；同时按下S1、S2，电铃响，两 盏灯均正常发光。 8．小明和父母三想采用投票的方式决定假期是否外出旅游，如果父母中至 少一人同意，同时小明也要去的话，他们就决定去旅游。为此，小明用三只 开关、两节干电池和一个小灯泡制作了一只投票机，三人各自控制一只开关 （闭合表示同意，断开表示不同意），表决后只要灯亮就决定去旅游。请按 上述要求在右边虚线框内设计此投票机的电路（请在开关旁注明控制的人）。 9、某传达室需要在前、后门都装上开关，要求：前门来人按开关，传达室内电铃、响，同时红灯亮；后门来人按开关，传达室电铃响，同时绿灯亮.按要求设计电路图，并将图5—51中的实物连成所需电路. 9．给你下列器材：一个电池组，一只小灯泡，一只开关,一只电铃和若干细导 线，请你设计一自动放养奶牛的装置图。 要求：用细导线将牛群围住，合上开关后，当牛在圈内吃草时，小屋内灯 亮而铃不响；当有牛碰断了圈住的细导线到圈外时，电铃便会响起来，放牛的 人能及时发现。 10．右图中的开关叫做单刀双掷开关，当把闸刀向左边按下时，a、b两个接线 柱是接通的，a、c之间是断开的；当把闸刀向右边按下时，a、c两个接线柱 是接通的，a、b之间是断开的.现在请你用这个闸刀来控制红灯和绿灯，使闸 刀向左边按下时红灯亮绿灯熄，向右边按下时绿灯亮红灯熄，画出导线连接图.
2018年中考物理作图题专题训练 1、A、B为某一发光点S发出的光线经平面镜MN反射后的两条反射光线，如图所示，试作出这两条反射光线的入射光线，并确定发光点的位置． 2、如图所示的AB、CD是同一发光点S发出的光经平面镜反射后的两条反射光线，试根据光的反射定律用作图方法确定发光点S的位置． 3、如图所示，光射在水面上，在图中画出反射光线． 1. 2. 3. 4、如图所示，S′为发光点S在平面镜MN中的像，若S发出的一条光线SO 经平面镜反射后过P点，请在图中找出发光点S的位置，并完成光路． 5、根据平面镜成像特点，画出图中物体AB在平面镜中所成的像．（保留作图辅助线） 6、画出下图中从A点出发，经平面镜反射后经过B的光线． 4. 5. 6. 7、如图所示，一束光从空气斜射向水面，请你在图中画出光的实际传播路径． 8、作图题：一条光线照射到水面发生反射和折射，这条光线经水面折射后的光线如图所示，请在图中画出它的入射光线和反射光线的大致方向． 7.8. 9、根据入射光线和折射光线，在图中的虚线框内画出适当的类型的透镜． 10、如图所示，已知凸透镜的一条折射光线和一条入射光线，请你对应画出它们的入射光线和折射光线． 11、如图所示，一个凸透镜的主光轴与平静水面重合，F为凸透镜的焦点．请画出图中光线在凸透镜左侧的入射光线以及图中光线进入水中的折射光线．
9. 10. 11. 12、如图所示，a、b分别为一束入射光线和一束出射光线．请画出a经过凹透镜后的折射光线和与b对应的入射光线． 13、请在图中画出经过透镜折射后的光线． 12.13. 14、如图所示，F为凸透镜L的焦点，OO′为凸透镜的主光轴，AB为射向凸透镜且过焦点的光线，在凸透镜的右侧有一平面镜MN和主光轴OO′成45°，请画出经凸透镜折射后和经平面镜反射后的完整光路图． 15、画出图中静止在斜面上的物体A所受的重力G和它对斜面的压力F 的示意图． 16、图甲所示是一吊灯悬挂在天花板上，其中O点为灯的重心，请画出吊灯所受的拉力和重力的示意图。 14. 15. 16 17、一块重为10N的砖被F=50N的压力压在竖直的墙壁上处于静止，如图所示，请你画出这块所受到的力的示意图（压力F除外）． 18、如图所示，小球悬浮在水中，请在图中画出小球所受浮力和重力的示意图． 19、如图所示，乒乓球漂浮在水面上，请画出乒乓球受到的重力G和浮力F 浮的示意图． 17.18. 19. 20、如图所示为钓鱼竿钓鱼的示意图，O为支点，画出F1、F2的力臂L1和L2． 21、如图所示，在杠杆AB 上挂了一个重为G 的物体，为使杠杆在图中的位置静止。请在杠杆上画出最小的动力 F 和它的方向。 22、在图中，请根据杠杆的平衡条件作出拔钉子时所用最小动力F的示意图和
人教版新课标八年级物理上册第五章《电流和电路》练习题 1.按照图1至图4所示的四个电路图,分别将实物图中的各元件用笔画线表示导线连接起来. 2.根据实物连线图(图5至图10所示)画出对应 的电路图 3.对照下列电路图(图11)用笔画线代替导线画实物连线图或由实物图(图12)画成对应的电路图.
4.两个开关S1和S2控制一盏灯.要求:闭合任意一个开关,灯就能发光,只有当开关全部断开时,灯才熄灭.根据要求画出电路图. 5.一个盒子内装有三只相同的灯泡,灯泡露出盒外,且盒外有A、B、C、D四个接线柱,如图19所示.电源分别接AB、AC、CD时只有一只灯泡亮,且亮度相同;电源接BD时三只灯泡均亮,但高度较暗.试画出盒内的电路图. 6.有一个电源,一只小灯泡,一个电铃,两个开关和若干导线.要按以下要 求连接成一个电路:当两个开关均闭合时,灯亮,电铃响;当只有一个开关闭 合时,灯亮,电铃不响;而当另一个开关单独闭合时,灯不亮,电铃也不响.试画 出符合以上要求的电路图. 7.某单位收发室里有电池组一个,电铃一个,红灯和绿灯各一盏,在单位 的前门和后门各有一个开关,请你帮助设计一个电路,使前门来人闭合开关 铃响红灯亮;后门来人闭合开关时铃响同时绿灯亮.画出电路图. 8.某单位的前门后门各有一个开关,收发室内有一组电池组,一盏灯和一个电铃. 请你设计一个电路,使前门来人闭合开关铃响灯亮,后门来人闭合开关只有铃响.并将 图13的实物元件连成电路. 9.按要求设计电路图.实验器材有两节干电池,两盏规格相同的灯泡和一只开关, 要求:闭合开关时一盏灯发光,开关断开时两灯都发光. 10.如图14所示.L1、L2为两盏电灯，A为电铃，S1、S2为两个开关，E为电池组.试将 元件符号按下列要求连接成电路图:A和L1串联后再与L2并联,S1只控制L2,S2控制整个电路, 且S2与电池组的正极相连(要求在原图上连接且导线没有交叉). 11.如图15所示装置上有两只相同的小灯泡L1和L2,以及接线柱A、B、C.现用导线连 接好的另一只相同的灯光L3和电池组串联后引出的两根引线去与接线柱相连.当接 A、B时,L1、L2和L3都亮,并且L3要亮一些;当接 B、C时,L1、L2和L3都亮,并且L3 要亮一些;当接A、C时,只有L3亮.请根据上述情况画出这个装置中完整的电路连接 图. 12.设计一个实用电路,如图16所示方框内有两盏相同规格的小灯泡,A、B、C 是三个接线柱,现用一组电源作检测器来了解框内两灯的连接方式,当检测器两端M、 N与A、B或B、C相连时只有一盏灯亮,当M、N、与A、C相连时,两灯均亮,且两灯亮 度较暗.请画出框内两灯的连接方式. 13.王刚同学想检查一根旧导线是否折断,他手中只有一节电池,一个小灯泡和一段好 的导线,请你帮他想想办法.(画出电路图) 14.某控制电路的一个封闭部件上,有三个接线柱A、B、C和电灯、电铃各 一只(如图17所示).用导线连接A、C灯不亮,铃响;连接A、B时灯不亮,铃不响; 连接B、C时灯亮,铃不响.请你根据上述情况画出这个部件内的电路图. 15.如图18所示将电路中的元件的符号连接起来成为满足下列要求的电路. (1)只闭合开关S1,L1、L2两灯都亮; (2)只闭合开关S2,L1、L2两灯都不亮; (3)开关S1、S2都闭合,L1灯不亮,L2灯亮.
电路图 1、用线条代替导线，将图中的电器元件连成电路，并在右边画出电路图。 要求：(1)开关K1只控制电灯L1，开关K2只控制电灯L2；(2)共用一个电池组 2、根据图所示，要求Ll、L2并联，S1 控制L1，S2控制L2，S3 在干路，连线不要交叉，请将图中元件连成电路． 3、将右图的电路元件按左边图连接成实物图．(要求导线不交叉) 4、请将下图中的元件连接成并联电路,开关S1控制整个电路,S2控制L2,电流表测L1的电流.并画出电路图. 5、请根据下图所示的电路，用笔画线作导线，将图中的实物连接起来使之完整。
6、根据图所示的电路图，用笔画线代替导线，连接实物电路（要求导线不能交叉）． 7、请根据图甲所示的电路图，将图乙中的实物用铅笔线表示导线连接起来． 8、同学们在探究“并联电路中干路电流与各支路电流关系”的实验时，设计了如图所示的电路图：请你根据电路图连接实物图． 9、请你改动右上图中导线的连接位置，使电路中的两只灯泡并联．（在需要改动的导线上画“×”，然后用铅笔画出这根导线改动后的连接位置．）
10、L1和L2并联,请在图中错误之处打上“×”，加以改正，并在空白处画出正确的电路图。 ． 11、在左下图的电路中只改动一根导线，使两只电流表分别测量干路和某条支路的电流， 要求：在需改动的导线上打叉，用笔将改动后的导线画出，导线不要交叉． 12、某同学在做用电流表测电流的实验中连接成如左下的电路测灯泡的电流．（1）该图测B 灯的电流，电流表的连接有什么错误？（2）如果要测A灯的电流，只允许变动原图中一根导线的一个端点的接线位置，请在图中用虚线标出．（3）在（2）问改动的基础上，若要测通过A、B两灯的电流之和，而且又允许再动一根导线上一个端点的接线位置，请在图中用虚线标出． 13、如图是某同学设计的电路，他想利用电流表测量小灯泡L2中的电流，请你：a．画出相应的电路图；b．在图中改动一根导线，使电流表能直接测出两只电灯泡中的总电流，画出这根导线，并把改动后的电路图画出来．
